2010 Alfa Romeo Giulietta Instrukcja obsługi (in Polish)

48
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
WY¸ÑCZENIE ALARMU
Nacisnąć przyciskË. Zostanie wykonane następujące działanie
(z wyjątkiem niektórych rynków):
❍dwukrotnie migną kierunkowskazy;
❍dwa krótkie sygnały akustyczne;
❍odblokowanie drzwi.
OSTRZEŻENIE W przypadku otwarcia centralnego drzwi wkładką
metalową kluczyka alarm nie wyłączy się.
OCHRONA OBJ¢TOÂCI/PRZED PODNIESIENIEM
SAMOCHODU
Aby zapewnić prawidłowe funkcjonowanie ochrony zamknąć do-
kładnie szyby boczne i ewentualnie dach otwierany (dla wersji/
rynków, gdzie przewidziano).
Aby wyłączyć funkcję nacisnąć przycisk A-rys. 20 przed uaktyw-
nieniem alarmu. Wyłączenie funkcji sygnalizowane jest miganiem
przez kilka sekund diody znajdującej się w przycisku A.
Ewentualne wyłączenie zabezpieczenia objętościowego/przeciw
podnoszeniu musi być powtarzane po każdym zgaszeniu zestawu
wskaźników.
WY¸ÑCZENIE ALARMU
Aby wyłączyć alarm (na przykład w przypadku długiego postoju
samochodu) zamknąć samochód obracając wkładkę metalową klu-
czyka z pilotem w zamku drzwi.
OSTRZEŻENIE Jeżeli rozładuje się bateria pilota lub w przypadku
uszkodzenia systemu, aby wyłączyć alarm, włożyć kluczyk do wy-
łącznika zapłonu i obrócić w położenie MAR.
rys. 20A0K0130m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 48

49
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

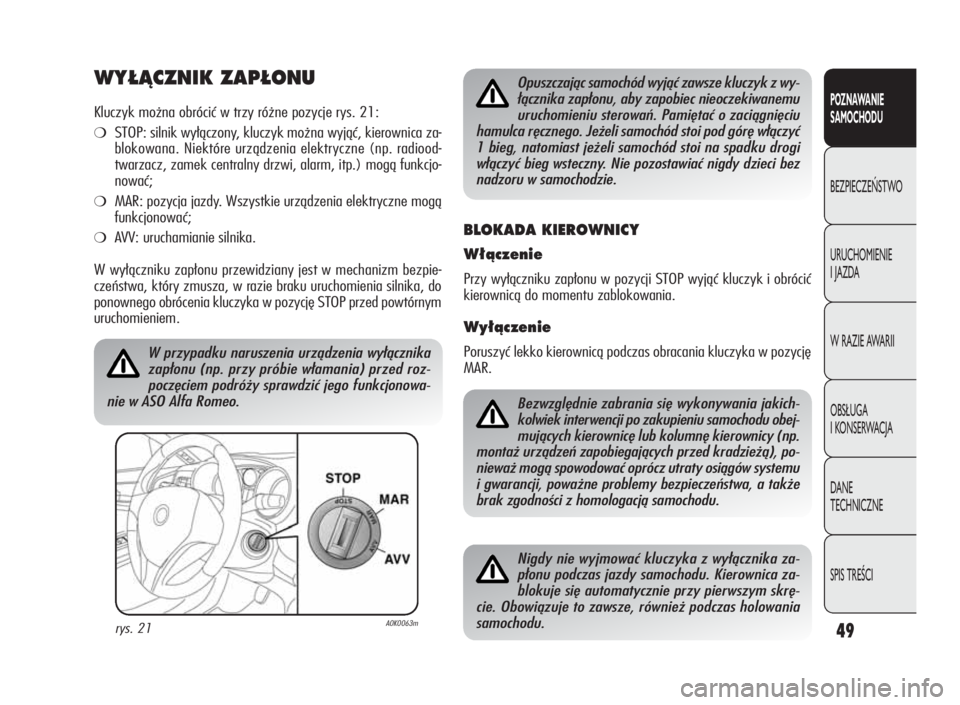

WY¸ÑCZNIK ZAP¸ONU
Kluczyk można obrócić w trzy różne pozycje rys. 21:
❍STOP: silnik wyłączony, kluczyk można wyjąć, kierownica za-
blokowana. Niektóre urządzenia elektryczne (np. radiood-
twarzacz, zamek centralny drzwi, alarm, itp.) mogą funkcjo-
nować;
❍MAR: pozycja jazdy. Wszystkie urządzenia elektryczne mogą
funkcjonować;
❍AVV: uruchamianie silnika.
W wyłączniku zapłonu przewidziany jest w mechanizm bezpie-
czeństwa, który zmusza, w razie braku uruchomienia silnika, do
ponownego obrócenia kluczyka w pozycję STOP przed powtórnym
uruchomieniem.
rys. 21A0K0063m
W przypadku naruszenia urządzenia wyłącznika
zapłonu (np. przy próbie włamania) przed roz-
poczęciem podróży sprawdzić jego funkcjonowa-
nie w ASO Alfa Romeo.
Opuszczając samochód wyjąć zawsze kluczyk z wy-
łącznika zapłonu, aby zapobiec nieoczekiwanemu
uruchomieniu sterowań. Pamiętać o zaciągnięciu
hamulca ręcznego. Jeżeli samochód stoi pod górę włączyć
1 bieg, natomiast jeżeli samochód stoi na spadku drogi
włączyć bieg wsteczny. Nie pozostawiać nigdy dzieci bez
nadzoru w samochodzie.
BLOKADA KIEROWNICY
W∏àczenie
Przy wyłączniku zapłonu w pozycji STOP wyjąć kluczyk i obrócić
kierownicą do momentu zablokowania.
Wy∏àczenie
Poruszyć lekko kierownicą podczas obracania kluczyka w pozycję
MAR.
Bezwzględnie zabrania się wykonywania jakich-
kolwiek interwencji po zakupieniu samochodu obej-
mujących kierownicę lub kolumnę kierownicy (np.
montaż urządzeń zapobiegających przed kradzieżą), po-
nieważ mogą spowodować oprócz utraty osiągów systemu
i gwarancji, poważne problemy bezpieczeństwa, a także
brak zgodności z homologacją samochodu.
Nigdy nie wyjmować kluczyka z wyłącznika za-
płonu podczas jazdy samochodu. Kierownica za-
blokuje się automatycznie przy pierwszym skrę-
cie. Obowiązuje to zawsze, również podczas holowania
samochodu.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 49

50
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

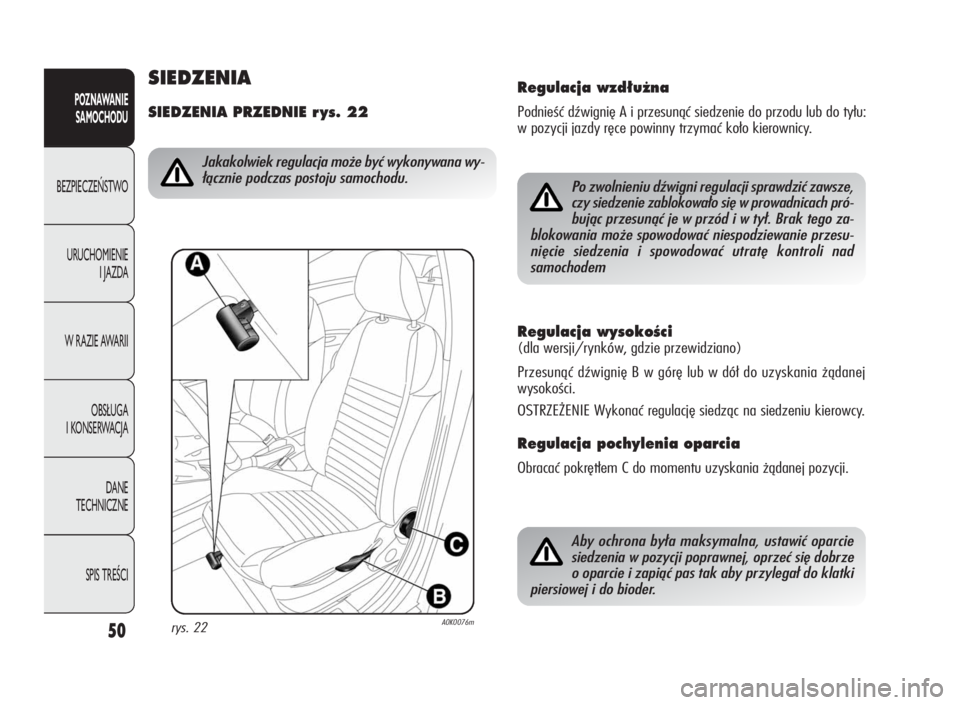

Regulacja wysokoÊci
(dla wersji/rynków, gdzie przewidziano)
Przesunąć dźwignię B w górę lub w dół do uzyskania żądanej
wysokości.
OSTRZEŻENIE Wykonać regulację siedząc na siedzeniu kierowcy.
Regulacja pochylenia oparcia
Obracać pokrętłem C do momentu uzyskania żądanej pozycji.
SIEDZENIA
SIEDZENIA PRZEDNIE r ys. 22
rys. 22A0K0076m
Jakakolwiek regulacja może być wykonywana wy-
łącznie podczas postoju samochodu.
Regulacja wzd∏u˝na
Podnieść dźwignię A i przesunąć siedzenie do przodu lub do tyłu:
w pozycji jazdy ręce powinny trzymać koło kierownicy.
Po zwolnieniu dźwigni regulacji sprawdzić zawsze,
czy siedzenie zablokowało się w prowadnicach pró-
bując przesunąć je w przód i w tył. Brak tego za-
blokowania może spowodować niespodziewanie przesu-
nięcie siedzenia i spowodować utratę kontroli nad
samochodem
Aby ochrona była maksymalna, ustawić oparcie
siedzenia w pozycji poprawnej, oprzeć się dobrze
o oparcie i zapiąć pas tak aby przylegał do klatki
piersiowej i do bioder.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 50

51
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

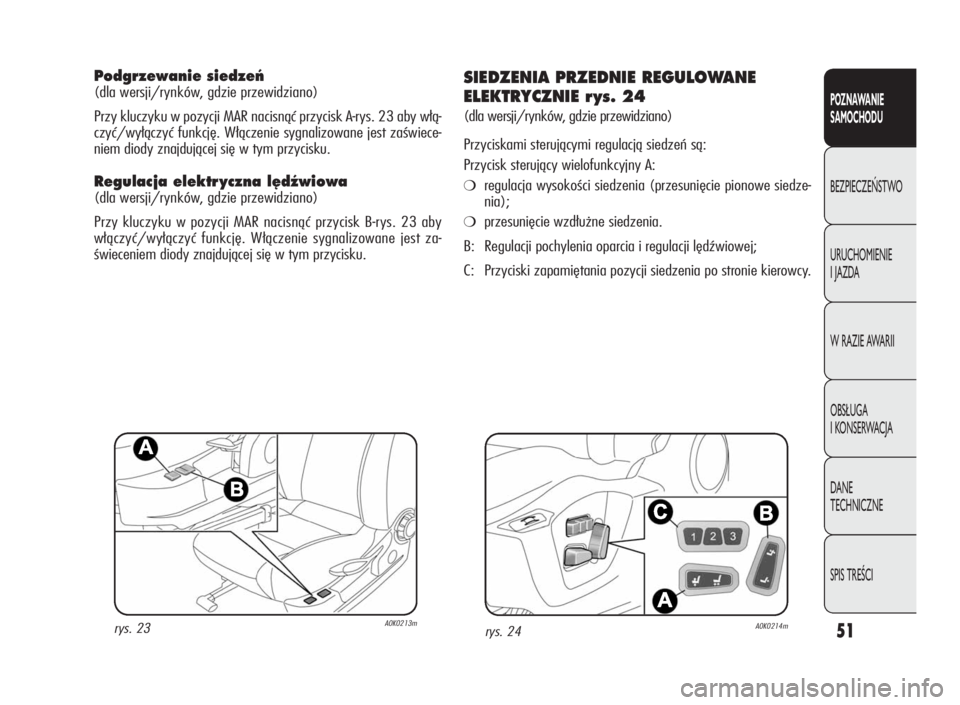

Podgrzewanie siedzeƒ
(dla wersji/rynków, gdzie przewidziano)
Przy kluczyku w pozycji MAR nacisnąć przycisk A-rys. 23 aby włą-
czyć/wyłączyć funkcję. Włączenie sygnalizowane jest zaświece-
niem diody znajdującej się w tym przycisku.
Regulacja elektr yczna l´dêwiowa
(dla wersji/rynków, gdzie przewidziano)
Przy kluczyku w pozycji MAR nacisnąć przycisk B-rys. 23 aby
włączyć/wyłączyć funkcję. Włączenie sygnalizowane jest za-
świeceniem diody znajdującej się w tym przycisku.
rys. 23A0K0213m
SIEDZENIA PRZEDNIE REGULOWANE
ELEKTRYCZNIE r ys. 24
(dla wersji/rynków, gdzie przewidziano)
Przyciskami sterującymi regulacją siedzeń są:
Przycisk sterujący wielofunkcyjny A:
❍regulacja wysokości siedzenia (przesunięcie pionowe siedze-
nia);
❍przesunięcie wzdłużne siedzenia.
B: Regulacji pochylenia oparcia i regulacji lędźwiowej;
C: Przyciski zapamiętania pozycji siedzenia po stronie kierowcy.
rys. 24A0K0214m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 51

52
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

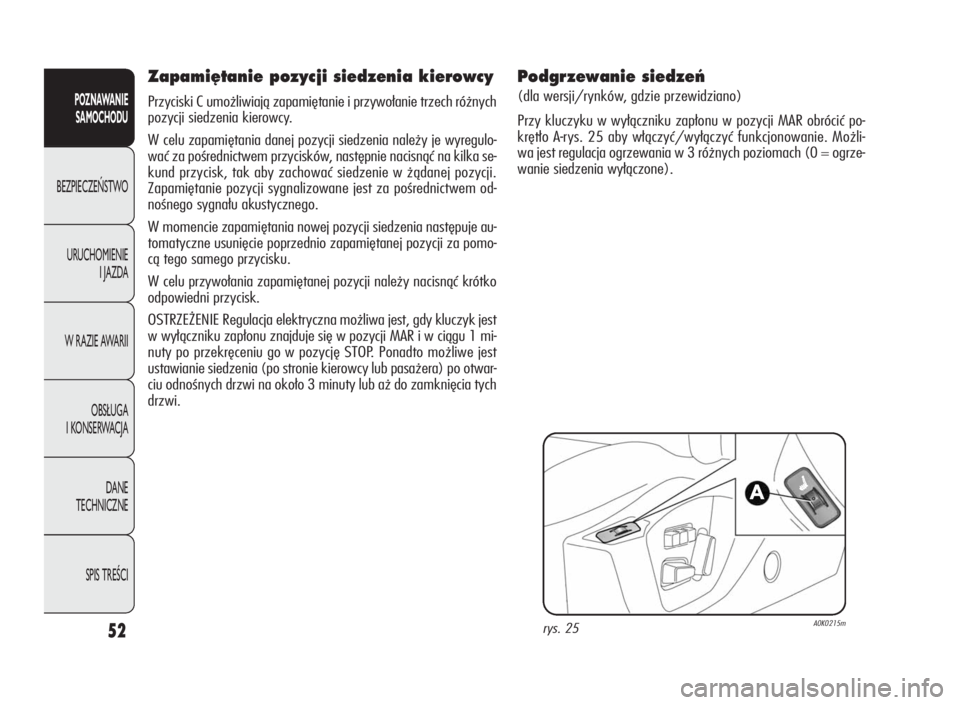

Podgrzewanie siedzeƒ
(dla wersji/rynków, gdzie przewidziano)
Przy kluczyku w wyłączniku zapłonu w pozycji MAR obrócić po-
krętło A-rys. 25 aby włączyć/wyłączyć funkcjonowanie. Możli-
wa jest regulacja ogrzewania w 3 różnych poziomach (0 = ogrze-
wanie siedzenia wyłączone).
rys. 25A0K0215m
Zapami´tanie pozycji siedzenia kierowcy
Przyciski C umożliwiają zapamiętanie i przywołanie trzech różnych
pozycji siedzenia kierowcy.
W celu zapamiętania danej pozycji siedzenia należy je wyregulo-
wać za pośrednictwem przycisków, następnie nacisnąć na kilka se-
kund przycisk, tak aby zachować siedzenie w żądanej pozycji.
Zapamiętanie pozycji sygnalizowane jest za pośrednictwem od-
nośnego sygnału akustycznego.
W momencie zapamiętania nowej pozycji siedzenia następuje au-
tomatyczne usunięcie poprzednio zapamiętanej pozycji za pomo-
cą tego samego przycisku.
W celu przywołania zapamiętanej pozycji należy nacisnąć krótko
odpowiedni przycisk.
OSTRZEŻENIE Regulacja elektryczna możliwa jest, gdy kluczyk jest
w wyłączniku zapłonu znajduje się w pozycji MAR i w ciągu 1 mi-
nuty po przekręceniu go w pozycję STOP. Ponadto możliwe jest
ustawianie siedzenia (po stronie kierowcy lub pasażera) po otwar-
ciu odnośnych drzwi na około 3 minuty lub aż do zamknięcia tych
drzwi.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 52

53
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
ZAG¸ÓWKI
PRZEDNI
Zagłówki są o regulowanej wysokości i blokują się automatycz-
nie w żądanej pozycji.
❍regulacja podnoszenia: podnosić zagłówek aż do usłyszenia
dźwięku charakterystycznego dla zatrzasku zablokowania;
❍regulacja opuszczania: nacisnąć przycisk A-rys. 26 i opuścić za-
główek.
rys. 26A0K0064m
Zagłówek powinien być wyregulowany w taki sposób
aby głowa a nie szyja się na nim opierała. Tylko
w takim położeniu zapewniają działanie ochronne.
Aby wyjąć zagłówek:
❍podnieść zagłówek do maksymalnej wysokości;
❍nacisnąć przyciski A i B-rys. 26 następnie przesunąć zagłówek
wysuwając go do góry.
Urzàdzenie „Anti-Whiplash”
Zagłówek wyposażony jest w urządzenie „Anti-Whiplash”, które
jest w stanie zmniejszyć odległość pomiędzy głową i zagłówkiem
w przypadku zderzenia tylnego, ograniczając obrażenia spowo-
dowane tak zwanym „uderzeniem odbicia”.
W przypadku nacisku na oparcie siedzenia plecami lub ręką mo-
że wystąpić przesunięcie się zagłówka: takie zachowanie systemu
jest odpowiednie i nie należy uważać jako nieprawidłowe funk-
cjonowanie.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 53

54
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

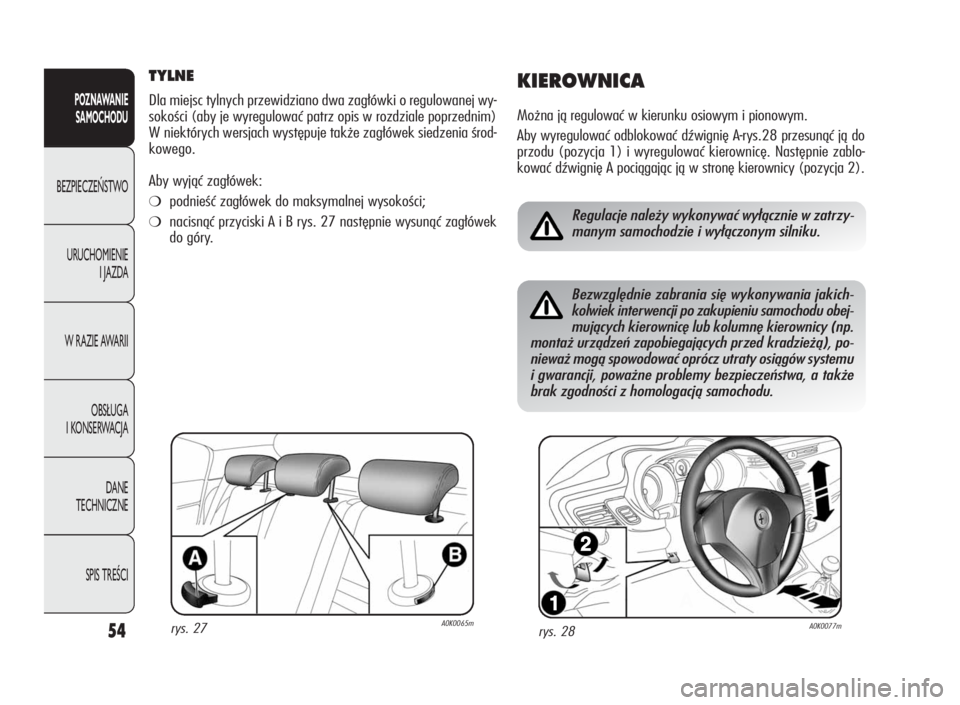

TYLNE
Dla miejsc tylnych przewidziano dwa zagłówki o regulowanej wy-
sokości (aby je wyregulować patrz opis w rozdziale poprzednim)
W niektórych wersjach występuje także zagłówek siedzenia środ-
kowego.
Aby wyjąć zagłówek:
❍podnieść zagłówek do maksymalnej wysokości;
❍nacisnąć przyciski A i B rys. 27 następnie wysunąć zagłówek
do góry.
KIEROWNICA
Można ją regulować w kierunku osiowym i pionowym.
Aby wyregulować odblokować dźwignię A-rys.28 przesunąć ją do
przodu (pozycja 1) i wyregulować kierownicę. Następnie zablo-
kować dźwignię A pociągając ją w stronę kierownicy (pozycja 2).
rys. 27A0K0065mrys. 28A0K0077m
Regulacje należy wykonywać wyłącznie w zatrzy-
manym samochodzie i wyłączonym silniku.
Bezwzględnie zabrania się wykonywania jakich-
kolwiek interwencji po zakupieniu samochodu obej-
mujących kierownicę lub kolumnę kierownicy (np.
montaż urządzeń zapobiegających przed kradzieżą), po-
nieważ mogą spowodować oprócz utraty osiągów systemu
i gwarancji, poważne problemy bezpieczeństwa, a także
brak zgodności z homologacją samochodu.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 54

55
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
rys. 29A0K0079m

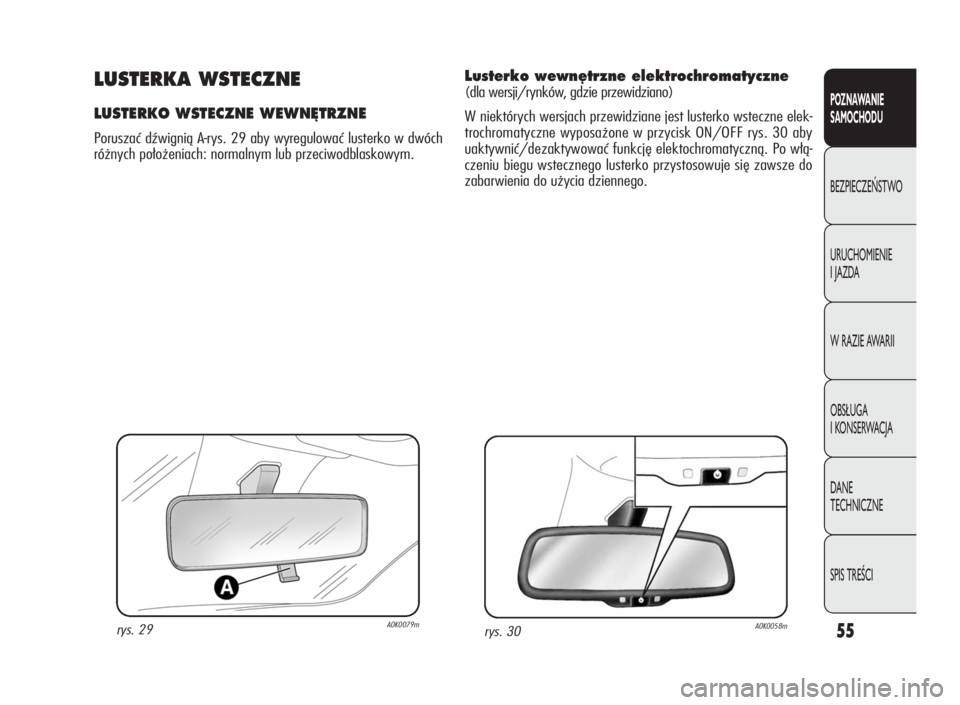

LUSTERKA WSTECZNE
LUSTERKO WSTECZNE WEWN¢TRZNE
Poruszać dźwignią A-rys. 29 aby wyregulować lusterko w dwóch
różnych położeniach: normalnym lub przeciwodblaskowym.
Lusterko wewn´trzne elektrochromatyczne
(dla wersji/rynków, gdzie przewidziano)
W niektórych wersjach przewidziane jest lusterko wsteczne elek-
trochromatyczne wyposażone w przycisk ON/OFF rys. 30 aby
uaktywnić/dezaktywować funkcję elektochromatyczną. Po włą-
czeniu biegu wstecznego lusterko przystosowuje się zawsze do
zabarwienia do użycia dziennego.
rys. 30A0K0058m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:27 Pagina 55
