Sk∏adanie siedzeƒ
Wykonać następujące operacje:
❍wysunąć zagłówki do maksymalnej wysokości, naciskając na
przyciski A i B rys. 74 znajdujące się obok dwóch podpórek,
następnie wyjąć zagłówki wysuwając je w górę;
❍przesunąć na bok pasy bezpieczeństwa sprawdzając czy ta-
śmy pasów są prawidłowo rozciągnięte i nie są poskręcane;
❍przesunąć zaczep A-rys. 75 aby złożyć część lewą lub prawą
oparcia i następnie złożyć oparcie na poduszkę (po przesu-
nięciu zaczepu widoczny będzie „znak czerwony” B).

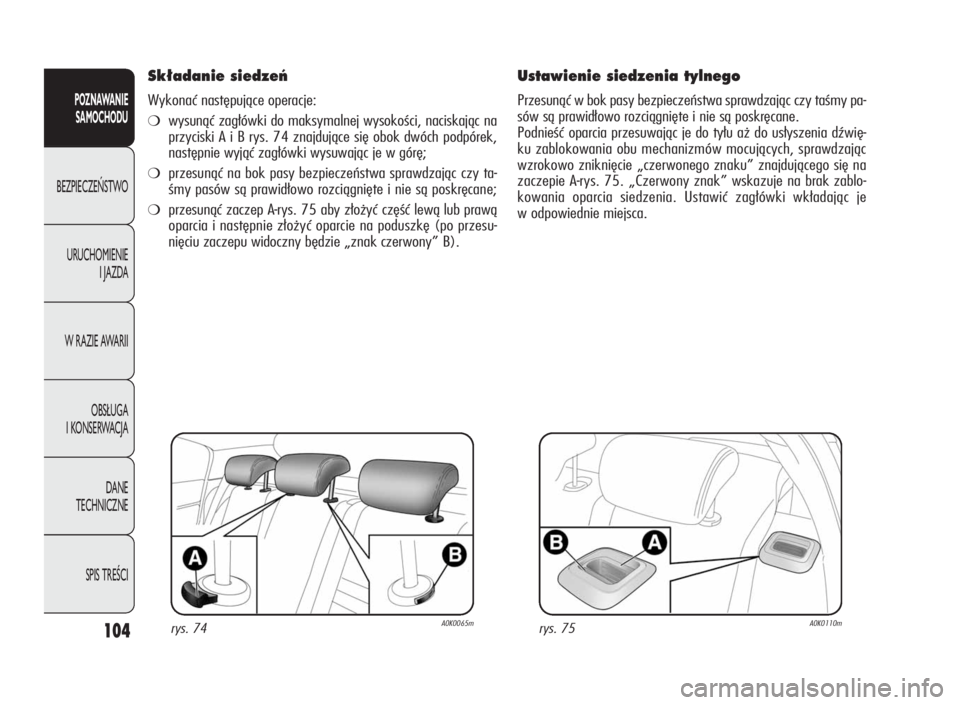

rys. 74A0K0065mrys. 75A0K0110m
Ustawienie siedzenia tylnego
Przesunąć w bok pasy bezpieczeństwa sprawdzając czy taśmy pa-
sów są prawidłowo rozciągnięte i nie są poskręcane.
Podnieść oparcia przesuwając je do tyłu aż do usłyszenia dźwię-
ku zablokowania obu mechanizmów mocujących, sprawdzając
wzrokowo zniknięcie „czerwonego znaku” znajdującego się na
zaczepie A-rys. 75. „Czerwony znak” wskazuje na brak zablo-
kowania oparcia siedzenia. Ustawić zagłówki wkładając je
w odpowiednie miejsca.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 104

105
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
Ciężki bagaż nie zamocowany prawidłowo, w przy-
padku zderzenia może spowodować poważne obra-
żenia pasażerów.
Jeżeli podróżujemy przez obszary w których utrud-
nione jest tankowanie paliwa, przewożąc w samocho-
dzie benzynę w kanistrach jako rezerwę, przestrze-
gać odpowiednich przepisów obowiązujących w tym zakresie,
używać wyłącznie kanistrów homologowanych i mocować je
prawidłowo w bagażniku. Mimo wszystko zwiększa się ryzy-
ko pożaru w przypadku kolizji,

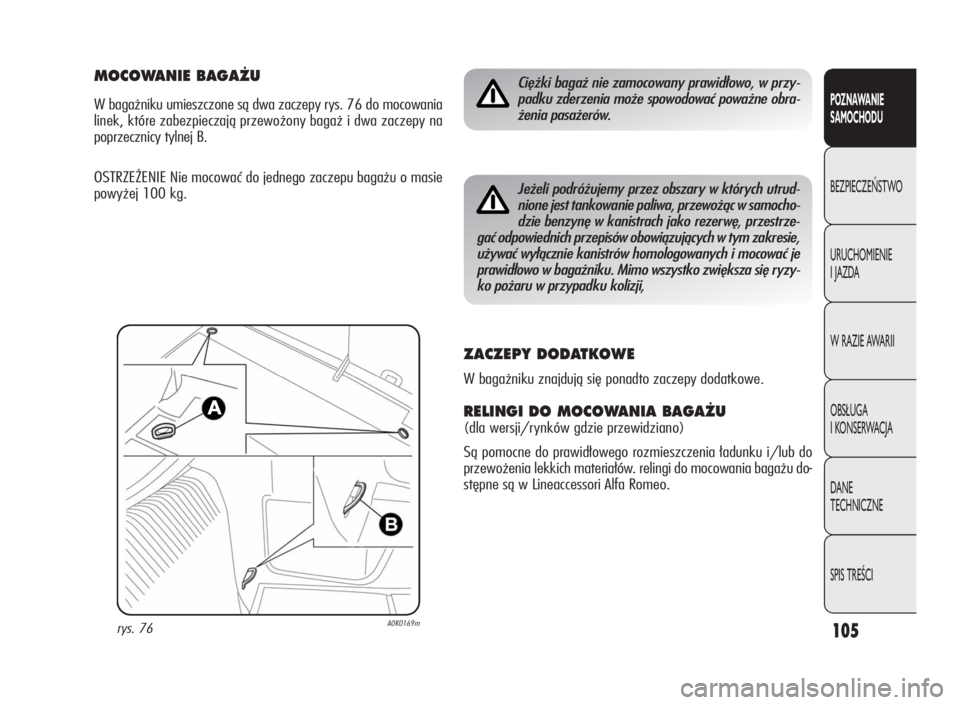

MOCOWANIE BAGA˚U
W bagażniku umieszczone są dwa zaczepy rys. 76 do mocowania
linek, które zabezpieczają przewożony bagaż i dwa zaczepy na
poprzecznicy tylnej B.
OSTRZEŻENIE Nie mocować do jednego zaczepu bagażu o masie
powyżej 100 kg.
rys. 76A0K0169m
ZACZEPY DODATKOWE
W bagażniku znajdują się ponadto zaczepy dodatkowe.
RELINGI DO MOCOWANIA BAGA˚U
(dla wersji/rynków gdzie przewidziano)
Są pomocne do prawidłowego rozmieszczenia ładunku i/lub do
przewożenia lekkich materiałów. relingi do mocowania bagażu do-
stępne są w Lineaccessori Alfa Romeo.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 105

106
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

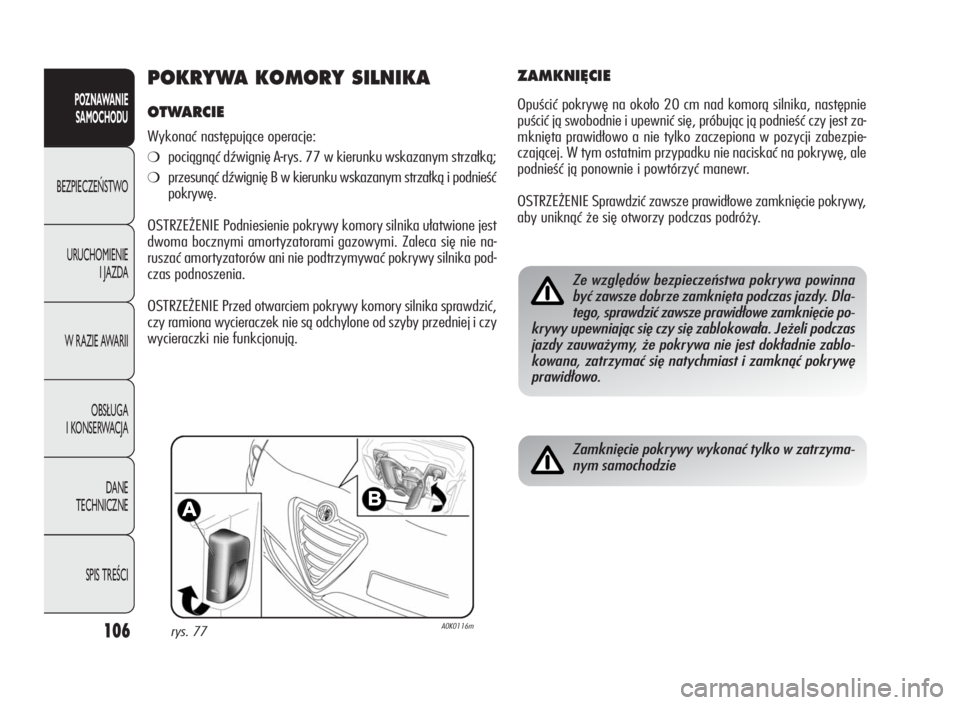

POKRYWA KOMORY SILNIKA
OTWARCIE
Wykonać następujące operacje:
❍pociągnąć dźwignię A-rys. 77 w kierunku wskazanym strzałką;
❍przesunąć dźwignię B w kierunku wskazanym strzałką i podnieść
pokrywę.
OSTRZEŻENIE Podniesienie pokrywy komory silnika ułatwione jest
dwoma bocznymi amortyzatorami gazowymi. Zaleca się nie na-
ruszać amortyzatorów ani nie podtrzymywać pokrywy silnika pod-
czas podnoszenia.
OSTRZEŻENIE Przed otwarciem pokrywy komory silnika sprawdzić,
czy ramiona wycieraczek nie są odchylone od szyby przedniej i czy
wycieraczki nie funkcjonują.
rys. 77A0K0116m
ZAMKNI¢CIE
Opuścić pokrywę na około 20 cm nad komorą silnika, następnie
puścić ją swobodnie i upewnić się, próbując ją podnieść czy jest za-
mknięta prawidłowo a nie tylko zaczepiona w pozycji zabezpie-
czającej. W tym ostatnim przypadku nie naciskać na pokrywę, ale
podnieść ją ponownie i powtórzyć manewr.
OSTRZEŻENIE Sprawdzić zawsze prawidłowe zamknięcie pokrywy,
aby uniknąć że się otworzy podczas podróży.
Ze względów bezpieczeństwa pokrywa powinna
być zawsze dobrze zamknięta podczas jazdy. Dla-
tego, sprawdzić zawsze prawidłowe zamknięcie po-
krywy upewniając się czy się zablokowała. Jeżeli podczas
jazdy zauważymy, że pokrywa nie jest dokładnie zablo-
kowana, zatrzymać się natychmiast i zamknąć pokrywę
prawidłowo.
Zamknięcie pokrywy wykonać tylko w zatrzyma-
nym samochodzie
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 106

107
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
BAGA˚NIK DACHOWY/NA NARTY

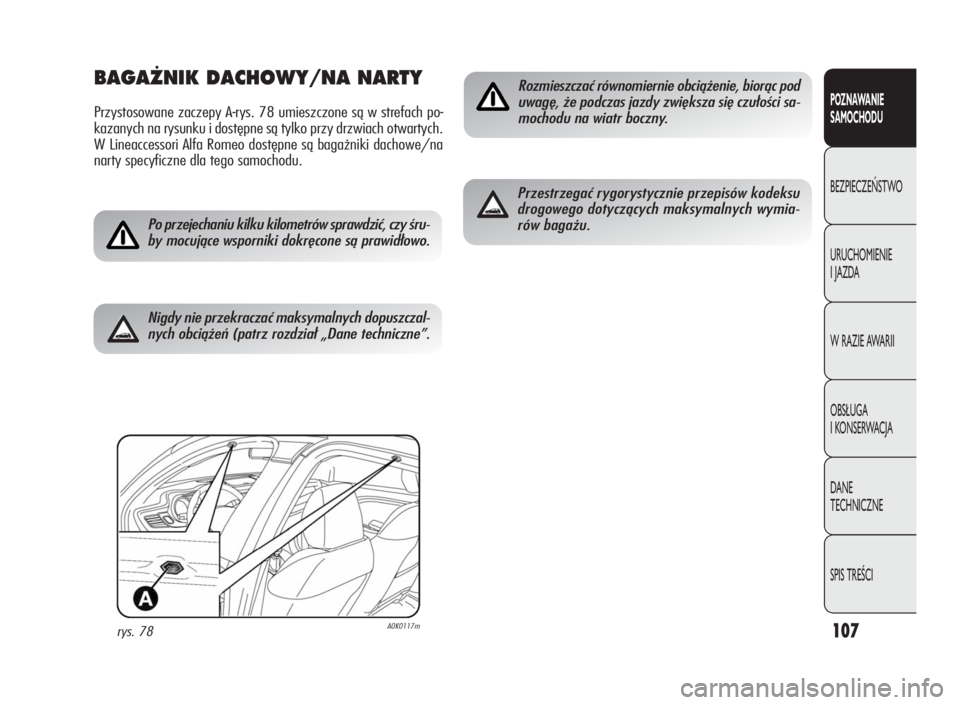

Przystosowane zaczepy A-rys. 78 umieszczone są w strefach po-
kazanych na rysunku i dostępne są tylko przy drzwiach otwartych.
W Lineaccessori Alfa Romeo dostępne są bagażniki dachowe/na
narty specyficzne dla tego samochodu.
rys. 78A0K0117m
Po przejechaniu kilku kilometrów sprawdzić, czy śru-
by mocujące wsporniki dokręcone są prawidłowo.
Rozmieszczać równomiernie obciążenie, biorąc pod
uwagę, że podczas jazdy zwiększa się czułości sa-
mochodu na wiatr boczny.
Przestrzegać rygorystycznie przepisów kodeksu
drogowego dotyczących maksymalnych wymia-
rów bagażu.
Nigdy nie przekraczać maksymalnych dopuszczal-
nych obciążeń (patrz rozdział „Dane techniczne”.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 107

108
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

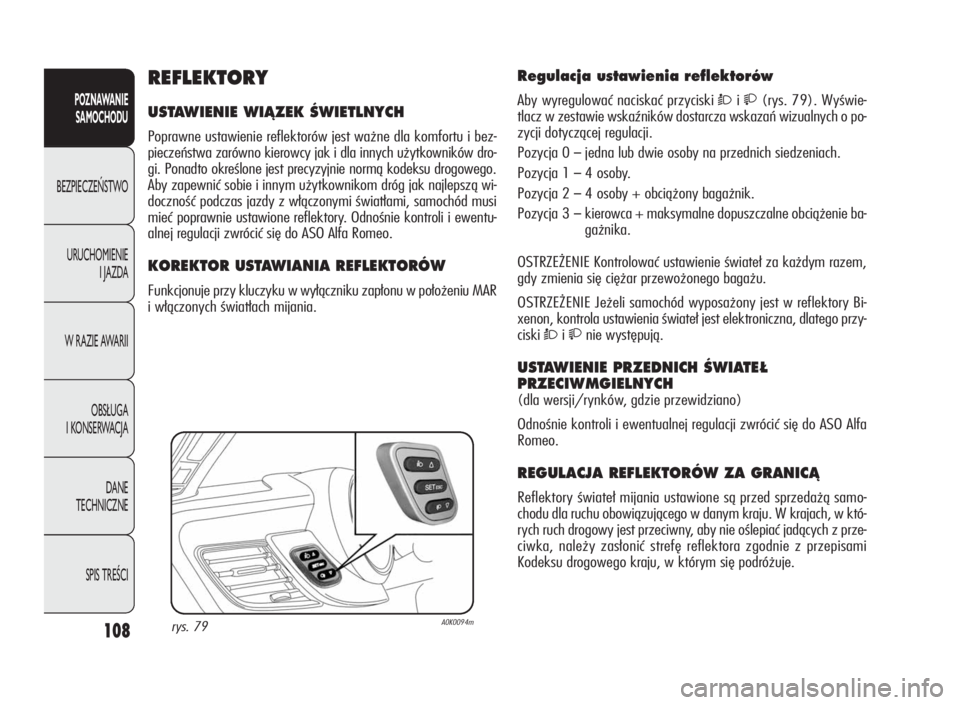

Regulacja ustawienia reflektorów
Aby wyregulować naciskać przyciskiÒi(rys. 79). Wyświe-
tlacz w zestawie wskaźników dostarcza wskazań wizualnych o po-
zycji dotyczącej regulacji.
Pozycja 0
–jedna lub dwie osoby na przednich siedzeniach.
Pozycja 1
–4osoby.
Pozycja 2
–4 osoby + obciążony bagażnik.
Pozycja 3
–kierowca + maksymalne dopuszczalne obciążenie ba-
gażnika.
OSTRZEŻENIE Kontrolować ustawienie świateł za każdym razem,
gdy zmienia się ciężar przewożonego bagażu.
OSTRZEŻENIE Jeżeli samochód wyposażony jest w reflektory Bi-
xenon, kontrola ustawienia świateł jest elektroniczna, dlatego przy-
ciski
Òinie występują.
USTAWIENIE PRZEDNICH ÂWIATE¸
PRZECIWMGIELNYCH
(dla wersji/rynków, gdzie przewidziano)
Odnośnie kontroli i ewentualnej regulacji zwrócić się do ASO Alfa
Romeo.
REGULACJA REFLEKTORÓW ZA GRANICÑ
Reflektory świateł mijania ustawione są przed sprzedażą samo-
chodu dla ruchu obowiązującego w danym kraju. W krajach, w któ-
rych ruch drogowy jest przeciwny, aby nie oślepiać jadących z prze-
ciwka, należy zasłonić strefę reflektora zgodnie z przepisami
Kodeksu drogowego kraju, w którym się podróżuje.
A0K0094mrys. 79
REFLEKTORY
USTAWIENIE WIÑZEK ÂWIETLNYCH
Poprawne ustawienie reflektorów jest ważne dla komfortu i bez-
pieczeństwa zarówno kierowcy jak i dla innych użytkowników dro-
gi. Ponadto określone jest precyzyjnie normą kodeksu drogowego.
Aby zapewnić sobie i innym użytkownikom dróg jak najlepszą wi-
doczność podczas jazdy z włączonymi światłami, samochód musi
mieć poprawnie ustawione reflektory. Odnośnie kontroli i ewentu-
alnej regulacji zwrócić się do ASO Alfa Romeo.
KOREKTOR USTAWIANIA REFLEKTORÓW
Funkcjonuje przy kluczyku w wyłączniku zapłonu w położeniu MAR
i włączonych światłach mijania.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 108

109
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCIJeśli ABS interweniuje oznacza to, że osiągnięta
została graniczna przyczepność pomiędzy opona-
mi i nawierzchnią drogi: zwolnić, aby dostosować
prędkość do warunków przyczepności do drogi.

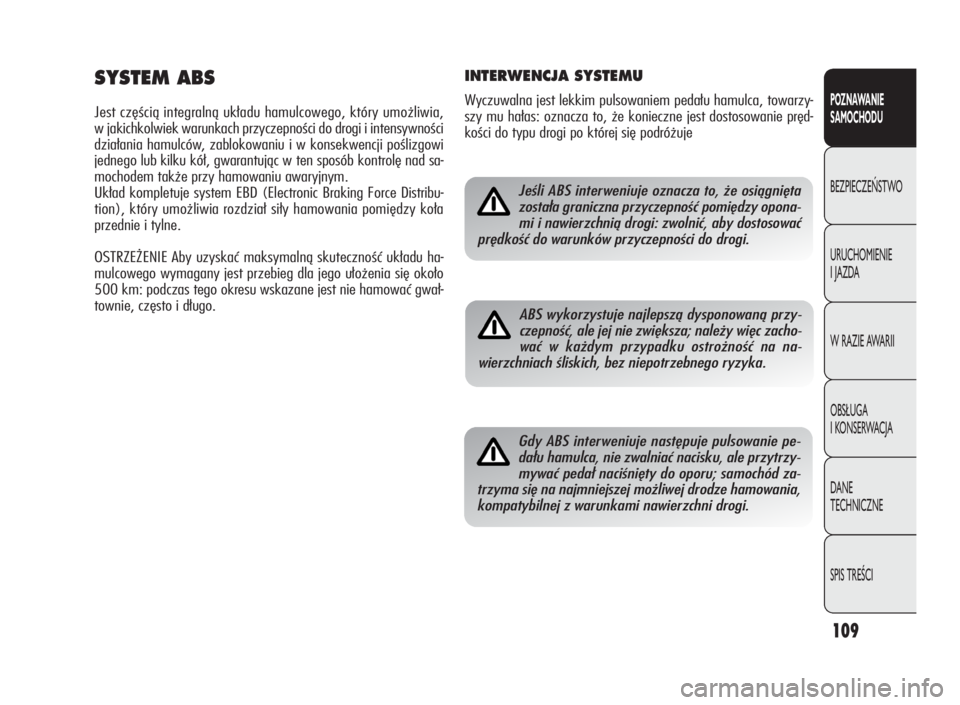

SYSTEM ABS
Jest częścią integralną układu hamulcowego, który umożliwia,
w jakichkolwiek warunkach przyczepności do drogi i intensywności
działania hamulców, zablokowaniu i w konsekwencji poślizgowi
jednego lub kilku kół, gwarantując w ten sposób kontrolę nad sa-
mochodem także przy hamowaniu awaryjnym.
Układ kompletuje system EBD (Electronic Braking Force Distribu-
tion), który umożliwia rozdział siły hamowania pomiędzy koła
przednie i tylne.
OSTRZEŻENIE Aby uzyskać maksymalną skuteczność układu ha-
mulcowego wymagany jest przebieg dla jego ułożenia się około
500 km: podczas tego okresu wskazane jest nie hamować gwał-
townie, często i długo.
ABS wykorzystuje najlepszą dysponowaną przy-
czepność, ale jej nie zwiększa; należy więc zacho-
wać w każdym przypadku ostrożność na na-
wierzchniach śliskich, bez niepotrzebnego ryzyka.
Gdy ABS interweniuje następuje pulsowanie pe-
dału hamulca, nie zwalniać nacisku, ale przytrzy-
mywać pedał naciśnięty do oporu; samochód za-
trzyma się na najmniejszej możliwej drodze hamowania,
kompatybilnej z warunkami nawierzchni drogi.
INTERWENCJA SYSTEMU
Wyczuwalna jest lekkim pulsowaniem pedału hamulca, towarzy-
szy mu hałas: oznacza to, że konieczne jest dostosowanie pręd-
kości do typu drogi po której się podróżuje
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 109

110
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

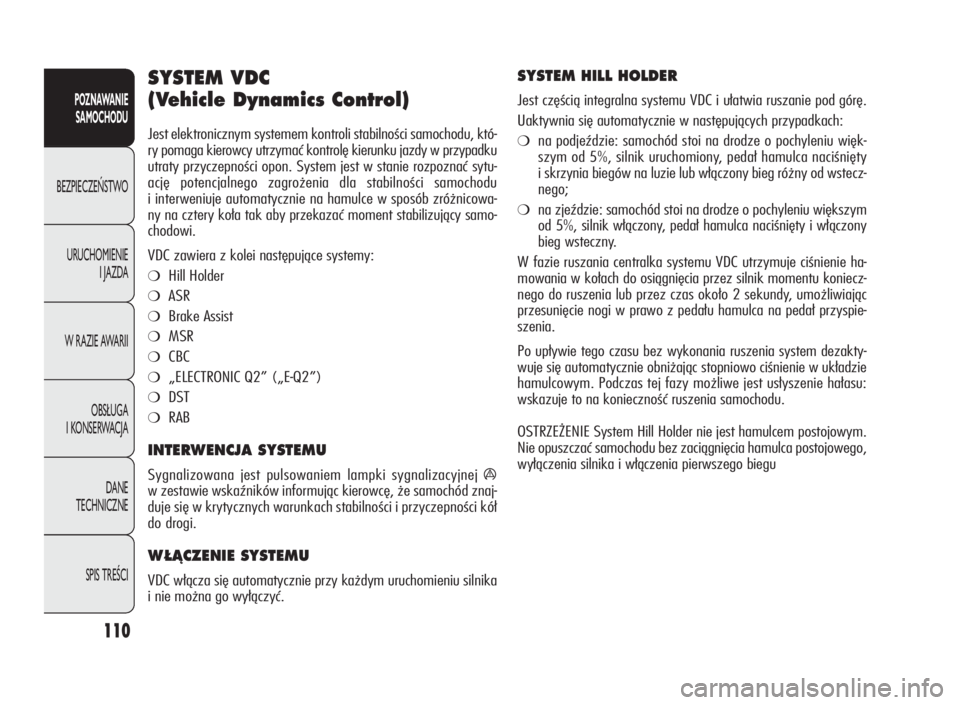

SYSTEM VDC
(Vehicle Dynamics Control)
Jest elektronicznym systemem kontroli stabilności samochodu, któ-
ry pomaga kierowcy utrzymać kontrolę kierunku jazdy w przypadku
utraty przyczepności opon. System jest w stanie rozpoznać sytu-
ację potencjalnego zagrożenia dla stabilności samochodu
i interweniuje automatycznie na hamulce w sposób zróżnicowa-
ny na cztery koła tak aby przekazać moment stabilizujący samo-
chodowi.
VDC zawiera z kolei następujące systemy:
❍Hill Holder
❍ASR
❍Brake Assist
❍MSR
❍CBC
❍„ELECTRONIC Q2” („E-Q2”)
❍DST
❍RAB
INTERWENCJA SYSTEMU
Sygnalizowana jest pulsowaniem lampki sygnalizacyjnejá
w zestawie wskaźników informując kierowcę, że samochód znaj-
duje się w krytycznych warunkach stabilności i przyczepności kół
do drogi.
W¸ÑCZENIE SYSTEMU
VDC włącza się automatycznie przy każdym uruchomieniu silnika
i nie można go wyłączyć.
SYSTEM HILL HOLDER
Jest częścią integralna systemu VDC i ułatwia ruszanie pod górę.
Uaktywnia się automatycznie w następujących przypadkach:
❍na podjeździe: samochód stoi na drodze o pochyleniu więk-
szym od 5%, silnik uruchomiony, pedał hamulca naciśnięty
i skrzynia biegów na luzie lub włączony bieg różny od wstecz-
nego;
❍na zjeździe: samochód stoi na drodze o pochyleniu większym
od 5%, silnik włączony, pedał hamulca naciśnięty i włączony
bieg wsteczny.
W fazie ruszania centralka systemu VDC utrzymuje ciśnienie ha-
mowania w kołach do osiągnięcia przez silnik momentu koniecz-
nego do ruszenia lub przez czas około 2 sekundy, umożliwiając
przesunięcie nogi w prawo z pedału hamulca na pedał przyspie-
szenia.
Po upływie tego czasu bez wykonania ruszenia system dezakty-
wuje się automatycznie obniżając stopniowo ciśnienie w układzie
hamulcowym. Podczas tej fazy możliwe jest usłyszenie hałasu:
wskazuje to na konieczność ruszenia samochodu.
OSTRZEŻENIE System Hill Holder nie jest hamulcem postojowym.
Nie opuszczać samochodu bez zaciągnięcia hamulca postojowego,
wyłączenia silnika i włączenia pierwszego biegu
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 110

111
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

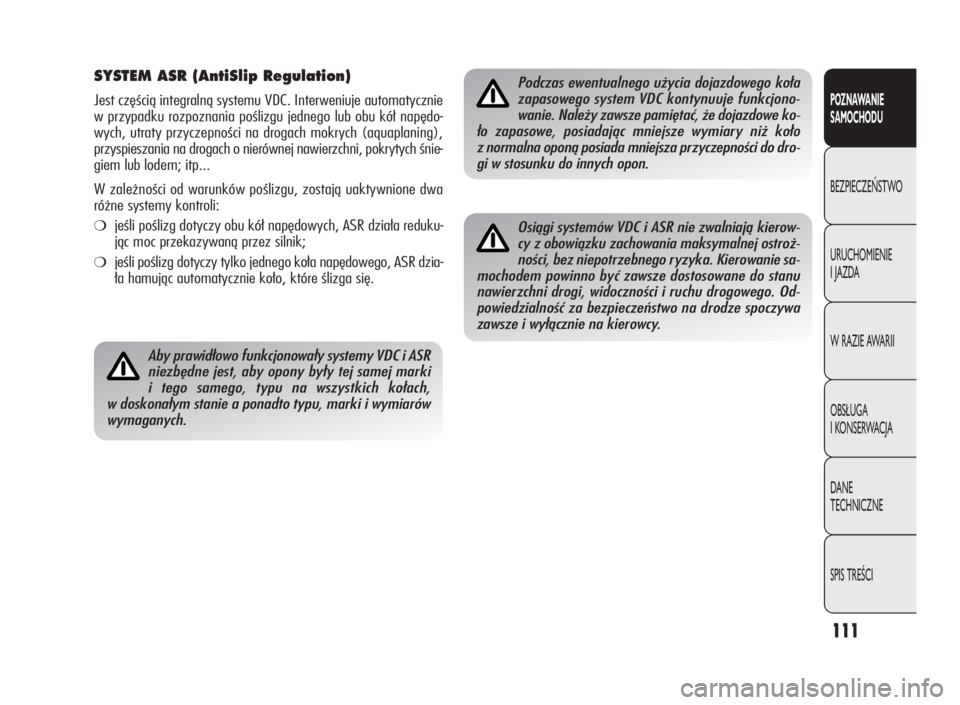

SYSTEM ASR (AntiSlip Regulation)
Jest częścią integralną systemu VDC. Interweniuje automatycznie
w przypadku rozpoznania poślizgu jednego lub obu kół napędo-
wych, utraty przyczepności na drogach mokrych (aquaplaning),
przyspieszania na drogach o nierównej nawierzchni, pokrytych śnie-
giem lub lodem; itp...
W zależności od warunków poślizgu, zostają uaktywnione dwa
różne systemy kontroli:
❍jeśli poślizg dotyczy obu kół napędowych, ASR działa reduku-
jąc moc przekazywaną przez silnik;
❍jeśli poślizg dotyczy tylko jednego koła napędowego, ASR dzia-
ła hamując automatycznie koło, które ślizga się.
Aby prawidłowo funkcjonowały systemy VDC i ASR
niezbędne jest, aby opony były tej samej marki
i tego samego, typu na wszystkich kołach,
w doskonałym stanie a ponadto typu, marki i wymiarów
wymaganych.
Podczas ewentualnego użycia dojazdowego koła
zapasowego system VDC kontynuuje funkcjono-
wanie. Należy zawsze pamiętać, że dojazdowe ko-
ło zapasowe, posiadając mniejsze wymiary niż koło
z normalna oponą posiada mniejsza przyczepności do dro-
gi w stosunku do innych opon.
Osiągi systemów VDC i ASR nie zwalniają kierow-
cy z obowiązku zachowania maksymalnej ostroż-
ności, bez niepotrzebnego ryzyka. Kierowanie sa-
mochodem powinno być zawsze dostosowane do stanu
nawierzchni drogi, widoczności i ruchu drogowego. Od-
powiedzialność za bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 111
