2010 Alfa Romeo Giulietta Instrukcja obsługi (in Polish)

184
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

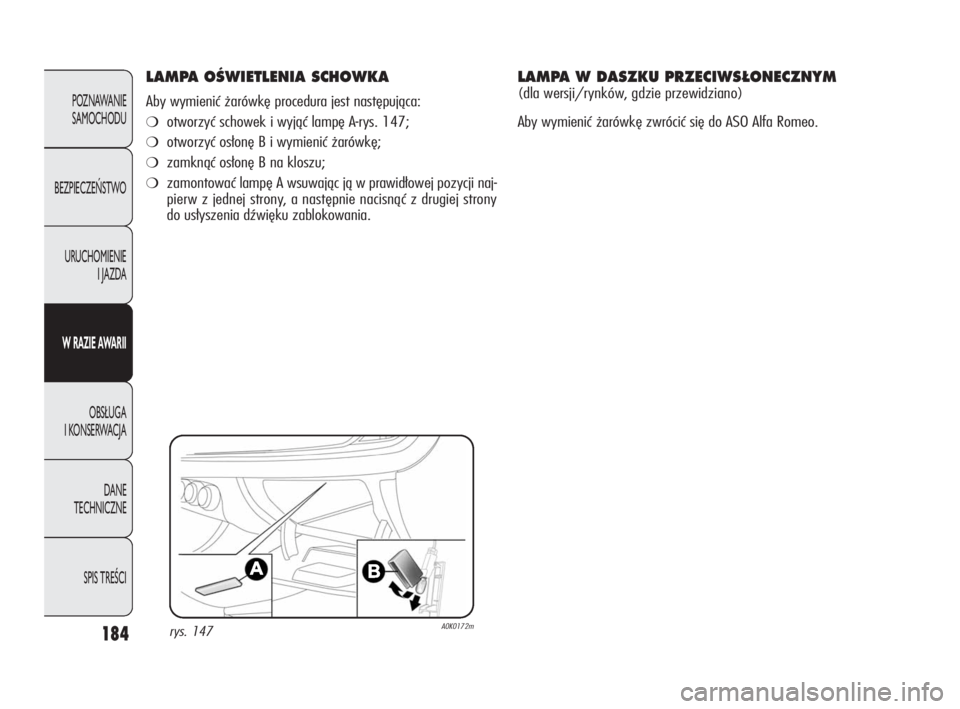

LAMPA OÂWIETLENIA SCHOWKA
Aby wymienić żarówkę procedura jest następująca:
❍otworzyć schowek i wyjąć lampę A-rys. 147;
❍otworzyć osłonę B i wymienić żarówkę;
❍zamknąć osłonę B na kloszu;
❍zamontować lampę A wsuwając ją w prawidłowej pozycji naj-
pierw z jednej strony, a następnie nacisnąć z drugiej strony
do usłyszenia dźwięku zablokowania.
rys. 147A0K0172m
LAMPA W DASZKU PRZECIWS¸ONECZNYM
(dla wersji/rynków, gdzie przewidziano)
Aby wymienić żarówkę zwrócić się do ASO Alfa Romeo.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 184

185
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

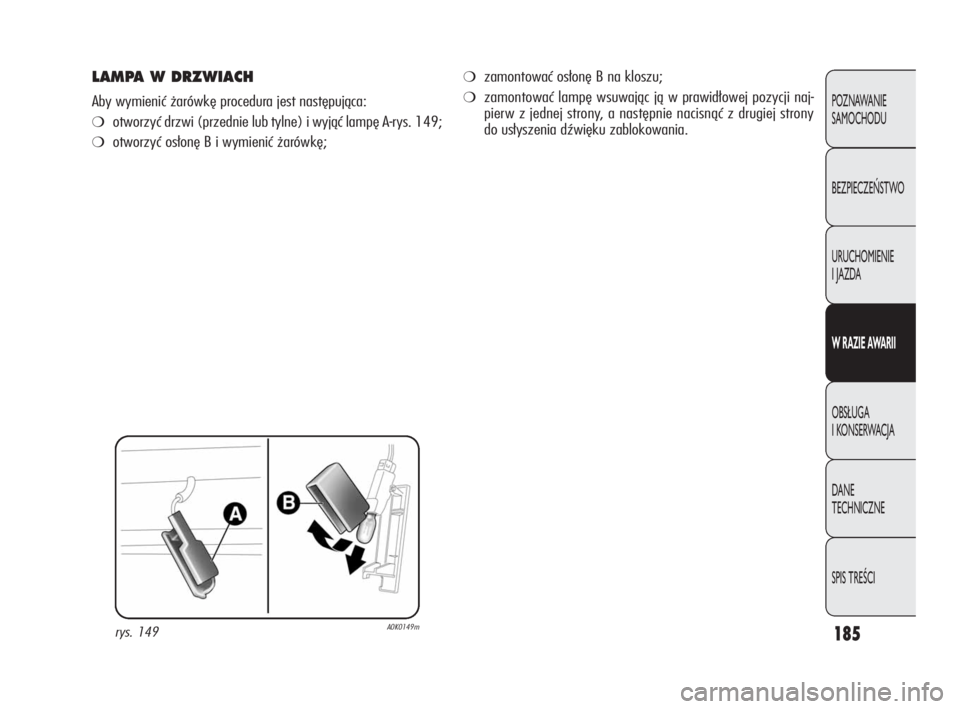

LAMPA W DRZWIACH
Aby wymienić żarówkę procedura jest następująca:
❍otworzyć drzwi (przednie lub tylne) i wyjąć lampę A-rys. 149;
❍otworzyć osłonę B i wymienić żarówkę;
rys. 149A0K0149m
❍zamontować osłonę B na kloszu;
❍zamontować lampę wsuwając ją w prawidłowej pozycji naj-
pierw z jednej strony, a następnie nacisnąć z drugiej strony
do usłyszenia dźwięku zablokowania.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 185

186
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

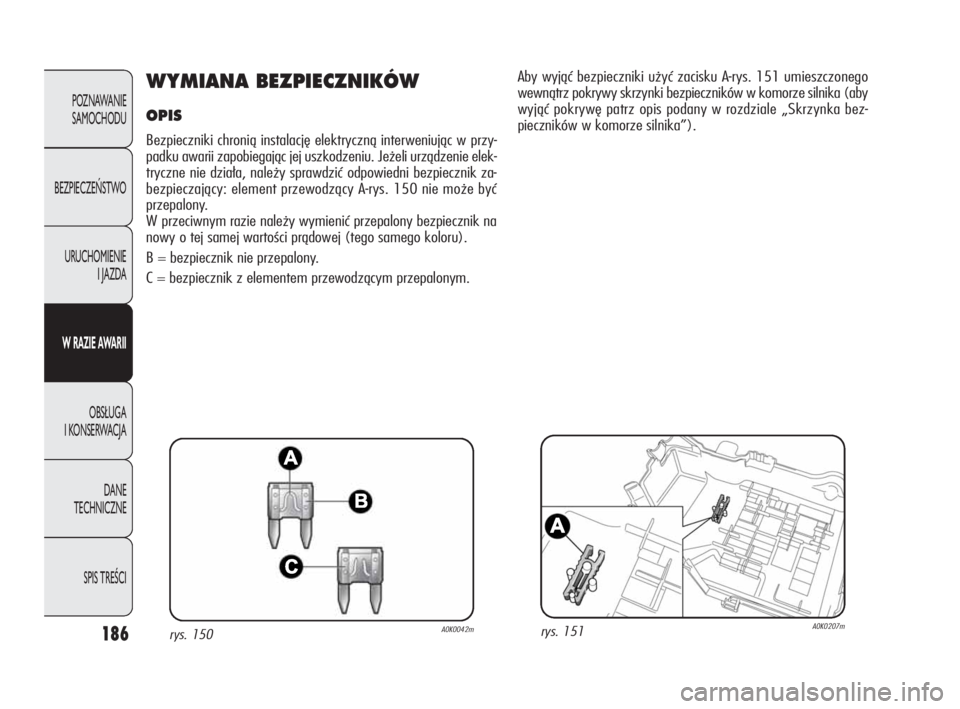

WYMIANA BEZPIECZNIKÓW
OPIS
Bezpieczniki chronią instalację elektryczną interweniując w przy-
padku awarii zapobiegając jej uszkodzeniu. Jeżeli urządzenie elek-
tryczne nie działa, należy sprawdzić odpowiedni bezpiecznik za-
bezpieczający: element przewodzący A-rys. 150 nie może być
przepalony.
W przeciwnym razie należy wymienić przepalony bezpiecznik na
nowy o tej samej wartości prądowej (tego samego koloru).
B = bezpiecznik nie przepalony.
C = bezpiecznik z elementem przewodzącym przepalonym.
rys. 150A0K0042mrys. 151A0K0207m
Aby wyjąć bezpieczniki użyć zacisku A-rys. 151 umieszczonego
wewnątrz pokrywy skrzynki bezpieczników w komorze silnika (aby
wyjąć pokrywę patrz opis podany w rozdziale „Skrzynka bez-
pieczników w komorze silnika”).
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 186

187
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
W przypadku gdy bezpiecznik przepali się po-
nownie zwrócić się do ASO Alfa Romeo.
Nie zastępować nigdy bezpiecznika drutem me-
talowym lub innym materiałem przewodzącym.
Nie wymieniać bezpiecznika na inny o wyższej
wartości prądowej; NIEBEZPIECZEŃSTWO POŻARU.
Jeżeli przepali się bezpiecznik główny (MAXI-
FUSE, MIDI-FUSE, MEGA-FUSE) zwrócić się do
ASO Alfa Romeo.
Przed przystąpieniem do wymiany bezpiecznika
należy upewnić się czy kluczyk wyjęty jest z wy-
łącznika zapłonu i/lub czy wszystkie odbiorniki
elektryczne są wyłączone.
Jeżeli przepali się bezpiecznik główny zabezpie-
czający systemy bezpieczeństwa (system air bag,
system hamulcowy), systemy zespołu napędowe-
go (system silnika, system skrzyni biegów) lub system
przekładni kierowniczej zwrócić się do ASO Alfa Romeo.
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 187

188
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
W razie potrzeby umycia komory silnika
należy uważać, aby nie kierować bezpo-
średnio strumienia wody na skrzynkę bez-
pieczników i w pobliże silniczków wycieraczek
szyb przednich.

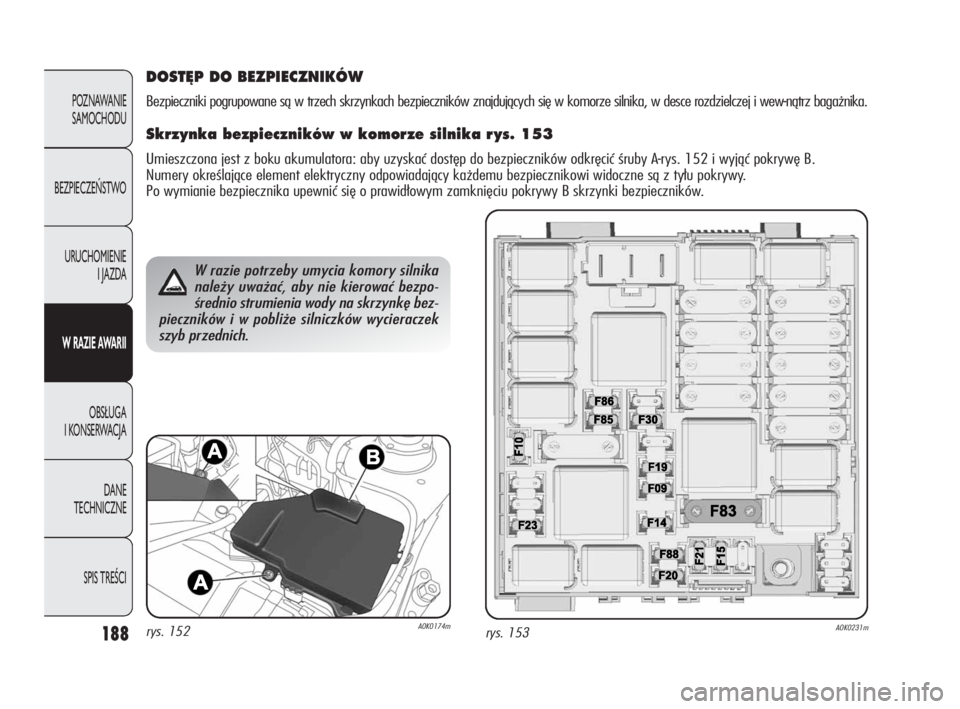

DOST¢P DO BEZPIECZNIKÓW
Bezpieczniki pogrupowane są w trzech skrzynkach bezpieczników znajdujących się w komorze silnika, w desce rozdzielczej i wew-nątrz bagażnika.
Skrzynka bezpieczników w komorze silnika r ys. 153
Umieszczona jest z boku akumulatora: aby uzyskać dostęp do bezpieczników odkręcić śruby A-rys. 152 i wyjąć pokrywę B.
Numery określające element elektryczny odpowiadający każdemu bezpiecznikowi widoczne są z tyłu pokrywy.
Po wymianie bezpiecznika upewnić się o prawidłowym zamknięciu pokrywy B skrzynki bezpieczników.
rys. 152A0K0174mrys. 153A0K0231m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 188

189
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

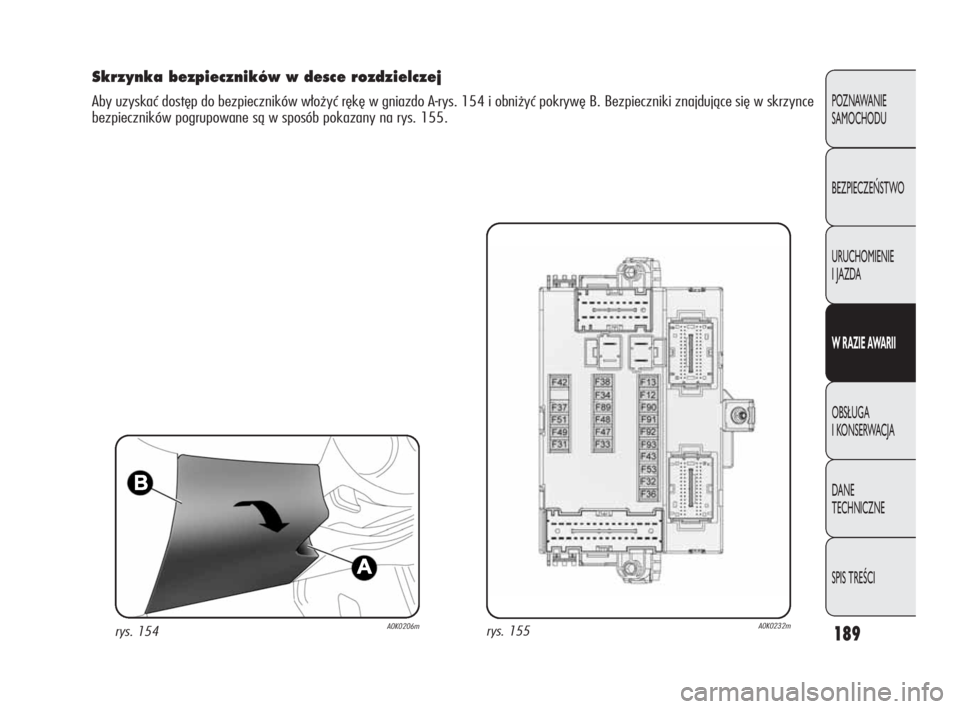

Skrzynka bezpieczników w desce rozdzielczej
Aby uzyskać dostęp do bezpieczników włożyć rękę w gniazdo A-rys. 154 i obniżyć pokrywę B. Bezpieczniki znajdujące się w skrzynce
bezpieczników pogrupowane są w sposób pokazany na rys. 155.
rys. 154A0K0206mrys. 155A0K0232m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 189

190
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

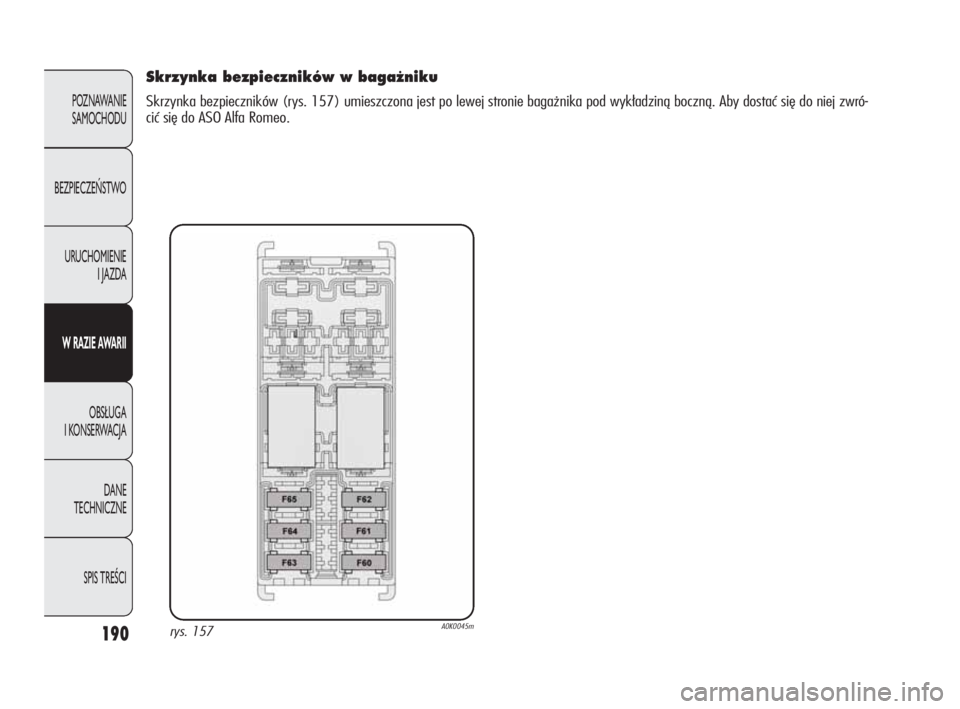

Skrzynka bezpieczników w baga˝niku
Skrzynka bezpieczników (rys. 157) umieszczona jest po lewej stronie bagażnika pod wykładziną boczną. Aby dostać się do niej zwró-
cić się do ASO Alfa Romeo.
rys. 157A0K0045m
161-198 Alfa Giulietta PL 4ed 5-05-2010 12:07 Pagina 190

191
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
155
155
155
155
155
155
155
155
1557,5
7,5
7,5
7,5
15
15
7,5
7,5
10F91
F90
F12
F13
F12
F13
F93
F92
F32
TABELA ZBIORCZA BEZPIECZNIKÓW
ÂWIAT¸A BEZPIECZNIK AMPER RYSUNEK
Drogowe prawe
Drogowe lewe
Mijania prawe
(wersje z reflektorami halogenowymi)
Mijania lewe
(wersje z reflektorami halogenowymi)
Mijania prawe (wersje z reflektorami Bi-Xenon)
Mijania lewe (wersje z reflektorami Bi-Xenon)
Przednie przeciwmgielne prawe
Przednie przeciwmgielne lewe
Lampa oświetlenia bagażnika/
Lampa w daszku przeciwsłonecznym/
Lampa w drzwiach/
Lampa oświetlenia schowka/
Przednia/tylna lampa sufitowa
Wy świetlacz Radionawigator
