2010 Alfa Romeo Giulietta Instrukcja obsługi (in Polish)

96
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

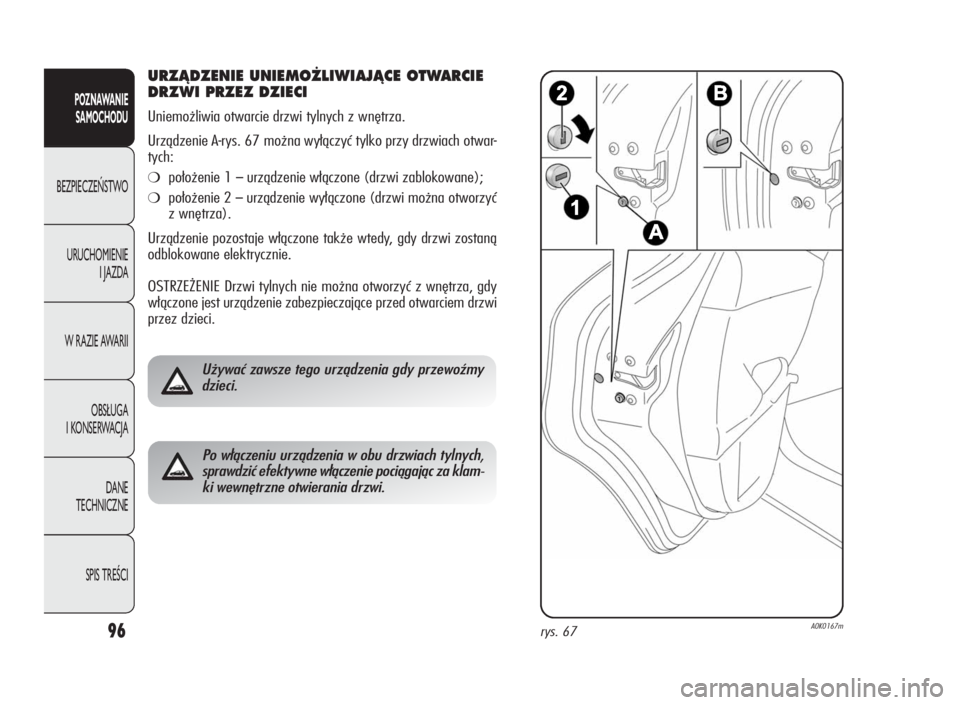

URZÑDZENIE UNIEMO˚LIWIAJÑCE OTWARCIE
DRZWI PRZEZ DZIECI
Uniemożliwia otwarcie drzwi tylnych z wnętrza.
Urządzenie A-rys. 67 można wyłączyć tylko przy drzwiach otwar-
tych:
❍położenie 1–urządzenie włączone (drzwi zablokowane);
❍położenie 2–urządzenie wyłączone (drzwi można otworzyć
z wnętrza).
Urządzenie pozostaje włączone także wtedy, gdy drzwi zostaną
odblokowane elektrycznie.
OSTRZEŻENIE Drzwi tylnych nie można otworzyć z wnętrza, gdy
włączone jest urządzenie zabezpieczające przed otwarciem drzwi
przez dzieci.
Używać zawsze tego urządzenia gdy przewoźmy
dzieci.
Po włączeniu urządzenia w obu drzwiach tylnych,
sprawdzić efektywne włączenie pociągając za klam-
ki wewnętrzne otwierania drzwi.
rys. 67A0K0167m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 96

97
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

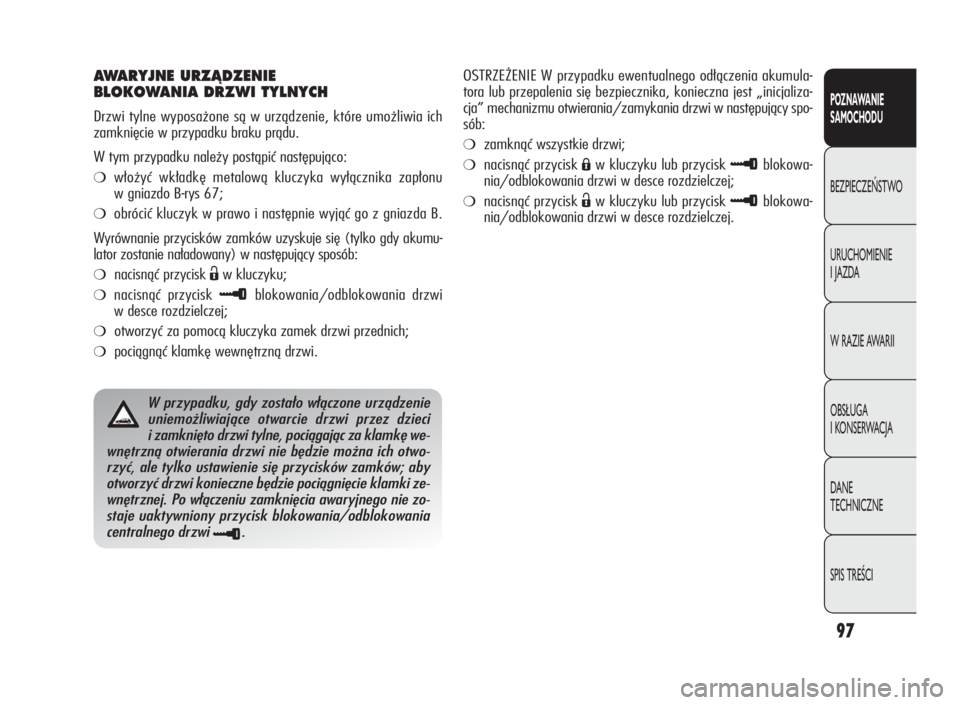

AWARYJNE URZÑDZENIE
BLOKOWANIA DRZWI TYLNYCH
Drzwi tylne wyposażone są w urządzenie, które umożliwia ich
zamknięcie w przypadku braku prądu.
W tym przypadku należy postąpić następująco:
❍włożyć wkładkę metalową kluczyka wyłącznika zapłonu
w gniazdo B-rys 67;
❍obrócić kluczyk w prawo i następnie wyjąć go z gniazda B.
Wyrównanie przycisków zamków uzyskuje się (tylko gdy akumu-
lator zostanie naładowany) w następujący sposób:
❍nacisnąć przyciskËw kluczyku;
❍nacisnąć przycisk≈blokowania/odblokowania drzwi
w desce rozdzielczej;
❍otworzyć za pomocą kluczyka zamek drzwi przednich;
❍pociągnąć klamkę wewnętrzną drzwi.
W przypadku, gdy zostało włączone urządzenie
uniemożliwiające otwarcie drzwi przez dzieci
i zamknięto drzwi tylne, pociągając za klamkę we-
wnętrzną otwierania drzwi nie będzie można ich otwo-
rzyć, ale tylko ustawienie się przycisków zamków; aby
otworzyć drzwi konieczne będzie pociągnięcie klamki ze-
wnętrznej. Po włączeniu zamknięcia awaryjnego nie zo-
staje uaktywniony przycisk blokowania/odblokowania
centralnego drzwi
≈.
OSTRZEŻENIE W przypadku ewentualnego odłączenia akumula-
tora lub przepalenia się bezpiecznika, konieczna jest „inicjaliza-
cja” mechanizmu otwierania/zamykania drzwi w następujący spo-
sób:
❍zamknąć wszystkie drzwi;
❍nacisnąć przyciskÁw kluczyku lub przycisk≈blokowa-
nia/odblokowania drzwi w desce rozdzielczej;
❍nacisnąć przyciskËw kluczyku lub przycisk≈blokowa-
nia/odblokowania drzwi w desce rozdzielczej.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 97

98
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
ELEKTRYCZNE PODNOÂNIKI SZYB
Funkcjonują przy kluczyku w wyłączniku zapłonu w pozycji MAR
i przez około trzy minuty po obróceniu kluczyka w wyłączniku za-
płonu w pozycję STOP lub wyjętym i po uprzednim otwarciu jed-
nych z drzwi przednich.
Przyciski umieszczone są w nakładkach paneli drzwi (z panelu
drzwi po stronie kierowcy można sterować wszystkimi szybami).
Występuje urządzenie zapobiegające zgnieceniu, które funkcjonuje
w fazie podnoszenia szyb przednich i tylnych.
STEROWANIE r ys. 68
Drzwi przednie po stronie kierowcy
A. otwarcie/zamknięcie szyby przedniej lewej; funkcjonowanie
„ciągłe automatyczne” w fazie otwierania/zamykania szyby;
B. otwarcie/zamknięcie szyby przedniej prawej; funkcjonowanie
„ciągłe automatyczne” w fazie otwierania/zamykania szyby;
C. włączenie/wyłączenie przycisków podnośników szyb drzwi tyl-
nych;
D. otwarcie/zamknięcie szyby tylnej lewej (dla wersji/rynków,
gdzie przewidziano); funkcjonowanie „ciągłe automatyczne”
w fazie otwierania i zamykania szyby;
E. otwarcie/zamknięcie szyby tylnej prawej (dla wersji/rynków,
gdzie przewidziano); funkcjonowanie „ciągłe automatyczne”
w fazie otwierania i zamykania szyby.
Nacisnąć przycisk aby otworzyć/zamknąć żądaną szybę. Po krót-
kim naciśnięciu jednego z dwóch przycisków uzyskuje się „sko-
kowe” przesuwanie szyby, natomiast przytrzymując naciśnięty
przycisk dłużej uzyskuje się działanie „ciągłe automatyczne” za-
równo przy otwieraniu jak i zamykaniu. Szyba zatrzyma się
w wymaganej pozycji po ponownym naciśnięciu odpowiedniego
przycisku sterującego. Po przytrzymaniu naciśniętego przycisku
przez kilka sekund szyba podniesie się lub opuści się automatycznie
(tylko przy kluczyku w wyłączniku zapłonu w pozycji MAR).
Drzwi przednie po stronie
pasa˝era/drzwi tylne
(dla wersji/rynków, gdzie przewidziano)
Na nakładce panelu drzwi przednich po stronie pasażera
i w niektórych wersjach w drzwiach tylnych znajdują się przyciski
F-rys. 68 do sterowania odpowiednią szybą.
rys. 68A0K0067m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 98

99
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI
OSTRZEŻENIE Przy kluczyku w wyłączniku zapłonu w położeniu
STOP lub wyjętym, podnośniki szyb pozostają aktywne przez oko-
ło 3 minuty i dezaktywują się natychmiast po otwarciu jednych
z drzwi.
OSTRZEŻENIE Gdy jest urządzenie zapobiegające przed zgniece-
niem po naciśnięciu przycisku
Ëw pilocie dłużej niż 2 sekundy szy-
by otworzą się, natomiast po naciśnięciu przycisku
Ádłużej niż
2 sekundy szyby zamkną się.
System jest zgodny z normą 2000/4/CE prze-
znaczoną dla zabezpieczenia pasażerów wychyla-
jących się przez szybę z wnętrza samochodu.
Nieprawidłowe użycie elektrycznych podnośników
szyb może być niebezpieczne. Przed i podczas dzia-
łania upewnić się zawsze, czy pasażerowie nie będą
narażeni na ryzyko poważnych obrażeń spowodowanych bez-
pośrednio przez przesuwającą się szybę, jak i czy osobiste rze-
czy nie zostaną wciągnięte lub uderzone przez szyby. Opusz-
czając samochód, wyjąć zawsze kluczyk z wyłącznika zapłonu,
aby uniknąć niespodziewanego uruchomienia podnośników
szyb, zagrażającego bezpieczeństwu osób pozostających
w samochodzie.
Urzàdzenie zapobiegajàce przed zgnieceniem
W samochodzie aktywna jest funkcja zapobiegająca przed zgnie-
ceniem w fazie podnoszenia się szyb przednich i tylnych.
Ten system bezpieczeństwa jest w stanie rozpoznać ewentualną
przeszkodę podczas przesuwania się szyby; po rozpoznaniu prze-
szkody system przerywa ruch szyby i w zależności od pozycji szy-
by zmienia kierunek przesuwania. To urządzenie jest więc bar-
dzo użyteczne także w przypadku ewentualnego przypadkowego
uruchomienia podnośników szyb przez dzieci znajdujące się
w samochodzie.
Funkcja zapobiegająca przed zgnieceniem uaktywnia się zarówno
podczas funkcjonowania ręcznego jak i automatycznego szyby.
W przypadku interwencji systemu zapobiegającego przed zgnie-
ceniem przerwany zostaje natychmiast ruch szyby i następnie od-
wrócony do osiągnięcia skoku dolnego. Podczas tego czasu nie jest
możliwe uruchomienie w jakikolwiek sposób szyby.
OSTRZEŻENIE Gdy zabezpieczenie przed zgnieceniem interweniu-
je 5 krotnie w ciągu 1 minuty lub jest w stanie awarii, zabloko-
wane zostaje funkcjonowanie automatyczne podnoszenia szyby,
umożliwiając jedynie skokowe przesuwanie szyby co pół sekundy,
po zwolnieniu przycisku dla kolejnego manewru.
Aby przywrócić prawidłowe funkcjonowanie systemu konieczne jest
wykonanie przesunięcie do dołu odpowiedniej szyby.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 99

100
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI

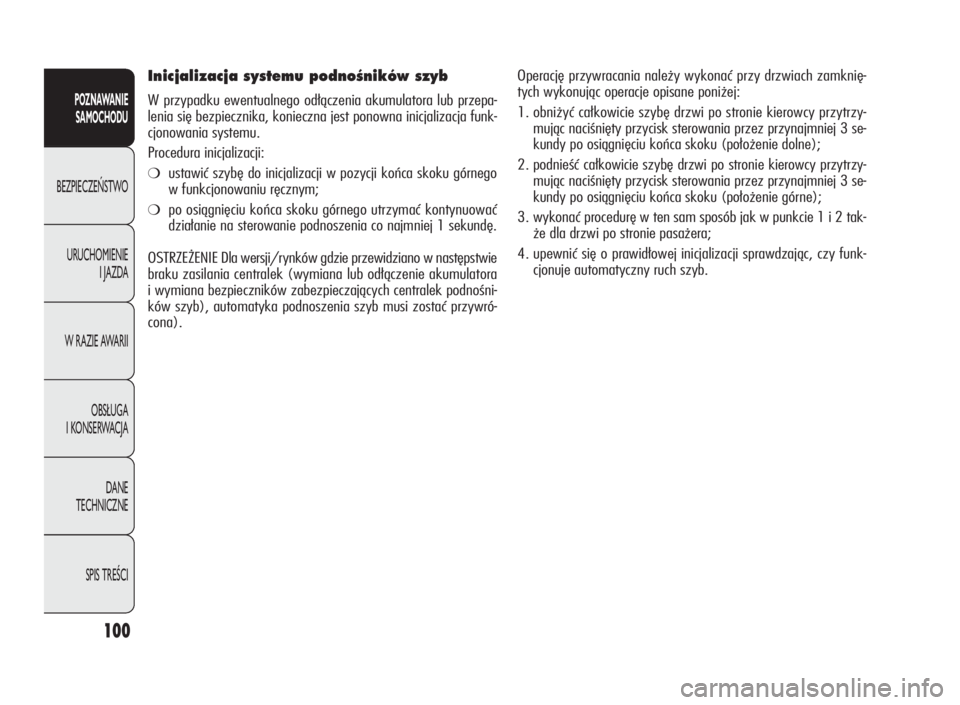

Inicjalizacja systemu podnoÊników szyb
W przypadku ewentualnego odłączenia akumulatora lub przepa-
lenia się bezpiecznika, konieczna jest ponowna inicjalizacja funk-
cjonowania systemu.
Procedura inicjalizacji:
❍ustawić szybę do inicjalizacji w pozycji końca skoku górnego
w funkcjonowaniu ręcznym;
❍po osiągnięciu końca skoku górnego utrzymać kontynuować
działanie na sterowanie podnoszenia co najmniej 1 sekundę.
OSTRZEŻENIE Dla wersji/rynków gdzie przewidziano w następstwie
braku zasilania centralek (wymiana lub odłączenie akumulatora
i wymiana bezpieczników zabezpieczających centralek podnośni-
ków szyb), automatyka podnoszenia szyb musi zostać przywró-
cona).Operację przywracania należy wykonać przy drzwiach zamknię-
tych wykonując operacje opisane poniżej:
1. obniżyć całkowicie szybę drzwi po stronie kierowcy przytrzy-
mując naciśnięty przycisk sterowania przez przynajmniej 3 se-
kundy po osiągnięciu końca skoku (położenie dolne);
2. podnieść całkowicie szybę drzwi po stronie kierowcy przytrzy-
mując naciśnięty przycisk sterowania przez przynajmniej 3 se-
kundy po osiągnięciu końca skoku (położenie górne);
3. wykonać procedurę w ten sam sposób jak w punkcie 1 i 2 tak-
że dla drzwi po stronie pasażera;
4. upewnić się o prawidłowej inicjalizacji sprawdzając, czy funk-
cjonuje automatyczny ruch szyb.
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 100

101
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

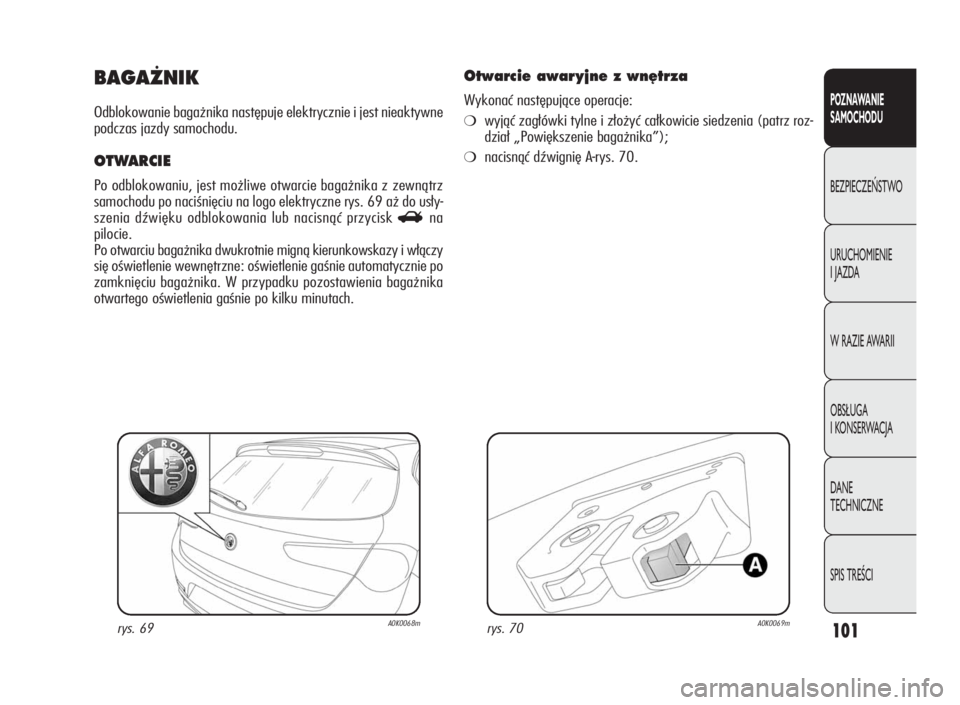

BAGA˚NIK
Odblokowanie bagażnika następuje elektrycznie i jest nieaktywne
podczas jazdy samochodu.
OTWARCIE
Po odblokowaniu, jest możliwe otwarcie bagażnika z zewnątrz
samochodu po naciśnięciu na logo elektryczne rys. 69 aż do usły-
szenia dźwięku odblokowania lub nacisnąć przycisk
Rna
pilocie.
Po otwarciu bagażnika dwukrotnie migną kierunkowskazy i włączy
się oświetlenie wewnętrzne: oświetlenie gaśnie automatycznie po
zamknięciu bagażnika. W przypadku pozostawienia bagażnika
otwartego oświetlenia gaśnie po kilku minutach.
rys. 69A0K0068m
Otwarcie awar yjne z wn´trza
Wykonać następujące operacje:
❍wyjąć zagłówki tylne i złożyć całkowicie siedzenia (patrz roz-
dział „Powiększenie bagażnika”);
❍nacisnąć dźwignię A-rys. 70.
rys. 70A0K0069m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 101

102
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DANE
TECHNICZNE
SPIS TREŚCI
INICJALIZACJA BAGA˚NIKA
OSTRZEŻENIE W przypadku ewentualnego odłączenia akumula-
tora lub przepalenia się bezpiecznika, konieczne jest wykonanie
„inicjalizacji” mechanizmu otwierania/zamykania pokrywy ba-
gażnika w następujący sposób:
❍zamknąć wszystkie drzwi i bagażnik;
❍nacisnąć przyciskÁna pilocie;
❍nacisnąć przyciskËna pilocie.

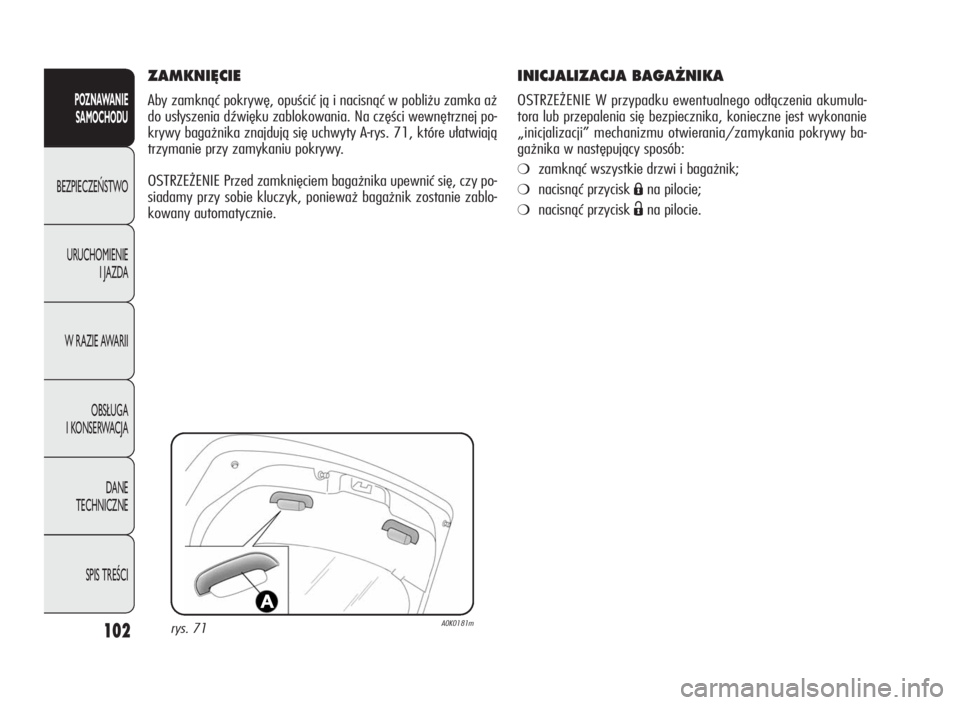

ZAMKNI¢CIE
Aby zamknąć pokrywę, opuścić ją i nacisnąć w pobliżu zamka aż
do usłyszenia dźwięku zablokowania. Na części wewnętrznej po-
krywy bagażnika znajdują się uchwyty A-rys. 71, które ułatwiają
trzymanie przy zamykaniu pokrywy.
OSTRZEŻENIE Przed zamknięciem bagażnika upewnić się, czy po-
siadamy przy sobie kluczyk, ponieważ bagażnik zostanie zablo-
kowany automatycznie.
rys. 71A0K0181m
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 102

103
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
W RAZIE AWARII
OBSŁUGA
I KONSERWACJA
DA N E
TECHNICZNE
SPIS TREŚCI

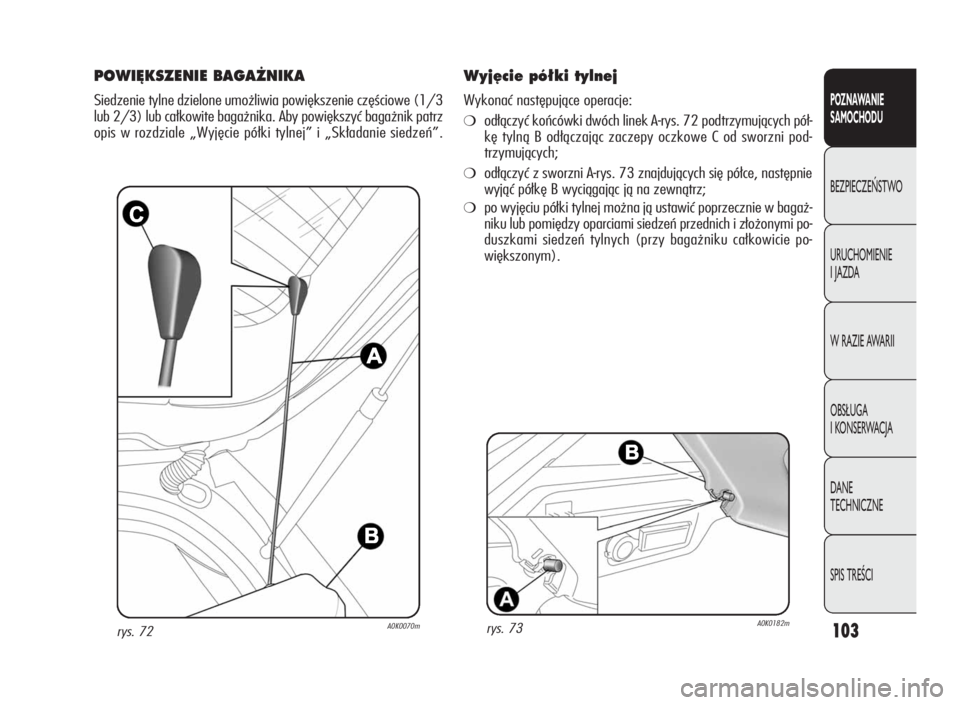

rys. 72A0K0070m
POWI¢KSZENIE BAGA˚NIKA
Siedzenie tylne dzielone umożliwia powiększenie częściowe (1/3
lub 2/3) lub całkowite bagażnika. Aby powiększyć bagażnik patrz
opis w rozdziale „Wyjęcie półki tylnej” i „Składanie siedzeń”.
rys. 73A0K0182m
Wyj´cie pó∏ki tylnej
Wykonać następujące operacje:
❍odłączyć końcówki dwóch linek A-rys. 72 podtrzymujących pół-
kę tylną B odłączając zaczepy oczkowe C od sworzni pod-
trzymujących;
❍odłączyć z sworzni A-rys. 73 znajdujących się półce, następnie
wyjąć półkę B wyciągając ją na zewnątrz;
❍po wyjęciu półki tylnej można ją ustawić poprzecznie w bagaż-
niku lub pomiędzy oparciami siedzeń przednich i złożonymi po-
duszkami siedzeń tylnych (przy bagażniku całkowicie po-
większonym).
001-130 Alfa Giulietta PL 5ed 27-07-2010 9:28 Pagina 103
