2010 Alfa Romeo Brera/Spider Manual de Empleo y Cuidado (in Spanish)

191
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

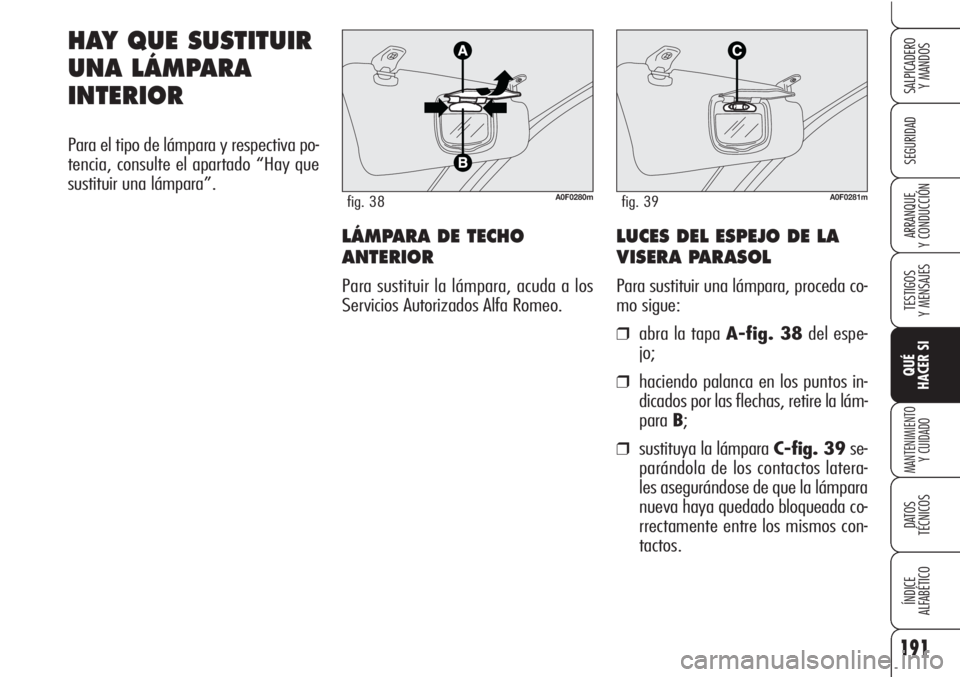

HAY QUE SUSTITUIR
UNA LÁMPARA
INTERIOR
Para el tipo de lámpara y respectiva po-
tencia, consulte el apartado “Hay que
sustituir una lámpara”.
LÁMPARA DE TECHO
ANTERIOR
Para sustituir la lámpara, acuda a los
Servicios Autorizados Alfa Romeo.
LUCES DEL ESPEJO DE LA
VISERA PARASOL
Para sustituir una lámpara, proceda co-
mo sigue:
❒abra la tapa A-fig. 38del espe-
jo;
❒haciendo palanca en los puntos in-
dicados por las flechas, retire la lám-
paraB;
❒sustituya la lámpara C-fig. 39se-
parándola de los contactos latera-
les asegurándose de que la lámpara
nueva haya quedado bloqueada co-
rrectamente entre los mismos con-
tactos.
A0F0280mfig. 38A0F0281mfig. 39

192
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN❒vuelva a cerrar la protección B-fig.
41en la lámpara A-fig. 40;
❒vuelva a montar la lámpara intro-
duciéndola en su posición correcta
primero por un lado y luego presio-
nando por el otro hasta oír el “clic”
de bloqueo.

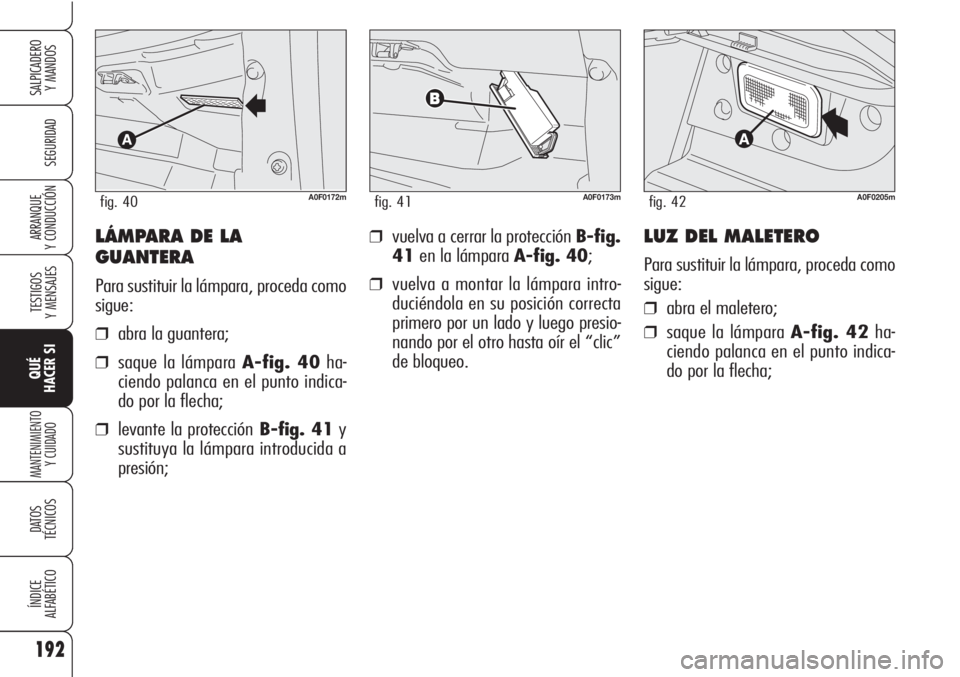

LÁMPARA DE LA
GUANTERA
Para sustituir la lámpara, proceda como
sigue:
❒abra la guantera;
❒saque la lámpara A-fig. 40ha-
ciendo palanca en el punto indica-
do por la flecha;
❒levante la protecciónB-fig. 41y
sustituya la lámpara introducida a
presión;
A0F0172mfig. 40A0F0173mfig. 41
LUZ DEL MALETERO
Para sustituir la lámpara, proceda como
sigue:
❒abra el maletero;
❒saque la lámpara A-fig. 42ha-
ciendo palanca en el punto indica-
do por la flecha;
A0F0205mfig. 42

193
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0F0204mfig. 43

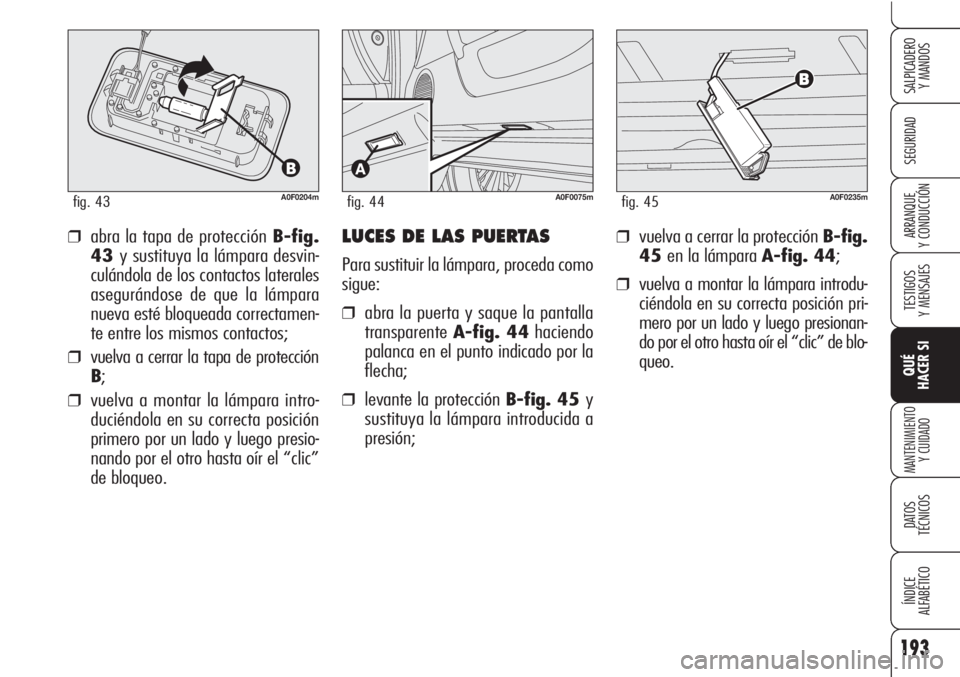

❒abra la tapa de protección B-fig.
43y sustituya la lámpara desvin-
culándola de los contactos laterales
asegurándose de que la lámpara
nueva esté bloqueada correctamen-
te entre los mismos contactos;
❒vuelva a cerrar la tapa de protección
B;
❒vuelva a montar la lámpara intro-
duciéndola en su correcta posición
primero por un lado y luego presio-
nando por el otro hasta oír el “clic”
de bloqueo.
LUCES DE LAS PUERTAS
Para sustituir la lámpara, proceda como
sigue:
❒abra la puerta y saque la pantalla
transparenteA-fig. 44haciendo
palanca en el punto indicado por la
flecha;
❒levante la protección B-fig. 45 y
sustituya la lámpara introducida a
presión;
A0F0075mfig. 44
❒vuelva a cerrar la protección B-fig.
45en la lámpara A-fig. 44;
❒vuelva a montar la lámpara introdu-
ciéndola en su correcta posición pri-
mero por un lado y luego presionan-
do por el otro hasta oír el “clic” de blo-
queo.
A0F0235mfig. 45

194
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
A0F0119mfig. 46
No sustituya nunca un
fusible fundido por hilos
de metal ni ningún otro
material recuperado.
No sustituya nunca un
fusible por otro de am-
peraje superior: peligro de in-
cendio.
ADVERTENCIA
Si un fusible de protec-
ción general (MEGA-
FUSE, MAXI-FUSE) interviene,
acuda a los Servicios Autori-
zados Alfa Romeo. Antes de
sustituir un fusible, controle de
haber quitado la llave electró-
nica del conmutador de arran-
que y que todos los dispositi-
vos estén apagados y/o de-
sactivados.
ADVERTENCIA
ESi interviene un fusible
general de protección de
los sistemas de seguridad (sis-
tema airbag, sistema de fre-
nos), de los sistemas motopro-
pulsores (sistema motor, siste-
ma cambio) o del sistema de la
dirección, acuda a los Servicios
Autorizados Alfa Romeo.
ADVERTENCIA

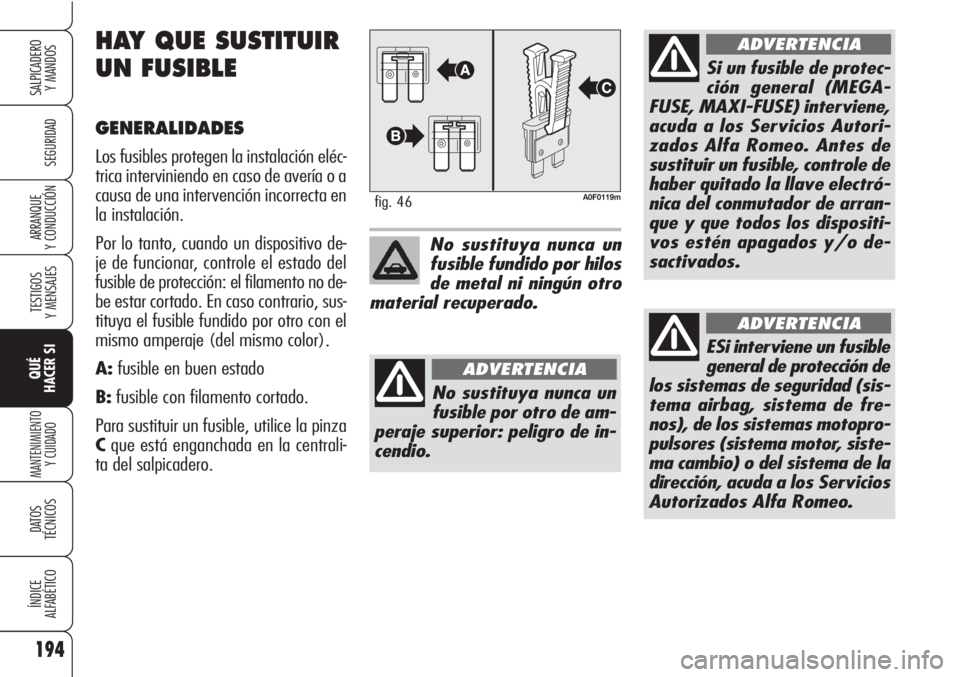

HAY QUE SUSTITUIR
UN FUSIBLE
GENERALIDADES
Los fusibles protegen la instalación eléc-
trica interviniendo en caso de avería o a
causa de una intervención incorrecta en
la instalación.
Por lo tanto, cuando un dispositivo de-
je de funcionar, controle el estado del
fusible de protección: el filamento no de-
be estar cortado. En caso contrario, sus-
tituya el fusible fundido por otro con el
mismo amperaje (del mismo color).
A:fusible en buen estado
B:fusible con filamento cortado.
Para sustituir un fusible, utilice la pinza
Cque está enganchada en la centrali-
ta del salpicadero.

195
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

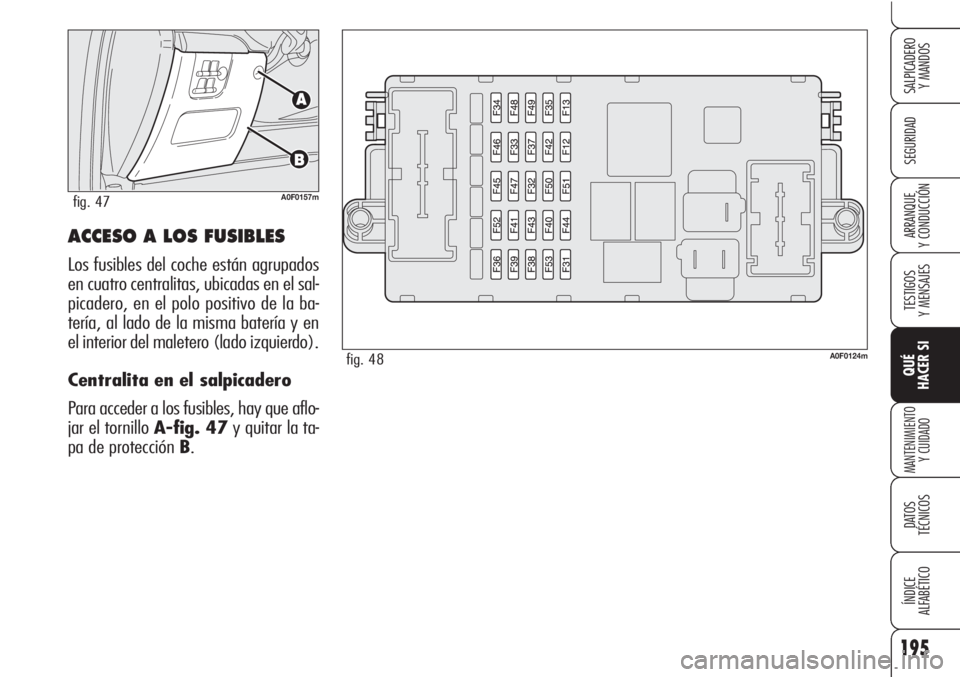

Y CONDUCCIÓNACCESO A LOS FUSIBLES
Los fusibles del coche están agrupados
en cuatro centralitas, ubicadas en el sal-
picadero, en el polo positivo de la ba-
tería, al lado de la misma batería y en
el interior del maletero (lado izquierdo).
Centralita en el salpicadero
Para acceder a los fusibles, hay que aflo-
jar el tornillo A-fig. 47y quitar la ta-
pa de protección B.
A0F0157mfig. 47
A0F0124mfig. 48

196
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

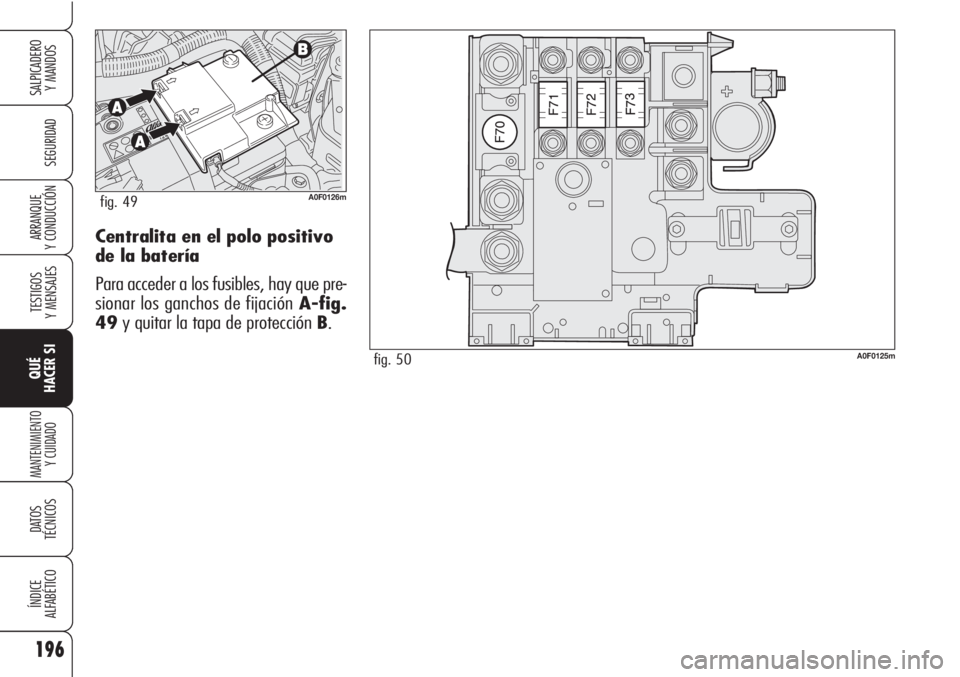

Y CONDUCCIÓNCentralita en el polo positivo
de la batería
Para acceder a los fusibles, hay que pre-
sionar los ganchos de fijación A-fig.
49y quitar la tapa de protección B.
A0F0126mfig. 49
A0F0125mfig. 50

197
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

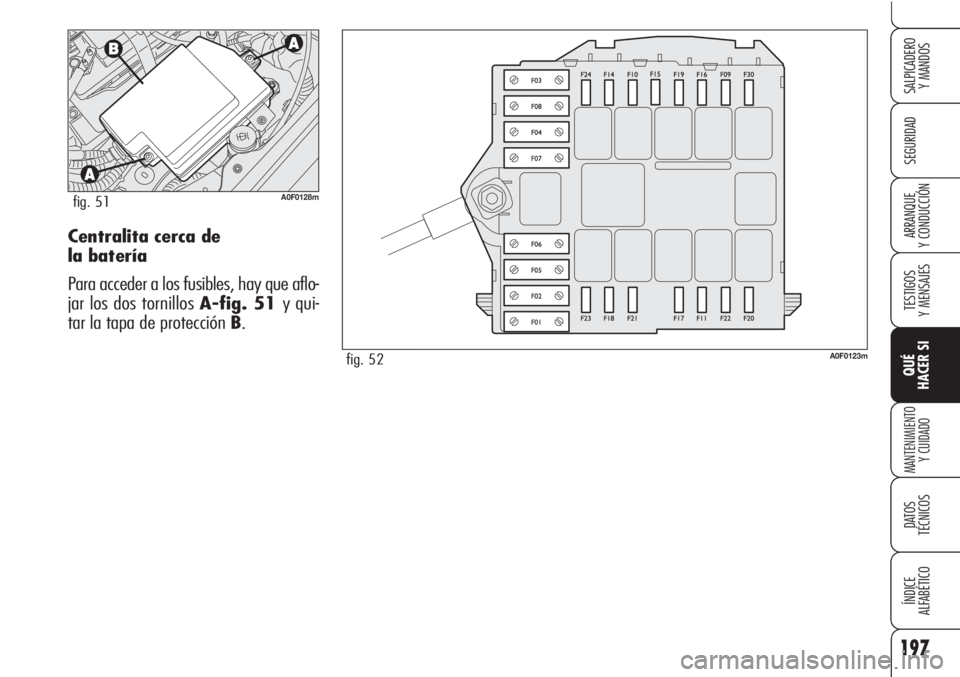

Y CONDUCCIÓNCentralita cerca de
la batería
Para acceder a los fusibles, hay que aflo-
jar los dos tornillos A-fig. 51 y qui-
tar la tapa de protección B.
A0F0128mfig. 51
A0F0123mfig. 52

198
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

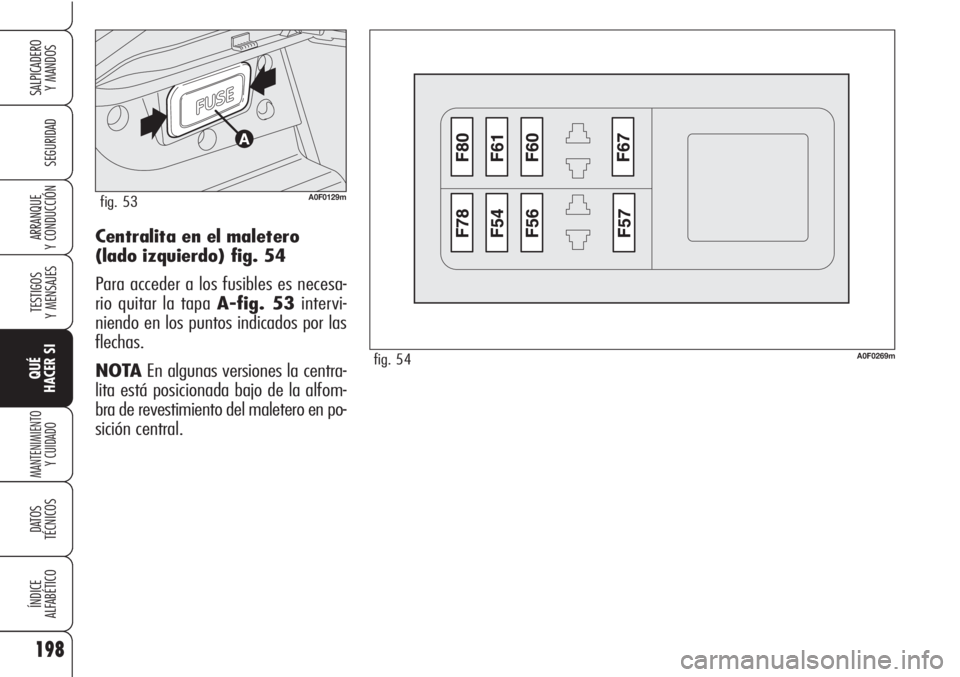

Y CONDUCCIÓNCentralita en el maletero
(lado izquierdo) fig. 54
Para acceder a los fusibles es necesa-
rio quitar la tapa A-fig. 53intervi-
niendo en los puntos indicados por las
flechas.
NOTAEn algunas versiones la centra-
lita está posicionada bajo de la alfom-
bra de revestimiento del maletero en po-
sición central.
A0F0129mfig. 53
A0F0269mfig. 54
