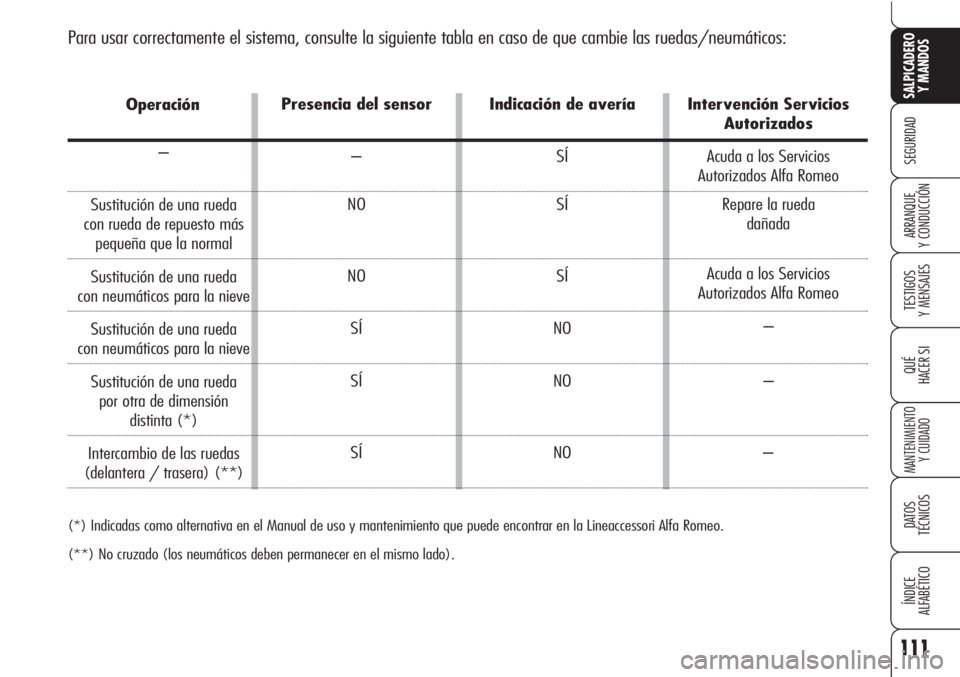

Para usar correctamente el sistema, consulte la siguiente tabla en caso de que cambie las ruedas/neumáticos:
Intervención Servicios
Autorizados
Acuda a los Servicios
Autorizados Alfa Romeo
Repare la rueda
dañada
Acuda a los Servicios
Autorizados Alfa Romeo
–
–
– Indicación de avería
SÍ
SÍ
SÍ
NO
NO
NO Presencia del sensor
–
NO
NO
SÍ
SÍ
SÍ
(*) Indicadas como alternativa en el Manual de uso y mantenimiento que puede encontrar en la Lineaccessori Alfa Romeo.
(**) No cruzado (los neumáticos deben permanecer en el mismo lado).
Operación
–
Sustitución de una rueda
con rueda de repuesto más
pequeña que la normal
Sustitución de una rueda
con neumáticos para la nieve
Sustitución de una rueda
con neumáticos para la nieve
Sustitución de una rueda
por otra de dimensión
distinta (*)
Intercambio de las ruedas
(delantera / trasera) (**)

112
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
MOTORES DIESEL

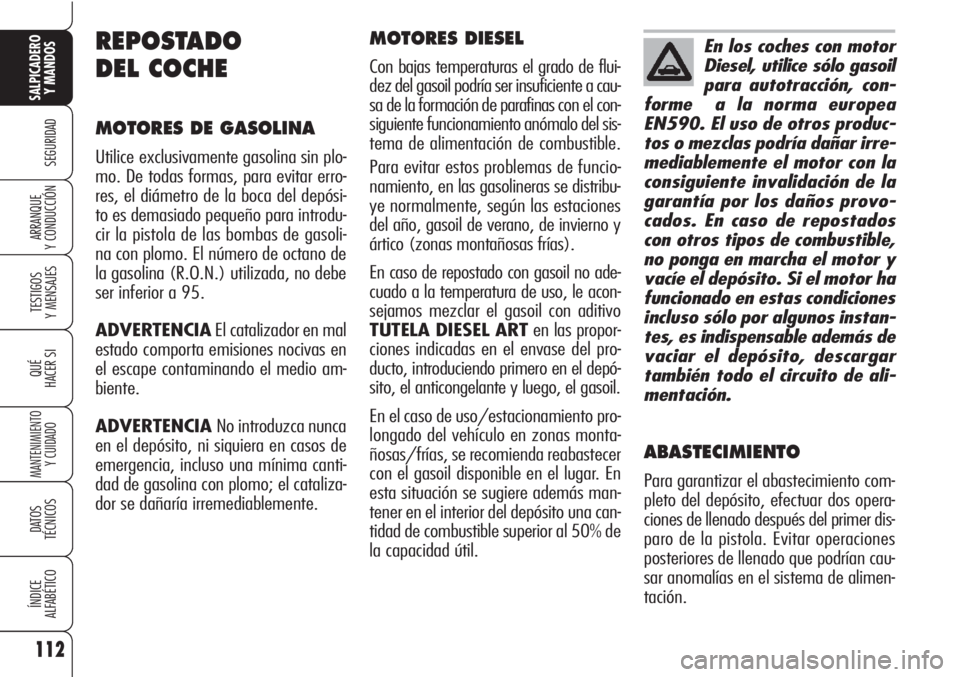

Con bajas temperaturas el grado de flui-
dez del gasoil podría ser insuficiente a cau-
sa de la formación de parafinas con el con-
siguiente funcionamiento anómalo del sis-
tema de alimentación de combustible.
Para evitar estos problemas de funcio-
namiento, en las gasolineras se distribu-
ye normalmente, según las estaciones
del año, gasoil de verano, de invierno y
ártico (zonas montañosas frías).
En caso de repostado con gasoil no ade-
cuado a la temperatura de uso, le acon-
sejamos mezclar el gasoil con aditivo
TUTELA DIESEL ARTen las propor-
ciones indicadas en el envase del pro-
ducto, introduciendo primero en el depó-
sito, el anticongelante y luego, el gasoil.
En el caso de uso/estacionamiento pro-
longado del vehículo en zonas monta-
ñosas/frías, se recomienda reabastecer
con el gasoil disponible en el lugar. En
esta situación se sugiere además man-
tener en el interior del depósito una can-
tidad de combustible superior al 50% de
la capacidad útil.
REPOSTADO
DEL COCHE
MOTORES DE GASOLINA
Utilice exclusivamente gasolina sin plo-
mo. De todas formas, para evitar erro-
res, el diámetro de la boca del depósi-
to es demasiado pequeño para introdu-
cir la pistola de las bombas de gasoli-
na con plomo. El número de octano de
la gasolina (R.O.N.) utilizada, no debe
ser inferior a 95.
ADVERTENCIAEl catalizador en mal
estado comporta emisiones nocivas en
el escape contaminando el medio am-
biente.
ADVERTENCIA No introduzca nunca
en el depósito, ni siquiera en casos de
emergencia, incluso una mínima canti-
dad de gasolina con plomo; el cataliza-
dor se dañaría irremediablemente.
En los coches con motor
Diesel, utilice sólo gasoil
para autotracción, con-
forme a la norma europea
EN590. El uso de otros produc-
tos o mezclas podría dañar irre-
mediablemente el motor con la
consiguiente invalidación de la
garantía por los daños provo-
cados. En caso de repostados
con otros tipos de combustible,
no ponga en marcha el motor y
vacíe el depósito. Si el motor ha
funcionado en estas condiciones
incluso sólo por algunos instan-
tes, es indispensable además de
vaciar el depósito, descargar
también todo el circuito de ali-
mentación.
ABASTECIMIENTO
Para garantizar el abastecimiento com-
pleto del depósito, efectuar dos opera-
ciones de llenado después del primer dis-
paro de la pistola. Evitar operaciones
posteriores de llenado que podrían cau-
sar anomalías en el sistema de alimen-
tación.

113
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE

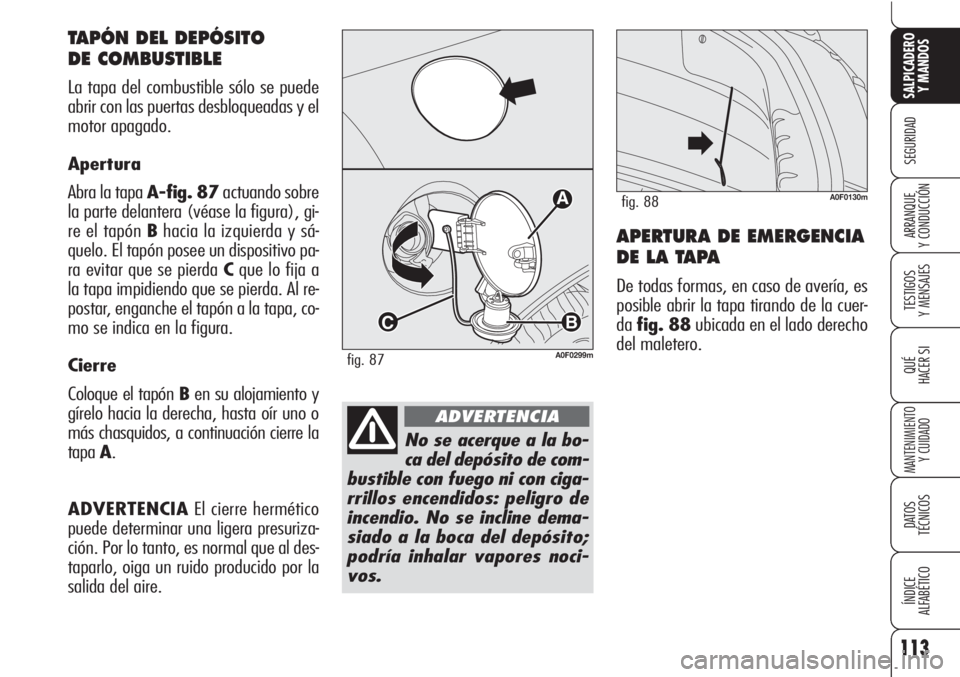

Y CONDUCCIÓNAPERTURA DE EMERGENCIA
DE LA TAPA
De todas formas, en caso de avería, es
posible abrir la tapa tirando de la cuer-
dafig. 88ubicada en el lado derecho
del maletero.
A0F0130mfig. 88
TAPÓN DEL DEPÓSITO
DE COMBUSTIBLE
La tapa del combustible sólo se puede
abrir con las puertas desbloqueadas y el
motor apagado.
Apertura
Abra la tapa A-fig. 87actuando sobre
la parte delantera (véase la figura), gi-
re el tapón Bhacia la izquierda y sá-
quelo. El tapón posee un dispositivo pa-
ra evitar que se pierda Cque lo fija a
la tapa impidiendo que se pierda. Al re-
postar, enganche el tapón a la tapa, co-
mo se indica en la figura.
Cierre
Coloque el tapón Ben su alojamiento y
gírelo hacia la derecha, hasta oír uno o
más chasquidos, a continuación cierre la
tapaA.
ADVERTENCIAEl cierre hermético
puede determinar una ligera presuriza-
ción. Por lo tanto, es normal que al des-
taparlo, oiga un ruido producido por la
salida del aire.
No se acerque a la bo-
ca del depósito de com-
bustible con fuego ni con ciga-
rrillos encendidos: peligro de
incendio. No se incline dema-
siado a la boca del depósito;
podría inhalar vapores noci-
vos.
ADVERTENCIA
A
B
C
A0F0299mfig. 87

114
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

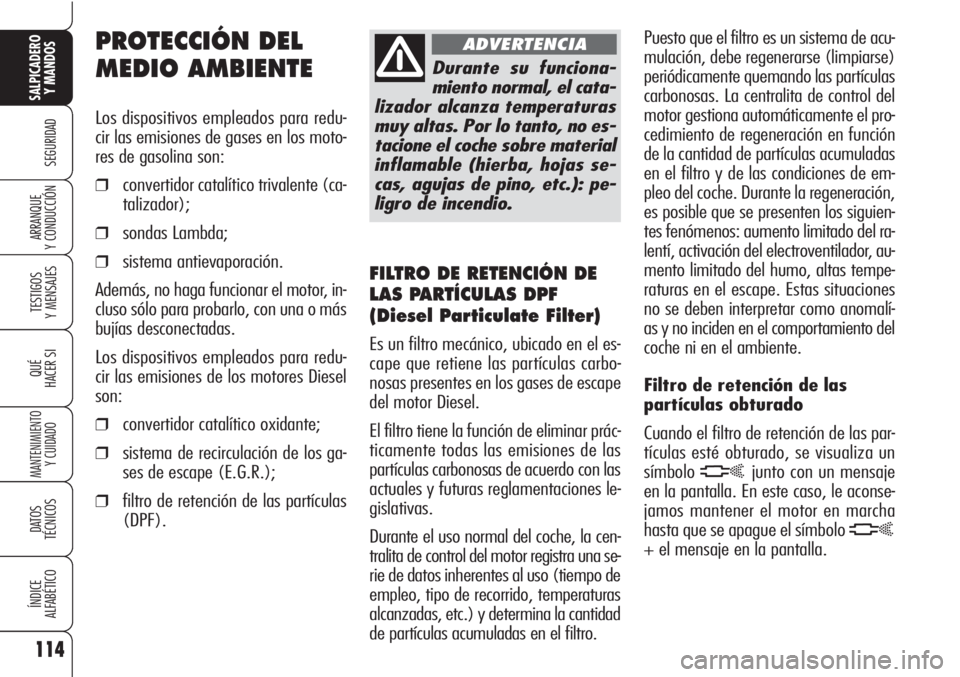

PROTECCIÓN DEL
MEDIO AMBIENTE
Los dispositivos empleados para redu-
cir las emisiones de gases en los moto-
res de gasolina son:
❒convertidor catalítico trivalente (ca-
talizador);
❒sondas Lambda;
❒sistema antievaporación.
Además, no haga funcionar el motor, in-
cluso sólo para probarlo, con una o más
bujías desconectadas.
Los dispositivos empleados para redu-
cir las emisiones de los motores Diesel
son:
❒convertidor catalítico oxidante;
❒sistema de recirculación de los ga-
ses de escape (E.G.R.);
❒filtro de retención de las partículas
(DPF).
Durante su funciona-
miento normal, el cata-
lizador alcanza temperaturas
muy altas. Por lo tanto, no es-
tacione el coche sobre material
inflamable (hierba, hojas se-
cas, agujas de pino, etc.): pe-
ligro de incendio.
ADVERTENCIA
FILTRO DE RETENCIÓN DE
LAS PARTÍCULAS DPF
(Diesel Particulate Filter)
Es un filtro mecánico, ubicado en el es-
cape que retiene las partículas carbo-
nosas presentes en los gases de escape
del motor Diesel.
El filtro tiene la función de eliminar prác-
ticamente todas las emisiones de las
partículas carbonosas de acuerdo con las
actuales y futuras reglamentaciones le-
gislativas.
Durante el uso normal del coche, la cen-
tralita de control del motor registra una se-
rie de datos inherentes al uso (tiempo de
empleo, tipo de recorrido, temperaturas
alcanzadas, etc.) y determina la cantidad
de partículas acumuladas en el filtro.Puesto que el filtro es un sistema de acu-
mulación, debe regenerarse (limpiarse)
periódicamente quemando las partículas
carbonosas. La centralita de control del
motor gestiona automáticamente el pro-
cedimiento de regeneración en función
de la cantidad de partículas acumuladas
en el filtro y de las condiciones de em-
pleo del coche. Durante la regeneración,
es posible que se presenten los siguien-
tes fenómenos: aumento limitado del ra-
lentí, activación del electroventilador, au-
mento limitado del humo, altas tempe-
raturas en el escape. Estas situaciones
no se deben interpretar como anomalí-
as y no inciden en el comportamiento del
coche ni en el ambiente.
Filtro de retención de las
partículas obturado
Cuando el filtro de retención de las par-
tículas esté obturado, se visualiza un
símbolo
hjunto con un mensaje
en la pantalla. En este caso, le aconse-
jamos mantener el motor en marcha
hasta que se apague el símbolo
h
+ el mensaje en la pantalla.

115
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN
S S
E E
G G
U U
R R
I I
D D
A A
D D
CINTURONES DE SEGURIDAD............................... 116
SISTEMA S.B.R. ............................................... 117
PRETENSORES.................................................. 118
SEGURIDAD DE LOS NIÑOS DURANTE
EL TRANSPORTE ................................................ 121
PREDISPOSICIÓN PARA EL MONTAJE
DE LA SILLA “ISOFIX UNIVERSAL”........................ 126
AIRBAG FRONTALES ........................................... 128
AIRBAG LATERALES (Side bag - Window bag) ........ 132

116
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

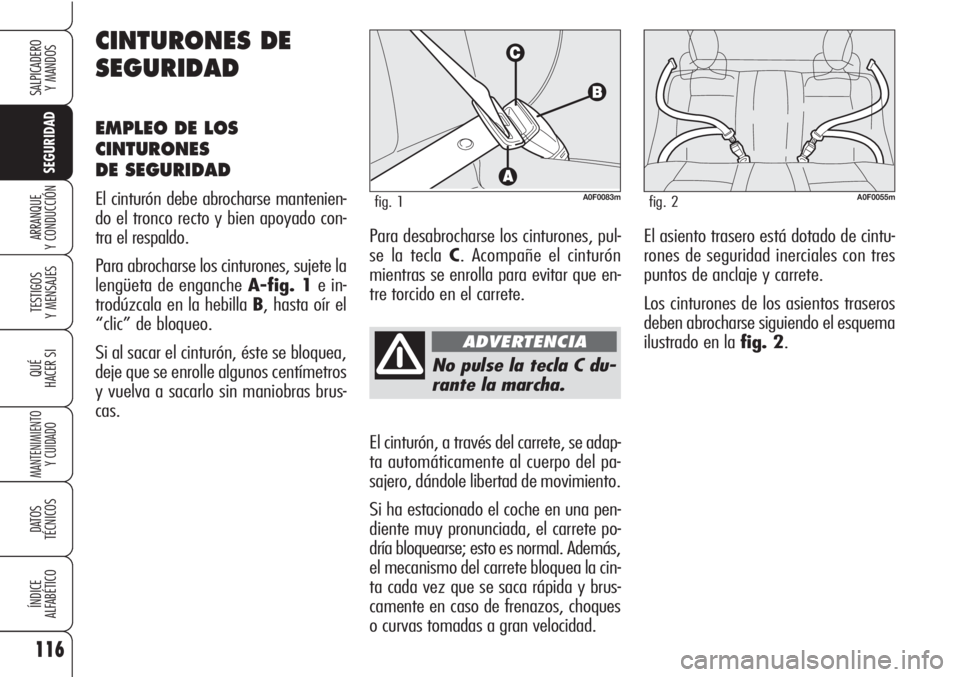

No pulse la tecla C du-
rante la marcha.
El cinturón, a través del carrete, se adap-
ta automáticamente al cuerpo del pa-
sajero, dándole libertad de movimiento.
Si ha estacionado el coche en una pen-
diente muy pronunciada, el carrete po-
dría bloquearse; esto es normal. Además,
el mecanismo del carrete bloquea la cin-
ta cada vez que se saca rápida y brus-
camente en caso de frenazos, choques
o curvas tomadas a gran velocidad.El asiento trasero está dotado de cintu-
rones de seguridad inerciales con tres
puntos de anclaje y carrete.
Los cinturones de los asientos traseros
deben abrocharse siguiendo el esquema
ilustrado en la fig. 2. Para desabrocharse los cinturones, pul-
se la tecla C. Acompañe el cinturón
mientras se enrolla para evitar que en-
tre torcido en el carrete.
CINTURONES DE
SEGURIDAD
EMPLEO DE LOS
CINTURONES
DE SEGURIDAD
El cinturón debe abrocharse mantenien-
do el tronco recto y bien apoyado con-
tra el respaldo.
Para abrocharse los cinturones, sujete la
lengüeta de enganche A-fig. 1e in-
trodúzcala en la hebilla B, hasta oír el
“clic” de bloqueo.
Si al sacar el cinturón, éste se bloquea,
deje que se enrolle algunos centímetros
y vuelva a sacarlo sin maniobras brus-
cas.
ADVERTENCIA
A0F0083mfig. 1A0F0055mfig. 2

117
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

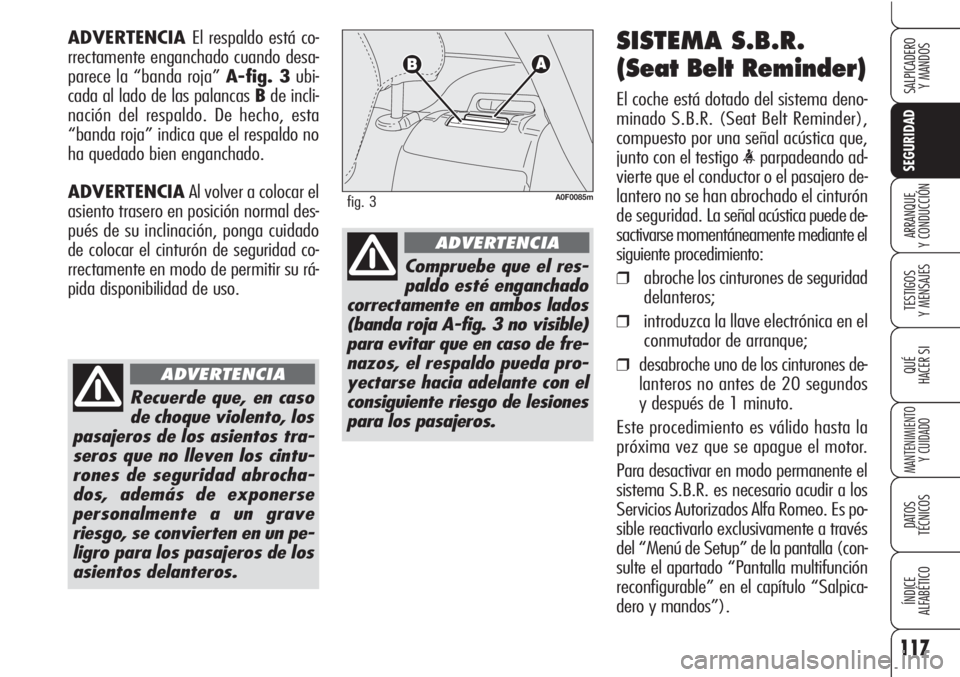

SISTEMA S.B.R.
(Seat Belt Reminder)
El coche está dotado del sistema deno-
minado S.B.R. (Seat Belt Reminder),
compuesto por una señal acústica que,
junto con el testigo
vierte que el conductor o el pasajero de-
lantero no se han abrochado el cinturón
de seguridad. La señal acústica puede de-
sactivarse momentáneamente mediante el
siguiente procedimiento:
❒abroche los cinturones de seguridad
delanteros;
❒introduzca la llave electrónica en el
conmutador de arranque;
❒desabroche uno de los cinturones de-
lanteros no antes de 20 segundos
y después de 1 minuto.
Este procedimiento es válido hasta la
próxima vez que se apague el motor.
Para desactivar en modo permanente el
sistema S.B.R. es necesario acudir a los
Servicios Autorizados Alfa Romeo. Es po-
sible reactivarlo exclusivamente a través
del “Menú de Setup” de la pantalla (con-
sulte el apartado “Pantalla multifunción
reconfigurable” en el capítulo “Salpica-
dero y mandos”). ADVERTENCIA El respaldo está co-
rrectamente enganchado cuando desa-
parece la “banda roja” A-fig. 3ubi-
cada al lado de las palancas Bde incli-
nación del respaldo. De hecho, esta
“banda roja” indica que el respaldo no
ha quedado bien enganchado.
ADVERTENCIAAl volver a colocar el
asiento trasero en posición normal des-
pués de su inclinación, ponga cuidado
de colocar el cinturón de seguridad co-
rrectamente en modo de permitir su rá-
pida disponibilidad de uso.
A0F0085mfig. 3
Compruebe que el res-
paldo esté enganchado
correctamente en ambos lados
(banda roja A-fig. 3 no visible)
para evitar que en caso de fre-
nazos, el respaldo pueda pro-
yectarse hacia adelante con el
consiguiente riesgo de lesiones
para los pasajeros.
ADVERTENCIA
Recuerde que, en caso
de choque violento, los
pasajeros de los asientos tra-
seros que no lleven los cintu-
rones de seguridad abrocha-
dos, además de exponerse
personalmente a un grave
riesgo, se convierten en un pe-
ligro para los pasajeros de los
asientos delanteros.
ADVERTENCIA

118
SEGURIDAD
TESTIGOS
Y MENSAJES
QUÉ
HACER SI
MANTENIMIENTO
Y CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
ARRANQUE
Y CONDUCCIÓN

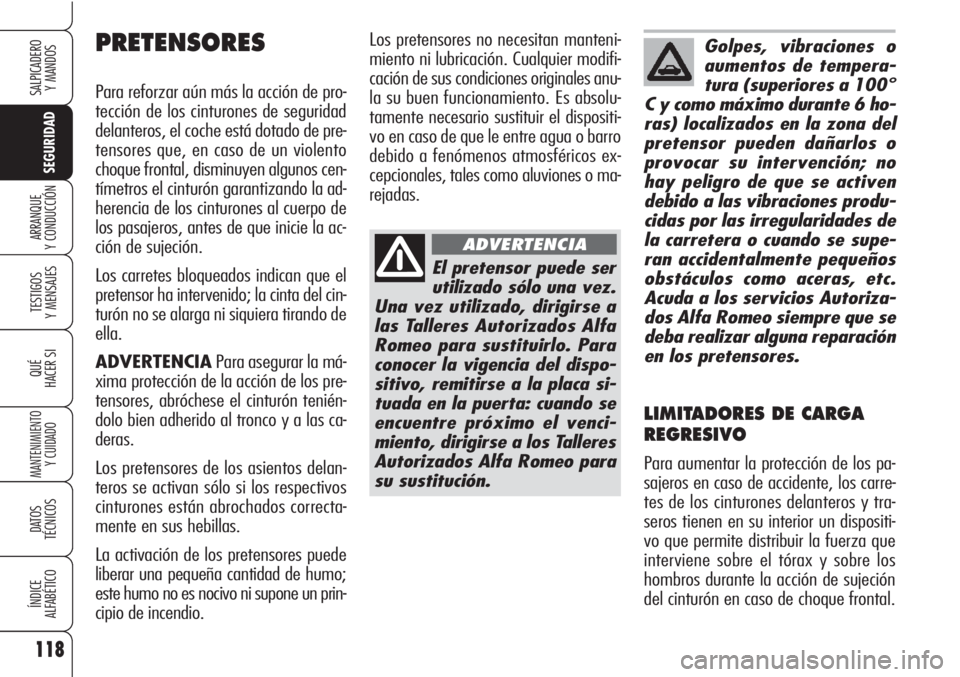

Los pretensores no necesitan manteni-
miento ni lubricación. Cualquier modifi-
cación de sus condiciones originales anu-
la su buen funcionamiento. Es absolu-
tamente necesario sustituir el dispositi-
vo en caso de que le entre agua o barro
debido a fenómenos atmosféricos ex-
cepcionales, tales como aluviones o ma-
rejadas.PRETENSORES
Para reforzar aún más la acción de pro-
tección de los cinturones de seguridad
delanteros, el coche está dotado de pre-
tensores que, en caso de un violento
choque frontal, disminuyen algunos cen-
tímetros el cinturón garantizando la ad-
herencia de los cinturones al cuerpo de
los pasajeros, antes de que inicie la ac-
ción de sujeción.
Los carretes bloqueados indican que el
pretensor ha intervenido; la cinta del cin-
turón no se alarga ni siquiera tirando de
ella.
ADVERTENCIAPara asegurar la má-
xima protección de la acción de los pre-
tensores, abróchese el cinturón tenién-
dolo bien adherido al tronco y a las ca-
deras.
Los pretensores de los asientos delan-
teros se activan sólo si los respectivos
cinturones están abrochados correcta-
mente en sus hebillas.
La activación de los pretensores puede
liberar una pequeña cantidad de humo;
este humo no es nocivo ni supone un prin-
cipio de incendio.
El pretensor puede ser
utilizado sólo una vez.
Una vez utilizado, dirigirse a
las Talleres Autorizados Alfa
Romeo para sustituirlo. Para
conocer la vigencia del dispo-
sitivo, remitirse a la placa si-
tuada en la puerta: cuando se
encuentre próximo el venci-
miento, dirigirse a los Talleres
Autorizados Alfa Romeo para
su sustitución.
ADVERTENCIA
Golpes, vibraciones o
aumentos de tempera-
tura (superiores a 100°
C y como máximo durante 6 ho-
ras) localizados en la zona del
pretensor pueden dañarlos o
provocar su intervención; no
hay peligro de que se activen
debido a las vibraciones produ-
cidas por las irregularidades de
la carretera o cuando se supe-
ran accidentalmente pequeños
obstáculos como aceras, etc.
Acuda a los servicios Autoriza-
dos Alfa Romeo siempre que se
deba realizar alguna reparación
en los pretensores.
LIMITADORES DE CARGA
REGRESIVO
Para aumentar la protección de los pa-
sajeros en caso de accidente, los carre-
tes de los cinturones delanteros y tra-
seros tienen en su interior un dispositi-
vo que permite distribuir la fuerza que
interviene sobre el tórax y sobre los
hombros durante la acción de sujeción
del cinturón en caso de choque frontal.
