Quantité d’ huile moteur :Vidange pé riodique :
0.8 L (0.84 US qt) (0.70 Imp.qt)Huile de transmission finale :Type : Huile pour engrenages hypo ïdes SAE80 API GL-4
Quantit é :
0.30 L (0.32 US qt) (0.27 Imp.qt)Filtre à air :Élément du filtre à air :
Type à é lé ment humideCarburant :Carburant recommand é :
Essence ordinaire sans plomb uniquement (Europe)
Essence sans plomb uniquement (Australie) (Nouvelle-
Z élande)
Capacit é du r éservoir de carburant :
4.8 L (1.27 US gal) (1.06 lmp.gal)
Quantit é de la r éserve :
1.0 L (0.26 US gal) (0.22 Imp.gal)Carburateur :Fabricant : TK
Type × quantit é:
SVR 22-1G × 1Bougie(s) :Fabricant/modè le :
NGK/CR7HSA
Écartement des électrodes :
0.6 –0.7 mm (0.024 –0.028 in)
Embrayage :Type d ’embrayage :
Sec, centrifuge automatiqueTransmission :Syst ème de r éduction primaire :
Courroie trapé zoïdale
Taux de r éduction primaire :
2.47-0.61:1
Syst ème de r éduction secondaire :
À denture droite
Taux de r éduction secondaire :
41/15 × 45/13 (9.462)
Syst ème de r éduction tertiaire :
Chaî ne de transmission
Taux de r éduction tertiaire :
28/13 (2.154)
Type de boî te de vitesses :
Automatique à courroie trap ézo ïdalePartie cycle :Type de cadre :
Tubes d ’acier
Angle de chasse : 4.0 °
Chasse : 16 mm (0.63 in)Pneu avant :Type :Sans chambre à air (Tubeless)
Taille : AT18 × 7-8
U43D60F0.book Page 2 Thursday, May 29, 2008 10:31 PM

10-3
10
Fabricant/modèle :
MAXXIS/M939Pneu arri ère :Type :
Sans chambre à air (Tubeless)
Taille : AT18 × 9-8
Fabricant/mod èle :
MAXXIS/M940Charge :Limite de charge maximum : 70.0 kg (154 lb)
(Poids total du pilote, du chargement, des accessoires et
de la fl èche d ’attelage)Pression de gonflage (contr ôlé e les pneus froids) :Recommand ée :
Avant :
25 kPa (3.6 psi) (0.25 kgf/cm ²)
Arri ère :
25 kPa (3.6 psi) (0.25 kgf/cm ²)
Minimum : Avant : 22 kPa (3.2 psi) (0.22 kgf/cm ²)
Arri ère :
22 kPa (3.2 psi) (0.22 kgf/cm ²)Roue avant :Type de roues :
Jante monobloc en acier
Taille de jante : 8 × 5.5AT
Roue arriè re :Type de roues :
Jante monobloc en acier
Taille de jante :
8 × 7ATFrein avant :Type :
Frein à tambour
Commande :
Main droiteFrein arriè re :Type :
Monodisque
Commande :
Main gauche
Liquide recommand é :
DOT4Suspension avant :Type :
Double bras triangulaire
Type de ressort/amortisseur : Ressort h élicoï dal/amortisseur hydraulique
D ébattement de roue :
111 mm (4.4 in)Suspension arri ère :Type :
Bras oscillant
Type de ressort/amortisseur : Ressort h élicoï dal/amortisseur hydraulique
D ébattement de roue :
83 mm (3.3 in)
U43D60F0.book Page 3 Thursday, May 29, 2008 10:31 PM

10-4
10
Équipement électrique :Allumage :Allumage à décharge de condensateur (CDI)
Circuit de charge :
Alternateur avec rotor à aimantation permanenteBatterie :Modèle :GTX5L-BS
Voltage, capacité :
12 V, 4.0 AhFusibles :Fusible principal : 10 A
U43D60F0.book Page 4 Thursday, May 29, 2008 10:31 PMNiveau sonore et vibratoire:Niveau sonore (77/311/CEE):
77.4 dB(A) (EUR)
Vibrations au niveau de la selle (EN1032, ISO5008): 0.5 m/s
2 maximum (EUR)
Vibrations au niveau du guidon (EN1032, ISO5008): 2.5 m/s2 maximum (EUR)

11-1
11

RENSEIGNEMENTS COMPLÉMENTAIRES

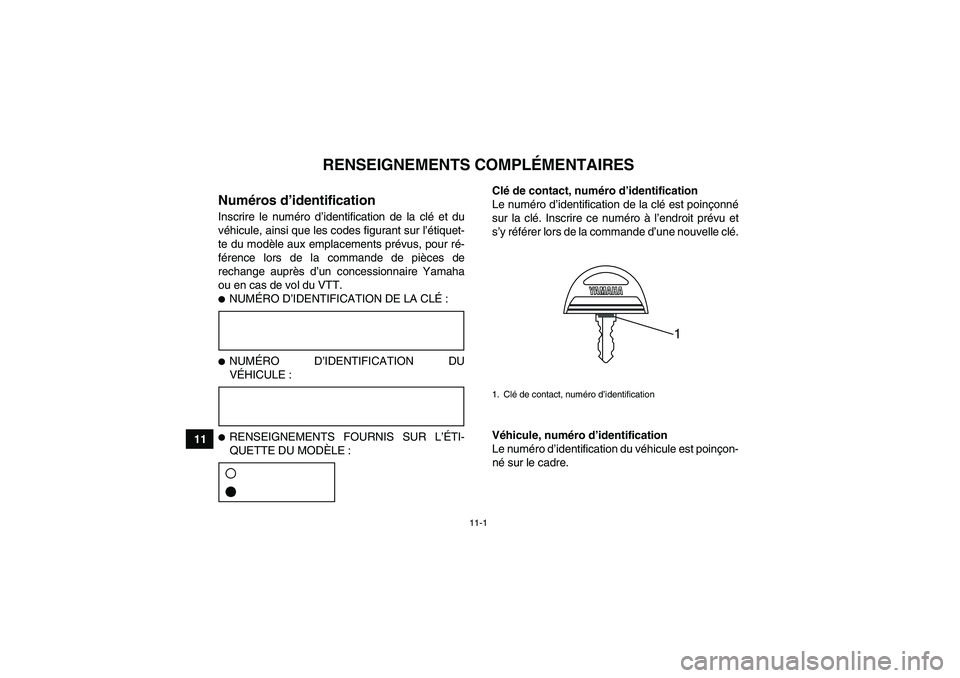

Numéros d ’identificationInscrire le num éro d ’identification de la cl é et du
v é hicule, ainsi que les codes figurant sur l ’étiquet-
te du modè le aux emplacements pr évus, pour r é-
f é rence lors de la commande de pi èces de
rechange aupr ès d ’un concessionnaire Yamaha
ou en cas de vol du VTT.
NUM ÉRO D ’IDENTIFICATION DE LA CLÉ :
NUMÉRO D ’IDENTIFICATION DU
V É HICULE :
RENSEIGNEMENTS FOURNIS SUR L ’ÉTI-
QUETTE DU MOD ÈLE :
Cl é de contact, num éro d ’identification
Le num éro d ’identification de la cl é est poin çonné
sur la cl é. Inscrire ce num éro à l ’endroit pr évu et
s ’y r éfé rer lors de la commande d ’une nouvelle cl é. V éhicule, num éro d ’identification
Le num éro d ’identification du v éhicule est poin çon-
n é sur le cadre.1. Clé de contact, num éro d ’identification
1
U43D60F0.book Page 1 Thursday, May 29, 2008 10:31 PM

11-2
11
N.B.Le numéro d ’identification du v éhicule permet
d ’identifier le VTT. É tiquette des codes du mod èle
L ’é tiquette des codes du mod èle est coll ée à l’en-
droit illustr é. Inscrire les renseignements figurant
sur cette é tiquette dans l ’espace pr évu à cet effet.
Ces renseignements seront n écessaires lors de la
commande de pi èces de rechange aupr ès d ’un
concessionnaire Yamaha.1. V éhicule, num éro d ’identification
1
1. Étiquette des codes du mod èle
1
U43D60F0.book Page 2 Thursday, May 29, 2008 10:31 PM
