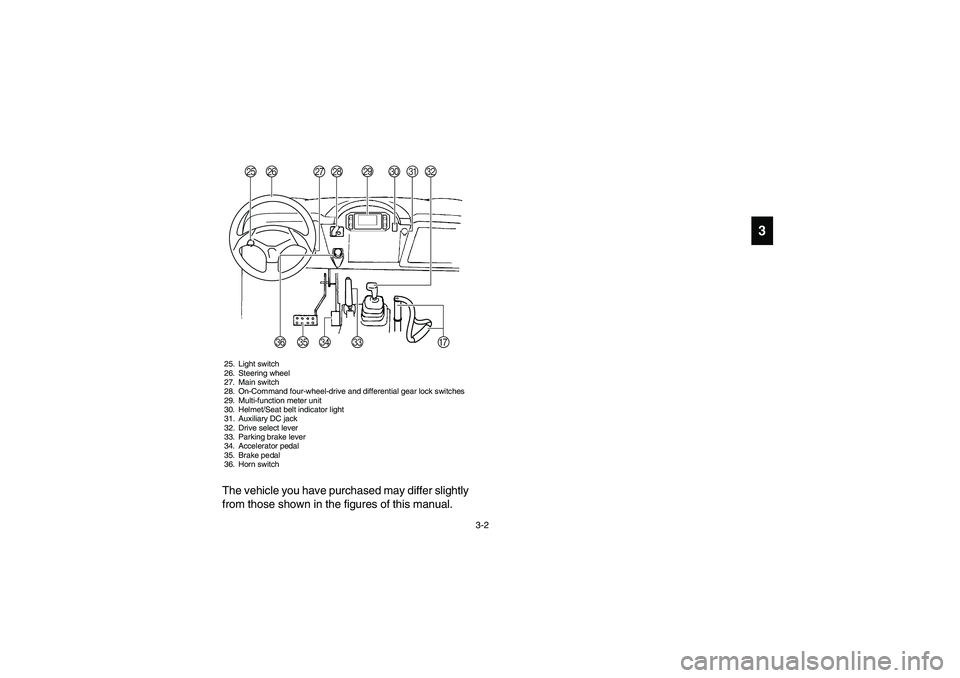

3-2
3
25. Light switch
26. Steering wheel
27. Main switch
28. On-Command four-wheel-drive and differential gear lock switches
29. Multi-function meter unit
30. Helmet/Seat belt indicator light
31. Auxiliary DC jack
32. Drive select lever
33. Parking brake lever
34. Accelerator pedal
35. Brake pedal
36. Horn switchThe vehicle you have purchased may differ slightly
from those shown in the figures of this manual.
Q
R O
PS
X Y
W
G V
Z
T
U
EE.book Page 2 Tuesday, April 15, 2008 9:11 AM

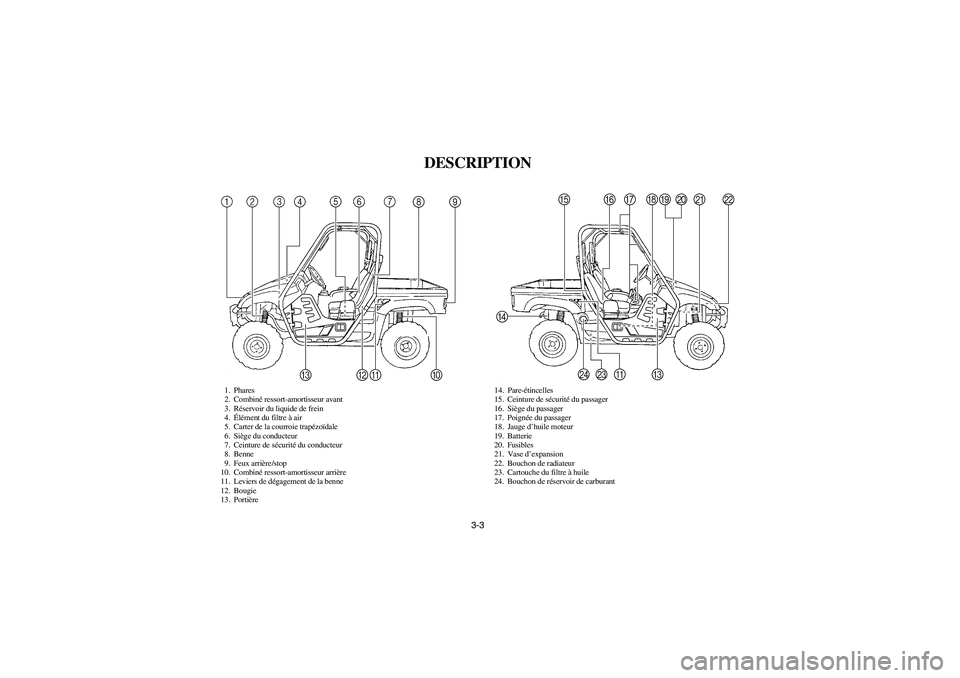

3-3
FVU00080
DESCRIPTION
1. Phares
2. Combiné ressort-amortisseur avant
3. Réservoir du liquide de frein
4.Élément du filtre à air
5. Carter de la courroie trapézoïdale
6. Siège du conducteur
7. Ceinture de sécurité du conducteur
8. Benne
9. Feux arrière/stop
10. Combiné ressort-amortisseur arrière
11. Leviers de dégagement de la benne
12. Bougie
13. Portière
CBA 089
14. Pare-étincelles
15. Ceinture de sécurité du passager
16. Siège du passager
17. Poignée du passager
18. Jauge d’huile moteur
19. Batterie
20. Fusibles
21. Vase d’expansion
22. Bouchon de radiateur
23. Cartouche du filtre à huile
24. Bouchon de réservoir de carburant
H G F EIJKL
AC M N D
EE.book Page 3 Tuesday, April 15, 2008 9:11 AM

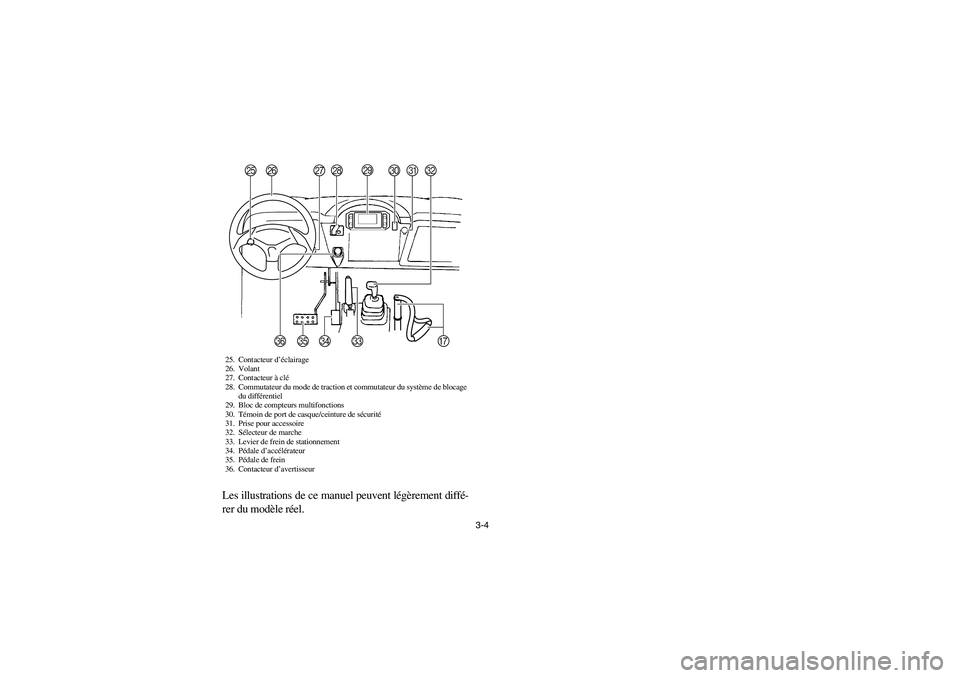

3-4
25. Contacteur d’éclairage
26. Volant
27. Contacteur à clé
28. Commutateur du mode de traction et commutateur du système de blocage
du différentiel
29. Bloc de compteurs multifonctions
30. Témoin de port de casque/ceinture de sécurité
31. Prise pour accessoire
32. Sélecteur de marche
33. Levier de frein de stationnement
34. Pédale d’accélérateur
35. Pédale de frein
36. Contacteur d’avertisseurLes illustrations de ce manuel peuvent légèrement diffé-
rer du modèle réel.
Q
R O
PS
X Y
W
G V
Z
T
U
EE.book Page 4 Tuesday, April 15, 2008 9:11 AM

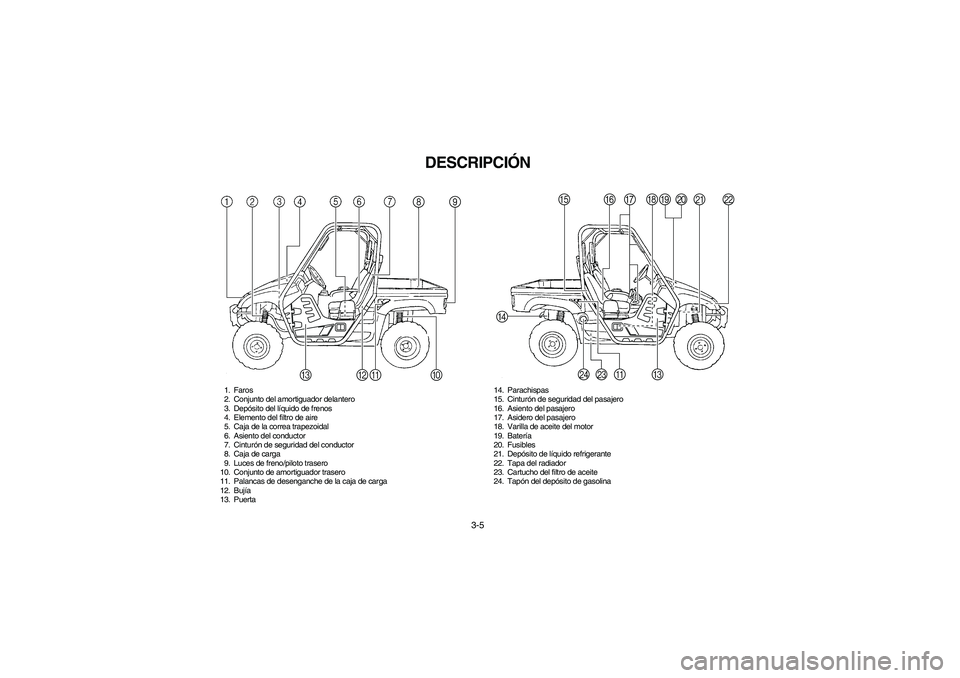

3-5
SVU00080
DESCRIPCIÓN
1. Faros
2. Conjunto del amortiguador delantero
3. Depósito del líquido de frenos
4. Elemento del filtro de aire
5. Caja de la correa trapezoidal
6. Asiento del conductor
7. Cinturón de seguridad del conductor
8. Caja de carga
9. Luces de freno/piloto trasero
10. Conjunto de amortiguador trasero
11. Palancas de desenganche de la caja de carga
12. Bujía
13. Puerta
CBA 089
14. Parachispas
15. Cinturón de seguridad del pasajero
16. Asiento del pasajero
17. Asidero del pasajero
18. Varilla de aceite del motor
19. Batería
20. Fusibles
21. Depósito de líquido refrigerante
22. Tapa del radiador
23. Cartucho del filtro de aceite
24. Tapón del depósito de gasolina
H G F EIJKL
AC M N D
EE.book Page 5 Tuesday, April 15, 2008 9:11 AM

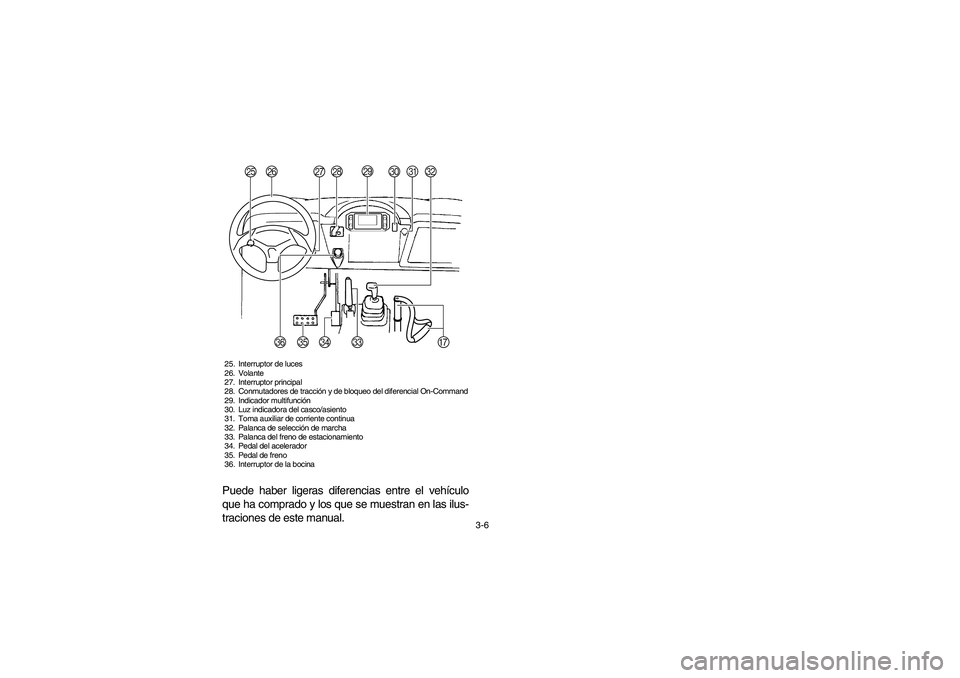

3-6
25. Interruptor de luces
26. Volante
27. Interruptor principal
28. Conmutadores de tracción y de bloqueo del diferencial On-Command
29. Indicador multifunción
30. Luz indicadora del casco/asiento
31. Toma auxiliar de corriente continua
32. Palanca de selección de marcha
33. Palanca del freno de estacionamiento
34. Pedal del acelerador
35. Pedal de freno
36. Interruptor de la bocinaPuede haber ligeras diferencias entre el vehículo
que ha comprado y los que se muestran en las ilus-
traciones de este manual.
Q
R O
PS
X Y
W
G V
Z
T
U
EE.book Page 6 Tuesday, April 15, 2008 9:11 AM

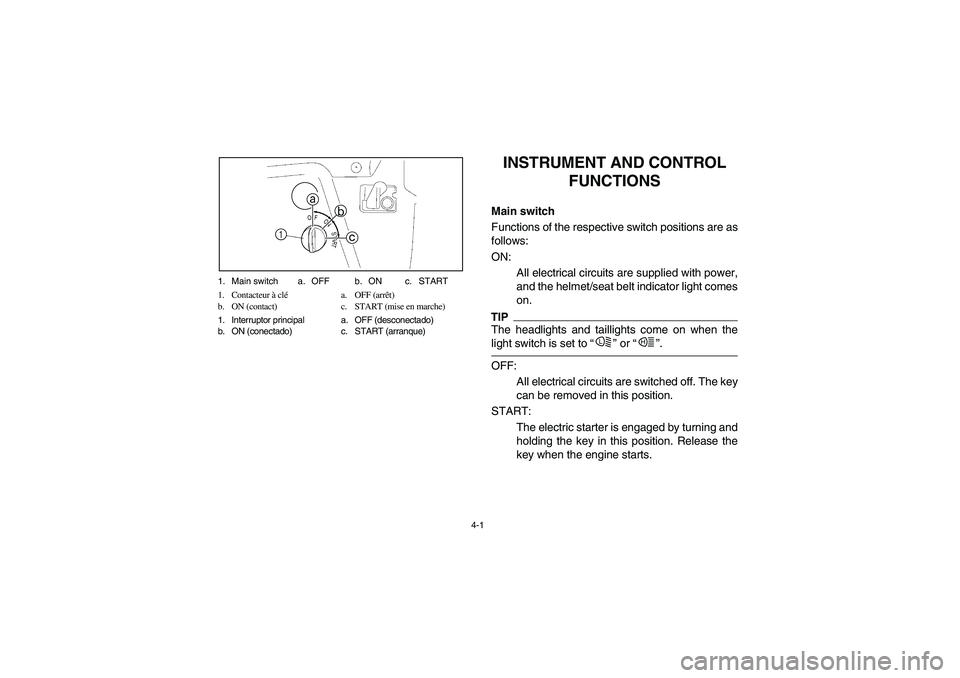

4-1 1. Main switch a. OFF b. ON c. START
1. Contacteur à cléa. OFF (arrêt)
b. ON (contact) c. START (mise en marche)
1. Interruptor principal a. OFF (desconectado)
b. ON (conectado) c. START (arranque)
OFFONSTART
1a
b
c
EVU00130
1 -INSTRUMENT AND CONTROL
FUNCTIONS
EVU00140
Main switch
Functions of the respective switch positions are as
follows:
ON:
All electrical circuits are supplied with power,
and the helmet/seat belt indicator light comes
on.TIPTIPThe headlights and taillights come on when the
light switch is set to “” or “”.OFF:
All electrical circuits are switched off. The key
can be removed in this position.
START:
The electric starter is engaged by turning and
holding the key in this position. Release the
key when the engine starts.
L
H
EE.book Page 1 Tuesday, April 15, 2008 9:11 AM

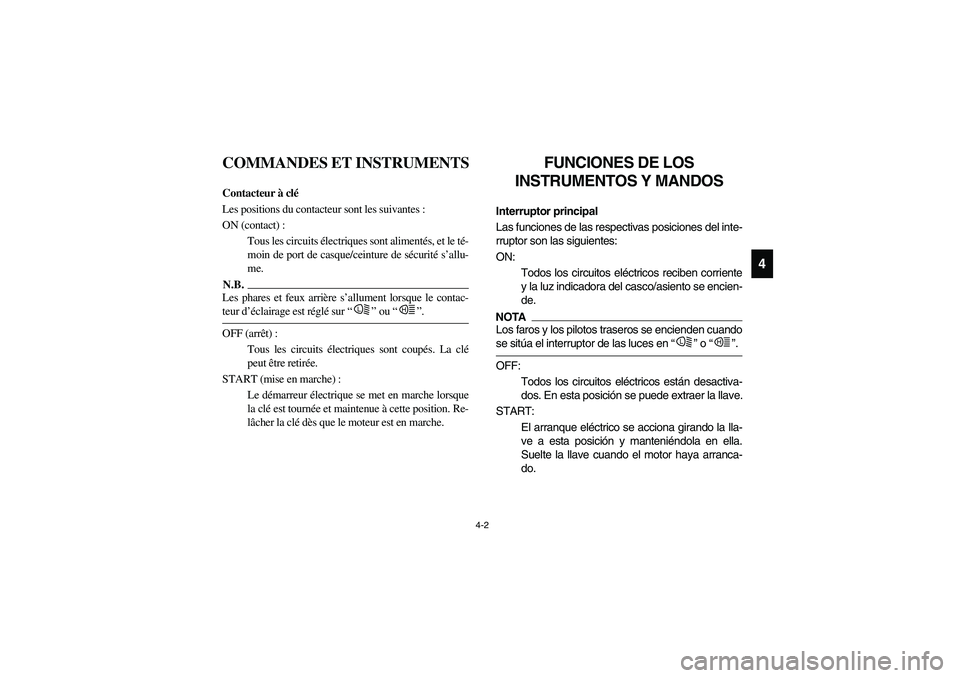

4-2
4
FVU00130
COMMANDES ET INSTRUMENTS
FVU00140
Contacteur à clé
Les positions du contacteur sont les suivantes :
ON (contact) :
Tous les circuits électriques sont alimentés, et le té-
moin de port de casque/ceinture de sécurité s’allu-
me.N.B.Les phares et feux arrière s’allument lorsque le contac-
teur d’éclairage est réglé sur “” ou “”.OFF (arrêt) :
Tous les circuits électriques sont coupés. La clé
peut être retirée.
START (mise en marche) :
Le démarreur électrique se met en marche lorsque
la clé est tournée et maintenue à cette position. Re-
lâcher la clé dès que le moteur est en marche.
L
H
SVU00130
FUNCIONES DE LOS
INSTRUMENTOS Y MANDOS
SVU00140
Interruptor principal
Las funciones de las respectivas posiciones del inte-
rruptor son las siguientes:
ON:
Todos los circuitos eléctricos reciben corriente
y la luz indicadora del casco/asiento se encien-
de.NOTALos faros y los pilotos traseros se encienden cuando
se sitúa el interruptor de las luces en “” o “”.OFF:
Todos los circuitos eléctricos están desactiva-
dos. En esta posición se puede extraer la llave.
START:
El arranque eléctrico se acciona girando la lla-
ve a esta posición y manteniéndola en ella.
Suelte la llave cuando el motor haya arranca-
do.
L
H
EE.book Page 2 Tuesday, April 15, 2008 9:11 AM

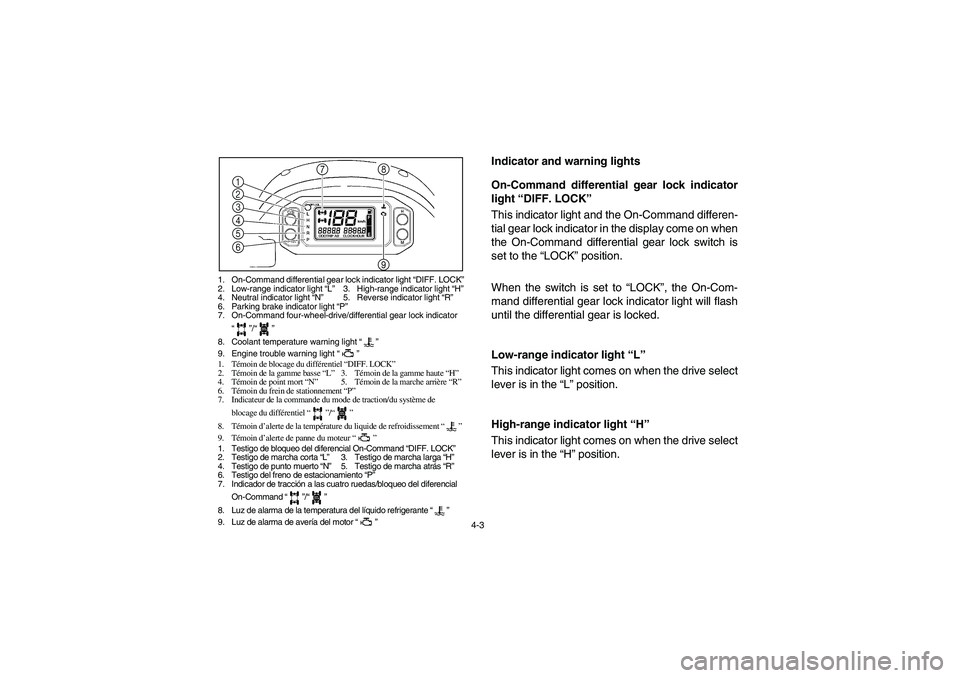

4-3
1. On-Command differential gear lock indicator light “DIFF. LOCK”
2. Low-range indicator light “L”3. High-range indicator light “H”
4. Neutral indicator light “N”5. Reverse indicator light “R”
6. Parking brake indicator light “P”
7. On-Command four-wheel-drive/differential gear lock indicator
“”/“”
8. Coolant temperature warning light “”
9. Engine trouble warning light “”
1. Témoin de blocage du différentiel “DIFF. LOCK”
2. Témoin de la gamme basse “L”3. Témoin de la gamme haute “H”
4. Témoin de point mort “N”5. Témoin de la marche arrière “R”
6. Témoin du frein de stationnement “P”
7. Indicateur de la commande du mode de traction/du système de
blocage du différentiel “”/“”
8. Témoin d’alerte de la température du liquide de refroidissement “”
9. Témoin d’alerte de panne du moteur “”
1. Testigo de bloqueo del diferencial On-Command “DIFF. LOCK”
2. Testigo de marcha corta “L”3. Testigo de marcha larga “H”
4. Testigo de punto muerto “N”5. Testigo de marcha atrás “R”
6. Testigo del freno de estacionamiento “P”
7. Indicador de tracción a las cuatro ruedas/bloqueo del diferencial
On-Command “”/“”
8. Luz de alarma de la temperatura del líquido refrigerante “”
9. Luz de alarma de avería del motor “”
1
2
3
4
5
6
8
9 7
km/h
DIFF.
LOCK
DIFF.
LOCK
DIFF.
LOCK
EVU00150
Indicator and warning lights
EVU01131
On-Command differential gear lock indicator
light “DIFF. LOCK”
This indicator light and the On-Command differen-
tial gear lock indicator in the display come on when
the On-Command differential gear lock switch is
set to the “LOCK” position.
When the switch is set to “LOCK”, the On-Com-
mand differential gear lock indicator light will flash
until the differential gear is locked.
EVU01140
Low-range indicator light “L”
This indicator light comes on when the drive select
lever is in the “L” position.
EVU01150
High-range indicator light “H”
This indicator light comes on when the drive select
lever is in the “H” position.
