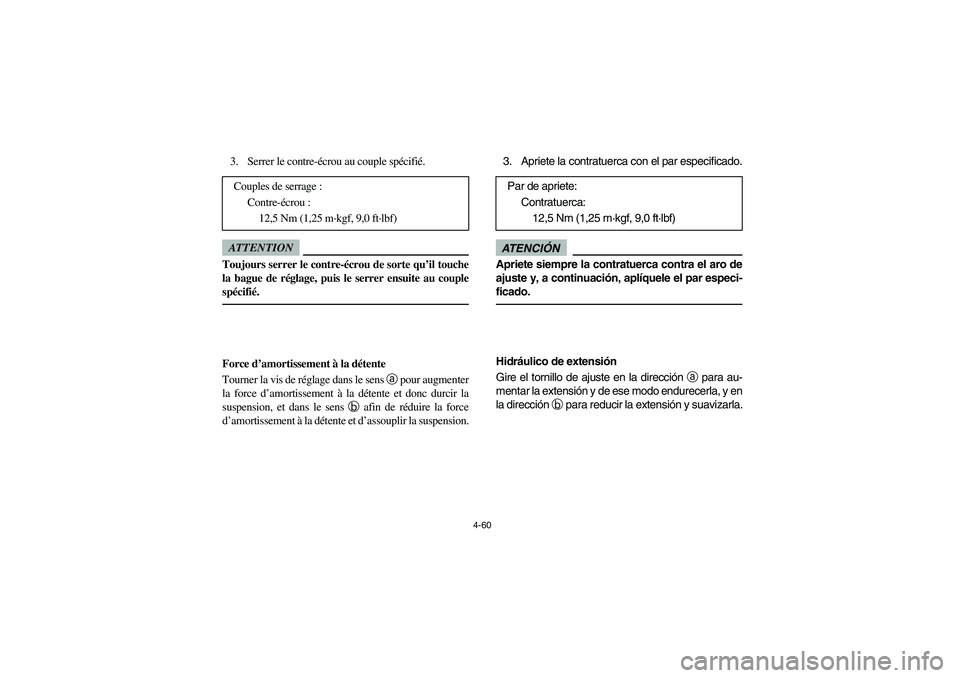

3. Serrer le contre-écrou au couple spécifié.ATTENTIONToujours serrer le contre-écrou de sorte qu’il touche
la bague de réglage, puis le serrer ensuite au couple
spécifié.Force d’amortissement à la détente
Tourner la vis de réglage dans le sens a pour augmenter
la force d’amortissement à la détente et donc durcir la
suspension, et dans le sens b afin de réduire la force
d’amortissement à la détente et d’assouplir la suspension. Couples de serrage :
Contre-écrou :
12,5 Nm (1,25 m·kgf, 9,0 ft·lbf)
3. Apriete la contratuerca con el par especificado.ATENCIÓNApriete siempre la contratuerca contra el aro de
ajuste y, a continuación, aplíquele el par especi-
ficado.Hidráulico de extensión
Gire el tornillo de ajuste en la dirección a para au-
mentar la extensión y de ese modo endurecerla, y en
la dirección b para reducir la extensión y suavizarla. Par de apriete:
Contratuerca:
12,5 Nm (1,25 m·kgf, 9,0 ft·lbf)
EE.book Page 60 Tuesday, April 15, 2008 9:11 AM

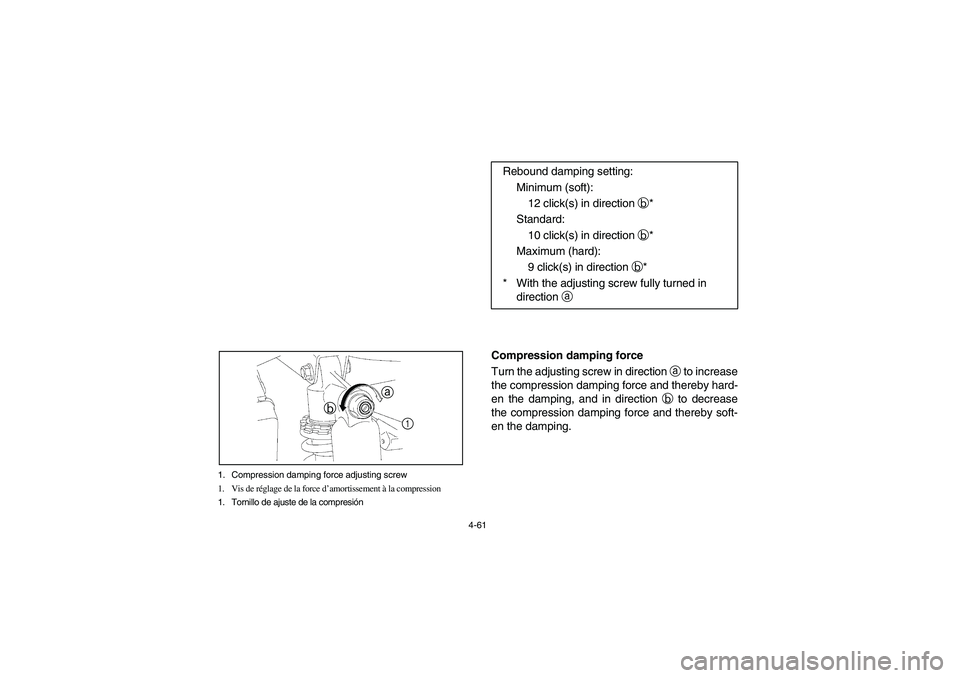

4-61 1. Compression damping force adjusting screw
1. Vis de réglage de la force d’amortissement à la compression
1. Tornillo de ajuste de la compresión
a
b
1
Compression damping force
Turn the adjusting screw in direction a to increase
the compression damping force and thereby hard-
en the damping, and in direction b to decrease
the compression damping force and thereby soft-
en the damping.Rebound damping setting:
Minimum (soft):
12 click(s) in direction b*
Standard:
10 click(s) in direction b*
Maximum (hard):
9 click(s) in direction b*
* With the adjusting screw fully turned in
direction a
EE.book Page 61 Tuesday, April 15, 2008 9:11 AM

4-62

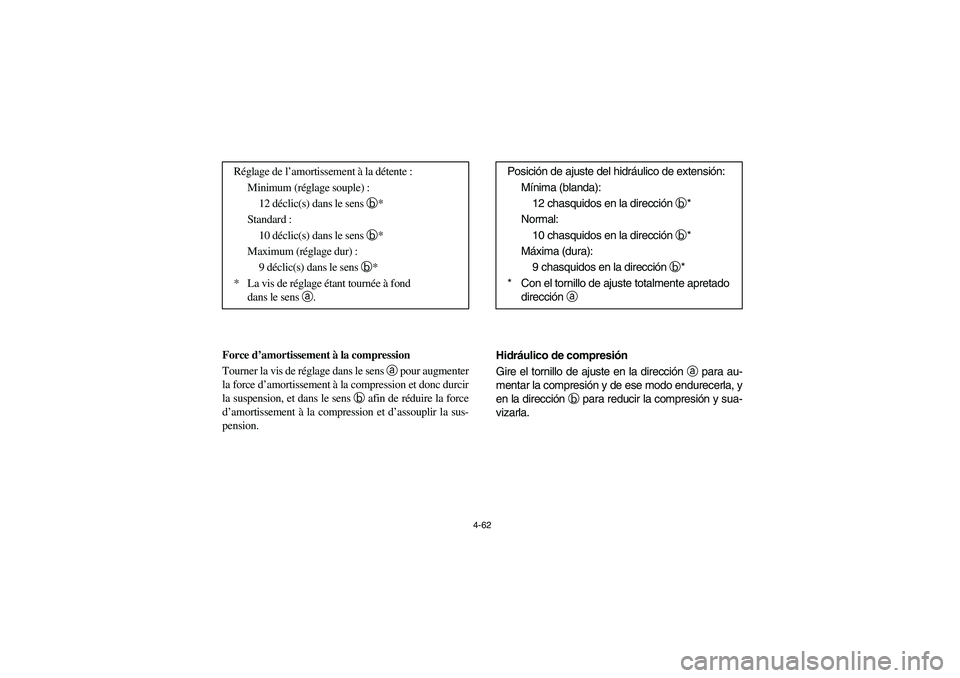

Force d’amortissement à la compression
Tourner la vis de réglage dans le sens a pour augmenter
la force d’amortissement à la compression et donc durcir
la suspension, et dans le sens b afin de réduire la force
d’amortissement à la compression et d’assouplir la sus-
pension.Réglage de l’amortissement à la détente :
Minimum (réglage souple) :
12 déclic(s) dans le sens b*
Standard :
10 déclic(s) dans le sens b*
Maximum (réglage dur) :
9 déclic(s) dans le sens b*
* La vis de réglage étant tournée à fond
dans le sens a.
Hidráulico de compresión
Gire el tornillo de ajuste en la dirección a para au-
mentar la compresión y de ese modo endurecerla, y
en la dirección b para reducir la compresión y sua-
vizarla.Posición de ajuste del hidráulico de extensión:
Mínima (blanda):
12 chasquidos en la dirección b*
Normal:
10 chasquidos en la dirección b*
Máxima (dura):
9 chasquidos en la dirección b*
* Con el tornillo de ajuste totalmente apretado
dirección a
EE.book Page 62 Tuesday, April 15, 2008 9:11 AM

4-63

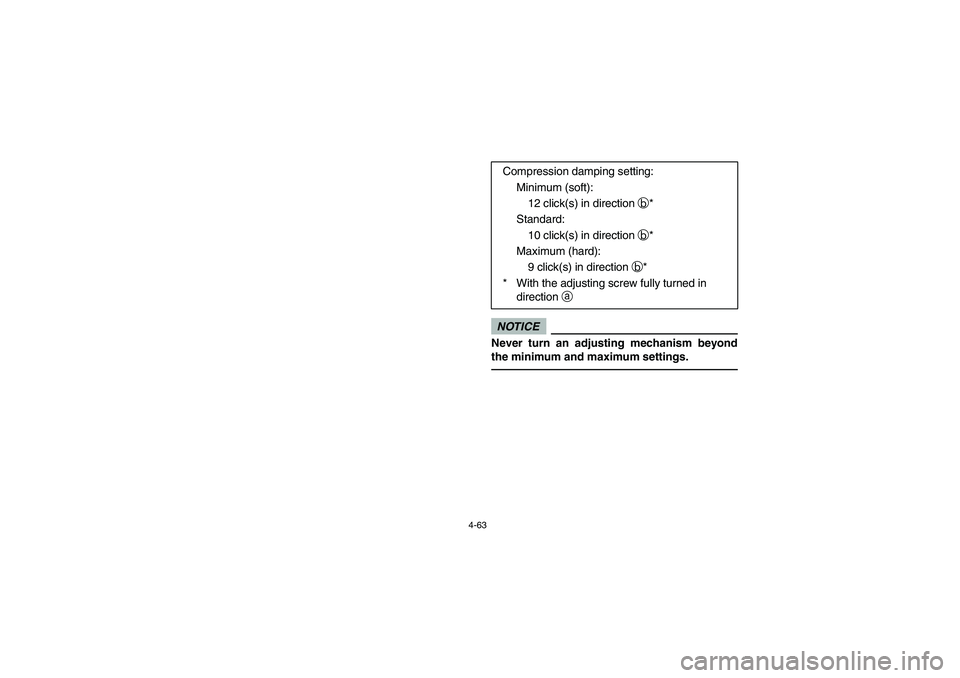

NOTICENever turn an adjusting mechanism beyond
the minimum and maximum settings.
Compression damping setting:
Minimum (soft):
12 click(s) in direction b*
Standard:
10 click(s) in direction b*
Maximum (hard):
9 click(s) in direction b*
* With the adjusting screw fully turned in
direction a
EE.book Page 63 Tuesday, April 15, 2008 9:11 AM

4-64

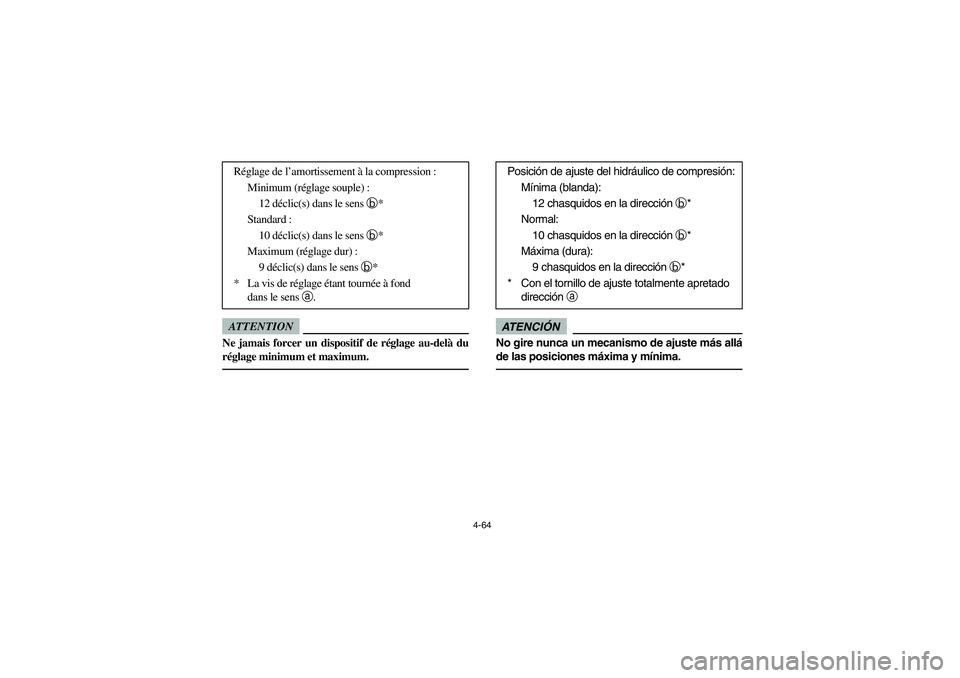

ATTENTIONNe jamais forcer un dispositif de réglage au-delà du
réglage minimum et maximum.
Réglage de l’amortissement à la compression :
Minimum (réglage souple) :
12 déclic(s) dans le sens b*
Standard :
10 déclic(s) dans le sens b*
Maximum (réglage dur) :
9 déclic(s) dans le sens b*
* La vis de réglage étant tournée à fond
dans le sens a.
ATENCIÓNNo gire nunca un mecanismo de ajuste más allá
de las posiciones máxima y mínima.Posición de ajuste del hidráulico de compresión:
Mínima (blanda):
12 chasquidos en la dirección b*
Normal:
10 chasquidos en la dirección b*
Máxima (dura):
9 chasquidos en la dirección b*
* Con el tornillo de ajuste totalmente apretado
dirección a
EE.book Page 64 Tuesday, April 15, 2008 9:11 AM

4-65

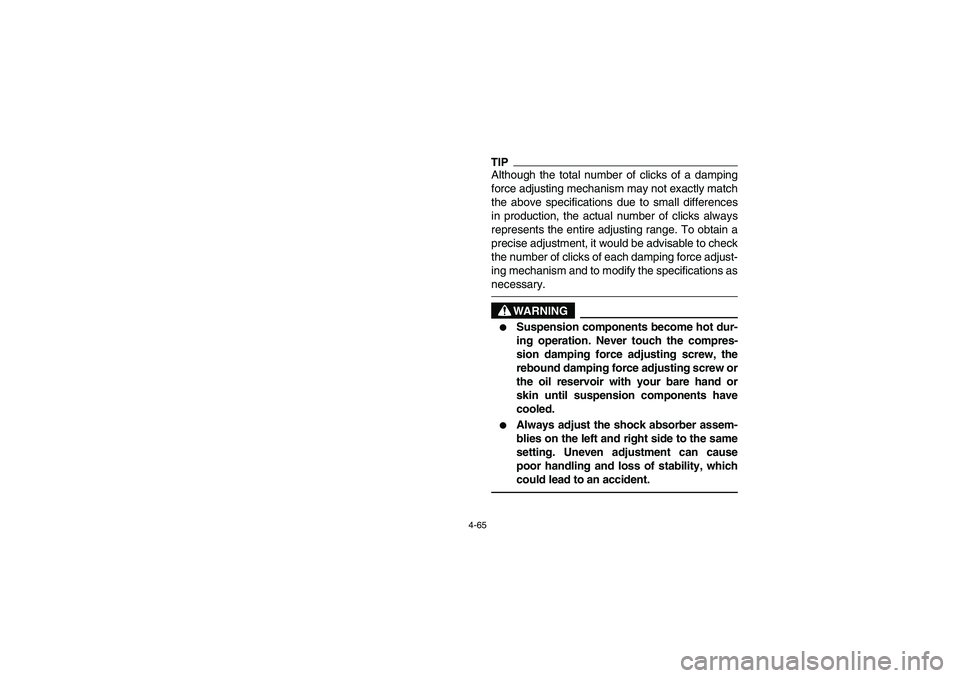

TIPAlthough the total number of clicks of a damping
force adjusting mechanism may not exactly match
the above specifications due to small differences
in production, the actual number of clicks always
represents the entire adjusting range. To obtain a
precise adjustment, it would be advisable to check
the number of clicks of each damping force adjust-
ing mechanism and to modify the specifications as
necessary.
WARNING


Suspension components become hot dur-
ing operation. Never touch the compres-
sion damping force adjusting screw, the
rebound damping force adjusting screw or
the oil reservoir with your bare hand or
skin until suspension components have
cooled.


Always adjust the shock absorber assem-
blies on the left and right side to the same
setting. Uneven adjustment can cause
poor handling and loss of stability, which
could lead to an accident.
EE.book Page 65 Tuesday, April 15, 2008 9:11 AM

4-66

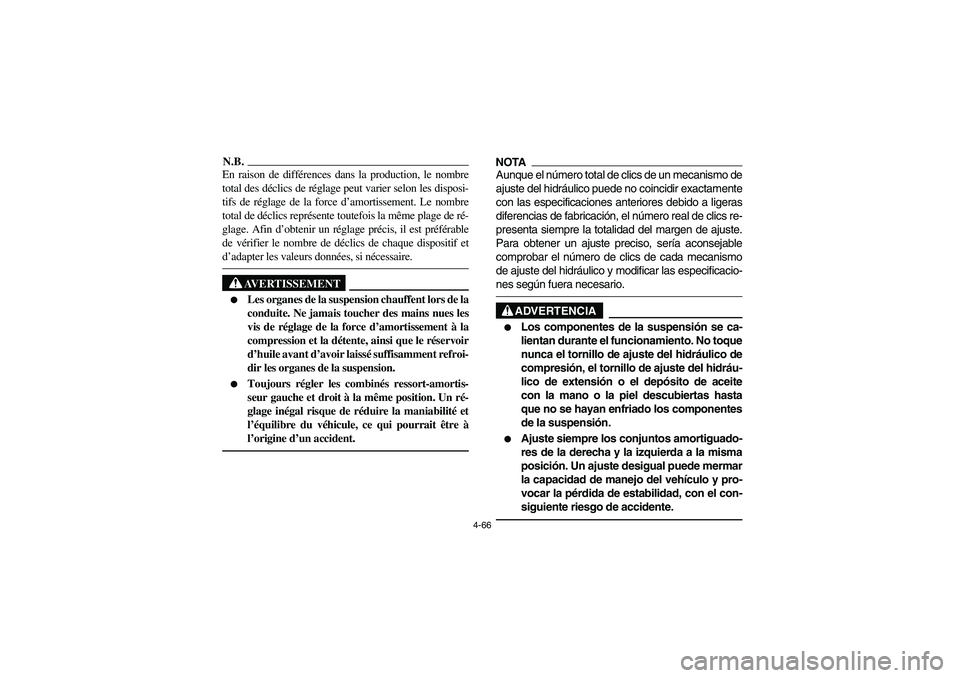

N.B.En raison de différences dans la production, le nombre
total des déclics de réglage peut varier selon les disposi-
tifs de réglage de la force d’amortissement. Le nombre
total de déclics représente toutefois la même plage de ré-
glage. Afin d’obtenir un réglage précis, il est préférable
de vérifier le nombre de déclics de chaque dispositif et
d’adapter les valeurs données, si nécessaire.
AVERTISSEMENT


Les organes de la suspension chauffent lors de la
conduite. Ne jamais toucher des mains nues les
vis de réglage de la force d’amortissement à la
compression et la détente, ainsi que le réservoir
d’huile avant d’avoir laissé suffisamment refroi-
dir les organes de la suspension.


Toujours régler les combinés ressort-amortis-
seur gauche et droit à la même position. Un ré-
glage inégal risque de réduire la maniabilité et
l’équilibre du véhicule, ce qui pourrait être à
l’origine d’un accident.
NOTAAunque el número total de clics de un mecanismo de
ajuste del hidráulico puede no coincidir exactamente
con las especificaciones anteriores debido a ligeras
diferencias de fabricación, el número real de clics re-
presenta siempre la totalidad del margen de ajuste.
Para obtener un ajuste preciso, sería aconsejable
comprobar el número de clics de cada mecanismo
de ajuste del hidráulico y modificar las especificacio-
nes según fuera necesario.
ADVERTENCIA

Los componentes de la suspensión se ca-
lientan durante el funcionamiento. No toque
nunca el tornillo de ajuste del hidráulico de
compresión, el tornillo de ajuste del hidráu-
lico de extensión o el depósito de aceite
con la mano o la piel descubiertas hasta
que no se hayan enfriado los componentes
de la suspensión.


Ajuste siempre los conjuntos amortiguado-
res de la derecha y la izquierda a la misma
posición. Un ajuste desigual puede mermar
la capacidad de manejo del vehículo y pro-
vocar la pérdida de estabilidad, con el con-
siguiente riesgo de accidente.
EE.book Page 66 Tuesday, April 15, 2008 9:11 AM

4-67
5UG1B002

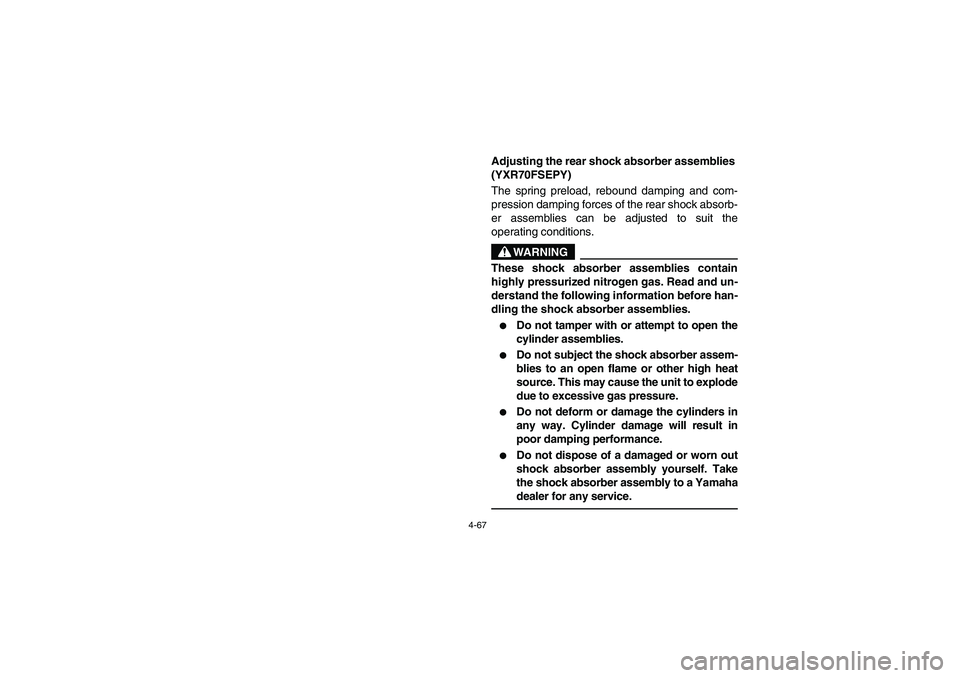

Adjusting the rear shock absorber assemblies
(YXR70FSEPY)
The spring preload, rebound damping and com-
pression damping forces of the rear shock absorb-
er assemblies can be adjusted to suit the
operating conditions.
WARNING
These shock absorber assemblies contain
highly pressurized nitrogen gas. Read and un-
derstand the following information before han-
dling the shock absorber assemblies.

Do not tamper with or attempt to open the
cylinder assemblies.


Do not subject the shock absorber assem-
blies to an open flame or other high heat
source. This may cause the unit to explode
due to excessive gas pressure.


Do not deform or damage the cylinders in
any way. Cylinder damage will result in
poor damping performance.


Do not dispose of a damaged or worn out
shock absorber assembly yourself. Take
the shock absorber assembly to a Yamaha
dealer for any service.
