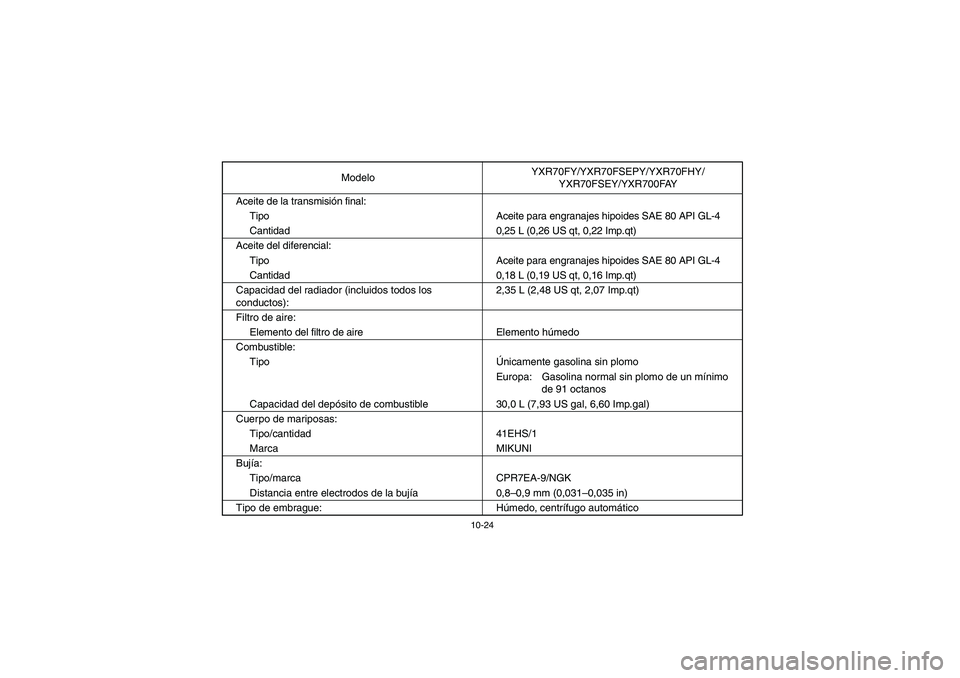

10-24
Aceite de la transmisión final:
Tipo Aceite para engranajes hipoides SAE 80 API GL-4
Cantidad 0,25 L (0,26 US qt, 0,22 Imp.qt)
Aceite del diferencial:
Tipo Aceite para engranajes hipoides SAE 80 API GL-4
Cantidad 0,18 L (0,19 US qt, 0,16 Imp.qt)
Capacidad del radiador (incluidos todos los
conductos):2,35 L (2,48 US qt, 2,07 Imp.qt)
Filtro de aire:
Elemento del filtro de aire Elemento húmedo
Combustible:
TipoÚnicamente gasolina sin plomo
Europa: Gasolina normal sin plomo de un mínimo
de 91 octanos
Capacidad del depósito de combustible 30,0 L (7,93 US gal, 6,60 Imp.gal)
Cuerpo de mariposas:
Tipo/cantidad 41EHS/1
Marca MIKUNI
Bujía:
Tipo/marca CPR7EA-9/NGK
Distancia entre electrodos de la bujía0,8–0,9 mm (0,031–0,035 in)
Tipo de embrague: Húmedo, centrífugo automático ModeloYXR70FY/YXR70FSEPY/YXR70FHY/
YXR70FSEY/YXR700FAY
EE.book Page 24 Tuesday, April 15, 2008 9:11 AM

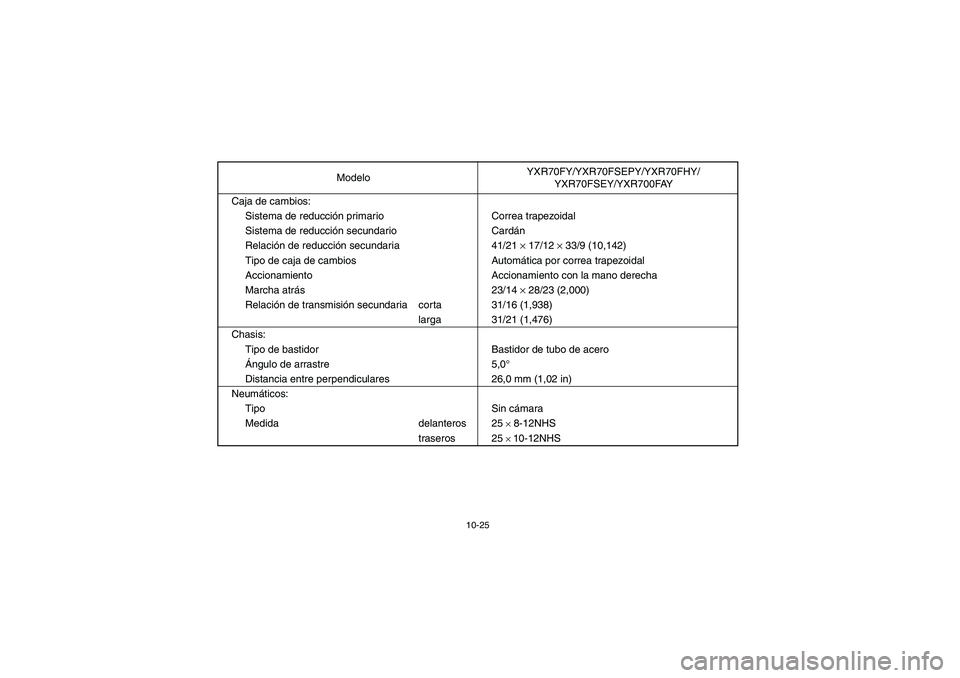

10-25
Caja de cambios:
Sistema de reducción primario Correa trapezoidal
Sistema de reducción secundario Cardán
Relación de reducción secundaria 41/21 × 17/12 × 33/9 (10,142)
Tipo de caja de cambios Automática por correa trapezoidal
Accionamiento Accionamiento con la mano derecha
Marcha atrás 23/14 × 28/23 (2,000)
Relación de transmisión secundaria corta 31/16 (1,938)
larga 31/21 (1,476)
Chasis:
Tipo de bastidor Bastidor de tubo de acero
Ángulo de arrastre 5,0°
Distancia entre perpendiculares 26,0 mm (1,02 in)
Neumáticos:
Tipo Sin cámara
Medida delanteros 25
× 8-12NHS
traseros 25 × 10-12NHS ModeloYXR70FY/YXR70FSEPY/YXR70FHY/
YXR70FSEY/YXR700FAY
EE.book Page 25 Tuesday, April 15, 2008 9:11 AM

10-26
Rueda:
Tipo Panel (YXR70FY/YXR70FHY/YXR700FAY)
Llanta de aleación (YXR70FSEPY/YXR70FSEY)
Ta m año llanta delanteros 12
× 6,0AT
traseros 12 × 7,5AT
Frenos:
Sistema Delantero y trasero unificados
Tipo delantero Dos discos
trasero Dos discos
Accionamiento Accionamiento con pedal
Suspensión:
Suspensión delantera Doble horquilla
Suspensión trasera Doble brazo oscilanteModeloYXR70FY/YXR70FSEPY/YXR70FHY/
YXR70FSEY/YXR700FAY
EE.book Page 26 Tuesday, April 15, 2008 9:11 AM

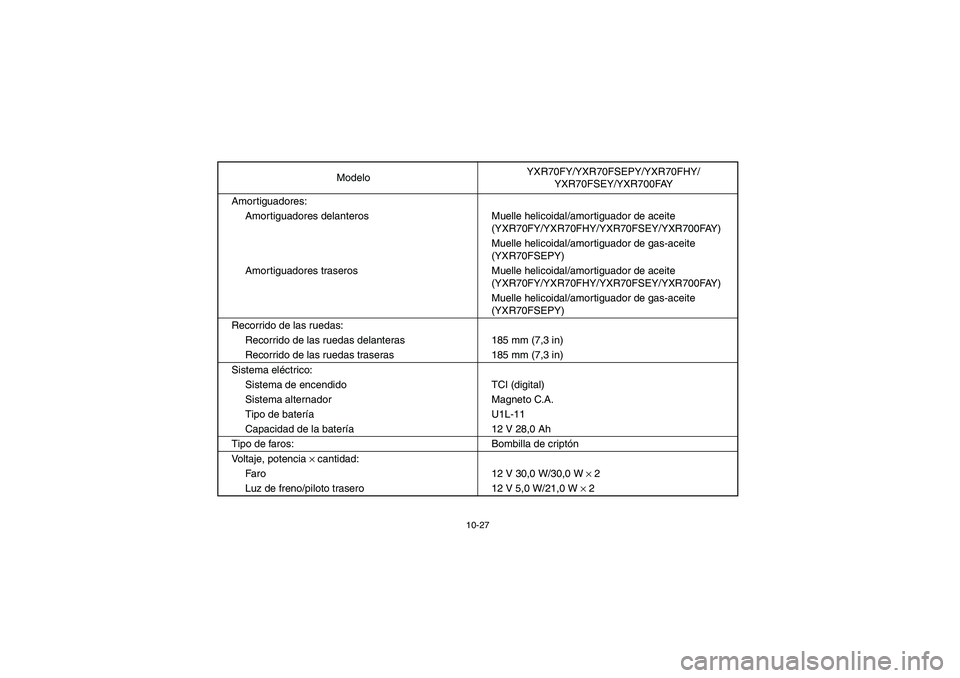

10-27
Amortiguadores:
Amortiguadores delanteros Muelle helicoidal/amortiguador de aceite
(YXR70FY/YXR70FHY/YXR70FSEY/YXR700FAY)
Muelle helicoidal/amortiguador de gas-aceite
(YXR70FSEPY)
Amortiguadores traseros Muelle helicoidal/amortiguador de aceite
(YXR70FY/YXR70FHY/YXR70FSEY/YXR700FAY)
Muelle helicoidal/amortiguador de gas-aceite
(YXR70FSEPY)
Recorrido de las ruedas:
Recorrido de las ruedas delanteras 185 mm (7,3 in)
Recorrido de las ruedas traseras 185 mm (7,3 in)
Sistema eléctrico:
Sistema de encendido TCI (digital)
Sistema alternador Magneto C.A.
Tipo de batería U1L-11
Capacidad de la batería 12 V 28,0 Ah
Tipo de faros: Bombilla de criptón
Voltaje, potencia × cantidad:
Faro 12 V 30,0 W/30,0 W × 2
Luz de freno/piloto trasero 12 V 5,0 W/21,0 W × 2 ModeloYXR70FY/YXR70FSEPY/YXR70FHY/
YXR70FSEY/YXR700FAY
EE.book Page 27 Tuesday, April 15, 2008 9:11 AM

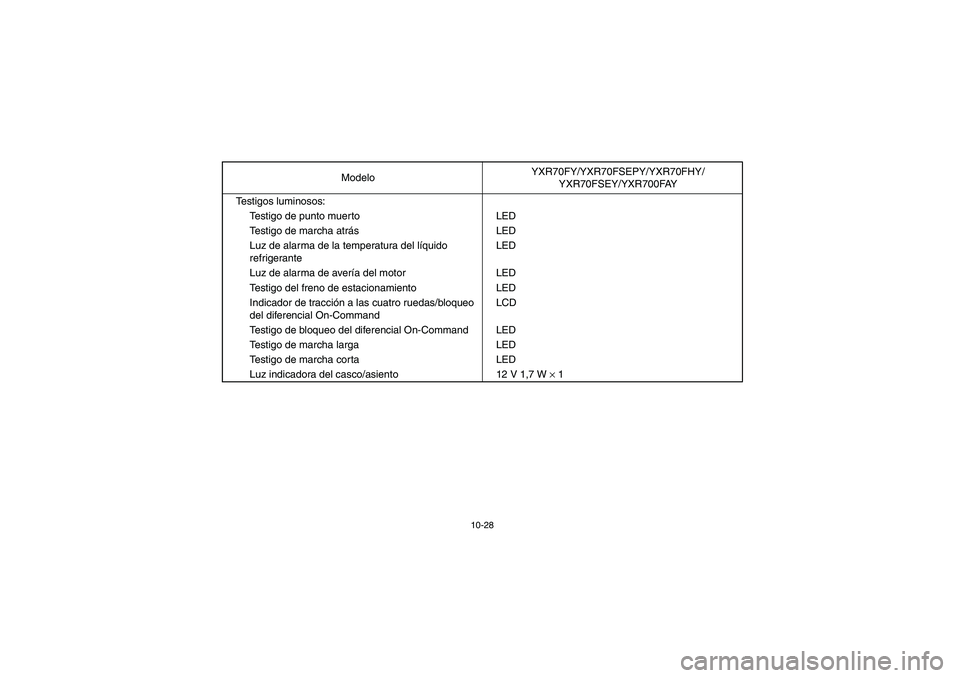

10-28
Testigos luminosos:
Testigo de punto muerto LED
Testigo de marcha atrásLED
Luz de alarma de la temperatura del líquido
refrigeranteLED
Luz de alarma de avería del motor LED
Testigo del freno de estacionamiento LED
Indicador de tracción a las cuatro ruedas/bloqueo
del diferencial On-CommandLCD
Testigo de bloqueo del diferencial On-Command LED
Testigo de marcha larga LED
Testigo de marcha corta LED
Luz indicadora del casco/asiento 12 V 1,7 W × 1 ModeloYXR70FY/YXR70FSEPY/YXR70FHY/
YXR70FSEY/YXR700FAY
EE.book Page 28 Tuesday, April 15, 2008 9:11 AM

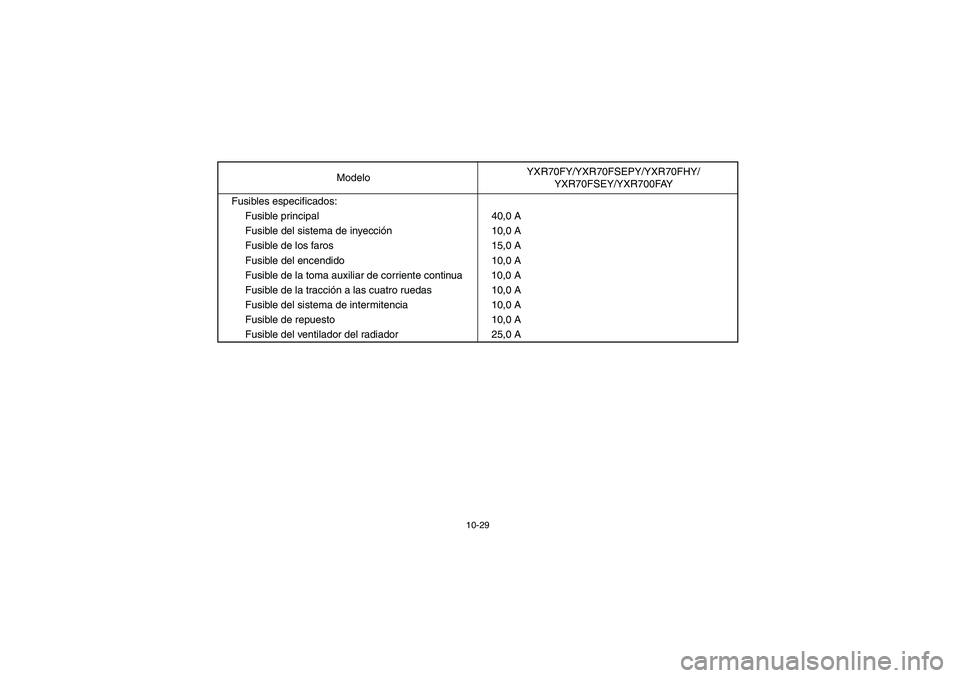

10-29
Fusibles especificados:
Fusible principal 40,0 A
Fusible del sistema de inyección10,0 A
Fusible de los faros 15,0 A
Fusible del encendido 10,0 A
Fusible de la toma auxiliar de corriente continua 10,0 A
Fusible de la tracción a las cuatro ruedas 10,0 A
Fusible del sistema de intermitencia 10,0 A
Fusible de repuesto 10,0 A
Fusible del ventilador del radiador 25,0 AModeloYXR70FY/YXR70FSEPY/YXR70FHY/
YXR70FSEY/YXR700FAY
EE.book Page 29 Tuesday, April 15, 2008 9:11 AM

10-30
EE.book Page 30 Tuesday, April 15, 2008 9:11 AM

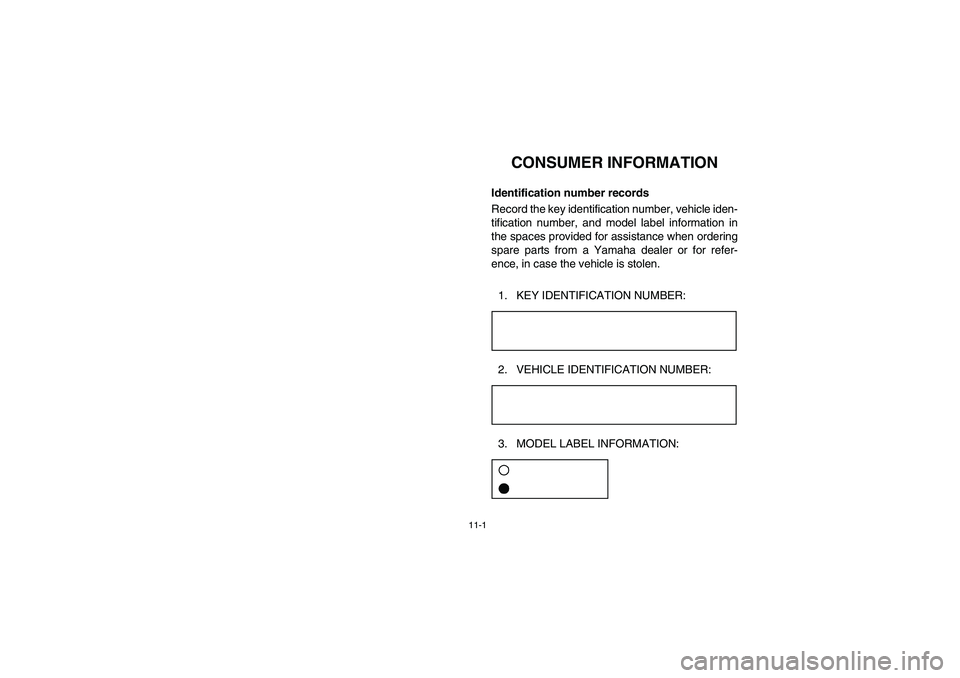

11-1
1-CONSUMER INFORMATION
EVU00090
Identification number records
Record the key identification number, vehicle iden-
tification number, and model label information in
the spaces provided for assistance when ordering
spare parts from a Yamaha dealer or for refer-
ence, in case the vehicle is stolen.
1. KEY IDENTIFICATION NUMBER:ACA-02E2. VEHICLE IDENTIFICATION NUMBER:ACA-02E3. MODEL LABEL INFORMATION:ACA-01E
