2009 YAMAHA RHINO 700 Manuale de Empleo (in Spanish)

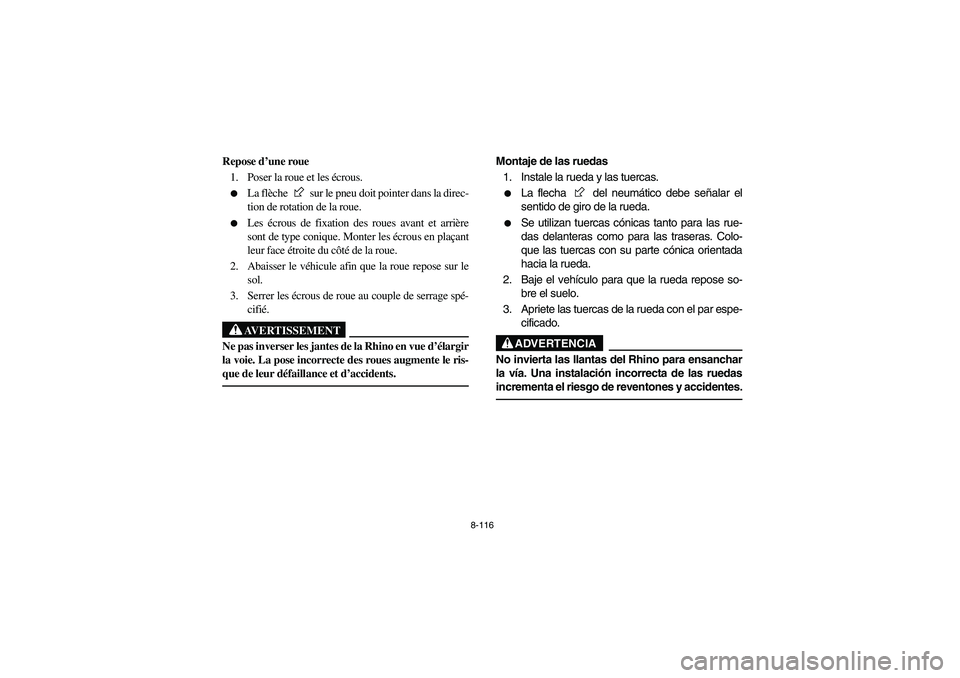

8-116
FVU00940
Repose d’une roue
1. Poser la roue et les écrous.

La flèche sur le pneu doit pointer dans la direc-
tion de rotation de la roue.


Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en plaçant
leur face étroite du côté de la roue.
2. Abaisser le véhicule afin que la roue repose sur le
sol.
3. Serrer les écrous de roue au couple de serrage spé-
cifié.AVERTISSEMENT
Ne pas inverser les jantes de la Rhino en vue d’élargir
la voie. La pose incorrecte des roues augmente le ris-
que de leur défaillance et d’accidents.
SVU00940
Montaje de las ruedas
1. Instale la rueda y las tuercas.

La flecha del neumático debe señalar el
sentido de giro de la rueda.


Se utilizan tuercas cónicas tanto para las rue-
das delanteras como para las traseras. Colo-
que las tuercas con su parte cónica orientada
hacia la rueda.
2. Baje el vehículo para que la rueda repose so-
bre el suelo.
3. Apriete las tuercas de la rueda con el par espe-
cificado.ADVERTENCIA
No invierta las llantas del Rhino para ensanchar
la vía. Una instalación incorrecta de las ruedas
incrementa el riesgo de reventones y accidentes.
EE.book Page 116 Tuesday, April 15, 2008 9:11 AM

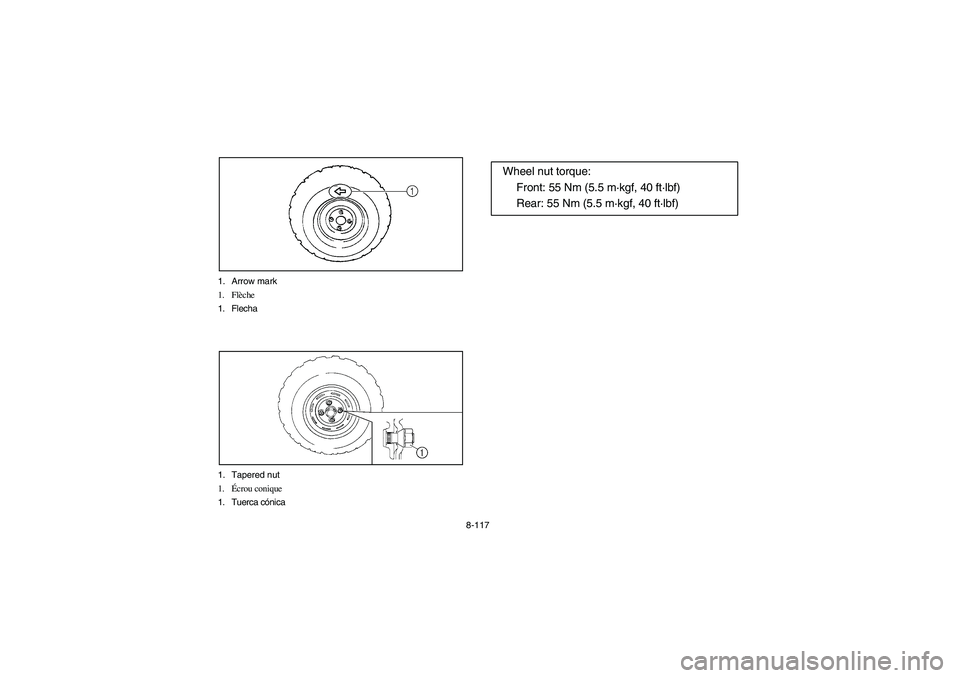

8-117 1. Arrow mark
1. Flèche
1. Flecha
1. Tapered nut
1.Écrou conique
1. Tuerca cónica
Wheel nut torque:
Front: 55 Nm (5.5 m·kgf, 40 ft·lbf)
Rear: 55 Nm (5.5 m·kgf, 40 ft·lbf)
EE.book Page 117 Tuesday, April 15, 2008 9:11 AM

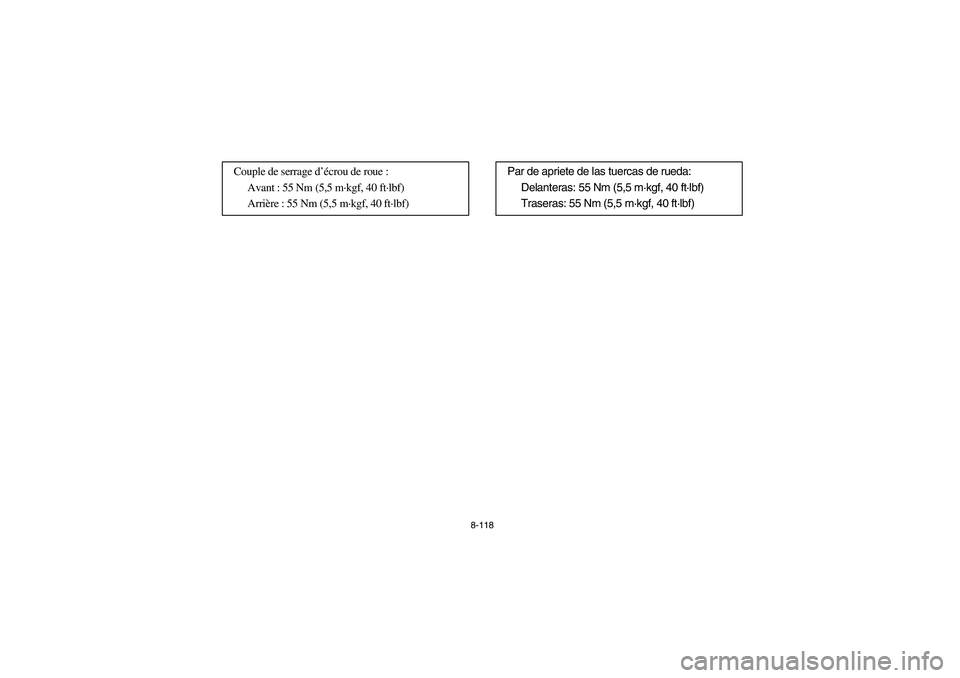

8-118
Couple de serrage d’écrou de roue :
Avant : 55 Nm (5,5 m·kgf, 40 ft·lbf)
Arrière : 55 Nm (5,5 m·kgf, 40 ft·lbf)
Par de apriete de las tuercas de rueda:
Delanteras: 55 Nm (5,5 m·kgf, 40 ft·lbf)
Traseras: 55 Nm (5,5 m·kgf, 40 ft·lbf)
EE.book Page 118 Tuesday, April 15, 2008 9:11 AM

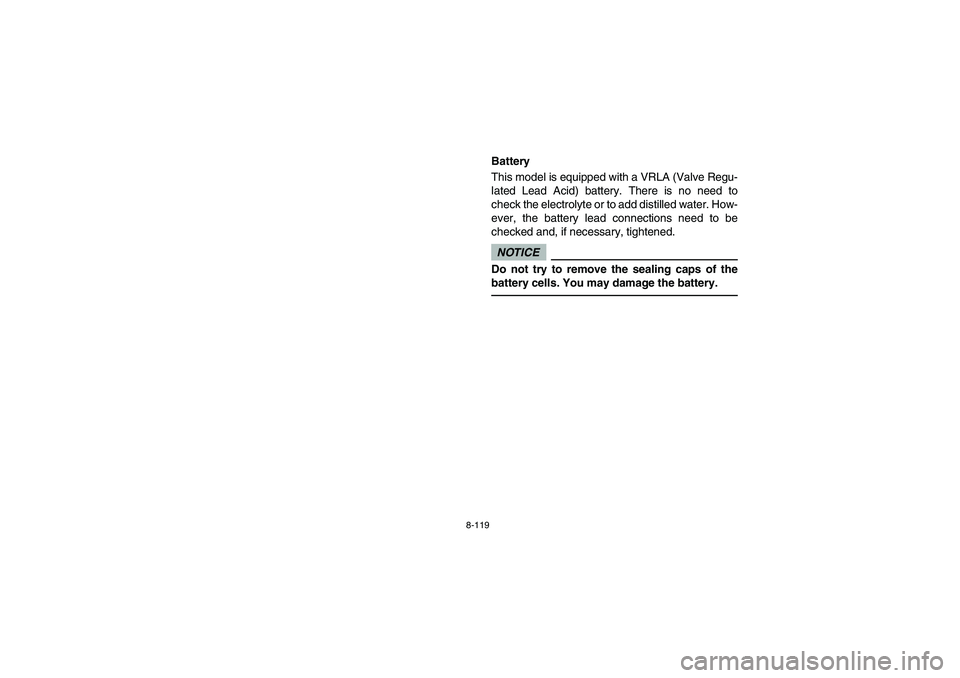

8-119
EVU00950
Battery
This model is equipped with a VRLA (Valve Regu-
lated Lead Acid) battery. There is no need to
check the electrolyte or to add distilled water. How-
ever, the battery lead connections need to be
checked and, if necessary, tightened.NOTICEDo not try to remove the sealing caps of the
battery cells. You may damage the battery.
EE.book Page 119 Tuesday, April 15, 2008 9:11 AM

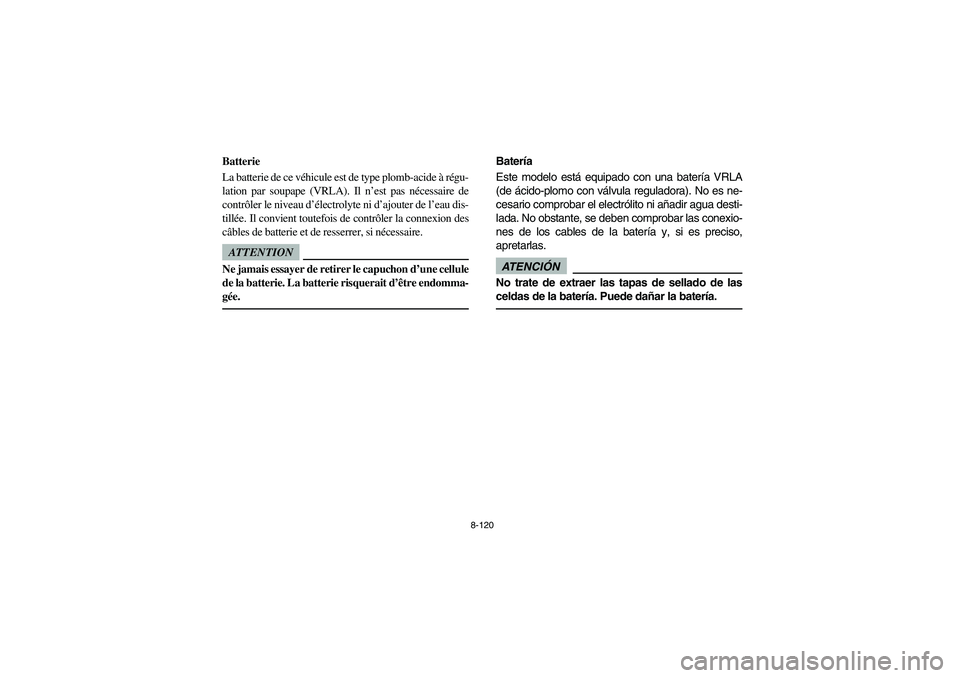

8-120
FVU00950
Batterie
La batterie de ce véhicule est de type plomb-acide à régu-
lation par soupape (VRLA). Il n’est pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter de l’eau dis-
tillée. Il convient toutefois de contrôler la connexion des
câbles de batterie et de resserrer, si nécessaire.ATTENTIONNe jamais essayer de retirer le capuchon d’une cellule
de la batterie. La batterie risquerait d’être endomma-
gée.
SVU00950
Batería
Este modelo está equipado con una batería VRLA
(de ácido-plomo con válvula reguladora). No es ne-
cesario comprobar el electrólito ni añadir agua desti-
lada. No obstante, se deben comprobar las conexio-
nes de los cables de la batería y, si es preciso,
apretarlas.ATENCIÓNNo trate de extraer las tapas de sellado de las
celdas de la batería. Puede dañar la batería.
EE.book Page 120 Tuesday, April 15, 2008 9:11 AM

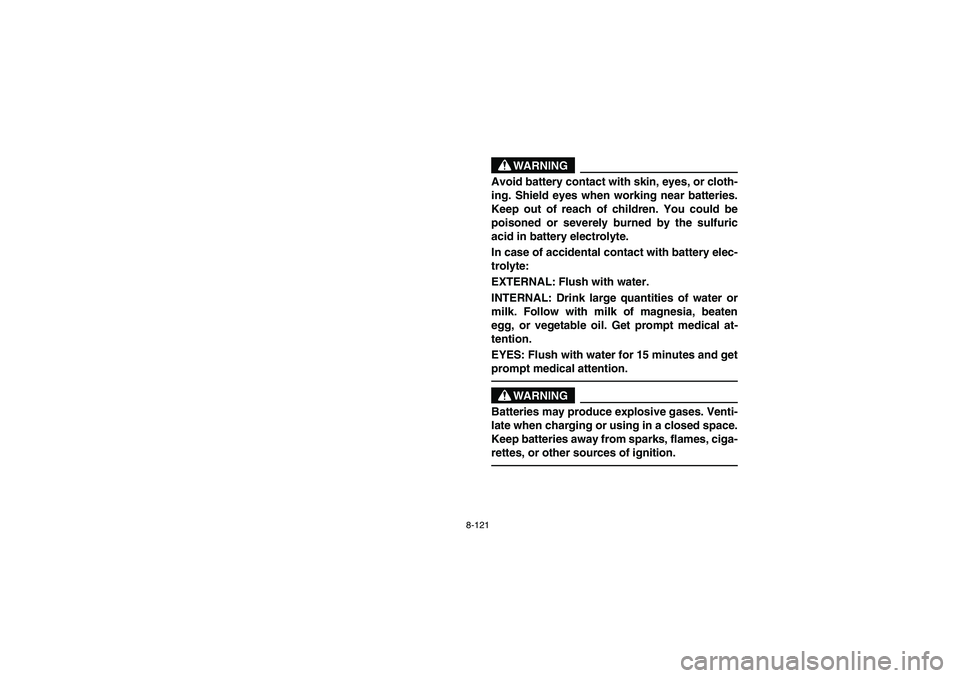

8-121
WARNING
Avoid battery contact with skin, eyes, or cloth-
ing. Shield eyes when working near batteries.
Keep out of reach of children. You could be
poisoned or severely burned by the sulfuric
acid in battery electrolyte.
In case of accidental contact with battery elec-
trolyte:
EXTERNAL: Flush with water.
INTERNAL: Drink large quantities of water or
milk. Follow with milk of magnesia, beaten
egg, or vegetable oil. Get prompt medical at-
tention.
EYES: Flush with water for 15 minutes and get
prompt medical attention.
WARNING
Batteries may produce explosive gases. Venti-
late when charging or using in a closed space.
Keep batteries away from sparks, flames, ciga-
rettes, or other sources of ignition.
EE.book Page 121 Tuesday, April 15, 2008 9:11 AM

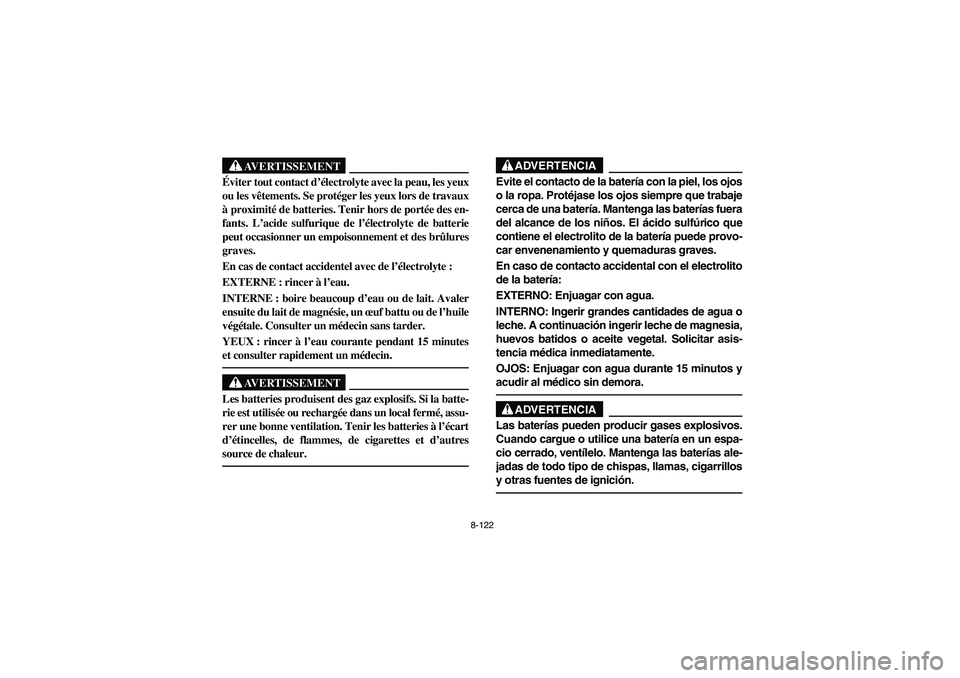

8-122
AVERTISSEMENT
Éviter tout contact d’électrolyte avec la peau, les yeux
ou les vêtements. Se protéger les yeux lors de travaux
à proximité de batteries. Tenir hors de portée des en-
fants. L’acide sulfurique de l’électrolyte de batterie
peut occasionner un empoisonnement et des brûlures
graves.
En cas de contact accidentel avec de l’électrolyte :
EXTERNE : rincer à l’eau.
INTERNE : boire beaucoup d’eau ou de lait. Avaler
ensuite du lait de magnésie, un œuf battu ou de l’huile
végétale. Consulter un médecin sans tarder.
YEUX : rincer à l’eau courante pendant 15 minutes
et consulter rapidement un médecin.
AVERTISSEMENT
Les batteries produisent des gaz explosifs. Si la batte-
rie est utilisée ou rechargée dans un local fermé, assu-
rer une bonne ventilation. Tenir les batteries à l’écart
d’étincelles, de flammes, de cigarettes et d’autres
source de chaleur.
ADVERTENCIA
Evite el contacto de la batería con la piel, los ojos
o la ropa. Protéjase los ojos siempre que trabaje
cerca de una batería. Mantenga las baterías fuera
del alcance de los niños. El ácido sulfúrico que
contiene el electrolito de la batería puede provo-
car envenenamiento y quemaduras graves.
En caso de contacto accidental con el electrolito
de la batería:
EXTERNO: Enjuagar con agua.
INTERNO: Ingerir grandes cantidades de agua o
leche. A continuación ingerir leche de magnesia,
huevos batidos o aceite vegetal. Solicitar asis-
tencia médica inmediatamente.
OJOS: Enjuagar con agua durante 15 minutos y
acudir al médico sin demora.
ADVERTENCIA
Las baterías pueden producir gases explosivos.
Cuando cargue o utilice una batería en un espa-
cio cerrado, ventílelo. Mantenga las baterías ale-
jadas de todo tipo de chispas, llamas, cigarrillos
y otras fuentes de ignición.
EE.book Page 122 Wednesday, April 16, 2008 6:23 PM

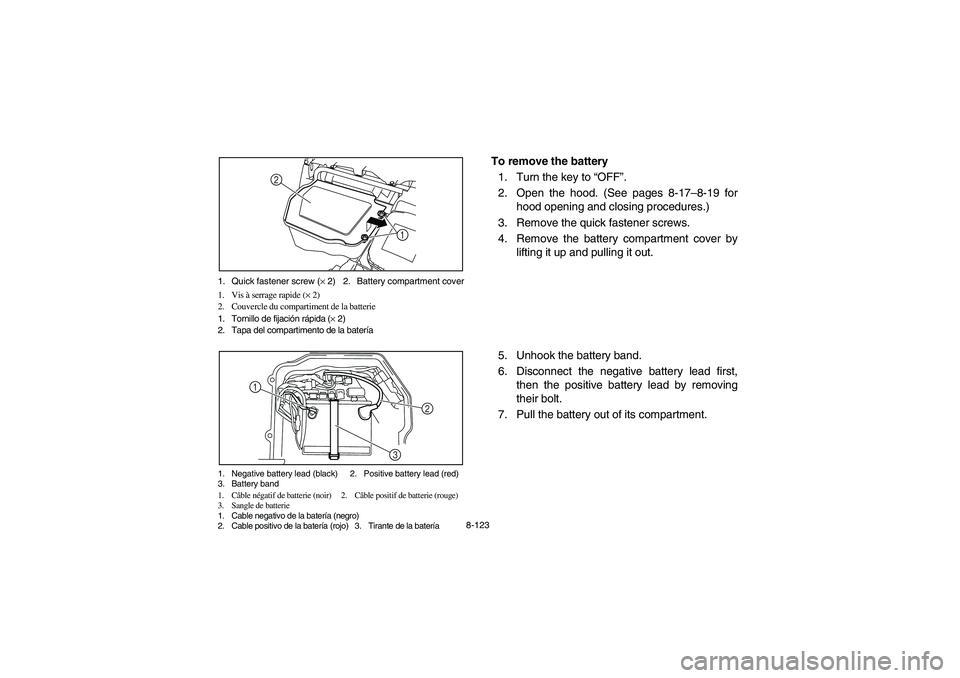

8-123 1. Quick fastener screw (× 2) 2. Battery compartment cover
1. Vis à serrage rapide (× 2)
2. Couvercle du compartiment de la batterie
1. Tornillo de fijación rápida (× 2)
2. Tapa del compartimento de la batería
1
2
1. Negative battery lead (black) 2. Positive battery lead (red)
3. Battery band
1. Câble négatif de batterie (noir) 2. Câble positif de batterie (rouge)
3. Sangle de batterie
1. Cable negativo de la batería (negro)
2. Cable positivo de la batería (rojo) 3. Tirante de la batería
2
3 1
EVU00960
To remove the battery
1. Turn the key to “OFF”.
2. Open the hood. (See pages 8-17–8-19 for
hood opening and closing procedures.)
3. Remove the quick fastener screws.
4. Remove the battery compartment cover by
lifting it up and pulling it out.
5. Unhook the battery band.
6. Disconnect the negative battery lead first,
then the positive battery lead by removing
their bolt.
7. Pull the battery out of its compartment.
EE.book Page 123 Tuesday, April 15, 2008 9:11 AM
