8-156
FVU01010

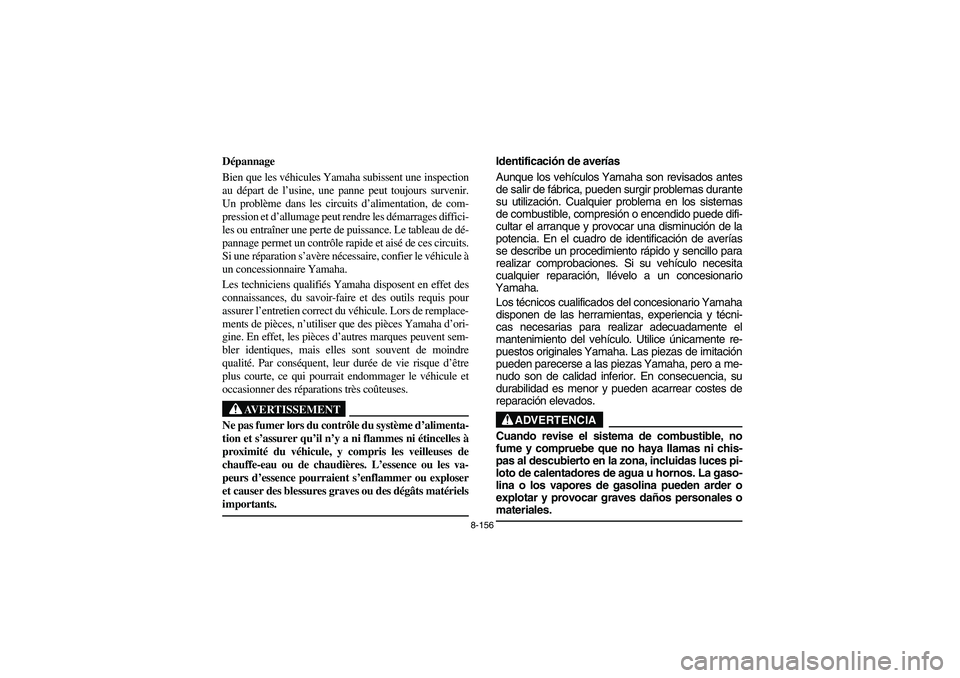

Dépannage
Bien que les véhicules Yamaha subissent une inspection
au départ de l’usine, une panne peut toujours survenir.
Un problème dans les circuits d’alimentation, de com-
pression et d’allumage peut rendre les démarrages diffici-
les ou entraîner une perte de puissance. Le tableau de dé-
pannage permet un contrôle rapide et aisé de ces circuits.
Si une réparation s’avère nécessaire, confier le véhicule à
un concessionnaire Yamaha.
Les techniciens qualifiés Yamaha disposent en effet des
connaissances, du savoir-faire et des outils requis pour
assurer l’entretien correct du véhicule. Lors de remplace-
ments de pièces, n’utiliser que des pièces Yamaha d’ori-
gine. En effet, les pièces d’autres marques peuvent sem-
bler identiques, mais elles sont souvent de moindre
qualité. Par conséquent, leur durée de vie risque d’être
plus courte, ce qui pourrait endommager le véhicule et
occasionner des réparations très coûteuses.
AVERTISSEMENT
Ne pas fumer lors du contrôle du système d’alimenta-
tion et s’assurer qu’il n’y a ni flammes ni étincelles à
proximité du véhicule, y compris les veilleuses de
chauffe-eau ou de chaudières. L’essence ou les va-
peurs d’essence pourraient s’enflammer ou exploser
et causer des blessures graves ou des dégâts matériels
importants.
SVU01010
Identificación de averías
Aunque los vehículos Yamaha son revisados antes
de salir de fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los sistemas
de combustible, compresión o encendido puede difi-
cultar el arranque y provocar una disminución de la
potencia. En el cuadro de identificación de averías
se describe un procedimiento rápido y sencillo para
realizar comprobaciones. Si su vehículo necesita
cualquier reparación, llévelo a un concesionario
Yamaha.
Los técnicos cualificados del concesionario Yamaha
disponen de las herramientas, experiencia y técni-
cas necesarias para realizar adecuadamente el
mantenimiento del vehículo. Utilice únicamente re-
puestos originales Yamaha. Las piezas de imitación
pueden parecerse a las piezas Yamaha, pero a me-
nudo son de calidad inferior. En consecuencia, su
durabilidad es menor y pueden acarrear costes de
reparación elevados.
ADVERTENCIA
Cuando revise el sistema de combustible, no
fume y compruebe que no haya llamas ni chis-
pas al descubierto en la zona, incluidas luces pi-
loto de calentadores de agua u hornos. La gaso-
lina o los vapores de gasolina pueden arder o
explotar y provocar graves daños personales o
materiales.
EE.book Page 156 Wednesday, April 16, 2008 7:56 PM

8-157
5B410024

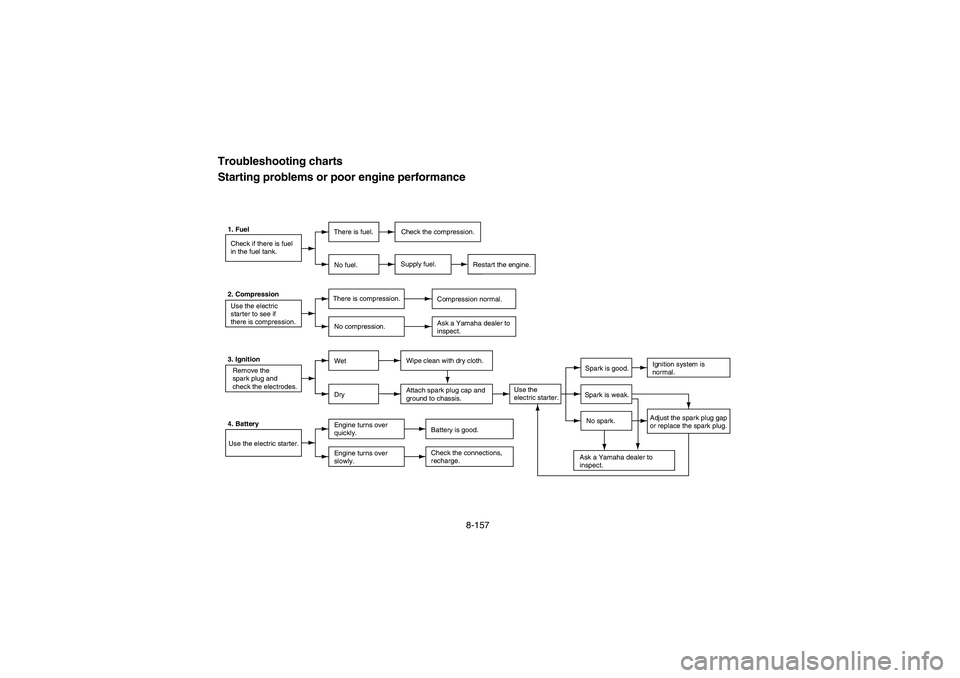

Troubleshooting charts
Starting problems or poor engine performance1. Fuel
Check if there is fuel
in the fuel tank.There is fuel.
Restart the engine.
No fuel.Supply fuel.
2. Compression
Use the electric
starter to see if
there is compression.There is compression.
Compression normal.
No compression.Ask a Yamaha dealer to
inspect.
3. Ignition
Remove the
spark plug and
check the electrodes.WetWipe clean with dry cloth.
DryAttach spark plug cap and
ground to chassis.Use the
electric starter.Spark is good.Ignition system is
normal.
Spark is weak.
Adjust the spark plug gap
or replace the spark plug. No spark.
Ask a Yamaha dealer to
inspect. 4. Battery
Use the electric starter.Engine turns over
quickly.Battery is good.
Engine turns over
slowly.Check the connections,
recharge.
Check the compression.
EE.book Page 157 Tuesday, April 15, 2008 9:11 AM

8-158

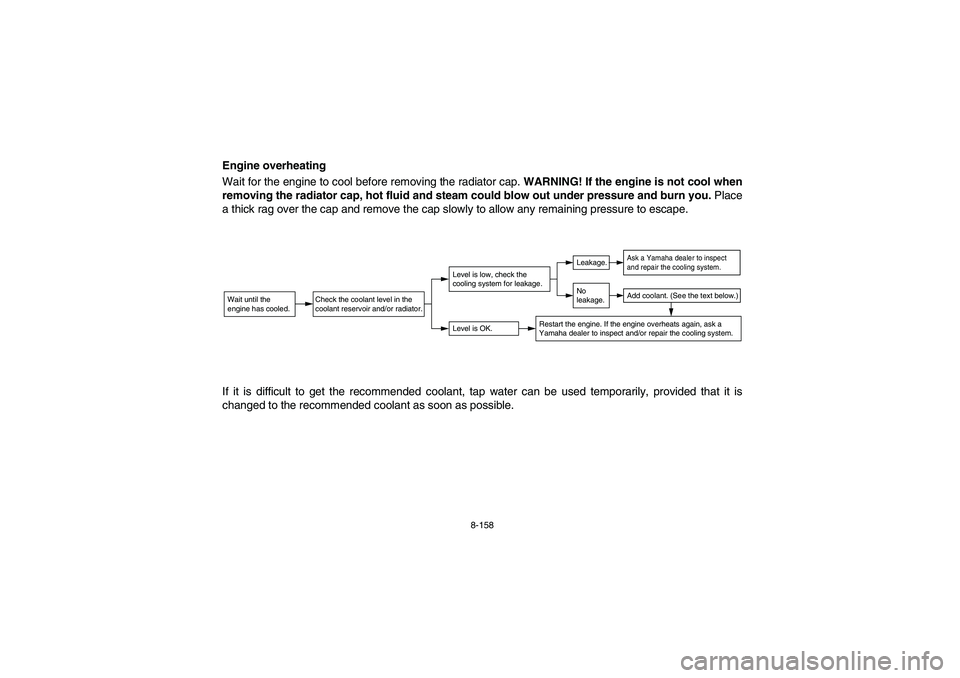

Engine overheating
Wait for the engine to cool before removing the radiator cap. WARNING! If the engine is not cool when
removing the radiator cap, hot fluid and steam could blow out under pressure and burn you. Place
a thick rag over the cap and remove the cap slowly to allow any remaining pressure to escape.
If it is difficult to get the recommended coolant, tap water can be used temporarily, provided that it is
changed to the recommended coolant as soon as possible.Wait until the
engine has cooled.
Check the coolant level in the
coolant reservoir and/or radiator.
Level is OK.Level is low, check the
cooling system for leakage.
No
leakage.Leakage.
Ask a Yamaha dealer to inspect
and repair the cooling system.Add coolant. (See the text below.)
Restart the engine. If the engine overheats again, ask a
Yamaha dealer to inspect and/or repair the cooling system.
EE.book Page 158 Tuesday, April 15, 2008 9:11 AM

8-159
5B410024

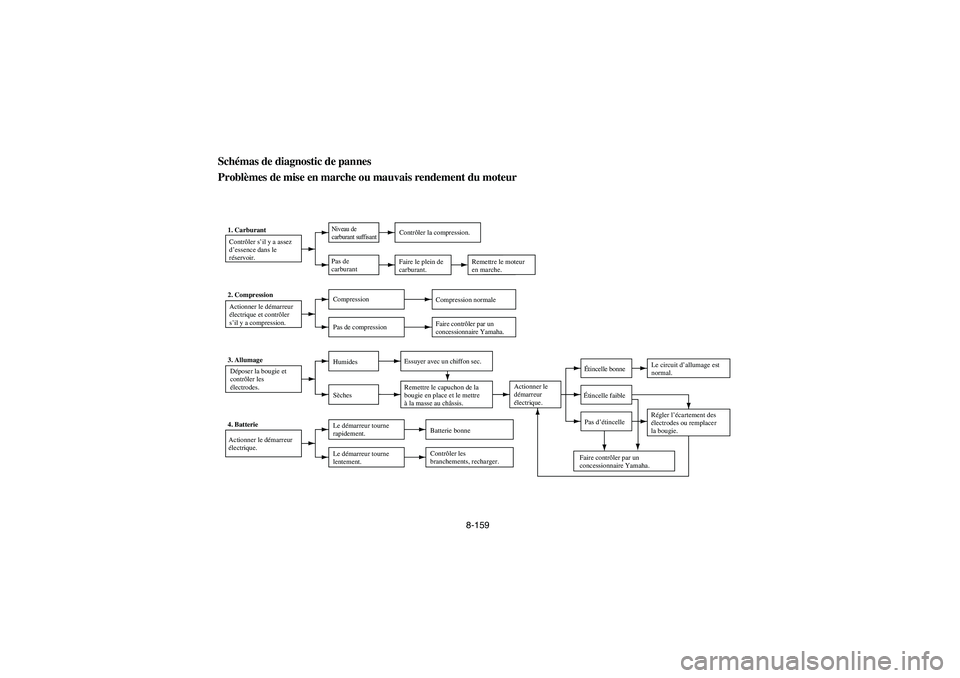

Schémas de diagnostic de pannes
Problèmes de mise en marche ou mauvais rendement du moteur1. Carburant
Contrôler s’il y a assez
d’essence dans le
réservoir.
Niveau de
carburant suffisant
Remettre le moteur
en marche. Pas de
carburantFaire le plein de
carburant.
2. Compression
Actionner le démarreur
électrique et contrôler
s’il y a compression.Compression
Compression normale
Pas de compressionFaire contrôler par un
concessionnaire Yamaha.
3. Allumage
Déposer la bougie et
contrôler les
électrodes.HumidesEssuyer avec un chiffon sec.
SèchesRemettre le capuchon de la
bougie en place et le mettre
à la masse au châssis.Actionner le
démarreur
électrique.Étincelle bonneLe circuit d’allumage est
normal.
Étincelle faible
Régler l’écartement des
électrodes ou remplacer
la bougie. Pas d’étincelle
Faire contrôler par un
concessionnaire Yamaha. 4. Batterie
Actionner le démarreur
électrique.Le démarreur tourne
rapidement.Batterie bonne
Le démarreur tourne
lentement.Contrôler les
branchements, recharger.
Contrôler la compression.
EE.book Page 159 Tuesday, April 15, 2008 9:11 AM

8-160

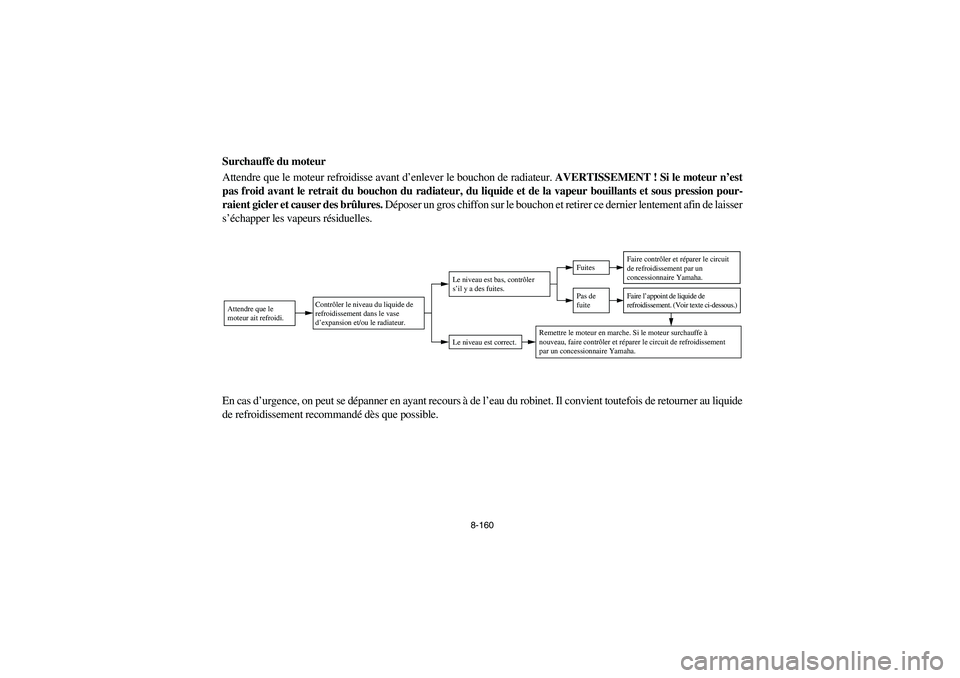

Surchauffe du moteur
Attendre que le moteur refroidisse avant d’enlever le bouchon de radiateur. AVERTISSEMENT ! Si le moteur n’est
pas froid avant le retrait du bouchon du radiateur, du liquide et de la vapeur bouillants et sous pression pour-
raient gicler et causer des brûlures. Déposer un gros chiffon sur le bouchon et retirer ce dernier lentement afin de laisser
s’échapper les vapeurs résiduelles.
En cas d’urgence, on peut se dépanner en ayant recours à de l’eau du robinet. Il convient toutefois de retourner au liquide
de refroidissement recommandé dès que possible.Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide de
refroidissement dans le vase
d’expansion et/ou le radiateur.
Le niveau est correct.Le niveau est bas, contrôler
s’il y a des fuites.
Pas de
fuiteFuites
Faire contrôler et réparer le circuit
de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir texte ci-dessous.)
Remettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de refroidissement
par un concessionnaire Yamaha.
EE.book Page 160 Tuesday, April 15, 2008 9:11 AM

8-161
5B410024
Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motor1. Gasolina
Comprobar si hay
gasolina en el depósito.Hay gasolina.
Volver a arrancar el
motor. No hay
gasolina.Poner gasolina.
2. Compresión
Accionar el arranque
eléctrico para comprobar
si hay compresión.Hay compresión.
Compresión normal.
No hay compresión.Revisar en un
concesionario Yamaha.
3. Encendido
Extraer la bujía y
comprobar los
electrodos.HúmedosLimpiarlos con un paño seco.
SecosColocar la tapa de bujía y
ponerla a masa en el chasis.Accionar el
arranque
eléctrico.La chispa es
correcta.El sistema de encendido
funciona bien.
Chispa débil.
Ajustar la distancia entre
electrodos o cambiar la
bujía. No hay chispa.
Revisar en un concesionario
Yamaha. 4. Batería
Accionar el arranque
eléctrico.El motor gira
rápidamente.La batería está en buen
estado.
El motor gira
lentamente.Comprobar conexiones,
recargar.
Comprobar la compresión.
EE.book Page 161 Tuesday, April 15, 2008 9:11 AM

8-162

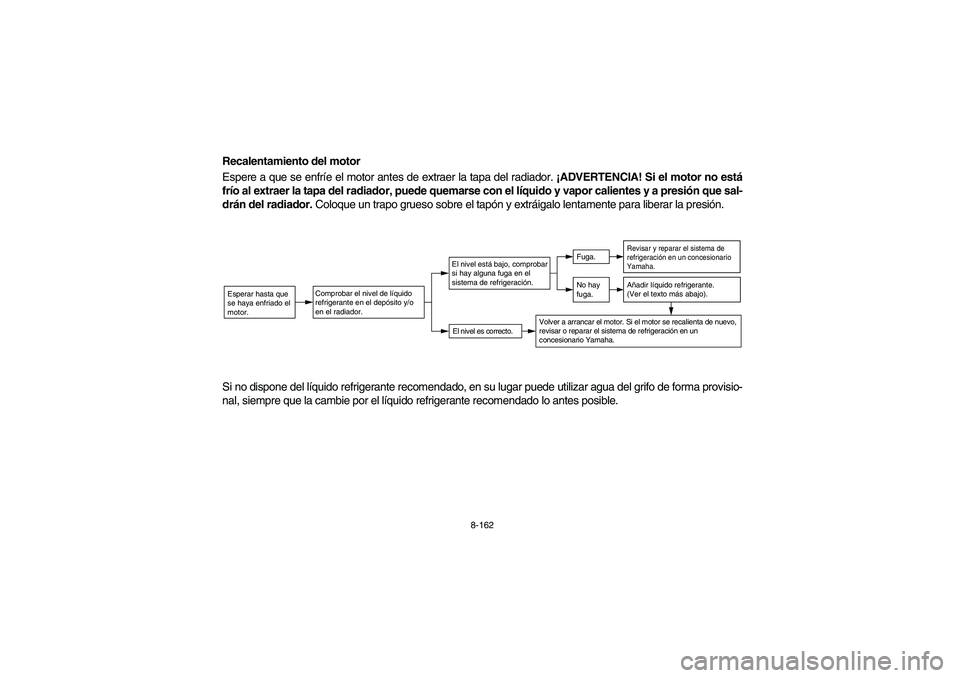

Recalentamiento del motor
Espere a que se enfríe el motor antes de extraer la tapa del radiador. ¡ADVERTENCIA! Si el motor no está
frío al extraer la tapa del radiador, puede quemarse con el líquido y vapor calientes y a presión que sal-
drán del radiador. Coloque un trapo grueso sobre el tapón y extráigalo lentamente para liberar la presión.
Si no dispone del líquido refrigerante recomendado, en su lugar puede utilizar agua del grifo de forma provisio-
nal, siempre que la cambie por el líquido refrigerante recomendado lo antes posible.Esperar hasta que
se haya enfriado el
motor.
Comprobar el nivel de líquido
refrigerante en el depósito y/o
en el radiador.
El nivel es correcto.El nivel está bajo, comprobar
si hay alguna fuga en el
sistema de refrigeración.
No hay
fuga.Fuga.
Revisar y reparar el sistema de
refrigeración en un concesionario
Yamaha.Añadir líquido refrigerante.
(Ver el texto más abajo).
Volver a arrancar el motor. Si el motor se recalienta de nuevo,
revisar o reparar el sistema de refrigeración en un
concesionario Yamaha.
EE.book Page 162 Tuesday, April 15, 2008 9:11 AM

9-1
EVU01030

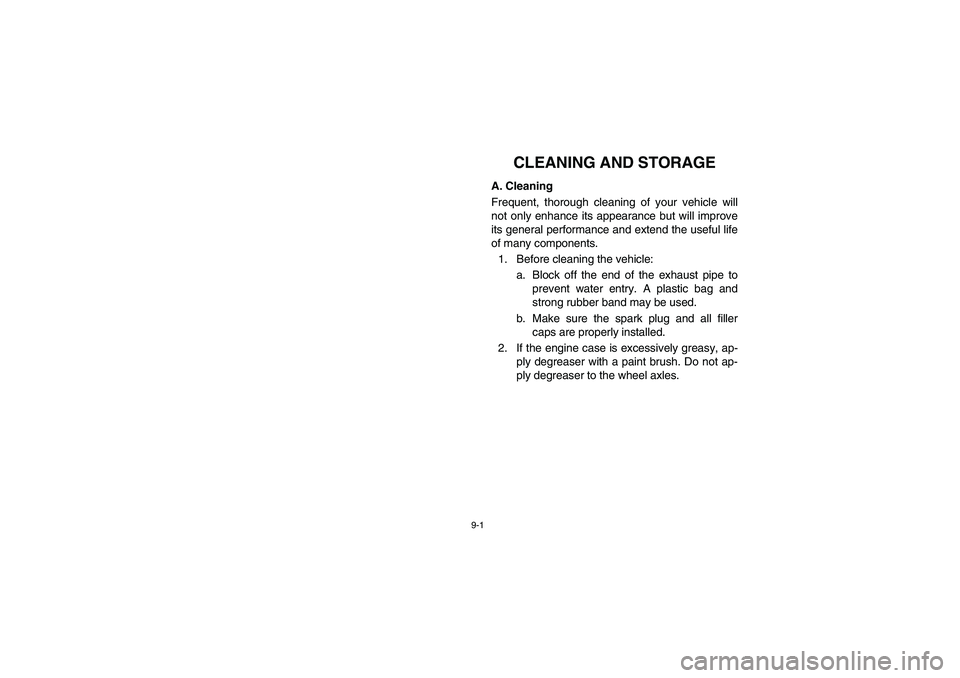

1-CLEANING AND STORAGE
A. Cleaning
Frequent, thorough cleaning of your vehicle will
not only enhance its appearance but will improve
its general performance and extend the useful life
of many components.
1. Before cleaning the vehicle:
a. Block off the end of the exhaust pipe to
prevent water entry. A plastic bag and
strong rubber band may be used.
b. Make sure the spark plug and all filler
caps are properly installed.
2. If the engine case is excessively greasy, ap-
ply degreaser with a paint brush. Do not ap-
ply degreaser to the wheel axles.
