8-92
FVU00850

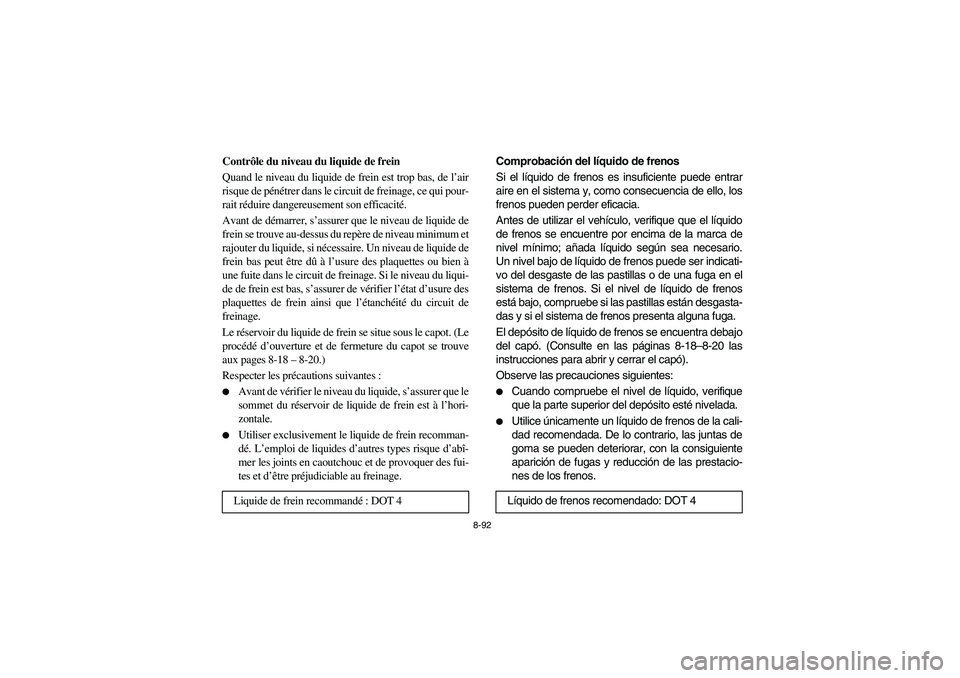

Contrôle du niveau du liquide de frein
Quand le niveau du liquide de frein est trop bas, de l’air
risque de pénétrer dans le circuit de freinage, ce qui pour-
rait réduire dangereusement son efficacité.
Avant de démarrer, s’assurer que le niveau de liquide de
frein se trouve au-dessus du repère de niveau minimum et
rajouter du liquide, si nécessaire. Un niveau de liquide de
frein bas peut être dû à l’usure des plaquettes ou bien à
une fuite dans le circuit de freinage. Si le niveau du liqui-
de de frein est bas, s’assurer de vérifier l’état d’usure des
plaquettes de frein ainsi que l’étanchéité du circuit de
freinage.
Le réservoir du liquide de frein se situe sous le capot. (Le
procédé d’ouverture et de fermeture du capot se trouve
aux pages 8-18– 8-20.)
Respecter les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer que le
sommet du réservoir de liquide de frein est à l’hori-
zontale.


Utiliser exclusivement le liquide de frein recomman-
dé. L’emploi de liquides d’autres types risque d’abî-
mer les joints en caoutchouc et de provoquer des fui-
tes et d’être préjudiciable au freinage.
Liquide de frein recommandé: DOT 4
SVU00850
Comprobación del líquido de frenos
Si el líquido de frenos es insuficiente puede entrar
aire en el sistema y, como consecuencia de ello, los
frenos pueden perder eficacia.
Antes de utilizar el vehículo, verifique que el líquido
de frenos se encuentre por encima de la marca de
nivel mínimo; añada líquido según sea necesario.
Un nivel bajo de líquido de frenos puede ser indicati-
vo del desgaste de las pastillas o de una fuga en el
sistema de frenos. Si el nivel de líquido de frenos
está bajo, compruebe si las pastillas están desgasta-
das y si el sistema de frenos presenta alguna fuga.
El depósito de líquido de frenos se encuentra debajo
del capó. (Consulte en las páginas 8-18–8-20 las
instrucciones para abrir y cerrar el capó).
Observe las precauciones siguientes:

Cuando compruebe el nivel de líquido, verifique
que la parte superior del depósito esté nivelada.


Utilice únicamente un líquido de frenos de la cali-
dad recomendada. De lo contrario, las juntas de
goma se pueden deteriorar, con la consiguiente
aparición de fugas y reducción de las prestacio-
nes de los frenos.
Líquido de frenos recomendado: DOT 4
EE.book Page 92 Tuesday, April 15, 2008 9:11 AM

8-93

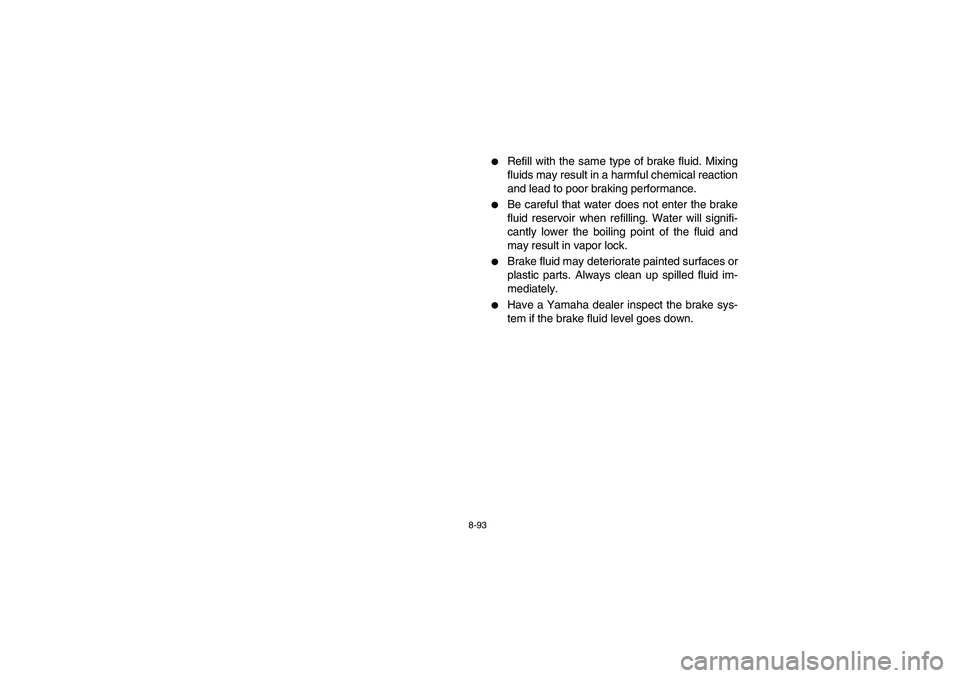

Refill with the same type of brake fluid. Mixing
fluids may result in a harmful chemical reaction
and lead to poor braking performance.


Be careful that water does not enter the brake
fluid reservoir when refilling. Water will signifi-
cantly lower the boiling point of the fluid and
may result in vapor lock.


Brake fluid may deteriorate painted surfaces or
plastic parts. Always clean up spilled fluid im-
mediately.


Have a Yamaha dealer inspect the brake sys-
tem if the brake fluid level goes down.
EE.book Page 93 Tuesday, April 15, 2008 9:11 AM

8-94

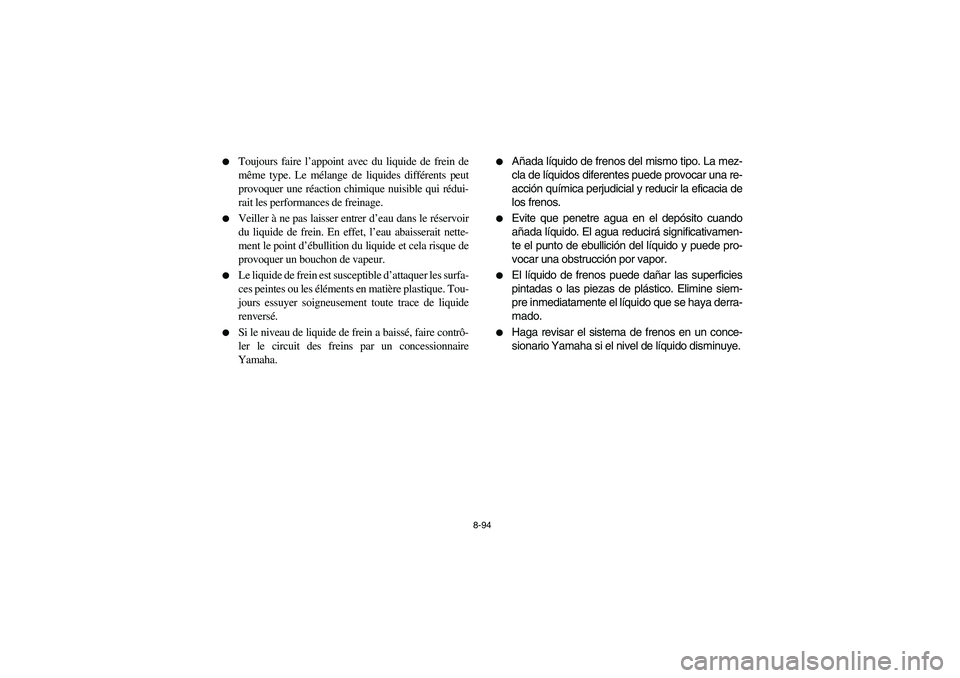

Toujours faire l’appoint avec du liquide de frein de
même type. Le mélange de liquides différents peut
provoquer une réaction chimique nuisible qui rédui-
rait les performances de freinage.


Veiller à ne pas laisser entrer d’eau dans le réservoir
du liquide de frein. En effet, l’eau abaisserait nette-
ment le point d’ébullition du liquide et cela risque de
provoquer un bouchon de vapeur.


Le liquide de frein est susceptible d’attaquer les surfa-
ces peintes ou les éléments en matière plastique. Tou-
jours essuyer soigneusement toute trace de liquide
renversé.


Si le niveau de liquide de frein a baissé, faire contrô-
ler le circuit des freins par un concessionnaire
Yamaha.


Añada líquido de frenos del mismo tipo. La mez-
cla de líquidos diferentes puede provocar una re-
acción química perjudicial y reducir la eficacia de
los frenos.


Evite que penetre agua en el depósito cuando
añada líquido. El agua reducirá significativamen-
te el punto de ebullición del líquido y puede pro-
vocar una obstrucción por vapor.


El líquido de frenos puede dañar las superficies
pintadas o las piezas de plástico. Elimine siem-
pre inmediatamente el líquido que se haya derra-
mado.


Haga revisar el sistema de frenos en un conce-
sionario Yamaha si el nivel de líquido disminuye.
EE.book Page 94 Tuesday, April 15, 2008 9:11 AM

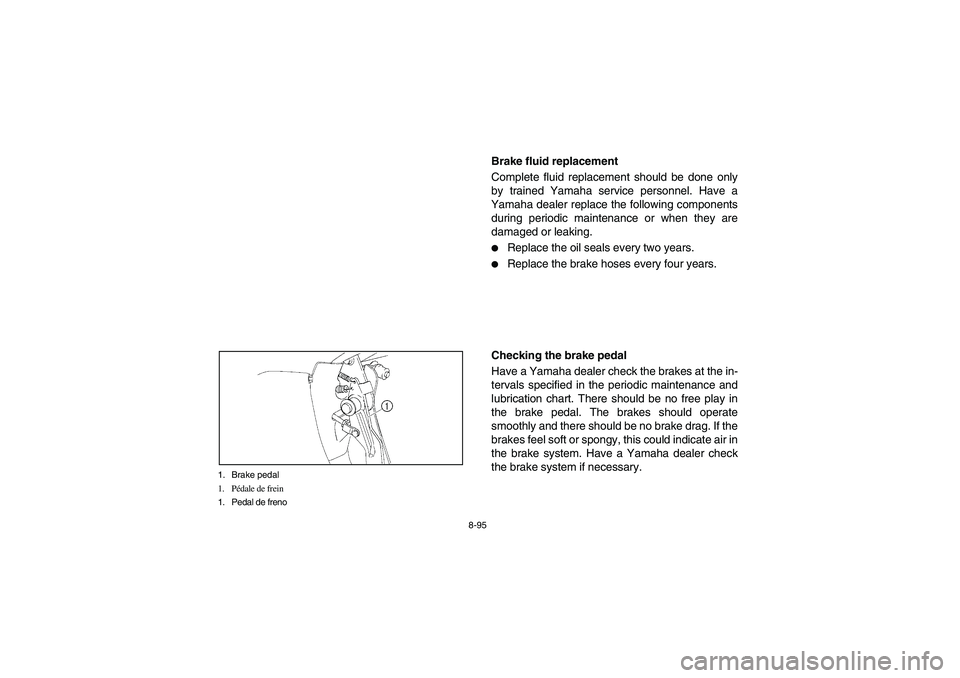

8-95 1. Brake pedal
1. Pédale de frein
1. Pedal de freno
EVU00860
Brake fluid replacement
Complete fluid replacement should be done only
by trained Yamaha service personnel. Have a
Yamaha dealer replace the following components
during periodic maintenance or when they are
damaged or leaking.

Replace the oil seals every two years.


Replace the brake hoses every four years.
EVU01220
Checking the brake pedal
Have a Yamaha dealer check the brakes at the in-
tervals specified in the periodic maintenance and
lubrication chart. There should be no free play in
the brake pedal. The brakes should operate
smoothly and there should be no brake drag. If the
brakes feel soft or spongy, this could indicate air in
the brake system. Have a Yamaha dealer check
the brake system if necessary.
EE.book Page 95 Tuesday, April 15, 2008 9:11 AM

8-96
FVU00860

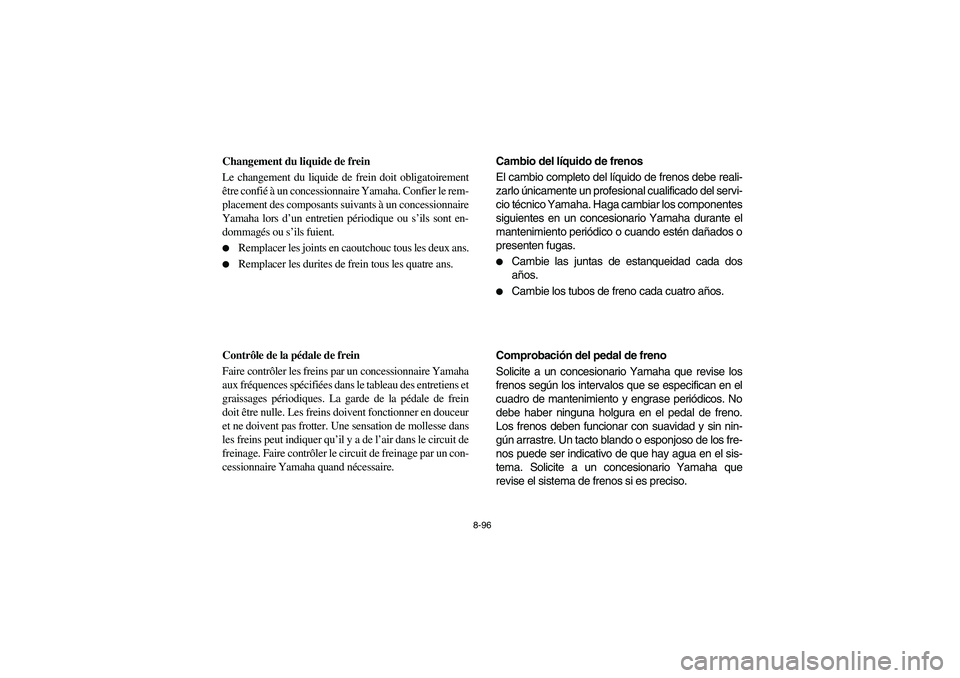

Changement du liquide de frein
Le changement du liquide de frein doit obligatoirement
être confié à un concessionnaire Yamaha. Confier le rem-
placement des composants suivants à un concessionnaire
Yamaha lors d’un entretien périodique ou s’ils sont en-
dommagés ou s’ils fuient.

Remplacer les joints en caoutchouc tous les deux ans.


Remplacer les durites de frein tous les quatre ans.
FVU01220
Contrôle de la pédale de frein
Faire contrôler les freins par un concessionnaire Yamaha
aux fréquences spécifiées dans le tableau des entretiens et
graissages périodiques. La garde de la pédale de frein
doit être nulle. Les freins doivent fonctionner en douceur
et ne doivent pas frotter. Une sensation de mollesse dans
les freins peut indiquer qu’il y a de l’air dans le circuit de
freinage. Faire contrôler le circuit de freinage par un con-
cessionnaire Yamaha quand nécessaire.
SVU00860
Cambio del líquido de frenos
El cambio completo del líquido de frenos debe reali-
zarlo únicamente un profesional cualificado del servi-
cio técnico Yamaha. Haga cambiar los componentes
siguientes en un concesionario Yamaha durante el
mantenimiento periódico o cuando estén dañados o
presenten fugas.

Cambie las juntas de estanqueidad cada dos
años.


Cambie los tubos de freno cada cuatro años.
SVU01220
Comprobación del pedal de freno
Solicite a un concesionario Yamaha que revise los
frenos según los intervalos que se especifican en el
cuadro de mantenimiento y engrase periódicos. No
debe haber ninguna holgura en el pedal de freno.
Los frenos deben funcionar con suavidad y sin nin-
gún arrastre. Un tacto blando o esponjoso de los fre-
nos puede ser indicativo de que hay agua en el sis-
tema. Solicite a un concesionario Yamaha que
revise el sistema de frenos si es preciso.
EE.book Page 96 Tuesday, April 15, 2008 9:11 AM

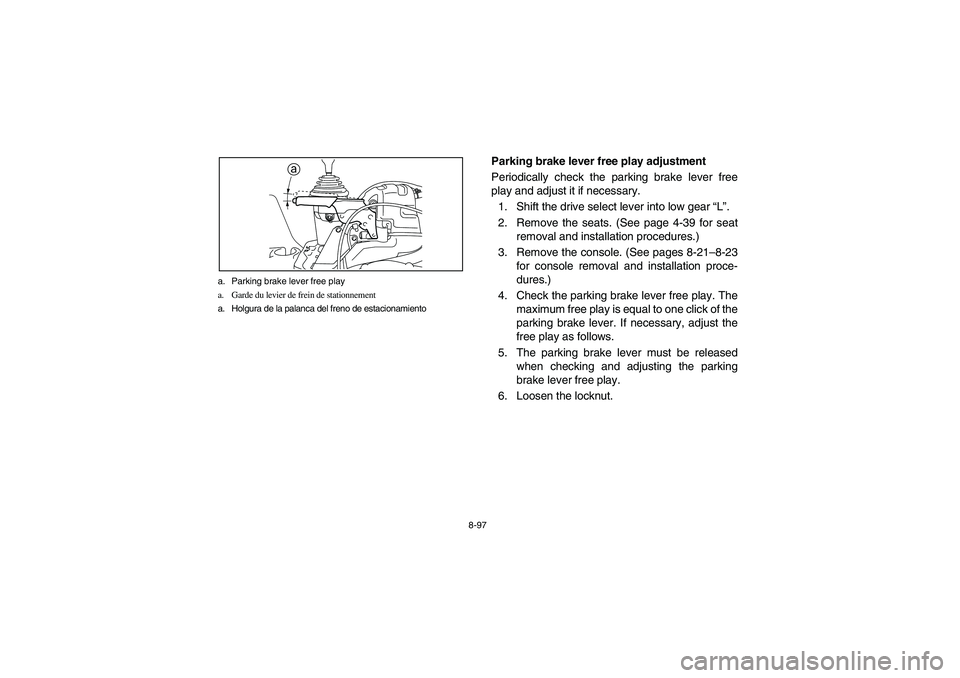

8-97 a. Parking brake lever free play
a. Garde du levier de frein de stationnement
a. Holgura de la palanca del freno de estacionamiento
a
EVU00870
Parking brake lever free play adjustment
Periodically check the parking brake lever free
play and adjust it if necessary.
1. Shift the drive select lever into low gear “L”.
2. Remove the seats. (See page 4-39 for seat
removal and installation procedures.)
3. Remove the console. (See pages 8-21–8-23
for console removal and installation proce-
dures.)
4. Check the parking brake lever free play. The
maximum free play is equal to one click of the
parking brake lever. If necessary, adjust the
free play as follows.
5. The parking brake lever must be released
when checking and adjusting the parking
brake lever free play.
6. Loosen the locknut.
EE.book Page 97 Tuesday, April 15, 2008 9:11 AM

8-98
FVU00870

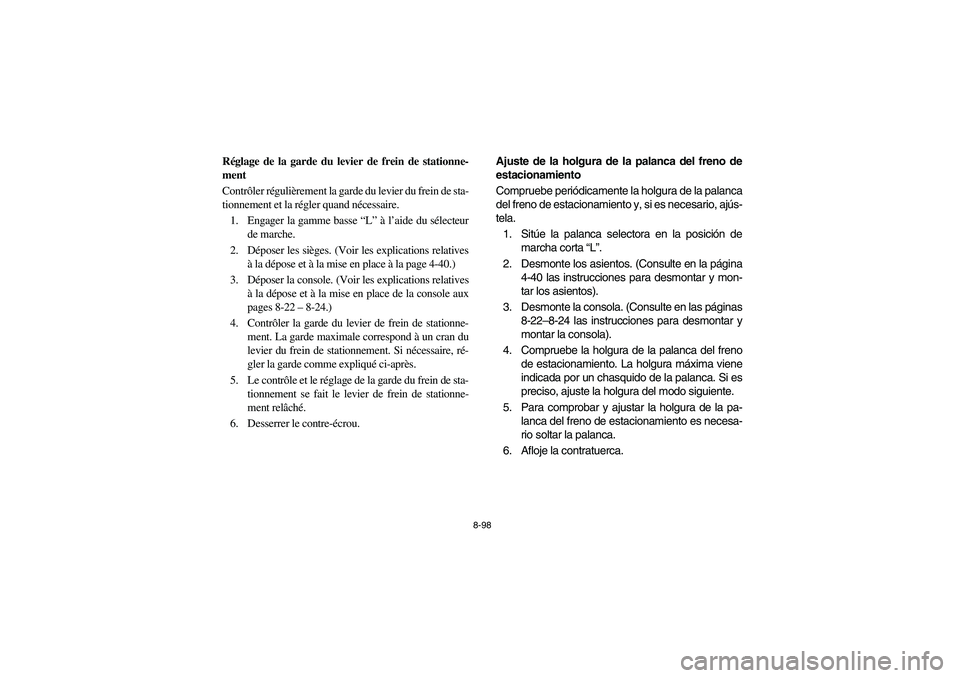

Réglage de la garde du levier de frein de stationne-
ment
Contrôler régulièrement la garde du levier du frein de sta-
tionnement et la régler quand nécessaire.
1. Engager la gamme basse “L” à l’aide du sélecteur
de marche.
2. Déposer les sièges. (Voir les explications relatives
à la dépose et à la mise en place à la page 4-40.)
3. Déposer la console. (Voir les explications relatives
à la dépose et à la mise en place de la console aux
pages 8-22– 8-24.)
4. Contrôler la garde du levier de frein de stationne-
ment. La garde maximale correspond à un cran du
levier du frein de stationnement. Si nécessaire, ré-
gler la garde comme expliqué ci-après.
5. Le contrôle et le réglage de la garde du frein de sta-
tionnement se fait le levier de frein de stationne-
ment relâché.
6. Desserrer le contre-écrou.
SVU00870
Ajuste de la holgura de la palanca del freno de
estacionamiento
Compruebe periódicamente la holgura de la palanca
del freno de estacionamiento y, si es necesario, ajús-
tela.
1. Sitúe la palanca selectora en la posición de
marcha corta “L”.
2. Desmonte los asientos. (Consulte en la página
4-40 las instrucciones para desmontar y mon-
tar los asientos).
3. Desmonte la consola. (Consulte en las páginas
8-22–8-24 las instrucciones para desmontar y
montar la consola).
4. Compruebe la holgura de la palanca del freno
de estacionamiento. La holgura máxima viene
indicada por un chasquido de la palanca. Si es
preciso, ajuste la holgura del modo siguiente.
5. Para comprobar y ajustar la holgura de la pa-
lanca del freno de estacionamiento es necesa-
rio soltar la palanca.
6. Afloje la contratuerca.
EE.book Page 98 Tuesday, April 15, 2008 9:11 AM

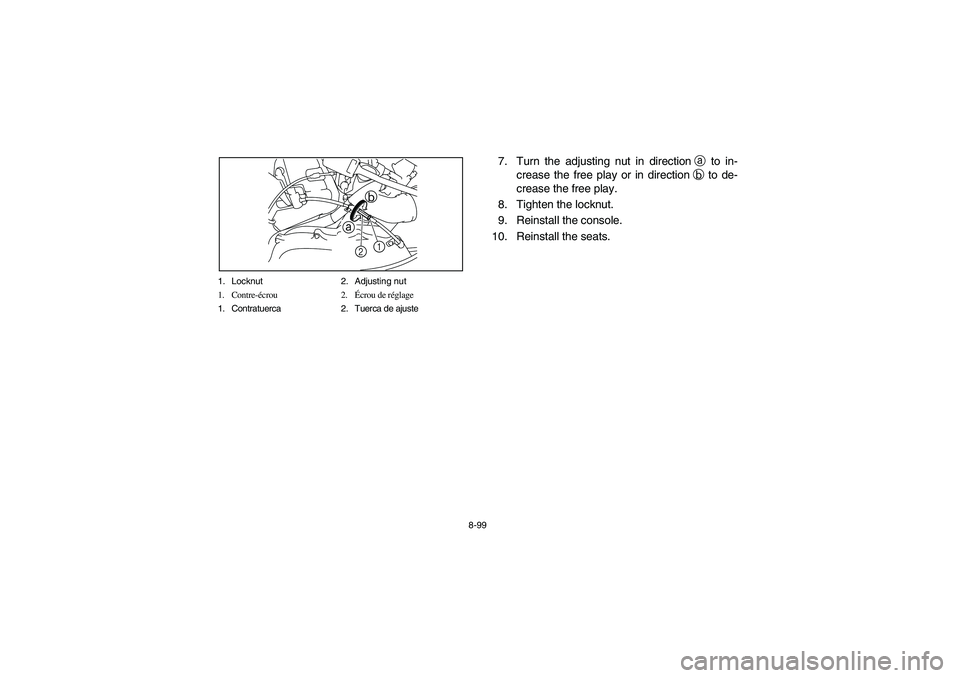

8-99 1. Locknut 2. Adjusting nut
1. Contre-écrou 2.Écrou de réglage
1. Contratuerca 2. Tuerca de ajuste
ab
1
2
7. Turn the adjusting nut in directiona to in-
crease the free play or in directionb to de-
crease the free play.
8. Tighten the locknut.
9. Reinstall the console.
10. Reinstall the seats.
