2009 YAMAHA RHINO 700 Manuale de Empleo (in Spanish)

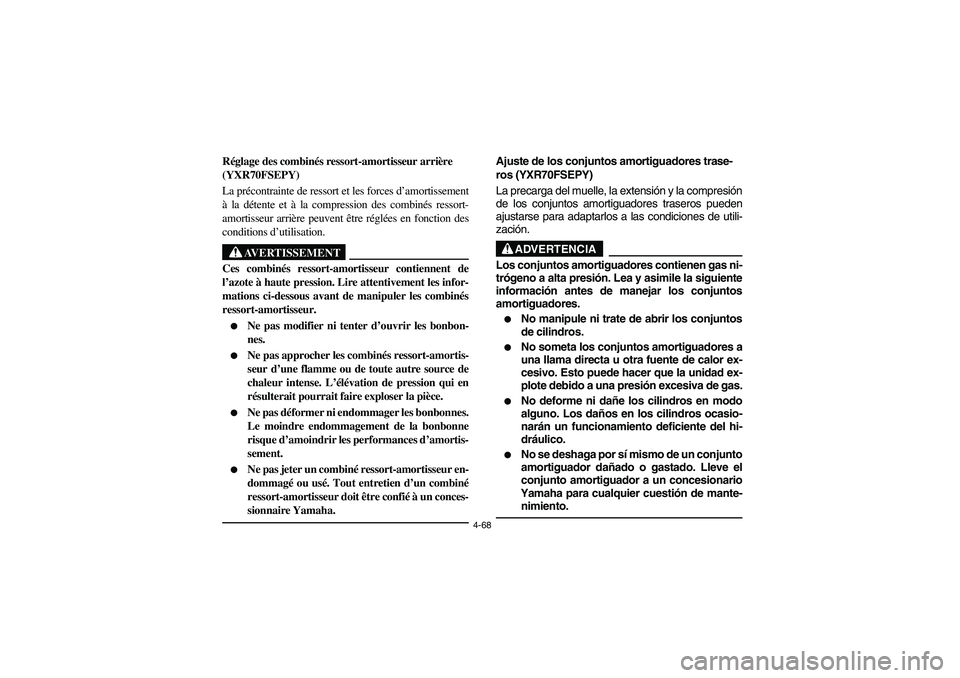

4-68
5UG1B002
Réglage des combinés ressort-amortisseur arrière
(YXR70FSEPY)
La précontrainte de ressort et les forces d’amortissement
à la détente et à la compression des combinés ressort-
amortisseur arrière peuvent être réglées en fonction des
conditions d’utilisation.
AVERTISSEMENT
Ces combinés ressort-amortisseur contiennent de
l’azote à haute pression. Lire attentivement les infor-
mations ci-dessous avant de manipuler les combinés
ressort-amortisseur.

Ne pas modifier ni tenter d’ouvrir les bonbon-
nes.


Ne pas approcher les combinés ressort-amortis-
seur d’une flamme ou de toute autre source de
chaleur intense. L’élévation de pression qui en
résulterait pourrait faire exploser la pièce.


Ne pas déformer ni endommager les bonbonnes.
Le moindre endommagement de la bonbonne
risque d’amoindrir les performances d’amortis-
sement.


Ne pas jeter un combiné ressort-amortisseur en-
dommagé ou usé. Tout entretien d’un combiné
ressort-amortisseur doit être confié à un conces-
sionnaire Yamaha.
5UG1B002
Ajuste de los conjuntos amortiguadores trase-
ros (YXR70FSEPY)
La precarga del muelle, la extensión y la compresión
de los conjuntos amortiguadores traseros pueden
ajustarse para adaptarlos a las condiciones de utili-
zación.
ADVERTENCIA
Los conjuntos amortiguadores contienen gas ni-
trógeno a alta presión. Lea y asimile la siguiente
información antes de manejar los conjuntos
amortiguadores.

No manipule ni trate de abrir los conjuntos
de cilindros.


No someta los conjuntos amortiguadores a
una llama directa u otra fuente de calor ex-
cesivo. Esto puede hacer que la unidad ex-
plote debido a una presión excesiva de gas.


No deforme ni dañe los cilindros en modo
alguno. Los daños en los cilindros ocasio-
narán un funcionamiento deficiente del hi-
dráulico.


No se deshaga por sí mismo de un conjunto
amortiguador dañado o gastado. Lleve el
conjunto amortiguador a un concesionario
Yamaha para cualquier cuestión de mante-
nimiento.
EE.book Page 68 Tuesday, April 15, 2008 9:11 AM

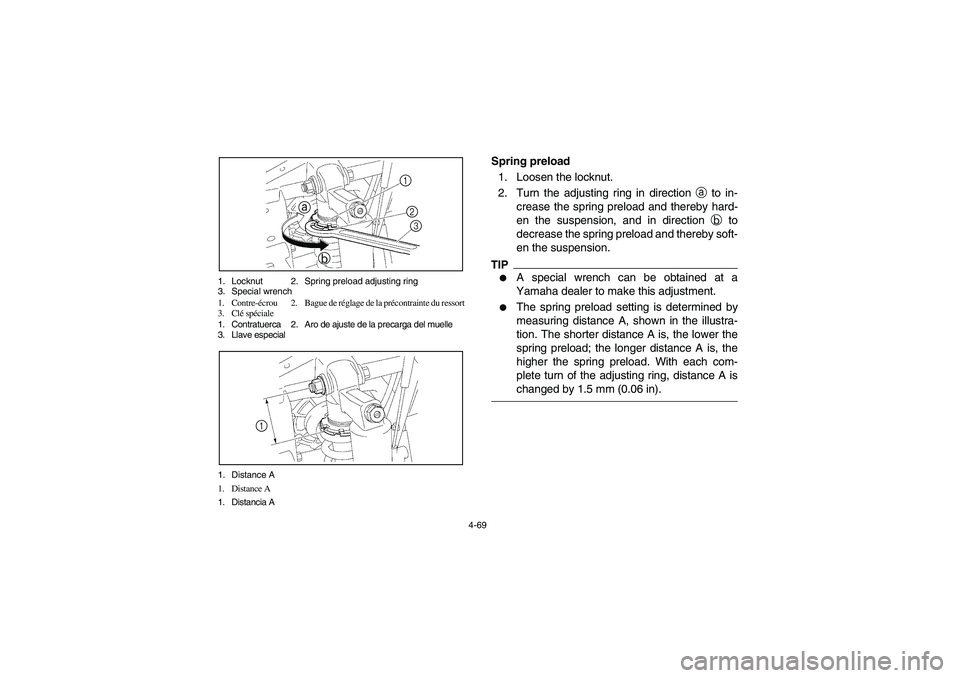

4-69 1. Locknut 2. Spring preload adjusting ring
3. Special wrench
1. Contre-écrou 2. Bague de réglage de la précontrainte du ressort
3. Clé spéciale
1. Contratuerca 2. Aro de ajuste de la precarga del muelle
3. Llave especial
1
2
3
b a
1. Distance A
1. Distance A
1. Distancia A
1
Spring preload
1. Loosen the locknut.
2. Turn the adjusting ring in direction a to in-
crease the spring preload and thereby hard-
en the suspension, and in direction b to
decrease the spring preload and thereby soft-
en the suspension.TIP

A special wrench can be obtained at a
Yamaha dealer to make this adjustment.


The spring preload setting is determined by
measuring distance A, shown in the illustra-
tion. The shorter distance A is, the lower the
spring preload; the longer distance A is, the
higher the spring preload. With each com-
plete turn of the adjusting ring, distance A is
changed by 1.5 mm (0.06 in).
EE.book Page 69 Tuesday, April 15, 2008 9:11 AM

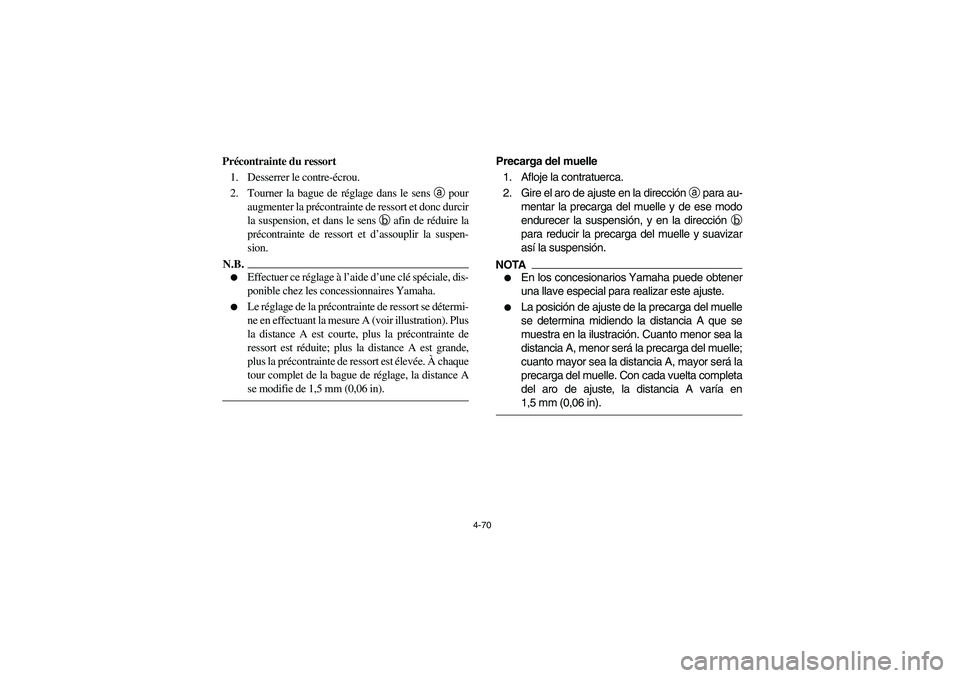

4-70
Précontrainte du ressort
1. Desserrer le contre-écrou.
2. Tourner la bague de réglage dans le sens a pour
augmenter la précontrainte de ressort et donc durcir
la suspension, et dans le sens b afin de réduire la
précontrainte de ressort et d’assouplir la suspen-
sion.N.B.

Effectuer ce réglage à l’aide d’une clé spéciale, dis-
ponible chez les concessionnaires Yamaha.


Le réglage de la précontrainte de ressort se détermi-
ne en effectuant la mesure A (voir illustration). Plus
la distance A est courte, plus la précontrainte de
ressort est réduite; plus la distance A est grande,
plus la précontrainte de ressort est élevée. À chaque
tour complet de la bague de réglage, la distance A
se modifie de 1,5 mm (0,06 in).
Precarga del muelle
1. Afloje la contratuerca.
2. Gire el aro de ajuste en la dirección a para au-
mentar la precarga del muelle y de ese modo
endurecer la suspensión, y en la dirección b
para reducir la precarga del muelle y suavizar
así la suspensión.NOTA

En los concesionarios Yamaha puede obtener
una llave especial para realizar este ajuste.


La posición de ajuste de la precarga del muelle
se determina midiendo la distancia A que se
muestra en la ilustración. Cuanto menor sea la
distancia A, menor será la precarga del muelle;
cuanto mayor sea la distancia A, mayor será la
precarga del muelle. Con cada vuelta completa
del aro de ajuste, la distancia A varía en
1,5 mm (0,06 in).
EE.book Page 70 Tuesday, April 15, 2008 9:11 AM

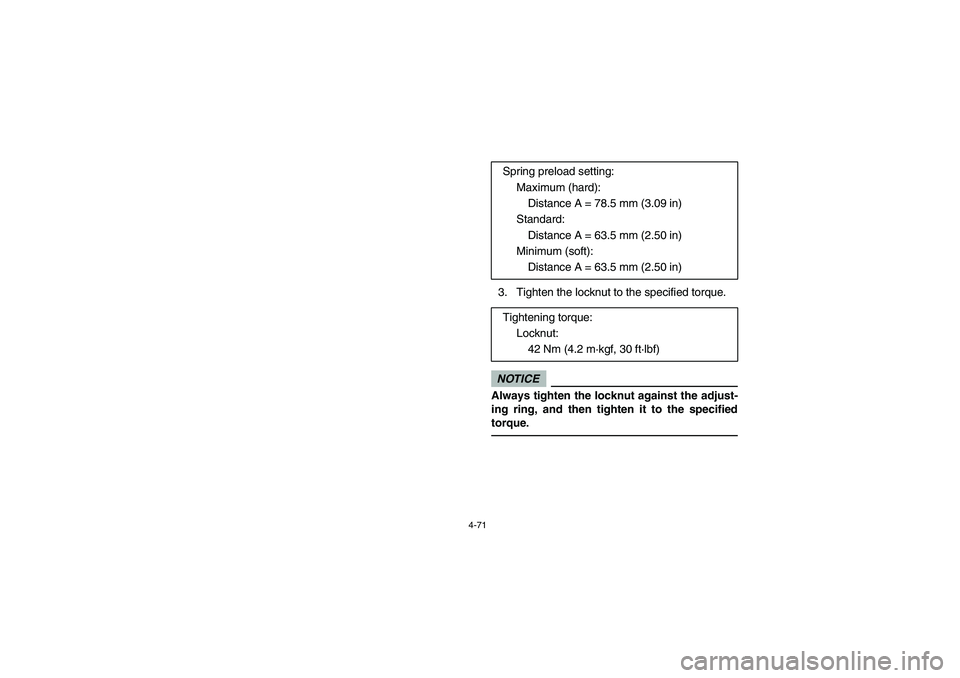

4-71
3. Tighten the locknut to the specified torque.NOTICEAlways tighten the locknut against the adjust-
ing ring, and then tighten it to the specified
torque.
Spring preload setting:
Maximum (hard):
Distance A = 78.5 mm (3.09 in)
Standard:
Distance A = 63.5 mm (2.50 in)
Minimum (soft):
Distance A = 63.5 mm (2.50 in)
Tightening torque:
Locknut:
42 Nm (4.2 m·kgf, 30 ft·lbf)
EE.book Page 71 Tuesday, April 15, 2008 9:11 AM

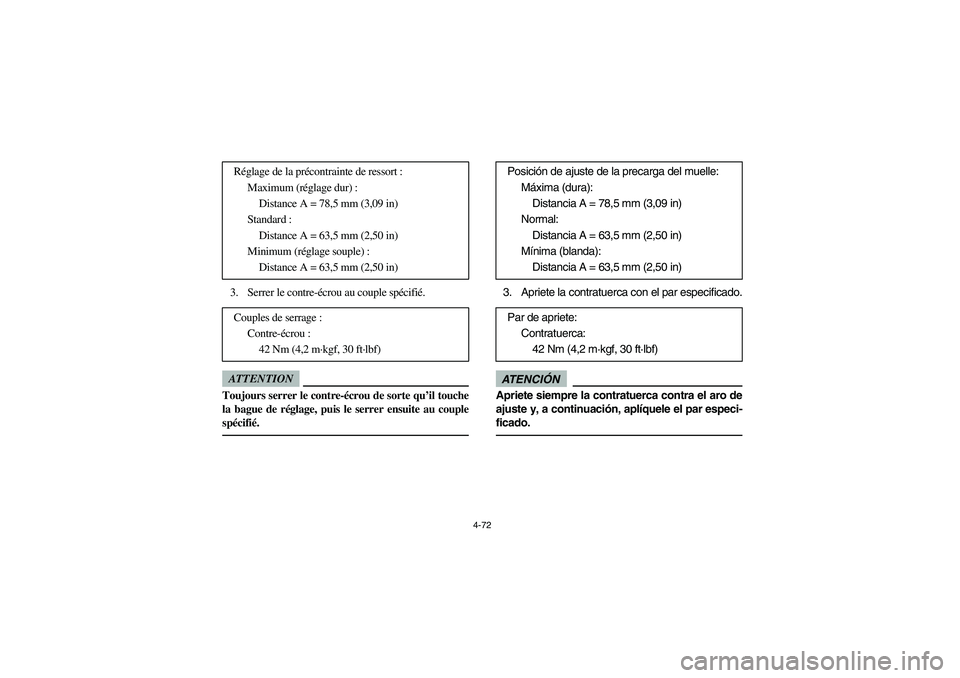

4-72
3. Serrer le contre-écrou au couple spécifié.ATTENTIONToujours serrer le contre-écrou de sorte qu’il touche
la bague de réglage, puis le serrer ensuite au couple
spécifié.
Réglage de la précontrainte de ressort :
Maximum (réglage dur) :
Distance A = 78,5 mm (3,09 in)
Standard :
Distance A = 63,5 mm (2,50 in)
Minimum (réglage souple) :
Distance A = 63,5 mm (2,50 in)
Couples de serrage :
Contre-écrou :
42 Nm (4,2 m·kgf, 30 ft·lbf)
3. Apriete la contratuerca con el par especificado.ATENCIÓNApriete siempre la contratuerca contra el aro de
ajuste y, a continuación, aplíquele el par especi-
ficado.Posición de ajuste de la precarga del muelle:
Máxima (dura):
Distancia A = 78,5 mm (3,09 in)
Normal:
Distancia A = 63,5 mm (2,50 in)
Mínima (blanda):
Distancia A = 63,5 mm (2,50 in)
Par de apriete:
Contratuerca:
42 Nm (4,2 m·kgf, 30 ft·lbf)
EE.book Page 72 Tuesday, April 15, 2008 9:11 AM

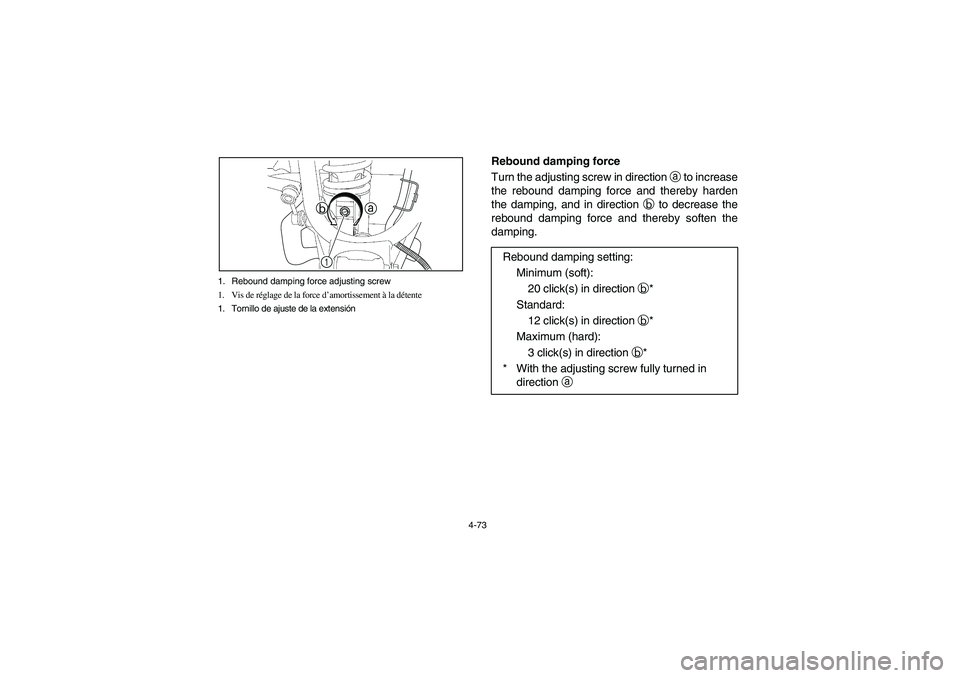

4-73 1. Rebound damping force adjusting screw
1. Vis de réglage de la force d’amortissement à la détente
1. Tornillo de ajuste de la extensión
1a b
Rebound damping force
Turn the adjusting screw in direction a to increase
the rebound damping force and thereby harden
the damping, and in direction b to decrease the
rebound damping force and thereby soften the
damping.
Rebound damping setting:
Minimum (soft):
20 click(s) in direction b*
Standard:
12 click(s) in direction b*
Maximum (hard):
3 click(s) in direction b*
* With the adjusting screw fully turned in
direction a
EE.book Page 73 Tuesday, April 15, 2008 9:11 AM

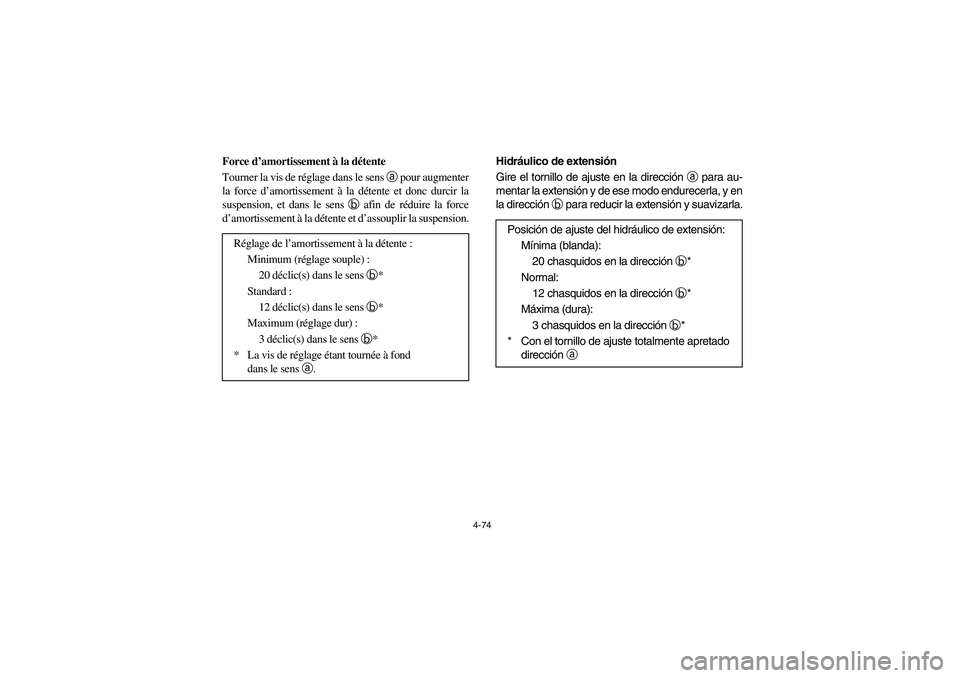

4-74
Force d’amortissement à la détente
Tourner la vis de réglage dans le sens a pour augmenter
la force d’amortissement à la détente et donc durcir la
suspension, et dans le sens b afin de réduire la force
d’amortissement à la détente et d’assouplir la suspension.
Réglage de l’amortissement à la détente :
Minimum (réglage souple) :
20 déclic(s) dans le sens b*
Standard :
12 déclic(s) dans le sens b*
Maximum (réglage dur) :
3 déclic(s) dans le sens b*
* La vis de réglage étant tournée à fond
dans le sens a.
Hidráulico de extensión
Gire el tornillo de ajuste en la dirección a para au-
mentar la extensión y de ese modo endurecerla, y en
la dirección b para reducir la extensión y suavizarla.
Posición de ajuste del hidráulico de extensión:
Mínima (blanda):
20 chasquidos en la dirección b*
Normal:
12 chasquidos en la dirección b*
Máxima (dura):
3 chasquidos en la dirección b*
* Con el tornillo de ajuste totalmente apretado
dirección a
EE.book Page 74 Tuesday, April 15, 2008 9:11 AM

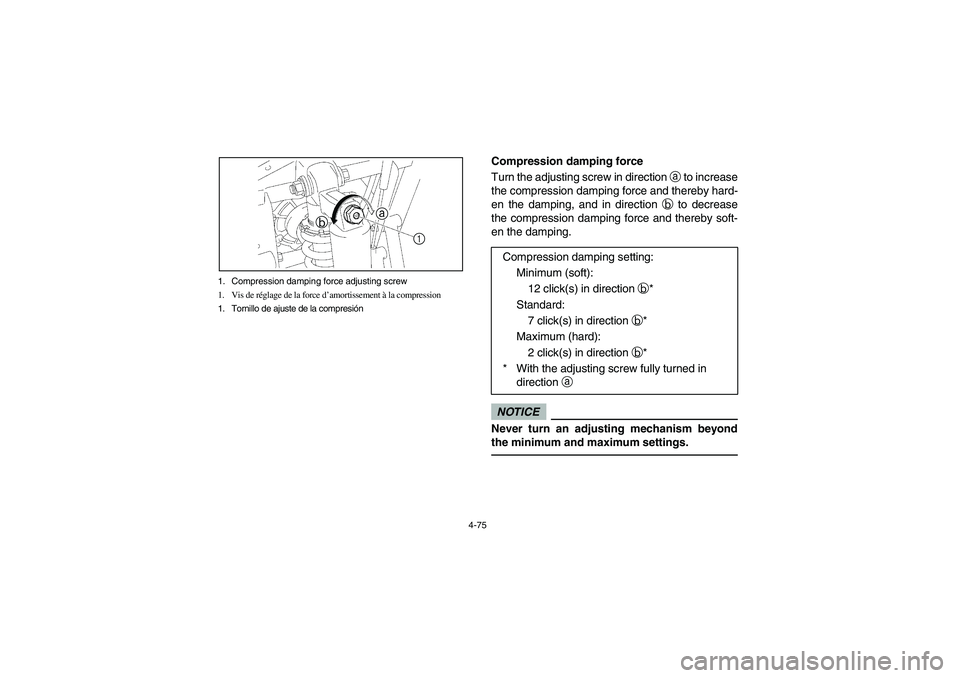

4-75 1. Compression damping force adjusting screw
1. Vis de réglage de la force d’amortissement à la compression
1. Tornillo de ajuste de la compresión
ba
1
Compression damping force
Turn the adjusting screw in direction a to increase
the compression damping force and thereby hard-
en the damping, and in direction b to decrease
the compression damping force and thereby soft-
en the damping.NOTICENever turn an adjusting mechanism beyond
the minimum and maximum settings.
Compression damping setting:
Minimum (soft):
12 click(s) in direction b*
Standard:
7 click(s) in direction b*
Maximum (hard):
2 click(s) in direction b*
* With the adjusting screw fully turned in
direction a
EE.book Page 75 Tuesday, April 15, 2008 9:11 AM
