280Como realizar o auxílio no arranqueNa ⇒fig. 199 está representada a bateria sem carga e em a
bateria com carga.
Ligação dos cabos auxiliares de arranque
– Desligue a ignição nos dois veículos ⇒.
1. Ligar uma extremidade do cabo auxiliar de arranque vermelho ao terminal positivo ⇒fig. 199 do veículo com a bateria descar-
regada ⇒.
2. Ligar a outra extremidade do cabo auxiliar de arranque vermelho ao terminal positivo do veículo que fornece a corrente.
3. Ligar uma extremidade do cabo auxiliar de arranque preto ao pólo negativo do veículo que fornece a corrente. 4. Ligue a outra extremidade do cabo preto a uma peça maciça
fixa ao bloco do motor, ou ao próprio bloco do motor do veículo
com a bateria descarregada, mas não nas proximidades da
bateria ⇒ .
5. Instale os cabos de forma a não serem atingidos por peças rota- tivas do compartimento do motor.
Arranque
6. Ponha em funcionamento o motor do veículo que fornece a corrente e deixe-o trabalhar ao ralenti.
7. Dê arranque ao motor do veículo com a bateria descarregada e aguarde dois a três minutos, até o que motor «trabalhe».
Retirar os cabos auxiliares de arranque
8. Antes de retirar os cabos auxiliares de arranque, desligue os médios – se estiverem ligados.
9. No veículo com a bateria descarregada ligue o ventilador do aquecimento e o desembaciador do vidro traseiro, para reduzir
os picos de tensão que se registam ao desligar a bateria.
10. Com os motores em funcionamento, desligue os cabos exacta- mente pela ordem inversa à da ligação.
Verifique se as pinças ligadas aos terminais têm um contacto metálico sufici-
ente.
Se o motor não arrancar após 10 segundos, volte a tentar passado cerca de
um minuto.

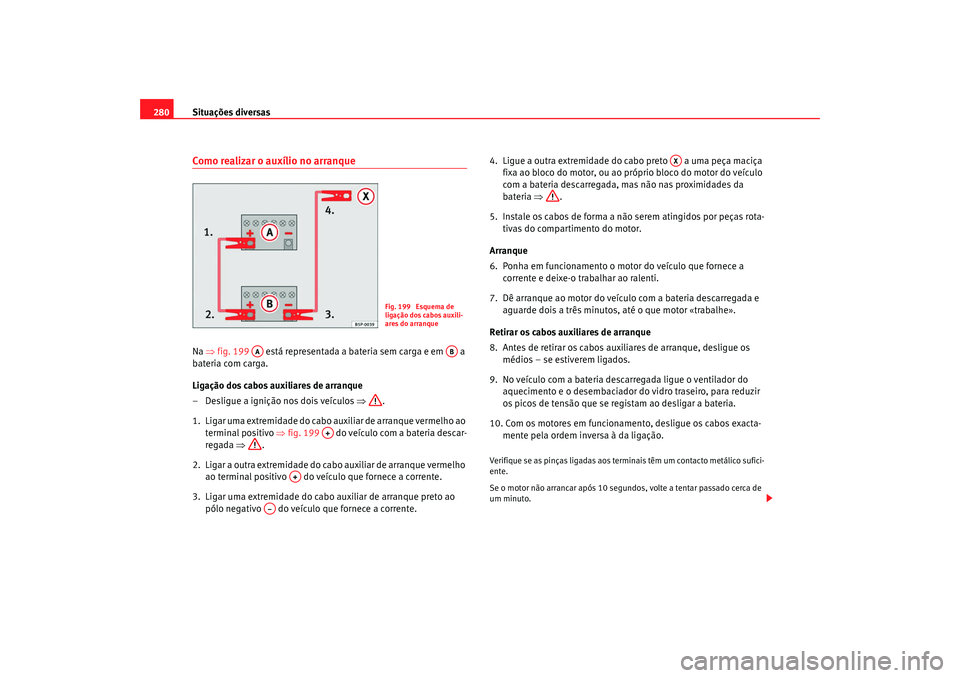

Fig. 199 Esquema de
ligação dos cabos auxili-
ares do arranque
AA
AB
A+
A+
A–
AX
alteaXL_portugues.book Seite 280 Dienstag, 3. Februar 2009 4:46 16

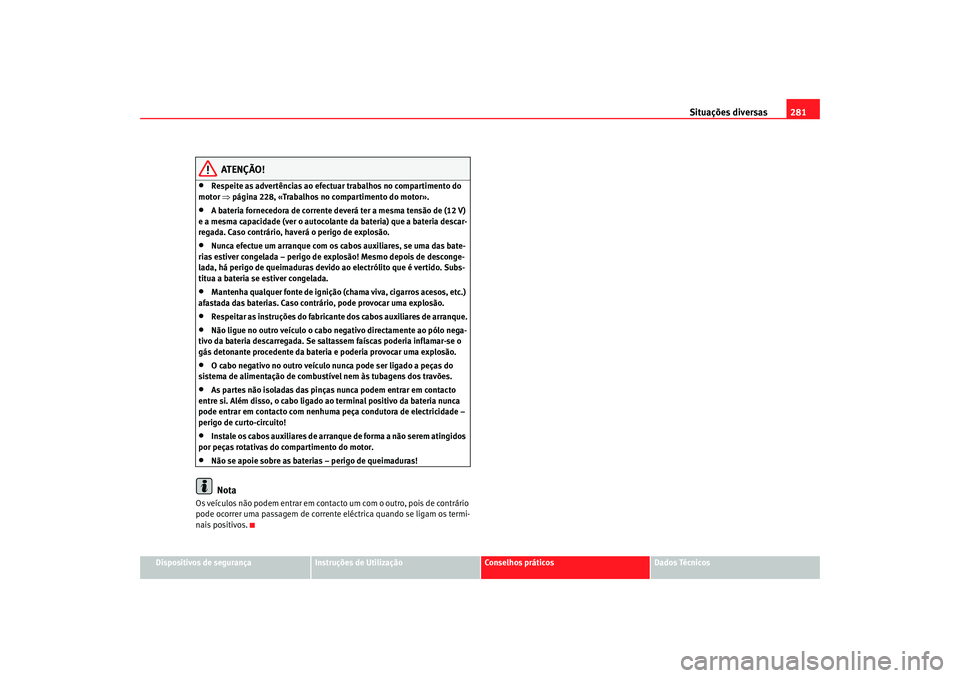

Situações diversas281
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
ATENÇÃO!
•
Respeite as advertências ao efectuar trabalhos no compartimento do
motor ⇒página 228, «Trabalhos no compartimento do motor».
•
A bateria fornecedora de corrente deverá ter a mesma tensão de (12 V)
e a mesma capacidade (ver o autocolante da bateria) que a bateria descar-
regada. Caso contrário, haverá o perigo de explosão.
•
Nunca efectue um arranque com os cabos auxiliares, se uma das bate-
rias estiver congelada – perigo de explosão! Mesmo depois de desconge-
lada, há perigo de queimaduras devido ao electrólito que é vertido. Subs-
titua a bateria se estiver congelada.
•
Mantenha qualquer fonte de ignição (chama viva, cigarros acesos, etc.)
afastada das baterias. Caso contrário, pode provocar uma explosão.
•
Respeitar as instruções do fabricant e dos cabos auxiliares de arranque.
•
Não ligue no outro veículo o cabo negativo directamente ao pólo nega-
tivo da bateria descarregada. Se saltassem faíscas poderia inflamar-se o
gás detonante procedente da bateria e poderia provocar uma explosão.
•
O cabo negativo no outro veículo nunca pode ser ligado a peças do
sistema de alimentação de combustível nem às tubagens dos travões.
•
As partes não isoladas das pinças nunca podem entrar em contacto
entre si. Além disso, o cabo ligado ao terminal positivo da bateria nunca
pode entrar em contacto com nenhuma peça condutora de electricidade –
perigo de curto-circuito!
•
Instale os cabos auxiliares de arranque de forma a não serem atingidos
por peças rotativas do compartimento do motor.
•
Não se apoie sobre as baterias – perigo de queimaduras!Nota
Os veículos não podem entrar em contacto um com o outro, pois de contrário
pode ocorrer uma passagem de corrente eléctrica quando se ligam os termi-
nais positivos.
alteaXL_portugues.book Seite 281 Dienstag, 3. Februar 2009 4:46 16

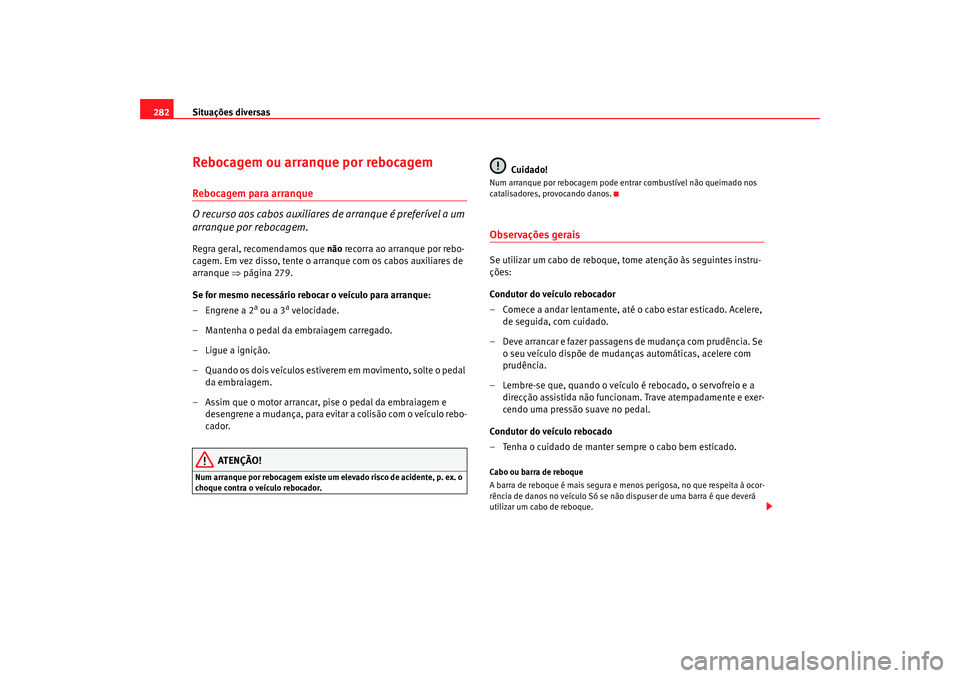

Situações diversas
282Rebocagem ou arranque por rebocagemRebocagem para arranque
O recurso aos cabos auxiliares de arranque é preferível a um
arranque por rebocagem.Regra geral, recomendamos que não recorra ao arranque por rebo-
cagem. Em vez disso, tente o arranque com os cabos auxiliares de
arranque ⇒página 279.
Se for mesmo necessário rebocar o veículo para arranque:
– Engrene a 2
a ou a 3
a velocidade.
– Mantenha o pedal da embraiagem carregado.
– Ligue a ignição.
– Quando os dois veículos estiverem em movimento, solte o pedal da embraiagem.
– Assim que o motor arrancar, pise o pedal da embraiagem e desengrene a mudança, para evitar a colisão com o veículo rebo-
cador.
ATENÇÃO!
Num arranque por rebocagem existe um elevado risco de acidente, p. ex. o
choque contra o veículo rebocador.
Cuidado!
Num arranque por rebocagem pode entrar combustível não queimado nos
catalisadores, provocando danos.Observações geraisSe utilizar um cabo de reboque, tome atenção às seguintes instru-
ções:
Condutor do veículo rebocador
– Comece a andar lentamente, até o cabo estar esticado. Acelere, de seguida, com cuidado.
– Deve arrancar e fazer passagens de mudança com prudência. Se o seu veículo dispõe de mudanças automáticas, acelere com
prudência.
– Lembre-se que, quando o veículo é rebocado, o servofreio e a direcção assistida não funcionam. Trave atempadamente e exer-
cendo uma pressão suave no pedal.
Condutor do veículo rebocado
– Tenha o cuidado de manter sempre o cabo bem esticado.Cabo ou barra de reboque
A barra de reboque é mais segura e me nos perigosa, no que respeita à ocor-
rência de danos no veículo Só se não dispuser de uma barra é que deverá
utilizar um cabo de reboque.
alteaXL_portugues.book Seite 282 Dienstag, 3. Februar 2009 4:46 16

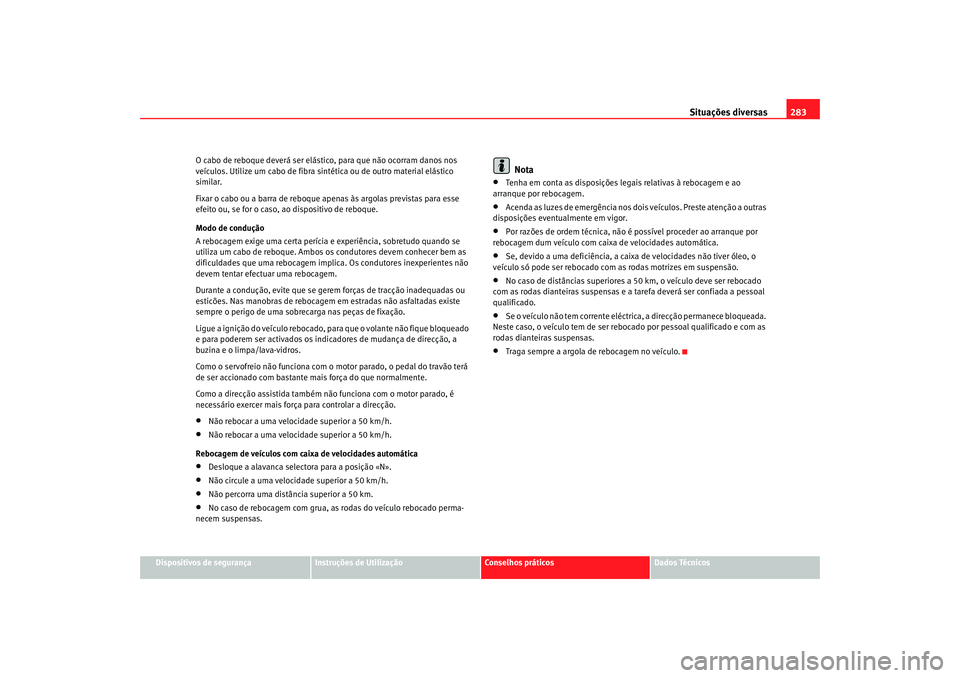

Situações diversas283
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
O cabo de reboque deverá ser elástico, para que não ocorram danos nos
veículos. Utilize um cabo de fibra sint
ética ou de outro material elástico
similar.
Fixar o cabo ou a barra de reboque apenas às argolas previstas para esse
efeito ou, se for o caso, ao dispositivo de reboque.
Modo de condução
A rebocagem exige uma certa perícia e experiência, sobretudo quando se
utiliza um cabo de reboque. Ambos os condutores devem conhecer bem as
dificuldades que uma rebocagem implic a. Os condutores inexperientes não
devem tentar efectuar uma rebocagem.
Durante a condução, evite que se gerem forças de tracção inadequadas ou
esticões. Nas manobras de rebocagem em estradas não asfaltadas existe
sempre o perigo de uma sobrecarga nas peças de fixação.
Ligue a ignição do veículo rebocado, para que o volante não fique bloqueado
e para poderem ser activados os indicadores de mudança de direcção, a
buzina e o limpa/lava-vidros.
Como o servofreio não funciona com o motor parado, o pedal do travão terá
de ser accionado com bastante mais força do que normalmente.
Como a direcção assistida também não funciona com o motor parado, é
necessário exercer mais força para controlar a direcção.
•
Não rebocar a uma velocidade superior a 50 km/h.
•
Não rebocar a uma velocidade superior a 50 km/h.
Rebocagem de veículos com caixa de velocidades automática
•
Desloque a alavanca selectora para a posição «N».
•
Não circule a uma velocidade superior a 50 km/h.
•
Não percorra uma distância superior a 50 km.
•
No caso de rebocagem com grua, as rodas do veículo rebocado perma-
necem suspensas.
Nota
•
Tenha em conta as disposições legais relativas à rebocagem e ao
arranque por rebocagem.
•
Acenda as luzes de emergência nos dois veículos. Preste atenção a outras
disposições eventualmente em vigor.
•
Por razões de ordem técnica, não é possível proceder ao arranque por
rebocagem dum veículo com caixa de velocidades automática.
•
Se, devido a uma deficiência, a caixa de velocidades não tiver óleo, o
veículo só pode ser rebocado com as rodas motrizes em suspensão.
•
No caso de distâncias superiores a 50 km, o veículo deve ser rebocado
com as rodas dianteiras suspensas e a tarefa deverá ser confiada a pessoal
qualificado.
•
Se o veículo não tem corrente eléctrica, a direcção permanece bloqueada.
Neste caso, o veículo tem de ser reboca do por pessoal qualificado e com as
rodas dianteiras suspensas.
•
Traga sempre a argola de rebocagem no veículo.
alteaXL_portugues.book Seite 283 Dienstag, 3. Februar 2009 4:46 16

Situações diversas
284Argolas de reboqueEnroscar a argola de rebocagem
– Retirar a argola de reboque do jogo de ferramentas de bordo. – Puxe a tampa dianteira inferior para a frente e deixe-a suspensa
no veículo.
– Retire a tampa que cobre orifício roscado, introduzindo uma chave de parafusos no olhal inferior, fazendo alavanca com
cuidado.
– Enroscar a argola até ao limite para a esquerda, no sentido que
indica a seta, tanto na parte dianteira ⇒fig. 200, como na parte
traseira ⇒fig. 201.

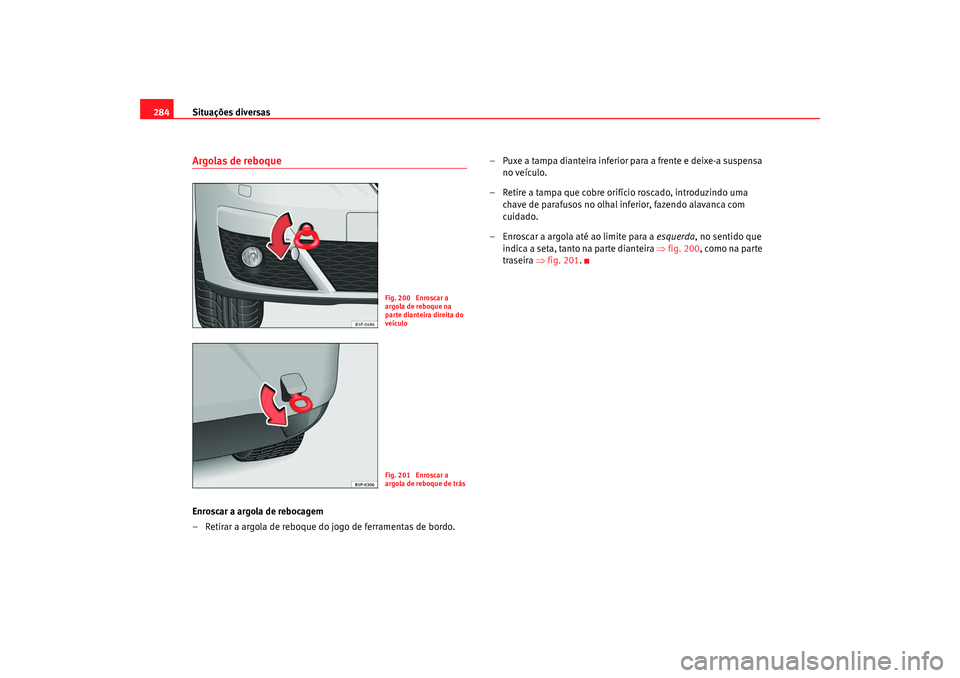

Fig. 200 Enroscar a
argola de reboque na
parte dianteira direita do
veículoFig. 201 Enroscar a
argola de reboque de trás
alteaXL_portugues.book Seite 284 Dienstag, 3. Februar 2009 4:46 16

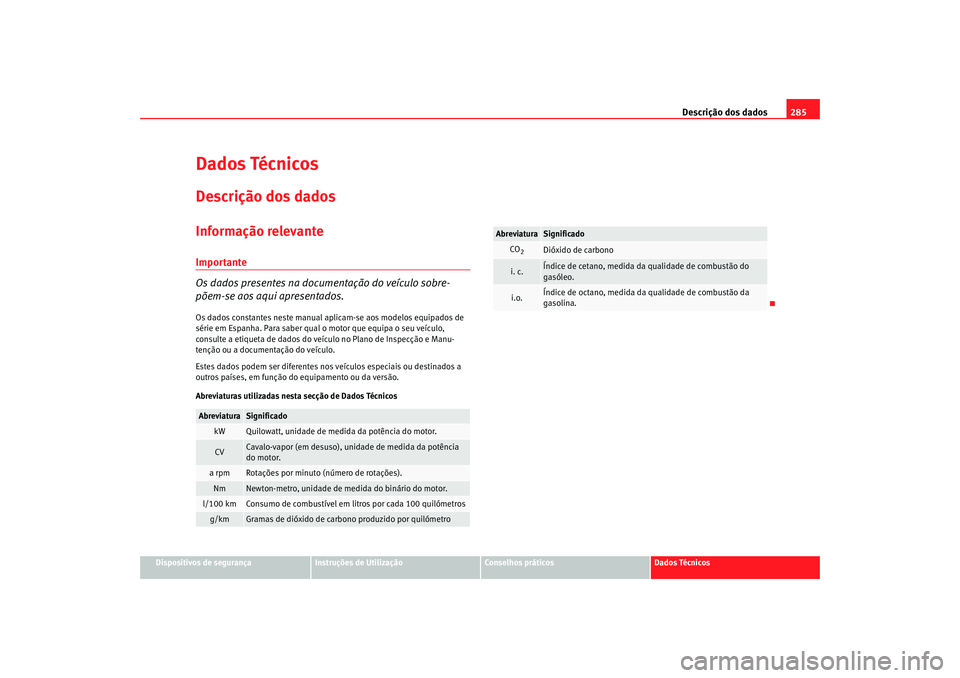

Descrição dos dados285
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Dados TécnicosDescrição dos dadosInformação relevanteImportante
Os dados presentes na documentação do veículo sobre-
põem-se aos aqui apresentados.Os dados constantes neste manual aplicam-se aos modelos equipados de
série em Espanha. Para saber qual o motor que equipa o seu veículo,
consulte a etiqueta de dados do veículo no Plano de Inspecção e Manu-
tenção ou a documentação do veículo.
Estes dados podem ser diferentes nos veículos especiais ou destinados a
outros países, em função do equipamento ou da versão.
Abreviaturas utilizadas nesta secção de Dados TécnicosAbreviatura
Significado
kW
Quilowatt, unidade de medida da potência do motor.
CV
Cavalo-vapor (em desuso), unidade de medida da potência
do motor.
a rpm
Rotações por minuto (número de rotações).
Nm
Newton-metro, unidade de medida do binário do motor.
l/100 km
Consumo de combustível em litr os por cada 100 quilómetros
g/km
Gramas de dióxido de carbono produzido por quilómetro
CO2
Dióxido de carbono
i. c.
Índice de cetano, medida da qualidade de combustão do
gasóleo.
i.o.
Índice de octano, medida da qualidade de combustão da
gasolina.
Abreviatura
Significado
alteaXL_portugues.book Seite 285 Dienstag, 3. Februar 2009 4:46 16

Descrição dos dados
286Dados de identificação do veículo
Os dados mais importantes estão referidos na placa de iden-
tificação do modelo e na etiqueta de identificação do veículo.Os veículos destinados à exportação pa ra determinados países não têm esta
placa.
Placa de identificação do modelo
A placa de identificação está localizada na longarina esquerda dentro do
receptáculo do motor.
Número de identificação do veículo
O número de identificação do veículo (número do chassis) é visível por fora,
através de um visor no pára-brisas. O vi sor está localizado no lado esquerdo
do veículo, na zona inferior do pára-brisas. Também se encontra do lado
direito dentro do receptáculo do motor. Etiqueta de dados do veículo
A etiqueta de dados está colada no receptáculo da roda suplente, no interior
do porta-bagagens.
Na etiqueta de dados do veículo constam os seguintes dados:
⇒fig. 202 .
Os dados do veículo figuram também no Programa de Manutenção. Número de controlo da produção
Número de identificação do veículo (número do chassis)
Código do modelo
Especificação do modelo / potência do motor
Letras de identificação do motor e da caixa de velocidades
Código da pintura / código do equipamento interior
Códigos dos equipamentos opcionais
Valores de consumo.
Valores de emissões de CO
2.
Os dados de 2 a 9 figuram também no Programa de Manutenção.
Valores de consumo e de CO
2.
Consumo (l/100 km) / Emissões de CO
2 (g/km) urbano.
Consumo (l/100 km) / Emissões de CO2 (g/km) em estrada.
Consumo (l/100 km) / Emissões de CO2 (g/km) misto.

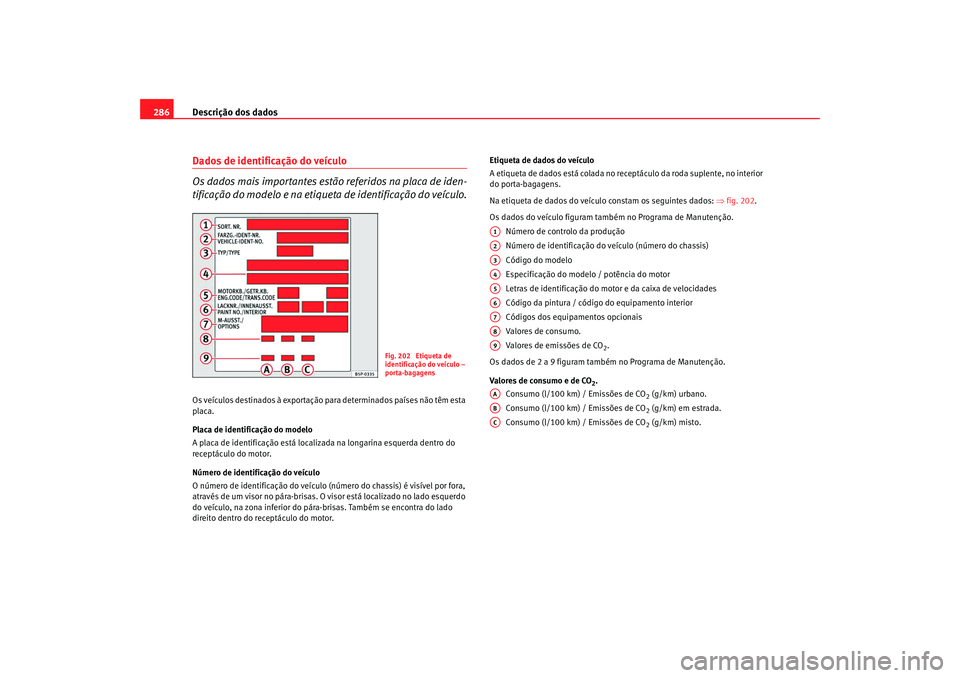

Fig. 202 Etiqueta de
identificação do veículo –
porta-bagagens
A1A2A3A4A5A6A7A8A9AAABAC
alteaXL_portugues.book Seite 286 Dienstag, 3. Februar 2009 4:46 16

Descrição dos dados287
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Dados sobre o consumo de combustívelConsumo de combustível
Os valores de consumo e de emissão na etiqueta de dados
são específicos para cada veículo.O consumo de combustível e as emissões de CO
2 do veículo podem ser
consultados na etiqueta de dados do veículo.
Os valores de consumo e das emissões reportam à classe de peso correspon-
dente ao seu veículo, em função da combinação do motor e da caixa de velo-
cidades e do tipo de equipamentos específico.

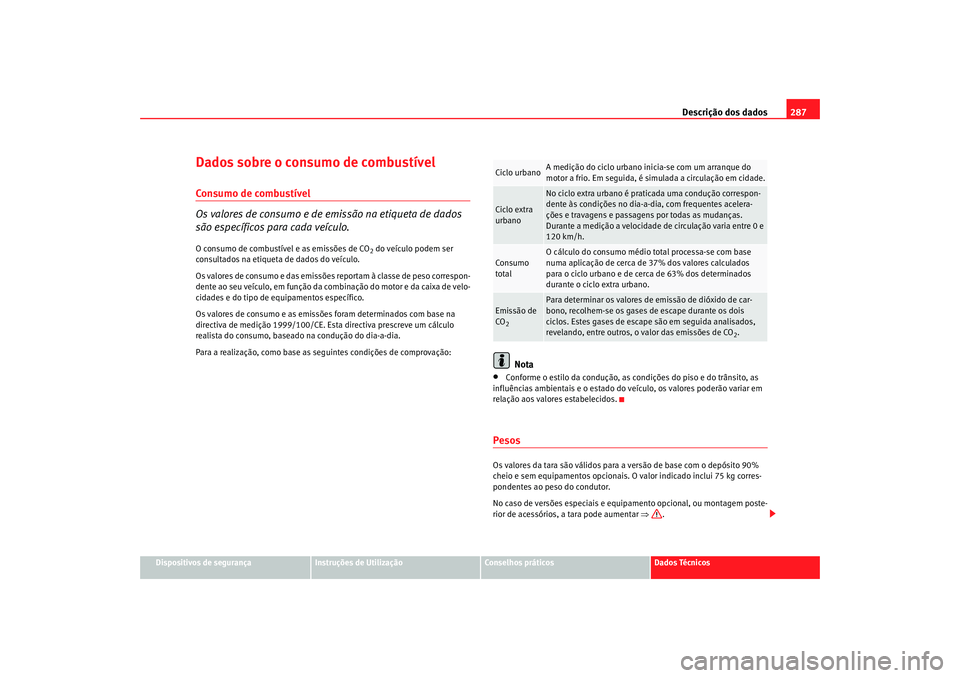

Os valores de consumo e as emissões foram determinados com base na
directiva de medição 1999/100/CE. Esta directiva prescreve um cálculo
realista do consumo, baseado na condução do dia-a-dia.
Para a realização, como base as seguintes condições de comprovação:
Nota
•
Conforme o estilo da condução, as condições do piso e do trânsito, as
influências ambientais e o estado do veículo, os valores poderão variar em
relação aos valores estabelecidos.
PesosOs valores da tara são válidos para a versão de base com o depósito 90%
cheio e sem equipamentos opcionais. O valor indicado inclui 75 kg corres-
pondentes ao peso do condutor.
No caso de versões especiais e equipamento opcional, ou montagem poste-
rior de acessórios, a tara pode aumentar ⇒.Ciclo urbano
A medição do ciclo urbano inicia-se com um arranque do
motor a frio. Em seguida, é simulada a circulação em cidade.
Ciclo extra
urbano
No ciclo extra urbano é praticada uma condução correspon-
dente às condições no dia-a-dia, com frequentes acelera-
ções e travagens e passagens por todas as mudanças.
Durante a medição a velocidade de circulação varia entre 0 e
120 km/h.
Consumo
total
O cálculo do consumo médio total processa-se com base
numa aplicação de cerca de 37% dos valores calculados
para o ciclo urbano e de cerca de 63% dos determinados
durante o ciclo extra urbano.
Emissão de
CO2
Para determinar os valores de emissão de dióxido de car-
bono, recolhem-se os gases de escape durante os dois
ciclos. Estes gases de escape são em seguida analisados,
revelando, entre outros, o valor das emissões de CO
2.
alteaXL_portugues.book Seite 287 Dienstag, 3. Februar 2009 4:46 16
