2009 Seat Altea XL Manual do proprietário (in Portuguese)

Situações diversas
264

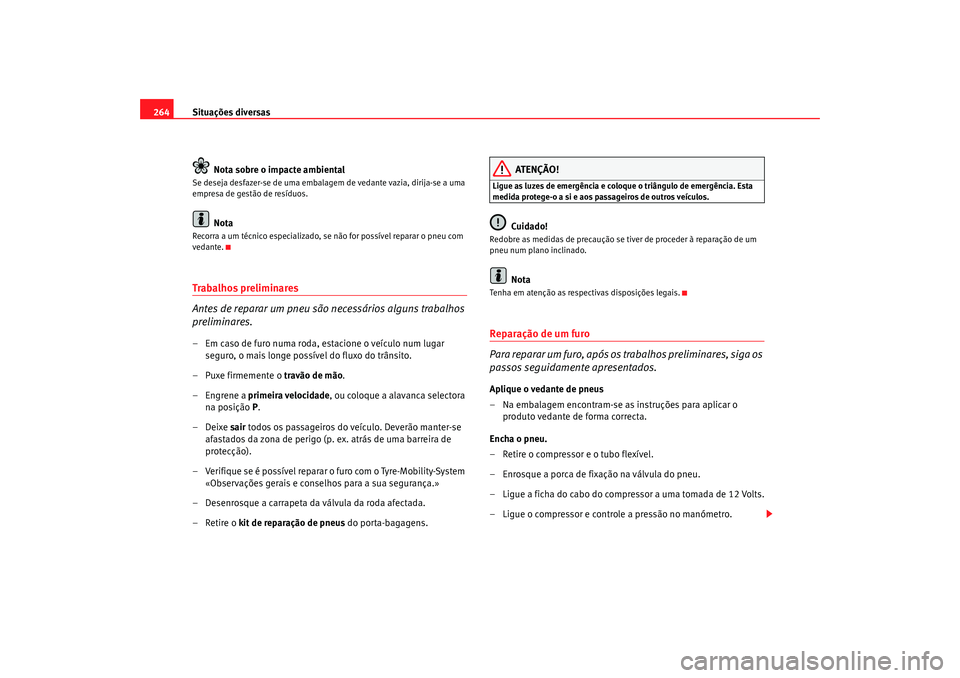

Nota sobre o impacte ambientalSe deseja desfazer-se de uma embalagem de vedante vazia, dirija-se a uma
empresa de gestão de resíduos.
Nota
Recorra a um técnico especializado, se não for possível reparar o pneu com
vedante.Trabalhos preliminares
Antes de reparar um pneu são necessários alguns trabalhos
preliminares.– Em caso de furo numa roda, estacione o veículo num lugar seguro, o mais longe possív el do fluxo do trânsito.
– Puxe firmemente o travão de mão.
– Engrene a primeira velocidade , ou coloque a alavanca selectora
na posição P.
–Deixe sair todos os passageiros do veículo. Deverão manter-se
afastados da zona de perigo (p. ex. atrás de uma barreira de
protecção).
– Verifique se é possível reparar o furo com o Tyre-Mobility-System «Observações gerais e conselhos para a sua segurança.»
– Desenrosque a carrapeta da válvula da roda afectada.
– Retire o kit de reparação de pneus do porta-bagagens.
ATENÇÃO!
Ligue as luzes de emergência e coloque o triângulo de emergência. Esta
medida protege-o a si e aos pas sageiros de outros veículos.
Cuidado!
Redobre as medidas de precaução se tiver de proceder à reparação de um
pneu num plano inclinado.
Nota
Tenha em atenção as respectivas disposições legais.Reparação de um furo
Para reparar um furo, após os trabalhos preliminares, siga os
passos seguidamente apresentados.Aplique o vedante de pneus
– Na embalagem encontram-se as instruções para aplicar o
produto vedante de forma correcta.
Encha o pneu.
– Retire o compressor e o tubo flexível.
– Enrosque a porca de fixação na válvula do pneu.
– Ligue a ficha do cabo do compressor a uma tomada de 12 Volts.
– Ligue o compressor e controle a pressão no manómetro.
alteaXL_portugues.book Seite 264 Dienstag, 3. Februar 2009 4:46 16

Situações diversas265
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Te r m i n e a r e p a r a ç ã o
– Solte da válvula, o tubo flexível do compressor.
– Enrosque a carrapeta da válvula.
– Desligue a ficha do compressor da rede de bordo.
– Arrume as ferramentas no respectivo alojamento.
Nota•
No caso do seu veículo dispor de co ntrolo da pressão dos pneus, memo-
rize os novos valores de pressão através do botão SET, na consola central.
•
O compressor nunca deverá ser accionado durante mais de 6 minutos.
Fusíveis eléctricosTrocar um fusível
Os fusíveis queimados devem ser substituídos.

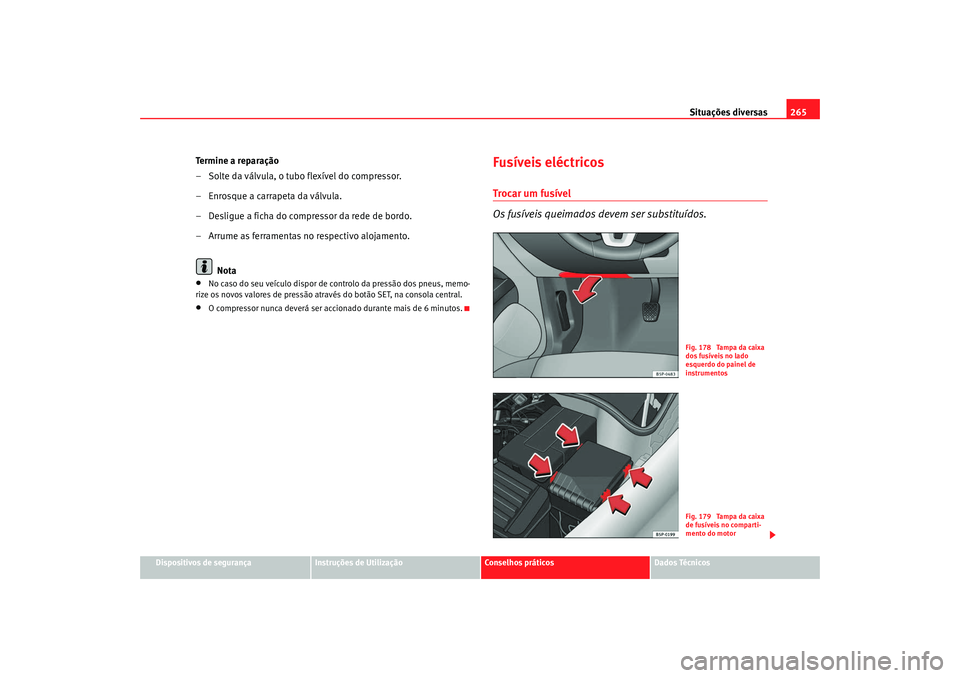

Fig. 178 Tampa da caixa
dos fusíveis no lado
esquerdo do painel de
instrumentosFig. 179 Tampa da caixa
de fusíveis no comparti-
mento do motor
alteaXL_portugues.book Seite 265 Dienstag, 3. Februar 2009 4:46 16

Situações diversas
266
Tampa da caixa dos fusíveis debaixo do volante
– Desligar a ignição e o respectivo consumidor eléctrico.
– Verificar qual o fusível correspondente ao componente eléctrico afectado ⇒página 268.
– Retire a pinça de plástico do suporte existente na tampa da caixa de fusíveis, encaixe-a no fusível queimado e puxe-o até o soltar.
– Substitua o fusível queimado (ide ntificável pela tira de metal
fundida), substitua-o por outro novo com a mesma amperagem.
Tampa dos fusíveis no compartimento do motor
– Desligar a ignição e o componente eléctrico afectado.
– Retire a tampa dos fusíveis do compartimento do motor fazendo pressão nas patilhas na direcção do centro da tampa
⇒página 265, fig. 179 .
– Verificar qual o fusível correspondente ao componente eléctrico afectado ⇒página 268.
– Retirar a pinça de plástico da sua fixação na tampa dos fusíveis (face de topo da esquerdo do painel de instrumentos), aplicá-la
sobre o fusível em questão e extraí-lo.
– Substitua o fusível queimado (ide ntificável pela tira de metal
fundida), substitua-o por outro novo com a mesma amperagem.
– Recolocar a tampa dos fusíveis com cuidado, para evitar a entrada de água.Os diferentes circuitos eléctricos estã o protegidos por meio de fusíveis. Os
fusíveis encontram-se na face de topo, do lado esquerdo do painel de instru- mentos, atrás de uma tamp
a de cobertura e no compartimento do motor, do
lado esquerdo.
Os vidros eléctricos estão protegidos por fusíveis automáticos que, uma vez
eliminada a sobrecarga (p. ex. vidros colados pelo gelo), voltam a ligar-se
automaticamente ao fim de alguns segundos.
Cor dos fusíveis
ATENÇÃO!
Não «repare» os fusíveis e não os substitua por fusíveis de maior ampe-
ragem. Caso contrário, existe o perigo de incêndio. Além disso, poderiam
ocorrer danos noutro pont o do sistema eléctrico.
Cor
Amperes
Castanho claro
5
Ve r m el ho
10
Azul
15
Amarelo
20
Natural (branco)
25
Ve r d e
30
Laranja
40
Ve r m el ho
50
Branco
80
Azul
100
Cinzento
150
Violeta
200
alteaXL_portugues.book Seite 266 Dienstag, 3. Februar 2009 4:46 16

Situações diversas267
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

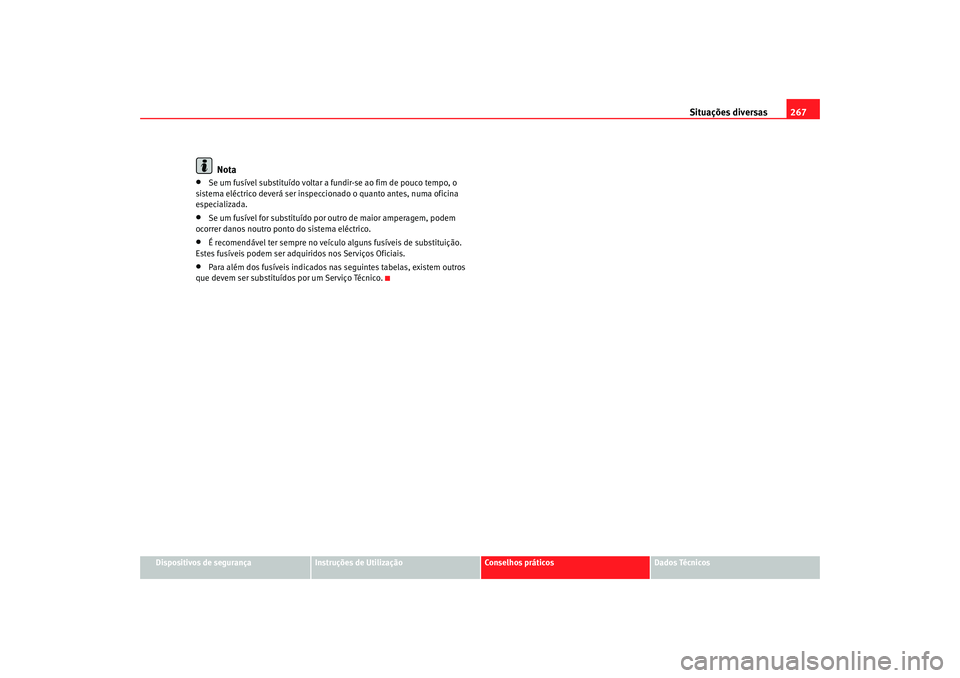

Nota
•
Se um fusível substituído voltar a fundir-se ao fim de pouco tempo, o
sistema eléctrico deverá ser inspeccionado o quanto antes, numa oficina
especializada.
•
Se um fusível for substituído por outro de maior amperagem, podem
ocorrer danos noutro ponto do sistema eléctrico.
•
É recomendável ter sempre no veículo alguns fusíveis de substituição.
Estes fusíveis podem ser adquiridos nos Serviços Oficiais.
•
Para além dos fusíveis indicados na s seguintes tabelas, existem outros
que devem ser substituídos por um Serviço Técnico.
alteaXL_portugues.book Seite 267 Dienstag, 3. Februar 2009 4:46 16

Situações diversas

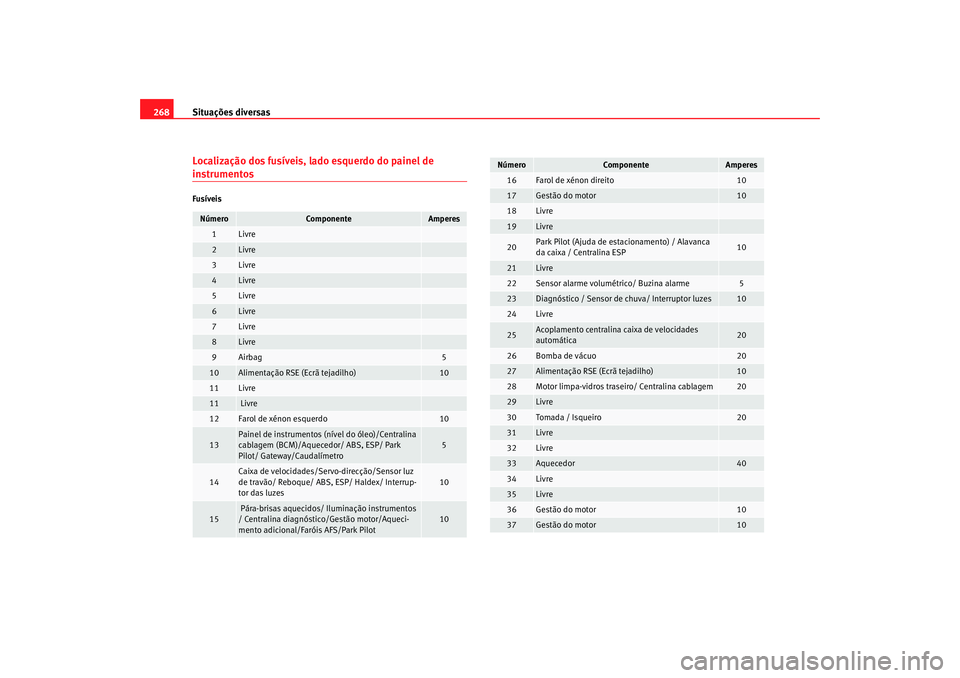

268Localização dos fusíveis, lado esquerdo do painel de instrumentosFusíveisNúmero
Componente
Amperes
1
Livre
2
Livre
3
Livre
4
Livre
5
Livre
6
Livre
7
Livre
8
Livre
9
Airbag
5
10
Alimentação RSE (Ecrã tejadilho)
10
11
Livre
11
Livre
12
Farol de xénon esquerdo
10
13
Painel de instrumentos (n ível do óleo)/Centralina
cablagem (BCM)/Aquecedor/ ABS, ESP/ Park
Pilot/ Gateway/Caudalímetro
5
14
Caixa de velocidades/Servo-direcção/Sensor luz
de travão/ Reboque/ ABS, ESP/ Haldex/ Interrup-
tor das luzes
10
15
Pára-brisas aquecidos/ Iluminação instrumentos
/ Centralina diagnóstic o/Gestão motor/Aqueci-
mento adicional/Faróis AFS/Park Pilot
10
16
Farol de xénon direito
10
17
Gestão do motor
10
18
Livre
19
Livre
20
Park Pilot (Ajuda de estacionamento) / Alavanca
da caixa / Centralina ESP
10
21
Livre
22
Sensor alarme volumétrico/ Buzina alarme
5
23
Diagnóstico / Sensor de chuva/ Interruptor luzes
10
24
Livre
25
Acoplamento centralina caixa de velocidades
automática
20
26
Bomba de vácuo
20
27
Alimentação RSE (Ecrã tejadilho)
10
28
Motor limpa-vidros traseiro/ Centralina cablagem
20
29
Livre
30
Tomada / Isqueiro
20
31
Livre
32
Livre
33
Aquecedor
40
34
Livre
35
Livre
36
Gestão do motor
10
37
Gestão do motor
10
Número
Componente
Amperes
alteaXL_portugues.book Seite 268 Dienstag, 3. Februar 2009 4:46 16

Situações diversas269
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

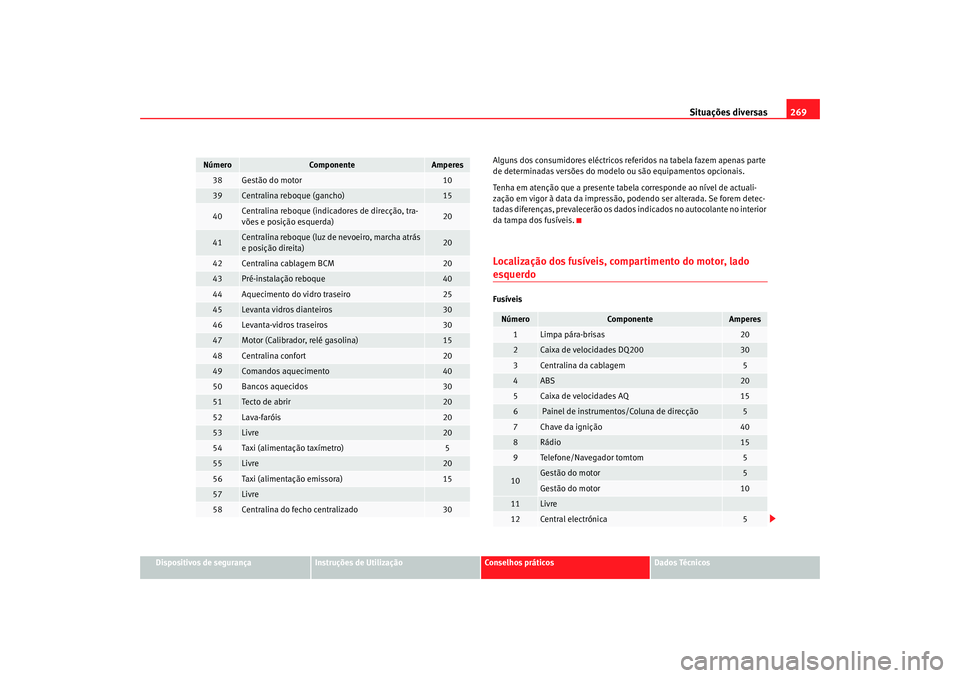

Alguns dos consumidores eléctricos referidos na tabela fazem apenas parte
de determinadas versões do modelo
ou são equipamentos opcionais.
Tenha em atenção que a presente tabela corresponde ao nível de actuali-
zação em vigor à data da impressão, podendo ser alterada. Se forem detec-
tadas diferenças, prevalecerão os dados indicados no autocolante no interior
da tampa dos fusíveis.
Localização dos fusíveis, compartimento do motor, lado esquerdoFusíveis
38
Gestão do motor
10
39
Centralina reboque (gancho)
15
40
Centralina reboque (indic adores de direcção, tra-
vões e posição esquerda)
20
41
Centralina reboque (luz de nevoeiro, marcha atrás
e posição direita)
20
42
Centralina cablagem BCM
20
43
Pré-instalação reboque
40
44
Aquecimento do vidro traseiro
25
45
Levanta vidros dianteiros
30
46
Levanta-vidros traseiros
30
47
Motor (Calibrador, relé gasolina)
15
48
Centralina confort
20
49
Comandos aquecimento
40
50
Bancos aquecidos
30
51
Tecto de abrir
20
52
Lava-faróis
20
53
Livre
20
54
Taxi (alimentação taxímetro)
5
55
Livre
20
56
Taxi (alimentação emissora)
15
57
Livre
58
Centralina do fecho centralizado
30
Número
Componente
Amperes
Número
Componente
Amperes
1
Limpa pára-brisas
20
2
Caixa de velocidades DQ200
30
3
Centralina da cablagem
5
4
ABS
20
5
Caixa de velocidades AQ
15
6
Painel de instrumentos/Coluna de direcção
5
7
Chave da ignição
40
8
Rádio
15
9
Telefone/Navegador tomtom
5
10
Gestão do motor
5
Gestão do motor
10
11
Livre
12
Central electrónica
5
alteaXL_portugues.book Seite 269 Dienstag, 3. Februar 2009 4:46 16

Situações diversas
270
Substituição de lâmpadasObservações geraisAntes de substituir uma lâmpada, é necessário desligar o respectivo compo-
nente.
Não toque com as mãos no vidro das lâmpadas, já que as impressões digitais
seriam vaporizadas pelo efeito do calo r gerado, provocando a diminuição da
vida útil das lâmpadas e condensação na superfície do reflector, reduzindo a
sua eficácia.
Uma lâmpada apenas deve ser substituída por outra com as mesmas carac-
terísticas. A respectiva designação figura no casquilho ou no vidro da
lâmpada.
Recomendamos que tenha sempre no automóvel uma caixa com lâmpadas
de substituição. Pelo menos, deve te r as seguintes lâmpadas, muito impor-
tantes para a segurança do tráfego.
Farol principal
Médios - H7
Máximos - H1
Mínimos - W5W
Indicador de mudança de direcção - PY21W
13
Alimentação do módulo de injecção de gasolina
15
Alimentação do módulo de injecção de diesel
30
14
Bobina
20
15
Gestão do motor
5
Relé da bomba
10
16
Iluminação direita
30
17
Buzina
15
18
Livre
19
Limpa
30
20
Bomba de água
10
Bomba sensor pressão para motor 1.8
20
21a)
Sonda Lambda
15
22
Pedal do travão, sensor de velocidade
5
23a)
Gestão do motor
5
Gestão do motor
10
Gestão do motor
15
24
AKF, válvula da caixa de velocidades
10
25a)
Bomba ABS
40
26
Iluminação esquerda
30
27a)
Gestão do motor
40
Gestão do motor
50
28
Livre
Número
Componente
Amperes
29a)
Levanta vidros (dianteiros e traseiros)
50
Levanta vidros (dianteiros)
30
30
Chave de ignição
50
a)Amperagem em função da motorizaçãoNúmero
Componente
Amperes
alteaXL_portugues.book Seite 270 Dienstag, 3. Februar 2009 4:46 16

Situações diversas271
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

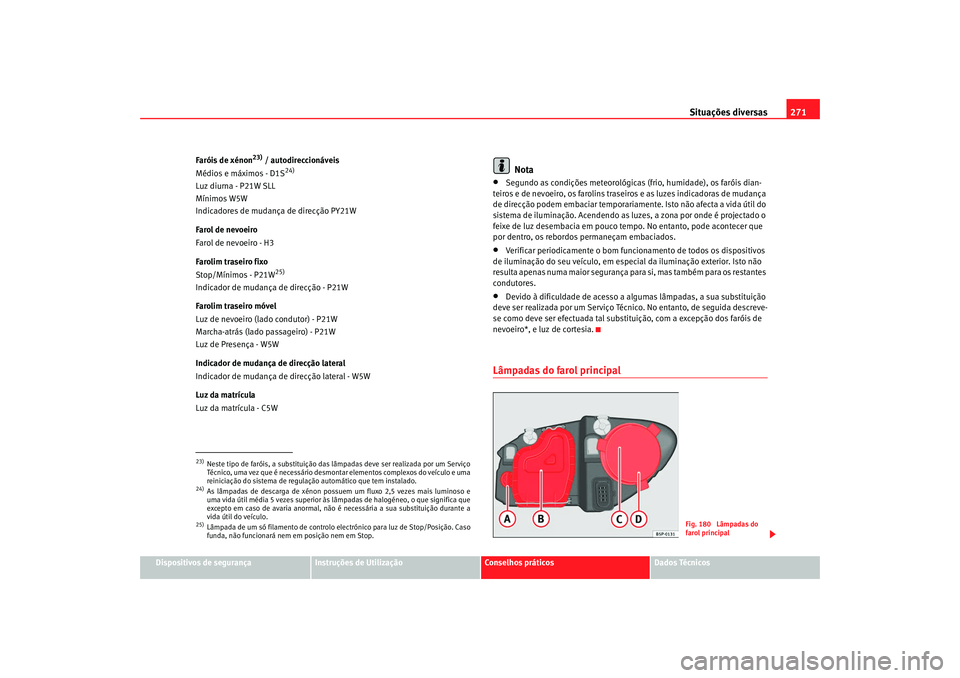

Faróis de xénon
23) / autodireccionáveis
Médios e máximos - D1S
24)
Luz diurna - P21W SLL
Mínimos W5W
Indicadores de mudança de direcção PY21W
Farol de nevoeiro
Farol de nevoeiro - H3
Farolim traseiro fixo
Stop/Mínimos - P21W
25)
Indicador de mudança de direcção - P21W
Farolim traseiro móvel
Luz de nevoeiro (lado condutor) - P21W
Marcha-atrás (lado passageiro) - P21W
Luz de Presença - W5W
Indicador de mudança de direcção lateral
Indicador de mudança de direcção lateral - W5W
Luz da matrícula
Luz da matrícula - C5W
Nota
•
Segundo as condições meteorológicas (f rio, humidade), os faróis dian-
teiros e de nevoeiro, os farolins trase iros e as luzes indicadoras de mudança
de direcção podem embaciar temporariamente. Isto não afecta a vida útil do
sistema de iluminação. Acendendo as luzes, a zona por onde é projectado o
feixe de luz desembacia em pouco tempo. No entanto, pode acontecer que
por dentro, os rebordos permaneçam embaciados.
•
Verificar periodicamente o bom funcionamento de todos os dispositivos
de iluminação do seu veículo, em especi al da iluminação exterior. Isto não
resulta apenas numa maior segurança para si, mas também para os restantes
condutores.
•
Devido à dificuldade de acesso a algumas lâmpadas, a sua substituição
deve ser realizada por um Serviço Técnico. No entanto, de seguida descreve-
se como deve ser efectuada tal substituição, com a excepção dos faróis de
nevoeiro*, e luz de cortesia.
Lâmpadas do farol principal
23)Neste tipo de faróis, a substituição das lâmpadas deve ser realizada por um Serviço
Técnico, uma vez que é necessário desmontar elementos complexos do veículo e uma
reiniciação do sistema de regulação automático que tem instalado.24)As lâmpadas de descarga de xénon possu em um fluxo 2,5 vezes mais luminoso e
uma vida útil média 5 vezes superior às lâmpadas de halogéneo, o que significa que
excepto em caso de avaria anormal, não é necessária a sua substituição durante a
vida útil do veículo.25)Lâmpada de um só filamento de controlo electrónico para luz de Stop/Posição. Caso
funda, não funcionará nem em posição nem em Stop.
Fig. 180 Lâmpadas do
farol principal
alteaXL_portugues.book Seite 271 Dienstag, 3. Februar 2009 4:46 16
