2009 Seat Altea XL Manual do proprietário (in Portuguese)

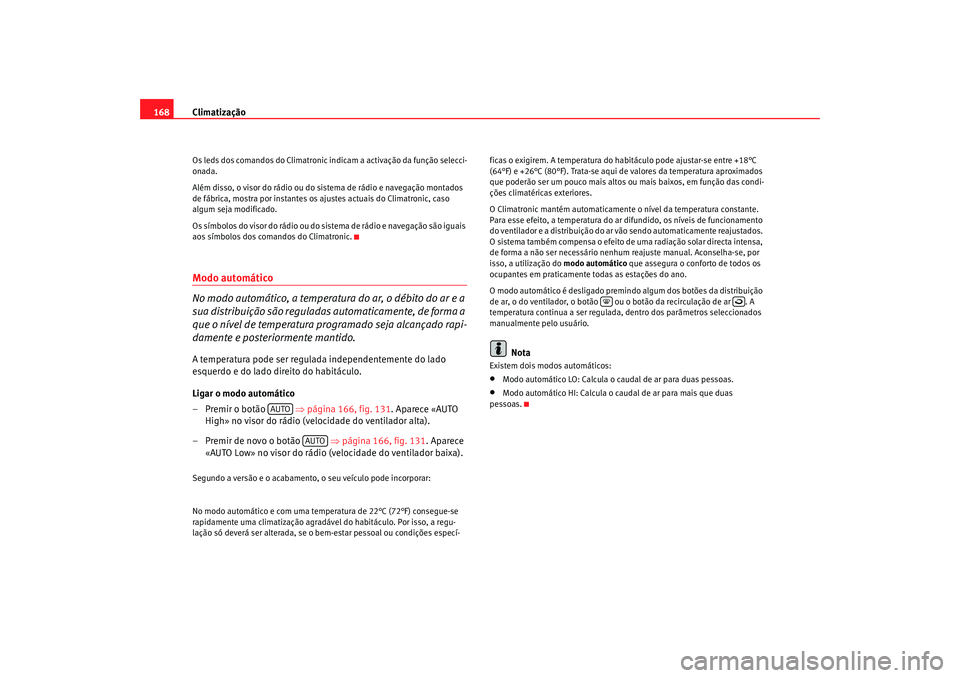

Climatização
168Os leds dos comandos do Climatronic indicam a activação da função selecci-
onada.
Além disso, o visor do rádio ou do sistema de rádio e navegação montados
de fábrica, mostra por instantes os ajustes actuais do Climatronic, caso
algum seja modificado.
Os símbolos do visor do rádio ou do sistema de rádio e navegação são iguais
aos símbolos dos comandos do Climatronic.Modo automático
No modo automático, a temperatura do ar, o débito do ar e a
sua distribuição são reguladas automaticamente, de forma a
que o nível de temperatura programado seja alcançado rapi-
damente e posteriormente mantido.A temperatura pode ser regulada independentemente do lado
esquerdo e do lado direito do habitáculo.
Ligar o modo automático
– Premir o botão ⇒página 166, fig. 131 . Aparece «AUTO
High» no visor do rádio (velocidade do ventilador alta).
– Premir de novo o botão ⇒página 166, fig. 131 . Aparece
«AUTO Low» no visor do rádio (velocidade do ventilador baixa).Segundo a versão e o acabamento, o seu veículo pode incorporar:
No modo automático e com uma temperatura de 22°C (72°F) consegue-se
rapidamente uma climatização agradá vel do habitáculo. Por isso, a regu-
lação só deverá ser alterada, se o bem-estar pessoal ou condições especí- ficas o exigirem. A temperatura do ha
bitáculo pode ajustar-se entre +18°C
(64°F) e +26°C (80°F). Trata-se aqui de valores da temperatura aproximados
que poderão ser um pouco mais altos ou mais baixos, em função das condi-
ções climatéricas exteriores.
O Climatronic mantém automaticamente o nível da temperatura constante.
Para esse efeito, a temperatura do ar difundido, os níveis de funcionamento
do ventilador e a distribuição do ar vão sendo automaticamente reajustados.
O sistema também compensa o efeito de uma radiação solar directa intensa,
de forma a não ser necessário nenhum reajuste manual. Aconselha-se, por
isso, a utilização do modo automático que assegura o conforto de todos os
ocupantes em praticamente todas as estações do ano.
O modo automático é desligado premindo algum dos botões da distribuição
de ar, o do ventilador, o botão ou o botão da recirculação de ar . A
temperatura continua a ser regulada, dentro dos parâmetros seleccionados
manualmente pelo usuário.
Nota
Existem dois modos automáticos:•
Modo automático LO: Calcula o caudal de ar para duas pessoas.
•
Modo automático HI: Calcula o caud al de ar para mais que duas
pessoas.
AUTO
AUTO


alteaXL_portugues.book Seite 168 Dienstag, 3. Februar 2009 4:46 16

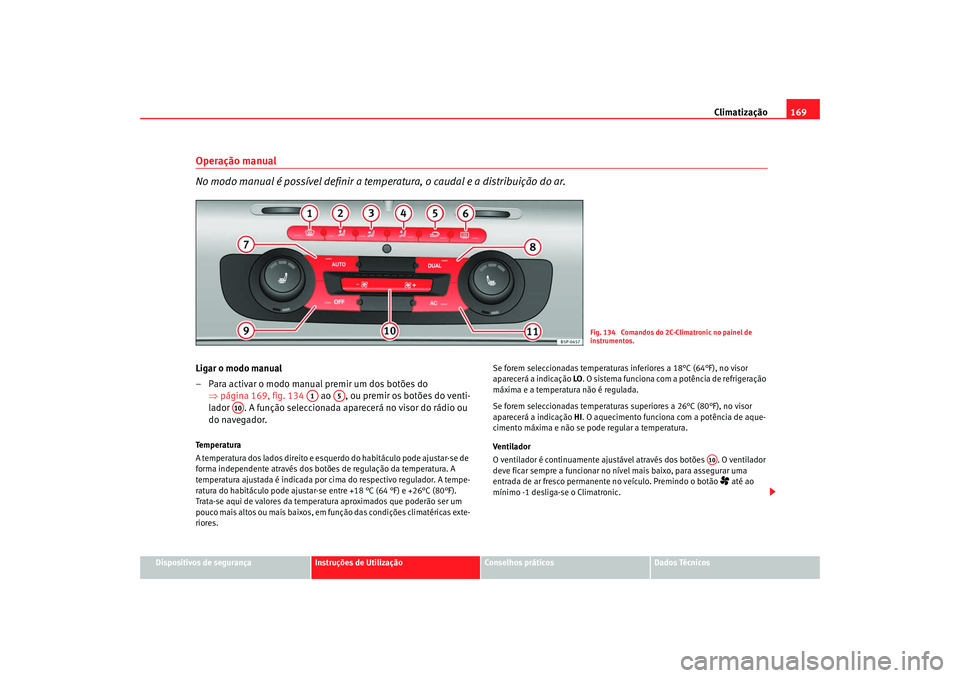

Climatização169
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Operação manual
No modo manual é possível definir a temperatura, o caudal e a distribuição do ar.Ligar o modo manual
– Para activar o modo manual premir um dos botões do
⇒página 169, fig. 134 ao , ou premir os botões do venti-
lador . A função seleccionada aparecerá no visor do rádio ou
do navegador.Temperatura
A temperatura dos lados direito e esquerdo do habitáculo pode ajustar-se de
forma independente através dos botões de regulação da temperatura. A
temperatura ajustada é indicada por cima do respectivo regulador. A tempe-
ratura do habitáculo pode ajustar- se entre +18 °C (64 °F) e +26°C (80°F).
Trata-se aqui de valores da temperatura aproximados que poderão ser um
pouco mais altos ou mais baixos, em função das condições climatéricas exte-
riores. Se forem seleccionadas temperaturas
inferiores a 18°C (64°F), no visor
aparecerá a indicação LO. O sistema funciona com a potência de refrigeração
máxima e a temperatura não é regulada.
Se forem seleccionadas temperaturas superiores a 26°C (80°F), no visor
aparecerá a indicação HI. O aquecimento funciona com a potência de aque-
cimento máxima e não se pode regular a temperatura.
Ventilador
O ventilador é continuamente ajustável através dos botões . O ventilador
deve ficar sempre a funcionar no nível mais baixo, para assegurar uma
entrada de ar fresco permanente no veículo. Premindo o botão
 até ao
mínimo -1 desliga-se o Climatronic.
Fig. 134 Comandos do 2C-Climatronic no painel de
instrumentos.
A1
A5
A10
A10
alteaXL_portugues.book Seite 169 Dienstag, 3. Februar 2009 4:46 16

Climatização
170Distribuição do ar
Com os botões , e pode regular-se a distribuição do ar. Além disso,
há a possibilidade de abrir ou fechar alguns difusores de forma indepen-
dente.
Ligar/desligar a refrigeração
Com o botão activado (led aceso), o sistema de refrigeração está ligado.
Com o botão desactivado (led apagado), o sistema de refrigeração está
desligado.
O botão desactivado desliga o sistema de refrigeração para se poupar
combustível. A temperatura continua a ser regulada. A temperatura progra-
mada só pode ser atingida, se for superior à temperatura exterior.
Controlo de temperatura para condutor e passageiro
Através do botão controla-se a sincronização das 2 zonas de climati-
zação do Climatronic.
Com o botão activado (led aceso), a zona de climatização do Clima-
tronic passa a individual. Por exempl o: Temperatura do condutor 22°C e
temperatura do passageiro 23°C.
Com o botão desactivado (led apagado), a zona de climatização do
Climatronic é sincronizada. Por exemp lo: Temperatura do condutor 22 °C e
temperatura do passageiro 22 °C.
Se o botão está desactivado e a temperatura do passageiro é modifi-
cada, é activada automaticamente a sua função.
Recirculação do ar
Com a recirculação do ar ligada impede-se a entrada de ar
exterior contaminado no interior do veículo.– Premir o botão ⇒ página 169, fig. 134 , para ligar e
desligar o modo de recirculação do ar. Está ligada se no visor é
apresentado o símbolo

.
No modo de recirculação do ar evita-se a entrada de cheiros fortes no habitá-
culo, como os que são frequentes por exemplo na travessia de um túnel ou
num engarrafamento.
Com baixas temperaturas no exterior, a recirculação do ar aumenta a
potência de aquecimento, uma vez que é o ar do habitáculo que é aquecido
e não o ar exterior.
Com altas temperaturas no exterior, a re circulação do ar aumenta a potência
de refrigeração, uma vez que é o ar do habitáculo que é arrefecido e não o ar
exterior.
Caso esteja activada a saída de ar pelo pára-brisas e se pressione o botão da
recirculação, esta fica activada. Activada a recirculação, caso se pressione o
botão de distribuição de ar pelo pára-brisas, é desactivada a recirculação.
Por motivos de segurança, não é aconselhável ligar a recirculação de ar.
ATENÇÃO!
Com a recirculação de ar ligada, não entr a ar fresco exterior no interior do
veículo. Além disso, se o sistema de refrigeração estiver desligado, os
vidros poderão embaciar-se rapidamente. Assim, a recirculação do ar não
deve permanecer ligada durante muito tempo – perigo de acidente!



ACAC
AC
DUAL
DUALDUALDUAL

A2
alteaXL_portugues.book Seite 170 Dienstag, 3. Februar 2009 4:46 16

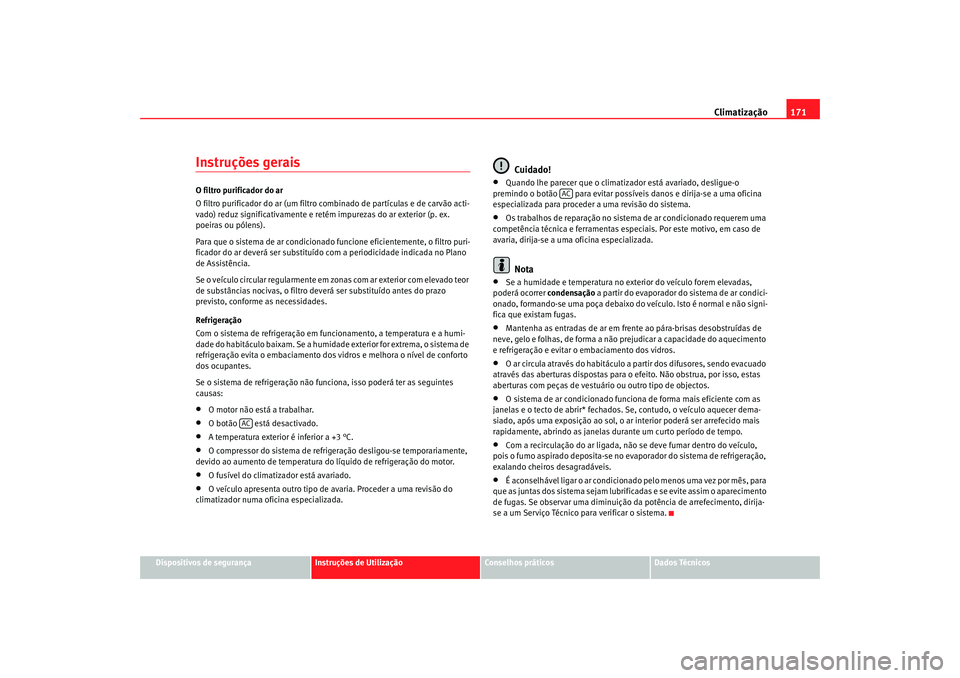

Climatização171
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Instruções geraisO filtro purificador do ar
O filtro purificador do ar (um filtro combinado de partículas e de carvão acti-
vado) reduz significativamente e retém impurezas do ar exterior (p. ex.
poeiras ou pólens).
Para que o sistema de ar condicionado funcione eficientemente, o filtro puri-
ficador do ar deverá ser substituído com a periodicidade indicada no Plano
de Assistência.
Se o veículo circular regularmente em zo nas com ar exterior com elevado teor
de substâncias nocivas, o filtro deverá ser substituído antes do prazo
previsto, conforme as necessidades.
Refrigeração
Com o sistema de refrigeração em funcionamento, a temperatura e a humi-
dade do habitáculo baixam. Se a humida de exterior for extrema, o sistema de
refrigeração evita o embaciamento dos vidros e melhora o nível de conforto
dos ocupantes.
Se o sistema de refrigeração não funciona, isso poderá ter as seguintes
causas:•
O motor não está a trabalhar.
•
O botão está desactivado.
•
A temperatura exterior é inferior a +3 °C.
•
O compressor do sistema de refrigeração desligou-se temporariamente,
devido ao aumento de temperatura do líquido de refrigeração do motor.
•
O fusível do climatizador está avariado.
•
O veículo apresenta outro tipo de avaria. Proceder a uma revisão do
climatizador numa oficina especializada.
Cuidado!
•
Quando lhe parecer que o climatizador está avariado, desligue-o
premindo o botão para evitar possíveis danos e dirija-se a uma oficina
especializada para proceder a uma revisão do sistema.
•
Os trabalhos de reparação no sistema de ar condicionado requerem uma
competência técnica e ferramentas especiais. Por este motivo, em caso de
avaria, dirija-se a uma oficina especializada.Nota
•
Se a humidade e temperatura no exterior do veículo forem elevadas,
poderá ocorrer condensação a partir do evaporador do sistema de ar condici-
onado, formando-se uma poça debaixo do veículo. Isto é normal e não signi-
fica que existam fugas.
•
Mantenha as entradas de ar em frente ao pára-brisas desobstruídas de
neve, gelo e folhas, de forma a não prejudicar a capacidade do aquecimento
e refrigeração e evitar o embaciamento dos vidros.
•
O ar circula através do habitáculo a partir dos difusores, sendo evacuado
através das aberturas dispostas para o efeito. Não obstrua, por isso, estas
aberturas com peças de vestuário ou outro tipo de objectos.
•
O sistema de ar condicionado funciona de forma mais eficiente com as
janelas e o tecto de abri r* fechados. Se, contudo, o veículo aquecer dema-
siado, após uma exposição ao sol, o ar interior poderá ser arrefecido mais
rapidamente, abrindo as janelas du rante um curto período de tempo.
•
Com a recirculação do ar ligada, não se deve fumar dentro do veículo,
pois o fumo aspirado deposita-se no evaporador do sistema de refrigeração,
exalando cheiros desagradáveis.
•
É aconselhável ligar o ar condicionado pelo menos uma vez por mês, para
que as juntas dos sistema sejam lubrificadas e se evite assim o aparecimento
de fugas. Se observar uma diminuição da potência de arrefecimento, dirija-
se a um Serviço Técnico para verificar o sistema.
AC
AC
alteaXL_portugues.book Seite 171 Dienstag, 3. Februar 2009 4:46 16

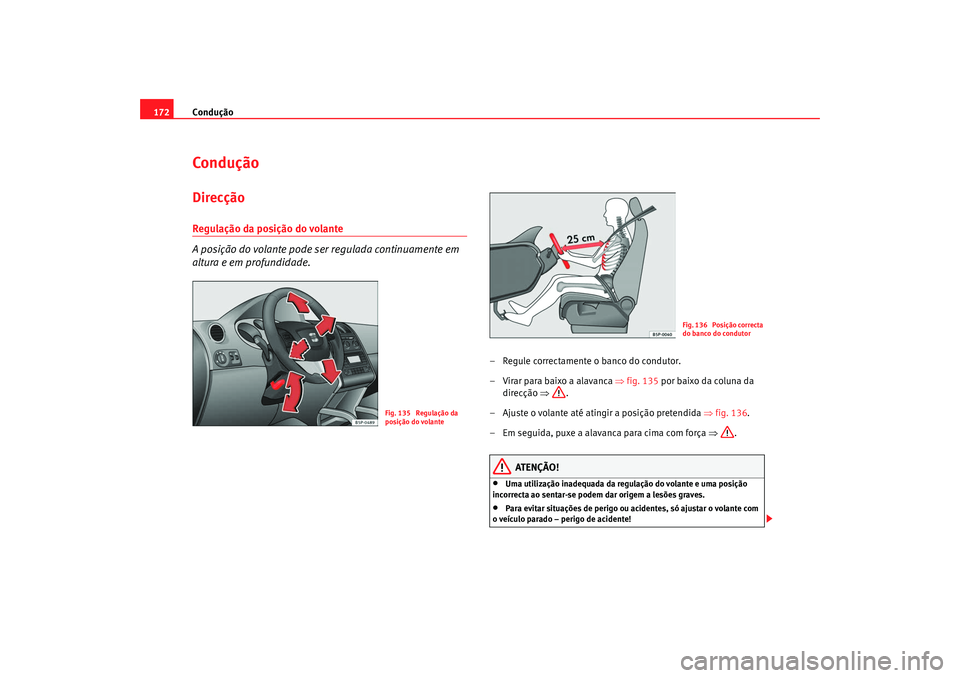

Condução
172ConduçãoDirecçãoRegulação da posição do volante
A posição do volante pode ser regulada continuamente em
altura e em profundidade.
– Regule correctamente o banco do condutor.
– Virar para baixo a alavanca ⇒fig. 135 por baixo da coluna da
direcção ⇒.
– Ajuste o volante até atingir a posição pretendida ⇒fig. 136.
– Em seguida, puxe a alavanca para cima com força ⇒.
ATENÇÃO!
•
Uma utilização inadequada da regulação do volante e uma posição
incorrecta ao sentar-se podem dar origem a lesões graves.
•
Para evitar situações de perigo ou acidentes, só ajustar o volante com
o veículo parado – perigo de acidente!
Fig. 135 Regulação da
posição do volante
Fig. 136 Posição correcta
do banco do condutor
alteaXL_portugues.book Seite 172 Dienstag, 3. Februar 2009 4:46 16

Condução173
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
•
Ajustar o banco do condutor ou o volante, de modo a que a distância
entre o volante e o tórax seja de pelo menos 25 cm ⇒página 172, fig. 136 .
Se não se respeitar a distância míni ma, o sistema de airbag não pode
exercer a sua função de protecção – perigo de morte!
•
Se a sua constituição física o impede de manter uma distância mínima
de 25 cm, contacte um Serviço Técnico, onde o ajudarão, verificando se é
necessário efectuar determinadas modificações especiais.
•
Se aproximar mais o volante do seu rosto, limitará a eficácia de
protecção do airbag do condutor em caso de acidente. Certifique-se de que
o volante aponta na direcção do seu tórax.
•
Em andamento, segure sempre o volante com as duas mãos na parte
exterior do mesmo, colocando-as na posição das 9 e das 3 horas. Não
segure nunca o volante na posição das 12 horas ou noutro ponto diferente
(p. ex. no centro do volante). Se o fizer, poderá sofrer graves lesões nos
braços, nas mãos e na cabeça em caso de disparo do airbag.
SegurançaPrograma electrónico de estabilidade (ESP)*
Com a ajuda do ESP é melhorada a segurança na condução
em situações limite.O programa electrónico de estabilidade (ESP) inclui o bloqueio electrónico
do diferencial (EDS) e a regulação anti-derrapagem da aceleração (TCS). O
ESP funciona em conjunto com o ABS. Em caso de falha do ESP ou do ABS
acendem-se ambos os avisos de controlo.
O ESP é automaticamente ligado quando o motor arranca.
O ESP está sempre activo, não é possível desactivá-lo. Com o interruptor do
ESP só é possível desactivar o TCS.
O TCS pode desactivar-se nos casos em que se pretenda que as rodas
derrapem.
Por exemplo:
AT ENÇÃO! Continua ção
Fig. 137 Pormenor da
consola central: botão
ESP
alteaXL_portugues.book Seite 173 Dienstag, 3. Februar 2009 4:46 16

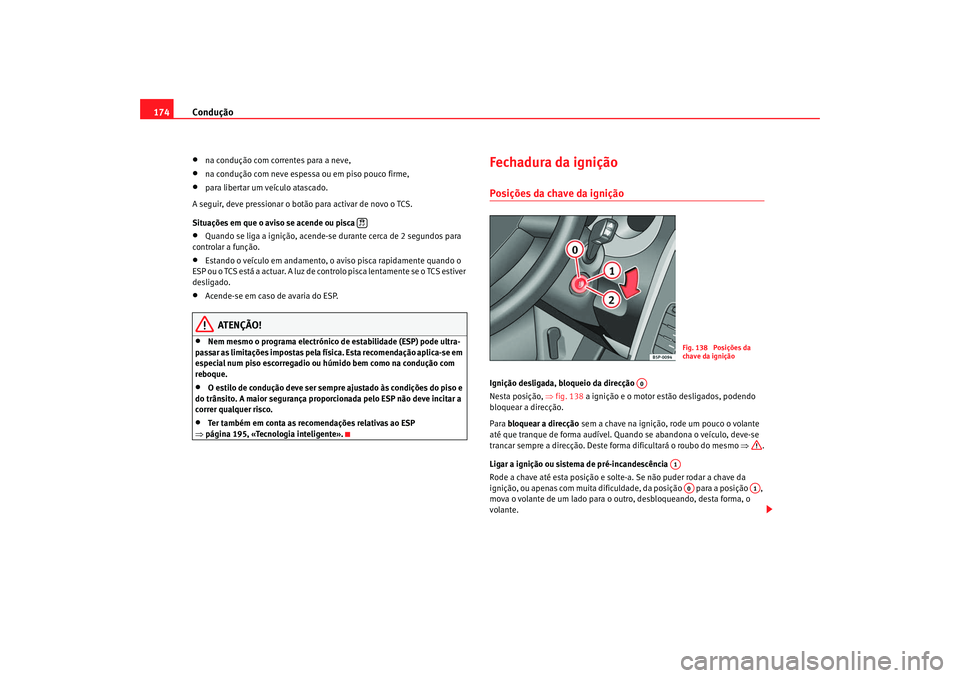

Condução
174•
na condução com correntes para a neve,
•
na condução com neve espessa ou em piso pouco firme,
•
para libertar um veículo atascado.
A seguir, deve pressionar o botão para activar de novo o TCS.
Situações em que o aviso se acende ou pisca
•
Quando se liga a ignição, acende-se durante cerca de 2 segundos para
controlar a função.
•
Estando o veículo em andamento, o aviso pisca rapidamente quando o
ESP ou o TCS está a actuar. A luz de controlo pisca lentamente se o TCS estiver
desligado.
•
Acende-se em caso de avaria do ESP.
ATENÇÃO!
•
Nem mesmo o programa electrónico de estabilidade (ESP) pode ultra-
passar as limitações impostas pela física. Esta recomendação aplica-se em
especial num piso escorregadio ou húmido bem como na condução com
reboque.
•
O estilo de condução deve ser sempre ajustado às condições do piso e
do trânsito. A maior segurança proporcionada pelo ESP não deve incitar a
correr qualquer risco.
•
Ter também em conta as recomendações relativas ao ESP
⇒ página 195, «Tecnologia inteligente».
Fechadura da igniçãoPosições da chave da igniçãoIgnição desligada, bloqueio da direcção
Nesta posição, ⇒fig. 138 a ignição e o motor estão desligados, podendo
bloquear a direcção.
Para bloquear a direcção sem a chave na ignição, rode um pouco o volante
até que tranque de forma audível. Quando se abandona o veículo, deve-se
trancar sempre a direcção. Deste forma dificultará o roubo do mesmo ⇒.
Ligar a ignição ou sistema de pré-incandescência
Rode a chave até esta posição e solte-a. Se não puder rodar a chave da
ignição, ou apenas com muita dificuldade, da posição para a posição ,
mova o volante de um lado para o outro, desbloqueando, desta forma, o
volante.

Fig. 138 Posições da
chave da ignição
A0
A1A0
A1
alteaXL_portugues.book Seite 174 Dienstag, 3. Februar 2009 4:46 16

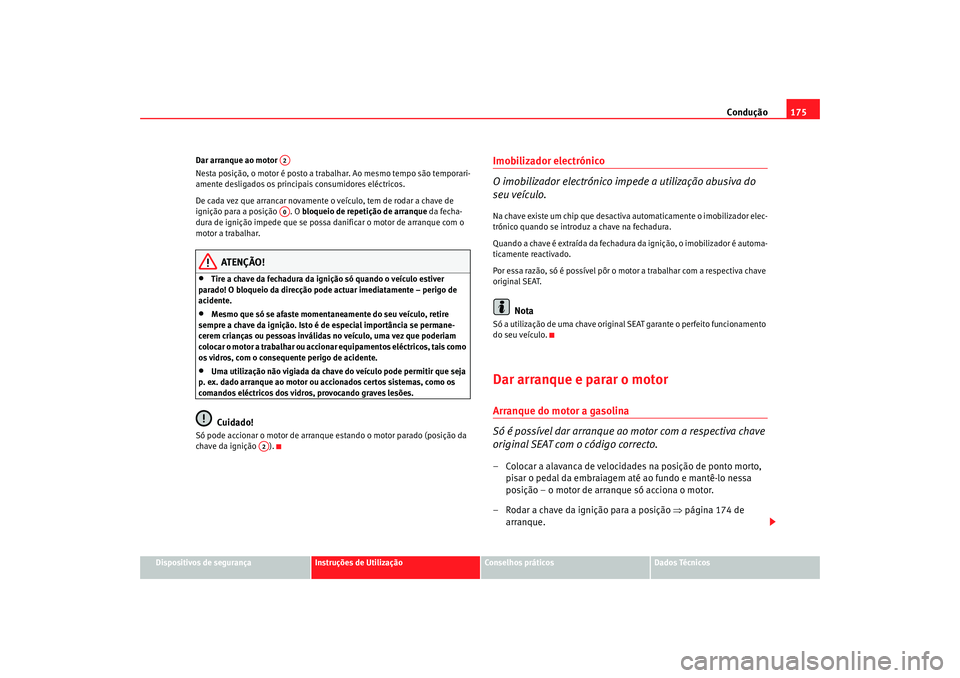

Condução175
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Dar arranque ao motor
Nesta posição, o motor é posto a trabalhar. Ao mesmo tempo são temporari-
amente desligados os principais consumidores eléctricos.
De cada vez que arrancar novamente o veículo, tem de rodar a chave de
ignição para a posição . O
bloqueio de repetição de arranque da fecha-
dura de ignição impede que se possa danificar o motor de arranque com o
motor a trabalhar.
ATENÇÃO!
•
Tire a chave da fechadura da ignição só quando o veículo estiver
parado! O bloqueio da direcção pode actuar imediatamente – perigo de
acidente.
•
Mesmo que só se afaste momentaneamente do seu veículo, retire
sempre a chave da ignição. Isto é de especial importância se permane-
cerem crianças ou pessoas inválidas no veículo, uma vez que poderiam
colocar o motor a trabalhar ou accionar equipamentos eléctricos, tais como
os vidros, com o consequente perigo de acidente.
•
Uma utilização não vigiada da chave do veículo pode permitir que seja
p. ex. dado arranque ao motor ou accionados certos sistemas, como os
comandos eléctricos dos vidros, provocando graves lesões.Cuidado!
Só pode accionar o motor de arranque estando o motor parado (posição da
chave da ignição ).
Imobilizador electrónico
O imobilizador electrónico impede a utilização abusiva do
seu veículo.Na chave existe um chip que desactiva automaticamente o imobilizador elec-
trónico quando se introduz a chave na fechadura.
Quando a chave é extraída da fechadura da ignição, o imobilizador é automa-
ticamente reactivado.
Por essa razão, só é possível pôr o mo tor a trabalhar com a respectiva chave
original SEAT.
Nota
Só a utilização de uma chave original SEAT garante o perfeito funcionamento
do seu veículo.Dar arranque e parar o motorArranque do motor a gasolina
Só é possível dar arranque ao motor com a respectiva chave
original SEAT com o código correcto.– Colocar a alavanca de velocidades na posição de ponto morto, pisar o pedal da embraiagem até ao fundo e mantê-lo nessa
posição – o motor de arranque só acciona o motor.
– Rodar a chave da ignição para a posição ⇒ página 174 de
arranque.
A2A0
A2
alteaXL_portugues.book Seite 175 Dienstag, 3. Februar 2009 4:46 16
