Situações diversas
272
Indicador de mudança de direcção
Médios
Máximos
Luz de presença

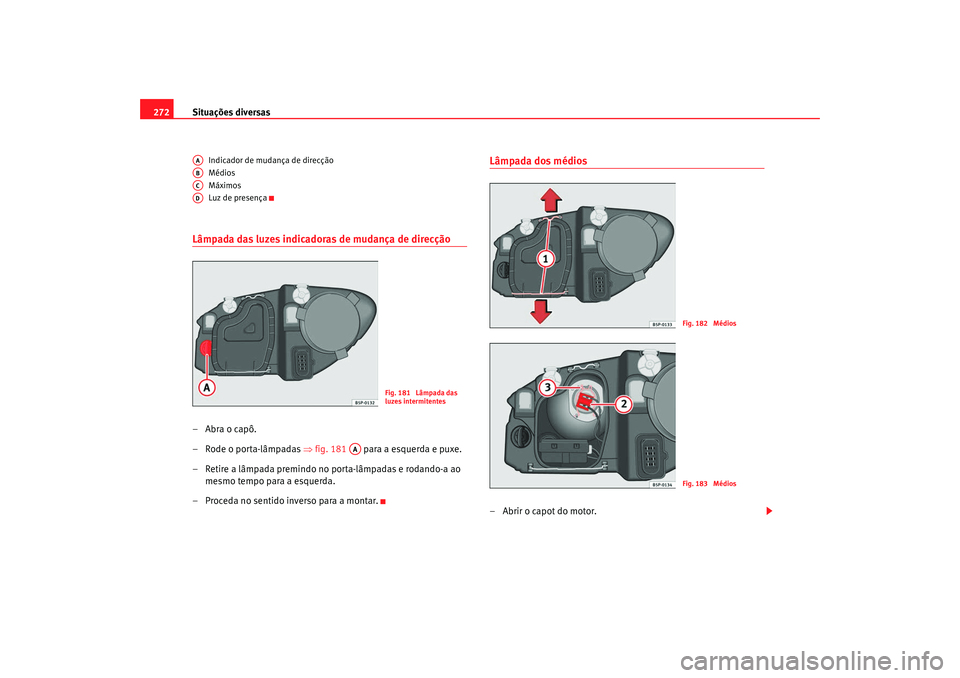

Lâmpada das luzes indicadoras de mudança de direcção– Abra o capô.
– Rode o porta-lâmpadas ⇒fig. 181 para a esquerda e puxe.
– Retire a lâmpada premindo no porta-lâmpadas e rodando-a ao mesmo tempo para a esquerda.
– Proceda no sentido inverso para a montar.
Lâmpada dos médios– Abrir o capot do motor.
AAABACAD
Fig. 181 Lâmpada das
luzes intermitentes
AA
Fig. 182 MédiosFig. 183 Médios
alteaXL_portugues.book Seite 272 Dienstag, 3. Februar 2009 4:46 16

Situações diversas273
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
– Desloque os tirantes ⇒página 272, fig. 182 no sentido da
seta e puxe a tampa.
– Retirar o conector ⇒página 272, fig. 183 da lâmpada.
– Desengate a mola de fixação ⇒ página 272, fig. 183 pressi-
onado-a para dentro e para a direita.

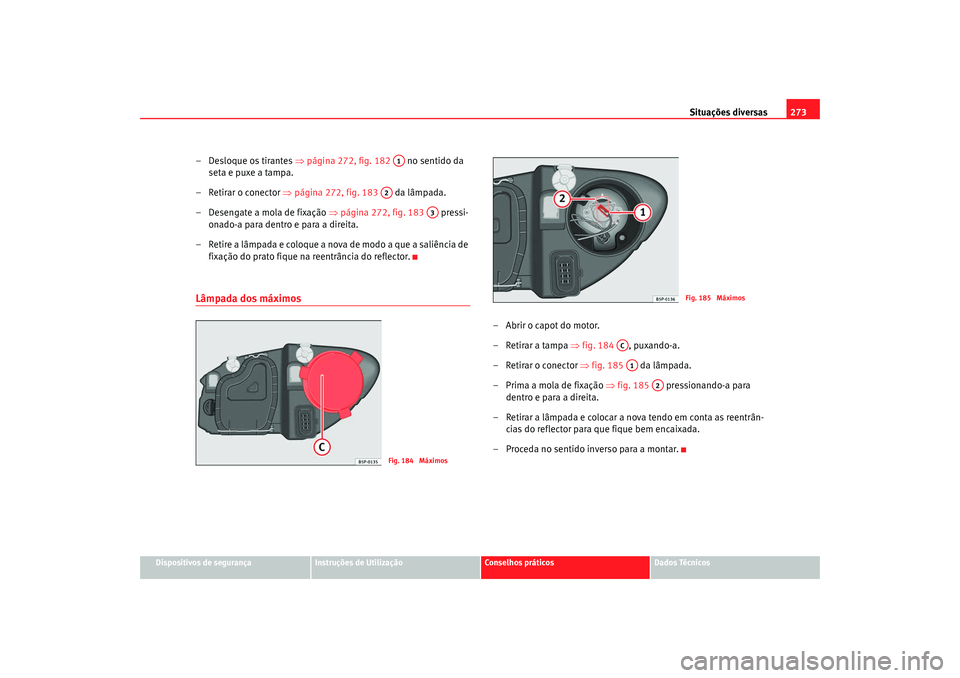

– Retire a lâmpada e coloque a nova de modo a que a saliência de fixação do prato fique na reentrância do reflector.Lâmpada dos máximos
–Abrir o capot do motor.
– Retirar a tampa ⇒fig. 184 , puxando-a.
– Retirar o conector ⇒fig. 185 da lâmpada.
–Prima a mola de fixação ⇒fig. 185 pressionando-a para
dentro e para a direita.
– Retirar a lâmpada e colocar a nova tendo em conta as reentrân- cias do reflector para que fique bem encaixada.
– Proceda no sentido inverso para a montar.
A1
A2
A3
Fig. 184 Máximos
Fig. 185 Máximos
ACA1
A2
alteaXL_portugues.book Seite 273 Dienstag, 3. Februar 2009 4:46 16

Situações diversas

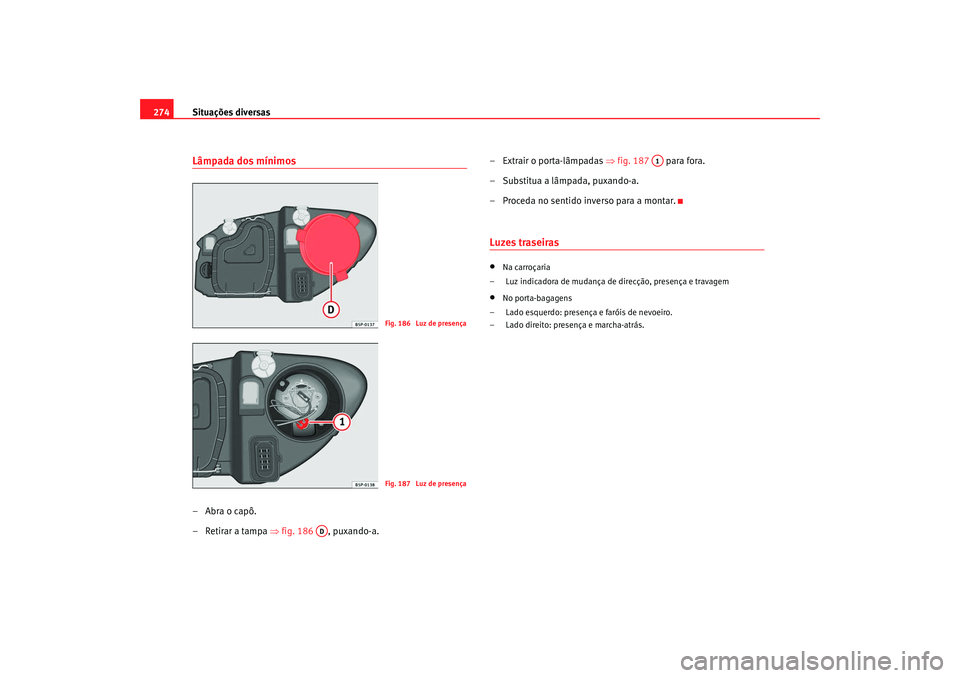

274Lâmpada dos mínimos– Abra o capô.
– Retirar a tampa ⇒fig. 186 , puxando-a. – Extrair o porta-lâmpadas
⇒fig. 187 para fora.
– Substitua a lâmpada, puxando-a.
– Proceda no sentido inverso para a montar.
Luzes traseiras•
Na carroçaria
– Luz indicadora de mudança de direcção, presença e travagem
•
No porta-bagagens
– Lado esquerdo: presença e faróis de nevoeiro.
– Lado direito: presença e marcha-atrás.
Fig. 186 Luz de presençaFig. 187 Luz de presença
AD
A1
alteaXL_portugues.book Seite 274 Dienstag, 3. Februar 2009 4:46 16

Situações diversas275
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

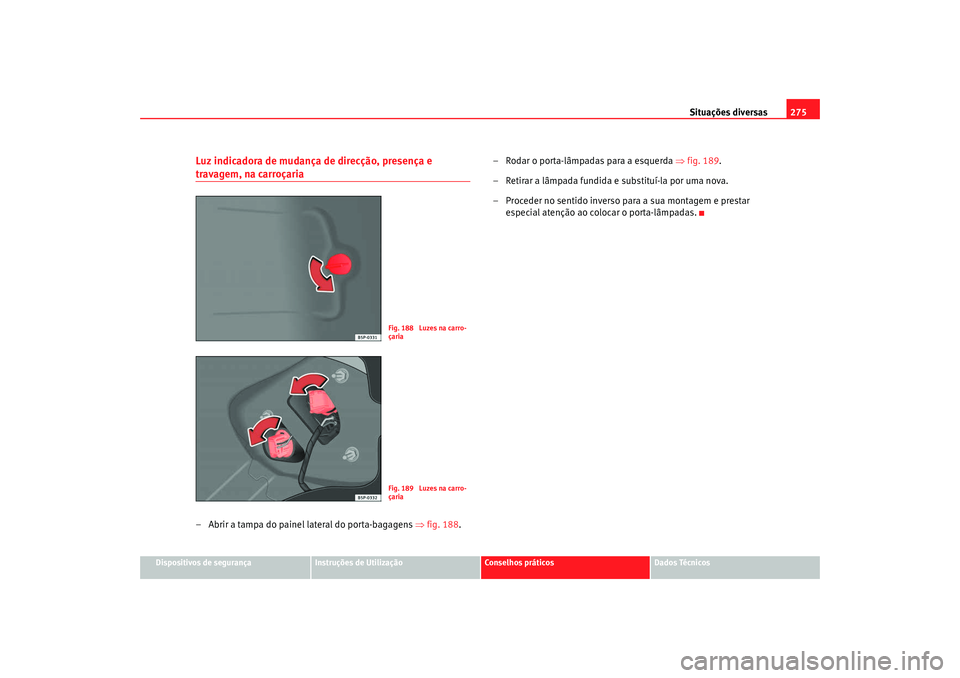

Luz indicadora de mudança de direcção, presença e travagem, na carroçaria– Abrir a tampa do painel lateral do porta-bagagens ⇒fig. 188. – Rodar o porta-lâmpadas para a esquerda
⇒fig. 189.
– Retirar a lâmpada fundida e substituí-la por uma nova.
– Proceder no sentido inverso para a sua montagem e prestar especial atenção ao colocar o porta-lâmpadas.
Fig. 188 Luzes na carro-
çariaFig. 189 Luzes na carro-
çaria
alteaXL_portugues.book Seite 275 Dienstag, 3. Februar 2009 4:46 16

Situações diversas

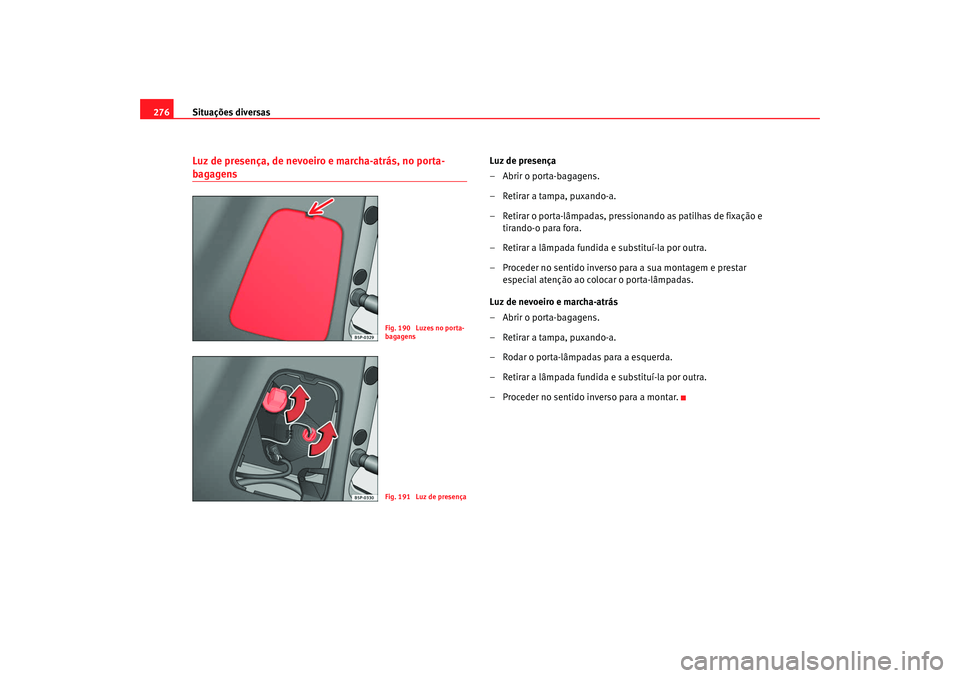

276Luz de presença, de nevoeiro e marcha-atrás, no porta-bagagens
Luz de presença
– Abrir o porta-bagagens.
– Retirar a tampa, puxando-a.
– Retirar o porta-lâmpadas, pressionando as patilhas de fixação e
tirando-o para fora.
– Retirar a lâmpada fundida e substituí-la por outra.
– Proceder no sentido inverso para a sua montagem e prestar especial atenção ao colocar o porta-lâmpadas.
Luz de nevoeiro e marcha-atrás
– Abrir o porta-bagagens.
– Retirar a tampa, puxando-a.
– Rodar o porta-lâmpadas para a esquerda.
– Retirar a lâmpada fundida e substituí-la por outra.
– Proceder no sentido inverso para a montar.
Fig. 190 Luzes no porta-
bagagensFig. 191 Luz de presença
alteaXL_portugues.book Seite 276 Dienstag, 3. Februar 2009 4:46 16

Situações diversas277
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

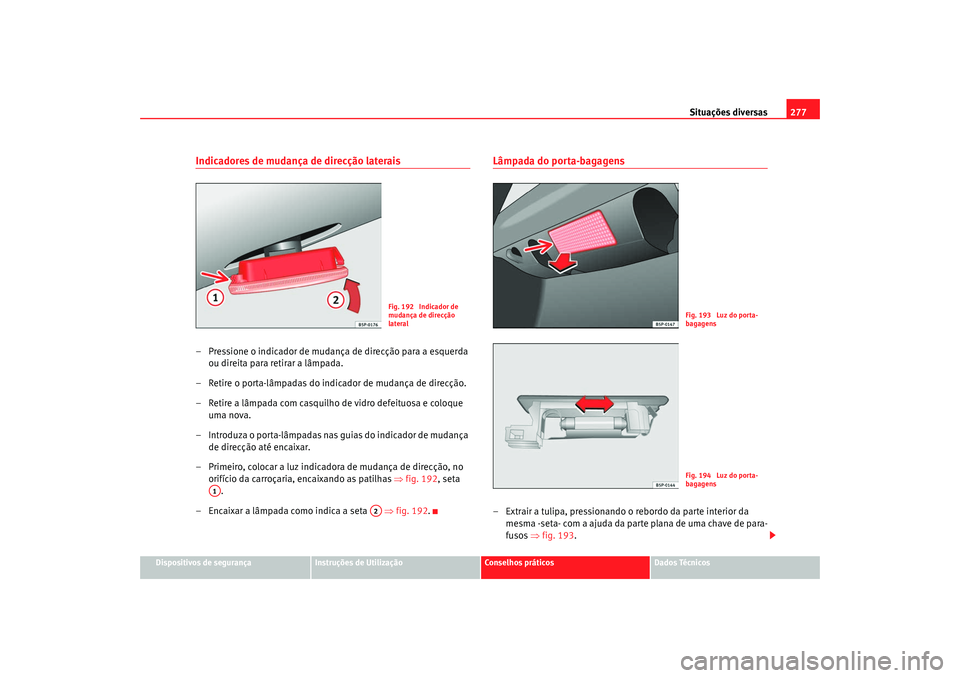

Indicadores de mudança de direcção laterais– Pressione o indicador de mudança de direcção para a esquerda
ou direita para retirar a lâmpada.
– Retire o porta-lâmpadas do indicador de mudança de direcção.
– Retire a lâmpada com casquilho de vidro defeituosa e coloque uma nova.
– Introduza o porta-lâmpadas nas guias do indicador de mudança de direcção até encaixar.
– Primeiro, colocar a luz indicadora de mudança de direcção, no orifício da carroçaria, encaixando as patilhas ⇒fig. 192 , seta
.
– Encaixar a lâmpada como indica a seta ⇒ fig. 192.
Lâmpada do porta-bagagens– Extrair a tulipa, pressionando o rebordo da parte interior da
mesma -seta- com a ajuda da parte plana de uma chave de para-
fusos ⇒fig. 193.
Fig. 192 Indicador de
mudança de direcção
lateral
A1
A2
Fig. 193 Luz do porta-
bagagensFig. 194 Luz do porta-
bagagens
alteaXL_portugues.book Seite 277 Dienstag, 3. Februar 2009 4:46 16

Situações diversas
278

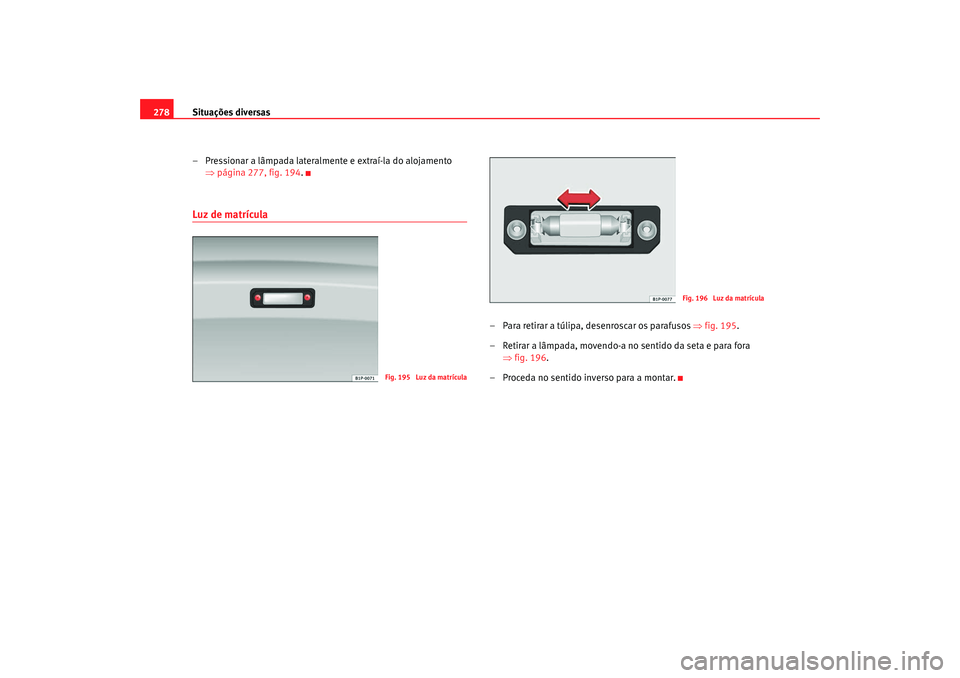

– Pressionar a lâmpada lateralmente e extraí-la do alojamento ⇒página 277, fig. 194 .Luz de matrícula
– Para retirar a túlipa, desenroscar os parafusos ⇒fig. 195 .
– Retirar a lâmpada, movendo-a no sentido da seta e para fora ⇒fig. 196.
– Proceda no sentido inverso para a montar.
Fig. 195 Luz da matrícula
Fig. 196 Luz da matrícula
alteaXL_portugues.book Seite 278 Dienstag, 3. Februar 2009 4:46 16

Situações diversas279
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos

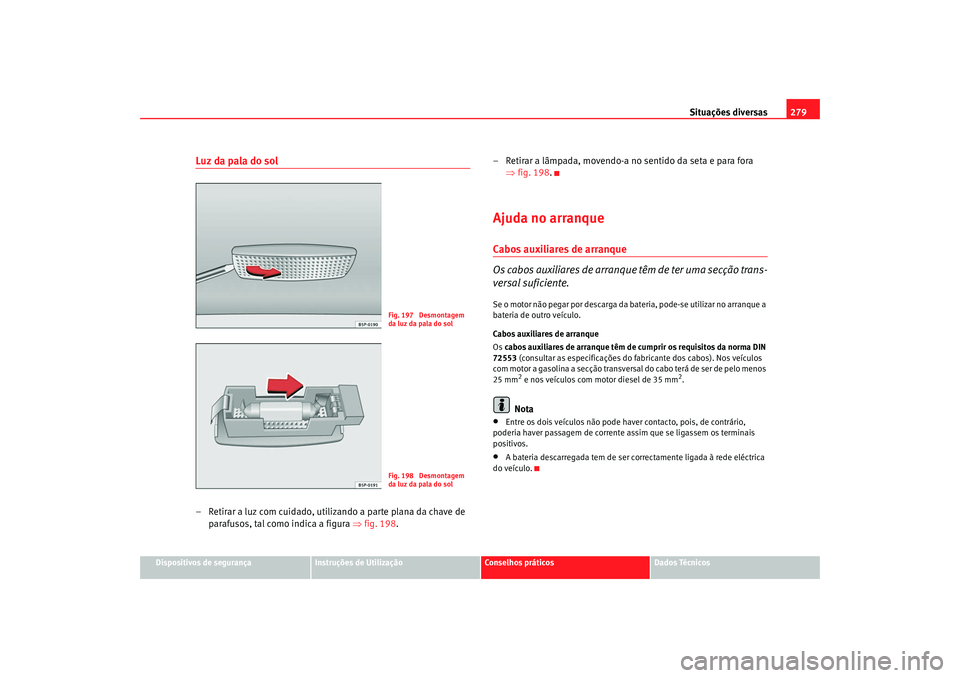

Luz da pala do sol– Retirar a luz com cuidado, utilizando a parte plana da chave de
parafusos, tal como indica a figura ⇒fig. 198. – Retirar a lâmpada, movendo-a no sentido da seta e para fora
⇒fig. 198.
Ajuda no arranqueCabos auxiliares de arranque
Os cabos auxiliares de arranq ue têm de ter uma secção trans-
versal suficiente.Se o motor não pegar por descarga da bateria, pode-se utilizar no arranque a
bateria de outro veículo.
Cabos auxiliares de arranque
Os cabos auxiliares de arranque têm de cumprir os requisitos da norma DIN
72553 (consultar as especificações do fabricante dos cabos). Nos veículos
com motor a gasolina a secção transversal do cabo terá de ser de pelo menos
25 mm
2 e nos veículos com motor diesel de 35 mm
2.
Nota
•
Entre os dois veículos não pode haver contacto, pois, de contrário,
poderia haver passagem de corrente assim que se ligassem os terminais
positivos.
•
A bateria descarregada tem de ser correctamente ligada à rede eléctrica
do veículo.
Fig. 197 Desmontagem
da luz da pala do solFig. 198 Desmontagem
da luz da pala do sol
