2009 Seat Altea XL Manual do proprietário (in Portuguese)

Climatização
160ClimatizaçãoAquecimentoInstruções de utilização–Com os reguladores ⇒fig. 127 e e com o interruptor é
ajustada a temperatura, a distribuição do ar e o nível do venti-
lador.
– Premir o respectivo botão ou , para ligar e desligar uma função. Quando a função está activa, a janela que se encontra no
canto inferior esquerdo do botão ilumina-se.Temperatura
Com o regulador se determina a potência calorífica. A temperatura preten-
dida no habitáculo não pode ser inferi or à temperatura que se regista no exterior. A potência calorífica máxima e o desembaciamento rápido dos
vidros só são possíveis, depois de o motor ter atingido a temperatura de
serviço.
Aquecimento do vidro traseiro

Esta função é automaticamente desligada cerca de
20 minutos depois de
ser activada. Pode ser também deslig ado antes, premindo o respectivo
botão.

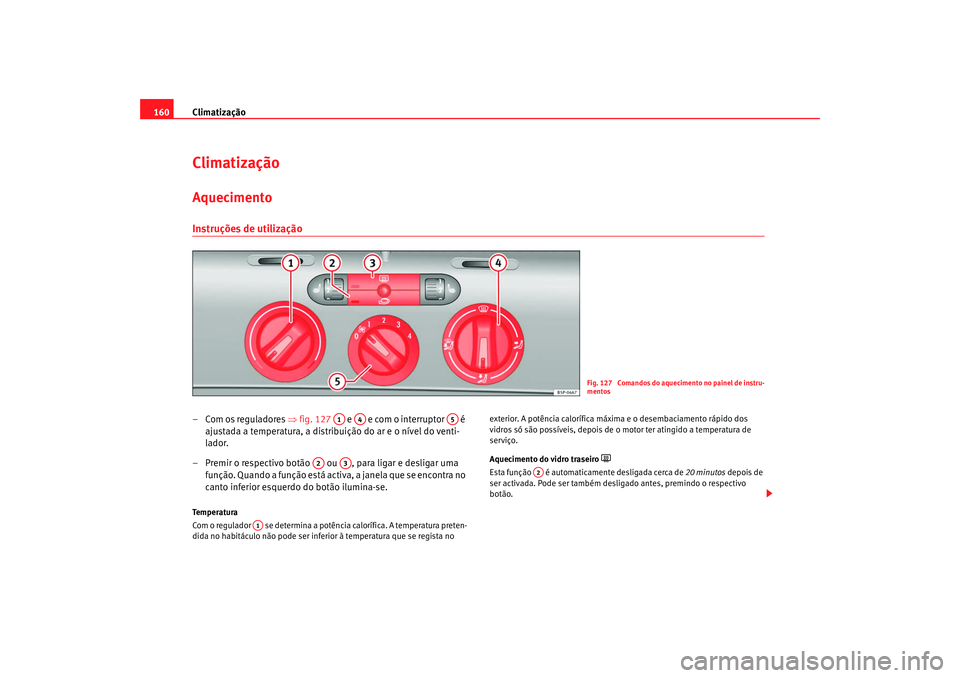

Fig. 127 Comandos do aquecimento no painel de instru-
mentos
A1
A4
A5
A2
A3
A1
A2
alteaXL_portugues.book Seite 160 Dienstag, 3. Februar 2009 4:46 16

Climatização161
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Recirculação do ar

No modo de recirculação do ar ligado, evita-se a entrada de cheiros fortes
no habitáculo, como os que são frequentes por exemplo na travessia de um
túnel ou num engarrafamento
⇒.
Com baixas temperaturas no exterior, a recirculação do ar aumenta a
potência de aquecimento, uma vez que é o ar do habitáculo que é aquecido
e não o ar exterior.
Distribuição do ar
Regulador para orientar o caudal de ar na direcção pretendida. – Saída do ar orientada para o pára-brisas. Caso esteja activada a saída
de ar pelo pára-brisas e se pressione o bo tão da recirculação, esta fica acti-
vada. Activada a recirculação, caso se pressione o botão de distribuição de
ar pelo pára-brisas, é desactivada a re circulação. Por motivos de segurança,
não é aconselhável ligar a recirculação de ar. – Saída do ar orientada para o tórax. – Saída do ar orientada para a zona dos pés. – Saída do ar orientada para o pára-brisas e para a zona dos pés.
Ventilador
Com o interruptor pode-se regular o caud al do ar em 4 níveis. A baixa velo-
cidade o ventilador deve funcio nar também sempre num nível baixo.
ATENÇÃO!
•
Para assegurar a segurança rodoviária, é importante que todas as
janelas estejam limpas de gelo e neve e desembaciadas. Só assim estarão
reunidas as melhores condições de vi sibilidade. Familiarize-se, por isso,
com o correcto manuseamento do aquecimento e da ventilação bem como
com a desumidificação/desembaciamento dos vidros.
•
Com a recirculação de ar ligada, não entra ar fresco exterior no interior
do veículo. Além disso, se o sistema de aquecimento estiver desligado, os vidros poderão embaciar-se rapidamente.
Assim, a recirculação do ar não
deve permanecer ligada durante muito tempo – perigo de acidente!
Nota
Respeite também as instruções gerais ⇒página 171.
A3
A4
A5
AT ENÇÃO! Continua ção
alteaXL_portugues.book Seite 161 Dienstag, 3. Februar 2009 4:46 16

Climatização
162Climatic*ComandosO climatic ou ar condicionado semi-automático só funciona com o
motor a trabalhar e o ventilador ligado.
–Com os reguladores ⇒fig. 128 e e com o interruptor é
ajustada a temperatura, a distribuição do ar e o nível do venti-
lador.
– Premir o respectivo botão , ou para ligar e desligar a respectiva função. Quando a função está activa, a janela que se
encontra no canto inferior esquerdo do botão ilumina-se.
Regulador da temperatura ⇒página 163
Botão – Ligar ou desligar o grupo de refrigeração ⇒página 163 Botão – Desembaciador do vidro traseiro. Cerca de
20 minutos
depois de ser activado, o aquecimento é automaticamente desligado.
Pode ser também desligado antes, premindo o respectivo botão.
Botão – Recirculação do ar ⇒página 165
Regulador da distribuição do ar ⇒página 163
Interruptor do ventilador. O caudal de ar é regulável em quatro níveis. A
baixa velocidade o ventilador deve funcionar também sempre num nível
baixo.

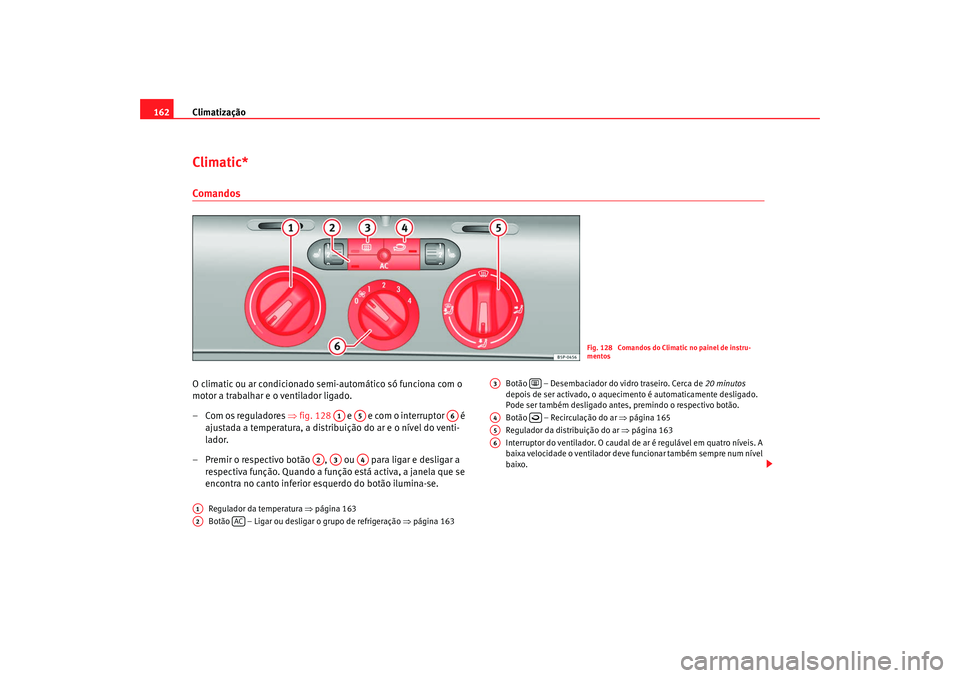

Fig. 128 Comandos do Climatic no painel de instru-
mentos
A1
A5
A6
A2
A3
A4
A1A2
AC
A3

A4

A5A6
alteaXL_portugues.book Seite 162 Dienstag, 3. Februar 2009 4:46 16

Climatização163
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
ATENÇÃO!
Para assegurar a segurança rodoviária, é importante que todas as janelas
estejam limpas de gelo e neve e desembaciadas. Só assim estarão
reunidas as melhores condições de vi sibilidade. Familiarize-se, por isso,
com o correcto manuseamento do aquecimento e da ventilação bem como
com a desumidificação/desembaciamento dos vidros.
Nota
Respeite também as instruções gerais ⇒página 171.
Aquecimento e refrigeração do habitáculoAquecimento do habitáculo
– Rodar o regulador da temperatura ⇒fig. 129 para a direita,
até ser atingida a potência calorífica pretendida.
– Rodar o interruptor do ventilador para um dos níveis (1-4). – Com o regulador da distribuição de ar, dirija o caudal de ar na
direcção pretendida: (para o pára-brisas), , (para o tórax), (para a zona dos pés) e (para o pára-brisas e zona dos
pés).
Fig. 129 Comandos do Climatic no painel de instru-
mentos
A1




alteaXL_portugues.book Seite 163 Dienstag, 3. Februar 2009 4:46 16

Climatização
164

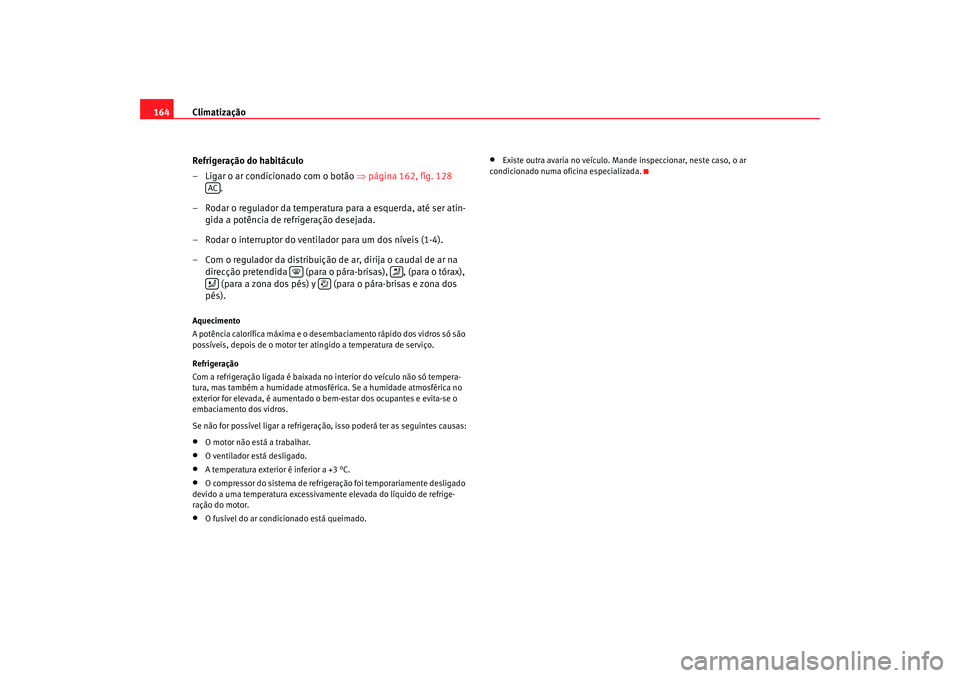

Refrigeração do habitáculo
– Ligar o ar condicionado com o botão ⇒página 162, fig. 128
.
– Rodar o regulador da temperatura para a esquerda, até ser atin- gida a potência de refrigeração desejada.
– Rodar o interruptor do ventilador para um dos níveis (1-4).
– Com o regulador da distribuição de ar, dirija o caudal de ar na direcção pretendida (para o pára-brisas), , (para o tórax), (para a zona dos pés) y (para o pára-brisas e zona dos
pés).Aquecimento
A potência calorífica máxima e o desembaciamento rápido dos vidros só são
possíveis, depois de o motor ter atingido a temperatura de serviço.
Refrigeração
Com a refrigeração ligada é baixada no interior do veículo não só tempera-
tura, mas também a humidade atmosférica. Se a humidade atmosférica no
exterior for elevada, é aumentado o bem-estar dos ocupantes e evita-se o
embaciamento dos vidros.
Se não for possível ligar a refrigeração, isso poderá ter as seguintes causas:•
O motor não está a trabalhar.
•
O ventilador está desligado.
•
A temperatura exterior é inferior a +3 °C.
•
O compressor do sistema de refrigeração foi temporariamente desligado
devido a uma temperatura excessivamente elevada do líquido de refrige-
ração do motor.
•
O fusível do ar condicionado está queimado.
•
Existe outra avaria no veículo. Mande inspeccionar, neste caso, o ar
condicionado numa oficina especializada.
AC




alteaXL_portugues.book Seite 164 Dienstag, 3. Februar 2009 4:46 16

Climatização165
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Recirculação do ar
Com a recirculação do ar ligada impede-se a entrada de ar exterior contaminado no interior do veículo.No modo de recirculação do ar ⇒página 165, fig. 130 evita-se a entrada
de cheiros fortes no habitáculo, como os que são frequentes por exemplo na
travessia de um túnel ou num engarrafamento.
Com baixas temperaturas no exterior, a recirculação do ar aumenta a
potência de aquecimento, uma vez que é o ar do habitáculo que é aquecido
e não o ar exterior.
Com altas temperaturas no exterior, a recirculação do ar aumenta a potência
de refrigeração, uma vez que é o ar do habitáculo que é arrefecido e não o ar
exterior.
Caso esteja activada a saída de ar pel o pára-brisas e se pressione o botão da
recirculação, esta fica activada. Activada a recirculação, caso se pressione o
botão de distribuição de ar pelo pára-brisas, é desactivada a recirculação.
Por motivos de segurança, não é aconselhável ligar a recirculação de ar.
ATENÇÃO!
Com a recirculação de ar ligada, não entr a ar fresco exterior no interior do
veículo. Além disso, se o sistema de refrigeração estiver desligado, os
vidros poderão embaciar-se rapidamente. Assim, a recirculação do ar não
deve permanecer ligada durante muito tempo – perigo de acidente!


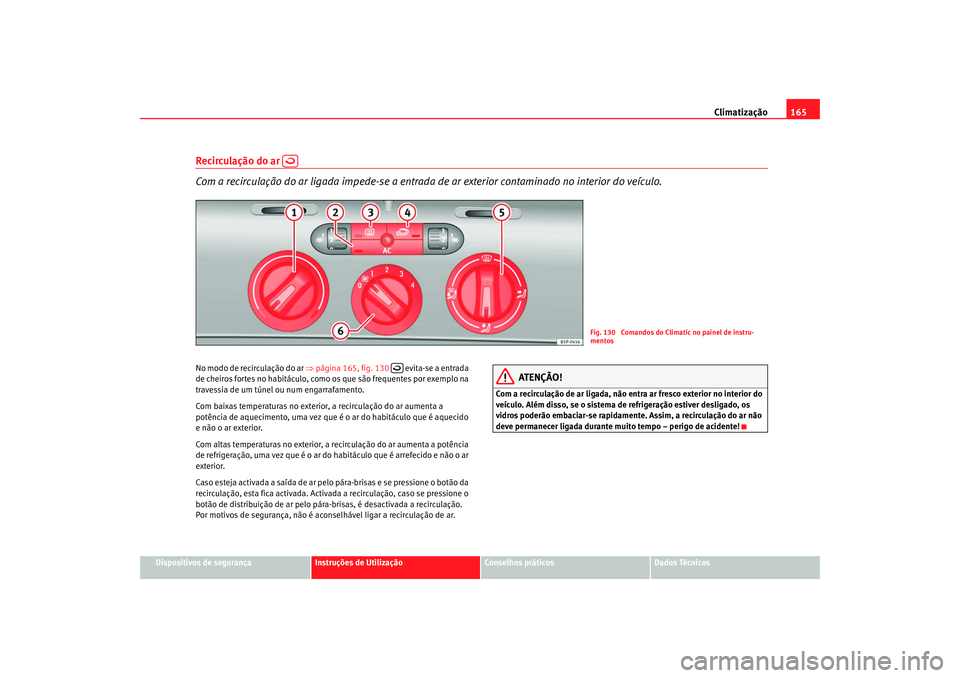

Fig. 130 Comandos do Climatic no painel de instru-
mentos

alteaXL_portugues.book Seite 165 Dienstag, 3. Februar 2009 4:46 16

Climatização
1662C-Climatronic*Comandos
Os comandos permitem regulações dife rentes do lado esquerdo / direito.O climatizador regulará a temperatura estando o motor e o venti-
lador em funcionamento.
– Rodar as rodas de regulação da temperatura ⇒página 166,
fig. 131 ou para ajustar a temperatura do lado esquerdo
e direito, respectivamente.
– Quando se prime um botão, liga-se a respectiva função. Quando a função está activa, esse facto é indicado no visor do rádio.
Além disso, ficam acesos os leds de todas as funções. Para
desligar a função, prima o botão de novo.
A temperatura pode ser regulada independentemente do lado esquerdo e do
lado direito do habitáculo.
Botão – Função de desembaciamento do pára-brisas. Com esta
função, o ar exterior aspirado é canalizado para o pára-brisas. A função
de recirculação do ar desliga-se qu ando se liga a função de desembaci-
amento. Com temperaturas superiores a 3 °C o sistema de refrigeração é
automaticamente ligado, para desumidificar o ar. O botão fica aceso a
amarelo e o símbolo aparece no visor do rádio ou do navegador.
Botão – Distribuição do ar em cima
Botão – Distribuição do ar central
Botão – Distribuição do ar em baixo
Botão – Recirculação do ar manual

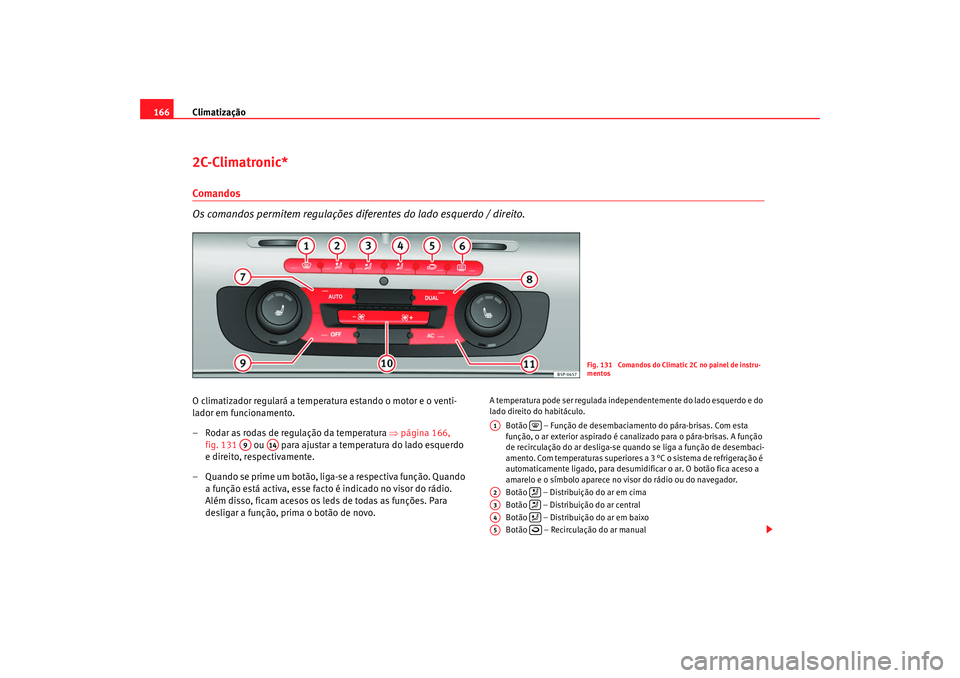

Fig. 131 Comandos do Climatic 2C no painel de instru-
mentos
A9
A14
A1

A2

A3

A4

A5

alteaXL_portugues.book Seite 166 Dienstag, 3. Februar 2009 4:46 16

Climatização167
Dispositivos de segurança
Instruções de Utilização
Conselhos práticos
Dados Técnicos
Botão – Desembaciador do vidro traseiro. Cerca de
20 minutos
depois de ser activado, o aquecimento é automaticamente desligado.
Pode ser desligado mais cedo, prem indo novamente o botão. O botão
ilumina-se a amarelo e o símbolo é apresentado no visor.
Botão – Regulação automática da temperatura, da ventilação e da
distribuição do ar ⇒página 168
Botão - Sincronizador bi-zona
Botão – Para ligar e desligar o 2C-Climatronic ⇒página 169
Regulador do ventilador ⇒página 169
Botão – Para ligar o sistema de refrigeração
ATENÇÃO!
Para assegurar a segurança rodoviária, é importante que todas as janelas
estejam limpas de gelo e neve e desembaciadas. Só assim estarão
reunidas as melhores condições de vi sibilidade. Familiarize-se, por isso,
com o correcto manuseamento do aquecimento e da ventilação bem como
com a desumidificação/desembaciamento dos vidros.
Nota
Respeite também as instruções gerais ⇒página 171.
Visualização da informação do Climatronic
No visor do rádio ou do sistema de rádio e navegação
montados de fábrica, pode visualizar-se informação do
Climatronic.
A6

A7
AUTO
A8
DUAL
A9
OFF
A10A11
AC

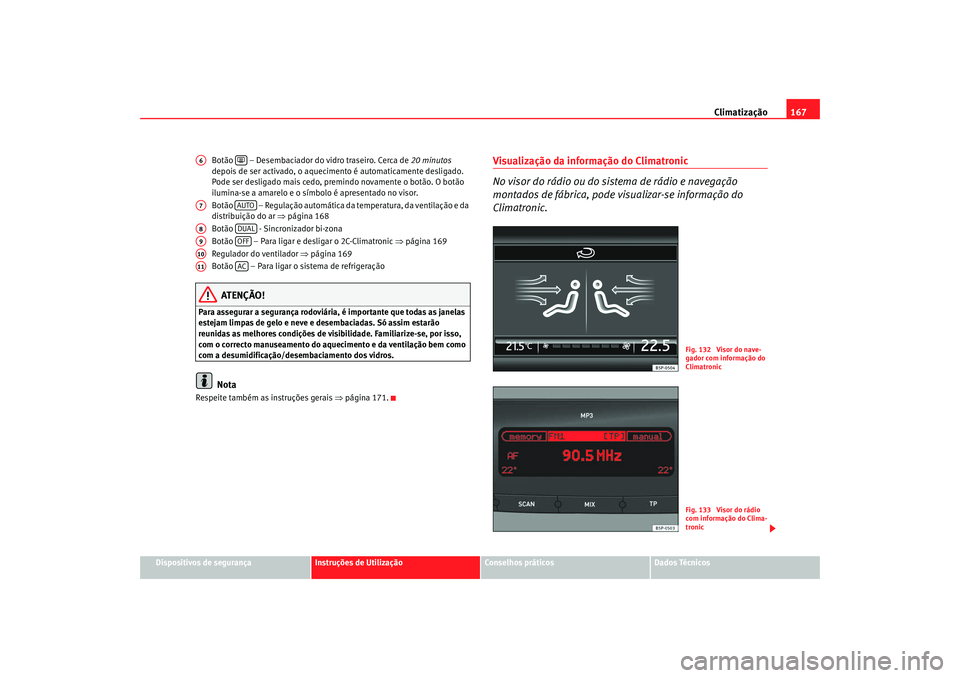

Fig. 132 Visor do nave-
gador com informação do
ClimatronicFig. 133 Visor do rádio
com informação do Clima-
tronic
