6EENVOUDIG ONDERHOUD
32

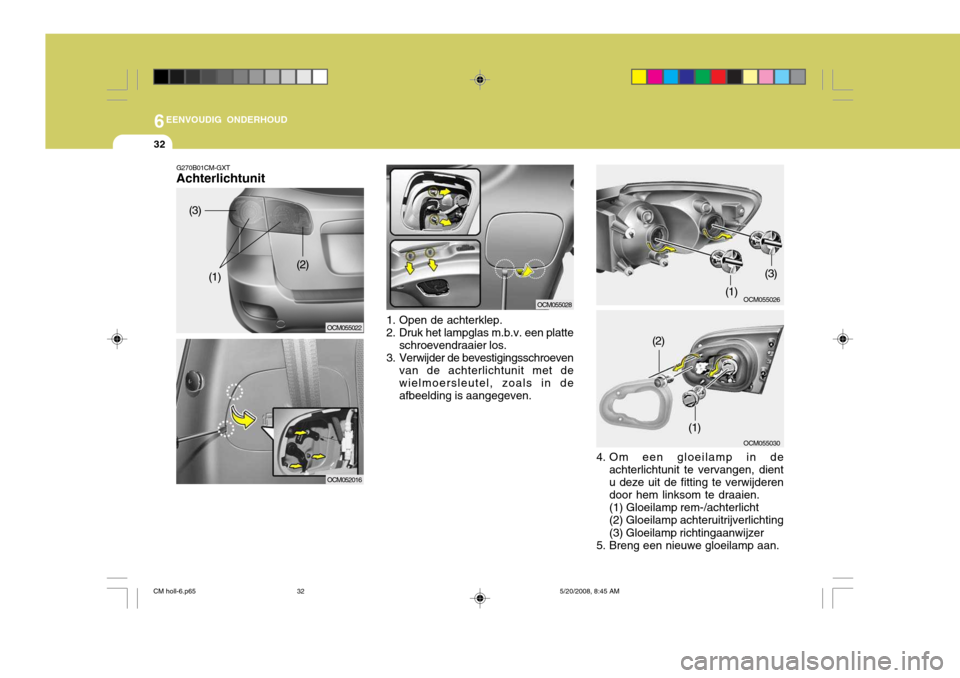

4. Om een gloeilamp in de
achterlichtunit te vervangen, dient u deze uit de fitting te verwijderen door hem linksom te draaien. (1) Gloeilamp rem-/achterlicht (2) Gloeilamp achteruitrijverlichting (3) Gloeilamp richtingaanwijzer
5. Breng een nieuwe gloeilamp aan.
1. Open de achterklep.
2. Druk het lampglas m.b.v. een platte
schroevendraaier los.
3. Verwijder de bevestigingsschroeven van de achterlichtunit met dewielmoersleutel, zoals in deafbeelding is aangegeven.
OCM055028OCM055026
OCM055030
(1)
(1)
(2)
(3)
G270B01CM-GXT Achterlichtunit
(3)
OCM055022
(1)
(2)
OCM052016
CM holl-6.p65
5/20/2008, 8:45 AM
32

6
EENVOUDIG ONDERHOUD
33
G270F02O

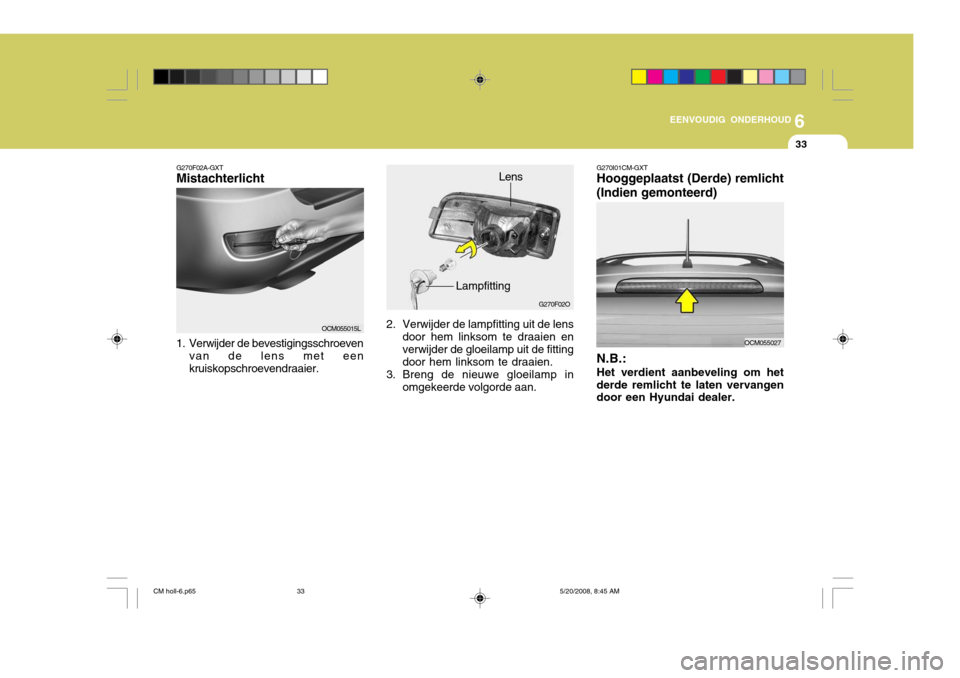

Lens
Lampfitting
2. Verwijder de lampfitting uit de lens door hem linksom te draaien en verwijder de gloeilamp uit de fitting door hem linksom te draaien.
3. Breng de nieuwe gloeilamp in omgekeerde volgorde aan. G270I01CM-GXT Hooggeplaatst (Derde) remlicht (Indien gemonteerd) N.B.: Het verdient aanbeveling om het derde remlicht te laten vervangen door een Hyundai dealer.
OCM055027
G270F02A-GXT Mistachterlicht
1. Verwijder de bevestigingsschroeven van de lens met eenkruiskopschroevendraaier.
OCM055015L
CM holl-6.p65 5/20/2008, 8:45 AM
33

6EENVOUDIG ONDERHOUD
34
G270E01CM-GXT Zijknipperlicht (Indien gemonteerd)Type A
1. Druk het knipperlicht richting de
voorzijde van de auto en verwijder het.
2. Maak de stekker los.
3. Vervang de lamp door een nieuwe. Type B
N.B.: Laat als de lamp niet werkt de auto
controleren door een officiële HYUNDAI-dealer.
G270J01CM-GXT Kentekenplaatverlichting
1. Verwijder de bevestigingsschroeven van het deksel van de kentekenplaatverlichting m.b.v. eenphillips schroevendraaier.
2. Verwijder de lampfitting uit de lens
door hem linksom te draaien enverwijder de gloeilamp uit de fitting door hem linksom te draaien.
3. Breng een nieuwe gloeilamp aan.
OCM055036
OCM055038
Type A
OEN076031
Type B
CM holl-6.p65 5/20/2008, 8:45 AM
34

6
EENVOUDIG ONDERHOUD
35

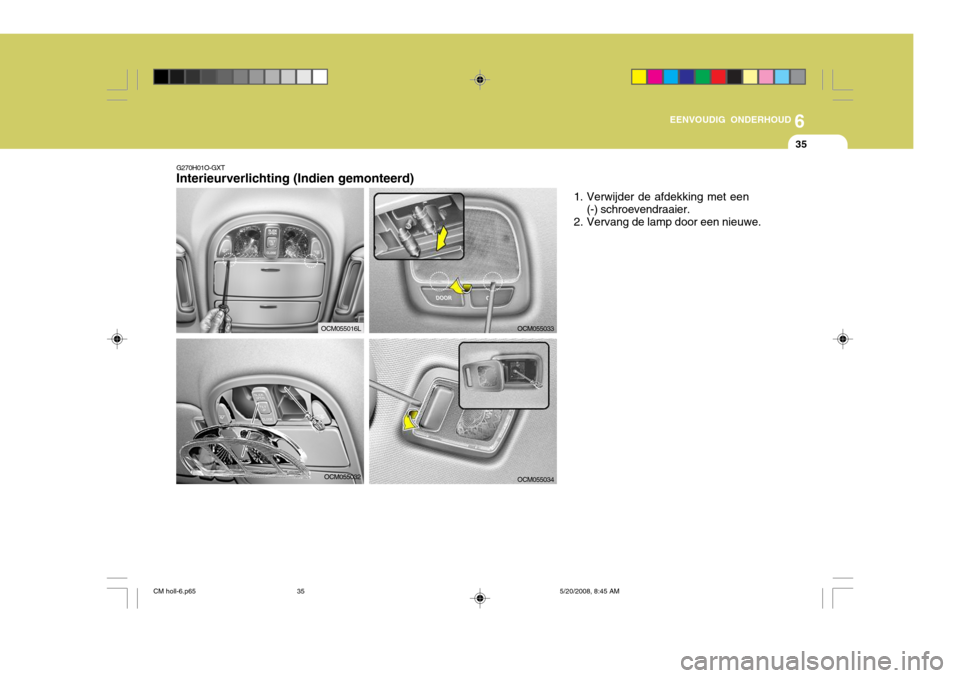

G270H01O-GXT Interieurverlichting (Indien gemonteerd) 1. Verwijder de afdekking met een(-) schroevendraaier.
2. Vervang de lamp door een nieuwe.
OCM055032
OCM055033
OCM055034
OCM055016L
CM holl-6.p65 5/20/2008, 8:45 AM
35

6EENVOUDIG ONDERHOUD
36
G270E02L
HTB284

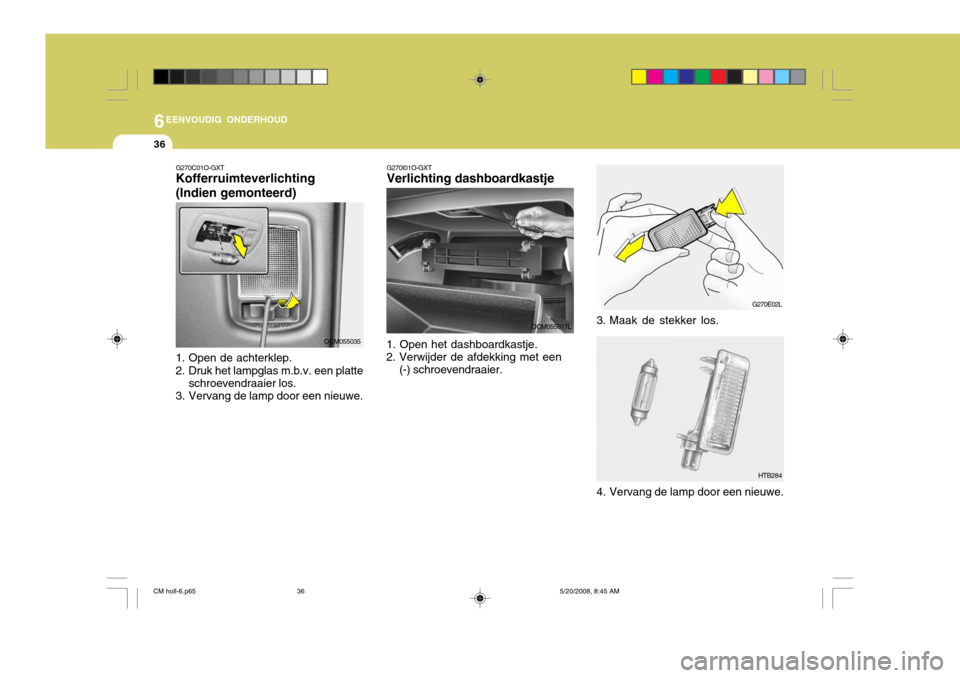

3. Maak de stekker los.
4. Vervang de lamp door een nieuwe.
G270I01O-GXT Verlichting dashboardkastje
1. Open het dashboardkastje.
2. Verwijder de afdekking met een (-) schroevendraaier. OCM055017L
G270C01O-GXT Kofferruimteverlichting (Indien gemonteerd)
1. Open de achterklep.
2. Druk het lampglas m.b.v. een platte schroevendraaier los.
3. Vervang de lamp door een nieuwe.
OCM055035
CM holl-6.p65 5/20/2008, 8:45 AM
36

6
EENVOUDIG ONDERHOUD

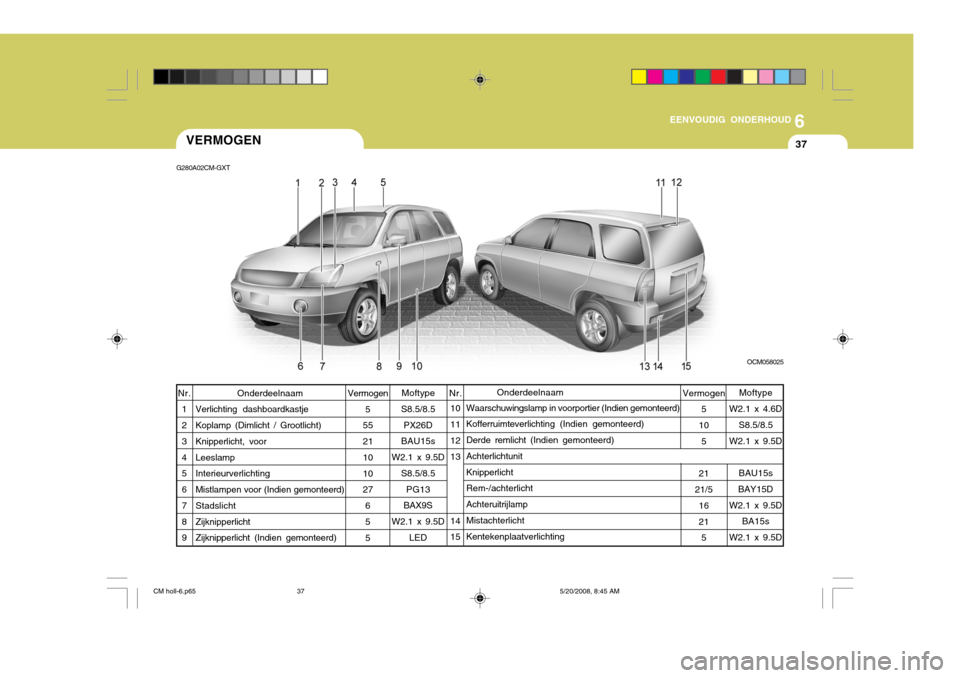

37VERMOGEN
Waarschuwingslamp in voorportier (Indien gemonteerd)
Kofferruimteverlichting (Indien gemonteerd)
Derde remlicht (Indien gemonteerd)
Achterlichtunit Knipperlicht Rem-/achterlicht Achteruitrijlamp Mistachterlicht Kentekenplaatverlichting 5
10 5
21
21/5 16215
Onderdeelnaam
Verlichting dashboardkastjeKoplamp (Dimlicht / Grootlicht) Knipperlicht, voor Leeslamp Interieurverlichting Mistlampen voor (Indien gemonteerd) Stadslicht Zijknipperlicht
Zijknipperlicht (Indien gemonteerd)
G280A02CM-GXT
Onderdeelnaam
Moftype
S8.5/8.5
PX26D
BAU15s
W2.1 x 9.5D S8.5/8.5
PG13
BAX9S
W2.1 x 9.5D LED
Nr.
1 2 3 4 5 6 7 8 9 Vermogen
5
55 21 10 10 27
65 5 Vermogen
Nr.
Moftype
W2.1 x 4.6D S8.5/8.5
W2.1 x 9.5D
BAU15s
BAY15D
W2.1 x 9.5D BA15s
W2.1 x 9.5D
10 11 12 13 14 15
OCM058025
CM holl-6.p65 5/20/2008, 8:45 AM
37

6EENVOUDIG ONDERHOUD
38
OCM055023
NOTE: Mogelijk zijn niet alle vermelde zekeringen in de zekeringhouder voor uw auto van toepassing. De gegevens zijn correct ten tijde van druk. Raadpleeg daarom de sticker op de zekeringhouder bij het controleren van de zekeringen. AMPE-
RAGES GEZEKERD CIRCUIT
OMSCHRIJVING
BESCHRIJVING ZEKERINGHOUDER
G200C01CM-AAT Motorruimite
125A 150A 10A 30A 40A 50A40A 40A 40A 15A 40A 15A 20A 15A40A 30A 15A 10A 15A 15A15A 10A GEZEKERDE VERBINDINGENKAST DYNAMO AIRCO-RELAIS ACHTERRUITVERWARMINGSRELAISI/P VERDEELKAST I/P VERDEELKAST I/P VERDEELKAST ABS-REGELEENHEID, ESP-REGELEENHEID, MULTIFUNCTIONELE DIAGNOSE-STEKKERABS-REGELEENHEID, ESP-REGELEENHEID, MULTIFUNCTIONELE DIAGNOSE- STEKKER VOORRUITVERWARMINGSRELAISRELAIS MOTORMANAGEMENT CLAXONRELAIS BOBINE nr.1~nr.6 (BENZINE), CONDENSOR (BENZINE), ECM (DIESEL)ECM (DIESEL), BRANDSTOF-AFVOERKLEP (BENZINE), VARIABEL INLAAT-SPRUITSTUK KLEP (BENZINE), PCM (BENZINE), OLIEDRUKREGELKLEP (BENZINE)VENTILATORRELAISAANJAGERRELAIS nr.1 , AANJAGERRELAIS nr.2LUCHTMASSASENSOR (BENZINE), EGR-ACTUATOR (DIESEL), ZUURSTOFSENSOR nr.1~nr.4 (BENZINE), MAGNEETKLEP (DIESEL), PCM (BEN- ZINE), NOKKENASSTAND-SENSOR (DIESEL), GASKLEPACTUATOR (DIESEL), GEZEKERDE VERBINDINGENKAST (DIESEL) REGELEENHEID STARTBLOKKERING, INSPUITVENTIEL nr.1~nr.6 (BENZINE),REMLICHT-SCHAKELAAR (DIESEL), AIRCO-RELAIS, BRANDSTOFPOMPRELAISBRANDSTOFPOMPRELAIS DIMLICHTRELAIS LINKSDIMLICHTRELAIS RECHTS MISTLAMPRELAIS (VOOR)DSL
ALT
A/CON
RR HTD
BLR
B+ #2
P/WDW ABS #1 ABS #2
DEICER
ECU MAIN
HORN
IG COIL
SENSOR #3 RAD FAN
CON FAN
SENSOR #2 SENSOR #1 FUEL PUMP H/LP LO LH
H/LP LO RH
FR FOG
CM holl-6.p65 5/20/2008, 8:45 AM
38

6
EENVOUDIG ONDERHOUD
39
10A 25A20A 10A 40A 40A50A 20A 15A10A 10A10A 10A 10A 10A 10A10A 15A 20A25A 30A I/P VERDEELKAST RUITENWISSERRELAIS VOOR, REGENSENSORRELAIS, RUITENWISSERMOTOR
VOOR, MULTIFUNCTIONELE SCHAKELAAR
GROOTLICHTRELAIS
KOPLAMP, INSTRUMENTENPANEEL CONTACTSLOT CONTACTSLOT, STARTRELAISI/P VERDEELKAST AUTOMAATRELAIS (BENZINE), 4WD ECM, AUTOMAAT-BEDIENINGSRELAIS (DIESEL) PCM (BENZINE), TCM (DIESEL)DYNAMO
SNELHEIDSSENSOR, PCM (BENZINE), LUCHTMASSASENSOR (DIESEL)
ECM (DIESEL), SEMI-ACTIEVE REGELEENHEID (BENZINE)
AANJAGERRELAIS nr.1 , AANJAGERRELAIS nr.2 INGAANDE TOERENTALSENSOR, UITGAANDE TOERENTALSENSOR,
TCM (DIESEL), AUTOMAAT BEREIKSCHAKELAAR, SCHAKELAAR ACHTERUITRIJVERLICHTINGABS-REGELEENHEID, ESP-REGELEENHEID, GIERHOEKSENSOR, 4WD ECM,
REMLICHTSCHAKELAAR (BENZINE), GEZEKERDE VERBINDINGENKAST (DIE-SEL), BRANDSTOFFILTER
SCHAKELAAR (DIESEL), GEZEKERDE VERBINDINGENKAST (DIESEL),
MULTIFUNCTIONELE DIAGNOSE-
STEKKERACHTERLICHTUNIT LINKS, STADSVERLICHTING LINKS
ACHTERLICHTUNIT RECHTS, STADSVERLICHTING RECHTS DASHBOARDKASTJE, ICM RELAISKAST - -- - -
H/LP
FR WIPER H/LP HI
H/LP HI IND
IGN #1 IGN #2B+ #1
AT MTCU
ALT DSL
ECU
COOLING
B/UP UP
ABS
TAIL LH
TAIL RH SPARE
SPARE
SPARE
SPARE
SPARE
AMPE-
RAGES GEZEKERD CIRCUIT
OMSCHRIJVING
