ONDERHOUDSVOORSCHRIFTEN
7ONDERHOUD ONDER ZWARE BEDRIJFSOMSTANDIGHEDEN
BESCHRIJVING
Motoroliefilter Luchtfilterelement Bougies Distributieriem Remblokken, remklauwen en remschijven (Voor en achter) HandremStuurstangen en stofkappenAandrijfassen en manchettenOlie versnellingsbak Automatische versnellingsbak olie Interieurluchtfilter (Voor verdamper en aanjagerunit)Olie verdeelbak (4WD) *1Olie achterasdifferentieel (4WD) *1CARDANAS (4WD)
F040A02CM-GXT De volgende punten moeten met kortere intervallen worden uitgevoerd als de wagen overwegend onder extreme omstandigheden wordt gebruikt. Raadpleeg onderstaande tabel voor de betreffende onderhoudsintervallen. V : Vervangen C : Controleren en reinigen, afstellen, repareren of zonodig vervangen
ONDERHOUDV VVV
C V
CCCC V V VVV
I ONDERHOUDSINTERVAL
Elke 7.500 km of 6 maandenElke 7.500 km of 6 maanden Met kortere tussenpozen Met kortere tussenpozenElke 40.000 kmElke 80.000 km of 30 maandenMet kortere tussenpozenMet kortere tussenpozen Met kortere tussenpozen Elke 15.000 km of 12 maandenElke 100.000 kmElke 45.000 kmMet kortere tussenpozen Elke 45.000 km Elke 90.000 kmElke 15.000 km of 12 maanden BEDRIJFS-OMSTANDIGHEDEN
A, B, C, D, E, F, G, H, I, KA, B, C, E, F, G, H, I, J, K C, E B, H D, E, F, GC, D, G, H C, D, G, H C, D, E, FC, D, E, FA, C, D, E, F, G, H, I, JA, C, E, F, G, H, IC, E C, E, G, H, I, J C, E, G, H, I, JC, E
Benzinemotor Dieselmotor
ZWARE BEDRIJFSOMSTANDIGHEDEN
A - Herhaaldelijk rijden van korte afstanden minder dan 8 km bij normale temperaturen of minder dan 16 km bij winterse omstandigheden.
B - Langdurig stationair draaien of het rijden van een grote afstand met een lage snelheid.
C - Rijden op hobbelige, stoffige, modderige, niet geplaveide gravel wegen of wegen waar zout gestrooid is.
D - Rijden in gebieden waar veel strooizout of ander corrosief material wordt gebruikt of bij zeer lage temperaturen.
*1 : De olie in de verdeelbak en het achterasdifferentieel moet worden vervangen als deze onder water zijn geweest.
E - Rijden in zandgebieden.
F - Rijden in gebieden met druk verkeer boven 32°C.
G - Rijden in bergachtig terrein.
H - Het rijden met een aanhanger, caravan of bagagebox op de dakdrager.
I - Gebruik als politieauto, taxi, voor besteldiensten of als sleepauto.
J - Rijden met snelheden boven 170 km/h.
K - Rijden met veel optrekken en afremmen.
CM holl-5.p65 5/20/2008, 8:44 AM
7

6
EENVOUDIG ONDERHOUD
6
Algemene controles ....................................................... 6-4
Voorzorgsmaatregelen bij het onderhoud ...................... 6-5
Oliepeil controleren ........................................................ 6-6
Koelvloeistof controleren ............................................... 6-9Luchtfilter vervangen................................................... 6-11
Ruitenwissers ruitenwisserbladen ..............................6-12
Ruitensproeierreservoir bijvullen .................................6-14
Vloeistofpeil automatische transmissie cont roleren.... 6-15
Algemene controles ..................................................... 6-17
Onderhoud airconditioning ........................................... 6-18
Vervangen van het interieurfilter .................................. 6-19
Zekeringen controleren en vervangen .........................6-20
Accu controleren ......................................................... 6-23
Werking van elektrische koelventilator controleren ..... 6-25
Vloeistofpeil stuur bekrachtiging ................................... 6-25
Aftappen van water in het brandstoffilter..................... 6-26
Koplampafstelling controleren .....................................6-27
Gloeilamp vervangen .................................................. 6-29
Vermogen .................................................................... 6-37
Beschrijving zekeringhouder ....................................... 6-38
CM holl-6.p65 5/20/2008, 8:45 AM
1

6EENVOUDIG ONDERHOUD
2
G010B01CM-AXT Benzinemotor (2,7 V6)
LET OP:
Bij het controleren van of bij het uitvoeren van onderhoud aan de motor voorzichtigomgaan met gereedschap- pen, zodat de kunststof afdekking van de motor nietwordt beschadigd.!
OCM055100L
1. Dop van expansietank koelvloeistof........................................ 6-10
2. Stuurbekrachtigingsreservoir
........................................ 6-25
3. Motorolievuldop ...................... 6-8 4. Reservoir voor de remvloeistof
........................................ 6-17
5. Luchtfilter ............................. 6-19
6. Relaishouder ........................6-20
7. Ruitensproeierreservoir ........6-14 8. Radiateurdop
........................6-11
9. Motoroliepeilstaaf ................... 6-7
10.Peilstaaf automatische transmissie
........................................ 6-16
11. Accu .................................... 6-23
CM holl-6.p65 5/20/2008, 8:45 AM
2

6
EENVOUDIG ONDERHOUD
3
G010C01CM-AXT Dieselmotor (2,2 CRDi)
OCM055001L
1. Dop van expansietank koelvloeistof ........................................ 6-10
2. Relaishouder ........................6-20
3. Brandstoffilter ......................6-26
4. Motorolievuldop ...................... 6-8
LET OP:
Bij het controleren van of bij het uitvoeren van onderhoud aan de motor voorzichtig omgaan met gereedschap- pen, zodat de kunststof afdekking van de motor nietwordt beschadigd.!
5. Reservoir voor de remvloeistof ........................................ 6-17
6. Luchtfilter ............................. 6-19
7. Ruitensproeierreservoir ........ 6-14
8. Stuurbekrachtigingsreservoir
........................................ 6-259. Radiateurdop
........................6-11
10. Motoroliepeilstaaf ................... 6-7
11. Peilstaaf automatische transmissie
(Indien gemonteerd) .............6-16
12. Accu .................................... 6-23
CM holl-6.p65 5/20/2008, 8:45 AM
3

6EENVOUDIG ONDERHOUD
4ALGEMENE CONTROLES
SG020C1-FX Interieur De volgende punten moeten worden
gecontroleerd voordat met de wagen wordt gereden:
o Werking van de verlichting
o Werking van de ruitenwissers
o Werking van de claxon
o Werking van de aanjager (en airconditioning, indien gemonteerd)
o Werking en toestand van de
stuurinrichting
o Werking en toestand van de spiegels
o Werking van de richtingaanwijzers
SG020A1-FX Motorruimte onderstaande punten moeten regelmatig worden gecontroleerd:
o Motoroliepeil en conditie
o Transmissie oliepeil en conditie
o Remvloeistofpeil
o Koelvloeistofpeil
o Peil in sproeierreservoir
o Toestand van V-riem
o Toestand van koelvloeistofslangen
o Toestand van luchtfilterelement
o Toestand van uitlaatsysteem
o Vloeistoflekkage
(op of onder componenten)
o Peil en conditie van stuurbekrach- tigingsvloeistof
SG020B1-FX Buitenzijde onderstaande punten moeten
maandelijks worden gecontroleerd:
o Carrosserie van de wagen
o Toestand van de velgen en bevestiging van de wielmoeren
o Toestand van het uitlaatsysteem o Toestand en werking van de
verlichting
o Toestand van de voorruit
o Conditie van de ruitenwissers
o Conditie van de lak en eventuele corrosie
o Vloeistoflekkage
o Toestand van portier en motorkapscharnieren
o Bandenspanning en conditie van
de banden (incl. reservewiel) o Werking van het gaspedaal
o Werking van de remmen, incl. de
handrem
o Werking van de handgeschakelde versnellingsbak, incl. de koppeling
o Werking van de automatische transmissie, incl. het parkeer- mechanisme
o Toestand en werking van de stoelverstelling
o Toestand en werking van de veiligheidsgordels
o Bediening van de zonnekleppen
Als bij deze controles
onregelmatigheden/onjuistheden worden aangetroffen, moet de hulp van een Hyundai dealer wordeningeroepen.
CM holl-6.p65 5/20/2008, 8:45 AM
4

6
EENVOUDIG ONDERHOUD
5VOORZORGSMAATREGELEN BIJ HET ONDERHOUD
!
G020D01TG-GXT Onjuist of niet volledig onderhoud kan problemen veroorzaken. In dit deel worden alleen instructies gegeven vooreenvoudig uit te voeren onderhoudswerkzaamheden. Veel werkzaamheden moeten echter worden uitgevoerd door de Hyundai dealer. N.B.: Onjuist onderhoud dat wordt uitgevoerd door de eigenaar in degarantieperiode kan de dekking van de garantie beïnvloeden. WAARSCHUWING:

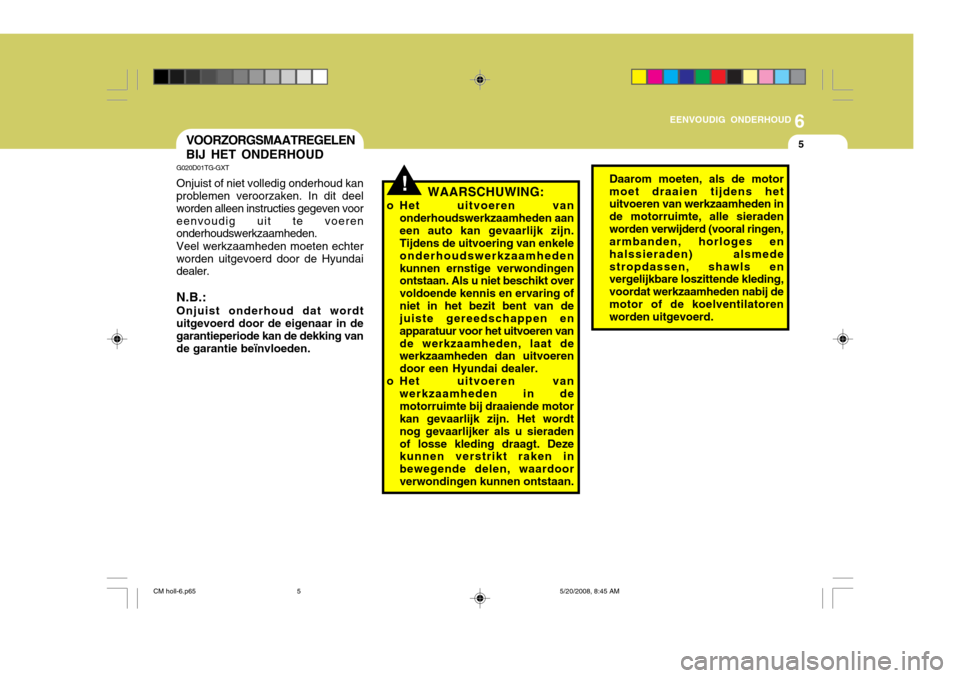

o Het uitvoeren van onderhoudswerkzaamheden aan een auto kan gevaarlijk zijn. Tijdens de uitvoering van enkele onderhoudswerkzaamhedenkunnen ernstige verwondingen ontstaan. Als u niet beschikt over voldoende kennis en ervaring ofniet in het bezit bent van de juiste gereedschappen en apparatuur voor het uitvoeren vande werkzaamheden, laat de werkzaamheden dan uitvoeren door een Hyundai dealer.
o Het uitvoeren van
werkzaamheden in demotorruimte bij draaiende motor kan gevaarlijk zijn. Het wordt nog gevaarlijker als u sieradenof losse kleding draagt. Deze kunnen verstrikt raken in bewegende delen, waardoorverwondingen kunnen ontstaan. Daarom moeten, als de motormoet draaien tijdens het uitvoeren van werkzaamheden in de motorruimte, alle sieradenworden verwijderd (vooral ringen, armbanden, horloges en halssieraden) alsmedestropdassen, shawls en vergelijkbare loszittende kleding, voordat werkzaamheden nabij demotor of de koelventilatoren worden uitgevoerd.
CM holl-6.p65
5/20/2008, 8:45 AM
5

6EENVOUDIG ONDERHOUD
6
G030B02CM-GXT Aanbevolen olie Dieselmotor
G030A02O-GXT Aanbevolen olie Benzinemotor
N.B.:
o Voor een optimaal brandstofverbruik worden de volgende motorolie specificaties aanbevolen, SAE 5W- 20 (5W-30), ILSAC GF-3.
o Als motorolie met de specificaties SAE 5W-20, ILSAC GF-3 nietbeschikbaar is dan wordt aanbevolen de tweede keus inde temperatuur tabel te nemen.
G030B01JM
De motorolie is van essentieel belangvoor de prestaties en de levensduur van de motor. Het is raadzaam het oliepeil bij normalebedrijfsomstandigheden tenminste één maal per week en bij zware bedrijfsomstandigheden of een langereis vaker te controleren. De motorolie moet de volgende kwaliteit hebben: API SJ, SL of hoger, ILSAC GF-3 of hoger Motorolie is essentieel voor de werking
en de levensduur van de motor. Wij adviseren u elke 500 km of voor
een lange rit het oliepeil te controleren,en vaker bij rijden onder zware omstandigheden.

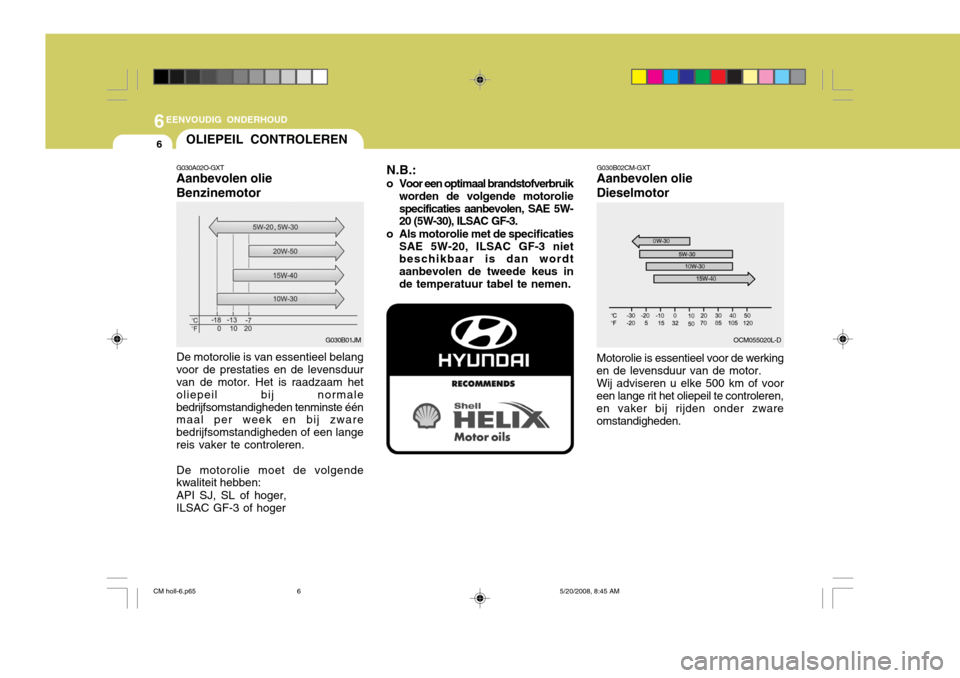

OLIEPEIL CONTROLEREN
OCM055020L-D
CM holl-6.p65 5/20/2008, 8:45 AM
6

6
EENVOUDIG ONDERHOUD
7
!
G030C02JM-GXT Oliepeil controleren
OCM055002L
OCM055002
Dieselmotor
Voor het controleren van het motoroliepeil moet de motor op bedrijfstemperatuur zijn en moet dewagen op een vlakke ondergrond staan. Zet de motor af.
Benzinemotor
De motorolie moet aan de volgende kwalificaties voldoen:
WAARSCHWUWING:

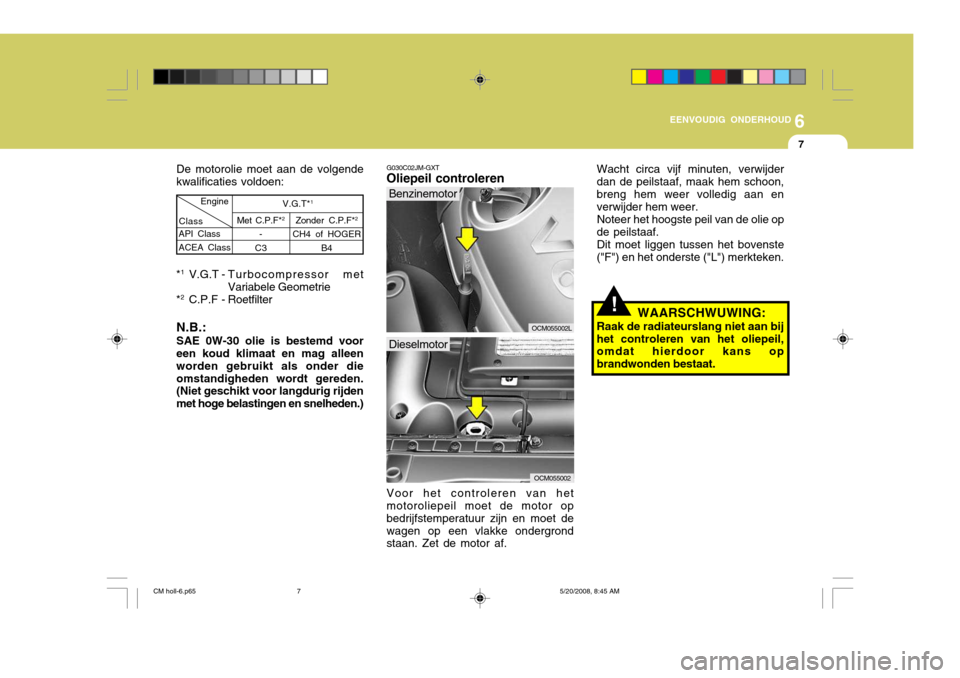

Raak de radiateurslang niet aan bijhet controleren van het oliepeil, omdat hierdoor kans op brandwonden bestaat. Wacht circa vijf minuten, verwijder
dan de peilstaaf, maak hem schoon,breng hem weer volledig aan en verwijder hem weer.
Noteer het hoogste peil van de olie op
de peilstaaf.
Dit moet liggen tussen het bovenste
("F") en het onderste ("L") merkteken.
API Class ACEA Class Engine
Met C.P.F* 2
-
C3
Class
Zonder C.P.F*
2
CH4 of HOGER B4
V.G.T*1
* 1
V.G.T - Turbocompressor met Variabele Geometrie
* 2
C.P.F - Roetfilter
N.B.: SAE 0W-30 olie is bestemd voor een koud klimaat en mag alleen worden gebruikt als onder dieomstandigheden wordt gereden. (Niet geschikt voor langdurig rijden met hoge belastingen en snelheden.)
CM holl-6.p65 5/20/2008, 8:45 AM
7
