2009 Hyundai Santa Fe Handleiding (in Dutch)

1
BIJZONDERHEDEN VAN UW HYUNDAI
55

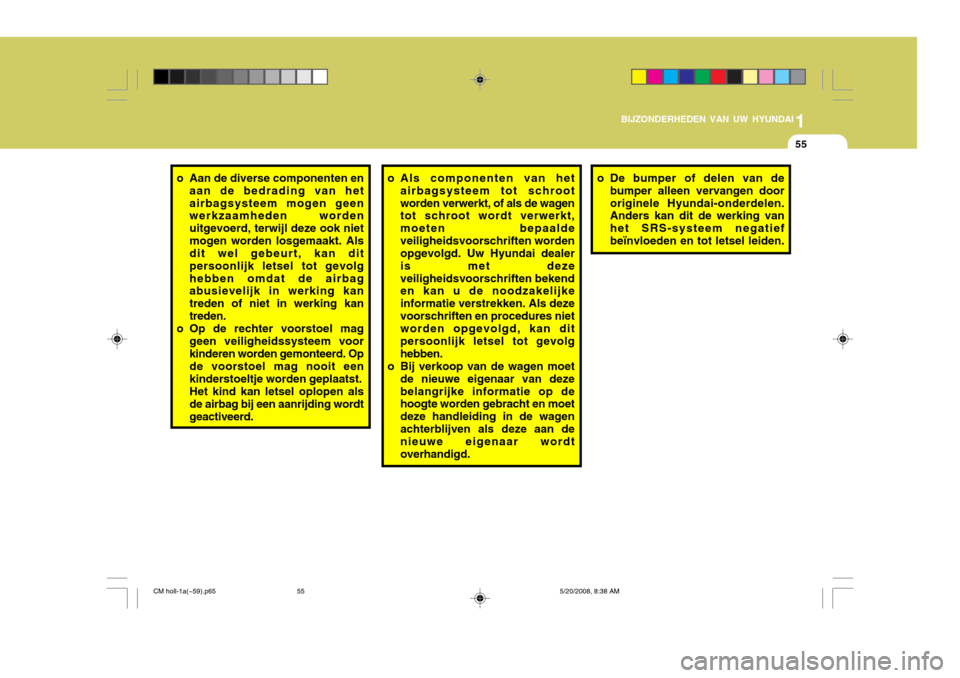

o Aan de diverse componenten en
aan de bedrading van het airbagsysteem mogen geen werkzaamheden worden uitgevoerd, terwijl deze ook nietmogen worden losgemaakt. Als dit wel gebeurt, kan dit persoonlijk letsel tot gevolghebben omdat de airbag abusievelijk in werking kan treden of niet in werking kantreden.
o Op de rechter voorstoel mag
geen veiligheidssysteem voorkinderen worden gemonteerd. Op de voorstoel mag nooit een kinderstoeltje worden geplaatst.Het kind kan letsel oplopen alsde airbag bij een aanrijding wordtgeactiveerd. o Als componenten van het
airbagsysteem tot schrootworden verwerkt, of als de wagen tot schroot wordt verwerkt, moeten bepaaldeveiligheidsvoorschriften worden opgevolgd. Uw Hyundai dealer is met dezeveiligheidsvoorschriften bekend en kan u de noodzakelijke informatie verstrekken. Als dezevoorschriften en procedures niet worden opgevolgd, kan dit persoonlijk letsel tot gevolghebben.
o Bij verkoop van de wagen moet de nieuwe eigenaar van dezebelangrijke informatie op de hoogte worden gebracht en moet deze handleiding in de wagenachterblijven als deze aan de nieuwe eigenaar wordt overhandigd. o De bumper of delen van de
bumper alleen vervangen doororiginele Hyundai-onderdelen. Anders kan dit de werking van het SRS-systeem negatiefbeïnvloeden en tot letsel leiden.
CM holl-1a(~59).p65 5/20/2008, 8:38 AM
55

1BIJZONDERHEDEN VAN UW HYUNDAI

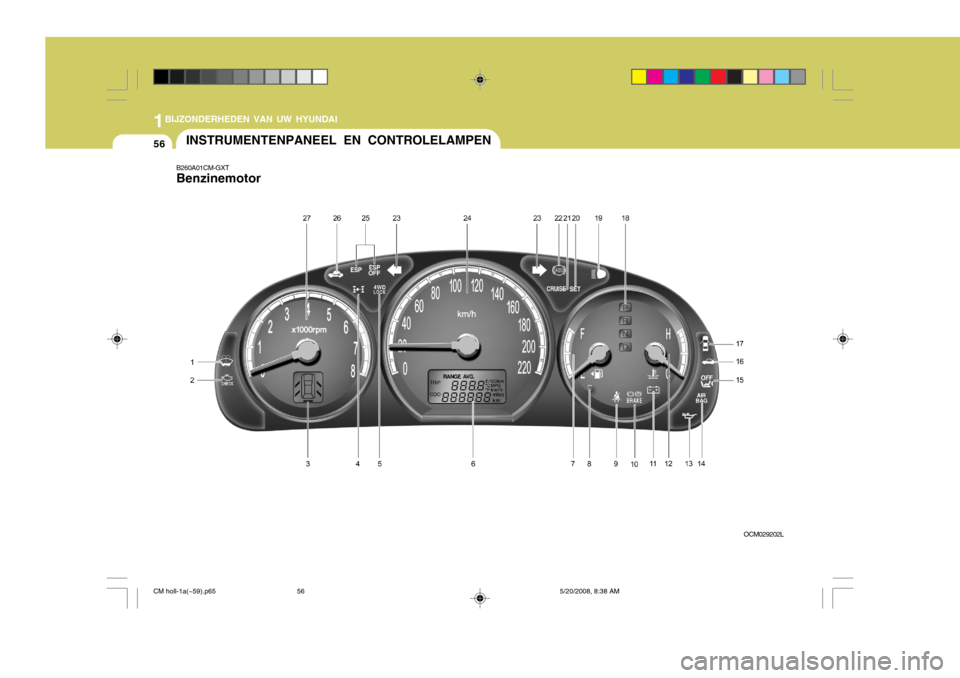

56INSTRUMENTENPANEEL EN CONTROLELAMPEN
B260A01CM-GXT Benzinemotor
OCM029202L
CM holl-1a(~59).p655/20/2008, 8:38 AM
56

1
BIJZONDERHEDEN VAN UW HYUNDAI
57
1. Waarschuwingslamp laag ruitensproeiervloeistofniveau
2. Controlelamp elektronische motorregeling (MIL)
3. Display niet goed gesloten portieren/achterklep (Indien gemonteerd)
4. Controlelamp limited slip differentieel
(Indien gemonteerd)
5. Waarschuwingslamp 4-Wielaandrijving
(Indien gemonteerd)
6. Kilometertotaalteller/Dagteller/
Boordcomputer (Indien gemonteerd)
7. Benzinemeter
8. Controlelamp benzinereserve
9. Gordel-waarschuwingslamp (Bestuurders-en
passagiersstoel voor) (Indien gemonteerd)(Bestuurder)
10. Controlelamp remsysteem/aangetrokken handrem
11. Controlelamp laadstroom
12. Koelvloeistoftemperatuurmeter
13. Controlelamp oliedruk 14. Airbag systeem
15. "Passagiersairbag OFF"-lamp (Indien gemonteerd)
16. Controlelamp geopende achterklep
17. Controlelamp niet goed gesloten portieren
18. Controlelamp automatische snelheidsregeling
(Indien gemonteerd)
19. Controlelamp grootlicht
20. Indicator ingeschakelde cruise controle (Indien gemonteerd)
21. Controlelamp automatische snelheidsregeling (Indien gemonteerd)
22. Controlelamp ABS systeem
23. Controlelamp richtingaanwijzers
24. Snelheidsmeter
25. Controlelampen elektonisch stabiliteitsprogramma (Indien gemonteerd)
26. Controlelamp startbeveiliging
27. Toerenteller
CM holl-1a(~59).p65 5/20/2008, 8:38 AM
57

1BIJZONDERHEDEN VAN UW HYUNDAI
58
B260B01CM-GXT Dieselmotor
OCM029201L
CM holl-1a(~59).p655/20/2008, 8:38 AM
58

1
BIJZONDERHEDEN VAN UW HYUNDAI
59
1. Waarschuwingslamp laag ruitensproeiervloeistofniveau
2. Controlelamp elektronische motorregeling (MIL)
3. Waarschuwingslamp Oliepeil
4. Display niet goed gesloten portieren/achterklep (Indien gemonteerd)
5. Waarschuwingslamp 4-Wielaandrijving (Indien gemonteerd)
6. Controlelamp limited slip differentieel (Indien gemonteerd)
7. Kilometertotaalteller/Dagteller/ Boordcomputer (Indien gemonteerd)
8. Benzinemeter
9. Controlelamp benzinereserve
10. Gordel-waarschuwingslamp (Bestuurders-en passagiersstoel voor) (Indien gemonteerd) (Bestuurder)
11. Controlelamp remsysteem/aangetrokken handrem
12. Controlelamp laadstroom
13. Koelvloeistoftemperatuurmeter
14. Controlelamp oliedruk 15. Airbag systeem
16. "Passagiersairbag OFF"-lamp (Indien gemonteerd)
17. Controlelamp geopende achterklep
18. Controlelamp niet goed gesloten portieren
19. Waarschuwingslamp water in brandstoffilter
20. Controlelamp automatische snelheidsregeling
(Indien gemonteerd)
21. Controlelamp voorgloeien
22. Controlelamp grootlicht
23. Indicator ingeschakelde cruise controle (Indien gemonteerd)
24. Controlelamp automatische snelheidsregeling (Indien gemonteerd)
25. Controlelamp ABS systeem
26. Controlelamp richtingaanwijzers
27. Snelheidsmeter
28. Controlelampen elektonisch stabiliteitsprogramma (Indien gemonteerd)
29. Controlelamp startbeveiliging
30. Toerenteller
CM holl-1a(~59).p65 5/20/2008, 8:38 AM
59

1BIJZONDERHEDEN VAN UW HYUNDAI
60
!
INDICATOR EN WAARSCHUWINGSLAMP
ZB110G1-AX Controlelamp richtingaanwijzers
Als de richtingaanwijzers worden ingeschakeld gaat deze groene controlelamp knipperen. Als de lamp wel brandt, maar niet knippert, snellerknippert dan normaal of niet brandt, geeft dit een storing in de richtingaanwijzerinstallatie aan.
B260P02Y-GXT Controlelamp ABS
Als de contactsleutel in de stand "ON" wordt gedraaid, zal de controlelamp voor het ABS gaan branden en na enkele secondendoven. Als de controlelamp blijft branden, gaat branden tijdens het rijden of niet gaat branden als decontactsleutel in de stand "ON" wordt gedraaid, betekent dit dat er een stor- ing in het ABS systeem is opgetreden.
Laat uw auto in dit geval zo snel mogelijk door een HYUNDAI dealercontroleren. Het normale remsysteem blijft echter werken, maar zonder de assistentie van het ABS systeem.
SB210J1-FX Controlelamp grootlicht
Deze controlelamp gaat branden zodra
het grootlicht wordt ingeschakeld of als een lichtsignaal wordt gegeven.

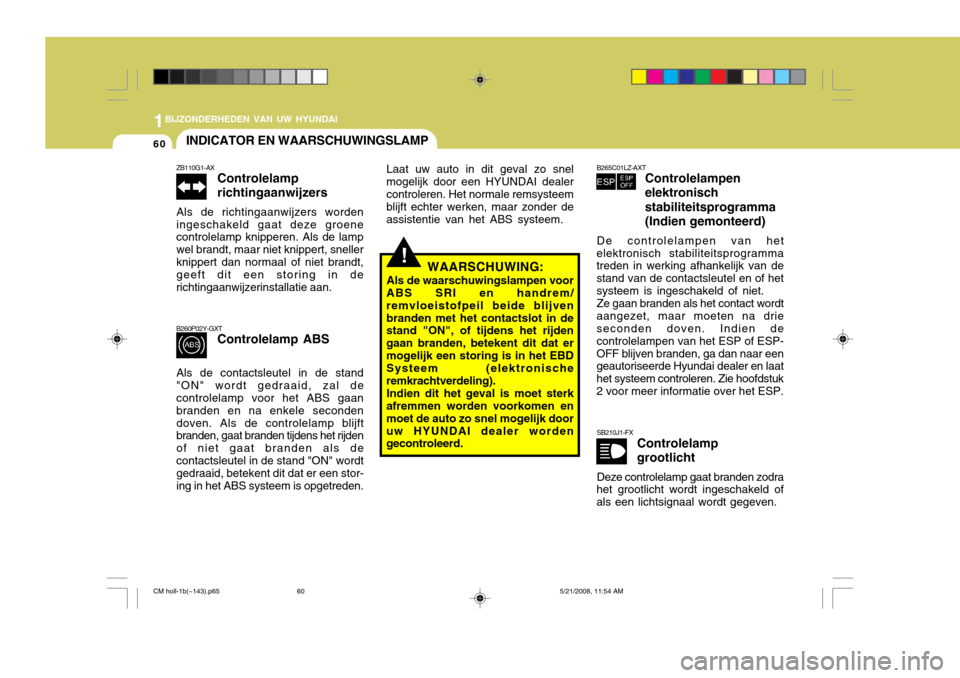

WAARSCHUWING:
Als de waarschuwingslampen voor
ABS SRI en handrem/remvloeistofpeil beide blijvenbranden met het contactslot in de stand "ON", of tijdens het rijden gaan branden, betekent dit dat ermogelijk een storing is in het EBD Systeem (elektronische remkrachtverdeling).
Indien dit het geval is moet sterk
afremmen worden voorkomen enmoet de auto zo snel mogelijk dooruw HYUNDAI dealer worden gecontroleerd.
B265C01LZ-AXT Controlelampen elektronisch stabiliteitsprogramma(Indien gemonteerd)
De controlelampen van het
elektronisch stabiliteitsprogramma treden in werking afhankelijk van de stand van de contactsleutel en of hetsysteem is ingeschakeld of niet. Ze gaan branden als het contact wordt
aangezet, maar moeten na drie seconden doven. Indien de controlelampen van het ESP of ESP-OFF blijven branden, ga dan naar een geautoriseerde Hyundai dealer en laat het systeem controleren. Zie hoofdstuk2 voor meer informatie over het ESP.
CM holl-1b(~143).p65 5/21/2008, 11:54 AM
60

1
BIJZONDERHEDEN VAN UW HYUNDAI
61
!
ZB110K1-AX
Controlelamp o liedruk
LET OP:
Als deze lamp bij draaiende motor gaat branden moet de motor direct worden afgezet teneinde ernstige motorschade te voorkomen. Dezecontrolelamp gaat branden als de oliedruk te laag is. De lamp gaat branden zodra het contact wordt aangezet, maar moet doven als de motor is gestart. Blijft deze lampbij draaiende motor branden, dan bevindt zich een ernstige storing in het smeersysteem van de motor. Is dit het geval, dan moet de motor direct worden afgezet en moet het oliepeil worden gecontroleerd. Als het oliepeil te laag is, moet devoorgeschreven olie worden bijgevuld en moet de motor opnieuw worden gestart. Als de controlelamp blijftbranden moet de motor direct worden afgezet. Raadpleeg in dat geval een officiële HYUNDAI dealer.
! B260H02O-GXT

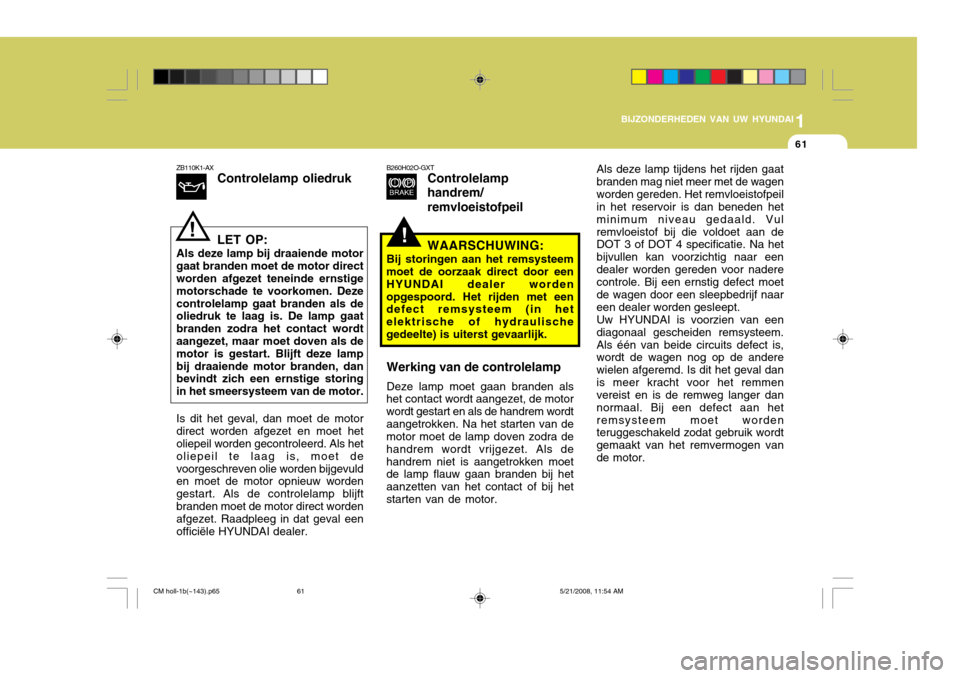

Controlelamp handrem/ remvloeistofpeil WAARSCHUWING:
Bij storingen aan het remsysteem
moet de oorzaak direct door een HYUNDAI dealer wordenopgespoord. Het rijden met een defect remsysteem (in het elektrische of hydraulischegedeelte) is uiterst gevaarlijk.
Werking van de controlelamp Deze lamp moet gaan branden als
het contact wordt aangezet, de motor wordt gestart en als de handrem wordtaangetrokken. Na het starten van de motor moet de lamp doven zodra de handrem wordt vrijgezet. Als dehandrem niet is aangetrokken moet de lamp flauw gaan branden bij het aanzetten van het contact of bij hetstarten van de motor. Als deze lamp tijdens het rijden gaatbranden mag niet meer met de wagenworden gereden. Het remvloeistofpeil in het reservoir is dan beneden het minimum niveau gedaald. Vulremvloeistof bij die voldoet aan de DOT 3 of DOT 4 specificatie. Na het bijvullen kan voorzichtig naar eendealer worden gereden voor nadere controle. Bij een ernstig defect moet de wagen door een sleepbedrijf naareen dealer worden gesleept.Uw HYUNDAI is voorzien van eendiagonaal gescheiden remsysteem.Als één van beide circuits defect is, wordt de wagen nog op de andere wielen afgeremd. Is dit het geval danis meer kracht voor het remmen vereist en is de remweg langer dan normaal. Bij een defect aan hetremsysteem moet worden teruggeschakeld zodat gebruik wordt gemaakt van het remvermogen vande motor.
CM holl-1b(~143).p65
5/21/2008, 11:54 AM
61

1BIJZONDERHEDEN VAN UW HYUNDAI
62
SB210M1-FX Controlelamp laadstroom
Deze controlelamp moet gaan branden als het contact wordt aangezet en doven als de motor draait. Als dezelamp bij draaiende motor gaat branden is er een defect in het elektrische systeem. Als deze lamp onder hetrijden gaat branden moet u stoppen, de motor afzetten en de aandrijfriem van de dynamo controleren. Controleerof de aandrijfriem op zijn plaats zit. Als dit het geval is, controleer dan de spanning van de riem. Laat het systeem vervolgens door uw HYUNDAI dealer controleren.
ZB110O1-AX Controlelamp voor niet goedgesloten portieren
Als een portier niet geheel gesloten is
gaat deze controlelamp branden.
LET OP:
Als met de wagen wordt gereden terwijl de aandrijfriem van de dy- namo slap staat, gebroken is ofontbreekt, kan de motor oververhit raken omdat deze riem eveneens de koelvloeistofpomp aandrijft.
!
B260B01B-GXT Controlelamp geopendeachterklep
Deze controlelamp brandt tot de
achterklep volledig gesloten is.
B260Z01CM-GXT Display niet goed gesloten portieren/achterklep (Indien gemonteerd)
Deze gaat branden als een portier niet geheel gesloten is.Op het display niet goed geslotenportieren/achterklep gaat het lampje branden bij het betreffende niet goed gesloten portier of de niet goedgesloten achterklep. Er brandt geen lampje als alle portieren goed zijn gesloten.
CM holl-1b(~143).p65 5/21/2008, 11:54 AM
62
