2009 Hyundai Santa Fe Handleiding (in Dutch)

1
BIJZONDERHEDEN VAN UW HYUNDAI

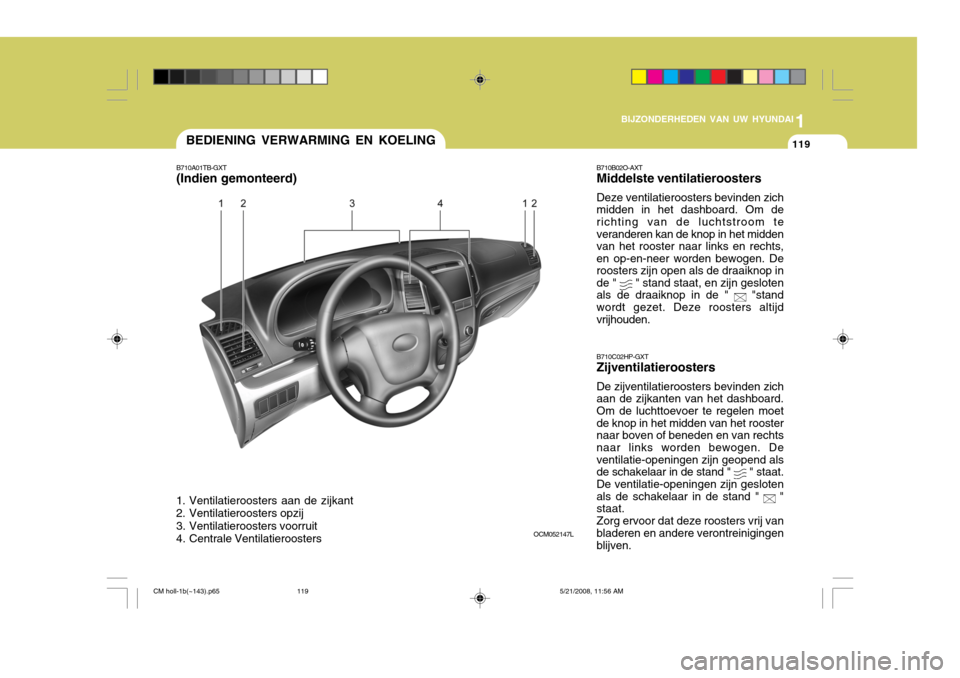

119BEDIENING VERWARMING EN KOELING
B710A01TB-GXT (Indien gemonteerd)
1. Ventilatieroosters aan de zijkant
2. Ventilatieroosters opzij
3. Ventilatieroosters voorruit
4. Centrale Ventilatieroosters B710B02O-AXT Middelste ventilatieroosters Deze ventilatieroosters bevinden zich midden in het dashboard. Om derichting van de luchtstroom te veranderen kan de knop in het midden van het rooster naar links en rechts,en op-en-neer worden bewogen. Deroosters zijn open als de draaiknop inde "
" stand staat, en zijn gesloten
als de draaiknop in de "
"stand
wordt gezet. Deze roosters altijd vrijhouden. B710C02HP-GXT Zijventilatieroosters De zijventilatieroosters bevinden zich aan de zijkanten van het dashboard. Om de luchttoevoer te regelen moet de knop in het midden van het roosternaar boven of beneden en van rechtsnaar links worden bewogen. De ventilatie-openingen zijn geopend als de schakelaar in de stand "
" staat.
De ventilatie-openingen zijn gesloten als de schakelaar in de stand "
"
staat. Zorg ervoor dat deze roosters vrij van bladeren en andere verontreinigingen blijven.
OCM052147L
CM holl-1b(~143).p65
5/21/2008, 11:56 AM
119

1BIJZONDERHEDEN VAN UW HYUNDAI

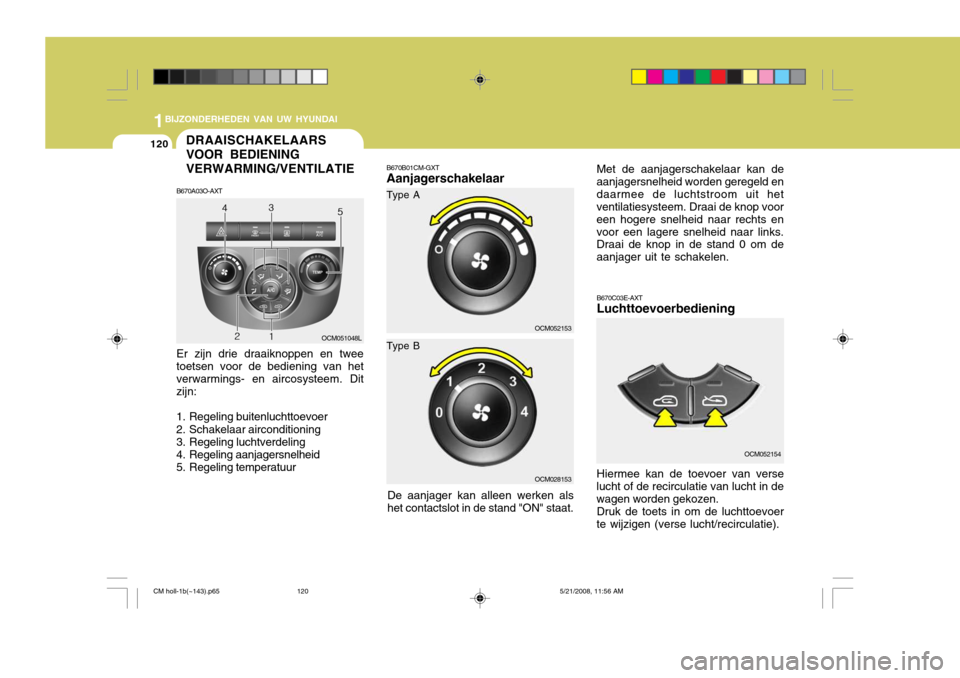

120DRAAISCHAKELAARS VOOR BEDIENINGVERWARMING/VENTILATIE
B670A03O-AXT
Er zijn drie draaiknoppen en twee toetsen voor de bediening van hetverwarmings- en aircosysteem. Dit zijn:
1. Regeling buitenluchttoevoer
2. Schakelaar airconditioning
3. Regeling luchtverdeling
4. Regeling aanjagersnelheid
5. Regeling temperatuur B670B01CM-GXT Aanjagerschakelaar
Met de aanjagerschakelaar kan de
aanjagersnelheid worden geregeld en daarmee de luchtstroom uit het ventilatiesysteem. Draai de knop voor een hogere snelheid naar rechts envoor een lagere snelheid naar links. Draai de knop in de stand 0 om de aanjager uit te schakelen.
OCM051048LOCM052153
OCM052154
B670C03E-AXT Luchttoevoerbediening Hiermee kan de toevoer van verse
lucht of de recirculatie van lucht in de wagen worden gekozen.
Druk de toets in om de luchttoevoer
te wijzigen (verse lucht/recirculatie).
Type A
OCM028153
Type B
De aanjager kan alleen werken als
het contactslot in de stand "ON" staat.
CM holl-1b(~143).p65 5/21/2008, 11:56 AM
120

1
BIJZONDERHEDEN VAN UW HYUNDAI
121
Bovenzijde interieur
In deze stand wordt de lucht via de roosters in het dashboard toegevoerd.
B670D01L-AXTLUCHTVERDELING De toegevoerde lucht kan naar de
beenruimte, de roosters in het dash- board of langs de voorruit wordengevoerd. Het systeem is hiervoor voorzien van de standen Bovenzijde interieur, Temperatuurscheiding,Beenruimte, Beenruimte/ontwasemen voorruit en Ontwasemen voorruit.
VERSE LUCHT ( ): de control-
elamp in de toets brandt niet als de stand voor luchtcirculatie isingeschakeld. RECIRCULATIE (
): de control-
elamp in de toets brandt als de stand voor luchtcirculatie is ingeschakeld. In de stand van verse lucht wordt buitenlucht toegevoerd en afhankelijkvan de gekozen instelling verwarmd of gekoeld. In de stand voor recirculatie wordt de lucht in het interieur gerecirculeerd en afhankelijk van de andere gekozen functies verwarmd of gekoeld.
N.B.: Als de stand voor luchtcirculatielangdurig blijft ingeschakeld, bestaat de kans dat de voorruit en de zijruiten beslaan. Bovendientreedt een vermindering van de luchtkwaliteit op. Als de airconditioning te lang in de standvoor luchtcirculatie blijft staan is het mogelijk dat de lucht in het interieur te droog wordt.
OCM052156
OCM052105
OCM052113
CM holl-1b(~143).p65 5/21/2008, 11:56 AM
121

1BIJZONDERHEDEN VAN UW HYUNDAI
122

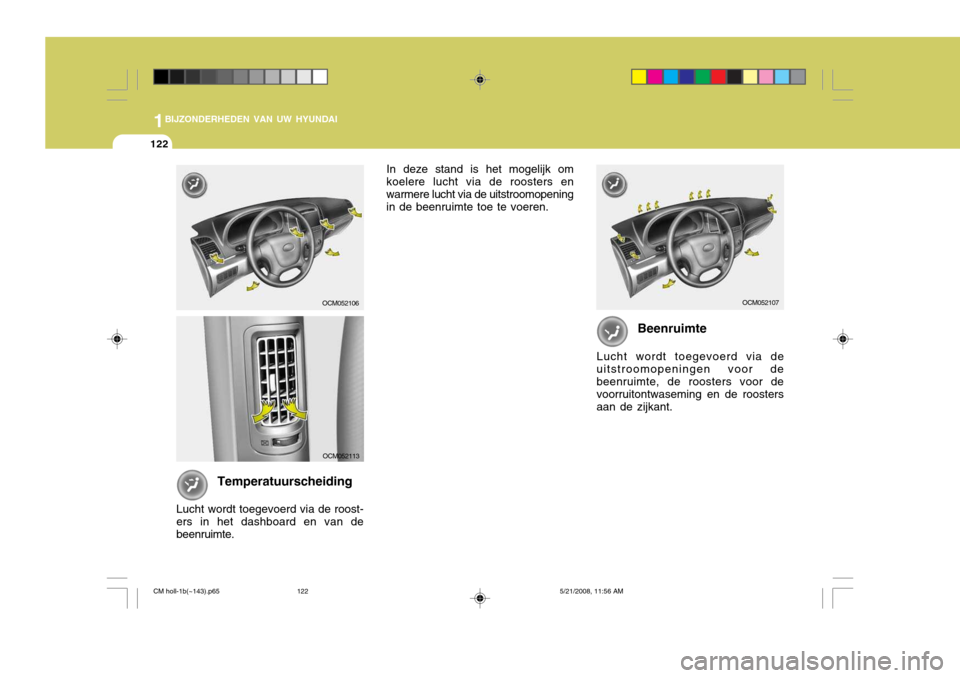

Temperatuurscheiding
Lucht wordt toegevoerd via de roost- ers in het dashboard en van debeenruimte. Beenruimte
Lucht wordt toegevoerd via de
uitstroomopeningen voor de beenruimte, de roosters voor de voorruitontwaseming en de roostersaan de zijkant.
OCM052106OCM052107
OCM052113 In deze stand is het mogelijk om
koelere lucht via de roosters en warmere lucht via de uitstroomopening in de beenruimte toe te voeren.
CM holl-1b(~143).p65 5/21/2008, 11:56 AM
122

1
BIJZONDERHEDEN VAN UW HYUNDAI
123

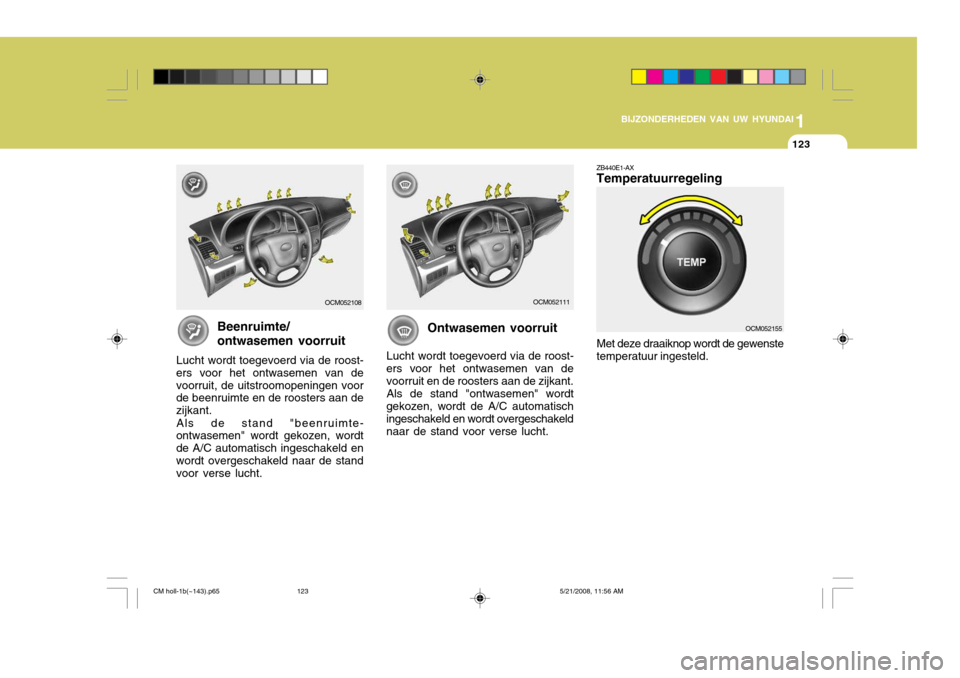

Beenruimte/ ontwasemen voorruit
Lucht wordt toegevoerd via de roost-
ers voor het ontwasemen van de voorruit, de uitstroomopeningen voor de beenruimte en de roosters aan de zijkant.
Als de stand "beenruimte-
ontwasemen" wordt gekozen, wordtde A/C automatisch ingeschakeld enwordt overgeschakeld naar de stand voor verse lucht.
OCM052108 ZB440E1-AX Temperatuurregeling Met deze draaiknop wordt de gewenste temperatuur ingesteld.
Koud
Warm
Ontwasemen voorruit
Lucht wordt toegevoerd via de roost-
ers voor het ontwasemen van de voorruit en de roosters aan de zijkant.
Als de stand "ontwasemen" wordt
gekozen, wordt de A/C automatischingeschakeld en wordt overgeschakeldnaar de stand voor verse lucht.
OCM052155
OCM052111
CM holl-1b(~143).p65 5/21/2008, 11:56 AM
123

1BIJZONDERHEDEN VAN UW HYUNDAI

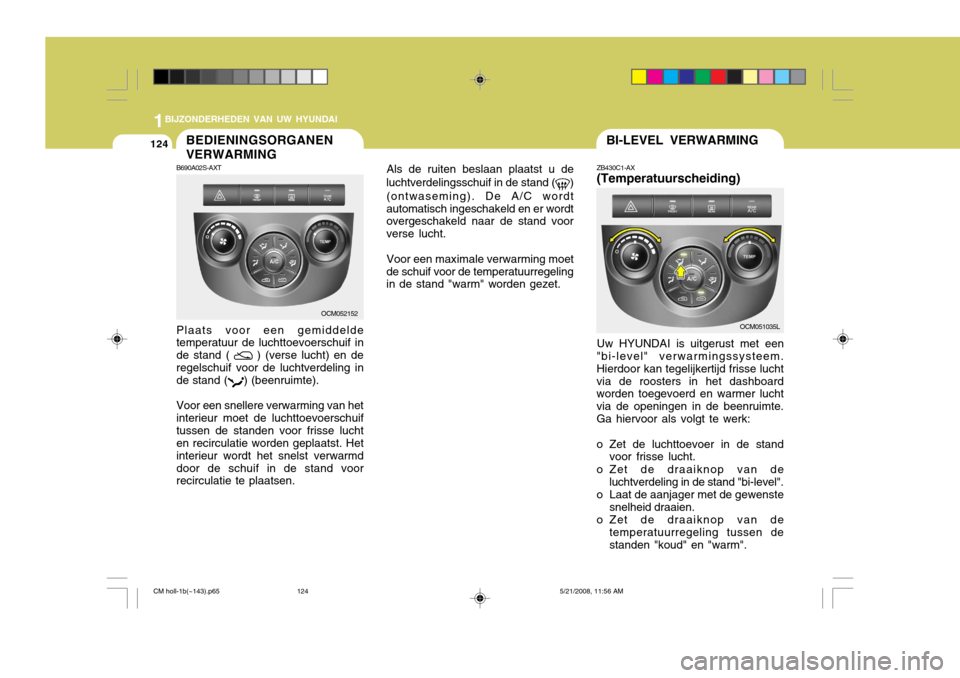

124BI-LEVEL VERWARMINGBEDIENINGSORGANEN VERWARMING
ZB430C1-AX (Temperatuurscheiding)
Als de ruiten beslaan plaatst u de
luchtverdelingsschuif in de stand (
)
(ontwaseming). De A/C wordt automatisch ingeschakeld en er wordt overgeschakeld naar de stand voor verse lucht.
Voor een maximale verwarming moet
de schuif voor de temperatuurregeling in de stand "warm" worden gezet.
Uw HYUNDAI is uitgerust met een
"bi-level" verwarmingssysteem. Hierdoor kan tegelijkertijd frisse luchtvia de roosters in het dashboard worden toegevoerd en warmer lucht via de openingen in de beenruimte.Ga hiervoor als volgt te werk:
o Zet de luchttoevoer in de stand voor frisse lucht.
o Zet de draaiknop van de luchtverdeling in de stand "bi-level".
o Laat de aanjager met de gewenste snelheid draaien.
o Zet de draaiknop van de temperatuurregeling tussen de standen "koud" en "warm".
B690A02S-AXT Plaats voor een gemiddelde temperatuur de luchttoevoerschuif in de stand (

) (verse lucht) en de
regelschuif voor de luchtverdeling in de stand (
) (beenruimte).
Voor een snellere verwarming van het interieur moet de luchttoevoerschuiftussen de standen voor frisse lucht en recirculatie worden geplaatst. Het interieur wordt het snelst verwarmddoor de schuif in de stand voor recirculatie te plaatsen.
OCM052152
OCM051035L
CM holl-1b(~143).p65 5/21/2008, 11:56 AM
124

1
BIJZONDERHEDEN VAN UW HYUNDAI

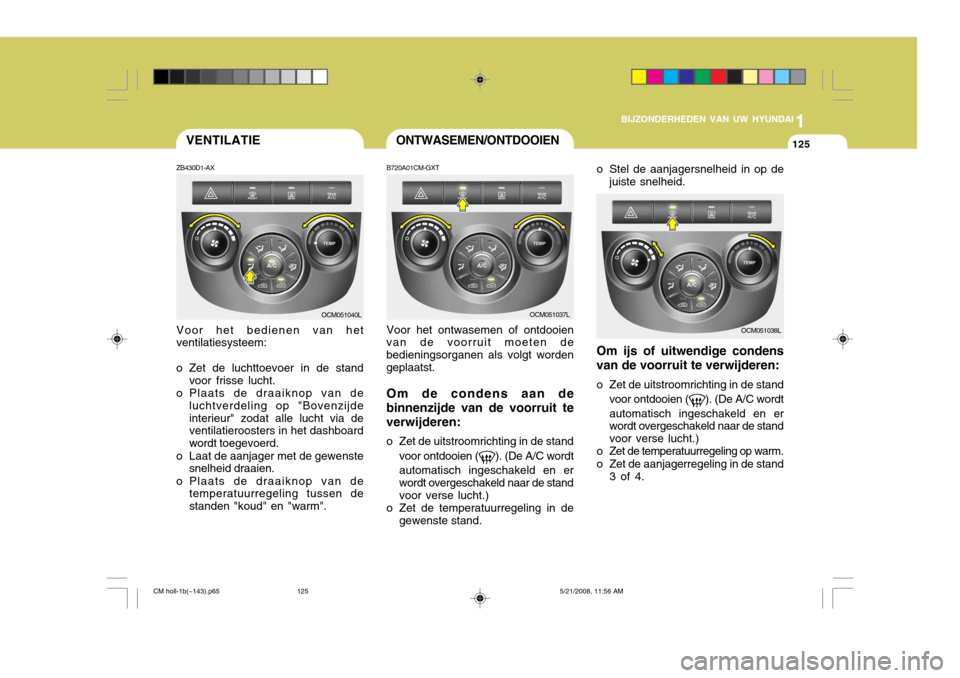

125ONTWASEMEN/ONTDOOIENVENTILATIE
ZB430D1-AX Voor het bedienen van het ventilatiesysteem:
o Zet de luchttoevoer in de stand voor frisse lucht.
o Plaats de draaiknop van de
luchtverdeling op "Bovenzijde interieur" zodat alle lucht via de ventilatieroosters in het dashboard wordt toegevoerd.
o Laat de aanjager met de gewenste snelheid draaien.
o Plaats de draaiknop van de temperatuurregeling tussen destanden "koud" en "warm".
OCM051040L B720A01CM-GXT Voor het ontwasemen of ontdooien
van de voorruit moeten de bedieningsorganen als volgt wordengeplaatst.
Om de condens aan de
binnenzijde van de voorruit te verwijderen:
o Zet de uitstroomrichting in de stand
voor ontdooien (
). (De A/C wordt
automatisch ingeschakeld en er wordt overgeschakeld naar de stand voor verse lucht.)
o Zet de temperatuurregeling in de gewenste stand. o Stel de aanjagersnelheid in op de
juiste snelheid.
Om ijs of uitwendige condens van de voorruit te verwijderen:
o Zet de uitstroomrichting in de stand voor ontdooien (
). (De A/C wordt
automatisch ingeschakeld en er wordt overgeschakeld naar de stand voor verse lucht.)
o Zet de temperatuurregeling op warm.
o Zet de aanjagerregeling in de stand 3 of 4.
OCM051037L
OCM051038L
CM holl-1b(~143).p65 5/21/2008, 11:56 AM
125

1BIJZONDERHEDEN VAN UW HYUNDAI
126AIRCONDITIONING
SB730A1-FX (Indien gemonteerd) Schakelaar airconditioning De airconditioning wordt in- of
uitgeschakeld door deze schakelaar in te drukken.
N.B.: Wanneer de airconditioning continu wordt gebruikt in de vloer/ ontwasemstand (
) of de
ontwasemstand (
), kan de
voorruit beslaan door het temperatuurverschil. Zet in dat geval de luchtverdeling op deinzittenden gericht (
) en de
aanjagersnelheid op de laagste stand. B730A01L-AXT
Tips voor de bediening
o U voorkomt dat stof of
onaangename lucht via het ventilatiesysteem het interieur binnendringt door de luchttoevoer in de stand "
" te plaatsen.
Denk er echter wel aan deze regeling zo spoedig mogelijk weer in de stand voor frisse luchttoevoerterug te zetten. Dit dient om de vermindering van de luchtkwaliteit in het interieur tegen te gaan.
o De luchttoevoer vindt plaats via de
roosters voor de voorruit. Let eropdat deze roosters vrij zijn van bladeren, sneeuw, ijs en dergelijke.
o Om te voorkomen dat de voorruit beslaat, de luchttoevoer in de standvoor verse lucht zetten, de aanjagerschakelaar in de gewenstestand plaatsen, de airconditioning inschakelen en de gewenste temperatuur instellen.
OCM052157
CM holl-1b(~143).p65 5/21/2008, 11:56 AM
126
