2009 Hyundai Santa Fe Handleiding (in Dutch)

6EENVOUDIG ONDERHOUD
16
!
!

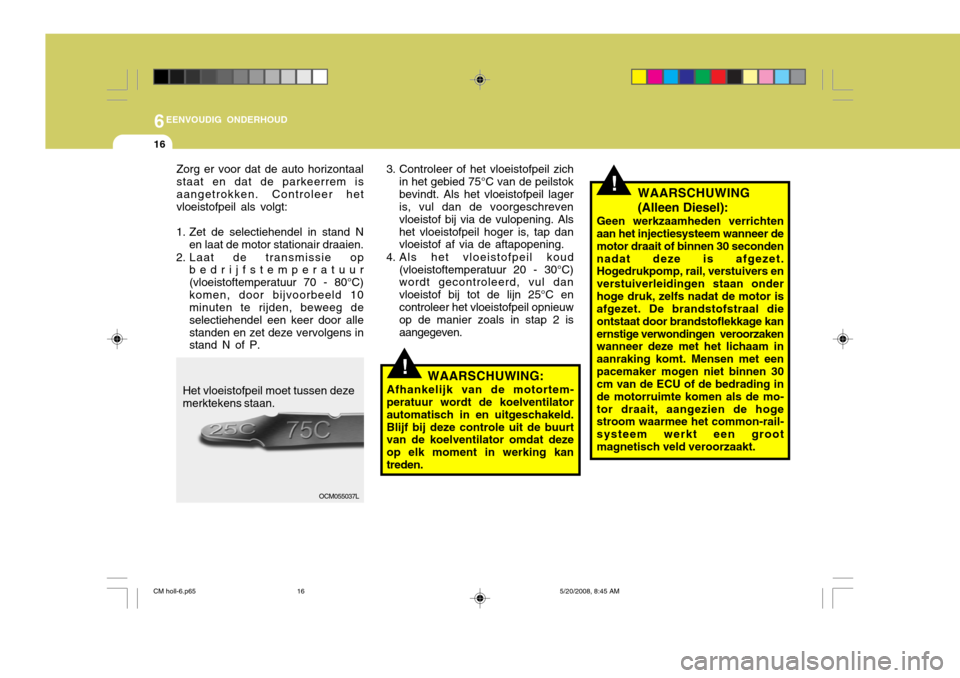

WAARSCHUWING (Alleen Diesel):
Geen werkzaamheden verrichten aan het injectiesysteem wanneer de motor draait of binnen 30 secondennadat deze is afgezet. Hogedrukpomp, rail, verstuivers en verstuiverleidingen staan onderhoge druk, zelfs nadat de motor is afgezet. De brandstofstraal die ontstaat door brandstoflekkage kanernstige verwondingen veroorzaken wanneer deze met het lichaam in aanraking komt. Mensen met eenpacemaker mogen niet binnen 30 cm van de ECU of de bedrading in de motorruimte komen als de mo-tor draait, aangezien de hoge stroom waarmee het common-rail- systeem werkt een grootmagnetisch veld veroorzaakt.
OCM055037L WAARSCHUWING:
Afhankelijk van de motortem- peratuur wordt de koelventilator automatisch in en uitgeschakeld.Blijf bij deze controle uit de buurt van de koelventilator omdat deze op elk moment in werking kantreden.
Het vloeistofpeil moet tussen dezemerktekens staan. 3. Controleer of het vloeistofpeil zich
in het gebied 75°C van de peilstokbevindt. Als het vloeistofpeil lager is, vul dan de voorgeschreven vloeistof bij via de vulopening. Alshet vloeistofpeil hoger is, tap dan vloeistof af via de aftapopening.
4. Als het vloeistofpeil koud (vloeistoftemperatuur 20 - 30°C)wordt gecontroleerd, vul dan vloeistof bij tot de lijn 25°C encontroleer het vloeistofpeil opnieuw op de manier zoals in stap 2 is aangegeven.
Zorg er voor dat de auto horizontaalstaat en dat de parkeerrem isaangetrokken. Controleer het vloeistofpeil als volgt:
1. Zet de selectiehendel in stand N en laat de motor stationair draaien.
2. Laat de transmissie op bedrijfstemperatuur (vloeistoftemperatuur 70 - 80°C)komen, door bijvoorbeeld 10 minuten te rijden, beweeg de selectiehendel een keer door allestanden en zet deze vervolgens in stand N of P.
CM holl-6.p65 5/20/2008, 8:45 AM
16

6
EENVOUDIG ONDERHOUD
17
!

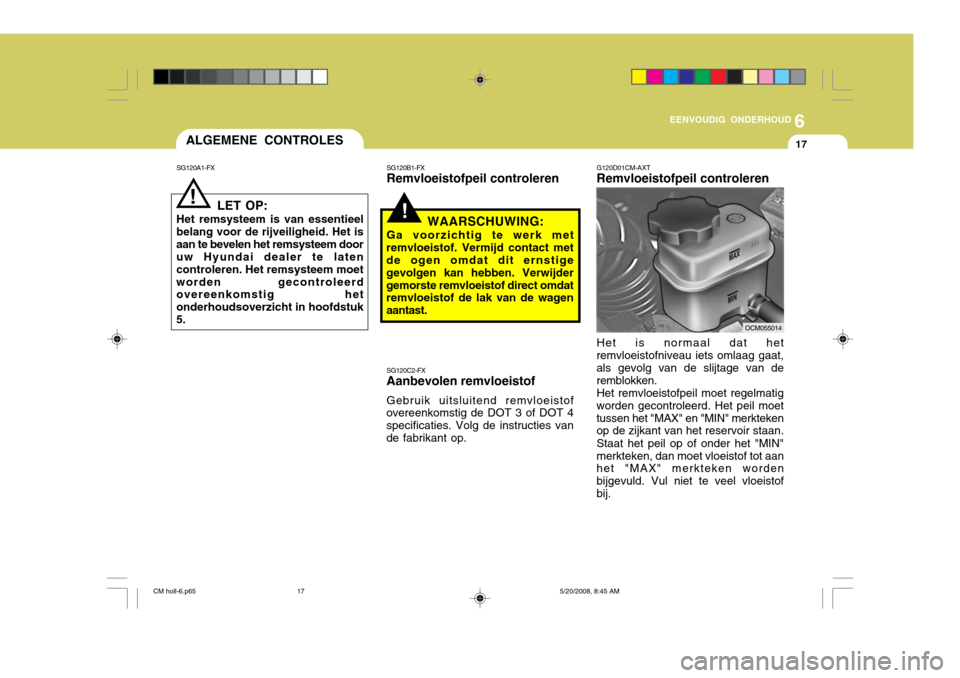

ALGEMENE CONTROLES
SG120A1-FX
LET OP:
Het remsysteem is van essentieel belang voor de rijveiligheid. Het isaan te bevelen het remsysteem door uw Hyundai dealer te laten controleren. Het remsysteem moetworden gecontroleerd overeenkomstig het onderhoudsoverzicht in hoofdstuk5.
! SG120B1-FX Remvloeistofpeil controleren SG120C2-FX Aanbevolen remvloeistof Gebruik uitsluitend remvloeistof
overeenkomstig de DOT 3 of DOT 4 specificaties. Volg de instructies vande fabrikant op. G120D01CM-AXT Remvloeistofpeil controleren
WAARSCHUWING:
Ga voorzichtig te werk met
remvloeistof. Vermijd contact metde ogen omdat dit ernstige gevolgen kan hebben. Verwijdergemorste remvloeistof direct omdat remvloeistof de lak van de wagen aantast.
Het is normaal dat hetremvloeistofniveau iets omlaag gaat, als gevolg van de slijtage van de remblokken.Het remvloeistofpeil moet regelmatigworden gecontroleerd. Het peil moettussen het "MAX" en "MIN" merkteken op de zijkant van het reservoir staan. Staat het peil op of onder het "MIN" merkteken, dan moet vloeistof tot aan het "MAX" merkteken worden bijgevuld. Vul niet te veel vloeistofbij.
OCM055014
CM holl-6.p65 5/20/2008, 8:45 AM
17

6EENVOUDIG ONDERHOUD
18
!
ONDERHOUD AIRCONDITIONING
SG120E1-FX Remvloeistof bijvullen
WAARSCHUWING:
Ga voorzichtig te werk met remvloeistof. Vermijd contact metde ogen aangezien dit ernstige gevolgen kan hebben. Gebruik uitsluitend remvloeistofovereenkomstig de DOT 3 of DOT 4 specificatie uit een gesloten blik. Laat het blik of het reservoir nietlanger dan nodig onafgesloten. Hierdoor wordt voorkomen dat vuil of vocht door de remvloeistof wordt opgenomen, hetgeen een nadelige invloed op de werking heeft. Als remvloeistof wordt bijgevuld, moet het vuil rond de dop worden weggeveegd. Draai de dop los en vul het reservoir langzaam metremvloeistof. Vul niet te veel bij. Breng de dop hierna weer aan. SG140A1-FXCondensor schoonhouden De condensor van de airconditioning
en de radiateur moeten regelmatig worden gecontroleerd op vuil, dodeinsecten, bladeren enz. Dit kan de koelcapaciteit nadelig beïnvloeden. Verwijder aangekoekt vuil enz. Ga bijhet verwijderen van vuil voorzichtig te werk om schade aan de ventilator te voorkomen.
SG140C1-FX Controle van de werking van de Airconditioning
1. Start de motor en laat deze enkele minuten versneld stationair draaien met de airconditioning ingesteld opmax. koude situatie.
2. Als de uit de dashboardopeningen
stromende lucht niet koud is, moetde installatie door de HYUNDAI dealer gecontroleerd worden. LET OP:
Als het airconditioning systeem gedurende langere tijd werkt met een te laag koelmiddelniveau, zal beschadiging van de compressorplaatsvinden.
!
SG140D1-FX Smering Voor de smering van de compressor en de afdichtingen in het systeem moet de airconditioning elke week tenminste 10 minuten draaien. Dit isvooral van belang bij koude weersomstandigheden als het airconditioningsysteem niet wordtgebruikt.
CM holl-6.p65 5/20/2008, 8:45 AM
18

6
EENVOUDIG ONDERHOUD

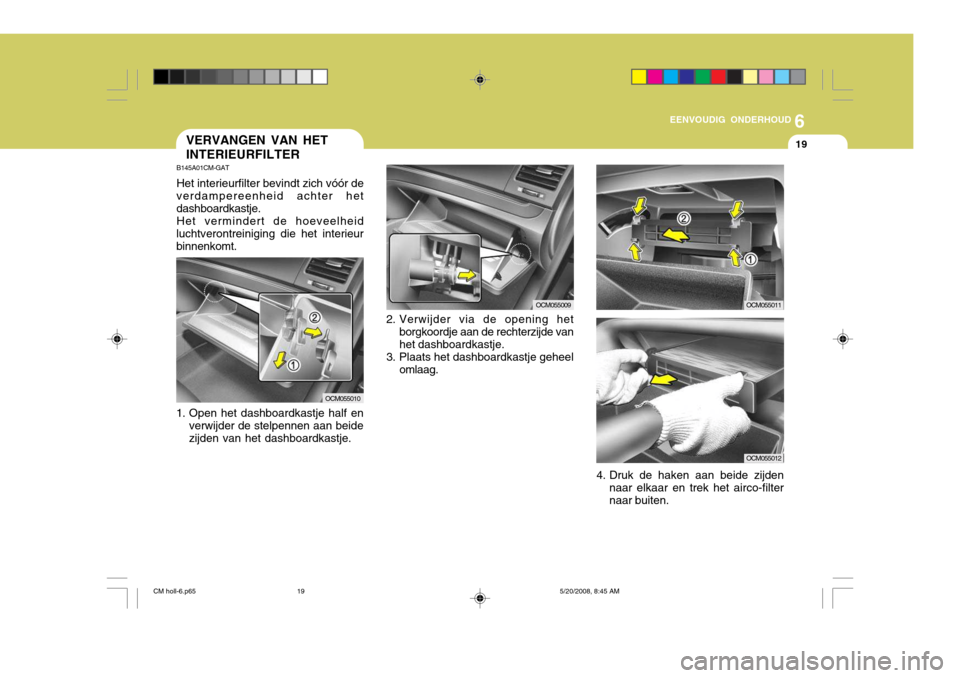

19VERVANGEN VAN HET INTERIEURFILTER
4. Druk de haken aan beide zijden
naar elkaar en trek het airco-filter naar buiten. OCM055011
B145A01CM-GAT Het interieurfilter bevindt zich vóór de
verdampereenheid achter het dashboardkastje.
Het vermindert de hoeveelheid
luchtverontreiniging die het interieurbinnenkomt.
1. Open het dashboardkastje half en verwijder de stelpennen aan beidezijden van het dashboardkastje.
2. Verwijder via de opening het borgkoordje aan de rechterzijde van het dashboardkastje.
3. Plaats het dashboardkastje geheel omlaag.
OCM055012
OCM055010 OCM055009
CM holl-6.p65
5/20/2008, 8:45 AM
19

6EENVOUDIG ONDERHOUD
20ZEKERINGEN CONTROLEREN EN VERVANGEN
HNF2165
OCM054003
ZG200A1-AX Een zekering vervangen Een zekering smelt zodra het circuit
vanaf de accu overbelast raakt, waardoor schade aan de bedrading wordt voorkomen (dit kan wordenveroorzaakt door een kortsluiting in het systeem). In dit geval moet de storing door een Hyundai dealerworden opgespoord, het systeem worden gerepareerd en de zekering worden vervangen. De zekeringenbevinden zich in een houder naast de accu.
! LET OP:
Gebruik bij het vervangen van een
zekering altijd een nieuwe zekering met hetzelfde amperage. Gebruik nooit een stuk draad of een zekering met een hoger amperage. Dit kanernstige schade en brand tot gevolg hebben.
5. Verwijder het interieurluchtfilter door het naar boven te trekken.
6. Het aanbrengen vindt in omgekeerde volgorde plaats.
CM holl-6.p65 5/20/2008, 8:45 AM
20

6
EENVOUDIG ONDERHOUD
21

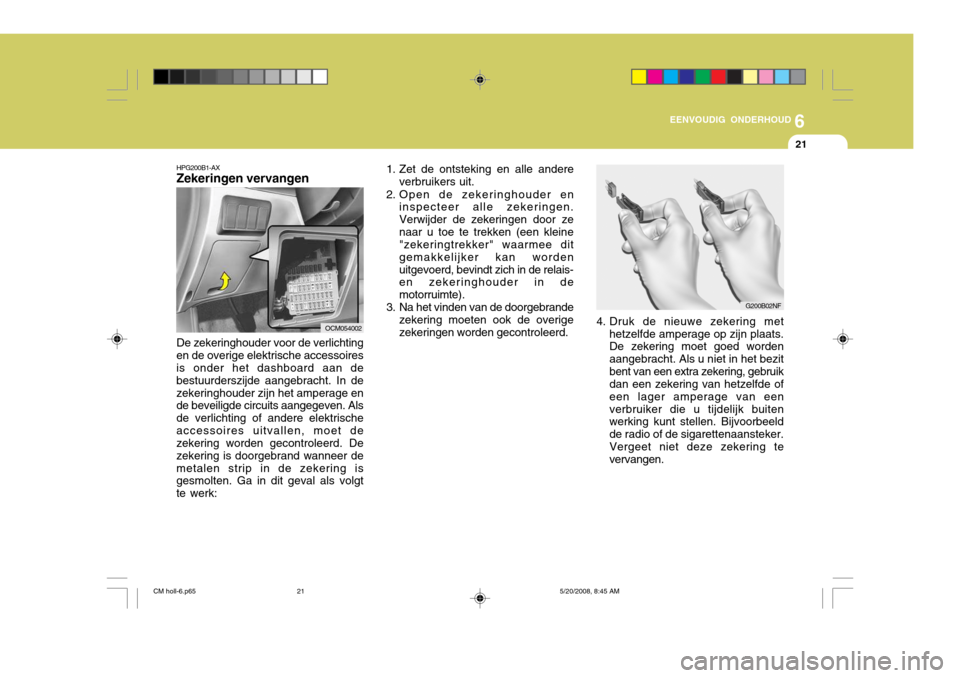

1. Zet de ontsteking en alle andere
verbruikers uit.
2. Open de zekeringhouder en inspecteer alle zekeringen. Verwijder de zekeringen door zenaar u toe te trekken (een kleine "zekeringtrekker" waarmee dit gemakkelijker kan wordenuitgevoerd, bevindt zich in de relais- en zekeringhouder in de motorruimte).
3. Na het vinden van de doorgebrande
zekering moeten ook de overigezekeringen worden gecontroleerd. 4. Druk de nieuwe zekering met
hetzelfde amperage op zijn plaats. De zekering moet goed worden aangebracht. Als u niet in het bezitbent van een extra zekering, gebruik dan een zekering van hetzelfde of een lager amperage van eenverbruiker die u tijdelijk buiten werking kunt stellen. Bijvoorbeeld de radio of de sigarettenaansteker.Vergeet niet deze zekering te vervangen. G200B02NFHPG200B1-AX Zekeringen vervangen De zekeringhouder voor de verlichting
en de overige elektrische accessoires is onder het dashboard aan de bestuurderszijde aangebracht. In dezekeringhouder zijn het amperage en de beveiligde circuits aangegeven. Als de verlichting of andere elektrischeaccessoires uitvallen, moet de zekering worden gecontroleerd. De zekering is doorgebrand wanneer demetalen strip in de zekering is gesmolten. Ga in dit geval als volgt te werk: OCM054002
CM holl-6.p65
5/20/2008, 8:45 AM
21

6EENVOUDIG ONDERHOUD
22
!
LET OP:
Een doorgebrande zekering is een
indicatie van een storing in een elektrisch circuit. Als de zekeringna het vervangen direct weer doorbrandt, moet de storing door een Hyundai dealer wordenopgespoord en verholpen. Een zekering mag nooit door een zekering met een hoger amperageworden vervangen. De montage van een zwaardere zekering kan beschadigingen of brand tot gevolghebben.

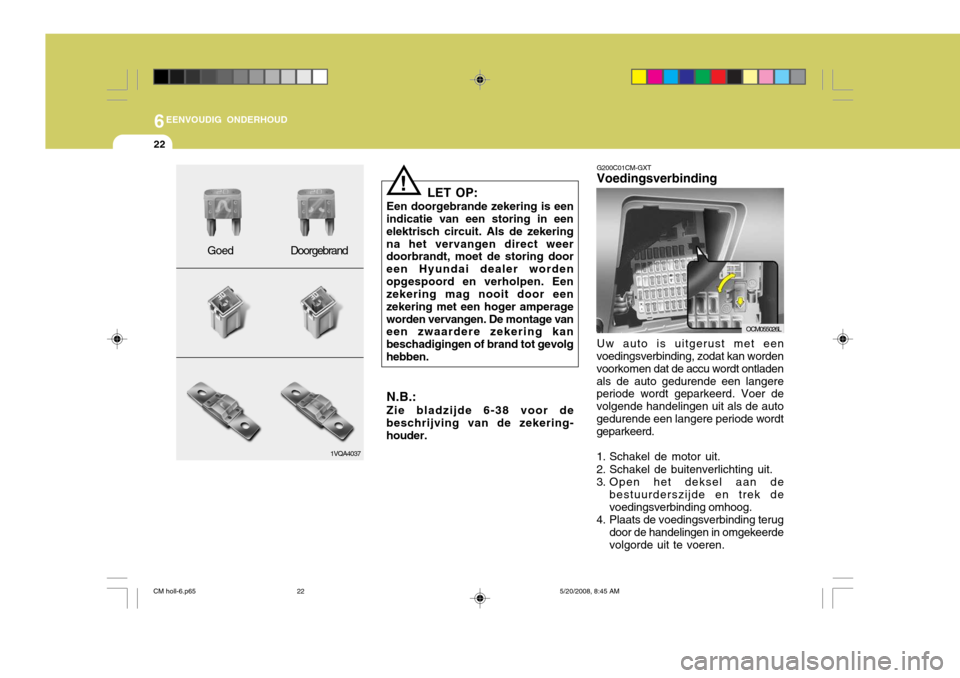

1VQA4037
Goed
Doorgebrand
N.B.: Zie bladzijde 6-38 voor de
beschrijving van de zekering- houder. G200C01CM-GXT Voedingsverbinding
OCM055026L
Uw auto is uitgerust met een
voedingsverbinding, zodat kan worden voorkomen dat de accu wordt ontladenals de auto gedurende een langere periode wordt geparkeerd. Voer de volgende handelingen uit als de autogedurende een langere periode wordt geparkeerd.
1. Schakel de motor uit.
2. Schakel de buitenverlichting uit.
3. Open het deksel aan de
bestuurderszijde en trek devoedingsverbinding omhoog.
4. Plaats de voedingsverbinding terug door de handelingen in omgekeerdevolgorde uit te voeren.
CM holl-6.p65 5/20/2008, 8:45 AM
22

6
EENVOUDIG ONDERHOUD
23
!

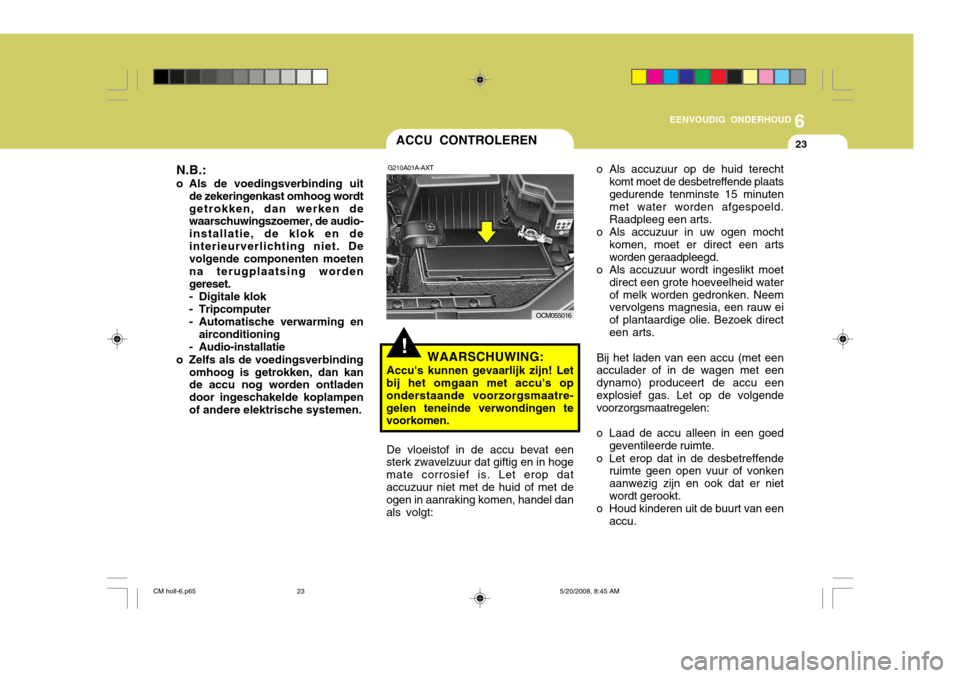

ACCU CONTROLEREN
G210A01A-AXT
WAARSCHUWING:
Accu's kunnen gevaarlijk zijn! Let
bij het omgaan met accu's op onderstaande voorzorgsmaatre-gelen teneinde verwondingen te voorkomen. o Als accuzuur op de huid terecht
komt moet de desbetreffende plaats gedurende tenminste 15 minuten met water worden afgespoeld. Raadpleeg een arts.
o Als accuzuur in uw ogen mocht komen, moet er direct een artsworden geraadpleegd.
o Als accuzuur wordt ingeslikt moet
direct een grote hoeveelheid waterof melk worden gedronken. Neem vervolgens magnesia, een rauw ei of plantaardige olie. Bezoek directeen arts.
Bij het laden van een accu (met een acculader of in de wagen met een dynamo) produceert de accu eenexplosief gas. Let op de volgende voorzorgsmaatregelen:
o Laad de accu alleen in een goed geventileerde ruimte.
o Let erop dat in de desbetreffende ruimte geen open vuur of vonken aanwezig zijn en ook dat er nietwordt gerookt.
o Houd kinderen uit de buurt van een accu.
De vloeistof in de accu bevat een
sterk zwavelzuur dat giftig en in hogemate corrosief is. Let erop dataccuzuur niet met de huid of met de ogen in aanraking komen, handel dan als volgt: OCM055016
N.B.:
o Als de voedingsverbinding uit de zekeringenkast omhoog wordtgetrokken, dan werken de waarschuwingszoemer, de audio- installatie, de klok en deinterieurverlichting niet. De volgende componenten moeten na terugplaatsing wordengereset.
- Digitale klok
- Tripcomputer
- Automatische verwarming en
airconditioning
- Audio-installatie
o Zelfs als de voedingsverbinding omhoog is getrokken, dan kan de accu nog worden ontladen door ingeschakelde koplampenof andere elektrische systemen.
CM holl-6.p65 5/20/2008, 8:45 AM
