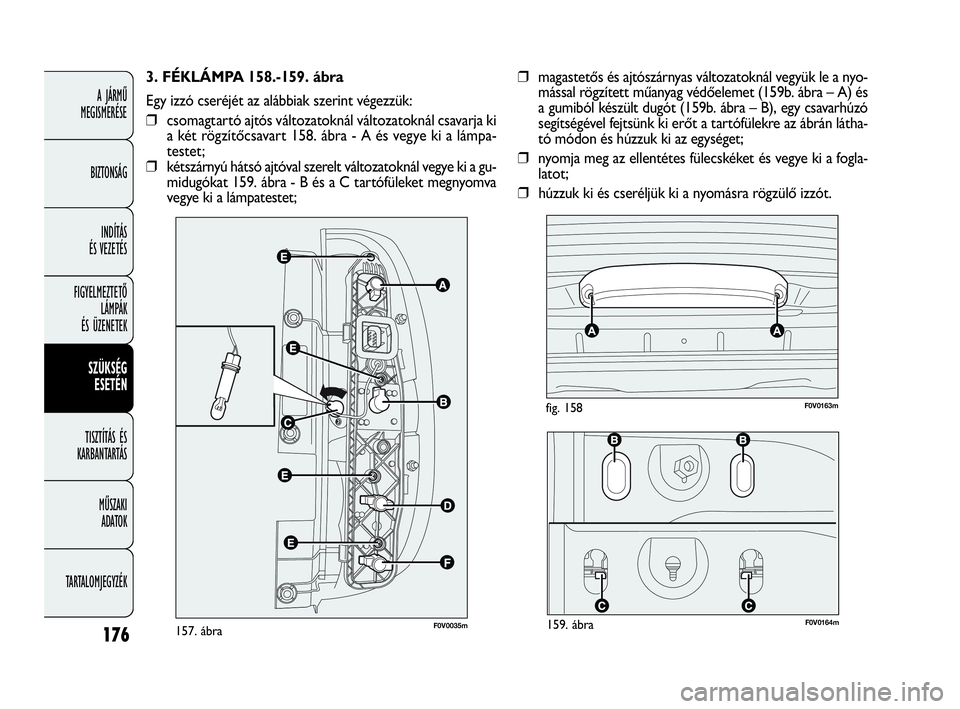

3. FÉKLÁMPA 158.-159. ábra
Egy izzó cseréjét az alábbiak szerint végezzük:
❒csomagtartó ajtós változatoknál változatoknál csavarja ki
a két rögzítőcsavart 158. ábra - A és vegye ki a lámpa-
testet;
❒kétszárnyú hátsó ajtóval szerelt változatoknál vegye ki a gu-
midugókat 159. ábra - B és a C tartófüleket megnyomva
vegye ki a lámpatestet;❒magastetős és ajtószárnyas változatoknál vegyük le a nyo-
mással rögzített műanyag védőelemet (159b. ábra – A) és
a gumiból készült dugót (159b. ábra – B), egy csavarhúzó
segítségével fejtsünk ki erőt a tartófülekre az ábrán látha-
tó módon és húzzuk ki az egységet;
❒nyomja meg az ellentétes fülecskéket és vegye ki a fogla-
latot;
❒húzzuk ki és cseréljük ki a nyomásra rögzülő izzót.
