2009 FIAT DOBLO COMBI Kezelési és karbantartási útmutató (in Hungarian)

F0V0136m87. ábraF0V0137m88. ábra

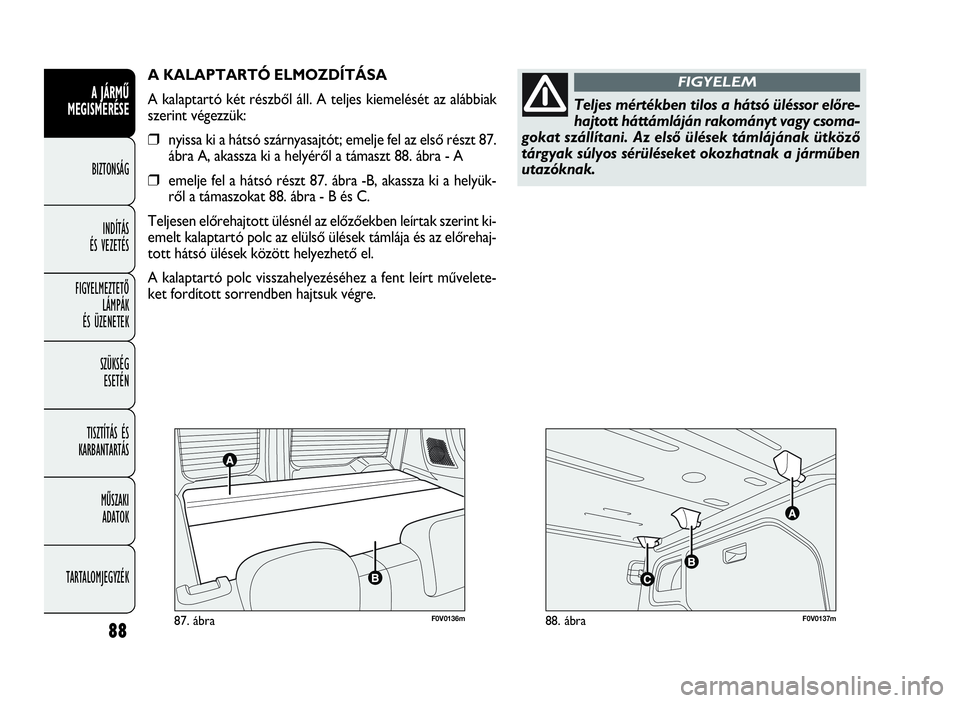

A KALAPTARTÓ ELMOZDÍTÁSA
A kalaptartó két részből áll. A teljes kiemelését az alábbiak
szerint végezzük:
❒nyissa ki a hátsó szárnyasajtót; emelje fel az első részt 87.
ábra A, akassza ki a helyéről a támaszt 88. ábra - A
❒emelje fel a hátsó részt 87. ábra -B, akassza ki a helyük-
ről a támaszokat 88. ábra - B és C.
Teljesen előrehajtott ülésnél az előzőekben leírtak szerint ki-
emelt kalaptartó polc az elülső ülések támlája és az előrehaj-
tott hátsó ülések között helyezhető el.
A kalaptartó polc visszahelyezéséhez a fent leírt művelete-
ket fordított sorrendben hajtsuk végre.
88
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Teljes mértékben tilos a hátsó üléssor előre-
hajtott háttámláján rakományt vagy csoma-
gokat szállítani. Az első ülések támlájának ütköző
tárgyak súlyos sérüléseket okozhatnak a járműben
utazóknak.
FIGYELEM
035-114 DOBLO LUM HU 2e 7.0 31-05-2010 11:20 Pagina 88

89
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0127m89a. ábra
A CSOMAGTÉR MEGNÖVELÉSE
Az alábbiak szerint járjon el:
❒nyissuk ki a csomagtérajtókat, és emeljük ki a hátsó ka-
laptartó polcot (az utasításokat ld. az előző részben);
❒süllyesszük le teljesen a hátsó ülések fejtámláit;
❒húzzuk oldalra és igazítsuk el a biztonsági övet, és ügyel-
jünk arra, hogy ne legyen megcsavarodva;
❒húzzuk meg a kart 89. ábra - A a háttámla rögzítésének
oldásához, és döntsük előre a háttámlát; így egy egységes
rakodófelületet kapunk. A támlarögzítés kioldását a „pi-
ros csík” megjelenése mutatja;
❒a rakodótér további bővítéséhez emeljük fel az üléspár-
na mellett található B kart (89b. ábra), amely automati-
kusan felemelkedik, majd kézzel hajtsuk előre az ülést és
a háttámlát (89c. ábra).
B
F0V0202m89b. ábraF0V0203m89c. ábra
035-114 DOBLO LUM HU 2e 7.0 31-05-2010 11:20 Pagina 89

F0V0204m90. ábra
Ledöntött háttámlájú éls lehajtott állapotban levő kalaptartós
változatoknál (egyes változatoknál/piacokon) egy tárolóhely-
szint nyerhető 90.ábra.
90
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Győződjünk meg arról, hogy a tárgyakat
megfelelően helyeztük el és rögzítettük
a padlóhoz annak elkerülésére, hogy heves féke-
zésnél kirepüjenek és sérüléseket okozzanak az uta-
soknak.
FIGYELEM
A kalaptartó alsó helyzetben, min. 400 mm × 400 mm-es
tartófelületen maximum 70 kg súlyt bír el 90a.ábra.
MEGJEGÍZÉS A hátsó székpárnák alatt műanyag kapcsok ta-
lálhatók hogy az előre hajtott ülést az első ülések fejtámlájá-
hoz lehessen rögzíteni.
400mm400mm
70 kg
F0V0212m90a. ábra
035-114 DOBLO LUM HU 2e 7.0 31-05-2010 11:20 Pagina 90

91
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0122m92. ábra
F0V0114m91. ábra
A RAKOMÁNY RÖGZÍTÉSE
A rakomány rögzítéséhez a csomagtér padlón (a változat-
tól függő számú) lehorgonyzó gyűrű áll rendelkezésre
91-92. ábra.
F0V0047m93. ábra
MOTORHÁZTETŐ
Nyitás 93-94-95. ábra
Az alábbiak szerint járjon el:
❒húzzuk meg a kart 93. ábra - A a nyíl által jelzett irányba;
❒nyomjuk le a fogantyút 94. ábra -B, emeljük fel a motor-
háztetőt, és közben vegyük ki a 95. ábra - C kitámasztó
rudat a tartójából, majd illesszük a rúd végét a motor-
háztető belső oldalán levő D fészekbe (nagy furat), és az
ábrán látható módon helyezzük a biztonsági pozícióba (kis
furat).
A támasztórúd hibás elhelyezése a motor-
háztető hirtelen leesését eredményezheti.
Ezt a műveletet csak álló gépkocsinál végezzük el.
FIGYELEM
035-114 DOBLO LUM HU 2e 7.0 31-05-2010 11:20 Pagina 91

F0V0048m94. ábra92
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Mielőtt felemelnénk a motorháztetőt, győ-
ződjünk meg arról, hogy az ablaktörlő kar-
ja nem emelkedik-e el a szélvédő üvegtől.
FIGYELEM
Meleg motornál óvatosan járjunk el a mo-
tortér belsejében, az esetleges égési sebek
elkerülése érdekében. Ne nyúljunk a hűtőventilátor
közelébe: gyújtáskapcsolóból kihúzott kulcs mellett
is működésbe léphet. Várja meg, hogy a motor le-
hűljön.
FIGYELEM
Ügyeljünk arra, hogy sálak, nyakkendők és
bő ruhadarabok még véletlenül se érint-
kezzenek a mozgásban lévő egységekkel; az ilyen
ruhadarabokat ezek magukkal ragadhatják, a vi-
selőjének súlyos veszélyhelyzetet okozva.
FIGYELEM
035-114 DOBLO LUM HU 2e 7.0 31-05-2010 11:20 Pagina 92

93
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Zárás 95. ábra
Az alábbiak szerint járjon el:
❒Tartsuk a motorháztetőt egy kézzel nyitott helyzetben,
a másik kézzel vegyük ki a C kitámasztó rudat az E fé-
szekből, és helyezzük vissza a D tartójába;
❒engedjük le a motorháztetőt a motortér fölé, kb. 20 cm
magasságra, azután hagyjuk szabadon leesni. A motorház-
tető megemelésével győződjünk meg arról, hogy teljesen
reteszelődött, és nem csak a biztosító horog rögzíti. Ez
utóbbi esetben ne nyomjuk lefelé a motorháztetőt, hanem
emeljük fel, és ismételjük meg az előbbi műveletet.
A biztonság érdekében menet közben fel-
tétlenül szükséges a motorháztető megfele-
lő reteszelődése. Ezért mindig ellenőrizzük a mo-
torháztető megfelelő reteszelődését. Ha menet köz-
ben észrevesszük, hogy a záródás nem megfelelő,
azonnal álljunk meg, és végezzük el a motorházte-
tő megfelelő zárását.
FIGYELEM
F0V0049m95. ábra
035-114 DOBLO LUM HU 2e 7.0 31-05-2010 11:20 Pagina 93

94
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0123m99. ábra
TETŐCSOMAGTARTÓ/SÍLÉCTARTÓ
RÖGZÍTÉSEK ELŐKÉSZÍTÉSE
Az előkészített rögzítések a 99. ábra A, B, C pontjánál talál-
hatók.
HOSSZANTI CSOMAGTARTÓ RUDAK
(egyes változatoknál/piacokon)
A gépkocsi egyes változatait gyárilag két hosszanti tetőcso-
magtartó rúddal szerelik, amelyek a megfelelő speciális ki-
egészítésekkel alkalmasak különféle tárgyak (sílécek, szörf-
deszka stb.) szállítására.Szigorúan tartsuk magunkat a megengedett
külső méreteket meghatározó, érvényben
lévő törvényi előírásokhoz.
FIGYELEM
Egyenletesen osszuk el a csomagokat, és ne fe-
lejtsük el, hogy megrakott tetőcsomagtartó-
val a gépkocsi oldalszél-érzékenysége megnő.
035-114 DOBLO LUM HU 2e 7.0 31-05-2010 11:20 Pagina 94

95
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0021m100. ábra
FÉNYSZÓRÓK
A FÉNYSUGÁR BEÁLLÍTÁSA
A helyes fényszóró-beállítás alapvető fontosságú a vezetési
kényelem, továbbá a gépkocsivezető és a közlekedés többi
résztvevőjének biztonsága szempontjából. Mivel az előírás sze-
rint beállított fényszórókkal biztosíthatók a legjobb látási és
láthatósági feltételek, a jármű fényszóróit helyesen be kell
állítani. A fényszórók ellenőrzését és szükség szerinti beállí-
tását Fiat márkaszervizben végeztessük el.
FÉNYSZÓRÓ MAGASSÁGÁLLÍTÁS
Az indítókulcs MAR állásában és bekapcsolt tompított fény-
szórók esetében működik.
Megterhelt járműnél a hátsó rész lesüllyedése a fényszó-
rókból kilépő fénysugár irányának megemelkedését ered-
ményezi. Ilyenkor szükséges a fényszóró-beállítás ismételt
helyesbítése.
Néhány kilométer megtétele után ellen-
őrizzük ismét, hogy a rögzítőcsavarok meg-
húzása megfelelő-e.
FIGYELEM
Soha ne lépjük túl a megengedett terhelési
értékeket (lásd a „Műszaki adatok” című fe-
jezetet).
035-114 DOBLO LUM HU 2e 7.0 31-05-2010 11:20 Pagina 95
