2009 FIAT DOBLO COMBI Kezelési és karbantartási útmutató (in Hungarian)

Berendezés bekapcsolása
A berendezés minden ajtón automatikusan bekapcsol, ha gyor-
san, kétszer megnyomjuk a távvezérlős kulcs
Ágombját.
A berendezés bekapcsolását az irányjelzők kétszeri felvilla-
nása jelzi.
A berendezés nem lép működésbe, ha egy vagy több ajtó
nincs megfelelően becsukva: ilyen módon kerülhető el az,
hogy ha egy személy a nyitott ajtón át beszáll a gépkocsiba,
az ajtó becsukásakor az utastérbe zártan maradjon.
A berendezés kikapcsolása
A berendezés mindegyik ajtónál automatikusan kikapcsol az
alábbi esetekben:
❒az ajtók távvezérlőről történő nyitásának elvégzésekor;
❒az indítókulcs MAR állásba való fordításakor. További távirányítók rendelése
A rendszer legfeljebb 8 db távvezérlőt képes felismerni. Ha
új távvezérlőre van szükségünk, keressünk fel egy Fiat már-
kaszervizt, vigyük magunkkal a CODE card, továbbá a sze-
mélyazonosságot és a gépkocsi tulajdonjogát igazoló doku-
mentumokat.
DEAD LOCK BERENDEZÉS
(egyes változatoknál/piacokon)
Ez a biztonsági berendezés megakadályozza az ajtók belülről
való kinyitását (pl. ablakbetöréssel elkövetett lopási kísérlet-
nél), így lehetetlenné teszi az ajtók kinyitását az utastérből.
A dead lock berendezés garantálja a legnagyobb biztonságot
a gépkocsi feltörésével történő lopás ellen. Ezért feltétlenül
ajánlatos a berendezést bekapcsolni, ha a járművet őrizetle-
nül hagyjuk.
8
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
A dead lock berendezés bekapcsolása után
semmilyen módon nem lehet a gépkocsit be-
lülről kinyitni, ezért kiszállás előtt győződjünk meg
arról, hogy senki sem maradt az utastérben.
FIGYELEM
Ha a távvezérlős kulcs eleme lemerült , a be-
rendezést kizárólag a kulcs fém tollának
mindkét ajtó zárbetétjében történő elfordításával
lehet kiiktatni: ilyen esetben a berendezés csak
a hátsó ajtókon marad bekapcsolva.
FIGYELEM
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 8

9
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
GYÚJTÁSKAPCSOLÓ
Az indítókulcs 3 különböző pozícióba fordítható 7. ábra:
❒STOP: a motor kikapcsolva, a kulcs kihúzható, a kor-
mányzár reteszelve. Egyes elektromos berendezések (pl.
autórádió, ajtók központi zárása...) működtethetők.
❒MAR: menet helyzet. Minden elektromos berendezés mű-
ködtethető.
❒AVV: a motor indítása (instabil pozíció).
A gyújtáskapcsoló elektronikus biztonsági berendezéssel van
ellátva, ezért ha a motor az első kísérletre nem indul, az újabb
indítás előtt fordítsuk vissza a kulcsot a STOP állásba.
F0V0006m7. ábra
KORMÁNYZÁR
Bekapcsolás
A kapcsoló STOP állásban húzzuk ki az indítókulcsot, és for-
dítsuk el a kormánykereket a reteszelődést jelző kattanásig.
Kikapcsolás
A kireteszeléshez az indítókulcs MAR állásba fordításakor
mozgassuk a kormánykereket kissé jobbra-balra.
Ha a gyújtáskapcsoló megsérült (pl. lopási
kísérletnél megrongálták), az utunk folyta-
tása előtt ellenőriztessük a működését egy Fiat már-
kaszervizben.
FIGYELEM
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 9

10
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
Soha ne húzzuk ki a gyújtáskulcsot a jármű
mozgása közben. A kormányzár az első kor-
mánymozdulatra automatikusan reteszeli a kor-
mánykereket . Ugyanez vonatkozik a gépkocsi von-
tatásának esetére is.
FIGYELEM
Szigorúan tilos minden utólagos, a kor-
mányszerkezetet vagy a kormányoszlopot
érintő beavatkozás, átalakítás (pl. lopásgátló be-
rendezés beszerelése), mert ez súlyosan veszélyez-
teti a jármű menetbiztonságát és a honosítási köve-
telményeknek való megfelelést , ezen túlmenően
a garancia elvesztését is eredményezi.
FIGYELEM
Mindig húzzuk ki a gyújtáskulcsot , amikor
kiszállunk a gépkocsiból, hogy megelőzzük
a kezelőszervek felügyelet nélküli működtetését . Ne
feledjük el behúzni a kéziféket . Kapcsoljuk a se-
bességváltót az első fokozatba, ha emelkedőn, vagy
hátramenetbe, ha lejtőn parkolunk a járművel. So-
ha ne hagyjunk gyermekeket a járműben felügye-
let nélkül.
FIGYELEM
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 10

11
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
MŰSZERCSOPORT
Változatok digitális kijelzővel
A Sebességmérő
B feltétel teljesült. Üzemanyagszint-
mérő tartalék üzemanyag figyelmez-
tető lámpával
C Motor hűtőfolyadék hőmérő, túl-
melegedésre figyelmeztető lámpával
D Fordulatszámmérő
E Digitális kijelző
Változatok multifunkciós
kijelzővel
A Sebességmérő
B feltétel teljesült. Üzemanyagszint-
mérő tartalék üzemanyag figyelmez-
tető lámpával
C Motor hűtőfolyadék hőmérő, túl-
melegedésre figyelmeztető lámpával
D Fordulatszámmérő
E Multifunkciós kijelző
F0V0001m9. ábra
F0V0002m10. ábra
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 11

12
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0007m11. ábraF0V0008m12. ábra
FORDULATSZÁMMÉRŐ 12. ábra
A fordulatszámmérő a motor percenkénti fordulatszámát mu-
tatja.
FIGYELMEZTETÉS A motor túlzottan nagy fordulatszámánál
az elektronikus vezérlés korlátozza az üzemanyag-ellátást, ami
a motor teljesítményének csökkenésében is érzékelhető.
A motor alapjáratánál a fordulatszámmérő fokozatos vagy
hirtelen fordulatszám-változásokat jelezhet.
Ez normális jelenség és nem utal üzemzavarra, mert előfor-
dulhat például a légkondicionálás vagy a hűtőventilátor be-
kapcsolásakor. Alapjáraton a fordulatszám kismértékű válto-
zása egyébként az akkumulátor töltése miatt is jelentkezhet.MŰSZEREK
A műszerek számlapjának színe és típusa a változattól füg-
gően eltérő lehet.
SEBESSÉGMÉRŐ 11. ábra
A jármű sebességét mutatja.
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 12

13
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
F0V0009m13. ábra
MOTOR HŰTŐFOLYADÉK
HŐMÉRSÉKLETMÉRŐ MŰSZER 13. ábra
A műszer a motor hűtőfolyadék hőmérsékletét jelzi, és an-
nak kb. 50 °C-os hőmérsékleténél kezd működni.
A jármű normál üzemeltetése esetén a mutató a skála kö-
zépső része körül különböző értékeket mutathat a gépko-
csi üzemi körülményeitől függően.
C Alacsony motor hűtőfolyadék hőmérséklet.
H Magas motor hűtőfolyadék hőmérséklet.
A B figyelmeztető lámpa kigyulladása (néhány változatnál
a multifunkcionális kijelzőn megjelenő üzenettel együtt) mu-
tatja, hogy túlságosan magas a hűtőfolyadék hőmérséklete;
ilyen esetben le kell állítani a motort és egy Fiat márkaszer-
vízhez kell fordulni. ÜZEMANYAGSZINT-JELZŐ MŰSZER 13. ábra
A mutató a tartályban levő üzemanyag mennyiségét mutatja.
E üres üzemanyagtartály.
F tele üzemanyagtartály (lásd a „Jármű feltöltése” című rész-
ben foglaltakat).
Az A figyelmeztető lámpa kigyullad, ha az üzemanyagtartály-
ban csak kb. 8-10 liter üzemanyag marad.
Ne közlekedjünk majdnem üres üzemanyagtartállyal: az
üzemanyag-ellátás időnkénti kimaradása károsíthatja a ka-
talizátort.
FIGYELMEZTETÉS Ha a mutató az E mezőben áll, miközben
az A figyelmeztető lámpa villog, az a rendszer meghibásodá-
sát jelenti. Ilyen esetben lépjünk kapcsolatba egy Fiat már-
kaszervizzel a rendszer ellenőrzése céljából.
Ha a motor hűtőfolyadék hőmérséklet jelző
mutatója a vörös mezőben áll, azonnal le kell
állítani a motor t és egy Fiat márkaszervízhez
kell fordulni.
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 13

14
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK
DIGITÁLIS KIJELZŐ
STANDARD KÉPERNYŐ 14. ábra
A standard kijelző az alábbi információk megjelenítésére
képes:
A Fényszóró beállítás kijelzése (csak bekapcsolt tompított
fényszórók esetén).
B feltétel teljesült. Kilométer-számláló (megtett kilométe-
rek vagy mérföldek kijelzése).
C Óra (mindig látható, kihúzott gyújtáskulccsal és zárt el-
ső ajtókkal is).
D START&STOP funkció jelzése
(egyes változatoknál/ pia-
cokon)
E Gear Shift Indication (fokozatváltás jelzése) (egyes vál-
tozatoknál/ piacokon)
MegjegyzésKihúzott gyújtáskulccsal, valamelyik ajtó nyitá-
sakor a kijelző néhány másodpercig megjeleníti a pontos időt
és a megtett kilométert vagy mérföldet.
VEZÉRLŐGOMBOK 15. ábra
▲Mozgás a menüben a kijelzett opciók között felfelé, vagy
a kijelzett érték növelése.
SETESCRövid lenyomás a menüre kapcsoláshoz és/vagy
a következő képernyőre lépéshez vagy a kívánt
választás megerősítése.
Megnyomás hosszan: visszatérés a standard ké-
pernyőre.
▼Mozgás a menüben a kijelzett opciók között lefelé vagy
a kijelzett érték csökkentése.
F0V0011m14. ábraF0V0012m15. ábra
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 14

15
A JÁRMŰ
MEGISMERÉSE
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK
ÉS ÜZENETEK
SZÜKSÉG
ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MŰSZAKI
ADATOK
TARTALOMJEGYZÉK

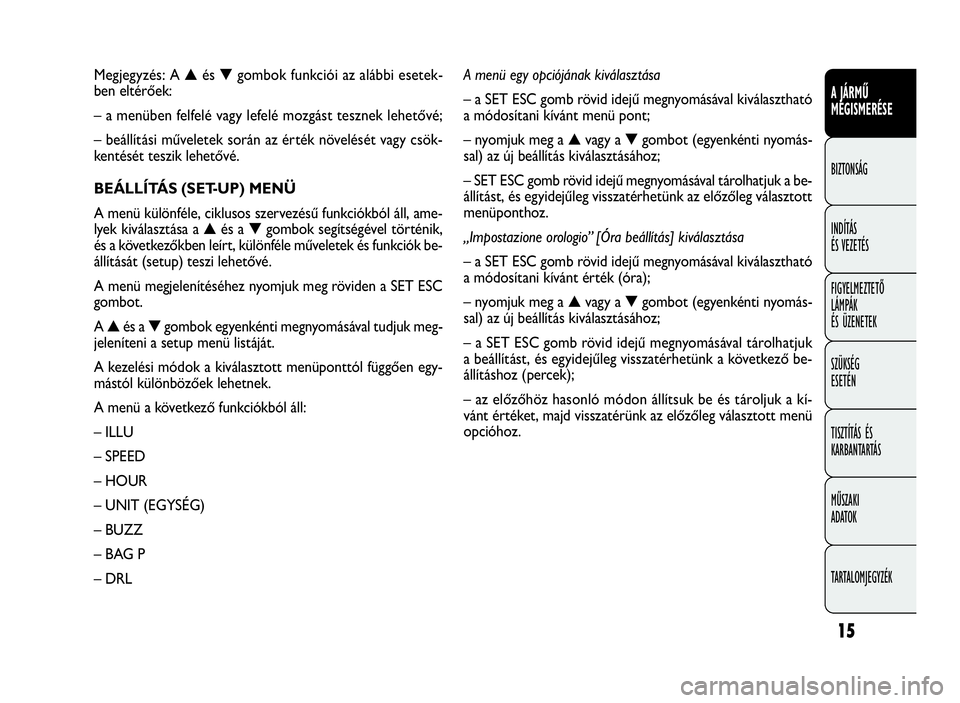

Megjegyzés: A▲és▼gombok funkciói az alábbi esetek-
ben eltérőek:
– a menüben felfelé vagy lefelé mozgást tesznek lehetővé;
– beállítási műveletek során az érték növelését vagy csök-
kentését teszik lehetővé.
BEÁLLÍTÁS (SET-UP) MENÜ
A menü különféle, ciklusos szervezésű funkciókból áll, ame-
lyek kiválasztása a▲és a▼gombok segítségével történik,
és a következőkben leírt, különféle műveletek és funkciók be-
állítását (setup) teszi lehetővé.
A menü megjelenítéséhez nyomjuk meg röviden a SET ESC
gombot.
A▲és a▼gombok egyenkénti megnyomásával tudjuk meg-
jeleníteni a setup menü listáját.
A kezelési módok a kiválasztott menüponttól függően egy-
mástól különbözőek lehetnek.
A menü a következő funkciókból áll:
– ILLU
– SPEED
– HOUR
– UNIT (EGYSÉG)
– BUZZ
–BAGP
– DRLA menü egy opciójának kiválasztása
– a SET ESC gomb rövid idejű megnyomásával kiválasztható
a módosítani kívánt menü pont;
– nyomjuk meg a▲vagy a▼gombot (egyenkénti nyomás-
sal) az új beállítás kiválasztásához;
– SET ESC gomb rövid idejű megnyomásával tárolhatjuk a be-
állítást, és egyidejűleg visszatérhetünk az előzőleg választott
menüponthoz.
„Impostazione orologio” [Óra beállítás] kiválasztása
– a SET ESC gomb rövid idejű megnyomásával kiválasztható
a módosítani kívánt érték (óra);
– nyomjuk meg a▲vagy a▼gombot (egyenkénti nyomás-
sal) az új beállítás kiválasztásához;
– a SET ESC gomb rövid idejű megnyomásával tárolhatjuk
a beállítást, és egyidejűleg visszatérhetünk a következő be-
állításhoz (percek);
– az előzőhöz hasonló módon állítsuk be és tároljuk a kí-
vánt értéket, majd visszatérünk az előzőleg választott menü
opcióhoz.
001-034 DOBLO LUM HU 2e 7.0 28-05-2010 15:43 Pagina 15
