2009 Abarth Grande Punto Manual de Empleo y Cuidado (in Spanish)

Los datos contenidos en esta publicación son a título indicativo. Fiat podrá modificar en cualquier momento los modelos descritos en esta publicación por razones técnicas o comerciales. El Cliente puede solicitar más información en los concesionarios de la Red de Asistencia Abarth. Impreso en papel ecológico sin cloro.EMPLEO Y CUIDADO
ESPAÑOL
COP LUM ABARTH PUNTO EVO E 20-04-2010 13:34 Pagina 1
GRANDEPUNTOABARTH

Estimado Cliente:
Le agradecemos por haber preferido Abarth y le felicitamos por haber elegido un Grande Punto Abarth.
Hemos preparado este manual para que pueda conocer cada detalle de este coche y utilizarlo en el modo más correcto.
Le recomendamos leer atentamente todos sus capítulos antes de ponerse por primera vez al volante.
En ellos encontrará informaciones, consejos y advertencias importantes que le ayudarán a aprovechar al máximo las cualidades téc-
nicas de su Abarth.
Le aconsejamos leer atentamente las advertencias y las indicaciones ubicadas al final de la página, representadas por los símbolos:
para la seguridad de las personas;
para la integridad del automóvil;
para la protección del medio ambiente.
Con este manual se adjunta el Carnet de Garantía donde también encontrará los Servicios que Abarth brinda a sus Clientes:
❒el Certificado de Garantía con las condiciones para el mantenimiento de la misma
❒la gama de servicios adicionales ofrecidos a los Clientes Abarth.
Buena lectura pues y, ¡buen viaje!
En el presente Manual de Empleo y Cuidado se han descrito todas las versiones de Grande Punto Abarth,
por lo tanto debe considerar sólo la información correspondiente al equipamiento,
motor y versión que Usted ha comprado.

¡LECTURA OBLIGATORIA!

K
REPOSTADO DE COMBUSTIBLE
El coche debe repostarse únicamente con gasolina sin plomo con número de octano (RON) no inferior a 95 con-
forme a la norma europea EN228.
PUESTA EN MARCHA DEL MOTOR
Compruebe que el freno de mano esté accionado; ponga la palanca del cambio en punto muerto; pise a fondo el pe-
dal del embrague sin pisar el acelerador y luego, gire la llave de contacto a AVVy suéltela en cuanto el motor se pon-
ga en marcha.
ESTACIONAMIENTO SOBRE MATERIAL INFLAMABLE
Durante el funcionamiento normal, el catalizador alcanza temperaturas muy altas. Por lo tanto, no estacione el co-
che sobre material inflamable (hierba, hojas secas, agujas de pino, etc.): peligro de incendio.
RESPETO DEL MEDIO AMBIENTE
El coche está equipado con un sistema que permite realizar una diagnosis continua de los componentes relaciona-
dos con las emisiones para garantizar un mayor respeto del medio ambiente.

ACCESORIOS ELÉCTRICOS
Si después de haber comprado el coche, desea montar accesorios que necesitan alimentación eléctrica (con el ries-
go de descargar gradualmente la batería), acuda a un taller de la Red de Asistencia Abarth, donde podrán evaluar el
consumo eléctrico total y verificarán si la instalación eléctrica del coche puede soportar la carga demandada.
CODE card
Guárdela en un lugar seguro, no en el coche. Le aconsejamos llevar siempre consigo el código electrónico indicado
en la CODE card.
MANTENIMIENTO PROGRAMADO
Un mantenimiento correcto permite conservar las prestaciones del coche y las características de seguridad inaltera-
das en el tiempo, respetar el medio ambiente y mantener bajos costes de funcionamiento.
EN EL MANUAL DE EMPLEO Y CUIDADO…
… encontrará informaciones, consejos y advertencias importantes para su seguridad y para el mantenimiento de su
coche. Preste especial atención a los símbolos
"(seguridad de las personas) #(protección del medio ambiente) !(integridad del automóvil).


4
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ HACER SI
MANTENIMIENTOY CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOSSALPICADERO ..................................................................... 5
SIMBOLOGÍA ....................................................................... 7
EL SISTEMA FIAT CODE ................................................... 7
LAS LLAVES ........................................................................... 8
ALARMA ................................................................................ 11
CONMUTADOR DE ARRANQUE ................................ 12
TABLERO DE INSTRUMENTOS ..................................... 13
INSTRUMENTOS DEL COCHE ...................................... 14
PANTALLA MULTIFUNCIÓNAL
RECONFIGURABLE ............................................................ 16
ORDENADOR DE VIAJE (TRIP COMPUTER) ............. 25
ASIENTOS DELANTEROS ................................................ 28
ASIENTOS TRASEROS ....................................................... 29
REPOSACABEZAS ............................................................... 30
VOLANTE ............................................................................. 31
ESPEJOS RETROVISORES .................................................. 31
CLIMATIZACIÓN ............................................................... 33
CLIMATIZADOR MANUAL ............................................. 34
CLIMATIZADOR AUTOMÁTICO BI-ZONA .............. 40

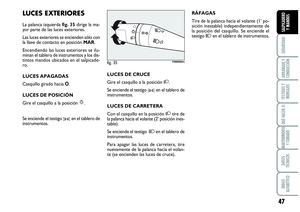

LUCES EXTERIORES .......................................................... 47
LIMPIEZA DE LOS CRISTALES ........................................ 49
REGULADOR DE VELOCIDAD CONSTANTE
(CRUISE CONTROL) ......................................................... 52LUCES INTERIORES ........................................................... 54
MANDOS .............................................................................. 55
INTERRUPTOR DE BLOQUEO
DEL COMBUSTIBLE ........................................................... 57
EQUIPAMIENTO INTERIOR ............................................. 58
TECHO PRACTICABLE SKY-DOME ............................. 62
PUERTAS ............................................................................... 64
ELEVALUNAS ....................................................................... 66

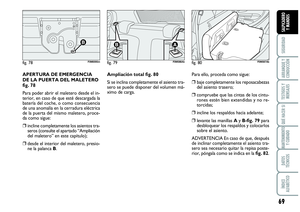

MALETERO ........................................................................... 68
CAPÓ ..................................................................................... 71
BACA Y PORTAESQUÍS .................................................... 73
FAROS .................................................................................... 74
SISTEMA ABS ........................................................................ 76
SISTEMA ESP ......................................................................... 78
SISTEMA EOBD .................................................................... 83
SISTEMA DE CONTROL DE LA PRESIÓN
DE LOS NEUMÁTICOS T.P.M.S. ...................................... 84
FUNCIÓN SPORT BOOST .............................................. 87
PREDISPOSICIÓN DEL SISTEMA
DE NAVEGACIÓN (MY PORT) ....................................... 88
ACCESORIOS ADQUIRIDOS POR EL USUARIO ...... 88
REPOSTADO DEL COCHE .............................................. 89
PROTECCIÓN DEL MEDIO AMBIENTE ...................... 90
S S
A A
L L
P P
I I
C C
A A
D D
E E
R R
O O

Y Y

M M
A A
N N
D D
O O
S S

SALPICADERO
VERSIONES CON VOLANTE A LA IZQUIERDA
La presencia y la posición de los mandos, de los instrumentos y de los testigos pueden variar según las versiones.
1. Rejillas de aire laterales orientables - 2. Difusores de aire laterales fijos - 3. Palanca izquierda: mando de luces exteriores - 4. Ta-
blero de instrumentos - 5. Palanca derecha: mandos de los limpiaparabrisas, limpialuneta posterior, Ordenador de viaje (Trip com-
puter) - 6. Mandos en el salpicadero - 7.Preinstalación del sistema de navefación (MY PORT) - 8.Rejillas de aire centrales orienta-
bles - 9. Difusor de aire fijo superior - 10. Airbag frontal del lado pasajero - 11. Guantera - 12. Radio - 13. Mandos de climatización
- 14.Conmutador de arranque - 15. Airbag frontal del lado conductor - 16. Palanca de regulación del volante - 17. Panel de man-
dos: faros antiniebla / pilotos antiniebla / regulación de la orientación de los faros / pantalla multifunciónal reconfigurable.
5
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ HACER SI
MANTENIMIENTOY CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
F0M095Abfig. 1

6
SEGURIDAD
ARRANQUE Y
CONDUCCIÓN
TESTIGOS Y
MENSAJES
QUÉ HACER SI
MANTENIMIENTOY CUIDADO
DATOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
SALPICADERO
Y MANDOS
VERSIONES CON VOLANTE A LA DERECHA
La presencia y la posición de los mandos, de los instrumentos y de los testigos pueden variar según las versiones.
1. Rejillas de aire laterales orientables - 2. Difusores de aire laterales fijos - 3. Palanca izquierda: mando de luces exteriores - 4. Ta-
blero de instrumentos - 5. Palanca derecha: mandos de los limpiaparabrisas, limpialuneta posterior, Ordenador de viaje (Trip com-
puter) - 6. Mandos en el salpicadero - 7.Preinstalación del sistema de navefación (MY PORT) - 8.Rejillas de aire centrales orienta-
bles - 9. Difusor de aire fijo superior - 10. Airbag frontal del lado pasajero - 11. Guantera - 12. Radio - 13. Mandos de climatización
- 14.Conmutador de arranque - 15. Airbag frontal del lado conductor - 16. Palanca de regulación del volante - 17. Panel de man-
dos: faros antiniebla / pilotos antiniebla / regulación de la orientación de los faros / pantalla multifunciónal reconfigurable.
F0M096Abfig. 2
