2008 YAMAHA YZ250F Manuale duso (in Italian)

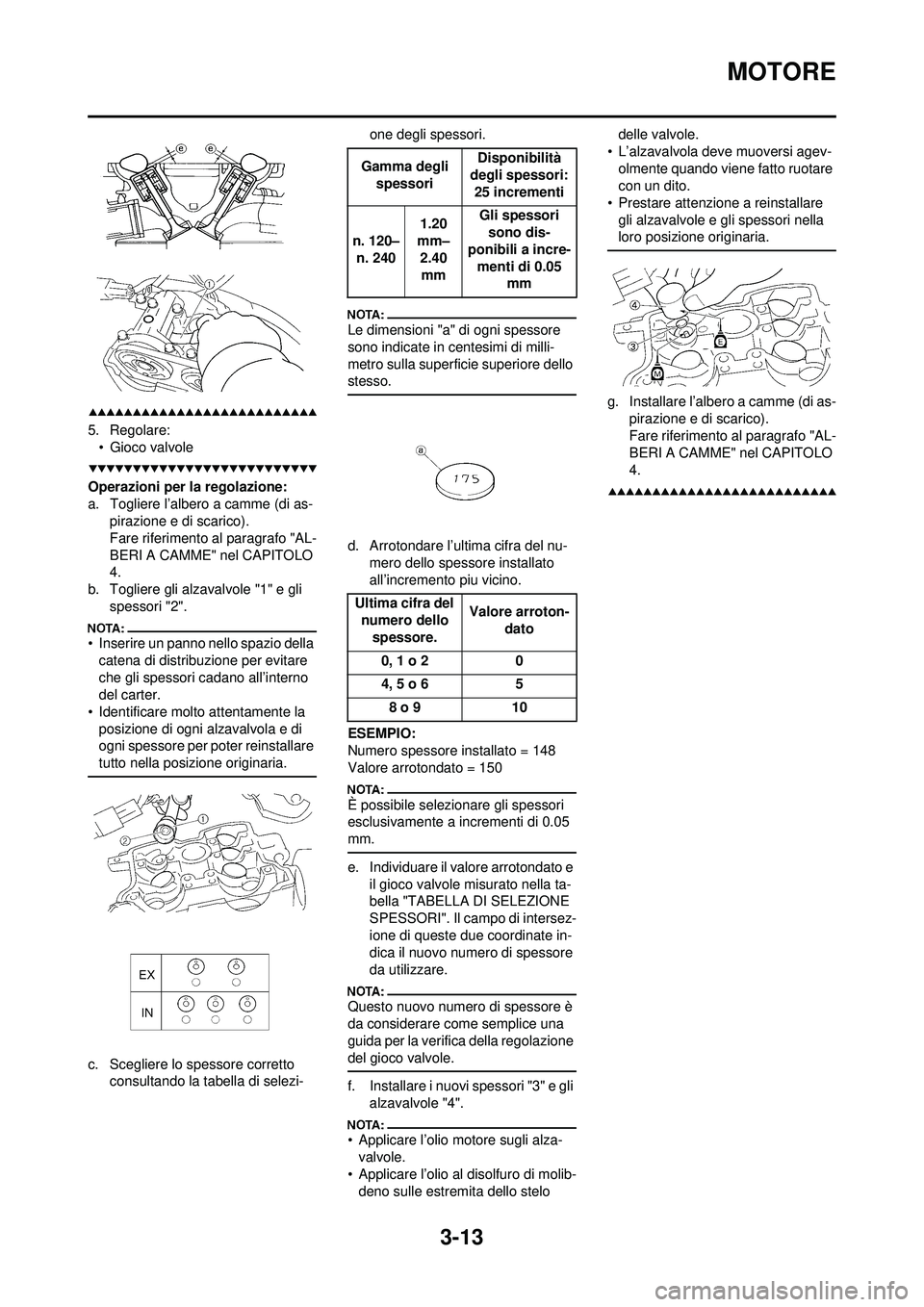

3-13
MOTORE
5. Regolare:• Gioco valvole
Operazioni per la regolazione:
a. Togliere l’albero a camme (di as- pirazione e di scarico).
Fare riferimento al paragrafo "AL-
BERI A CAMME" nel CAPITOLO
4.
b. Togliere gli alzavalvole "1" e gli spessori "2".
• Inserire un panno nello spazio della catena di distribuzione per evitare
che gli spessori cadano all’interno
del carter.
• Identificare molto attentamente la posizione di ogni alzavalvola e di
ogni spessore per poter reinstallare
tutto nella posizione originaria.
c. Scegliere lo spessore corretto consultando la tabella di selezi- one degli spessori.
Le dimensioni "a" di ogni spessore
sono indicate in centesimi di milli-
metro sulla superficie superiore dello
stesso.
d. Arrotondare l’ultima cifra del nu-
mero dello spessore installato
all’incremento piu vicino.
ESEMPIO:
Numero spessore installato = 148
Valore arrotondato = 150
È possibile selezionare gli spessori
esclusivamente a incrementi di 0.05
mm.
e. Individuare il valore arrotondato e il gioco valvole misurato nella ta-
bella "TABELLA DI SELEZIONE
SPESSORI". Il campo di intersez-
ione di queste due coordinate in-
dica il nuovo numero di spessore
da utilizzare.
Questo nuovo numero di spessore è
da considerare come semplice una
guida per la verifica della regolazione
del gioco valvole.
f. Installare i nuovi spessori "3" e gli alzavalvole "4".
• Applicare l’olio motore sugli alza-
valvole.
• Applicare l’olio al disolfuro di molib-
deno sulle estremita dello stelo delle valvole.
• L’alzavalvola deve muoversi agev- olmente quando viene fatto ruotare
con un dito.
• Prestare attenzione a reinstallare gli alzavalvole e gli spessori nella
loro posizione originaria.
g. Installare l’albero a camme (di as- pirazione e di scarico).
Fare riferimento al paragrafo "AL-
BERI A CAMME" nel CAPITOLO
4.
Gamma degli spessori Disponibilità
degli spessori: 25 incrementi
n. 120– n. 240 1.20
mm–
2.40 mm Gli spessori
sono dis-
ponibili a incre- menti di 0.05 mm
Ultima cifra del numero dello spessore. Valore arroton-
dato
0, 1 o 2 0
4, 5 o 6 5
8 o 9 10

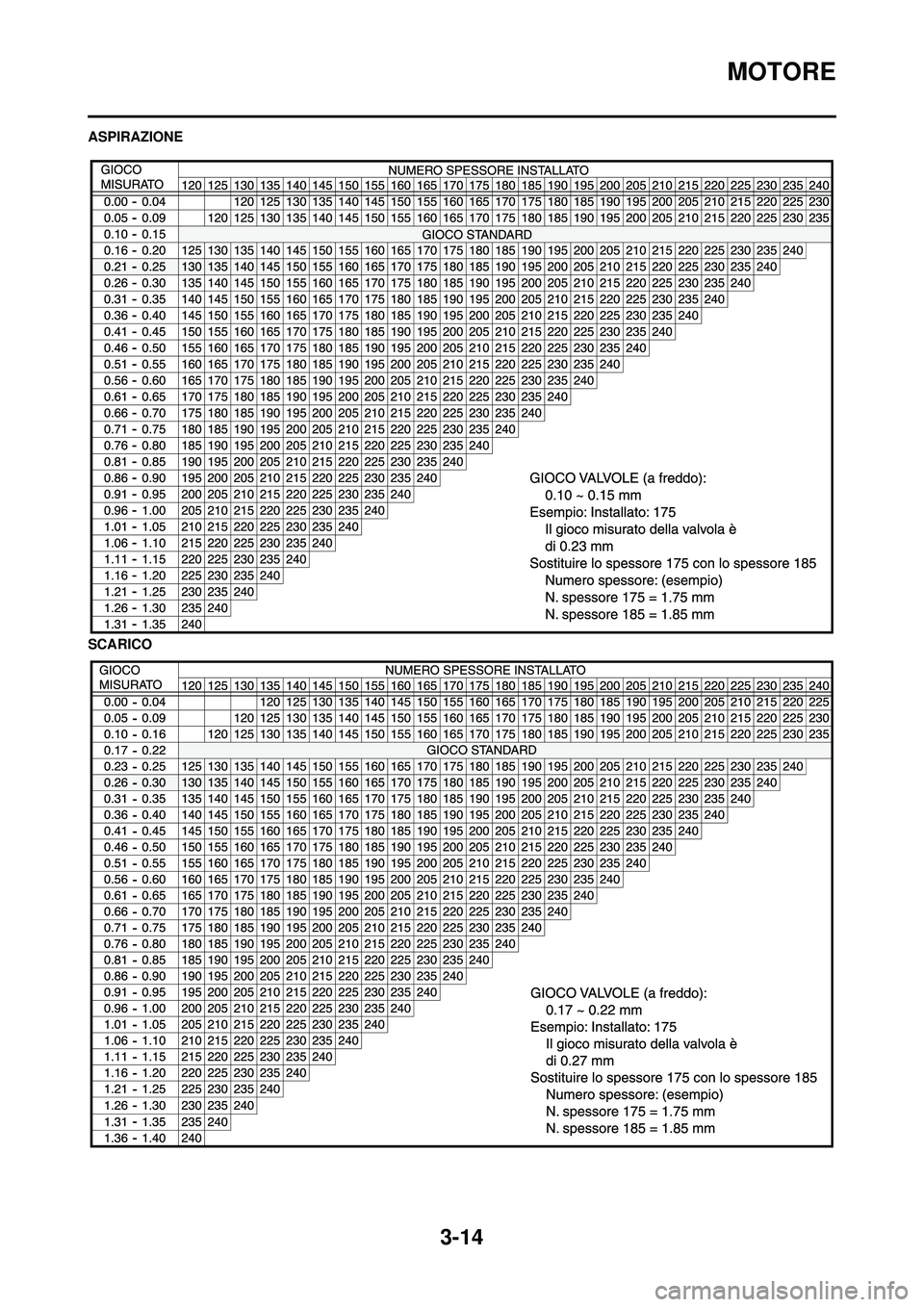

3-14
MOTORE
ASPIRAZIONE
SCARICO

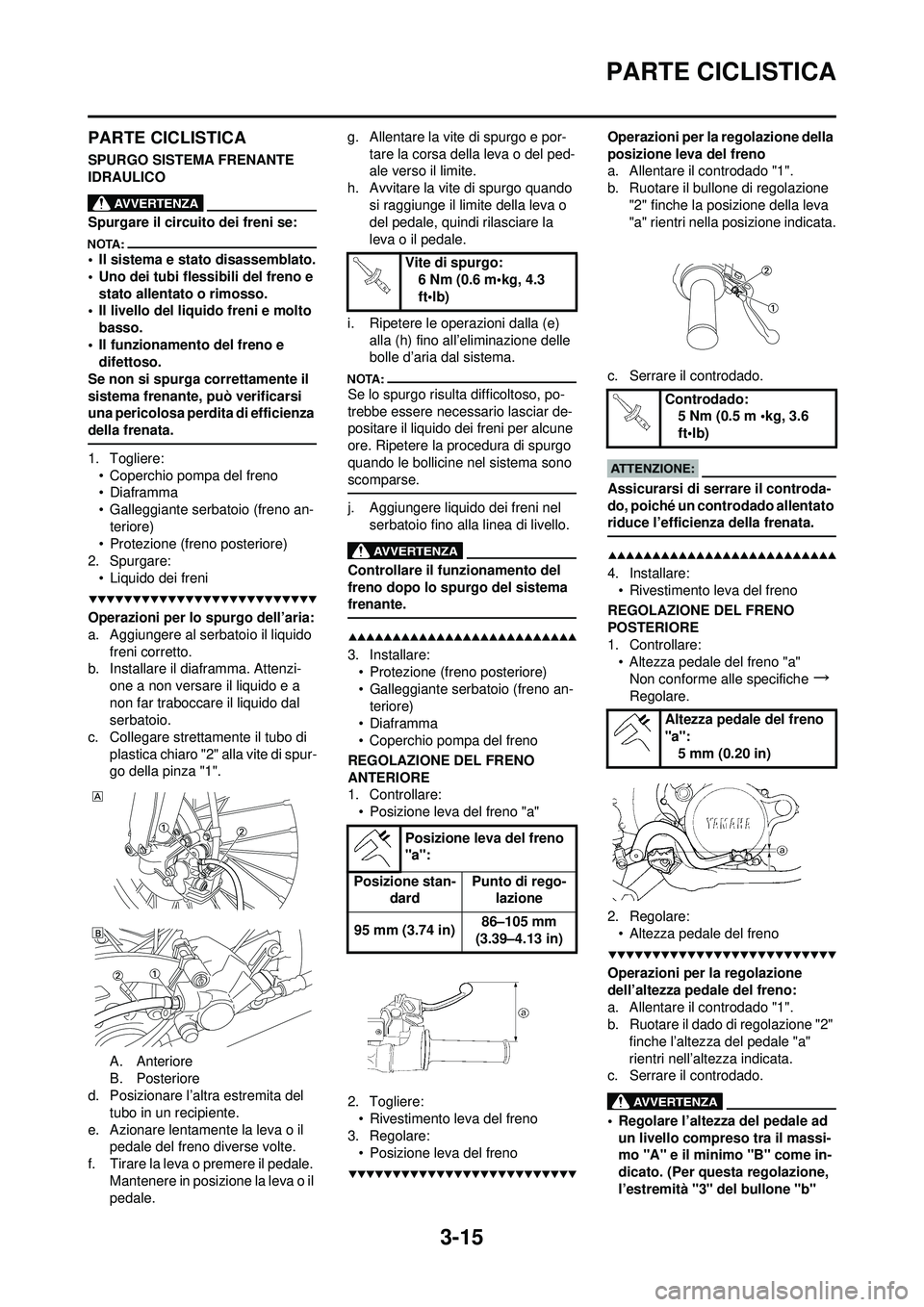

3-15
PARTE CICLISTICA
PARTE CICLISTICA
SPURGO SISTEMA FRENANTE
IDRAULICO
Spurgare il circuito dei freni se:
• Il sistema e stato disassemblato.
• Uno dei tubi flessibili del freno e stato allentato o rimosso.
• Il livello del liquido freni e molto
basso.
• Il funzionamento del freno e difettoso.
Se non si spurga correttamente il
sistema frenante, può verificarsi
una pericolosa perdita di efficienza
della frenata.
1. Togliere: • Coperchio pompa del freno
•Diaframma
• Galleggiante serbatoio (freno an-teriore)
• Protezione (freno posteriore)
2. Spurgare: • Liquido dei freni
Operazioni per lo spurgo dell’aria:
a. Aggiungere al serbatoio il liquido freni corretto.
b. Installare il diaframma. Attenzi-
one a non versare il liquido e a
non far traboccare il liquido dal
serbatoio.
c. Collegare strettamente il tubo di plastica chiaro "2" alla vite di spur-
go della pinza "1".
A. Anteriore
B. Posteriore
d. Posizionare l’altra estremita del
tubo in un recipiente.
e. Azionare lentamente la leva o il pedale del freno diverse volte.
f. Tirare la leva o premere il pedale. Mantenere in posizione la leva o il
pedale. g. Allentare la vite di spurgo e por-
tare la corsa della leva o del ped-
ale verso il limite.
h. Avvitare la vite di spurgo quando si raggiunge il limite della leva o
del pedale, quindi rilasciare la
leva o il pedale.
i. Ripetere le operazioni dalla (e) alla (h) fino all’eliminazione delle
bolle d’aria dal sistema.
Se lo spurgo risulta difficoltoso, po-
trebbe essere necessario lasciar de-
positare il liquido dei freni per alcune
ore. Ripetere la procedura di spurgo
quando le bollicine nel sistema sono
scomparse.
j. Aggiungere liquido dei freni nel serbatoio fino alla linea di livello.
Controllare il funzionamento del
freno dopo lo spurgo del sistema
frenante.
3. Installare:• Protezione (freno posteriore)
• Galleggiante serbatoio (freno an-teriore)
•Diaframma
• Coperchio pompa del freno
REGOLAZIONE DEL FRENO
ANTERIORE
1. Controllare: • Posizione leva del freno "a"
2. Togliere: • Rivestimento leva del freno
3. Regolare: • Posizione leva del freno
Operazioni per la regolazione della
posizione leva del freno
a. Allentare il controdado "1".
b. Ruotare il bullone di regolazione "2" finche la posizione della leva
"a" rientri nella posizione indicata.
c. Serrare il controdado.
Assicurarsi di serrare il controda-
do, poiché un controdado allentato
riduce l’efficienza della frenata.
4. Installare: • Rivestimento leva del freno
REGOLAZIONE DEL FRENO
POSTERIORE
1. Controllare: • Altezza pedale del freno "a"
Non conforme alle specifiche
→
Regolare.
2. Regolare: • Altezza pedale del freno
Operazioni per la regolazione
dell’altezza pedale del freno:
a. Allentare il controdado "1".
b. Ruotare il dado di regolazione "2"
finche l’altezza del pedale "a"
rientri nell’altezza indicata.
c. Serrare il controdado.
• Regolare l’altezza del pedale ad
un livello compreso tra il massi-
mo "A" e il minimo "B" come in-
dicato. (Per questa regolazione,
l’estremità "3" del bullone "b"
Vite di spurgo: 6 Nm (0.6 m•kg, 4.3
ft•lb)
Posizione leva del freno
"a":
Posizione stan- dard Punto di rego-
lazione
95 mm (3.74 in) 86–105 mm
(3.39–4.13 in)
Controdado: 5 Nm (0.5 m •kg, 3.6
ft•lb)
Altezza pedale del freno
"a": 5 mm (0.20 in)

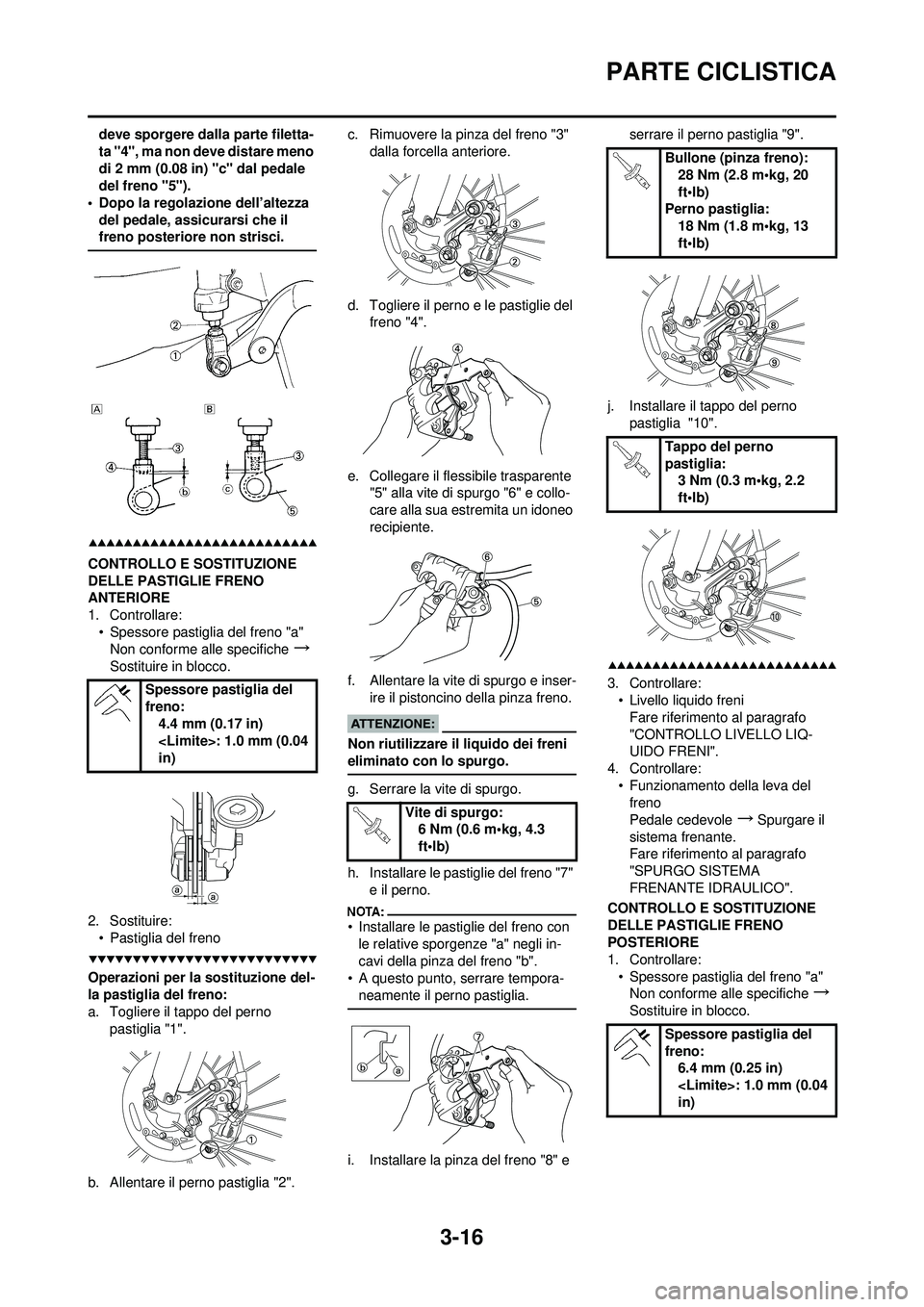

3-16
PARTE CICLISTICA
deve sporgere dalla parte filetta-
ta "4", ma non deve distare meno
di 2 mm (0.08 in) "c" dal pedale
del freno "5").
• Dopo la regolazione dell’altezza del pedale, assicurarsi che il
freno posteriore non strisci.
CONTROLLO E SOSTITUZIONE
DELLE PASTIGLIE FRENO
ANTERIORE
1. Controllare:• Spessore pastiglia del freno "a"Non conforme alle specifiche
→
Sostituire in blocco.
2. Sostituire: • Pastiglia del freno
Operazioni per la sostituzione del-
la pastiglia del freno:
a. Togliere il tappo del perno pastiglia "1".
b. Allentare il perno pastiglia "2". c. Rimuovere la pinza del freno "3"
dalla forcella anteriore.
d. Togliere il perno e le pastiglie del freno "4".
e. Collegare il flessibile trasparente "5" alla vite di spurgo "6" e collo-
care alla sua estremita un idoneo
recipiente.
f. Allentare la vite di spurgo e inser- ire il pistoncino della pinza freno.
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
g. Serrare la vite di spurgo.
h. Installare le pastiglie del freno "7" e il perno.
• Installare le pastiglie del freno con
le relative sporgenze "a" negli in-
cavi della pinza del freno "b".
• A questo punto, serrare tempora- neamente il perno pastiglia.
i. Installare la pinza del freno "8" e serrare il perno pastiglia "9".
j. Installare il tappo del perno pastiglia "10".
3. Controllare:• Livello liquido freni
Fare riferimento al paragrafo
"CONTROLLO LIVELLO LIQ-
UIDO FRENI".
4. Controllare: • Funzionamento della leva del freno
Pedale cedevole
→Spurgare il
sistema frenante.
Fare riferimento al paragrafo
"SPURGO SISTEMA
FRENANTE IDRAULICO".
CONTROLLO E SOSTITUZIONE
DELLE PASTIGLIE FRENO
POSTERIORE
1. Controllare: • Spessore pastiglia del freno "a"Non conforme alle specifiche
→
Sostituire in blocco.
Spessore pastiglia del
freno:
4.4 mm (0.17 in)
: 1.0 mm (0.04
in)
Vite di spurgo:6 Nm (0.6 m•kg, 4.3
ft•lb)
Bullone (pinza freno):
28 Nm (2.8 m•kg, 20
ft•lb)
Perno pastiglia:
18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia: 3 Nm (0.3 m•kg, 2.2
ft•lb)
Spessore pastiglia del
freno: 6.4 mm (0.25 in)
: 1.0 mm (0.04
in)

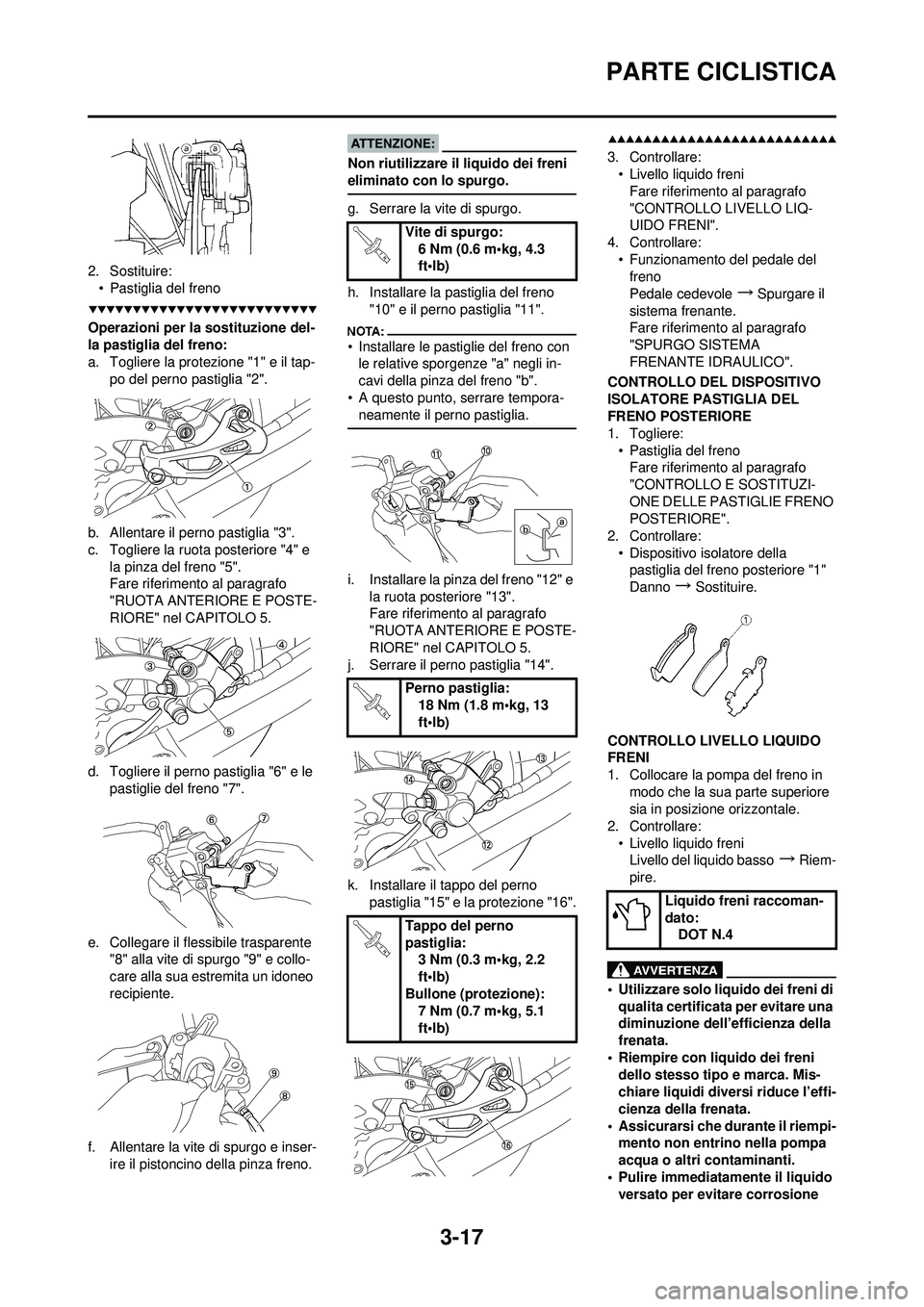

3-17
PARTE CICLISTICA
2. Sostituire:• Pastiglia del freno
Operazioni per la sostituzione del-
la pastiglia del freno:
a. Togliere la protezione "1" e il tap- po del perno pastiglia "2".
b. Allentare il perno pastiglia "3".
c. Togliere la ruota posteriore "4" e la pinza del freno "5".
Fare riferimento al paragrafo
"RUOTA ANTERIORE E POSTE-
RIORE" nel CAPITOLO 5.
d. Togliere il perno pastiglia "6" e le pastiglie del freno "7".
e. Collegare il flessibile trasparente "8" alla vite di spurgo "9" e collo-
care alla sua estremita un idoneo
recipiente.
f. Allentare la vite di spurgo e inser- ire il pistoncino della pinza freno.
Non riutilizzare il liquido dei freni
eliminato con lo spurgo.
g. Serrare la vite di spurgo.
h. Installare la pastiglia del freno "10" e il perno pastiglia "11".
• Installare le pastiglie del freno con le relative sporgenze "a" negli in-
cavi della pinza del freno "b".
• A questo punto, serrare tempora- neamente il perno pastiglia.
i. Installare la pinza del freno "12" e
la ruota posteriore "13".
Fare riferimento al paragrafo
"RUOTA ANTERIORE E POSTE-
RIORE" nel CAPITOLO 5.
j. Serrare il perno pastiglia "14".
k. Installare il tappo del perno
pastiglia "15" e la protezione "16".
3. Controllare:• Livello liquido freni
Fare riferimento al paragrafo
"CONTROLLO LIVELLO LIQ-
UIDO FRENI".
4. Controllare: • Funzionamento del pedale del freno
Pedale cedevole
→Spurgare il
sistema frenante.
Fare riferimento al paragrafo
"SPURGO SISTEMA
FRENANTE IDRAULICO".
CONTROLLO DEL DISPOSITIVO
ISOLATORE PASTIGLIA DEL
FRENO POSTERIORE
1. Togliere: • Pastiglia del frenoFare riferimento al paragrafo
"CONTROLLO E SOSTITUZI-
ONE DELLE PASTIGLIE FRENO
POSTERIORE".
2. Controllare: • Dispositivo isolatore della pastiglia del freno posteriore "1"
Danno
→Sostituire.
CONTROLLO LIVELLO LIQUIDO
FRENI
1. Collocare la pompa del freno in modo che la sua parte superiore
sia in posizione orizzontale.
2. Controllare: • Livello liquido freniLivello del liquido basso
→Riem-
pire.
• Utilizzare solo liquido dei freni di qualita certificata per evitare una
diminuzione dell’efficienza della
frenata.
• Riempire con liquido dei freni dello stesso tipo e marca. Mis-
chiare liquidi diversi riduce l’effi-
cienza della frenata.
• Assicurarsi che durante il riempi- mento non entrino nella pompa
acqua o altri contaminanti.
• Pulire immediatamente il liquido versato per evitare corrosione
Vite di spurgo:
6 Nm (0.6 m•kg, 4.3
ft•lb)
Perno pastiglia: 18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia: 3 Nm (0.3 m•kg, 2.2
ft•lb)
Bullone (protezione): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Liquido freni raccoman-
dato:DOT N.4

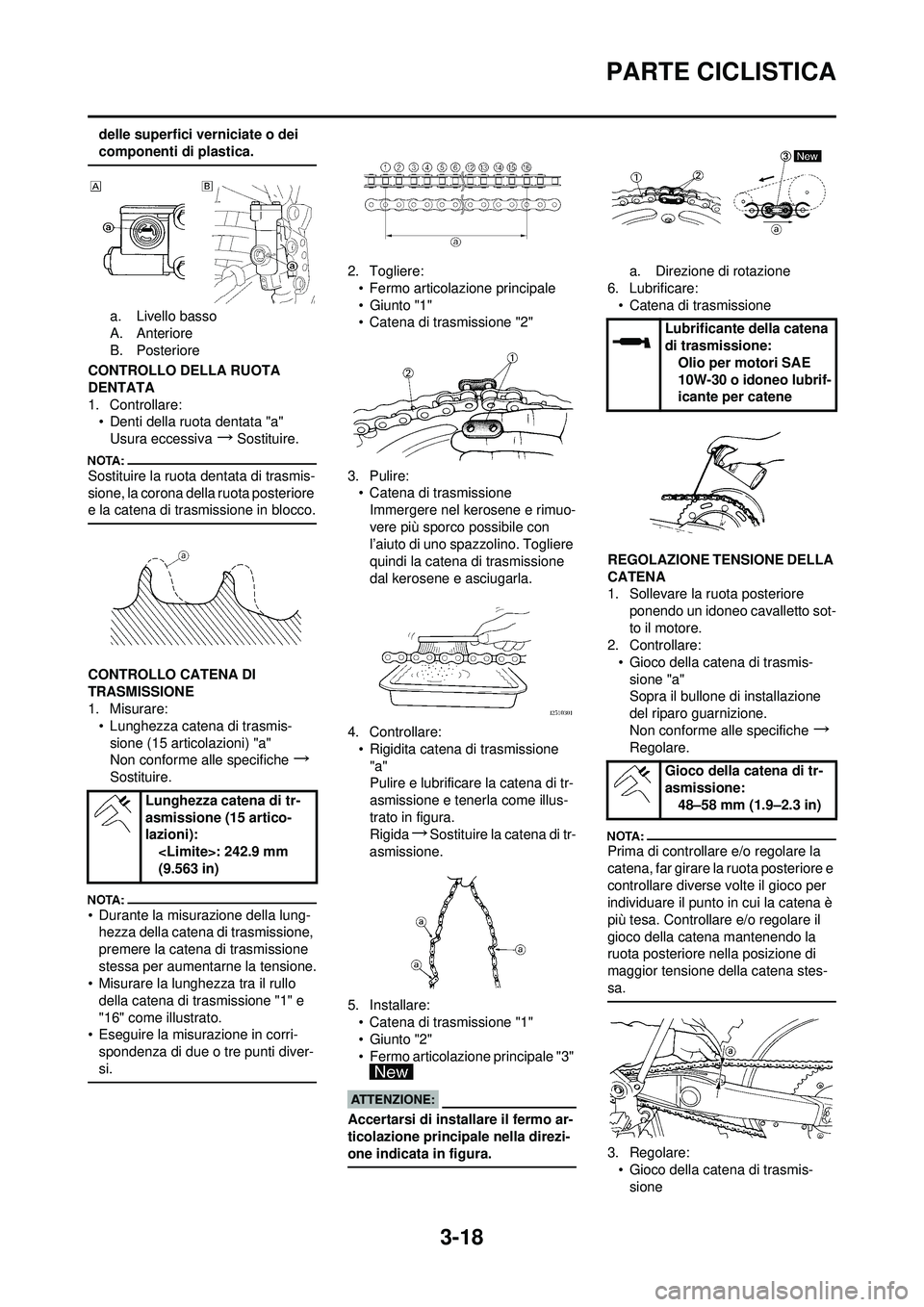

3-18
PARTE CICLISTICA
delle superfici verniciate o dei
componenti di plastica.
a. Livello basso
A. Anteriore
B. Posteriore
CONTROLLO DELLA RUOTA
DENTATA
1. Controllare: • Denti della ruota dentata "a"
Usura eccessiva
→Sostituire.
Sostituire la ruota dentata di trasmis-
sione, la corona della ruota posteriore
e la catena di trasmissione in blocco.
CONTROLLO CATENA DI
TRASMISSIONE
1. Misurare:• Lunghezza catena di trasmis-sione (15 articolazioni) "a"
Non conforme alle specifiche
→
Sostituire.
• Durante la misurazione della lung- hezza della catena di trasmissione,
premere la catena di trasmissione
stessa per aumentarne la tensione.
• Misurare la lunghezza tra il rullo
della catena di trasmissione "1" e
"16" come illustrato.
• Eseguire la misurazione in corri-
spondenza di due o tre punti diver-
si.
2. Togliere:• Fermo articolazione principale
•Giunto "1"
• Catena di trasmissione "2"
3. Pulire: • Catena di trasmissione
Immergere nel kerosene e rimuo-
vere più sporco possibile con
l’aiuto di uno spazzolino. Togliere
quindi la catena di trasmissione
dal kerosene e asciugarla.
4. Controllare: • Rigidita catena di trasmissione "a"
Pulire e lubrificare la catena di tr-
asmissione e tenerla come illus-
trato in figura.
Rigida
→Sostituire la catena di tr-
asmissione.
5. Installare: • Catena di trasmissione "1"
•Giunto "2"
• Fermo articolazione principale "3"
Accertarsi di installare il fermo ar-
ticolazione principale nella direzi-
one indicata in figura.
a. Direzione di rotazione
6. Lubrificare: • Catena di trasmissione
REGOLAZIONE TENSIONE DELLA
CATENA
1. Sollevare la ruota posteriore ponendo un idoneo cavalletto sot-
to il motore.
2. Controllare:
• Gioco della catena di trasmis-sione "a"
Sopra il bullone di installazione
del riparo guarnizione.
Non conforme alle specifiche
→
Regolare.
Prima di controllare e/o regolare la
catena, far girare la ruota posteriore e
controllare diverse volte il gioco per
individuare il punto in cui la catena è
più tesa. Controllare e/o regolare il
gioco della catena mantenendo la
ruota posteriore nella posizione di
maggior tensione della catena stes-
sa.
3. Regolare:• Gioco della catena di trasmis-
sione
Lunghezza catena di tr-
asmissione (15 artico-
lazioni):
: 242.9 mm
(9.563 in)
Lubrificante della catena
di trasmissione:Olio per motori SAE
10W-30 o idoneo lubrif-
icante per catene
Gioco della catena di tr-
asmissione: 48–58 mm (1.9–2.3 in)

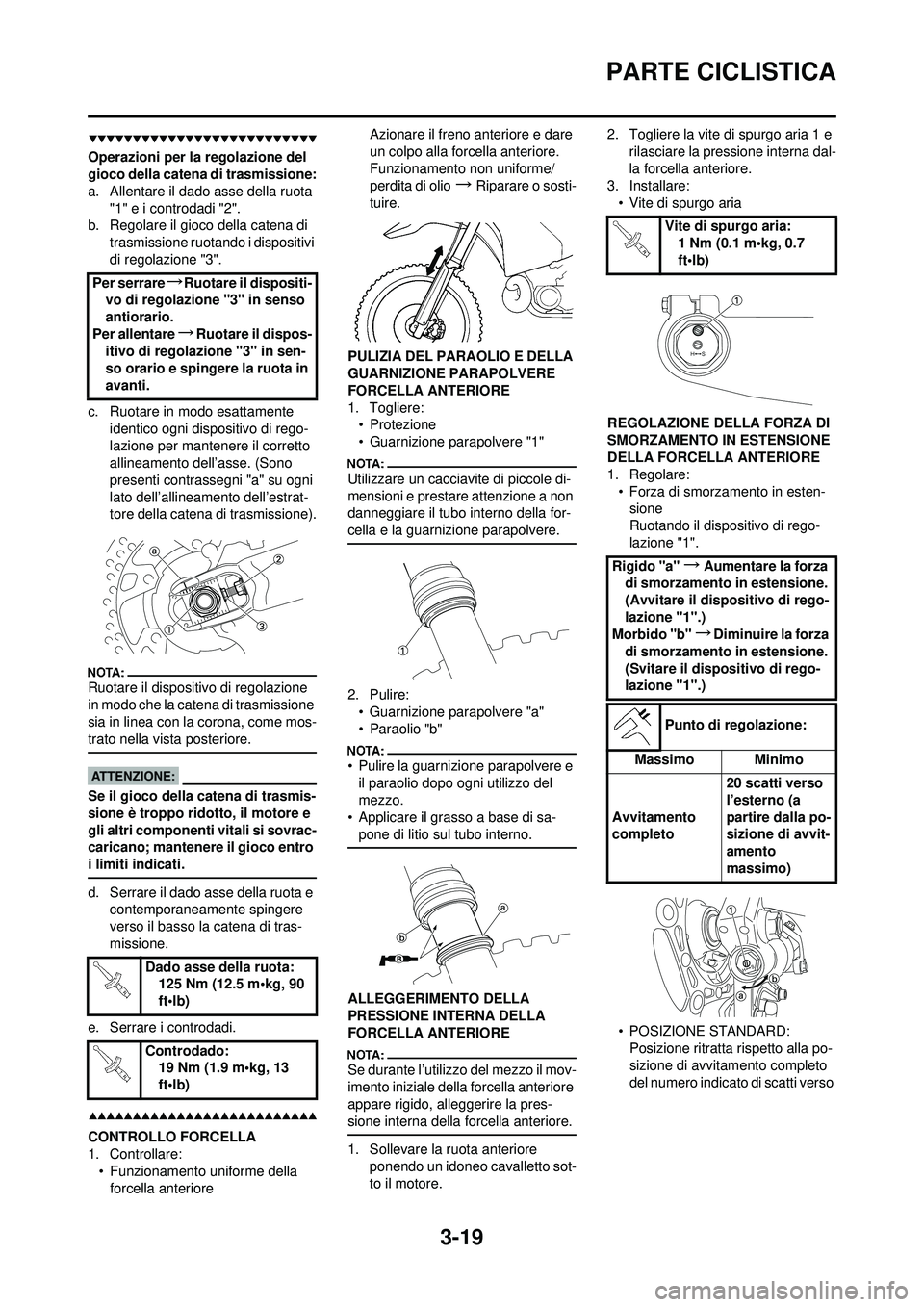

3-19
PARTE CICLISTICA
Operazioni per la regolazione del
gioco della catena di trasmissione:
a. Allentare il dado asse della ruota "1" e i controdadi "2".
b. Regolare il gioco della catena di
trasmissione ruotando i dispositivi
di regolazione "3".
c. Ruotare in modo esattamente identico ogni dispositivo di rego-
lazione per mantenere il corretto
allineamento dell’asse. (Sono
presenti contrassegni "a" su ogni
lato dell’allineamento dell’estrat-
tore della catena di trasmissione).
Ruotare il dispositivo di regolazione
in modo che la catena di trasmissione
sia in linea con la corona, come mos-
trato nella vista posteriore.
Se il gioco della catena di trasmis-
sione è troppo ridotto, il motore e
gli altri componenti vitali si sovrac-
caricano; mantenere il gioco entro
i limiti indicati.
d. Serrare il dado asse della ruota e contemporaneamente spingere
verso il basso la catena di tras-
missione.
e. Serrare i controdadi.
CONTROLLO FORCELLA
1. Controllare: • Funzionamento uniforme della forcella anteriore Azionare il freno anteriore e dare
un colpo alla forcella anteriore.
Funzionamento non uniforme/
perdita di olio
→Riparare o sosti-
tuire.
PULIZIA DEL PARAOLIO E DELLA
GUARNIZIONE PARAPOLVERE
FORCELLA ANTERIORE
1. Togliere: •Protezione
• Guarnizione parapolvere "1"
Utilizzare un cacciavite di piccole di-
mensioni e prestare attenzione a non
danneggiare il tubo interno della for-
cella e la guarnizione parapolvere.
2. Pulire:• Guarnizione parapolvere "a"
• Paraolio "b"
• Pulire la guarnizione parapolvere e il paraolio dopo ogni utilizzo del
mezzo.
• Applicare il grasso a base di sa- pone di litio sul tubo interno.
ALLEGGERIMENTO DELLA
PRESSIONE INTERNA DELLA
FORCELLA ANTERIORE
Se durante l’utilizzo del mezzo il mov-
imento iniziale della forcella anteriore
appare rigido, alleggerire la pres-
sione interna della forcella anteriore.
1. Sollevare la ruota anteriore ponendo un idoneo cavalletto sot-
to il motore. 2. Togliere la vite di spurgo aria 1 e
rilasciare la pressione interna dal-
la forcella anteriore.
3. Installare:
• Vite di spurgo aria
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ESTENSIONE
DELLA FORCELLA ANTERIORE
1. Regolare: • Forza di smorzamento in esten-sione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD: Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
Per serrare
→Ruotare il dispositi-
vo di regolazione "3" in senso
antiorario.
Per allentare
→Ruotare il dispos-
itivo di regolazione "3" in sen-
so orario e spingere la ruota in
avanti.
Dado asse della ruota:125 Nm (12.5 m•kg, 90
ft•lb)
Controdado: 19 Nm (1.9 m•kg, 13
ft•lb)
Vite di spurgo aria:
1 Nm (0.1 m•kg, 0.7
ft•lb)
Rigido "a"
→Aumentare la forza
di smorzamento in estensione.
(Avvitare il dispositivo di rego-
lazione "1".)
Morbido "b"
→Diminuire la forza
di smorzamento in estensione.
(Svitare il dispositivo di rego-
lazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)

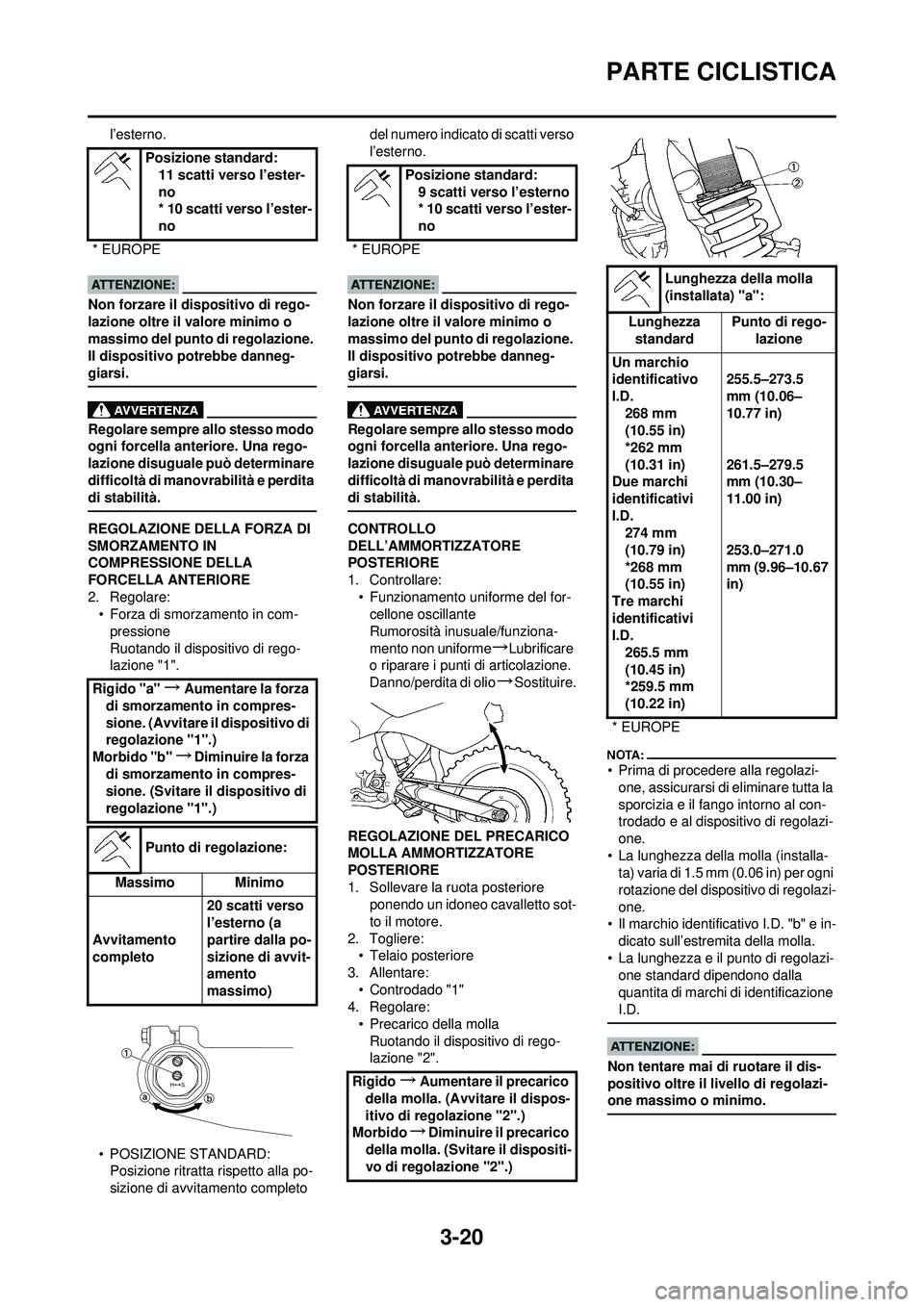

3-20
PARTE CICLISTICA
l’esterno.
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Regolare sempre allo stesso modo
ogni forcella anteriore. Una rego-
lazione disuguale può determinare
difficoltà di manovrabilità e perdita
di stabilità.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN
COMPRESSIONE DELLA
FORCELLA ANTERIORE
2. Regolare:• Forza di smorzamento in com-
pressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD: Posizione ritratta rispetto alla po-
sizione di avvitamento completo del numero indicato di scatti verso
l’esterno.
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
Regolare sempre allo stesso modo
ogni forcella anteriore. Una rego-
lazione disuguale può determinare
difficoltà di manovrabilità e perdita
di stabilità.
CONTROLLO
DELL’AMMORTIZZATORE
POSTERIORE
1. Controllare:
• Funzionamento uniforme del for-cellone oscillante
Rumorosità inusuale/funziona-
mento non uniforme
→Lubrificare
o riparare i punti di articolazione.
Danno/perdita di olio
→Sostituire.
REGOLAZIONE DEL PRECARICO
MOLLA AMMORTIZZATORE
POSTERIORE
1. Sollevare la ruota posteriore ponendo un idoneo cavalletto sot-
to il motore.
2. Togliere: • Telaio posteriore
3. Allentare: • Controdado "1"
4. Regolare:
• Precarico della mollaRuotando il dispositivo di rego-
lazione "2".
• Prima di procedere alla regolazi-one, assicurarsi di eliminare tutta la
sporcizia e il fango intorno al con-
trodado e al dispositivo di regolazi-
one.
• La lunghezza della molla (installa- ta) varia di 1.5 mm (0.06 in) per ogni
rotazione del dispositivo di regolazi-
one.
• Il marchio identificativo I.D. "b" e in-
dicato sull’estremita della molla.
• La lunghezza e il punto di regolazi- one standard dipendono dalla
quantita di marchi di identificazione
I.D.
Non tentare mai di ruotare il dis-
positivo oltre il livello di regolazi-
one massimo o minimo.
Posizione standard:
11 scatti verso l’ester-
no
* 10 scatti verso l’ester-
no
* EUROPE
Rigido "a"
→Aumentare la forza
di smorzamento in compres-
sione. (Avvitare il dispositivo di
regolazione "1".)
Morbido "b"
→Diminuire la forza
di smorzamento in compres-
sione. (Svitare il dispositivo di
regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo 20 scatti verso
l’esterno (a
partire dalla po-
sizione di avvit-
amento
massimo)
Posizione standard:
9 scatti verso l’esterno
* 10 scatti verso l’ester-
no
* EUROPE
Rigido
→Aumentare il precarico
della molla. (Avvitare il dispos-
itivo di regolazione "2".)
Morbido
→Diminuire il precarico
della molla. (Svitare il dispositi-
vo di regolazione "2".)
Lunghezza della molla
(installata) "a":
Lunghezza standard Punto di rego-
lazione
Un marchio
identificativo
I.D. 268 mm
(10.55 in)
*262 mm
(10.31 in)
Due marchi
identificativi
I.D. 274 mm
(10.79 in)
*268 mm
(10.55 in)
Tre marchi
identificativi
I.D. 265.5 mm
(10.45 in)
*259.5 mm
(10.22 in) 255.5–273.5
mm (10.06–
10.77 in)
261.5–279.5
mm (10.30–
11.00 in)
253.0–271.0
mm (9.96–10.67
in)
* EUROPE
