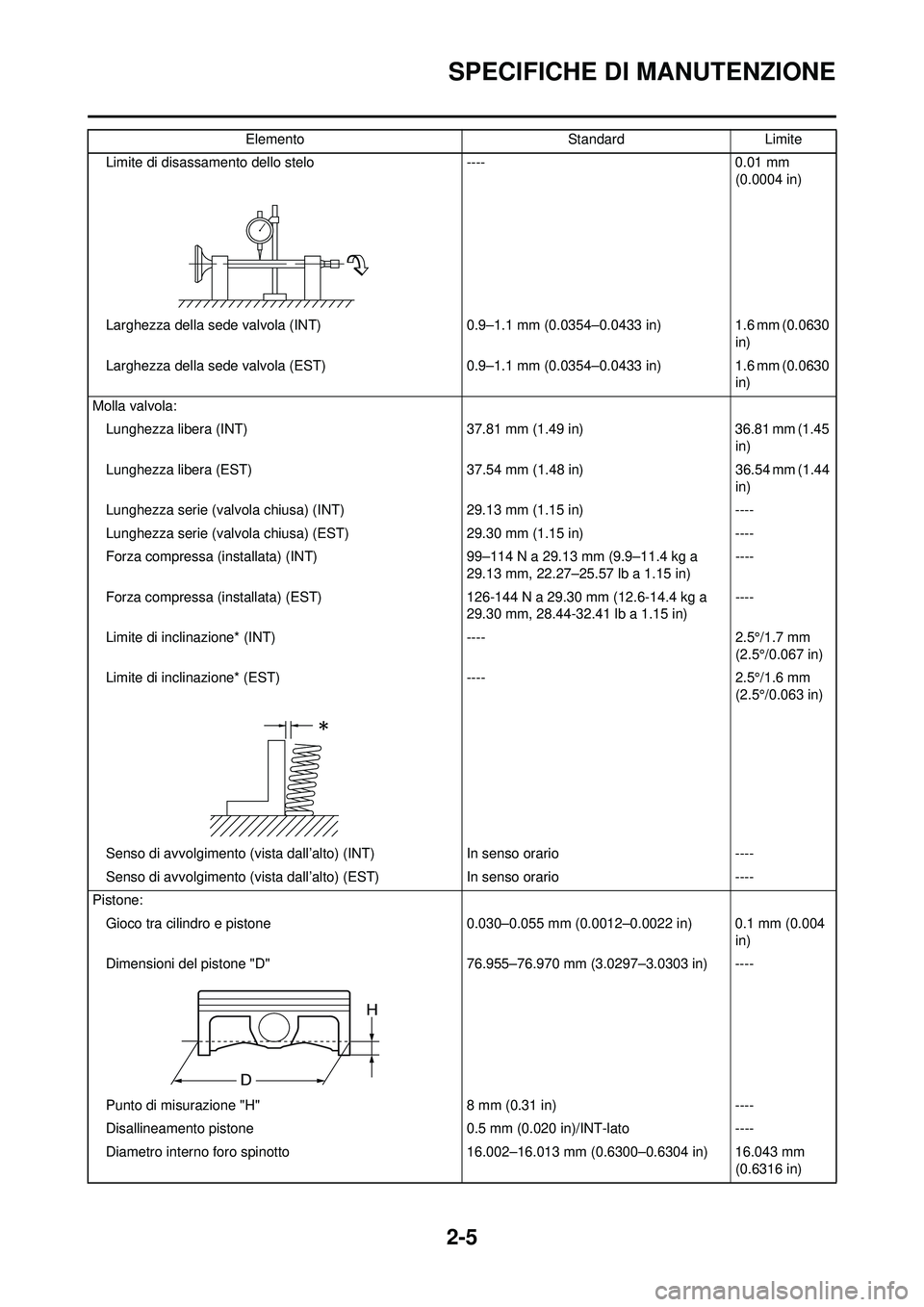

2-5
SPECIFICHE DI MANUTENZIONE
Limite di disassamento dello stelo----0.01 mm
(0.0004 in)
Larghezza della sede valvola (INT) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Larghezza della sede valvola (EST) 0.9–1.1 mm (0.0354–0.0433 in)1.6 mm (0.0630
in)
Molla valvola: Lunghezza libera (INT) 37.81 mm (1.49 in)36.81 mm (1.45
in)
Lunghezza libera (EST) 37.54 mm (1.48 in)36.54 mm (1.44
in)
Lunghezza serie (valvola chiusa) (INT) 29.13 mm (1.15 in)----
Lunghezza serie (valvola chiusa) (EST) 29.30 mm (1.15 in)----
Forza compressa (installata) (INT) 99–114 N a 29.13 mm (9.9–11.4 kg a
29.13 mm, 22.27–25.57 lb a 1.15 in) ----
Forza compressa (installata) (EST) 126-144 N a 29.30 mm (12.6-14.4 kg a
29.30 mm, 28.44-32.41 lb a 1.15 in) ----
Limite di inclinazione* (INT) ----2.5°/1.7 mm
(2.5°/0.067 in)
Limite di inclinazione* (EST) ----2.5°/1.6 mm
(2.5°/0.063 in)
Senso di avvolgimento (vista dall’alto) (INT) In senso orario----
Senso di avvolgimento (vista dall’alto) (EST) In senso orario----
Pistone: Gioco tra cilindro e pistone 0.030–0.055 mm (0.0012–0.0022 in) 0.1 mm (0.004
in)
Dimensioni del pistone "D" 76.955–76.970 mm (3.0297–3.0303 in) ----
Punto di misurazione "H" 8 mm (0.31 in)----
Disallineamento pistone 0.5 mm (0.020 in)/INT-lato----
Diametro interno foro spinotto 16.002–16.013 mm (0.6300–0.6304 in) 16.043 mm
(0.6316 in)
Elemento
StandardLimite

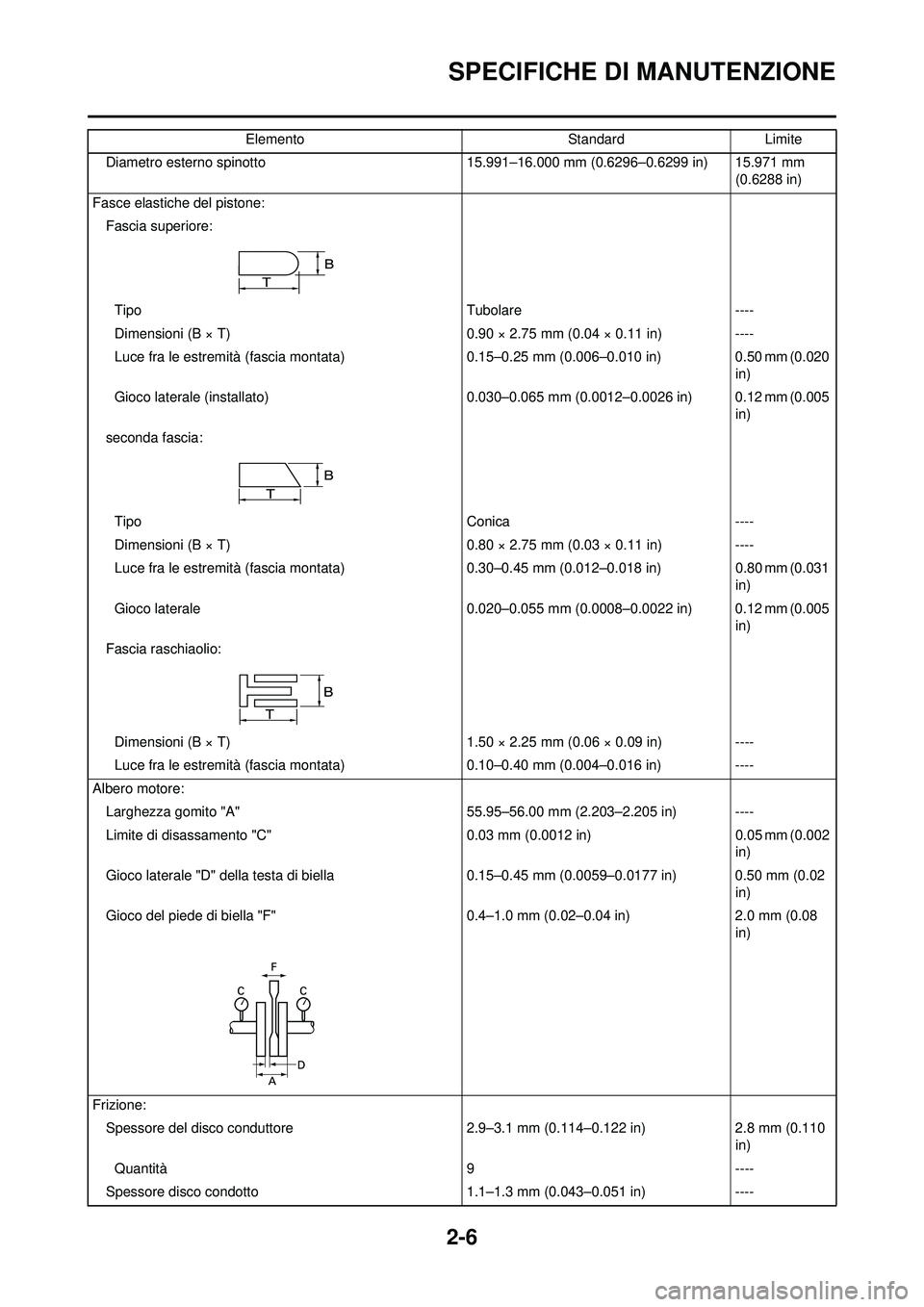

2-6
SPECIFICHE DI MANUTENZIONE
Diametro esterno spinotto15.991–16.000 mm (0.6296–0.6299 in) 15.971 mm
(0.6288 in)
Fasce elastiche del pistone: Fascia superiore:
Tipo Tubolare----
Dimensioni (B × T) 0.90 × 2.75 mm (0.04 × 0.11 in)----
Luce fra le estremità (fascia montata) 0.15–0.25 mm (0.006–0.010 in)0.50 mm (0.020
in)
Gioco laterale (installato) 0.030–0.065 mm (0.0012–0.0026 in) 0.12 mm (0.005
in)
seconda fascia:
Tipo Conica----
Dimensioni (B × T) 0.80 × 2.75 mm (0.03 × 0.11 in)----
Luce fra le estremità (fascia montata) 0.30–0.45 mm (0.012–0.018 in)0.80 mm (0.031
in)
Gioco laterale 0.020–0.055 mm (0.0008–0.0022 in) 0.12 mm (0.005
in)
Fascia raschiaolio:
Dimensioni (B × T) 1.50 × 2.25 mm (0.06 × 0.09 in)----
Luce fra le estremità (fascia montata) 0.10–0.40 mm (0.004–0.016 in)----
Albero motore: Larghezza gomito "A" 55.95–56.00 mm (2.203–2.205 in) ----
Limite di disassamento "C" 0.03 mm (0.0012 in)0.05 mm (0.002
in)
Gioco laterale "D" della testa di biella 0.15–0.45 mm (0.0059–0.0177 in) 0.50 mm (0.02
in)
Gioco del piede di biella "F" 0.4–1.0 mm (0.02–0.04 in)2.0 mm (0.08
in)
Frizione: Spessore del disco conduttore 2.9–3.1 mm (0.114–0.122 in)2.8 mm (0.110
in)
Quantità 9----
Spessore disco condotto 1.1–1.3 mm (0.043–0.051 in)----
Elemento
StandardLimite

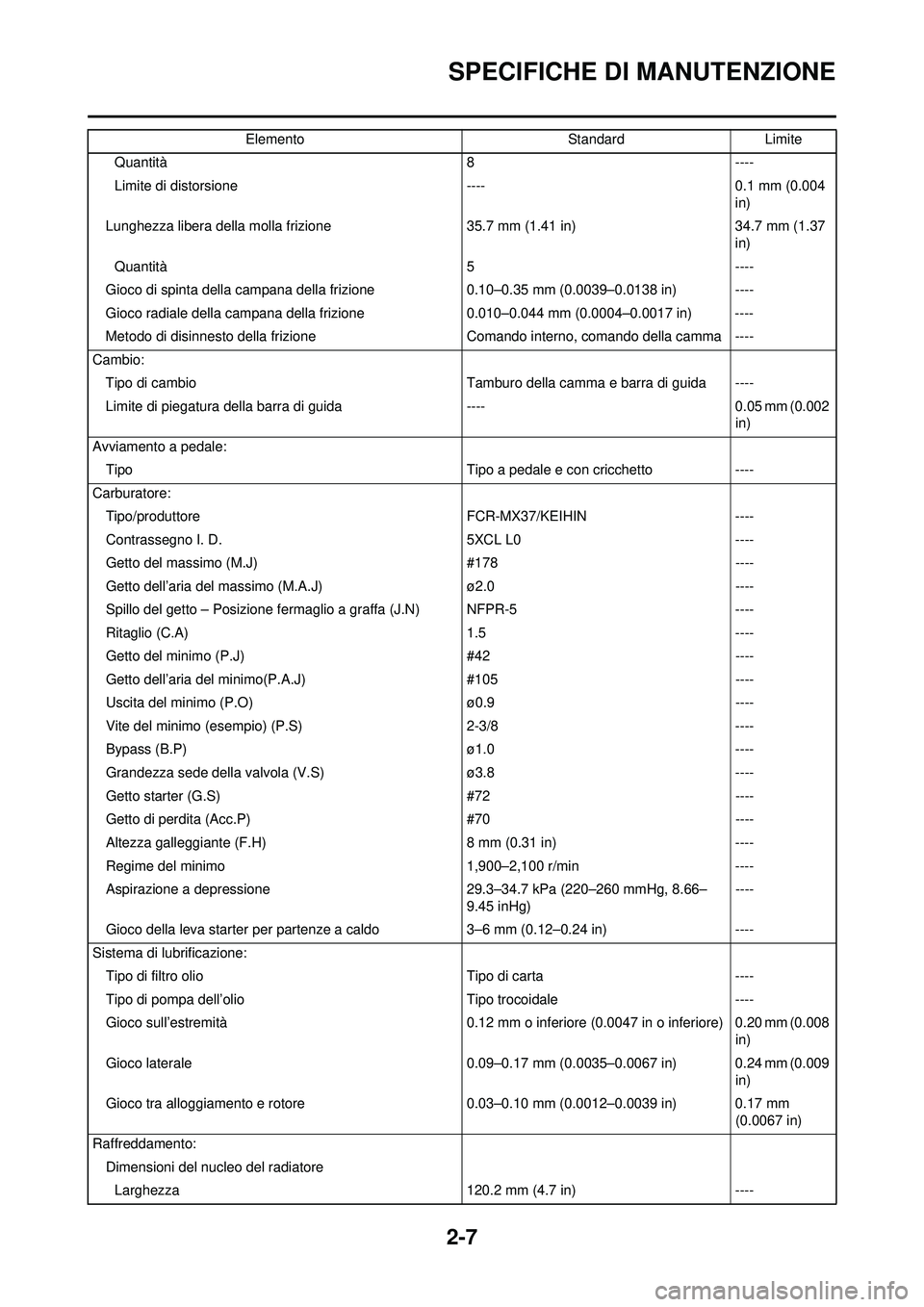

2-7
SPECIFICHE DI MANUTENZIONE
Quantità8----
Limite di distorsione ----0.1 mm (0.004
in)
Lunghezza libera della molla frizione 35.7 mm (1.41 in)34.7 mm (1.37
in)
Quantità 5----
Gioco di spinta della campana della frizione 0.10–0.35 mm (0.0039–0.0138 in) ----
Gioco radiale della campana della frizione 0.010–0.044 mm (0.0004–0.0017 in) ----
Metodo di disinnesto della frizione Comando interno, comando della camma ----
Cambio: Tipo di cambio Tamburo della camma e barra di guida ----
Limite di piegatura della barra di guida ----0.05 mm (0.002
in)
Avviamento a pedale: Tipo Tipo a pedale e con cricchetto----
Carburatore: Tipo/produttore FCR-MX37/KEIHIN----
Contrassegno I. D. 5XCL L0----
Getto del massimo (M.J) #178----
Getto dell’aria del massimo (M.A.J) ø2.0----
Spillo del getto – Posizione fermaglio a graffa (J.N) NFPR-5 ----
Ritaglio (C.A) 1.5----
Getto del minimo (P.J) #42----
Getto dell’aria del minimo(P.A.J) #105----
Uscita del minimo (P.O) ø0.9----
Vite del minimo (esempio) (P.S) 2-3/8----
Bypass (B.P) ø1.0----
Grandezza sede della valvola (V.S) ø3.8----
Getto starter (G.S) #72----
Getto di perdita (Acc.P) #70----
Altezza galleggiante (F.H) 8 mm (0.31 in)----
Regime del minimo 1,900–2,100 r/min----
Aspirazione a depressione 29.3–34.7 kPa (220–260 mmHg, 8.66–
9.45 inHg) ----
Gioco della leva starter per partenze a caldo 3–6 mm (0.12–0.24 in)----
Sistema di lubrificazione: Tipo di filtro olio Tipo di carta----
Tipo di pompa dell’olio Tipo trocoidale----
Gioco sull’estremità 0.12 mm o inferiore (0.0047 in o inferiore) 0.20 mm (0.008
in)
Gioco laterale 0.09–0.17 mm (0.0035–0.0067 in) 0.24 mm (0.009
in)
Gioco tra alloggiamento e rotore 0.03–0.10 mm (0.0012–0.0039 in) 0.17 mm
(0.0067 in)
Raffreddamento: Dimensioni del nucleo del radiatoreLarghezza 120.2 mm (4.7 in)----
Elemento
StandardLimite

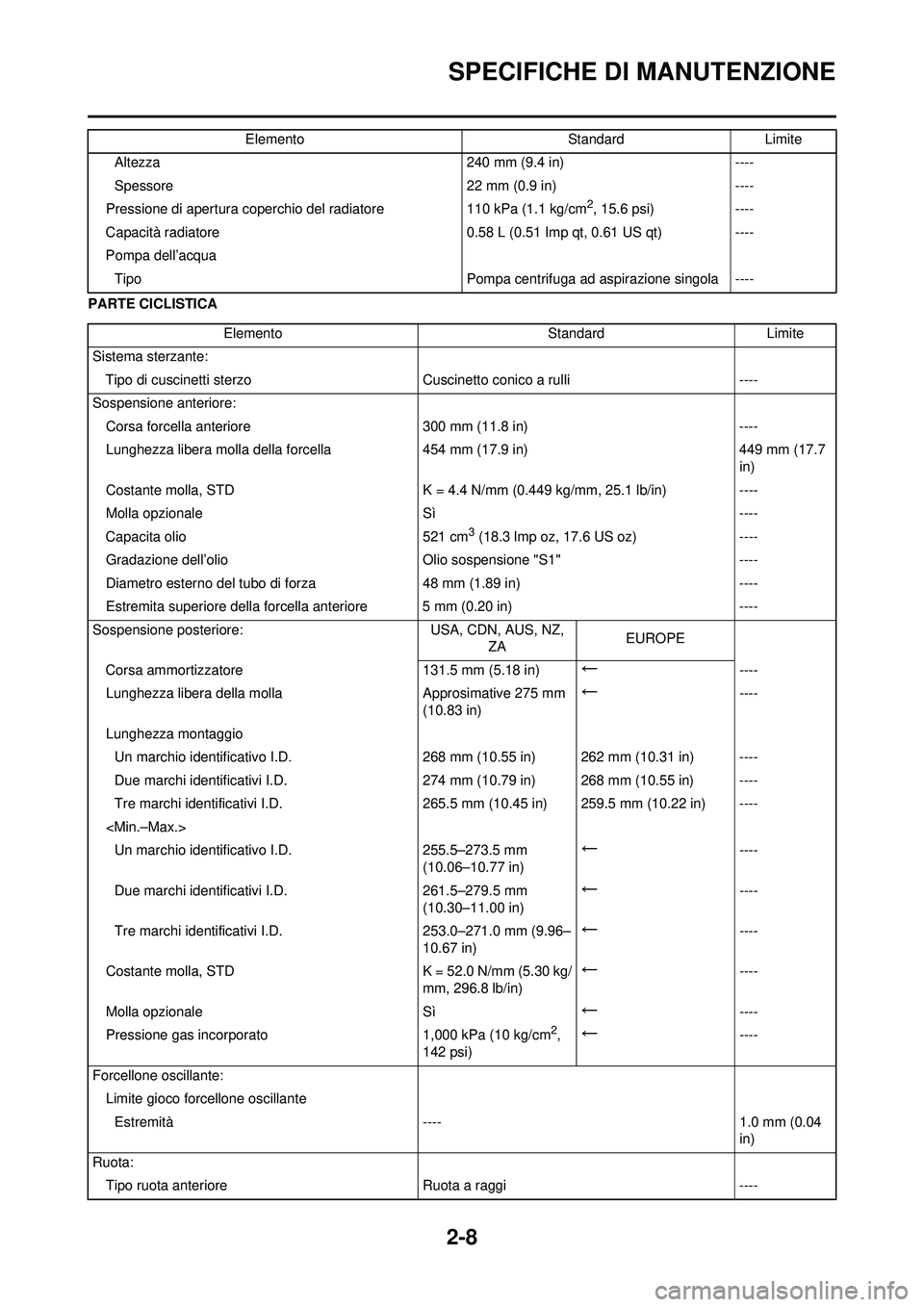

2-8
SPECIFICHE DI MANUTENZIONE
PARTE CICLISTICAAltezza
240 mm (9.4 in)----
Spessore 22 mm (0.9 in)----
Pressione di apertura coperchio del radiatore 110 kPa (1.1 kg/cm
2, 15.6 psi)----
Capacità radiatore 0.58 L (0.51 Imp qt, 0.61 US qt)----
Pompa dell’acqua Tipo Pompa centrifuga ad aspirazione singola ----
Elemento
StandardLimite
Elemento StandardLimite
Sistema sterzante: Tipo di cuscinetti sterzo Cuscinetto conico a rulli----
Sospensione anteriore: Corsa forcella anteriore 300 mm (11.8 in)----
Lunghezza libera molla della forcella 454 mm (17.9 in)449 mm (17.7
in)
Costante molla, STD K = 4.4 N/mm (0.449 kg/mm, 25.1 lb/in)----
Molla opzionale Sì----
Capacita olio 521 cm
3 (18.3 lmp oz, 17.6 US oz)----
Gradazione dell’olio Olio sospensione "S1"----
Diametro esterno del tubo di forza 48 mm (1.89 in)----
Estremita superiore della forcella anteriore 5 mm (0.20 in) ----
Sospensione posteriore: USA, CDN, AUS, NZ,
ZA EUROPE
Corsa ammortizzatore 131.5 mm (5.18 in)
←----
Lunghezza libera della molla Approsimative 275 mm (10.83 in)
←----
Lunghezza montaggio Un marchio identificativo I.D. 268 mm (10.55 in) 262 mm (10.31 in) ----
Due marchi identificativi I.D. 274 mm (10.79 in) 268 mm (10.55 in) ----
Tre marchi identificativi I.D. 265.5 mm (10.45 in) 259.5 mm (10.22 in) ----
Un marchio identificativo I.D. 255.5–273.5 mm (10.06–10.77 in)
←----
Due marchi identificativi I.D. 261.5–279.5 mm
(10.30–11.00 in)
←----
Tre marchi identificativi I.D. 253.0–271.0 mm (9.96–
10.67 in)
←----
Costante molla, STD K = 52.0 N/mm (5.30 kg/ mm, 296.8 lb/in)
←----
Molla opzionale Sì
←----
Pressione gas incorporato 1,000 kPa (10 kg/cm
2,
142 psi)←----
Forcellone oscillante: Limite gioco forcellone oscillanteEstremità ---- 1.0 mm (0.04 in)
Ruota: Tipo ruota anteriore Ruota a raggi----

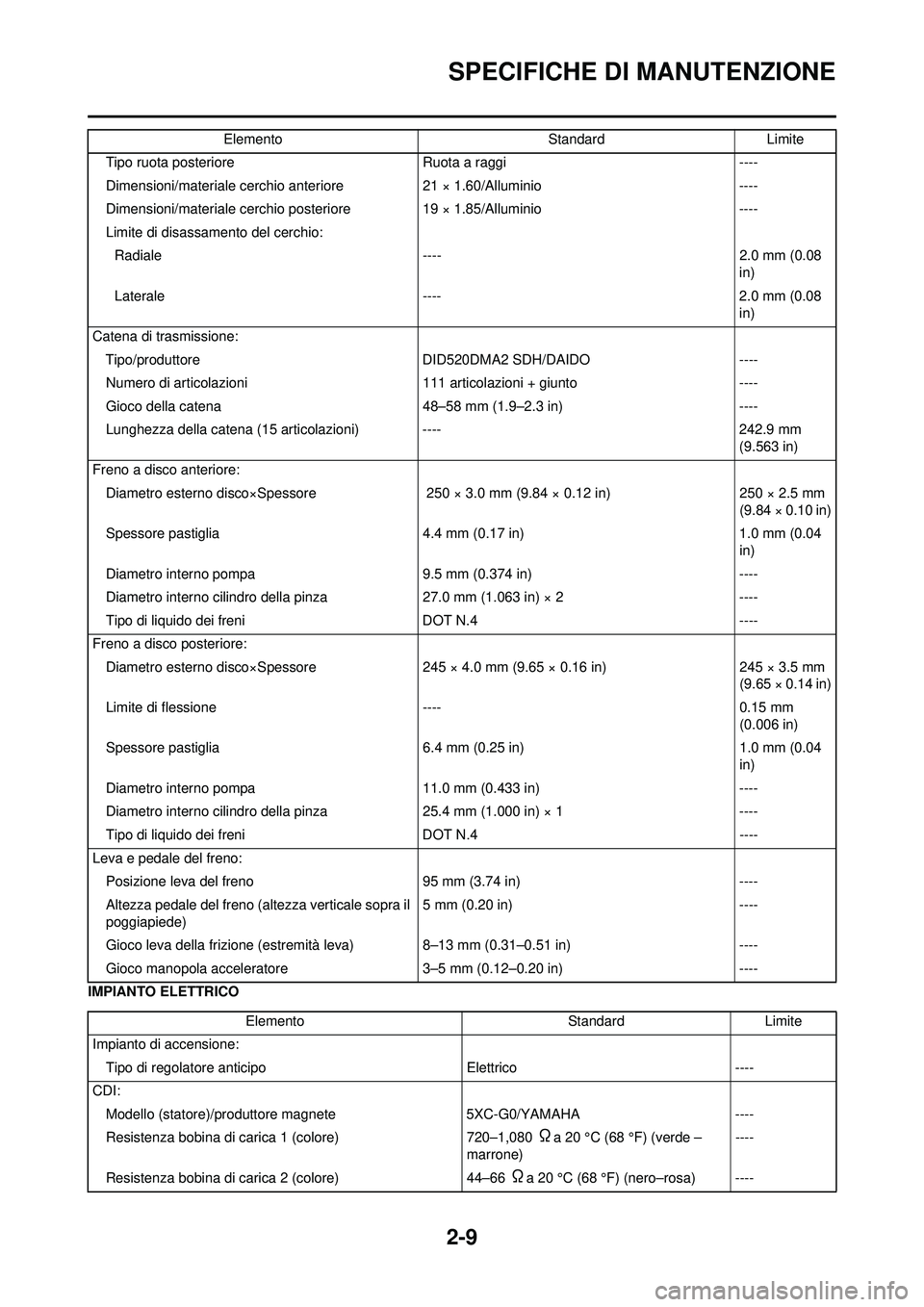

2-9
SPECIFICHE DI MANUTENZIONE
IMPIANTO ELETTRICOTipo ruota posteriore Ruota a raggi ----
Dimensioni/materiale cerchio anteriore 21 × 1.60/Alluminio ----
Dimensioni/materiale cerchio posteriore 19 × 1.85/Alluminio ----
Limite di disassamento del cerchio:
Radiale ---- 2.0 mm (0.08
in)
Laterale ---- 2.0 mm (0.08
in)
Catena di trasmissione: Tipo/produttore DID520DMA2 SDH/DAIDO ----
Numero di articolazioni 111 articolazioni + giunto----
Gioco della catena 48–58 mm (1.9–2.3 in)----
Lunghezza della catena (15 articolazioni) ---- 242.9 mm
(9.563 in)
Freno a disco anteriore: Diametro esterno disco×Spessore 250 × 3.0 mm (9.84 × 0.12 in)250 × 2.5 mm
(9.84 × 0.10 in)
Spessore pastiglia 4.4 mm (0.17 in)1.0 mm (0.04
in)
Diametro interno pompa 9.5 mm (0.374 in)----
Diametro interno cilindro della pinza 27.0 mm (1.063 in) × 2----
Tipo di liquido dei freni DOT N.4 ----
Freno a disco posteriore: Diametro esterno disco×Spessore 245 × 4.0 mm (9.65 × 0.16 in)245 × 3.5 mm
(9.65 × 0.14 in)
Limite di flessione ----0.15 mm
(0.006 in)
Spessore pastiglia 6.4 mm (0.25 in)1.0 mm (0.04
in)
Diametro interno pompa 11.0 mm (0.433 in)----
Diametro interno cilindro della pinza 25.4 mm (1.000 in) × 1----
Tipo di liquido dei freni DOT N.4 ----
Leva e pedale del freno: Posizione leva del freno 95 mm (3.74 in)----
Altezza pedale del freno (altezza verticale sopra il
poggiapiede) 5 mm (0.20 in)
----
Gioco leva della frizione (estremità leva) 8–13 mm (0.31–0.51 in) ----
Gioco manopola acceleratore 3–5 mm (0.12–0.20 in)----
Elemento
StandardLimite
Elemento StandardLimite
Impianto di accensione: Tipo di regolatore anticipo Elettrico----
CDI: Modello (statore)/produttore magnete 5XC-G0/YAMAHA----
Resistenza bobina di carica 1 (colore) 720–1,080
Ωa 20 °C (68 °F) (verde –
marrone) ----
Resistenza bobina di carica 2 (colore) 44–66
Ωa 20 °C (68 °F) (nero–rosa) ----

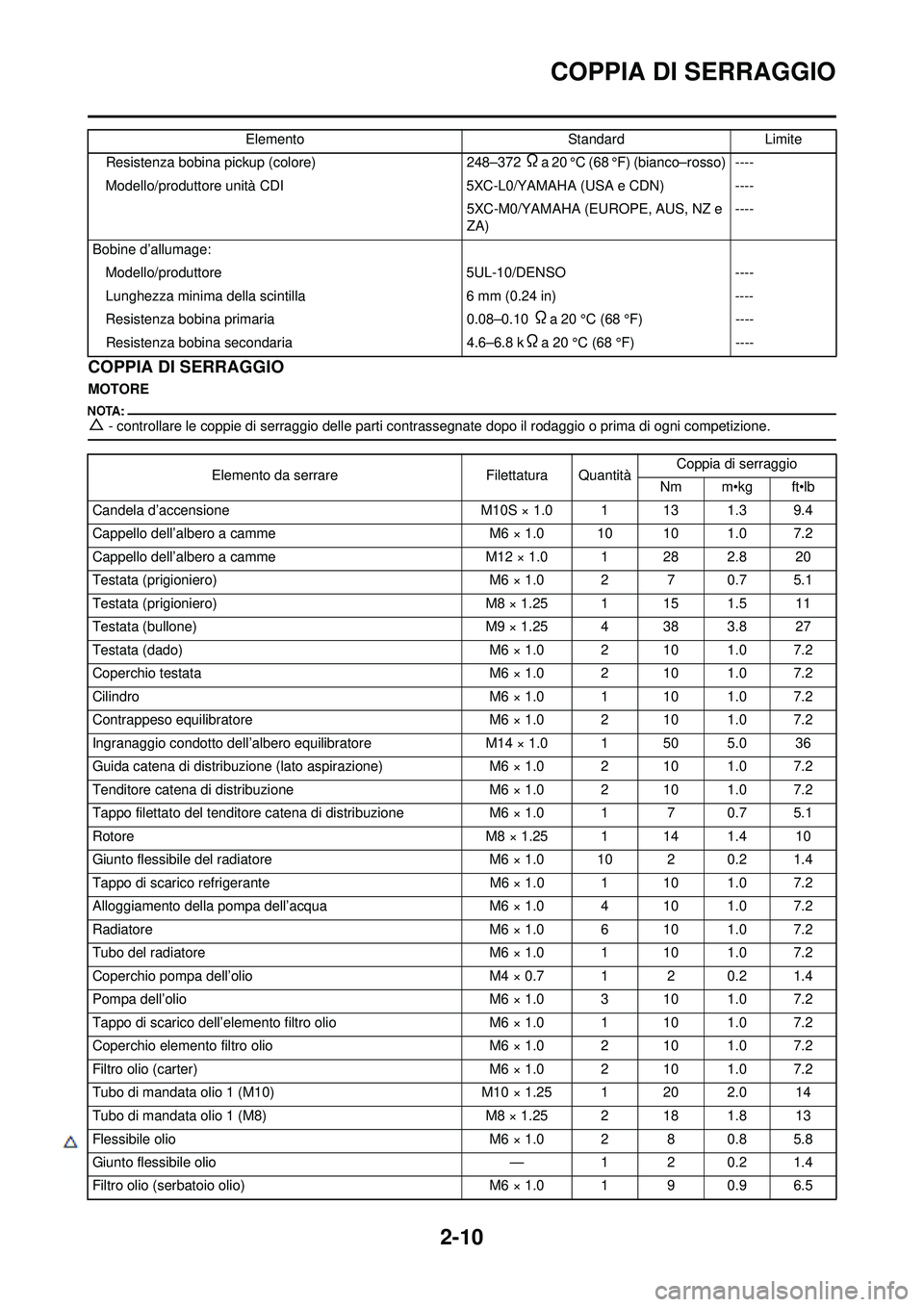

2-10
COPPIA DI SERRAGGIO
COPPIA DI SERRAGGIO
MOTORE
△- controllare le coppie di serraggio delle parti contrassegnate dopo il rodaggio o prima di ogni competizione.
Resistenza bobina pickup (colore)248–372 Ωa 20 °C (68 °F) (bianco–rosso) ----
Modello/produttore unità CDI 5XC-L0/YAMAHA (USA e CDN) ---- 5XC-M0/YAMAHA (EUROPE, AUS, NZ e
ZA)----
Bobine d’allumage: Modello/produttore 5UL-10/DENSO ----
Lunghezza minima della scintilla 6 mm (0.24 in) ----
Resistenza bobina primaria 0.08–0.10
Ωa 20 °C (68 °F) ----
Resistenza bobina secondaria 4.6–6.8 k
Ωa 20 °C (68 °F)----
Elemento
StandardLimite
Elemento da serrare Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb
Candela d’accensione M10S × 1.0 1 13 1.3 9.4
Cappello dell’albero a camme M6 × 1.0 10 10 1.0 7.2
Cappello dell’albero a camme M12 × 1.0 1 28 2.8 20
Testata (prigioniero) M6 × 1.0 2 7 0.7 5.1
Testata (prigioniero) M8 × 1.25 1 15 1.5 11
Testata (bullone) M9 × 1.25 4 38 3.8 27
Testata (dado) M6 × 1.0 2 10 1.0 7.2
Coperchio testata M6 × 1.0 2 10 1.0 7.2
Cilindro M6 × 1.0 1 10 1.0 7.2
Contrappeso equilibratore M6 × 1.0 2 10 1.0 7.2
Ingranaggio condotto dell’albero equilibratore M14 × 1.0 1 50 5.0 36
Guida catena di distribuzione (lato aspirazione) M6 × 1.0 2 10 1.0 7.2
Tenditore catena di distribuzione M6 × 1.0 2 10 1.0 7.2
Tappo filettato del tenditore catena di distribuzione M6 × 1.0 1 7 0.7 5.1
Rotore M8 × 1.25 1 14 1.4 10
Giunto flessibile del radiatore M6 × 1.0 10 2 0.2 1.4
Tappo di scarico refrigerante M6 × 1.0 1 10 1.0 7.2
Alloggiamento della pompa dell’acqua M6 × 1.0 4 10 1.0 7.2
Radiatore M6 × 1.0 6 10 1.0 7.2
Tubo del radiatore M6 × 1.0 1 10 1.0 7.2
Coperchio pompa dell’olio M4 × 0.7 1 2 0.2 1.4
Pompa dell’olio M6 × 1.0 3 10 1.0 7.2
Tappo di scarico dell’elemento filtro olio M6 × 1.0 1 10 1.0 7.2
Coperchio elemento filtro olio M6 × 1.0 2 10 1.0 7.2
Filtro olio (carter) M6 × 1.0 2 10 1.0 7.2
Tubo di mandata olio 1 (M10) M10 × 1.25 1 20 2.0 14
Tubo di mandata olio 1 (M8) M8 × 1.25 2 18 1.8 13
Flessibile olio M6 × 1.0 2 8 0.8 5.8
△Giunto flessibile olio —1 2 0.2 1.4
Filtro olio (serbatoio olio) M6 × 1.0 1 9 0.9 6.5

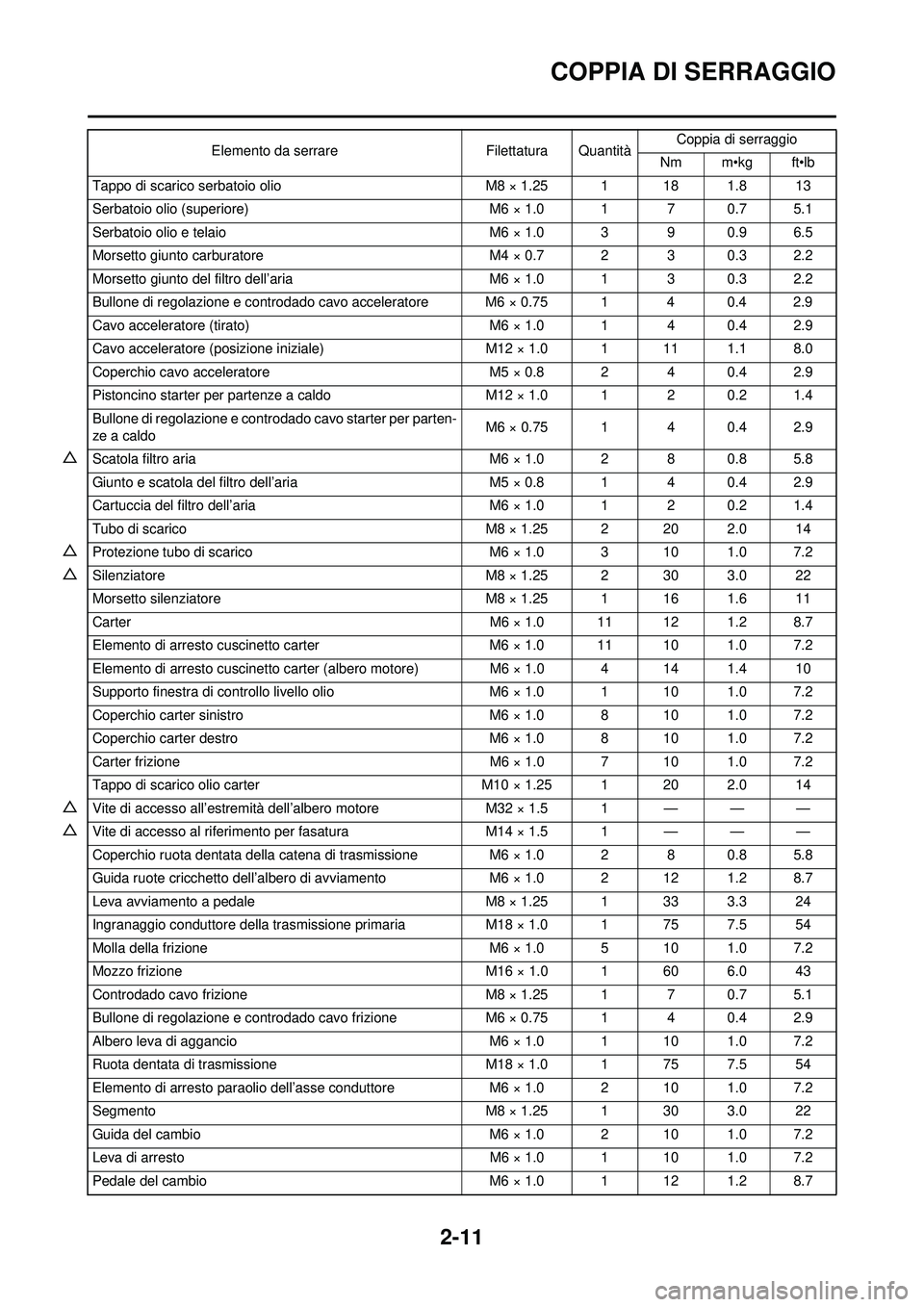

2-11
COPPIA DI SERRAGGIO
Tappo di scarico serbatoio olioM8 × 1.25 1 18 1.8 13
Serbatoio olio (superiore) M6 × 1.0 1 7 0.7 5.1
Serbatoio olio e telaio M6 × 1.0 3 9 0.9 6.5
Morsetto giunto carburatore M4 × 0.7 2 3 0.3 2.2
Morsetto giunto del filtro dell’aria M6 × 1.0 1 3 0.3 2.2
Bullone di regolazione e controdado cavo acceleratore M6 × 0.75 1 4 0.4 2.9
Cavo acceleratore (tirato) M6 × 1.0 1 4 0.4 2.9
Cavo acceleratore (posizione iniziale) M12 × 1.0 1 11 1.1 8.0
Coperchio cavo acceleratore M5 × 0.8 2 4 0.4 2.9
Pistoncino starter per partenze a caldo M12 × 1.0 1 2 0.2 1.4
Bullone di regolazione e controdado cavo starter per parten-
ze a caldo M6 × 0.75 1 4 0.4 2.9
△Scatola filtro aria
M6 × 1.0 2 8 0.8 5.8
Giunto e scatola del filtro dell’aria M5 × 0.8 1 4 0.4 2.9
Cartuccia del filtro dell’aria M6 × 1.0 1 2 0.2 1.4
Tubo di scarico M8 × 1.25 2 20 2.0 14
△Protezione tubo di scarico M6 × 1.0 3 10 1.0 7.2
△SilenziatoreM8 × 1.25 2 30 3.0 22
Morsetto silenziatore M8 × 1.25 1 16 1.6 11
Carter M6 × 1.0 11 12 1.2 8.7
Elemento di arresto cuscinetto carter M6 × 1.0 11 10 1.0 7.2
Elemento di arresto cuscinetto carter (albero motore) M6 × 1.0 4 14 1.4 10
Supporto finestra di controllo livello olio M6 × 1.0 1 10 1.0 7.2
Coperchio carter sinistro M6 × 1.0 8 10 1.0 7.2
Coperchio carter destro M6 × 1.0 8 10 1.0 7.2
Carter frizione M6 × 1.0 7 10 1.0 7.2
Tappo di scarico olio carter M10 × 1.25 1 20 2.0 14
△Vite di accesso all’estremità dell’albero motore M32 × 1.5 1 — — —
△Vite di accesso al riferimento per fasatura M14 × 1.5 1 — — —
Coperchio ruota dentata della catena di trasmissione M6 × 1.0 2 8 0.8 5.8
Guida ruote cricchetto dell’albero di avviamento M6 × 1.0 2 12 1.2 8.7
Leva avviamento a pedale M8 × 1.25 1 33 3.3 24
Ingranaggio conduttore della trasmissione primaria M18 × 1.0 1 75 7.5 54
Molla della frizione M6 × 1.0 5 10 1.0 7.2
Mozzo frizione M16 × 1.0 1 60 6.0 43
Controdado cavo frizione M8 × 1.25 1 7 0.7 5.1
Bullone di regolazione e controdado cavo frizione M6 × 0.75 1 4 0.4 2.9
Albero leva di aggancio M6 × 1.0 1 10 1.0 7.2
Ruota dentata di trasmissione M18 × 1.0 1 75 7.5 54
Elemento di arresto paraolio dell’asse conduttore M6 × 1.0 2 10 1.0 7.2
Segmento M8 × 1.25 1 30 3.0 22
Guida del cambio M6 × 1.0 2 10 1.0 7.2
Leva di arresto M6 × 1.0 1 10 1.0 7.2
Pedale del cambio M6 × 1.0 1 12 1.2 8.7
Elemento da serrare
Filettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb

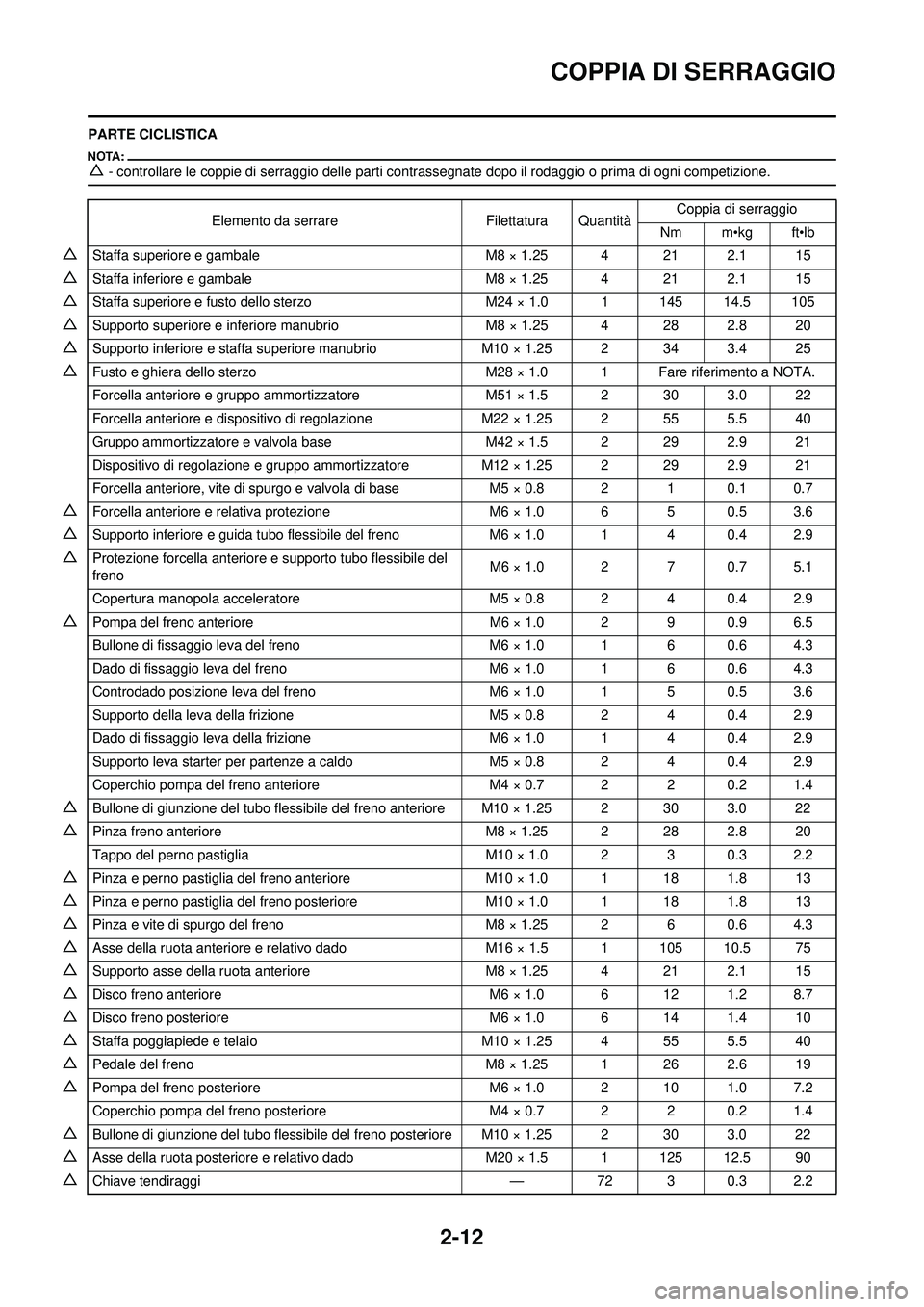

2-12
COPPIA DI SERRAGGIO
PARTE CICLISTICA
△- controllare le coppie di serraggio delle parti contrassegnate dopo il rodaggio o prima di ogni competizione.
Elemento da serrareFilettatura QuantitàCoppia di serraggio
Nm m•kg ft•lb
△Staffa superiore e gambale M8 × 1.25 4 21 2.1 15
△Staffa inferiore e gambaleM8 × 1.25 4 21 2.1 15
△Staffa superiore e fusto dello sterzo M24 × 1.0 1 145 14.5 105
△Supporto superiore e inferiore manubrioM8 × 1.25 4 28 2.8 20
△Supporto inferiore e staffa superiore manubrioM10 × 1.25 2 34 3.4 25
△Fusto e ghiera dello sterzo M28 × 1.0 1 Fare riferimento a NOTA.
Forcella anteriore e gruppo ammortizzatore M51 × 1.5 2 30 3.0 22
Forcella anteriore e dispositivo di regolazione M22 × 1.25 2 55 5.5 40
Gruppo ammortizzatore e valvola base M42 × 1.5 2 29 2.9 21
Dispositivo di regolazione e gruppo ammortizzatore M12 × 1.25 2 29 2.9 21
Forcella anteriore, vite di spurgo e valvola di base M5 × 0.8 2 1 0.1 0.7
△Forcella anteriore e relativa protezione M6 × 1.0 6 5 0.5 3.6
△Supporto inferiore e guida tubo flessibile del frenoM6 × 1.0 1 4 0.4 2.9
△Protezione forcella anteriore e supporto tubo flessibile del
freno M6 × 1.0 2 7 0.7 5.1
Copertura manopola acceleratore M5 × 0.8 2 4 0.4 2.9
△Pompa del freno anteriore M6 × 1.0 2 9 0.9 6.5
Bullone di fissaggio leva del freno M6 × 1.0 1 6 0.6 4.3
Dado di fissaggio leva del freno M6 × 1.0 1 6 0.6 4.3
Controdado posizione leva del freno M6 × 1.0 1 5 0.5 3.6
Supporto della leva della frizione M5 × 0.8 2 4 0.4 2.9
Dado di fissaggio leva della frizione M6 × 1.0 1 4 0.4 2.9
Supporto leva starter per partenze a caldo M5 × 0.8 2 4 0.4 2.9
Coperchio pompa del freno anteriore M4 × 0.7 2 2 0.2 1.4
△Bullone di giunzione del tubo flessibile del freno anteriore M10 × 1.25 2 30 3.0 22
△Pinza freno anterioreM8 × 1.25 2 28 2.8 20
Tappo del perno pastiglia M10 × 1.0 2 3 0.3 2.2
△Pinza e perno pastiglia del freno anteriore M10 × 1.0 1 18 1.8 13
△Pinza e perno pastiglia del freno posteriore M10 × 1.0 1 18 1.8 13
△Pinza e vite di spurgo del frenoM8 × 1.25 2 6 0.6 4.3
△Asse della ruota anteriore e relativo dado M16 × 1.5 1 105 10.5 75
△Supporto asse della ruota anterioreM8 × 1.25 4 21 2.1 15
△Disco freno anteriore M6 × 1.0 6 12 1.2 8.7
△Disco freno posterioreM6 × 1.0 6 14 1.4 10
△Staffa poggiapiede e telaioM10 × 1.25 4 55 5.5 40
△Pedale del freno M8 × 1.25 1 26 2.6 19
△Pompa del freno posteriore M6 × 1.0 2 10 1.0 7.2
Coperchio pompa del freno posteriore M4 × 0.7 2 2 0.2 1.4
△Bullone di giunzione del tubo flessibile del freno posteriore M10 × 1.25 2 30 3.0 22
△Asse della ruota posteriore e relativo dadoM20 × 1.5 1 125 12.5 90
△Chiave tendiraggi —72 3 0.3 2.2
