2008 YAMAHA YZ250F Manuale duso (in Italian)

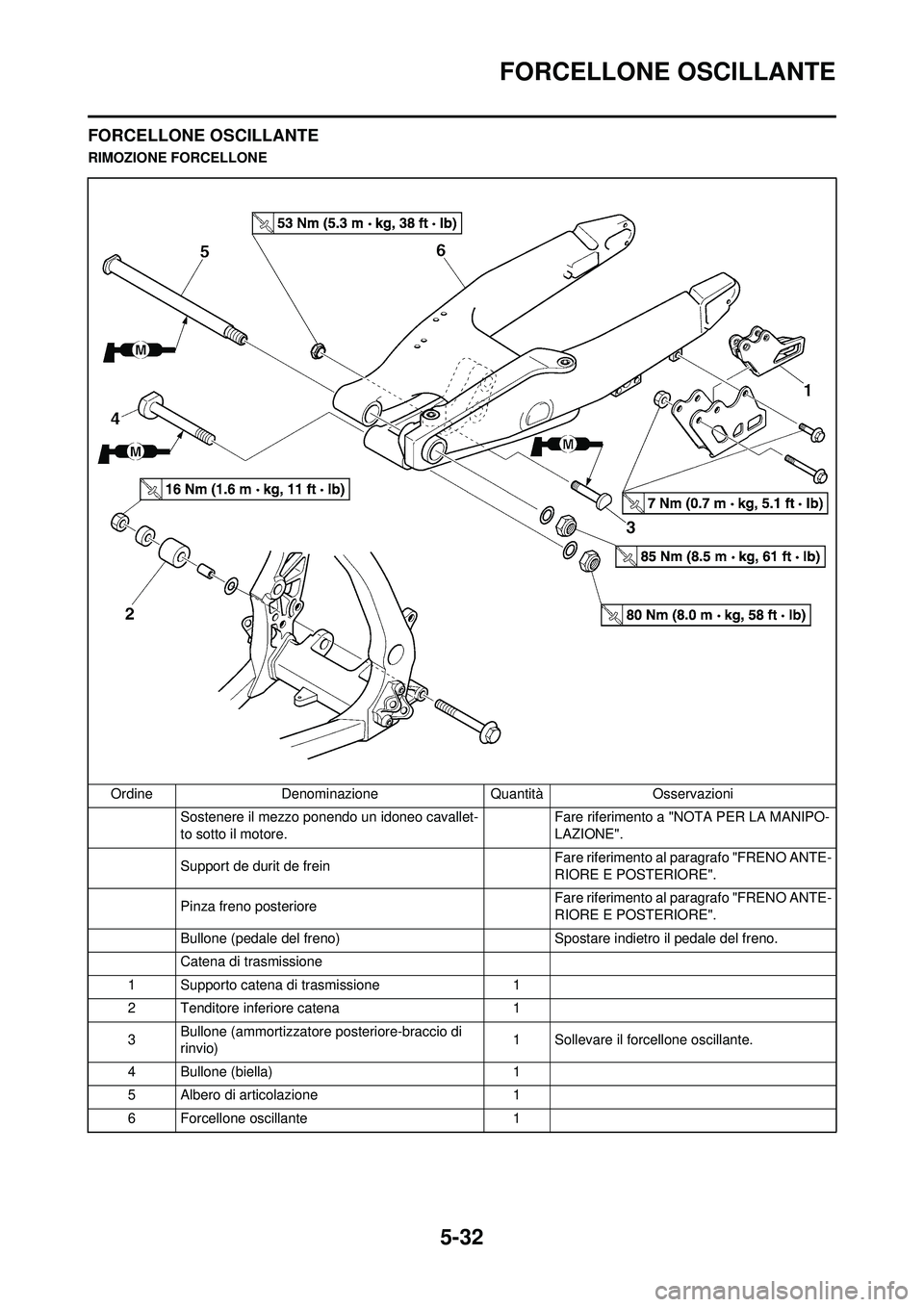

5-32
FORCELLONE OSCILLANTE
FORCELLONE OSCILLANTE
RIMOZIONE FORCELLONEOrdine Denominazione Quantità Osservazioni Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore. Fare riferimento a "NOTA PER LA MANIPO-
LAZIONE".
Support de durit de frein Fare riferimento al paragrafo "FRENO ANTE-
RIORE E POSTERIORE".
Pinza freno posteriore Fare riferimento al paragrafo "FRENO ANTE-
RIORE E POSTERIORE".
Bullone (pedale del freno) Spostare indietro il pedale del freno.
Catena di trasmissione
1 Supporto catena di trasmissione 1
2 Tenditore inferiore catena 1
3 Bullone (ammortizzatore posteriore-braccio di
rinvio) 1 Sollevare il forcellone oscillante.
4 Bullone (biella) 1
5 Albero di articolazione 1
6 Forcellone oscillante 1

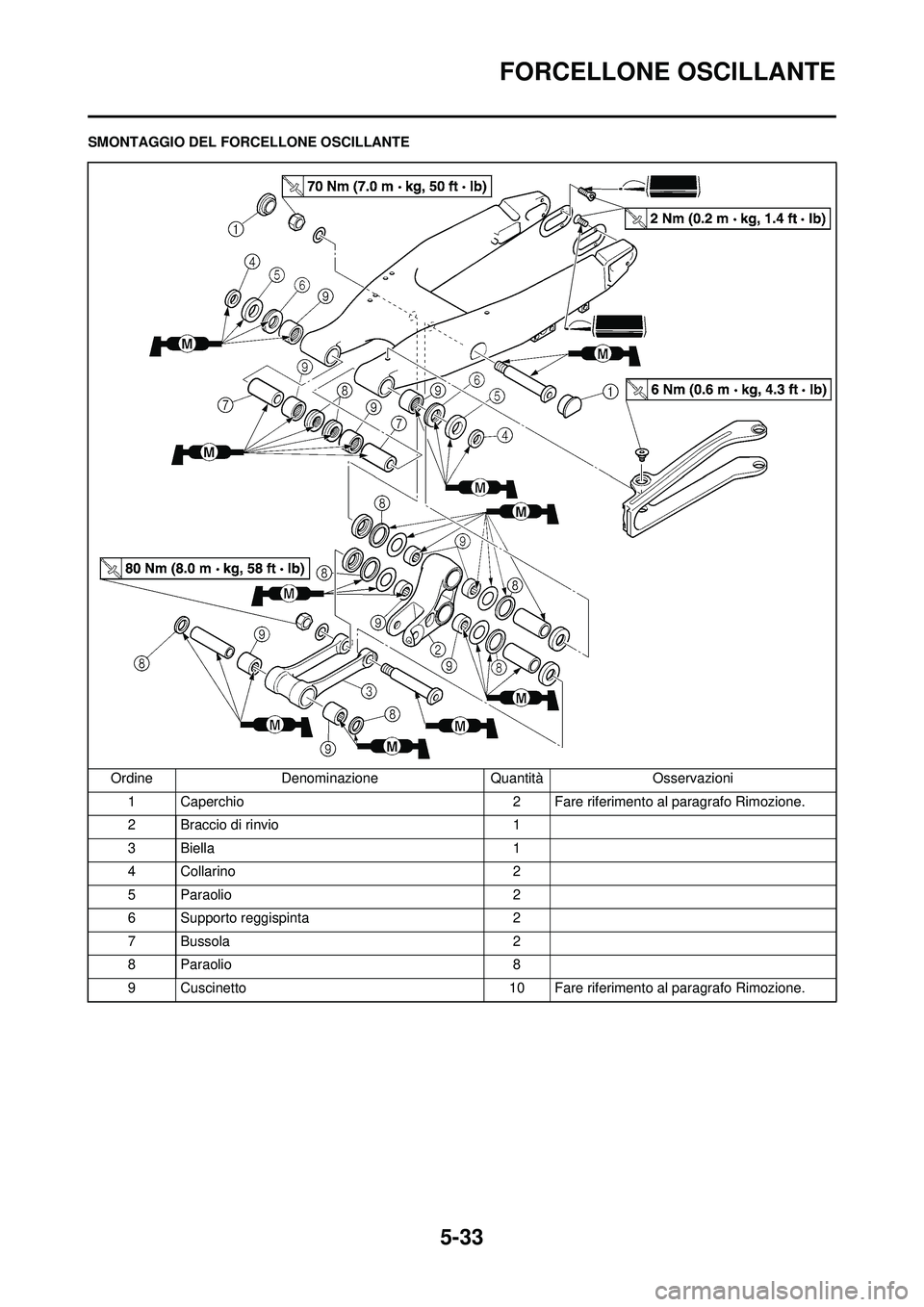

5-33
FORCELLONE OSCILLANTE
SMONTAGGIO DEL FORCELLONE OSCILLANTEOrdine Denominazione Quantità Osservazioni1 Caperchio 2 Fare riferimento al paragrafo Rimozione.
2 Braccio di rinvio 1
3Biella 1
4Collarino 2
5 Paraolio 2
6 Supporto reggispinta 2
7Bussola 2
8 Paraolio 8
9 Cuscinetto 10 Fare riferimento al paragrafo Rimozione.

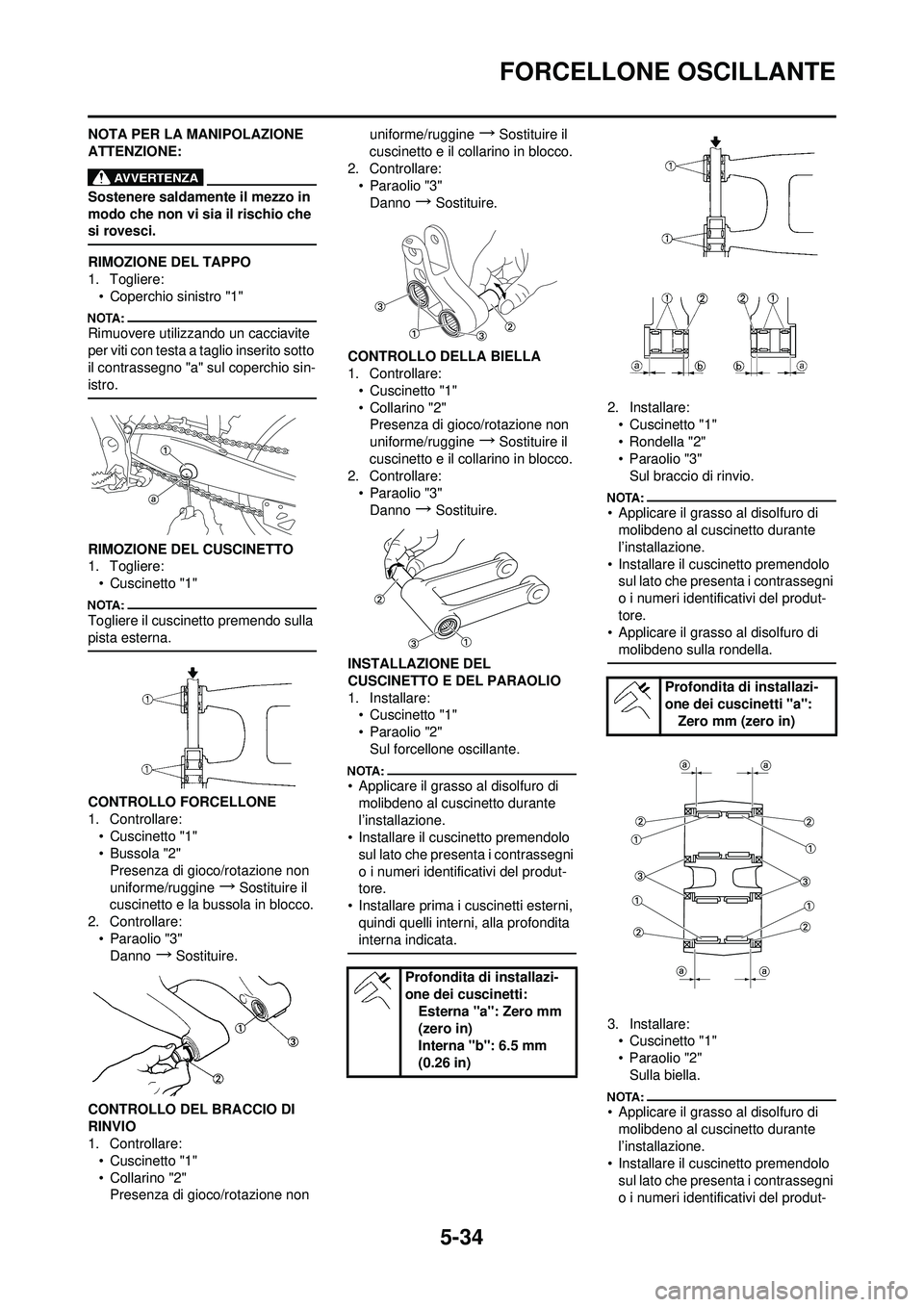

5-34
FORCELLONE OSCILLANTE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Sostenere saldamente il mezzo in
modo che non vi sia il rischio che
si rovesci.
RIMOZIONE DEL TAPPO
1. Togliere:• Coperchio sinistro "1"
Rimuovere utilizzando un cacciavite
per viti con testa a taglio inserito sotto
il contrassegno "a" sul coperchio sin-
istro.
RIMOZIONE DEL CUSCINETTO
1. Togliere:• Cuscinetto "1"
Togliere il cuscinetto premendo sulla
pista esterna.
CONTROLLO FORCELLONE
1. Controllare:• Cuscinetto "1"
•Bussola "2"Presenza di gioco/rotazione non
uniforme/ruggine
→Sostituire il
cuscinetto e la bussola in blocco.
2. Controllare: • Paraolio "3"Danno
→Sostituire.
CONTROLLO DEL BRACCIO DI
RINVIO
1. Controllare: • Cuscinetto "1"
•Collarino "2"Presenza di gioco/rotazione non uniforme/ruggine
→Sostituire il
cuscinetto e il collarino in blocco.
2. Controllare: • Paraolio "3"
Danno
→Sostituire.
CONTROLLO DELLA BIELLA
1. Controllare: • Cuscinetto "1"
• Collarino "2"Presenza di gioco/rotazione non
uniforme/ruggine
→Sostituire il
cuscinetto e il collarino in blocco.
2. Controllare:
• Paraolio "3"Danno
→Sostituire.
INSTALLAZIONE DEL
CUSCINETTO E DEL PARAOLIO
1. Installare: • Cuscinetto "1"
• Paraolio "2"
Sul forcellone oscillante.
• Applicare il grasso al disolfuro di molibdeno al cuscinetto durante
l’installazione.
• Installare il cuscinetto premendolo
sul lato che presenta i contrassegni
o i numeri identificativi del produt-
tore.
• Installare prima i cuscinetti esterni, quindi quelli interni, alla profondita
interna indicata.
2. Installare:• Cuscinetto "1"
• Rondella "2"
• Paraolio "3"Sul braccio di rinvio.
• Applicare il grasso al disolfuro di molibdeno al cuscinetto durante
l’installazione.
• Installare il cuscinetto premendolo sul lato che presenta i contrassegni
o i numeri identificativi del produt-
tore.
• Applicare il grasso al disolfuro di
molibdeno sulla rondella.
3. Installare:• Cuscinetto "1"
• Paraolio "2"
Sulla biella.
• Applicare il grasso al disolfuro di molibdeno al cuscinetto durante
l’installazione.
• Installare il cuscinetto premendolo sul lato che presenta i contrassegni
o i numeri identificativi del produt-
Profondita di installazi-
one dei cuscinetti:
Esterna "a": Zero mm
(zero in)
Interna "b": 6.5 mm
(0.26 in)
Profondita di installazi-
one dei cuscinetti "a":Zero mm (zero in)

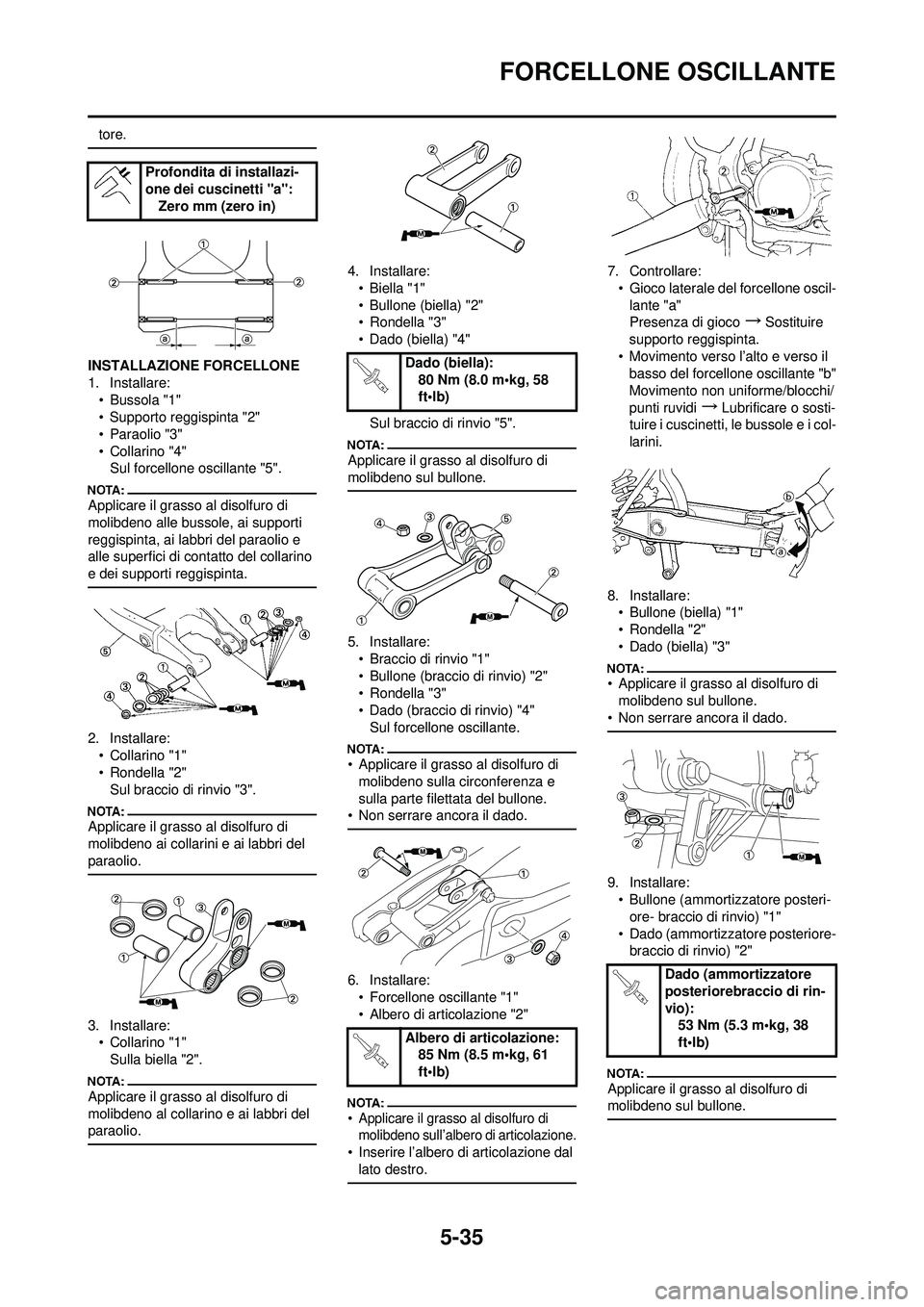

5-35
FORCELLONE OSCILLANTE
tore.
INSTALLAZIONE FORCELLONE
1. Installare:•Bussola "1"
• Supporto reggispinta "2"
• Paraolio "3"
•Collarino "4"Sul forcellone oscillante "5".
Applicare il grasso al disolfuro di
molibdeno alle bussole, ai supporti
reggispinta, ai labbri del paraolio e
alle superfici di contatto del collarino
e dei supporti reggispinta.
2. Installare:•Collarino "1"
• Rondella "2"
Sul braccio di rinvio "3".
Applicare il grasso al disolfuro di
molibdeno ai collarini e ai labbri del
paraolio.
3. Installare:•Collarino "1"
Sulla biella "2".
Applicare il grasso al disolfuro di
molibdeno al collarino e ai labbri del
paraolio.
4. Installare:• Biella "1"
• Bullone (biella) "2"
• Rondella "3"
• Dado (biella) "4"
Sul braccio di rinvio "5".
Applicare il grasso al disolfuro di
molibdeno sul bullone.
5. Installare:• Braccio di rinvio "1"
• Bullone (braccio di rinvio) "2"
• Rondella "3"
• Dado (braccio di rinvio) "4"Sul forcellone oscillante.
• Applicare il grasso al disolfuro di molibdeno sulla circonferenza e
sulla parte filettata del bullone.
• Non serrare ancora il dado.
6. Installare:
• Forcellone oscillante "1"
• Albero di articolazione "2"
• Applicare il grasso al disolfuro di molibdeno sull’albero di articolazione.
• Inserire l’albero di articolazione dal
lato destro.
7. Controllare:• Gioco laterale del forcellone oscil-lante "a"
Presenza di gioco
→Sostituire
supporto reggispinta.
• Movimento verso l’alto e verso il basso del forcellone oscillante "b"
Movimento non uniforme/blocchi/
punti ruvidi
→Lubrificare o sosti-
tuire i cuscinetti, le bussole e i col-
larini.
8. Installare: • Bullone (biella) "1"
• Rondella "2"
• Dado (biella) "3"
• Applicare il grasso al disolfuro di
molibdeno sul bullone.
• Non serrare ancora il dado.
9. Installare: • Bullone (ammortizzatore posteri-
ore- braccio di rinvio) "1"
• Dado (ammortizzatore posteriore- braccio di rinvio) "2"
Applicare il grasso al disolfuro di
molibdeno sul bullone.
Profondita di installazi-
one dei cuscinetti "a":
Zero mm (zero in)
Dado (biella):80 Nm (8.0 m•kg, 58
ft•lb)
Albero di articolazione: 85 Nm (8.5 m•kg, 61
ft•lb)
Dado (ammortizzatore
posteriorebraccio di rin-
vio):53 Nm (5.3 m•kg, 38
ft•lb)

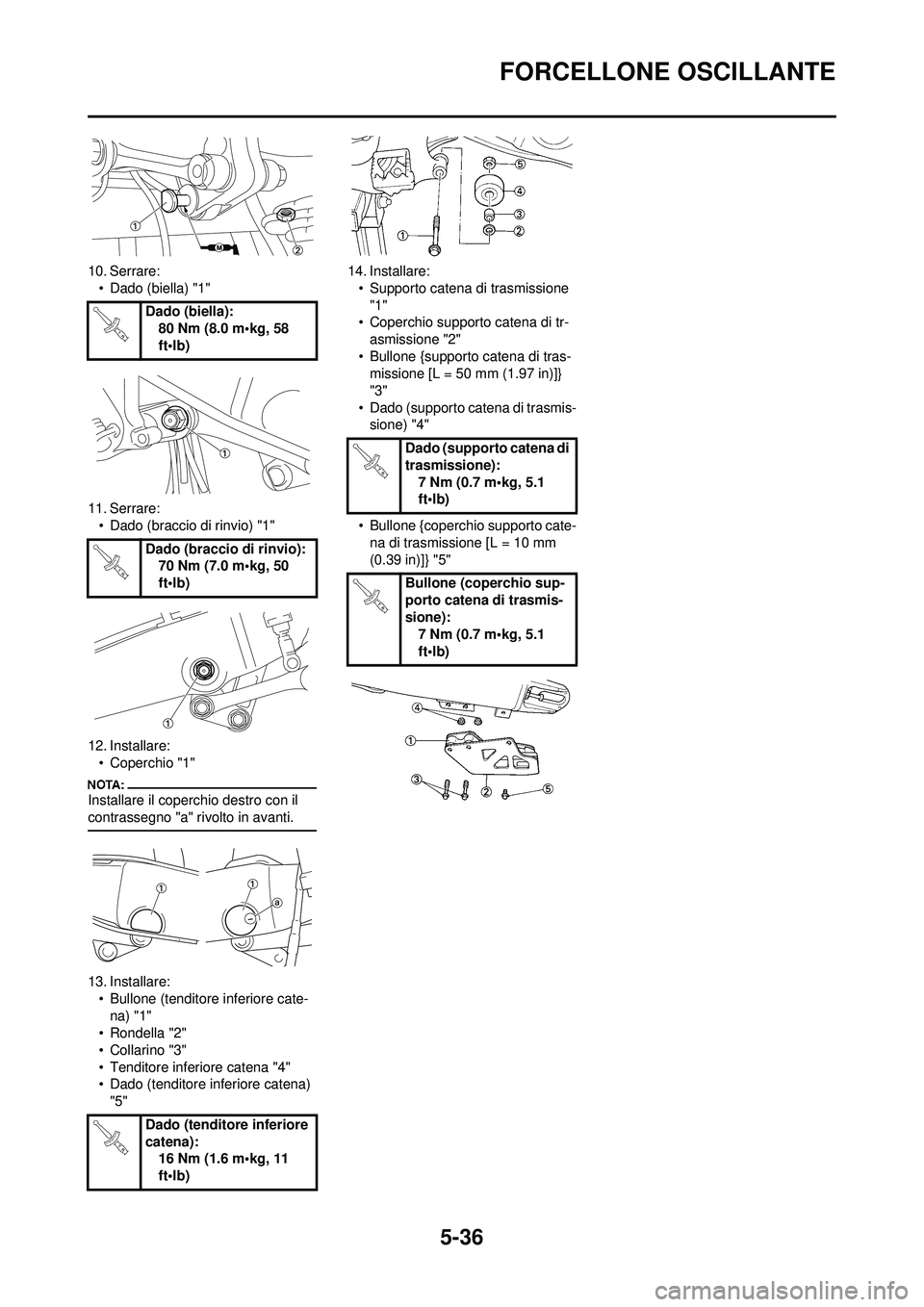

5-36
FORCELLONE OSCILLANTE
10. Serrare:• Dado (biella) "1"
11. Serrare: • Dado (braccio di rinvio) "1"
12. Installare: • Coperchio "1"
Installare il coperchio destro con il
contrassegno "a" rivolto in avanti.
13. Installare:• Bullone (tenditore inferiore cate-na) "1"
• Rondella "2"
•Collarino "3"
• Tenditore inferiore catena "4"
• Dado (tenditore inferiore catena)
"5" 14. Installare:
• Supporto catena di trasmissione "1"
• Coperchio supporto catena di tr-
asmissione "2"
• Bullone {supporto catena di tras- missione [L = 50 mm (1.97 in)]}
"3"
• Dado (supporto catena di trasmis- sione) "4"
• Bullone {coperchio supporto cate- na di trasmissione [L = 10 mm
(0.39 in)]} "5"
Dado (biella):
80 Nm (8.0 m•kg, 58
ft•lb)
Dado (braccio di rinvio): 70 Nm (7.0 m•kg, 50
ft•lb)
Dado (tenditore inferiore
catena): 16 Nm (1.6 m•kg, 11
ft•lb)
Dado (supporto catena di
trasmissione):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Bullone (coperchio sup-
porto catena di trasmis-
sione): 7 Nm (0.7 m•kg, 5.1
ft•lb)

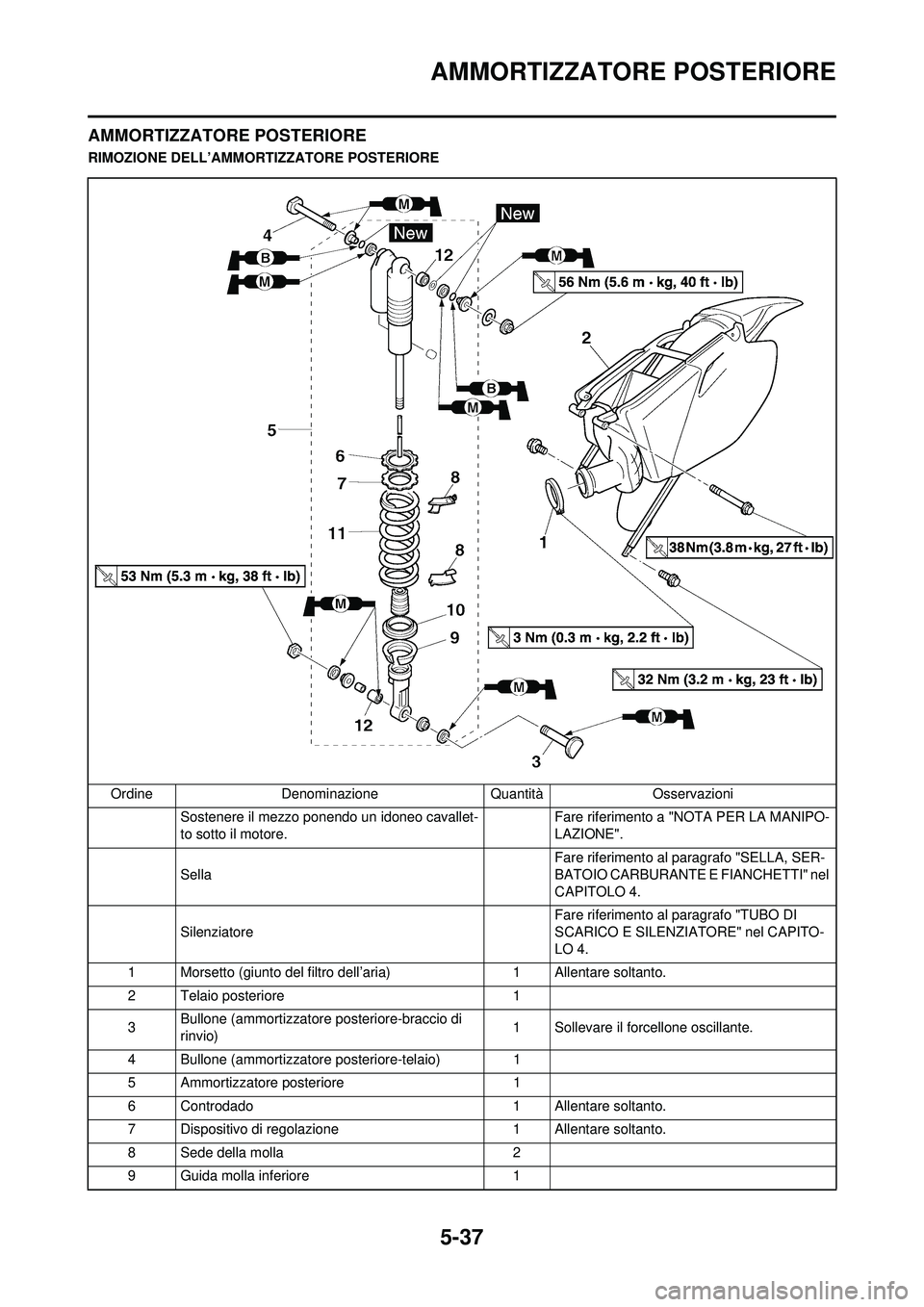

5-37
AMMORTIZZATORE POSTERIORE
AMMORTIZZATORE POSTERIORE
RIMOZIONE DELL’AMMORTIZZATORE POSTERIOREOrdine Denominazione Quantità Osservazioni Sostenere il mezzo ponendo un idoneo cavallet-
to sotto il motore. Fare riferimento a "NOTA PER LA MANIPO-
LAZIONE".
Sella Fare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI" nel
CAPITOLO 4.
Silenziatore Fare riferimento al paragrafo "TUBO DI
SCARICO E SILENZIATORE" nel CAPITO-
LO 4.
1 Morsetto (giunto del filtro dell’aria) 1 Allentare soltanto.
2 Telaio posteriore 1
3 Bullone (ammortizzatore posteriore-braccio di
rinvio) 1 Sollevare il forcellone oscillante.
4 Bullone (ammortizzatore posteriore-telaio) 1
5 Ammortizzatore posteriore 1
6 Controdado 1 Allentare soltanto.
7 Dispositivo di regolazione 1 Allentare soltanto.
8 Sede della molla 2
9 Guida molla inferiore 1

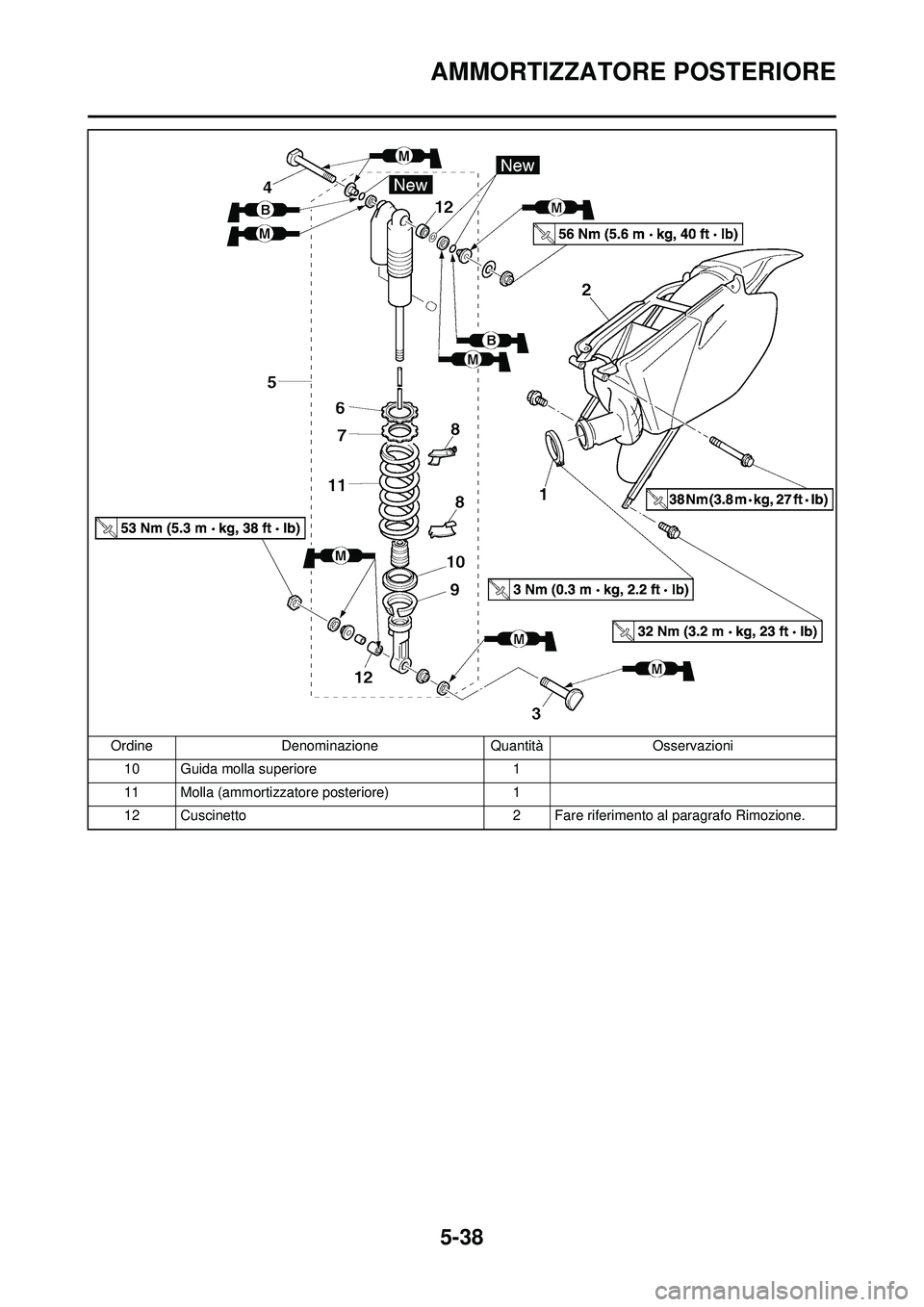

5-38
AMMORTIZZATORE POSTERIORE
10 Guida molla superiore1
11 Molla (ammortizzatore posteriore) 1
12 Cuscinetto 2 Fare riferimento al paragrafo Rimozione.
Ordine
Denominazione QuantitàOsservazioni

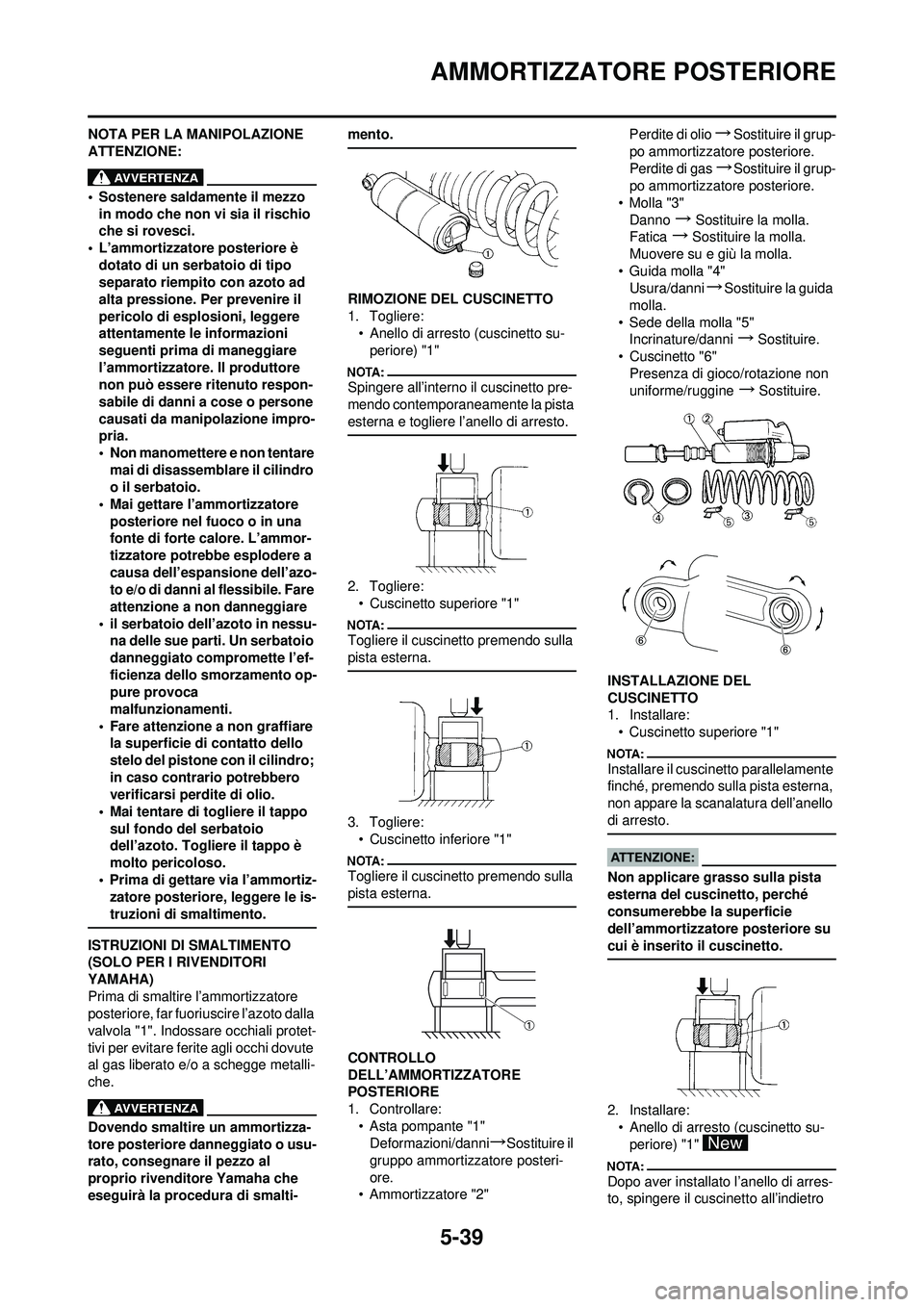

5-39
AMMORTIZZATORE POSTERIORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
• Sostenere saldamente il mezzo in modo che non vi sia il rischio
che si rovesci.
• L’ammortizzatore posteriore è dotato di un serbatoio di tipo
separato riempito con azoto ad
alta pressione. Per prevenire il
pericolo di esplosioni, leggere
attentamente le informazioni
seguenti prima di maneggiare
l’ammortizzatore. Il produttore
non può essere ritenuto respon-
sabile di danni a cose o persone
causati da manipolazione impro-
pria.
• Non manomettere e non tentare mai di disassemblare il cilindro
o il serbatoio.
• Mai gettare l’ammortizzatore posteriore nel fuoco o in una
fonte di forte calore. L’ammor-
tizzatore potrebbe esplodere a
causa dell’espansione dell’azo-
to e/o di danni al flessibile. Fare
attenzione a non danneggiare
• il serbatoio dell’azoto in nessu- na delle sue parti. Un serbatoio
danneggiato compromette l’ef-
ficienza dello smorzamento op-
pure provoca
malfunzionamenti.
• Fare attenzione a non graffiare la superficie di contatto dello
stelo del pistone con il cilindro;
in caso contrario potrebbero
verificarsi perdite di olio.
• Mai tentare di togliere il tappo sul fondo del serbatoio
dell’azoto. Togliere il tappo è
molto pericoloso.
• Prima di gettare via l’ammortiz- zatore posteriore, leggere le is-
truzioni di smaltimento.
ISTRUZIONI DI SMALTIMENTO
(SOLO PER I RIVENDITORI
YAMAHA)
Prima di smaltire l’ammortizzatore
posteriore, far fuoriuscire l’azoto dalla
valvola "1". Indossare occhiali protet-
tivi per evitare ferite agli occhi dovute
al gas liberato e/o a schegge metalli-
che.
Dovendo smaltire un ammortizza-
tore posteriore danneggiato o usu-
rato, consegnare il pezzo al
proprio rivenditore Yamaha che
eseguirà la procedura di smalti- mento.
RIMOZIONE DEL CUSCINETTO
1. Togliere:
• Anello di arresto (cuscinetto su-
periore) "1"
Spingere all’interno il cuscinetto pre-
mendo contemporaneamente la pista
esterna e togliere l’anello di arresto.
2. Togliere:• Cuscinetto superiore "1"
Togliere il cuscinetto premendo sulla
pista esterna.
3. Togliere:• Cuscinetto inferiore "1"
Togliere il cuscinetto premendo sulla
pista esterna.
CONTROLLO
DELL’AMMORTIZZATORE
POSTERIORE
1. Controllare:• Asta pompante "1"Deformazioni/danni
→Sostituire il
gruppo ammortizzatore posteri-
ore.
• Ammortizzatore "2" Perdite di olio
→Sostituire il grup-
po ammortizzatore posteriore.
Perdite di gas
→Sostituire il grup-
po ammortizzatore posteriore.
•Molla "3" Danno
→Sostituire la molla.
Fatica
→Sostituire la molla.
Muovere su e giù la molla.
• Guida molla "4" Usura/danni
→Sostituire la guida
molla.
• Sede della molla "5" Incrinature/danni
→Sostituire.
• Cuscinetto "6" Presenza di gioco/rotazione non
uniforme/ruggine
→Sostituire.
INSTALLAZIONE DEL
CUSCINETTO
1. Installare: • Cuscinetto superiore "1"
Installare il cuscinetto parallelamente
finché, premendo sulla pista esterna,
non appare la scanalatura dell’anello
di arresto.
Non applicare grasso sulla pista
esterna del cuscinetto, perché
consumerebbe la superficie
dell’ammortizzatore posteriore su
cui è inserito il cuscinetto.
2. Installare:• Anello di arresto (cuscinetto su-periore) "1"
Dopo aver installato l’anello di arres-
to, spingere il cuscinetto all’indietro
