2008 YAMAHA YZ250F Manuale duso (in Italian)

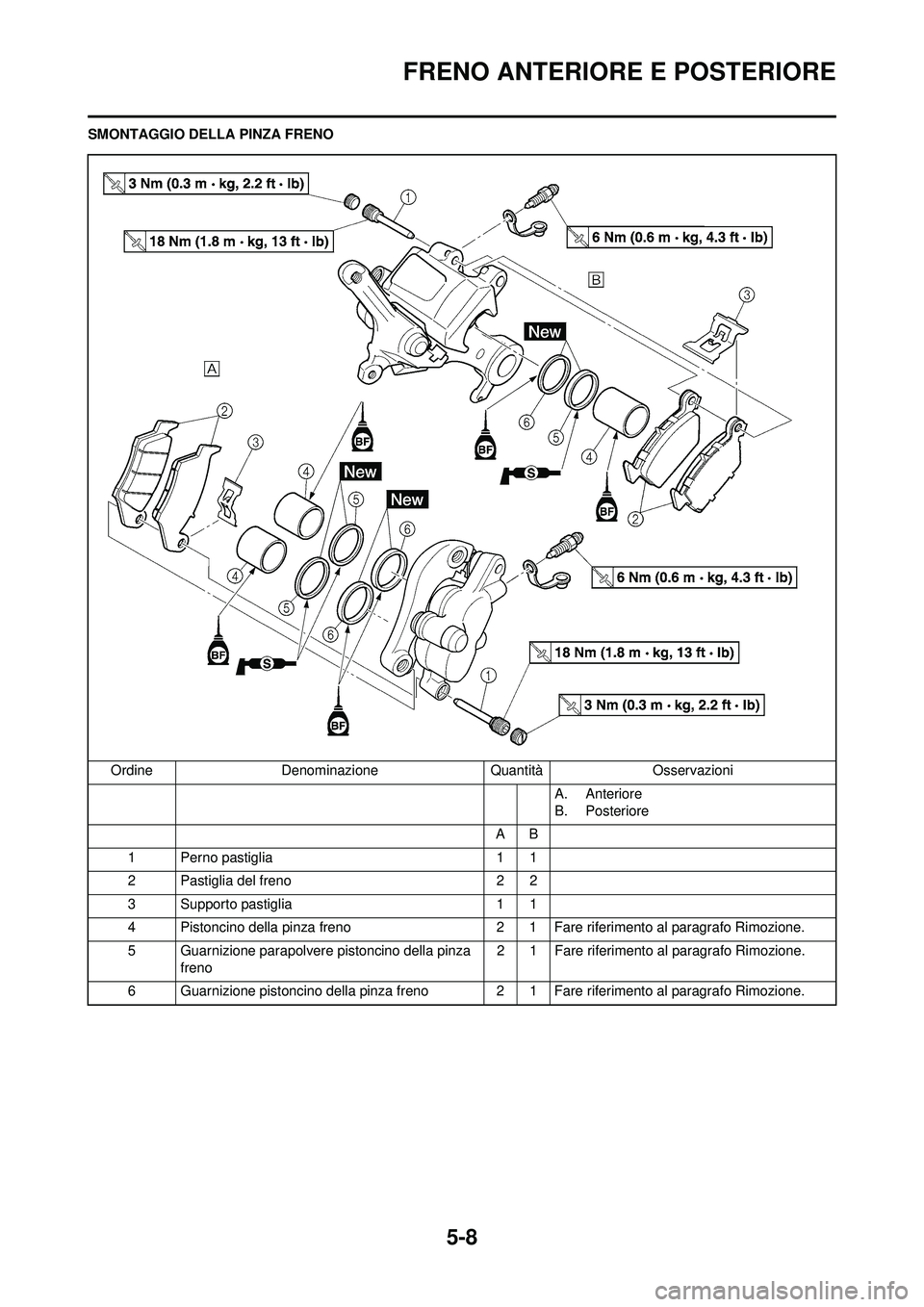

5-8
FRENO ANTERIORE E POSTERIORE
SMONTAGGIO DELLA PINZA FRENOOrdine Denominazione Quantità Osservazioni A. Anteriore
B. Posteriore
AB
1 Perno pastiglia 1 1
2 Pastiglia del freno 2 2
3 Supporto pastiglia 1 1
4 Pistoncino della pinza freno 2 1 Fare riferimento al paragrafo Rimozione.
5 Guarnizione parapolvere pistoncino della pinza freno 2 1 Fare riferimento al paragrafo Rimozione.
6 Guarnizione pistoncino della pinza freno 2 1 Fare riferimento al paragrafo Rimozione.

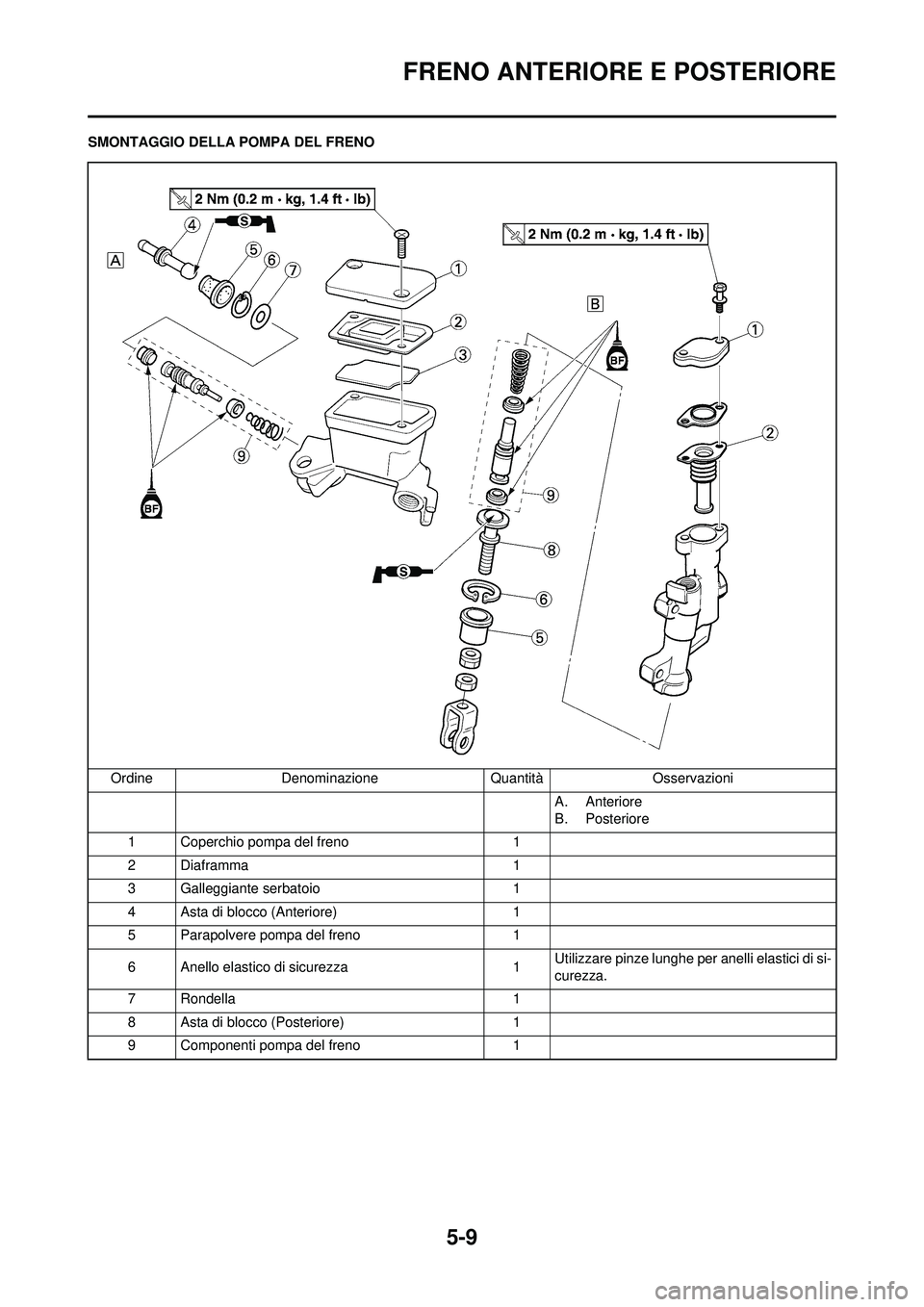

5-9
FRENO ANTERIORE E POSTERIORE
SMONTAGGIO DELLA POMPA DEL FRENOOrdine Denominazione Quantità Osservazioni A. Anteriore
B. Posteriore
1 Coperchio pompa del freno 1
2Diaframma 1
3 Galleggiante serbatoio 1
4 Asta di blocco (Anteriore) 1
5 Parapolvere pompa del freno 1
6 Anello elastico di sicurezza 1Utilizzare pinze lunghe per anelli elastici di si-
curezza.
7 Rondella 1
8 Asta di blocco (Posteriore) 1
9 Componenti pompa del freno 1

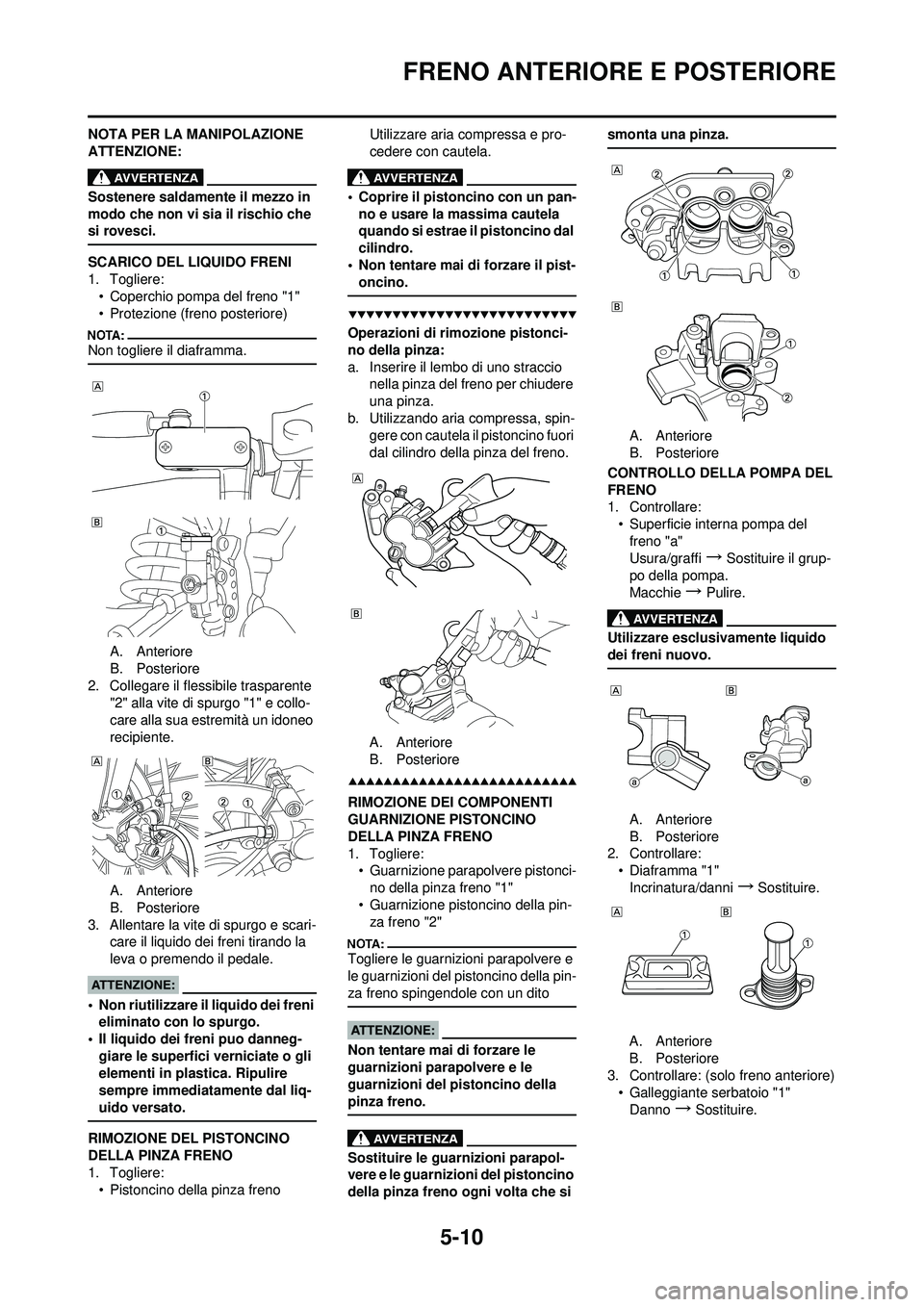

5-10
FRENO ANTERIORE E POSTERIORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Sostenere saldamente il mezzo in
modo che non vi sia il rischio che
si rovesci.
SCARICO DEL LIQUIDO FRENI
1. Togliere:• Coperchio pompa del freno "1"
• Protezione (freno posteriore)
Non togliere il diaframma.
A. Anteriore
B. Posteriore
2. Collegare il flessibile trasparente "2" alla vite di spurgo "1" e collo-
care alla sua estremità un idoneo
recipiente.
A. Anteriore
B. Posteriore
3. Allentare la vite di spurgo e scari- care il liquido dei freni tirando la
leva o premendo il pedale.
• Non riutilizzare il liquido dei freni eliminato con lo spurgo.
• Il liquido dei freni puo danneg- giare le superfici verniciate o gli
elementi in plastica. Ripulire
sempre immediatamente dal liq-
uido versato.
RIMOZIONE DEL PISTONCINO
DELLA PINZA FRENO
1. Togliere:• Pistoncino della pinza freno Utilizzare aria compressa e pro-
cedere con cautela.
• Coprire il pistoncino con un pan-
no e usare la massima cautela
quando si estrae il pistoncino dal
cilindro.
• Non tentare mai di forzare il pist- oncino.
Operazioni di rimozione pistonci-
no della pinza:
a. Inserire il lembo di uno straccio nella pinza del freno per chiudere
una pinza.
b. Utilizzando aria compressa, spin- gere con cautela il pistoncino fuori
dal cilindro della pinza del freno.
A. Anteriore
B. Posteriore
RIMOZIONE DEI COMPONENTI
GUARNIZIONE PISTONCINO
DELLA PINZA FRENO
1. Togliere:• Guarnizione parapolvere pistonci-
no della pinza freno "1"
• Guarnizione pistoncino della pin- za freno "2"
Togliere le guarnizioni parapolvere e
le guarnizioni del pistoncino della pin-
za freno spingendole con un dito
Non tentare mai di forzare le
guarnizioni parapolvere e le
guarnizioni del pistoncino della
pinza freno.
Sostituire le guarnizioni parapol-
vere e le guarnizioni del pistoncino
della pinza freno ogni volta che si smonta una pinza.
A. Anteriore
B. Posteriore
CONTROLLO DELLA POMPA DEL
FRENO
1. Controllare: • Superficie interna pompa del freno "a"
Usura/graffi
→ Sostituire il grup-
po della pompa.
Macchie
→ Pulire.
Utilizzare esclusivamente liquido
dei freni nuovo.
A. Anteriore
B. Posteriore
2. Controllare:
• Diaframma "1"Incrinatura/danni
→Sostituire.
A. Anteriore
B. Posteriore
3. Controllare: (solo freno anteriore) • Galleggiante serbatoio "1"
Danno
→Sostituire.

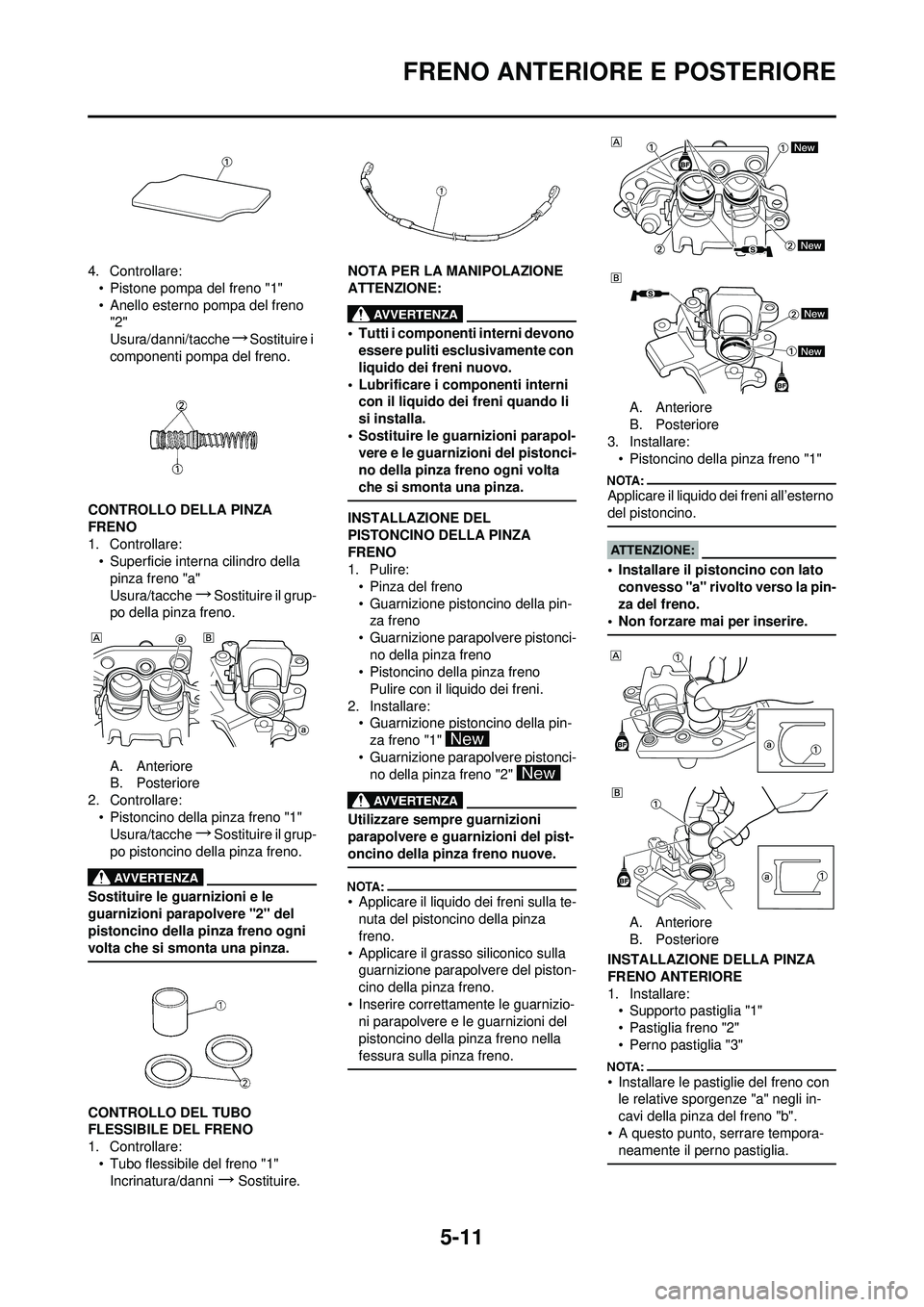

5-11
FRENO ANTERIORE E POSTERIORE
4. Controllare:• Pistone pompa del freno "1"
• Anello esterno pompa del freno "2"
Usura/danni/tacche
→Sostituire i
componenti pompa del freno.
CONTROLLO DELLA PINZA
FRENO
1. Controllare: • Superficie interna cilindro della
pinza freno "a"
Usura/tacche
→Sostituire il grup-
po della pinza freno.
A. Anteriore
B. Posteriore
2. Controllare: • Pistoncino della pinza freno "1"Usura/tacche
→Sostituire il grup-
po pistoncino della pinza freno.
Sostituire le guarnizioni e le
guarnizioni parapolvere "2" del
pistoncino della pinza freno ogni
volta che si smonta una pinza.
CONTROLLO DEL TUBO
FLESSIBILE DEL FRENO
1. Controllare: • Tubo flessibile del freno "1"Incrinatura/danni
→Sostituire. NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
• Tutti i componenti interni devono
essere puliti esclusivamente con
liquido dei freni nuovo.
• Lubrificare i componenti interni con il liquido dei freni quando li
si installa.
• Sostituire le guarnizioni parapol- vere e le guarnizioni del pistonci-
no della pinza freno ogni volta
che si smonta una pinza.
INSTALLAZIONE DEL
PISTONCINO DELLA PINZA
FRENO
1. Pulire:• Pinza del freno
• Guarnizione pistoncino della pin-za freno
• Guarnizione parapolvere pistonci- no della pinza freno
• Pistoncino della pinza freno
Pulire con il liquido dei freni.
2. Installare: • Guarnizione pistoncino della pin-
za freno "1"
• Guarnizione parapolvere pistonci- no della pinza freno "2"
Utilizzare sempre guarnizioni
parapolvere e guarnizioni del pist-
oncino della pinza freno nuove.
• Applicare il liquido dei freni sulla te-nuta del pistoncino della pinza
freno.
• Applicare il grasso siliconico sulla guarnizione parapolvere del piston-
cino della pinza freno.
• Inserire correttamente le guarnizio- ni parapolvere e le guarnizioni del
pistoncino della pinza freno nella
fessura sulla pinza freno.
A. Anteriore
B. Posteriore
3. Installare:
• Pistoncino della pinza freno "1"
Applicare il liquido dei freni all’esterno
del pistoncino.
• Installare il pistoncino con lato convesso "a" rivolto verso la pin-
za del freno.
• Non forzare mai per inserire.
A. Anteriore
B. Posteriore
INSTALLAZIONE DELLA PINZA
FRENO ANTERIORE
1. Installare: • Supporto pastiglia "1"
• Pastiglia freno "2"
• Perno pastiglia "3"
• Installare le pastiglie del freno con le relative sporgenze "a" negli in-
cavi della pinza del freno "b".
• A questo punto, serrare tempora- neamente il perno pastiglia.

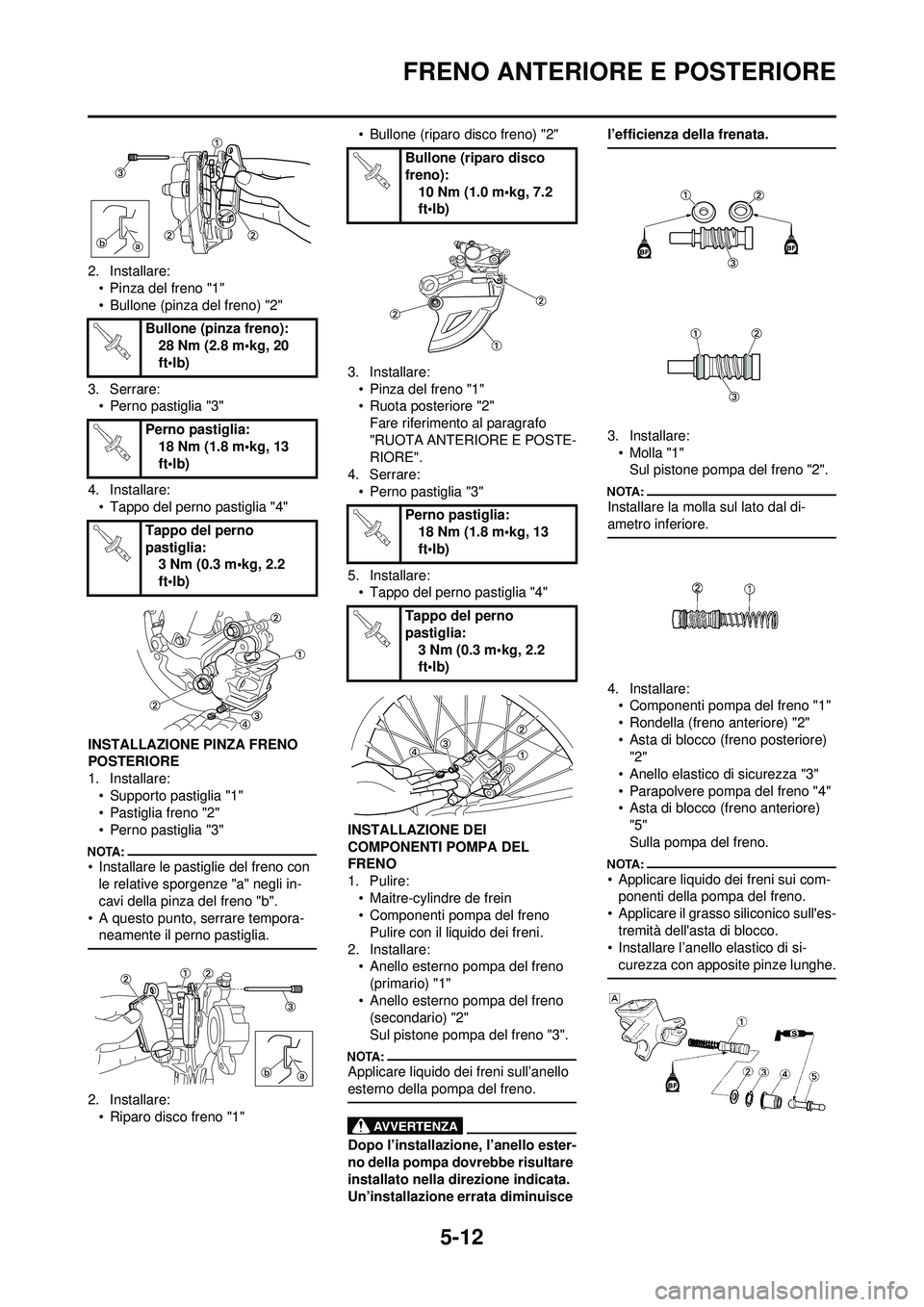

5-12
FRENO ANTERIORE E POSTERIORE
2. Installare:• Pinza del freno "1"
• Bullone (pinza del freno) "2"
3. Serrare: • Perno pastiglia "3"
4. Installare: • Tappo del perno pastiglia "4"
INSTALLAZIONE PINZA FRENO
POSTERIORE
1. Installare: • Supporto pastiglia "1"
• Pastiglia freno "2"
• Perno pastiglia "3"
• Installare le pastiglie del freno con le relative sporgenze "a" negli in-
cavi della pinza del freno "b".
• A questo punto, serrare tempora- neamente il perno pastiglia.
2. Installare:
• Riparo disco freno "1" • Bullone (riparo disco freno) "2"
3. Installare: • Pinza del freno "1"
• Ruota posteriore "2"Fare riferimento al paragrafo
"RUOTA ANTERIORE E POSTE-
RIORE".
4. Serrare: • Perno pastiglia "3"
5. Installare: • Tappo del perno pastiglia "4"
INSTALLAZIONE DEI
COMPONENTI POMPA DEL
FRENO
1. Pulire: • Maitre-cylindre de frein
• Componenti pompa del frenoPulire con il liquido dei freni.
2. Installare: • Anello esterno pompa del freno
(primario) "1"
• Anello esterno pompa del freno (secondario) "2"
Sul pistone pompa del freno "3".
Applicare liquido dei freni sull’anello
esterno della pompa del freno.
Dopo l’installazione, l’anello ester-
no della pompa dovrebbe risultare
installato nella direzione indicata.
Un’installazione errata diminuisce l’efficienza della frenata.
3. Installare:
•Molla "1"Sul pistone pompa del freno "2".
Installare la molla sul lato dal di-
ametro inferiore.
4. Installare:• Componenti pompa del freno "1"
• Rondella (freno anteriore) "2"
• Asta di blocco (freno posteriore) "2"
• Anello elastico di sicurezza "3"
• Parapolvere pompa del freno "4"
• Asta di blocco (freno anteriore) "5"
Sulla pompa del freno.
• Applicare liquido dei freni sui com-ponenti della pompa del freno.
• Applicare il grasso siliconico sull'es- tremità dell'asta di blocco.
• Installare l’anello elastico di si-
curezza con apposite pinze lunghe.
Bullone (pinza freno): 28 Nm (2.8 m•kg, 20
ft•lb)
Perno pastiglia: 18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia: 3 Nm (0.3 m•kg, 2.2
ft•lb)
Bullone (riparo disco
freno):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Perno pastiglia: 18 Nm (1.8 m•kg, 13
ft•lb)
Tappo del perno
pastiglia: 3 Nm (0.3 m•kg, 2.2
ft•lb)

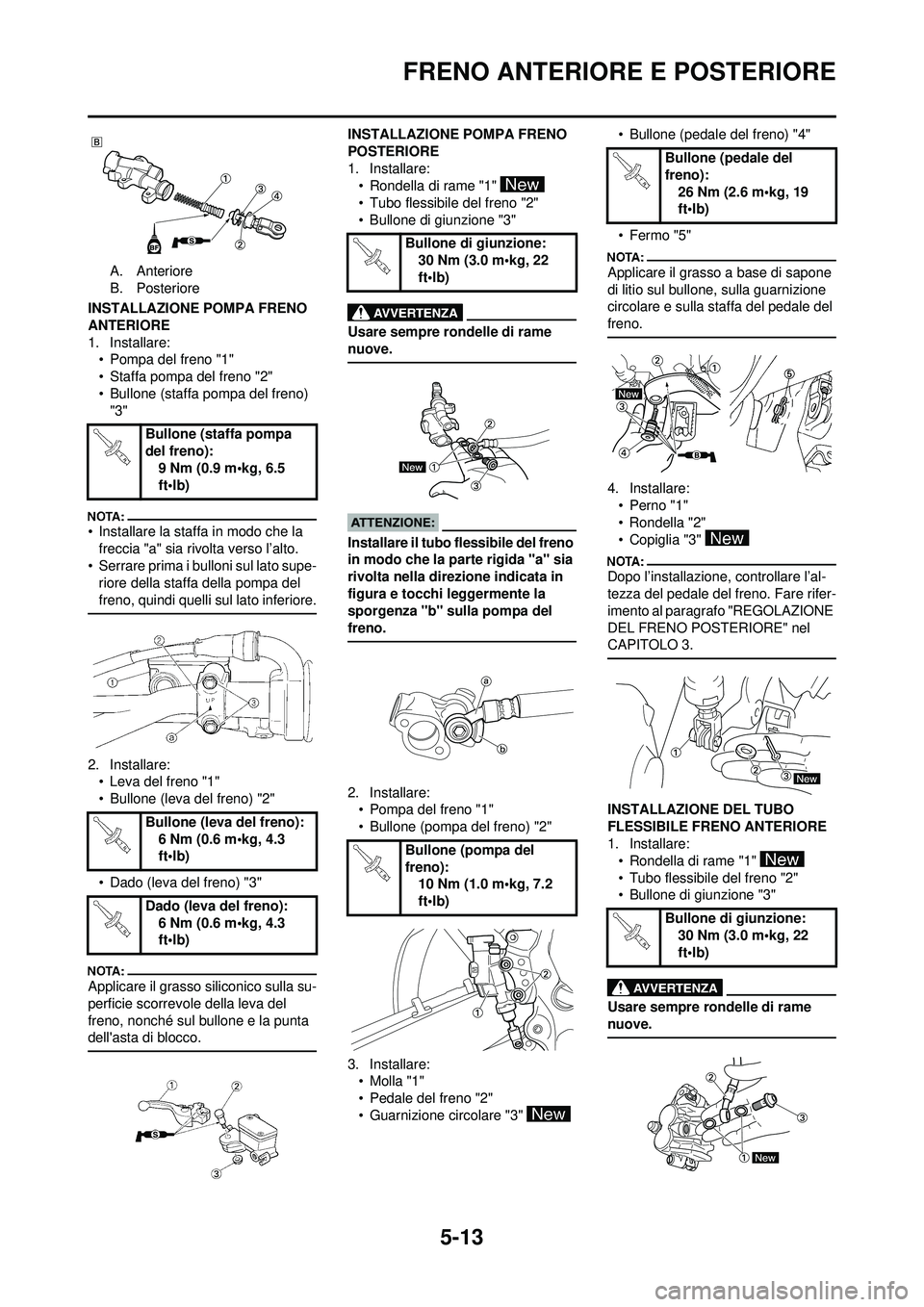

5-13
FRENO ANTERIORE E POSTERIORE
A. Anteriore
B. Posteriore
INSTALLAZIONE POMPA FRENO
ANTERIORE
1. Installare: • Pompa del freno "1"
• Staffa pompa del freno "2"
• Bullone (staffa pompa del freno) "3"
• Installare la staffa in modo che la
freccia "a" sia rivolta verso l’alto.
• Serrare prima i bulloni sul lato supe- riore della staffa della pompa del
freno, quindi quelli sul lato inferiore.
2. Installare:• Leva del freno "1"
• Bullone (leva del freno) "2"
• Dado (leva del freno) "3"
Applicare il grasso siliconico sulla su-
perficie scorrevole della leva del
freno, nonché sul bullone e la punta
dell'asta di blocco.
INSTALLAZIONE POMPA FRENO
POSTERIORE
1. Installare:• Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.
Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pompa del
freno.
2. Installare:• Pompa del freno "1"
• Bullone (pompa del freno) "2"
3. Installare: •Molla "1"
• Pedale del freno "2"
• Guarnizione circolare "3" • Bullone (pedale del freno) "4"
•Fermo "5"
Applicare il grasso a base di sapone
di litio sul bullone, sulla guarnizione
circolare e sulla staffa del pedale del
freno.
4. Installare:
• Perno "1"
• Rondella "2"
• Copiglia "3"
Dopo l’installazione, controllare l’al-
tezza del pedale del freno. Fare rifer-
imento al paragrafo "REGOLAZIONE
DEL FRENO POSTERIORE" nel
CAPITOLO 3.
INSTALLAZIONE DEL TUBO
FLESSIBILE FRENO ANTERIORE
1. Installare:
• Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.
Bullone (staffa pompa
del freno): 9 Nm (0.9 m•kg, 6.5
ft•lb)
Bullone (leva del freno): 6 Nm (0.6 m•kg, 4.3
ft•lb)
Dado (leva del freno): 6 Nm (0.6 m•kg, 4.3
ft•lb)
Bullone di giunzione:30 Nm (3.0 m•kg, 22
ft•lb)
Bullone (pompa del
freno): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (pedale del
freno):
26 Nm (2.6 m•kg, 19
ft•lb)
Bullone di giunzione: 30 Nm (3.0 m•kg, 22
ft•lb)

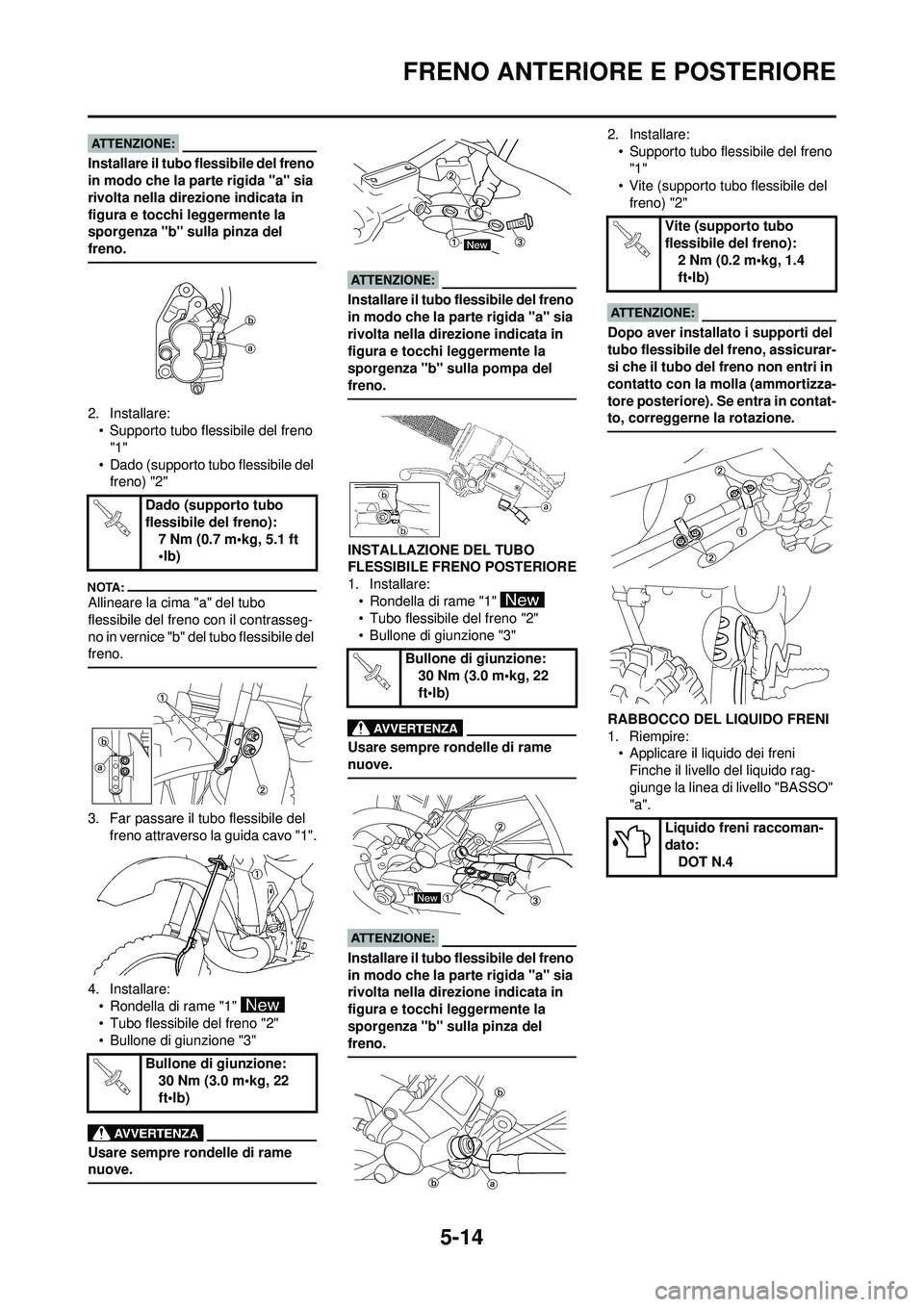

5-14
FRENO ANTERIORE E POSTERIORE
Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pinza del
freno.
2. Installare:• Supporto tubo flessibile del freno
"1"
• Dado (supporto tubo flessibile del freno) "2"
Allineare la cima "a" del tubo
flessibile del freno con il contrasseg-
no in vernice "b" del tubo flessibile del
freno.
3. Far passare il tubo flessibile del
freno attraverso la guida cavo "1".
4. Installare: • Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.
Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pompa del
freno.
INSTALLAZIONE DEL TUBO
FLESSIBILE FRENO POSTERIORE
1. Installare:• Rondella di rame "1"
• Tubo flessibile del freno "2"
• Bullone di giunzione "3"
Usare sempre rondelle di rame
nuove.
Installare il tubo flessibile del freno
in modo che la parte rigida "a" sia
rivolta nella direzione indicata in
figura e tocchi leggermente la
sporgenza "b" sulla pinza del
freno.
2. Installare:• Supporto tubo flessibile del freno "1"
• Vite (supporto tubo flessibile del
freno) "2"
Dopo aver installato i supporti del
tubo flessibile del freno, assicurar-
si che il tubo del freno non entri in
contatto con la molla (ammortizza-
tore posteriore). Se entra in contat-
to, correggerne la rotazione.
RABBOCCO DEL LIQUIDO FRENI
1. Riempire:• Applicare il liquido dei freni
Finche il livello del liquido rag-
giunge la linea di livello "BASSO"
"a".
Dado (supporto tubo
flessibile del freno):
7 Nm (0.7 m•kg, 5.1 ft
•lb)
Bullone di giunzione: 30 Nm (3.0 m•kg, 22
ft•lb)
Bullone di giunzione:30 Nm (3.0 m•kg, 22
ft•lb)
Vite (supporto tubo
flessibile del freno):2 Nm (0.2 m•kg, 1.4
ft•lb)
Liquido freni raccoman-
dato: DOT N.4

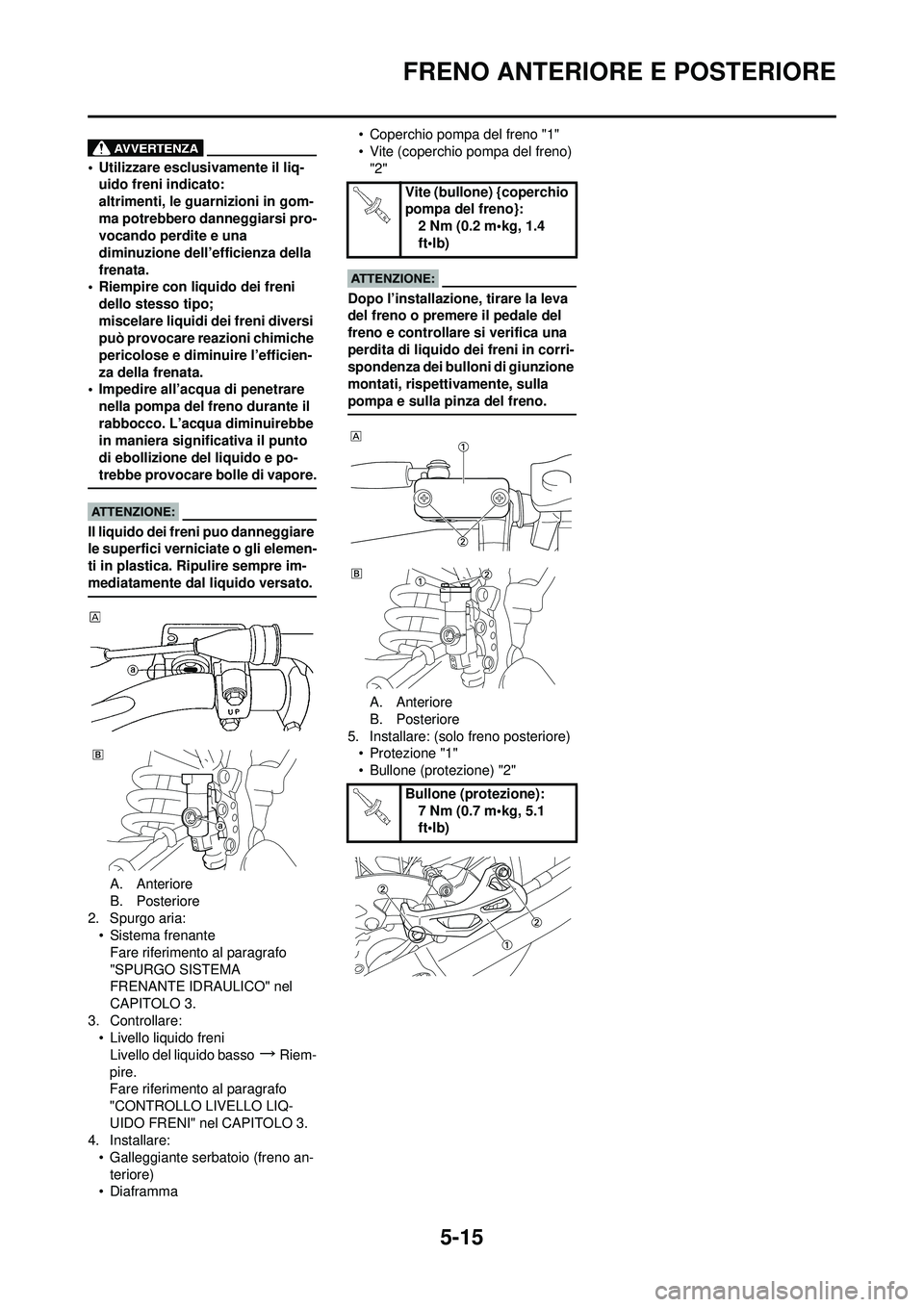

5-15
FRENO ANTERIORE E POSTERIORE
• Utilizzare esclusivamente il liq-uido freni indicato:
altrimenti, le guarnizioni in gom-
ma potrebbero danneggiarsi pro-
vocando perdite e una
diminuzione dell’efficienza della
frenata.
• Riempire con liquido dei freni
dello stesso tipo;
miscelare liquidi dei freni diversi
può provocare reazioni chimiche
pericolose e diminuire l’efficien-
za della frenata.
• Impedire all’acqua di penetrare
nella pompa del freno durante il
rabbocco. L’acqua diminuirebbe
in maniera significativa il punto
di ebollizione del liquido e po-
trebbe provocare bolle di vapore.
Il liquido dei freni puo danneggiare
le superfici verniciate o gli elemen-
ti in plastica. Ripulire sempre im-
mediatamente dal liquido versato.
A. Anteriore
B. Posteriore
2. Spurgo aria: • Sistema frenante
Fare riferimento al paragrafo
"SPURGO SISTEMA
FRENANTE IDRAULICO" nel
CAPITOLO 3.
3. Controllare: • Livello liquido freni
Livello del liquido basso
→Riem-
pire.
Fare riferimento al paragrafo
"CONTROLLO LIVELLO LIQ-
UIDO FRENI" nel CAPITOLO 3.
4. Installare:
• Galleggiante serbatoio (freno an-teriore)
•Diaframma • Coperchio pompa del freno "1"
• Vite (coperchio pompa del freno)
"2"
Dopo l’installazione, tirare la leva
del freno o premere il pedale del
freno e controllare si verifica una
perdita di liquido dei freni in corri-
spondenza dei bulloni di giunzione
montati, rispettivamente, sulla
pompa e sulla pinza del freno.
A. Anteriore
B. Posteriore
5. Installare: (solo freno posteriore) • Protezione "1"
• Bullone (protezione) "2"
Vite (bullone) {coperchio
pompa del freno}:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Bullone (protezione): 7 Nm (0.7 m•kg, 5.1
ft•lb)
