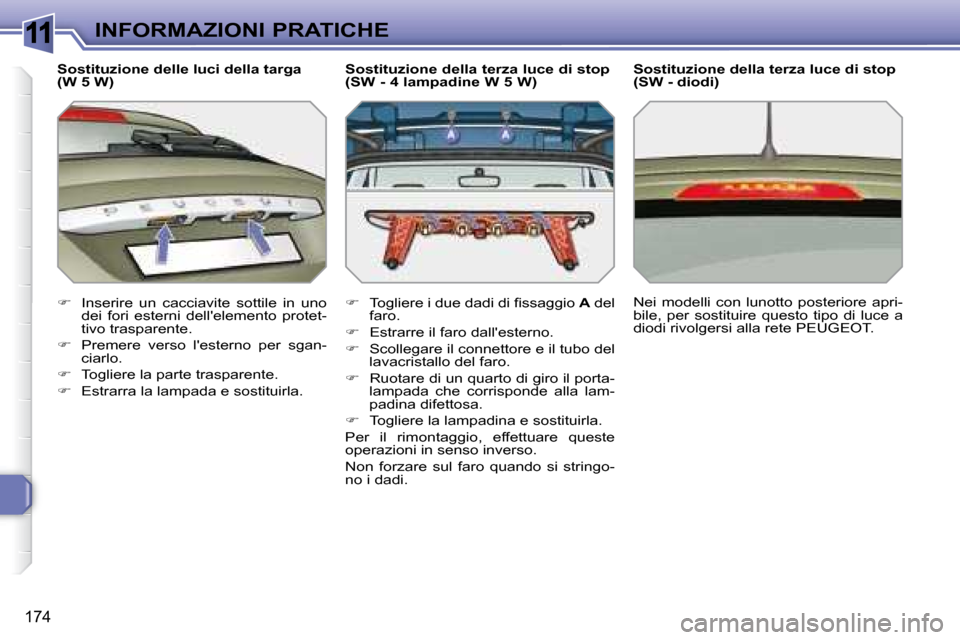

Sostituzione delle luci della targa
(W 5 W)

 Inserire un cacciavite sottile in uno
dei fori esterni dell'elemento protet-
tivo trasparente.

 Premere verso l'esterno per sgan-
ciarlo.

 Togliere la parte trasparente.

 Estrarra la lampada e sostituirla. Sostituzione della terza luce di stop
(SW - 4 lampadine W 5 W)

 Togliere i due dadi di fi ssaggio A del
faro.

 Estrarre il faro dall'esterno.

 Scollegare il connettore e il tubo del
lavacristallo del faro.

 Ruotare di un quarto di giro il porta-
lampada che corrisponde alla lam-
padina difettosa.

 Togliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Non forzare sul faro quando si stringo-
no i dadi. Sostituzione della terza luce di stop
(SW - diodi)
Nei modelli con lunotto posteriore apri-
bile, per sostituire questo tipo di luce a
diodi rivolgersi alla rete PEUGEOT .

11
!
i
175
INFORMAZIONI PRATICHE
PEUGEOT declina ogni responsa-
bilità per le spese derivanti dalla
riparazione del veicolo o per i dis-
funzionamenti risultanti dall'instal-
lazione di accessori ausiliari non
forniti, non consigliati da PEUGEOT
e non installati secondo le pres-
crizioni, in particolare quando il
consumo degli apparecchi supple-
mentari supera 10 milliampère.
Installazione di accessori
elettrici
Il circuito elettrico del veicolo è
concepito per funzionare con le do-
tazioni di serie o opzionali.
Prima di installare altre dotazioni o
accessori elettrici sul veicolo, rivol-
gersi alla rete PEUGEOT .
SOSTITUZIONE DI UN FUSIBILE
Modo operativo per la sostituzione di un
fusibile difettoso con un fusibile nuovo
per ovviare ad un guasto della funzione
corrispondente.
Accesso agli attrezzi
La pinza di estrazione e i fusibili di ri-
cambio sono inseriti sul retro del co-
perchio della scatola portafusibili del
cruscotto.
Per accedervi:

 ruotare la vite di un quarto di giro a
sinistra,

 sganciare il coperchio tirando la parte
superiore destra,

 togliere completamente il coperchio,

 estrarre la pinza.
Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre
conoscere la causa del guasto e porvi
rimedio.

 Individuare il fusibile difettoso esa-
minando lo stato del suo fi lamento.

 Utilizzare la speciale pinza per es-
trarre il fusibile dalla sua sede.

 Sostituire sempre il fusibile difettoso
con un fusibile di uguale intensità.

 Verifi care che il numero inciso sulla
scatola, l'intensità incisa sulla parte
superiore coincidano con le tabelle
di seguito riportate.
Buono Cattivo

11
176
INFORMAZIONI PRATICHE
Fusibili nel cruscotto
La scatola portafusibili è collocata nella
parte inferiore del cruscotto (lato sinis-
tro).
Accesso ai fusibili

 vedere il paragrafo "Accesso agli at-
trezzi". Tabelle dei fusibili

Fusibile N° Intensita Funzioni

G36 30 A Sedili riscaldabili conducente e passeggero

G37 5 A Scatola di servitù rimorchio

G38 30 A Scatola di memoria sedile conducente

G39 30 A Alimentazione scatola di servitù rimorchio

G40 30 A Amplifi catore Hi-Fi

Fusibile N° Intensita Funzioni

F1 15 A Tergicristalli posteriore

F2 - Non utilizzato

F3 5 A Calcolatore airbag e pretensionatori pirotecnici

F4 10 A Contattori pedale della frizione e bi-funzione freno,
retrovisore interno elettrocromatico, climatizzatore,
sensore d'angolo volante, cambio automatico,
scatola di commutazione e protezione

F5 30 A Alzacristalli sequenziali anteriori, alimentazione
retrovisori richiudibili, tendina di protezione del tetto
in cristallo panoramico

F6 30 A Alzacristalli sequenziali posteriori

F7 5 A Plafoniere anteriore e posteriore, luci di lettura
carte,
luci di lettura posteriori, luce parasole, illumina zione
scomparto portaoggetti, torcia portatile.

11
177
INFORMAZIONI PRATICHE

Fusibile N° Intensita Funzioni

F8 20 A Autoradio, radiotelefono, caricatore CD, display
multifunzione, rilevazione sottogonfi aggio

F9 30 A Prese 12 V anteriore, accendisigari

F10 15 A Comandi sottovolante, sirena di allarme,
calcolatore allarme

F11 15 A Contattore antifurto bassa corrente

F12 15 A Quadro strumenti, display spie della cintura e
dell'airbag frontale passeggero, climatizzatore,
scatola di memoria sedile conducente, contattori de
l
sedile posteriore di seconda fi la, modulo scuola gu ida

F13 5 A Scatola di servitù motore, airbag, leva del cambio
manuale pilotato

F14 15 A Display multifunzione, amplifi catore, kit vivavoce
,
sensore pioggia/luminosità, calcolatore aiuto al
parcheggio, scatola di servitù rimorchio, allarme d i
superamento involontario della segnalatica orizzont ale

F15 30 A Bloccaggio e bloccaggio a doppia azione

F17 40 A Sbrinamento lunotto posteriore e retrovisori esterni

SH - Shunt PARC.

11
178
INFORMAZIONI PRATICHE
Fusibili nel vano motore
La scatola portafusibili è collocata nel
vano motore accando alla batteria (lato
sinistro).
Accesso ai fusibili

 Sgancaire il coperchio

 Sostituire il fusibile (vedere paragrafo
corrispondente)

 Una volta effettuato l'intervento, ri-
chiudere accuratamente il coper-
chio per garantire la tenuta ermetica
della scatola portafusibili. Tabella dei fusibili

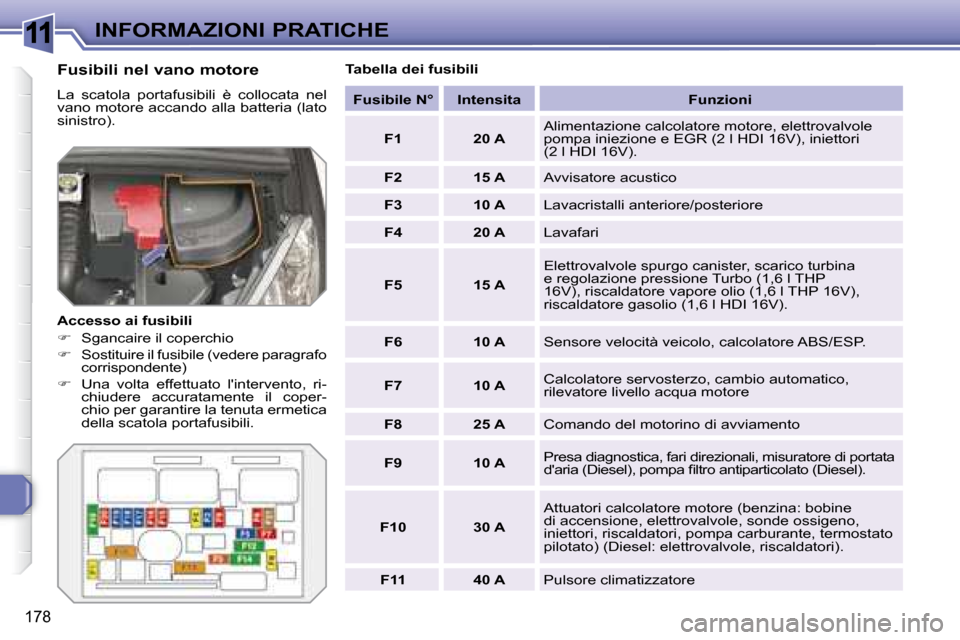

Fusibile N° Intensita Funzioni

F1 20 A Alimentazione calcolatore motore, elettrovalvole
pompa iniezione e EGR (2 l HDI 16V), iniettori
(2 l HDI 16V).

F2 15 A Avvisatore acustico

F3 10 A Lavacristalli anteriore/posteriore

F4 20 A Lavafari

F5 15 A Elettrovalvole spurgo canister, scarico turbina
e regolazione pressione Turbo (1,6 l THP
16V), riscaldatore vapore olio (1,6 l THP 16V),
riscaldatore gasolio (1,6 l HDI 16V).

F6 10 A Sensore velocità veicolo, calcolatore ABS/ESP.

F7 10 A Calcolatore servosterzo, cambio automatico,
rilevatore livello acqua motore

F8 25 A Comando del motorino di avviamento

F9 10 A Presa diagnostica, fari direzionali, misuratore di
portata
d'aria (Diesel), pompa fi ltro antiparticolato (Dies el).

F10 30 A Attuatori calcolatore motore (benzina: bobine
di accensione, elettrovalvole, sonde ossigeno,
iniettori, riscaldatori, pompa carburante, termostato
pilotato) (Diesel: elettrovalvole, riscaldatori).

F11 40 A Pulsore climatizzatore

11
179
INFORMAZIONI PRATICHE

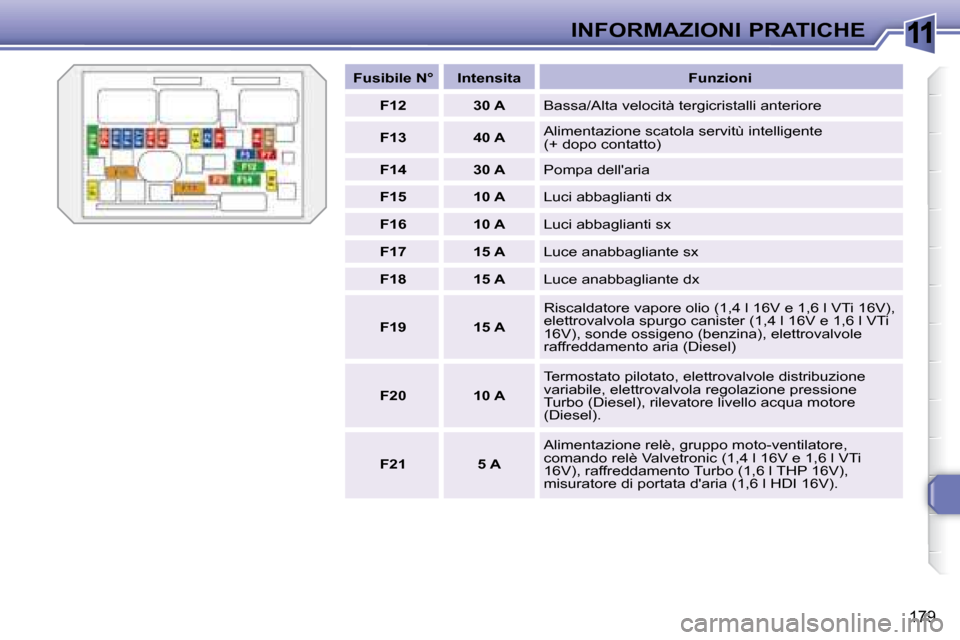

Fusibile N° Intensita Funzioni

F12 30 A Bassa/Alta velocità tergicristalli anteriore

F13 40 A Alimentazione scatola servitù intelligente
(+ dopo contatto)

F14 30 A Pompa dell'aria

F15 10 A Luci abbaglianti dx

F16 10 A Luci abbaglianti sx

F17 15 A Luce anabbagliante sx

F18 15 A Luce anabbagliante dx

F19 15 A Riscaldatore vapore olio (1,4 l 16V e 1,6 l VTi 16V),
elettrovalvola spurgo canister (1,4 l 16V e 1,6 l VTi
16V), sonde ossigeno (benzina), elettrovalvole
raffreddamento aria (Diesel)

F20 10 A Termostato pilotato, elettrovalvole distribuzione
variabile, elettrovalvola regolazione pressione
Turbo (Diesel), rilevatore livello acqua motore
(Diesel).

F21 5 A Alimentazione relè, gruppo moto-ventilatore,
comando relè Valvetronic (1,4 l 16V e 1,6 l VTi
16V), raffreddamento Turbo (1,6 l THP 16V),
misuratore di portata d'aria (1,6 l HDI 16V).

11
180
INFORMAZIONI PRATICHE
Tabella dei fusibili mini e midi al di sopra della batteria
Tabella dei fusibili maxi
Fusibile N° Intensita Funzioni

F1 15 A Cambio (manuale pilotato o automatico)

F2 15 A Presa diagnostica, luci diurne

F3 5 A Contattore bi-funzione freno

F4 - Non utilizzato

F5 * 80 A Gruppo elettropompa servosterzo

F6 * 70 A Scatola di riscaldamento (Diesel)

F7 * 100 A Scatola di commutazione e protezione

F8 - Non utilizzato

F9 * 30 A Gruppo elettropompa cambio manuale pilotato

F10 * 30 A Motore elettrico Valvetronic (1,6 l THP 16V).

Fusibile N° Intensita Funzioni

MF1 * 50 A Gruppo moto-ventilatore

MF2 * 50 A Scatola portafusibili abitacolo

MF3 * 80 A Scatola di servitù intelligente

MF4 * - Non utilizzato

MF5 * 50 A Calcolatore ABS/ESP.

MF6 * 30 A Calcolatore ABS/ESP.

MF7 * 80 A Scatola di servitù intelligente

MF8 * - Non utilizzato
* I fusibili maxi sono una protezione
supplementare dei sistemi elettrici.
Qualsiasi intervento sui fusibili maxi
deve essere effettuato dalla rete
PEUGEOT .

11
181
INFORMAZIONI PRATICHE
BATTERIA
Modo operativo per ricaricare una bat-
teria scarica o per riavviare il motore a
partire da un'altra batteria.
Accesso alla batteria Avvio a partire da un'altra
batteria

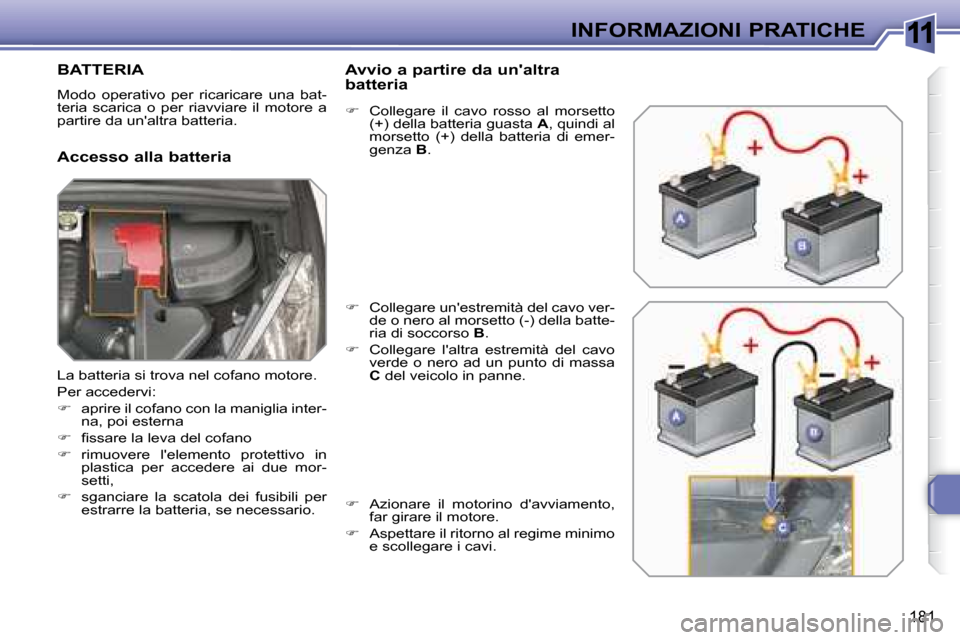

 Collegare il cavo rosso al morsetto
(+) della batteria guasta A , quindi al
morsetto (+) della batteria di emer-
genza B .

 Collegare un'estremità del cavo ver-
de o nero al morsetto (-) della batte-
ria di soccorso B .

 Collegare l'altra estremità del cavo
verde o nero ad un punto di massa

C del veicolo in panne.

 Azionare il motorino d'avviamento,
far girare il motore.

 Aspettare il ritorno al regime minimo
e scollegare i cavi.
La batteria si trova nel cofano motore.
Per accedervi:

 aprire il cofano con la maniglia inter-
na, poi esterna

 fi ssare la leva del cofano

 rimuovere l'elemento protettivo in
plastica per accedere ai due mor-
setti,

 sganciare la scatola dei fusibili per
estrarre la batteria, se necessario.
