i
142
GUIDA
Arresto del veicolo Anomalia di funzionamento
A contatto inserito, l’accensione
di questa spia e il lampeggia-
mento di AUTO , accompagnati
da un segnale acustico e da un
messaggio sul display multifunzione,
segnalano un disfunzionamento del
cambio.
Far verifi care dalla rete PEUGEOT.
Premere necessariamente sul pe-
dale del freno durante l’avviamento
del motore.
In qualsiasi caso di sosta, tirare ob-
bligatoriamente il freno di staziona-
mento per immobilizzare il veicolo.
Se il veicolo è immobilizzato, con
il motore in moto, portare asso-
lutamente la leva del cambio in
folle
N .
Prima di qualsiasi intervento nel
vano motore, verifi care che la leva
del cambio sia in folle N e il freno
di stazionamento sia tirato. A contatto inserito, l’accensio-
ne della spia sopra riportata e
di questa spia, accompagnata
da un segnale acustico e da un
messaggio sul display multifunzione,
segnalano un disfunzionamento dell’as-
sistenza alla partenza in salita.
Far verifi care dalla rete PEUGEOT.
Modalità Sport

 Dopo aver selezionato il modo se-
quenziale o il modo automatico,
premere il pulsante S per attivare la
modalità Sport che offrirà uno stile
di guida più dinamico.

S appare accanto alla marcia
inserita sul display del quadro
strumenti.

 Premere ancora il pulsante S per di-
sattivarla.

S scompare dal display del quadro stru-
menti.
La modalità Sport viene disattivata
ad ogni interruzione del contatto. Prima di spegnere il motore, si può sce-
gliere di:
- passare in posizione
N ,
- lasciare la marcia inserita; in que- sto caso il veicolo non potrà essere
spostato.
In entrambi i casi, occorre necessaria-
mente tirare il freno di stazionamento
per immobilizzare il veicolo.

143
GUIDA

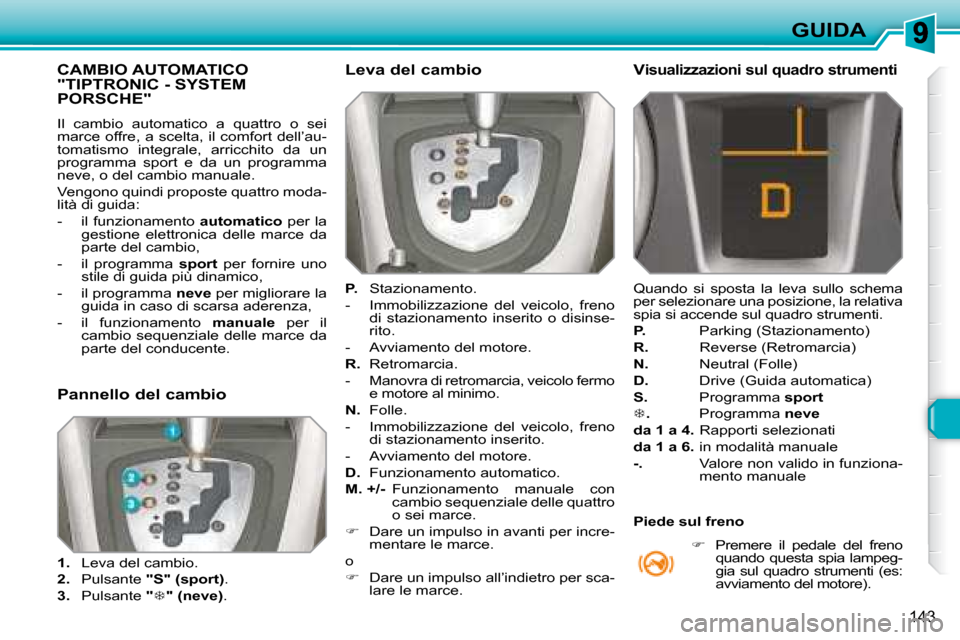

CAMBIO AUTOMATICO "TIPTRONIC - SYSTEM PORSCHE"
Il cambio automatico a quattro o sei
marce offre, a scelta, il comfort dell’au-
tomatismo integrale, arricchito da un
programma sport e da un programma
neve, o del cambio manuale.
Vengono quindi proposte quattro moda-
lità di guida:
- il funzionamento automatico per la
gestione elettronica delle marce da
parte del cambio,
- il programma sport per fornire uno
stile di guida più dinamico,
- il programma neve per migliorare la
guida in caso di scarsa aderenza,
- il funzionamento manuale per il
cambio sequenziale delle marce da
parte del conducente.
Leva del cambio

P. Stazionamento.
- Immobilizzazione del veicolo, freno di stazionamento inserito o disinse-
rito.
- Avviamento del motore.

R. Retromarcia.
- Manovra di retromarcia, veicolo fermo e motore al minimo.

N. Folle.
- Immobilizzazione del veicolo, freno di stazionamento inserito.
- Avviamento del motore.

D. Funzionamento automatico.

M. +/- Funzionamento manuale con
cambio sequenziale delle quattro
o sei marce.

 Dare un impulso in avanti per incre-
mentare le marce.
o

 Dare un impulso all’indietro per sca-
lare le marce.
Visualizzazioni sul quadro strumenti
Quando si sposta la leva sullo schema
per selezionare una posizione, la relativa
spia si accende sul quadro strumenti.

P. Parking (Stazionamento)

R. Reverse (Retromarcia)

N. Neutral (Folle)

D. Drive (Guida automatica)

S. Programma sport

 . Programma neve

da 1 a 4. Rapporti selezionati

da 1 a 6. in modalità manuale

-. Valore non valido in funziona-
mento manuale

 Premere il pedale del freno
quando questa spia lampeg-
gia sul quadro strumenti (es:
avviamento del motore).
Pannello del cambio

1. Leva del cambio.

2. Pulsante "S" (sport) .

3. Pulsante "

" (neve) . Piede sul freno

!
!
i
144
GUIDA
Avviamento del veicolo

 Inserire il freno di stazionamento.

 Selezionare la posizione P o N .

 Avviare il motore.
In caso contrario, si è avvertiti da un
segnale acustico, accompagnato da un
messaggio sul display multifunzione.

 Con il motore in moto, premere sul
pedale del freno.

 Disinserire il freno di stazionamento.

 Selezionare la posizione R , D o M ,

 Rilasciare progressivamente il pe-
dale del freno.
Il veicolo si mette immediatamente in
moto.
Se con il veicolo in marcia si selezio-
na inavvertitamente la posizione N ,
far rallentare il motore poi seleziona-
re la posizione D per accelerare. Il cambio funziona allora in modo autoa-
dattativo, senza intervento del condu-
cente. Seleziona in modo permanente
la marcia che meglio si adatta allo stile
di guida, al profi lo della strada ed al ca-
rico del veicolo.
Per ottenere un’accelerazione massima
senza toccare la leva, premere a fondo
sul pedale dell’acceleratore (kick down).
Il cambio passa automaticamente al
rapporto inferiore o mantiene il rapporto
selezionato fi no al regime massimo del
motore.
Durante la frenata, il cambio passa au-
tomaticamente al rapporto inferiore per
offrire un freno motore effi cace.
Quando si solleva bruscamente il piede
dall’acceleratore, il cambio non passerà
al rapporto superiore per migliorare la
sicurezza.
Funzionamento automatico

 Selezionare la posizione D per il
cambio automatico delle quattro o
sei marce.
Appare  sul quadro strumenti.
Programma neve "
 "

 Premere il pulsante "

" dopo aver
avviato il motore.
Il cambio si adegua alla guida su strada
con fondo scivoloso.
Questo programma facilita l’avvio e la mo-
tricità in condizioni di scarsa aderenza. Appare
S sul quadro strumenti.
Programma sport "S"

 Premere il pulsante "S" , dopo aver
avviato il motore.
Il cambio privilegia automaticamente
uno stile di guida dinamico.
Non selezionare mai la posizione N
quando il veicolo è in marcia.
Non selezionare mai le posizioni P
o R , se il veicolo non è completa-
mente fermo.
Con il motore al minimo e con i
freni disinseriti, se è selezionata
la posizione
R , D o M , il veicolo
si sposta anche senza intervenire
sull’acceleratore.
Non lasciare mai bambini senza
sorveglianza all’interno del veicolo
quando il motore è in moto.
In caso di operazioni di manuten-
zione con il motore in moto inserire
il freno di stazionamento e selezio-
nare la posizione P .
Programmi sport e neve
Questi due programmi specifi ci com-
pletano il funzionamento automatico in
condizioni di utilizzo molto particolari.
Ritorno al funzionamento
automatico

 In ogni momento, premere nuova-
mente il pulsante selezionato per di-
sattivare il programma selezionato e
tornare al modo autoadattativo.

!i
145
GUIDA
Arresto del veicolo
Prima di spegnere il motore, è possibile
passare nella posizione P o N per tro-
varsi in folle.
Nei due casi, inserire il freno di stazio-
namento per immobilizzare il veicolo.
Anomalia di funzionamento
Con il contatto inserito, l’accen-
sione di questa spia, accompa-
gnata da un segnale acustico
e da un messaggio sul display
multifunzione indica un’anomalia di fun-
zionamento del cambio.
In questo caso, questo passa al modo
emergenza bloccandosi sul terzo rap-
porto. E’ possibile che si senta un forte
urto passando da P a R e da N a R .
Questo urto non presenta rischi per il
cambio.
Non superare i 100 km orari, nei limiti
della normativa locale.
Far verifi care dalla rete PEUGEOT.
In caso di guasto alla batteria, se la
leva è in posizione P , sarà impossi-
bile passare ad un’altra posizione.
Non forzare la leva: si rischia di
danneggiare il cambio.
Funzionamento manuale

 Selezionare la posizione M per cam-
biare le quattro o sei marce in modo

sequenziale .

 Spingere la leva verso il segno + per
passare alla marcia superiore.

 Tirare la leva verso il segno - per
passare alla marcia inferiore.

D scompare e i rapporti selezio-
nati appaiono in successione
sul quadro strumenti.
In caso di sovra o sottore-
gime, la marcia selezionata
lampeggia per qualche secondo, quindi
viene visualizzata la marcia realmente
inserita. Se la leva non si trova nella po-
sizione
P , all’apertura della porta
del conducente o circa 45 secondi
dopo il disinserimento del contatto,
si è avvertiti da un segnale acusti-
co e appare un messaggio.

 Riposizionare la leva nella po-
sizione P ; il segnale acustico
si interrompe e il messaggio
scompare.
Il passaggio da una marcia all’altra av-
viene unicamente se le condizioni di ve-
locità del veicolo ed il regime del motore
lo permettono; altrimenti prevarranno
momentaneamente le leggi del funzio-
namento automatico.
Valore non valido in funzionamento
manuale
Questo simbolo appare se un
rapporto è selezionato male
(selettore tra due posizioni).
Il passaggio dalla posizione D (auto-
matico) alla posizione M (manuale) può
essere realizzato in ogni momento.
Quando il veicolo è fermo o a bassissima
velocità, il cambio seleziona automatica-
mente la marcia M1 .
I programmi sport e neve non funzionano
in modo manuale.

i
146
GUIDA
LIMITATORE DI VELOCITÀ
Sistema che impedisce di superare la
velocità del veicolo programmata dal
conducente.
Quando si raggiunge la velocità limite, il
pedale dell’acceleratore non ha più al-
cun effetto. I comandi di questo sistema sono rag-
gruppati sulla leva A .

1. Ghiera di selezione del modo
limitatore

2. Tasto di riduzione del valore

3. Tasto di aumento del valore

4. Tasto di attivazione/disattivazione
della limitazione Le informazioni programmate sono rag-
gruppate sul display del quadro stru-
menti.

5. Indicazione di attivazione/
disattivazione della limitazione

6. Indicazione di selezione del modo
limitatore

7. Valore della velocità programmata
Comandi sotto il volante Visualizzazioni sul quadro strumenti
Il limitatore non può in alcun caso
sostituire il rispetto dei limiti di ve-
locità, né la vigilanza o il senso di
responsabilità del conducente.
L’
attivazione del limitatore è manuale:
richiede una velocità programmata di
almeno 30 Km/h.
La disattivazione del limitatore si realiz-
za azionando manualmente il comando.
Premendo forte sul pedale dell’accele-
ratore, è possibile superare tempora-
neamente la velocità programmata.
Per tornare alla velocità programmata,
è suffi ciente scendere ad una velocità
inferiore alla velocità programmata.
Il valore di velocità programmato rimane
memorizzato quando si toglie il contatto.

!
GUIDA
In caso di forte discesa o di forte
accelerazione, il limitatore di velo-
cità non potrà impedire al veicolo di
superare la velocità programmata.
Per evitare di intralciare i pedali:
- verifi care il corretto funziona-mento del tappetino,
- non sovrapporre mai due tap- petini.

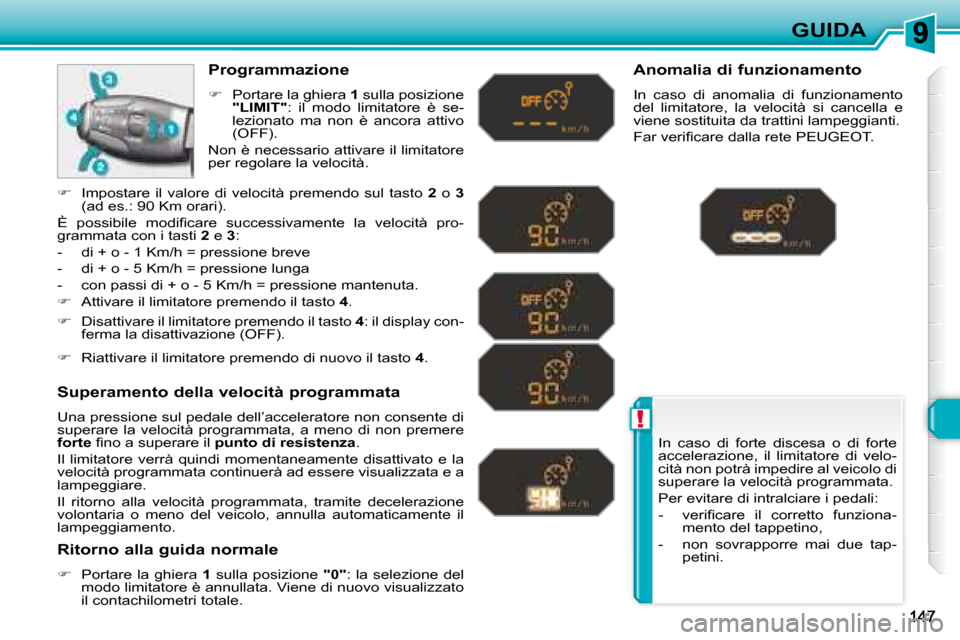

Programmazione

 Portare la ghiera 1 sulla posizione

"LIMIT" : il modo limitatore è se-
lezionato ma non è ancora attivo
(OFF).
Non è necessario attivare il limitatore
per regolare la velocità.
Superamento della velocità programmata
Una pressione sul pedale dell’acceleratore non consente di
superare la velocità programmata, a meno di non premere

forte fi no a superare il punto di resistenza .
Il limitatore verrà quindi momentaneamente disattivato e la
velocità programmata continuerà ad essere visualizzata e a
lampeggiare.
Il ritorno alla velocità programmata, tramite decelerazione
volontaria o meno del veicolo, annulla automaticamente il
lampeggiamento.
Ritorno alla guida normale

 Portare la ghiera 1 sulla posizione "0" : la selezione del
modo limitatore è annullata. Viene di nuovo visualizzato
il contachilometri totale.
Anomalia di funzionamento
In caso di anomalia di funzionamento
del limitatore, la velocità si cancella e
viene sostituita da trattini lampeggianti.
Far verifi care dalla rete PEUGEOT.

 Disattivare il limitatore premendo il tasto 4 : il display con-
ferma la disattivazione (OFF).

 Riattivare il limitatore premendo di nuovo il tasto 4 .

 Impostare il valore di velocità premendo sul tasto 2 o 3
(ad es.: 90 Km orari).
È possibile modifi care successivamente la velocità pro-
grammata con i tasti 2 e 3 :
- di + o - 1 Km/h = pressione breve
- di + o - 5 Km/h = pressione lunga
- con passi di + o - 5 Km/h = pressione mantenuta.

 Attivare il limitatore premendo il tasto 4 .

i
148
GUIDA
REGOLATORE DI VELOCITÀ
Sistema che mantiene automaticamente
la velocità del veicolo sul valore pro-
grammato dal conducente, senza dover
agire sul pedale dell’acceleratore.
L’ attivazione del regolatore è manuale:
richiede una velocità minima del veicolo
di 40 Km/h e l’inserimento:
- della quarta marcia con cambio ma- nuale,
- in modo sequenziale, della seconda marcia con il cambio manuale pilo-
tato o con il cambio automatico,
- della posizione A con cambio ma-
nuale pilotato o D nel cambio auto-
matico. I comandi di questo sistema sono rag-
gruppati sulla leva
A .

1. Ghiera di selezione del modo
regolatore

2. Tasto di programmazione di una
velocità/di riduzione del valore

3. Tasto di programmazione di una
velocità/di aumento del valore

4. Tasto di disattivazione/riattivazione
della regolazione Le informazioni programmate sono rag-
gruppate sul display del quadro stru-
menti.

5. Indicazione di disattivazione/
riattivazione della regolazione

6. Indicazione di selezione del modo
regolatore

7. Valore della velocità programmata
Comandi sotto il volante Visualizzazioni sul quadro strumenti
Il regolatore non può in alcun caso
sostituire il rispetto dei limiti di ve-
locità, né la vigilanza o il senso di
responsabilità del conducente.
La
disattivazione del regolatore avvie-
ne manualmente o premendo sui pe-
dali del freno o della frizione o quando
si attiva il sistema ESP, per ragioni di
sicurezza.
Premendo sul pedale dell’acceleratore,
è possibile superare temporaneamente
la velocità programmata.
Per tornare alla velocità programmata,
è suffi ciente rilasciare il pedale dell’ac-
celeratore.
Il disinserimento del contatto annulla
tutti i valori di velocità programmati.

!
GUIDA
Quando la regolazione è attiva,
stare attenti se si mantiene pre-
muto uno dei tasti di modifi ca della
velocità programmata: la velocità
del veicolo può cambiare rapida-
mente.
Non utilizzare il regolatore di velo-
cità su una strada scivolosa o con
traffi co intenso.
In caso di forte pendio, il regolato-
re di velocità non potrà impedire al
veicolo di superare la velocità pro-
grammata.
Per evitare di intralciare i pedali:
- verifi care il corretto posiziona-mento del tappetino,
- non sovrapporre mai due tap- petini.
Programmazione

 Portare la ghiera 1 sulla posizione

"CRUISE" : il modo regolatore è
selezionato ma non è ancora attivo
(OFF).
Superamento della velocità programmata
Il superamento volontario o meno della velocità programma-
ta provoca il suo lampeggiamento sul display.
Il ritorno alla velocità programmata, mediante decelerazione
volontaria o meno del veicolo, annulla automaticamente il
lampeggiamento.
Ritorno alla guida normale

 Portare la ghiera 1 sulla posizione "0" : la selezione del
modo regolatore è annullata. Viene di nuovo visualizzato
il contachilometri totale.
Anomalia di funzionamento
In caso di anomalia di funzionamento
del regolatore, la velocità si cancella e
provoca il lampeggiamento dei trattini.
Far verifi care dalla rete PEUGEOT.

 Regolare la velocità programmata
accelerando fi no alla velocità de-
siderata, quindi premere il tasto 2
o 3 (ad es: 110 Km orari).

 Disattivare il regolatore premendo il tasto 4 : il display
conferma la disattivazione (OFF).

 Riattivare il regolatore premendo di nuovo il tasto 4 .
È possibile modifi care successivamente la velocità pro-
grammata con i tasti
2 e 3 :
- di + o - 1 Km/h = pressione breve
- di + o - 5 Km/h = pressione lunga
- con passi di + o - 5 Km/h = pressione mantenuta.
