2008 Peugeot 308 SW BL Manuale del proprietario (in Italian)

30
CONTROLLO di MARCIA
Airbag.
La sua accensione segnala la
comparsa di un'anomalia in uno
dei sistemi airbag o dei pre-
tensionatori pirotecnici delle cinture di
sicurezza.
Frenata.
La sua accensione segnala la
comparsa di un'anomalia in uno
dei sistemi di frenata:
- notevole abbassamento del livello nel circuito,
- ripartitore elettronico di frenata (REF) difettoso (accensione
simultanea della spia ABS),
che necessita obbligatoriamente l'arre-
sto del veicolo nelle migliori condizioni
di sicurezza.
A veicolo in movimento controllare che
il freno di stazionamento sia completa-
mente disinserito.
Antibloccaggio ruote (ABS).
La sua accensione segnala la
comparsa di un'anomalia nel
sistema di antibloccaggio delle
ruote.
Questo tuttavia non impedisce il fun-
zionamento della frenata assistita del
veicolo. Controllo dinamico di
stabilità (ESP/ASR).
Il sistema ESP/ASR si attiva
automaticamente all'avviamen-
to del veicolo.
Eccetto che in caso di disattivazione,
l'accensione fi ssa di questa spia e del-
la spia del tasto segnalano il verifi carsi
di un'anomalia nel sistema ESP/ASR o
nel dispositivo di aiuto alla partenza in
salita.
Servosterzo.
La sua accensione segnala la
comparsa di un'anomalia nel
servosterzo, che richiede obbli-
gatoriamente l'arresto del veicolo nelle
migliori condizioni di sicurezza.
Porta aperta
Una porta, il bagagliaio, il lu-
notto posteriore o il cofano *
è(sono) rimasto(i) aperto(i):
- se la velocità è inferiore a 10 km/h, questa spia si accende di colore
arancione,
-
se la velocità è superiore a 10 km/h,
questa spia si accende di colore
rosso.
Allarme fondo ghiacciato.
La sua accensione segnala il ri-
schio di formazione di uno stra-
to di ghiaccio sulla strada al di
sotto della temperatura di 3 °C.
Guidare con prudenza.
Freno di stazionamento.
La sua accensione segnala,
a veicolo in movimento, che il
freno di stazionamento non è
completamente disinserito.
Antiavviamento elettronico.
La sua accensione segnala la
comparsa di un'anomalia nel si-
stema antiavviamento elettronico
o l'usura della pila del telecomando.
* Soltanto con l'allarme. Livello del carburante.
La sua accensione segnala che
l'autonomia residua è di 50 km.
La capacità del serbatoio è di
circa 60 litri.
Livello del liquido lavavetri.
La sua visualizzazione segnala,
dopo intervento sul comando
del tergicristallo, un livello insuf-
fi ciente del liquido.
Riempire il serbatoio del liquido lavave-
tri/lavafari.

CONTROLLO di MARCIA
Presenza di acqua nel
gasolio.
La sua accensione segnala la
presenza di acqua nel fi ltro del
gasolio.
Rischio di danneggiamento del sistema
di iniezione nei motori Diesel.
Regolazione automatica dei
fari.
La sua visualizzazione segnala
la presenza di un difetto nella
regolazione automatica dei fari. Filtro antiparticolato (Diesel).
La sua accensione, abbinata
alla spia di servizio, segnala un
inizio di saturazione del fl tro an-
tiparticolato o un livello minimo del ser-
batoio di additivo gasolio.
Non appena le condizioni del traffi co lo
consentono, rigenerare il fi ltro viaggian-
do ad una velocità di almeno 60 km/h
fi no allo spegnimento della spia di
servizio.
Se la spia di servizio resta accesa si
tratta di una mancanza di additivo. Fare
subito effettuare il rabocco dalla rete
PEUGEOT .

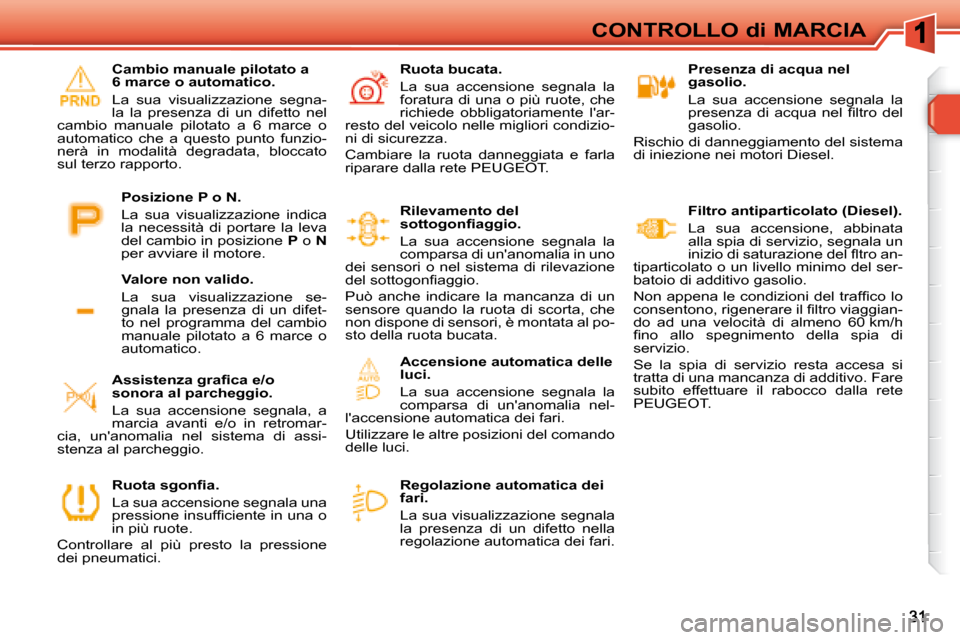

Ruota sgonfi a.
La sua accensione segnala una
pressione insuffi ciente in una o
in più ruote.
Controllare al più presto la pressione
dei pneumatici. Ruota bucata.
La sua accensione segnala la
foratura di una o più ruote, che
richiede obbligatoriamente l'ar-
resto del veicolo nelle migliori condizio-
ni di sicurezza.
Cambiare la ruota danneggiata e farla
riparare dalla rete PEUGEOT .
Rilevamento del
sottogonfi aggio.
La sua accensione segnala la
comparsa di un'anomalia in uno
dei sensori o nel sistema di rilevazione
del sottogonfi aggio.
Può anche indicare la mancanza di un
sensore quando la ruota di scorta, che
non dispone di sensori, è montata al po-
sto della ruota bucata.
Accensione automatica delle
luci.
La sua accensione segnala la
comparsa di un'anomalia nel-
l'accensione automatica dei fari.
Utilizzare le altre posizioni del comando
delle luci.
Assistenza grafi ca e/o
sonora al parcheggio.
La sua accensione segnala, a
marcia avanti e/o in retromar-
cia, un'anomalia nel sistema di assi-
stenza al parcheggio. Cambio manuale pilotato a
6 marce o automatico.
La sua visualizzazione segna-
la la presenza di un difetto nel
cambio manuale pilotato a 6 marce o
automatico che a questo punto funzio-
nerà in modalità degradata, bloccato
sul terzo rapporto.
Valore non valido.
La sua visualizzazione se-
gnala la presenza di un difet-
to nel programma del cambio
manuale pilotato a 6 marce o
automatico.
Posizione P o N.
La sua visualizzazione indica
la necessità di portare la leva
del cambio in posizione
P o N
per avviare il motore.

32
CONTROLLO di MARCIA
Indicatore di temperatura del
liquido di raffreddamento
Sistema che indica al conducente l'evo-
luzione della temperatura del liquido di
raffreddamento del motore.
Con il motore in moto, se la lancetta si
trova:
- nella zona A , la temperatura è
corretta
- nella zona B , la temperatura
è troppo elevata; la spia di
temperatura max 1 e la spia
di allarme centralizzato STOP
si accendono, accompagnate
da un segnale acustico e da
un messaggio sul display
multifunzione.

Fermare imperativamente il veicolo
nelle migliori condizioni di sicurezza.
Attendere qualche minuto prima di spe-
gnere il motore.
Rivolgersi alla rete PEUGEOT. Dopo qualche minuto di guida, la tem-
peratura e la pressione salgono nel
circuito di raffreddamento.
Per ripristinare il livello:

 aspettare il raffreddamento del
motore,

 svitare il tappo di due giri per far
scendere la pressione,

 quando la pressione è scesa,
togliere il tappo,

 ripristinare il livello fi no alla tacca
"MAX".
CHECK manuale
Sistema che fornisce al conducente in-
formazioni sugli allarmi presenti e sullo
stato delle funzioni attivate o disattivate.

 A motore in moto, per lanciare un
controllo manuale, premere il pulsante

"CHECK/000" del quadro strumenti.
Se non sono stati rilevati guasti "impor-
tanti", sul display grande del quadro
strumenti apparirà "CHECK OK" .
Se è stato rilevato un guasto "minore,
sul display grande del quadro strumenti
appariranno le spie di allarme coinvol-
te e successivamente "CHECK OK" .
Contattare quanto prima un Punto Assi-
stenza PEUGEOT.
Se è stato rilevato un guasto "impor-
tante", sul display grande del quadro
strumenti appariranno solo le spie di al-
larme coinvolte. Far verifi care dalla rete
PEUGEOT.

33
CONTROLLO di MARCIA
Indicatore di manutenzione
Sistema che indica al conducente la
scadenza della prossima manutenzione
da far effettuare secondo il programma
di manutenzione del costruttore.
Questa scadenza è calcolata a partire
dall'ultimo azzeramento dell'indicatore.
È determinata da due parametri:
- il chilometraggio percorso
- il tempo trascorso dall'ultima manutenzione. Scadenza di manutenzione
compresa tra 1.000 Km e 3.000 km
Ogni volta che si inserisce il contatto, la
chiave che simboleggia le operazioni di
manutenzione si accende per 5 secondi.
La linea di visualizzazione del contachi-
lometri totale indica il numero di chilo-
metri che si possono ancora percorrere
fi no alla prossima manutenzione.

Esempio: si possono ancora percorre-
re 2.800 Km fi no alla prossima manu-
tenzione.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del con-
tatto, la chiavesi spegne
; il conta-
chilometri totale torna a funzionare
normalmente. Il display indica allora il
chilometraggio totale e giornaliero. Scadenza di manutenzione inferiore
a 1.000 Km

Esempio: si possono ancora percorrere
900 Km fi no alla prossima manutenzione.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del
contatto,il contachilometri totale torna
a funzionare normalmente. La chiave
rimane accesa
, a segnalare che fra
poco dovrà essere effettuata una ma-
nutenzione.
Scadenza di revisione superiore a
3.000 km
Ogni volta che si inserisce il contatto,
sul display non vengono visualizzate
informazioni sulla manutenzione.

i
i
34
CONTROLLO di MARCIA
Dopo questa operazione, se si
vuole scollegare la batteria, bloc-
care il veicolo ed aspettare almeno
cinque minuti, altrimenti l'azzera-
mento non verrà preso in conside-
razione.
Azzeramento dell'indicatore di
manutenzione
Dopo ogni manutenzione, l'indicatore di
manutenzione deve essere azzerato.
La procedura di azzeramento è la se-
guente:

 togliere il contatto,

 premere sul pulsante di
azzeramento del contachilometri
giornaliero e mantenerlo premuto,

 inserire il contatto; il display
chilometrico comincia un conteggio
alla rovescia,

 quando il dispaly indica "=0" ,
rilasciare il pulsante; la chiave di
manutenzione sparisce.
Il chilometraggio che rimane da
percorrere può essere ponderato
dal fattore tempo, in funzione delle
abitudini di guida.
La chiave può quindi accendersi
anche se è stata superata la sca-
denza dei due anni.
Scadenza di manutenzione superata
Ogni volta che si inserisce il contatto,

la chiave lampeggia per 5 secondi, a
segnalare che la manutenzione deve
essere effettuata molto rapidamente.

Esempio: la scadenza di manutenzio-
ne è stata superata di 300 Km.
All'inserimento del contatto e per la du-
rata di 5 secondi, il display indica:
5 secondi dopo l'inserimento del con-
tatto, il contachilometri totale torna a
funzionare normalmente. La chiave
rimane accesa .

Richiamo dell'informazione di
manutenzione
In qualsiasi momento è possibile acce-
dere all'informazione di manutenzione.

 Premere il pulsante di azzeramento
del contachilometri giornaliero.
L'informazione di manutenzione viene
visualizzata per qualche secondo, poi
scompare.

i
35
CONTROLLO di MARCIA
La verifi ca del livello d'olio è valida
solo se il veicolo si trova su un ter-
reno piano, con il motore fermo da
almeno 15 minuti.
Indicatore di livello olio motore
Sistema che indica al conducente la va-
lidità o meno del livello d'olio motore.
Questa informazione è indicata per
alcuni secondi all'inserimento del
contatto, dopo l'informazione sulla ma-
nutenzione. Livello d'olio corretto
Mancanza d'olio
Anomalia sensore livello d'olio
Asta manuale
È indicata dal lampeggiamento di "OIL" ,
abbinato alla spia di servizio e accom-
pagnato da un segnale acustico e da un
messaggio sul display multifunzione, in-
dica una mancanza d'olio che rischia di
danneggiare il motore.
Se la mancanza d'olio è confermata dal-
la verifi ca sull'asta manuale, ripristinare
imperativamente il livello per evitare che
il motore venga danneggiato. È indicata dal lampeggiamento di
"OIL --" .
Rivolgersi alla rete PEUGEOT.
Fare riferimento al capitolo "Verifi che"
per localizzare l'asta manuale e il riem-
pimento d'olio in funzione della motoriz-
zazione.
2 tacche di livello sull'asta:
- A = max.; non superare
mai questo livello
- B = min.; ripristinare
il livello attraverso il
tappo del serbatoio
d'olio, usando il tipo
di olio adatto alla
motorizzazione.

36

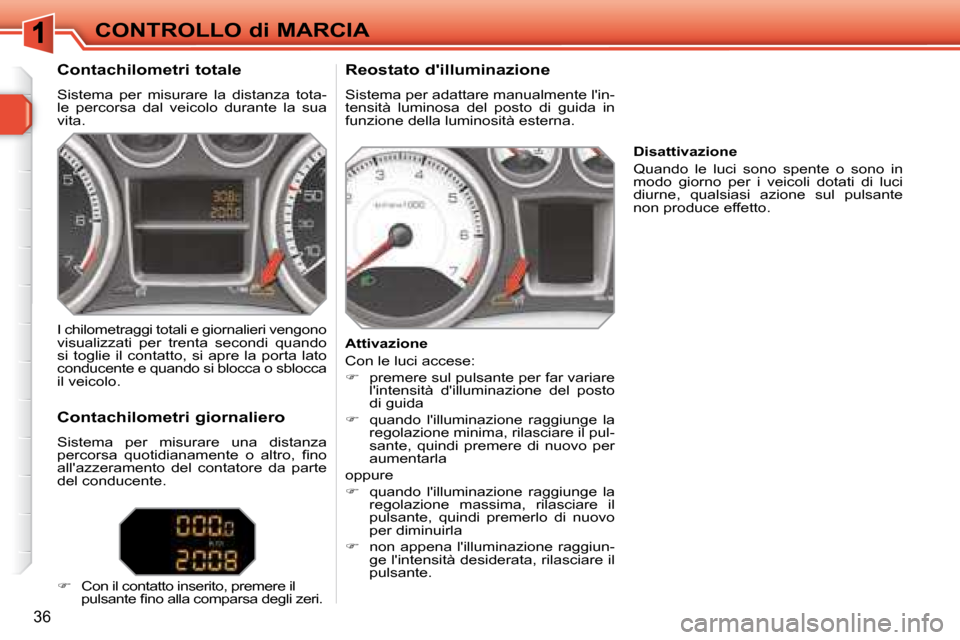

CONTROLLO di MARCIA
Contachilometri totale
Sistema per misurare la distanza tota-
le percorsa dal veicolo durante la sua
vita.
Reostato d'illuminazione
Sistema per adattare manualmente l'in-
tensità luminosa del posto di guida in
funzione della luminosità esterna.
I chilometraggi totali e giornalieri vengono
visualizzati per trenta secondi quando
si toglie il contatto, si apre la porta lato
conducente e quando si blocca o sblocca
il veicolo.
Contachilometri giornaliero
Sistema per misurare una distanza
percorsa quotidianamente o altro, fi no
all'azzeramento del contatore da parte
del conducente.

 Con il contatto inserito, premere il
pulsante fi no alla comparsa degli zeri. Attivazione
Con le luci accese:

 premere sul pulsante per far variare
l'intensità d'illuminazione del posto
di guida

 quando l'illuminazione raggiunge la
regolazione minima, rilasciare il pul-
sante, quindi premere di nuovo per
aumentarla
oppure

 quando l'illuminazione raggiunge la
regolazione massima, rilasciare il
pulsante, quindi premerlo di nuovo
per diminuirla

 non appena l'illuminazione raggiun-
ge l'intensità desiderata, rilasciare il
pulsante. Disattivazione
Quando le luci sono spente o sono in
modo giorno per i veicoli dotati di luci
diurne, qualsiasi azione sul pulsante
non produce effetto.

37
DISPLAY MULTIFUNZIONE
Visualizzazioni sul display
Visualizza le seguenti informazioni:
- ora
- data
- temperatura esterna * (lampeggia in caso di rischio di ghiaccio)
- controllo delle aperture (porte, ba- gagliaio, ecc.)
- computer di bordo (vedi fi ne del ca- pitolo).
Dei messaggi di allarme (ad es.: "Ano-
malia sist antinqu") o d'informazione
(ad es.: "Bagagliaio aperto") possono
essere visualizzati in modo tempora-
neo. Questi messaggi possono essere
cancellati premendo il tasto "ESC" .
DISPLAY MONOCROMATICO A (SENZA AUTORADIO RD4) Comandi Menù generale
Si dispone di tre tasti di comando del
display:
- "ESC" per uscire dall'operazione in
corso
- "MENU" per far scorrere i menù o i
sottomenù
- "OK" per selezionare il menù o il
sottomenù desiderato.
 Premere il tasto "MENU" per far
scorrere le varie opzioni del menù
generale :
- confi gurazione veicolo
- opzioni
- regolazione display
- lingue
- unità

 Premere sul tasto "OK" per selezio-
nare il menù desiderato.
* Solo con climatizzatore.
