2008 Peugeot 308 SW BL Manuale del proprietario (in Italian)

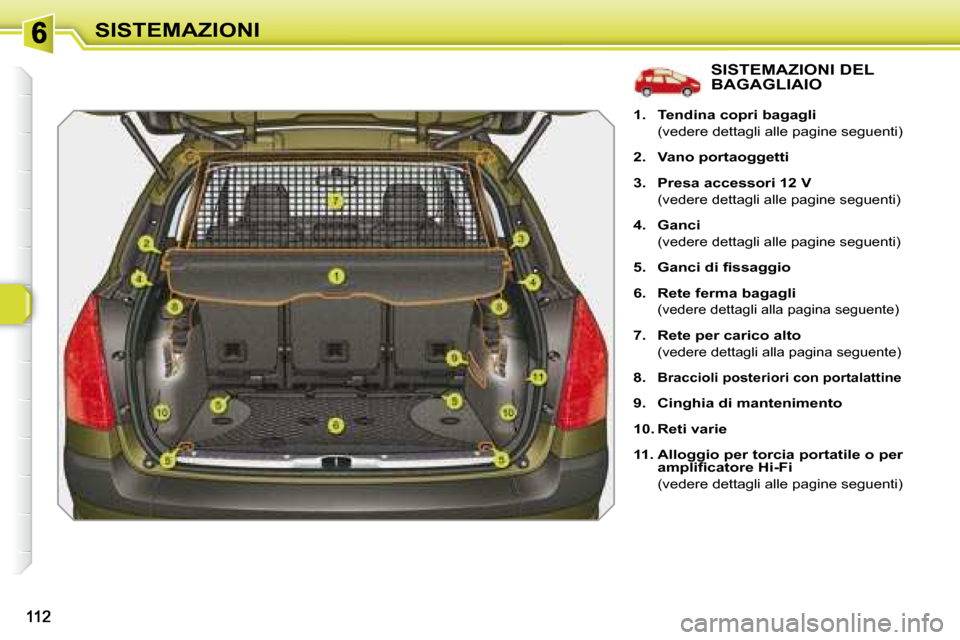

SISTEMAZIONI
SISTEMAZIONI DEL BAGAGLIAIO

1. Tendina copri bagagli

(vedere dettagli alle pagine seguenti)

2. Vano portaoggetti

3. Presa accessori 12 V

(vedere dettagli alle pagine seguenti)

4. Ganci

(vedere dettagli alle pagine seguenti)

5. Ganci di fi ssaggio

6. Rete ferma bagagli

(vedere dettagli alla pagina seguente)

7. Rete per carico alto

(vedere dettagli alla pagina seguente)

8. Braccioli posteriori con portalattine

9. Cinghia di mantenimento

10. Reti varie

11. Alloggio per torcia portatile o per
amplifi catore Hi-Fi

(vedere dettagli alle pagine seguenti)

i
113
SISTEMAZIONI

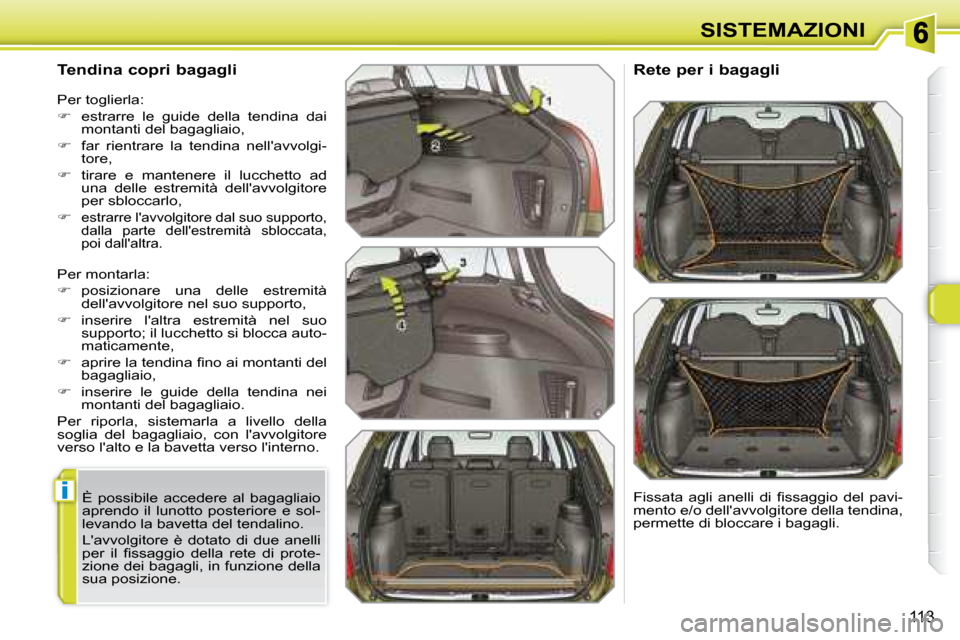

Tendina copri bagagli
Per montarla:

 posizionare una delle estremità
dell'avvolgitore nel suo supporto,

 inserire l'altra estremità nel suo
supporto; il lucchetto si blocca auto-
maticamente,

 aprire la tendina fi no ai montanti del
bagagliaio,

 inserire le guide della tendina nei
montanti del bagagliaio.
Per riporla, sistemarla a livello della
soglia del bagagliaio, con l'avvolgitore
verso l'alto e la bavetta verso l'interno.
Per toglierla:

 estrarre le guide della tendina dai
montanti del bagagliaio,

 far rientrare la tendina nell'avvolgi-
tore,

 tirare e mantenere il lucchetto ad
una delle estremità dell'avvolgitore
per sbloccarlo,


estrarre l'avvolgitore dal suo supporto,
dalla parte dell'estremità sbloccata,
poi dall'altra.
Rete per i bagagli
Fissata agli anelli di fi ssaggio del pavi-
mento e/o dell'avvolgitore della tendina,
permette di bloccare i bagagli.
È possibile accedere al bagagliaio
aprendo il lunotto posteriore e sol-
levando la bavetta del tendalino.
L'avvolgitore è dotato di due anelli
per il fi ssaggio della rete di prote-
zione dei bagagli, in funzione della
sua posizione.

i
114
SISTEMAZIONI
Rete per carico alto
Attaccata ai fi ssaggi alti e bassi specifi ci,
permette di utilizzare tutto il volume di
carico dietro i sedili della seconda fi la.
Presa accessori 12 V

 Per collegare un accessorio 12 V
(potenza max. 100 Watt), toglie-
re l'elemento protettivo e collegare
l'adattatore idoneo.


Mettere la chiave in posizione contatto.
Per utilizzarla in seconda fi la (con i se-
dili complementari ripiegati o rimossi):

 avvolgere la tendina copri bagagli,


aprire le protezioni dei fi ssaggi alti 1 ,

 srotolare la rete per carico alto,

 posizionare una delle estremità
della barra metallica della rete nel
relativo fi ssaggio alto 1 , quindi fare
la stessa cosa per l'altra estremità,

 attaccare il moschettone di ognuna
delle cinghie della rete nell'anello 2
corrispondente, situato sul fi ssaggio
basso della cintura posteriore late-
rale,

 tendere le cinghie,

 verifi care che la rete sia attaccata
bene e tesa al massimo.
Ganci
Permettono di agganciare delle borse.
Quando si posiziona la rete, veri-
fi care che le fi bbie delle cinghie
siano visibili dal bagagliaio; la ma-
nipolazione per allentarle o tender-
le sarà più facile.

!i
115
SISTEMAZIONI

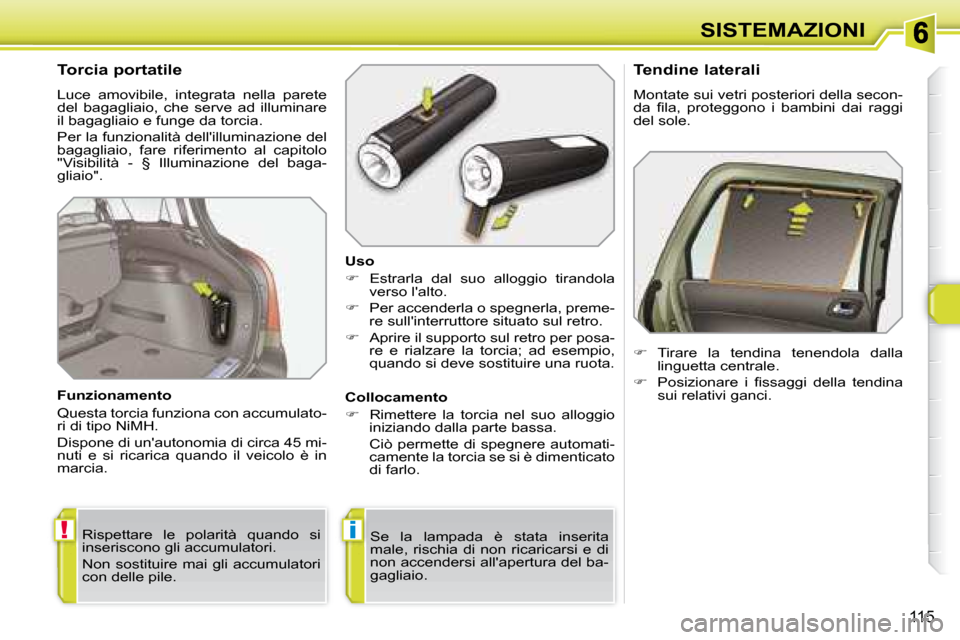

Torcia portatile
Luce amovibile, integrata nella parete
del bagagliaio, che serve ad illuminare
il bagagliaio e funge da torcia.
Per la funzionalità dell'illuminazione del
bagagliaio, fare riferimento al capitolo
"Visibilità - § Illuminazione del baga-
gliaio".
Funzionamento
Questa torcia funziona con accumulato-
ri di tipo NiMH.
Dispone di un'autonomia di circa 45 mi-
nuti e si ricarica quando il veicolo è in
marcia. Uso

 Estrarla dal suo alloggio tirandola
verso l'alto.

 Per accenderla o spegnerla, preme-
re sull'interruttore situato sul retro.

 Aprire il supporto sul retro per posa-
re e rialzare la torcia; ad esempio,
quando si deve sostituire una ruota.
Collocamento

 Rimettere la torcia nel suo alloggio
iniziando dalla parte bassa.
Ciò permette di spegnere automati- camente la torcia se si è dimenticato
di farlo.
Tendine laterali
Montate sui vetri posteriori della secon-
da fi la, proteggono i bambini dai raggi
del sole.

 Tirare la tendina tenendola dalla
linguetta centrale.

 Posizionare i fi ssaggi della tendina
sui relativi ganci.
Rispettare le polarità quando si
inseriscono gli accumulatori.
Non sostituire mai gli accumulatori
con delle pile. Se la lampada è stata inserita
male, rischia di non ricaricarsi e di
non accendersi all'apertura del ba-
gagliaio.

i
116
SICUREZZA BAMBINI

PEUGEOT
raccomanda di tra-
sportare i bambini sui sedili poste-
riori del veicolo:
- "con schienale rivolto alla
strada" fi no a 2 anni
- "nel senso della di marcia" a
partire da 2 anni.
GENERALITÀ DEL SEGGIOLINO PER BAMBINI INSTALLAZIONE DI UN
SEGGIOLINO PER BAMBINI
CON CINTURA A TRE PUNTI
"Nel senso di marcia"
Quando un seggiolino per bambini viene
montato "nel senso di marcia" sul sedile
passeggero anteriore , occorre regolare
il sedile del veicolo in posizione longitudi-
nale intermedia, con lo schienale raddriz-
zato e lasciare l'airbag passeggero attivo.
"Schienale rivolto alla strada"
Quando un seggiolino per bambini
"con schienale rivolto alla strada" viene
montato sul sedile passeggero anteriore ,
l'airbag passeggero deve assolutamente
essere disattivato, altrimenti il bambino
rischia di essere ucciso o gravemente
ferito in caso di gonfi aggio dell'airbag .
Posizione longitudinale intermedia
* La normativa sul trasporto dei bambini è
specifi ca per ogni paese. Consultare la
legislazione vigente nel proprio paese.
La sicurezza dei vostri bambini, che
PEUGEOT ha curato in particolar modo
al momento della progettazione del vei-
colo, dipende anche da voi.
Per viaggiare con la massima sicurez-
za, rispettare le seguenti raccomanda-
zioni:
- In conformità con la Direttiva 2003/20, tutti i bambini di età in-
feriore ai 12 anni o di statura infe-
riore al metro e cinquanta devono
essere trasportati su seggiolini
per bambini omologati * , adatti al
loro peso , da sistemare sui sedili
dotati di cinture di sicurezza o di an-
coraggi ISOFIX,
- statisticamente, i sedili più sicuri
per il trasporto dei bambini sono
i sedili posteriori del veicolo,
- un bambino di meno di 9 Kg deve
obbligatoriamente essere traspor-
tato nella posizione "con schienale
rivolto alla strada" sia anterior-
mente che posteriormente.

117

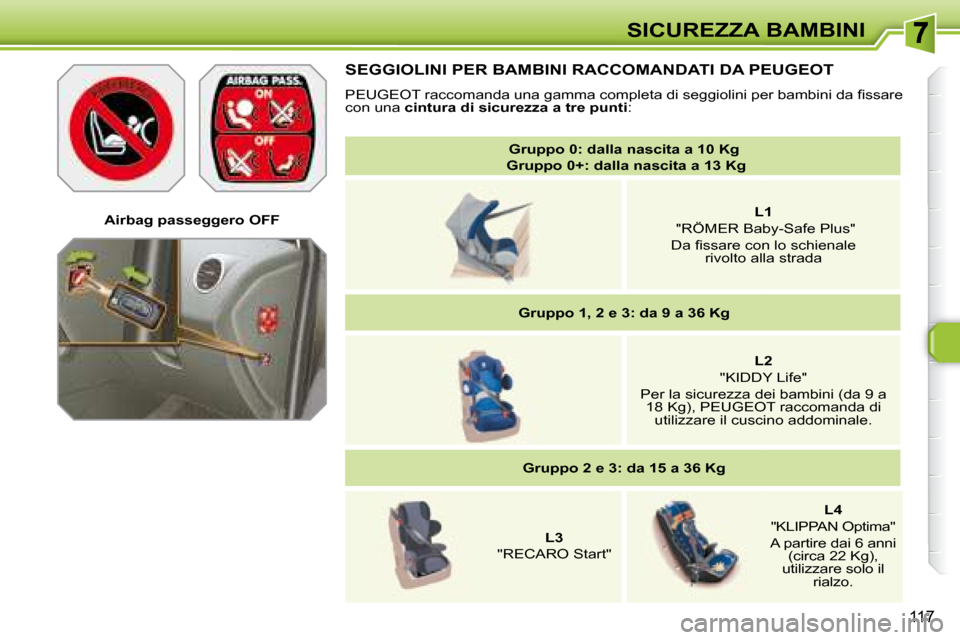

SICUREZZA BAMBINI

Gruppo 0: dalla nascita a 10 Kg
Gruppo 0+: dalla nascita a 13 Kg

L1
"RÖMER Baby-Safe Plus"
Da fi ssare con lo schienale rivolto alla strada

Gruppo 1, 2 e 3: da 9 a 36 Kg

L2
"KIDDY Life"
Per la sicurezza dei bambini (da 9 a 18 Kg), PEUGEOT raccomanda di utilizzare il cuscino addominale.

Gruppo 2 e 3: da 15 a 36 Kg

L3
"RECARO Start"
L4
"KLIPPAN Optima"
A partire dai 6 anni (circa 22 Kg),
utilizzare solo il rialzo.
Airbag passeggero OFF
SEGGIOLINI PER BAMBINI RACCOMANDATI DA PEUGEOT
PEUGEOT raccomanda una gamma completa di seggiolini per bambin
i da fi ssare
con una cintura di sicurezza a tre punti :

117
SICUREZZA BAMBINI

Gruppo 0: dalla nascita a 10 Kg
Gruppo 0+: dalla nascita a 13 Kg

L1
"RÖMER Baby-Safe Plus"
Da fi ssare con lo schienale rivolto alla strada

Gruppo 1, 2 e 3: da 9 a 36 Kg

L2
"KIDDY Life"
Per la sicurezza dei bambini (da 9 a 18 Kg), PEUGEOT raccomanda di utilizzare il cuscino addominale.

Gruppo 2 e 3: da 15 a 36 Kg

L3
"RECARO Start"
L4
"KLIPPAN Optima"
A partire dai 6 anni (circa 22 Kg),
utilizzare solo il rialzo.
Airbag passeggero OFF
SEGGIOLINI PER BAMBINI RACCOMANDATI DA PEUGEOT
PEUGEOT raccomanda una gamma completa di seggiolini per bambin
i da fi ssare
con una cintura di sicurezza a tre punti :

118

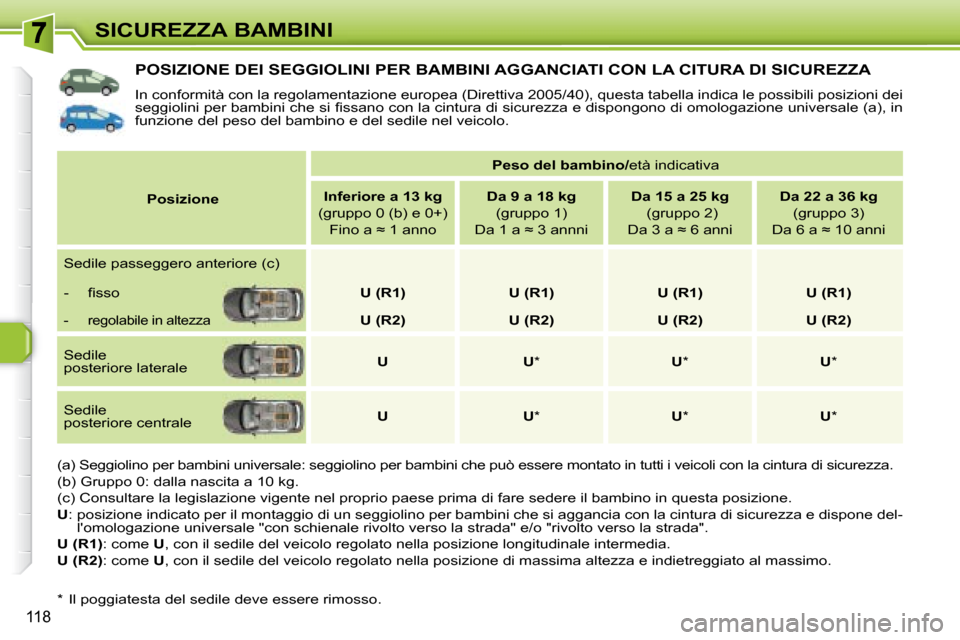

SICUREZZA BAMBINI
POSIZIONE DEI SEGGIOLINI PER BAMBINI AGGANCIATI CON LA CITURA DI SICUREZZA
In conformità con la regolamentazione europea (Direttiva 2005/40), questa tabella indica le possibili posizioni dei
seggiolini per bambini che si fi ssano con la cintura di sicurezza e dispongono di omologazione universale (a), in
funzione del peso del bambino e del sedile nel veicolo.
(a) Seggiolino per bambini universale: seggiolino per bambini che può essere montato in tutti i veico li con la cintura di sicurezza.
(b) Gruppo 0: dalla nascita a 10 kg.
(c) Consultare la legislazione vigente nel proprio paese prima di fare sedere il bambino in questa posizione.

U : posizione indicato per il montaggio di un seggiolino per bambini che si aggancia con la cintura di sicurezza e dispone del-
l'omologazione universale "con schienale rivolto verso la strada" e/ o "rivolto verso la strada".

U (R1) : come U , con il sedile del veicolo regolato nella posizione long itudinale intermedia.

U (R2) : come U , con il sedile del veicolo regolato nella posizione di ma ssima altezza e indietreggiato al massimo.
* Il poggiatesta del sedile deve essere rimosso.
Posizione
Peso del bambino/ età indicativa

Inferiore a 13 kg
(gruppo 0 (b) e 0+) Fino a ≈ 1 anno
Da 9 a 18 kg
(gruppo 1)
Da 1 a ≈ 3 annni
Da 15 a 25 kg
(gruppo 2)
Da 3 a ≈ 6 anni
Da 22 a 36 kg
(gruppo 3)
Da 6 a ≈ 10 anni
Sedile passeggero anteriore (c)
- fi sso
U (R1) U (R1) U (R1) U (R1)
- regolabile in altezza
U (R2) U (R2) U (R2) U (R2)
Sedile
posteriore laterale
U U * U * U *
Sedile
posteriore centrale
U U * U * U *
