2008 Peugeot 308 SW BL Manuale del proprietario (in Italian)

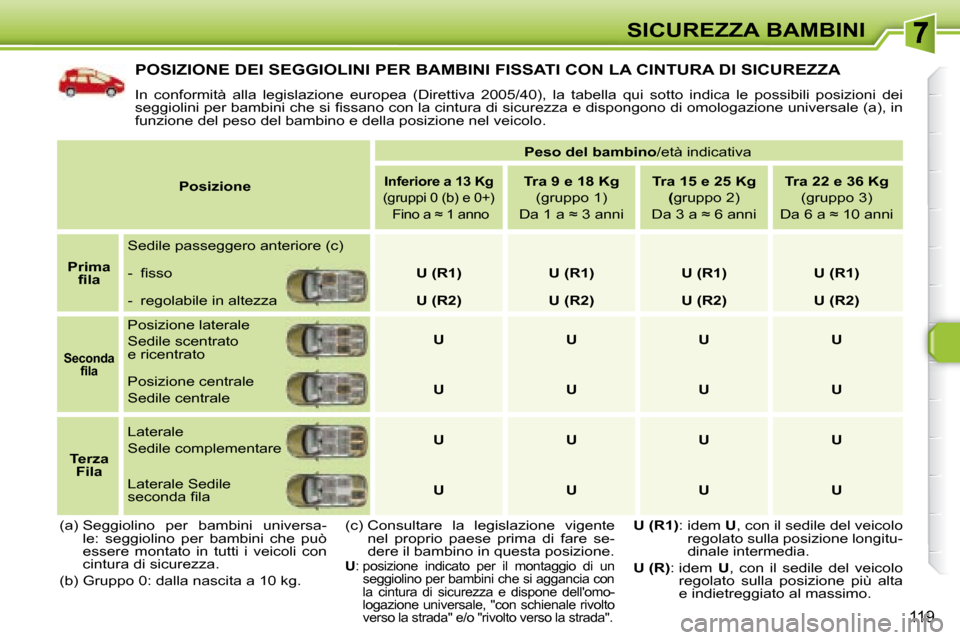

119
SICUREZZA BAMBINI
POSIZIONE DEI SEGGIOLINI PER BAMBINI FISSATI CON LA CINTURA DI SICUREZZA
In conformità alla legislazione europea (Direttiva 2005/40), la tabella qui sotto indica le possibili posizioni dei
seggiolini per bambini che si fi ssano con la cintura di sicurezza e dispongono di omologazione universale (a), in
funzione del peso del bambino e della posizione nel veicol o.
(a) Seggiolino per bambini universa- le: seggiolino per bambini che può
essere montato in tutti i veicoli con
cintura di sicurezza.
(b) Gruppo 0: dalla nascita a 10 kg.
Posizione
Peso del bambino /età indicativa

Inferiore a 13 Kg
(gruppi 0 (b) e 0+)
Fino a ≈ 1 anno
Tra 9 e 18 Kg
(gruppo 1)
Da 1 a ≈ 3 anni
Tra 15 e 25 Kg
( gruppo 2)
Da 3 a ≈ 6 anni
Tra 22 e 36 Kg
(gruppo 3)
Da 6 a ≈ 10 anni

Prima
fi la Sedile passeggero anteriore (c)
-
fi sso
U (R1) U (
R1) U (R1) U (R1)
- regolabile in altezza U (R2) U (R2) U (R2) U (R2)

Seconda
fi la
Posizione laterale
Sedile scentrato
e ricentrato
U U U U
Posizione centrale
Sedile centrale
U U U U

Terza
Fila Laterale
Sedile complementare

U U U U
Laterale Sedile
seconda fi la
U U U U
(c) Consultare la legislazione vigente nel proprio paese prima di fare se-
dere il bambino in questa posizione.

U : posizione indicato per il montaggio di un
seggiolino per bambini che si aggancia con
la cintura di sicurezza e dispone dell'omo-
logazione universale, "con schienale rivolto
verso la strada" e/o "rivolto verso la strada".

U (R1) : idem U , con il sedile del veicolo
regolato sulla posizione longitu-
dinale intermedia.

U (R) : idem U , con il sedile del veicolo
regolato sulla posizione più alta
e indietreggiato al massimo.

!

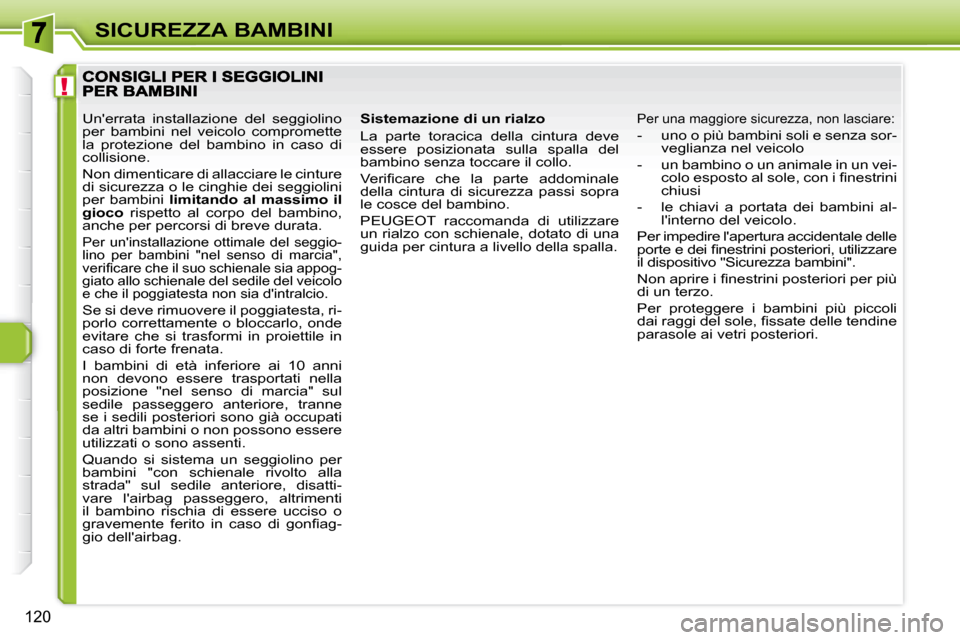

120
SICUREZZA BAMBINI
Sistemazione di un rialzo
La parte toracica della cintura deve
essere posizionata sulla spalla del
bambino senza toccare il collo.
Verifi care che la parte addominale
della cintura di sicurezza passi sopra
le cosce del bambino.
PEUGEOT raccomanda di utilizzare
un rialzo con schienale, dotato di una
guida per cintura a livello della spalla. Per una maggiore sicurezza, non lasciare:
- uno o più bambini soli e senza sor-veglianza nel veicolo
- un bambino o un animale in un vei- colo esposto al sole, con i fi nestrini
chiusi
- le chiavi a portata dei bambini al- l'interno del veicolo.
Per impedire l'apertura accidentale delle
porte e dei fi nestrini posteriori, utilizzare
il dispositivo "Sicurezza bambini".
Non aprire i fi nestrini posteriori per più
di un terzo.
Per proteggere i bambini più piccoli
dai raggi del sole, fi ssate delle tendine
parasole ai vetri posteriori.
Un'errata installazione del seggiolino
per bambini nel veicolo compromette
la protezione del bambino in caso di
collisione.
Non dimenticare di allacciare le cinture
di sicurezza o le cinghie dei seggiolini
per bambini
limitando al massimo il
gioco rispetto al corpo del bambino,
anche per percorsi di breve durata.
Per un'installazione ottimale del seggio-
lino per bambini "nel senso di marcia",
verifi care che il suo schienale sia appog-
giato allo schienale del sedile del veicolo
e che il poggiatesta non sia d'intralcio.
Se si deve rimuovere il poggiatesta, ri-
porlo correttamente o bloccarlo, onde
evitare che si trasformi in proiettile in
caso di forte frenata.
I bambini di età inferiore ai 10 anni
non devono essere trasportati nella
posizione "nel senso di marcia" sul
sedile passeggero anteriore, tranne
se i sedili posteriori sono già occupati
da altri bambini o non possono essere
utilizzati o sono assenti.
Quando si sistema un seggiolino per
bambini "con schienale rivolto alla
strada" sul sedile anteriore, disatti-
vare l'airbag passeggero, altrimenti
il bambino rischia di essere ucciso o
gravemente ferito in caso di gonfi ag-
gio dell'airbag.

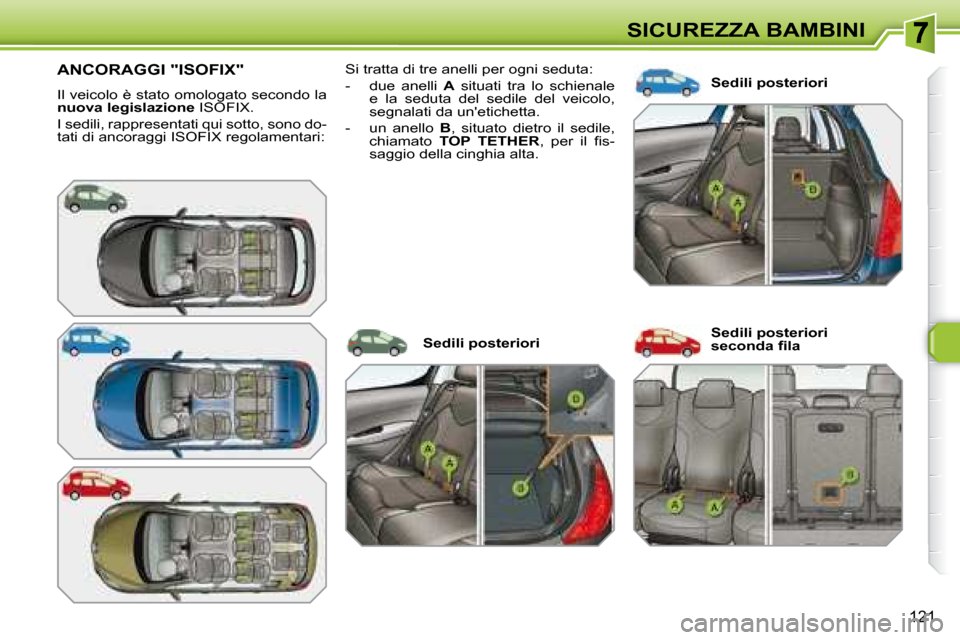

121
SICUREZZA BAMBINI
ANCORAGGI "ISOFIX"
Il veicolo è stato omologato secondo la

nuova legislazione ISOFIX.
I sedili, rappresentati qui sotto, sono do-
tati di ancoraggi ISOFIX regolamentari: Sedili posteriori
Si tratta di tre anelli per ogni seduta:
- due anelli
A situati tra lo schienale
e la seduta del sedile del veicolo,
segnalati da un'etichetta.
- un anello B , situato dietro il sedile,
chiamato TOP TETHER , per il fi s-
saggio della cinghia alta.
Sedili posteriori Sedili posteriori
seconda fi la

i

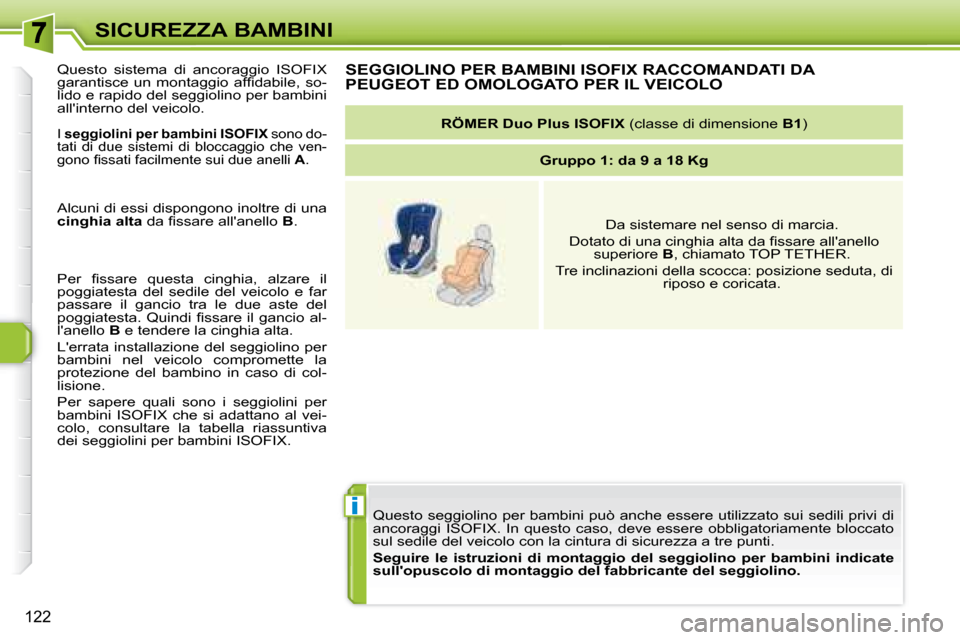

122
SICUREZZA BAMBINI
Questo seggiolino per bambini può anche essere utilizzato sui sedili privi di
ancoraggi ISOFIX. In questo caso, deve essere obbligatoriamente bloccato
sul sedile del veicolo con la cintura di sicurezza a tre punti.

Seguire le istruzioni di montaggio del seggiolino per b ambini indicate
sull'opuscolo di montaggio del fabbricante del seggiol ino.
SEGGIOLINO PER BAMBINI ISOFIX RACCOMANDATI DA PEUGEOT ED OMOLOGATO PER IL VEICOLO

RÖMER Duo Plus ISOFIX (classe di dimensione B1 )

Gruppo 1: da 9 a 18 Kg
Da sistemare nel senso di marcia.
Dotato di una cinghia alta da fi ssare all'anello superiore B , chiamato TOP TETHER.
Tre inclinazioni della scocca: posizione seduta, di riposo e coricata.
Questo sistema di ancoraggio ISOFIX
garantisce un montaggio affi dabile, so-
lido e rapido del seggiolino per bambini
all'interno del veicolo. I
seggiolini per bambini ISOFIX sono do-
tati di due sistemi di bloccaggio che ven-
gono fi ssati facilmente sui due anelli A .
Alcuni di essi dispongono inoltre di una

cinghia alta da fi ssare all'anello B .
Per fi ssare questa cinghia, alzare il
poggiatesta del sedile del veicolo e far
passare il gancio tra le due aste del
poggiatesta. Quindi fi ssare il gancio al-
l'anello B e tendere la cinghia alta.
L'errata installazione del seggiolino per
bambini nel veicolo compromette la
protezione del bambino in caso di col-
lisione.
Per sapere quali sono i seggiolini per
bambini ISOFIX che si adattano al vei-
colo, consultare la tabella riassuntiva
dei seggiolini per bambini ISOFIX.

i
122
SICUREZZA BAMBINI
Questo seggiolino per bambini può anche essere utilizzato sui sedili privi di
ancoraggi ISOFIX. In questo caso, deve essere obbligatoriamente bloccato
sul sedile del veicolo con la cintura di sicurezza a tre punti.

Seguire le istruzioni di montaggio del seggiolino per b ambini indicate
sull'opuscolo di montaggio del fabbricante del seggiol ino.
SEGGIOLINO PER BAMBINI ISOFIX RACCOMANDATI DA PEUGEOT ED OMOLOGATO PER IL VEICOLO

RÖMER Duo Plus ISOFIX (classe di dimensione B1 )

Gruppo 1: da 9 a 18 Kg
Da sistemare nel senso di marcia.
Dotato di una cinghia alta da fi ssare all'anello superiore B , chiamato TOP TETHER.
Tre inclinazioni della scocca: posizione seduta, di riposo e coricata.
Questo sistema di ancoraggio ISOFIX
garantisce un montaggio affi dabile, so-
lido e rapido del seggiolino per bambini
all'interno del veicolo. I
seggiolini per bambini ISOFIX sono do-
tati di due sistemi di bloccaggio che ven-
gono fi ssati facilmente sui due anelli A .
Alcuni di essi dispongono inoltre di una

cinghia alta da fi ssare all'anello B .
Per fi ssare questa cinghia, alzare il
poggiatesta del sedile del veicolo e far
passare il gancio tra le due aste del
poggiatesta. Quindi fi ssare il gancio al-
l'anello B e tendere la cinghia alta.
L'errata installazione del seggiolino per
bambini nel veicolo compromette la
protezione del bambino in caso di col-
lisione.
Per sapere quali sono i seggiolini per
bambini ISOFIX che si adattano al vei-
colo, consultare la tabella riassuntiva
dei seggiolini per bambini ISOFIX.

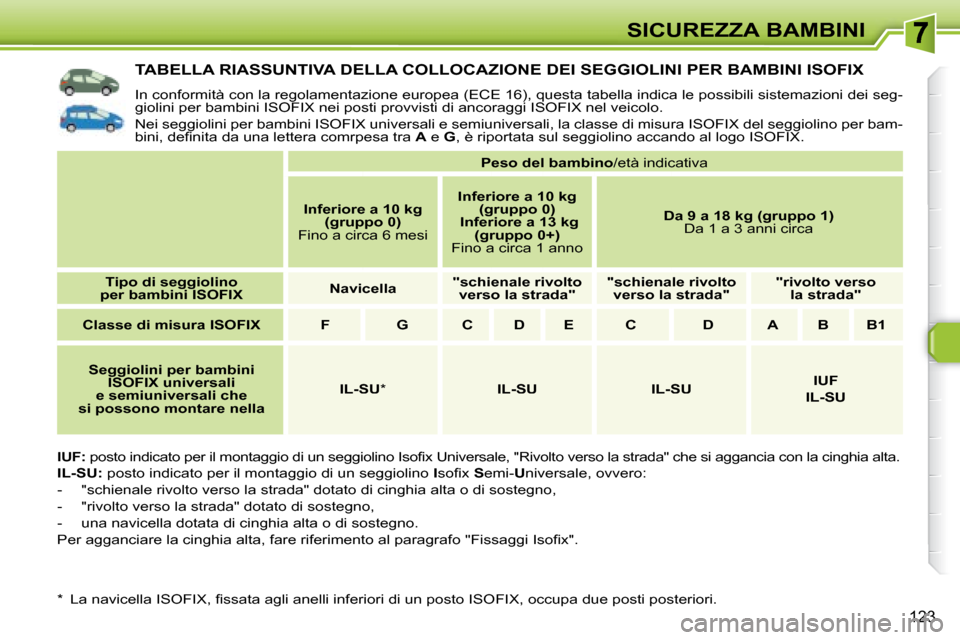

123
SICUREZZA BAMBINI
TABELLA RIASSUNTIVA DELLA COLLOCAZIONE DEI SEGGIOLINI PER BAMBINI ISOFIX
In conformità con la regolamentazione europea (ECE 16), questa tabella indica le possibili sistemazioni dei seg-
giolini per bambini ISOFIX nei posti provvisti di ancoraggi ISO FIX nel veicolo.
Nei seggiolini per bambini ISOFIX universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bam-
bini, defi nita da una lettera comrpesa tra A e G , è riportata sul seggiolino accando al logo ISOFIX.

IUF: posto indicato per il montaggio di un seggiolino Isofi x Universale, "Rivolto verso la strada" che si aggancia con la cinghia alta.

IL-SU: posto indicato per il montaggio di un seggiolino I sofi x S emi- U niversale, ovvero:
- "schienale rivolto verso la strada" dotato di cinghia alta o di sostegno,
- "rivolto verso la strada" dotato di sostegno,
- una navicella dotata di cinghia alta o di sostegno.
Per agganciare la cinghia alta, fare riferimento al paragrafo "Fissaggi Isofi x".
* La navicella ISOFIX, fi ssata agli anelli inferiori di un posto ISOFIX, occupa due posti posteriori.


Peso del bambino /età indicativa

Inferiore a 10 kg
(gruppo 0)
Fino a circa 6 mesi
Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg
(gruppo 0+)
Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1)
Da 1 a 3 anni circa

Tipo di seggiolino
per bambini ISOFIX
Navicella
"schienale rivolto
verso la strada"
"schienale rivolto
verso la strada"
"rivolto verso
la strada"

Classe di misura ISOFIX F G C D E C D A B B1

Seggiolini per bambini
ISOFIX universali
e semiuniversali che
si possono montare nella
IL-SU*IL-SUIL-SUIUF
IL-SU

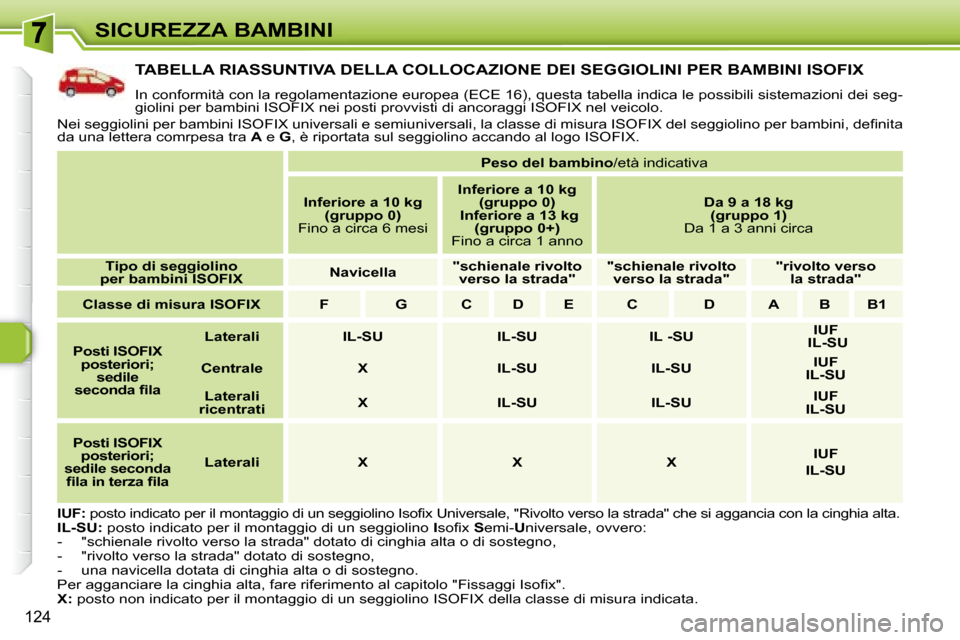

124
SICUREZZA BAMBINI
TABELLA RIASSUNTIVA DELLA COLLOCAZIONE DEI SEGGIOLINI PER BAMBINI ISOFIX
In conformità con la regolamentazione europea (ECE 16), questa tabella indica le possibili sistemazioni dei seg-
giolini per bambini ISOFIX nei posti provvisti di ancoraggi ISO FIX nel veicolo.
Nei seggiolini per bambini ISOFIX universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bambini, defi nita
da una lettera comrpesa tra A e G , è riportata sul seggiolino accando al logo ISOFIX.

IUF: posto indicato per il montaggio di un seggiolino Isofi x Universale, "Rivolto verso la strada" che si aggancia con la cinghia alta.
IL-SU: posto indicato per il montaggio di un seggiolino I sofi x S emi- U niversale, ovvero:
- "schienale rivolto verso la strada" dotato di cinghia alta o di sostegno,
- "rivolto verso la strada" dotato di sostegno,
- una navicella dotata di cinghia alta o di sostegno.
Per agganciare la cinghia alta, fare riferimento al capitolo "Fissaggi Isofi x".

X: posto non indicato per il montaggio di un seggiolino I SOFIX della classe di misura indicata.


Peso del bambino /età indicativa

Inferiore a 10 kg
(gruppo 0)
Fino a circa 6 mesi
Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg
(gruppo 0+)
Fino a circa 1 anno
Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni circa

Tipo di seggiolino
per bambini ISOFIX
Navicella
"schienale rivolto
verso la strada"
"schienale rivolto
verso la strada"
"rivolto verso
la strada"

Classe di misura ISOFIX F G C D E C D A B B1
Posti ISOFIX
posteriori; sedile
seconda fi la
Laterali IL-SU IL-SU IL -SU
IUF
IL-SU

Centrale X IL-SU IL-SU
IUF
IL-SU

Laterali
ricentrati
X IL-SU IL-SU
IUF
IL-SU

Posti ISOFIX
posteriori;
sedile seconda fi la in terza fi la
Laterali X X X
IUF
IL-SU

!
!
125
SICUREZZA BAMBINI
Questo sistema è indipendente e
non sostituisce in alcun modo il co-
mando di bloccaggio centralizzato.
Verifi care lo stato della sicurezza
bambini ogni volta che si inserisce
il contatto.
Togliere sempre la chiave di con-
tatto quando si esce dal veicolo,
anche per un breve periodo.
In caso di urto violento, la sicurezza
elettrica bambini si disattiva automa-
ticamente per consentire ai passeg-
geri posteriori di uscire dal veicolo.
SICUREZZA MECCANICABAMBINI
Dispositivo meccanico per vietare
l'apertura della porta posteriore tramite
il comando interno.
Il comando si trova sul taglio di ognuna
delle porte posteriori.

 Ruotare il comando rosso di un
quarto di giro verso destra con la
chiave di contatto.
SICUREZZA ELETTRICA BAMBINI
Sistema di comando a distanza per im-
pedire l'apertura delle porte posteriori
tramite i comandi interni e l'utilizzo degli
alzacristalli posteriori.
Il comando si trova sulla porta del con-
ducente, insieme ai comandi degli alza-
cristalli.

 Premere il pulsante A .
La spia del pulsante A si accende ed
è accompagnata da un messaggio sul
display multifunzione.
Questa spia resta accesa fi nché la sicu-
rezza bambini è attivata.
Bloccaggio
Sbloccaggio

 Ruotare il comando rosso di un
quarto di giro verso sinistra con la
chiave di contatto. Attivazione
Disattivazione

 Premere di nuovo il pulsante A .
La spia del pulsante A si spegne ed è
accompagnata da un messaggio sul di-
splay multifunzione.
Questa spia resta spenta fi nché la sicu-
rezza bambini è disattivata.
Qualsiasi altro stato della spia de-
nota un disfunzionamento della
sicurezza elettrica bambini. Far ve-
rifi care dalla rete PEUGEOT.
