i
22
CONTROLLO di MARCIA
QUADRI STRUMENTI BENZINA - DIESEL CAMBIO MANUALE
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5. Display.
6. Pulsante di azzeramento della
visualizzazione.
Riazzera la funzione selezionata (contachilometri giornaliero o
indicatore di manutenzione).
7. Pulsante di illuminazione del
quadro strumenti.
R e g o l a l ' i n t e n s i t à d i i l l u m i n a z i o n e del posto di guida.
I quadranti
1. Contagiri.
I n d i c a l a v e l o c i t à d i r o t a z i o n e d e l m o t o r e ( x 1 0 0 0 g i r i / m i n o r p m ) .
2. Temperatura del liquido di
raffreddamento.
Indica la temperatura del liquido di raffreddamento del motore
(°Celsius).
3. Livello del carburante.
I n d i c a l a q u a n t i t à d i c a r b u r a n t e ancora presente nel serbatoio.
4. Velocità del veicolo.
I n d i c a l a v e l o c i t à i s t a n t a n e a d e l veicolo (km/h o mph).
A. Limitatore di velocità
o
Regolatore di velocità.
(km/h o mph)
B. Contachilometri giornaliero.
(km o miglia)
Display
Per maggiori informazioni, fare rife-
rimento al paragrafo corrispondente
al pulsante o alla funzione e alla re-
lativa visualizzazione. Le tre funzioni seguenti sono visualiz-
zate in successione all'inserimento del
contatto.
C. Indicatore di manutenzione,
(km o miglia) poi,
Indicatore del livello di olio del
motore,
poi
Contachilometri totale.
(km o miglia)
Page 2 of 260
i
23
CONTROLLO di MARCIA
QUADRI STRUMENTI BENZINA - DIESEL CAMBIO MANUALE O MANUALE PILOTATO A 6 MARCE O AUTOMATICO
Pannello comprendente i quadranti e
le spie d'indicazione del funzionamento
del veicolo.
5. Display piccolo.
6. Display grande.
7. Pulsante CHECK/riazzeramento
del display.
Lancia un CHECK manuale.
Riazzera la funzione selezionata (contachilometri giornaliero o
indicatore di manutenzione).
8. Pulsante di illuminazione del
quadro strumenti.
R e g o l a l ' i n t e n s i t à d i i l l u m i n a z i o n e del posto di guida.
Quadranti
1. Contagiri.
I n d i c a l a v e l o c i t à d i r o t a z i o n e d e l m o t o r e ( x 1 0 0 0 g i r i / m i n o r p m ) .
2. Temperatura del liquido di
raffreddamento.
Indica la temperatura del liquido di raffreddamento del motore
(°Celsius).
3. Livello del carburante.
I n d i c a l a q u a n t i t à d i c a r b u r a n t e ancora presente nel serbatoio.
4. Velocità del veicolo.
I n d i c a l a v e l o c i t à i s t a n t a n e a d e l veicolo (km/h o mph).
A. Contachilometri giornaliero.
(km o miglia)
B. Contachilometri totale.
(km o miglia)
Display
Le due funzioni seguenti sono visualizzate
in successione all'inserimento del contatto.
C. Indicatore di manutenzione,
(km o miglia) poi,
Indicatore del livello di olio del
motore.
Per maggiori informazioni, fare rife-
rimento al paragrafo corrispondente
al pulsante o alla funzione e alla re-
lativa visualizzazione. Le funzioni seguenti sono visualizzate
in funzione della selezione.
-
Spie di allarme/CHECK.
- R i l e v a z i o n e d e l s o t t o g o n fi a g g i o .
- Limitatore di velocità/Regolatore
di velocità.
- Cambio manuale pilotato a
6 velocità o automatico.
- Informazioni Navigazione -
Guida/Computer di bordo.
Page 3 of 260
!

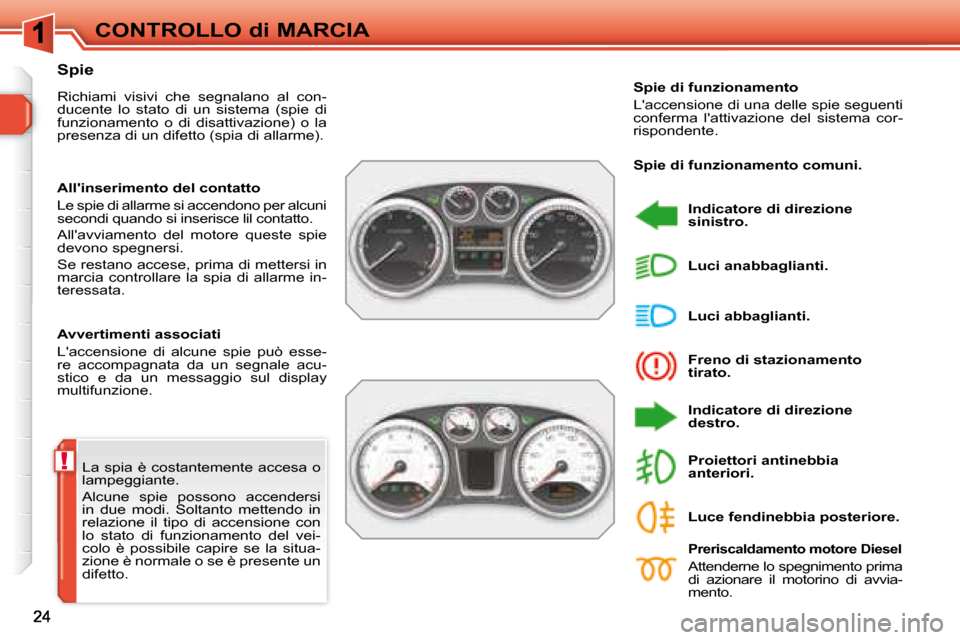

CONTROLLO di MARCIA
La spia è costantemente accesa o
lampeggiante.
Alcune spie possono accendersi
in due modi. Soltanto mettendo in
relazione il tipo di accensione con
lo stato di funzionamento del vei-
colo è possibile capire se la situa-
zione è normale o se è presente un
difetto.
Spie
Richiami visivi che segnalano al con-
ducente lo stato di un sistema (spie di
funzionamento o di disattivazione) o la
presenza di un difetto (spia di allarme).
Avvertimenti associati
L'accensione di alcune spie può esse-
re accompagnata da un segnale acu-
stico e da un messaggio sul display
multifunzione. Spie di funzionamento
L'accensione di una delle spie seguenti
conferma l'attivazione del sistema cor-
rispondente.
Indicatore di direzione
sinistro.
Freno di stazionamento
tirato.
Indicatore di direzione
destro.
Luci abbaglianti.
Luci anabbaglianti.
Preriscaldamento motore Diesel
Attenderne lo spegnimento prima
di azionare il motorino di avvia-
mento.
Proiettori antinebbia
anteriori.
Luce fendinebbia posteriore.
All'inserimento del contatto
Le spie di allarme si accendono per alcuni
secondi quando si inserisce lil contatto.
All'avviamento del motore queste spie
devono spegnersi.
Se restano accese, prima di mettersi in
marcia controllare la spia di allarme in-
teressata.
Spie di funzionamento comuni.
Page 4 of 260

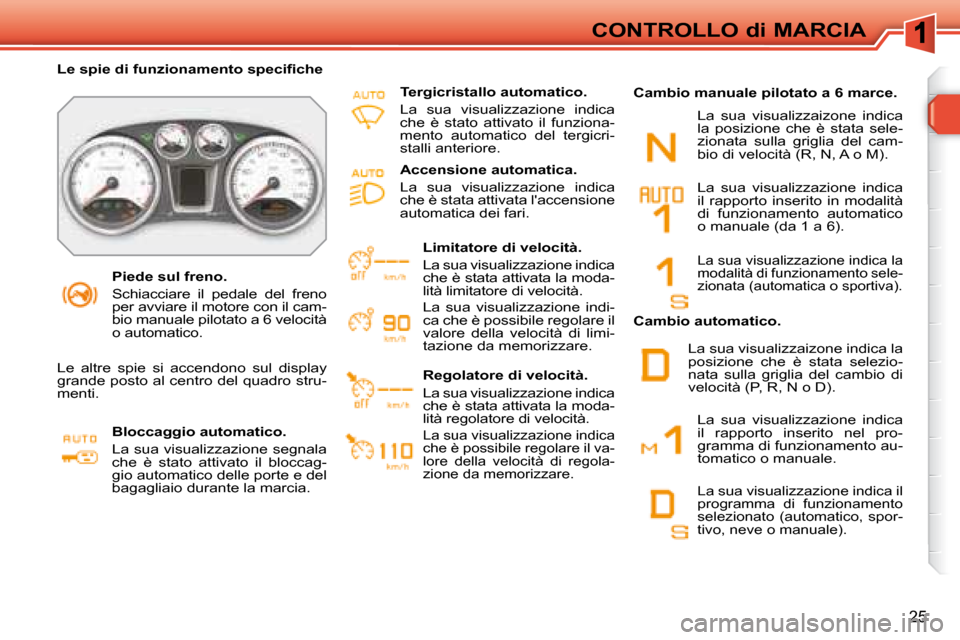

25
CONTROLLO di MARCIA
Piede sul freno.
Schiacciare il pedale del freno
per avviare il motore con il cam-
b i o m a n u a l e p i l o t a t o a 6 v e l o c i t à
o automatico.
L e s p i e d i f u n z i o n a m e n t o s p e c i fi c h e
Le altre spie si accendono sul display
grande posto al centro del quadro stru-
menti.
Bloccaggio automatico.
La sua visualizzazione segnala
che è stato attivato il bloccag-
gio automatico delle porte e del
bagagliaio durante la marcia. Limitatore di velocità.
La sua visualizzazione indica
che è stata attivata la moda-
l i t à l i m i t a t o r e d i v e l o c i t à .
La sua visualizzazione indi-
ca che è possibile regolare il
v a l o r e d e l l a v e l o c i t à d i l i m i -
tazione da memorizzare.
Regolatore di velocità.
La sua visualizzazione indica
che è stata attivata la moda-
l i t à r e g o l a t o r e d i v e l o c i t à .
La sua visualizzazione indica
che è possibile regolare il va-
l o r e d e l l a v e l o c i t à d i r e g o l a -
zione da memorizzare.
Cambio automatico.
La sua visualizzaizone indica
la posizione che è stata sele-
zionata sulla griglia del cam-
b i o d i v e l o c i t à ( R , N , A o M ) .
Tergicristallo automatico.
La sua visualizzazione indica
che è stato attivato il funziona-
mento automatico del tergicri-
stalli anteriore.
Accensione automatica.
La sua visualizzazione indica
che è stata attivata l'accensione
automatica dei fari. La sua visualizzazione indica
i l r a p p o r t o i n s e r i t o i n m o d a l i t à
di funzionamento automatico
o manuale (da 1 a 6).
La sua visualizzazione indica la
m o d a l i t à d i f u n z i o n a m e n t o s e l e -
zionata (automatica o sportiva).
La sua visualizzazione indica
il rapporto inserito nel pro-
gramma di funzionamento au-
tomatico o manuale.
La sua visualizzazione indica il
programma di funzionamento
selezionato (automatico, spor-
tivo, neve o manuale).
Cambio manuale pilotato a 6 marce.
La sua visualizzaizone indica la
posizione che è stata selezio-
nata sulla griglia del cambio di
v e l o c i t à ( P , R , N o D ) .
Page 5 of 260
26
CONTROLLO di MARCIA
Le spie di disattivazione
L'accensione di una delle spie seguenti
conferma l'arresto volontario del siste-
ma corrispondente. Disattivazione del sistema
airbag passeggero.
Il sistema airbag passeggero si
attiva automaticamente all'ac-
censione del veicolo.
U n c o m a n d o s p e c i fi c o , d i s p o s t o
al centro della plancia di comando, con-
sente di interromperne il funzionamento.
L'evento è confermato dall'accensione
fi s s a d i q u e s t a s p i a s u l q u a d r o s t r u m e n -
ti o sul display delle spie della cintura e
dell'airbag frontale passeggero. Disattivazione del controllo
dinamico di stabilità
(ESP/ASR).
Il sistema ESP/ASR si attiva
automaticamente all'accensione del
veicolo.
U n t a s t o s p e c i fi c o , d i s p o s t o a l c e n t r o
della plancia di comando, consente di
interromperne il funzionamento. L'even-
t o è c o n f e r m a t o d a l l ' a c c e n s i o n e fi s s a d i
questa spia e della spia del tasto.
A partire da circa 50 Km orari, il sistema
si riattiva automaticamente.
Le spie di disattivazione comuni L e s p i e d i d i s a t t i v a z i o n e s p e c i fi c h e
Bloccaggio automatico.
La sua visualizzazione segnala
che è stato disattivato il bloccag-
gio automatico delle porte e del
bagagliaio durante la marcia. Tergicristallo automatico.
La sua visualizzazione segnala
che è stato disattivato il funzio-
namento del tergicristallo ante-
riore.
Le altre spie appaiono sul display grande,
posto al centro del quadro strumenti. Limitatore di velocità.
La sua visualizzazione se-
gnala che è stata disattivata
l a l i m i t a z i o n e d e l l a v e l o c i t à .
Regolatore di velocità.
La sua visualizzazione se-
gnala che è stata disattivata
l a r e g o l a z i o n e d e l l a v e l o c i t à .
Accensione automatica.
La sua visualizzazione segnala
che è stata disattivata l'accen-
sione automatica dei fari.
Page 6 of 260
!
2 7
CONTROLLO di MARCIA
A motore in moto o a veicolo in mo-
vimento, l'accensione di una delle
spie seguenti segnala la comparsa di
un'anomalia che richiede l'intervento
del conducente. Allarme centralizzato.
La sua accensione è asso-
ciata ad un'altra spia di al-
l a r m e :
- ruota forata,
- frenata,
- servosterzo,
- pressione olio motore,
- temperatura del liquido di raffreddamento,
che necessita obbligatoriamente l'arre-
sto del veicolo nelle migliori condizioni
di sicurezza.
Servizio.
La sua accensione segnala il
manifestarsi di un problema in
uno dei sistemi che non dispon-
g o n o d i u n a s p i a s p e c i fi c a .
P e r i d e n t i fi c a r l o , c o n s u l t a r e i l m e s s a g -
gio sul display multifunzione.
D o p o c o n t r o l l o :
- della chiusura delle porte, del bagagliaio, del lunotto posteriore e
del cofano,
- del livello dell'olio motore,
- del livello del liquido lavavetri,
- della pila del telecomando,
- della pressione dei pneumatici,
- d e l l a fi n e d i s a t u r a z i o n e d e l fi l t r o antiparticolato (Diesel),
per tutti gli altri casi, contattare la rete
PEUGEOT . Frenata.
La sua accensione segnala la
comparsa di un'anomalia in uno
d e i s i s t e m i d i f r e n a t a :
- notevole abbassamento del livello nel circuito,
- ripartitore elettronico di frenata (REF) difettoso (accensione
simultanea della spia ABS),
che necessita obbligatoriamente l'arre-
sto del veicolo nelle migliori condizioni
di sicurezza.
A veicolo in movimento controllare che
il freno di stazionamento sia completa-
mente disinserito.
Qualsiasi difetto che comporti l'ac-
censione di una spia di allarme
deve essere oggetto di una dia-
gnosi complementare con lettura
del messaggio corrispondente sul
display multifunzione.
In caso di problema, non esitare a
contattare la rete PEUGEOT .
Spie di allarme
Antibloccaggio ruote (ABS).
La sua accensione segnala la
comparsa di un'anomalia nel
sistema di antibloccaggio delle
ruote.
Questo tuttavia non impedisce il fun-
zionamento della frenata assistita del
veicolo.
Spie di allarme comuni
Controllo dinamico di
stabilità (ESP/ASR).
Il sistema ESP/ASR si attiva au-
tomaticamente all'avviamento
del veicolo.
Eccetto che in caso di disattivazione,
l ' a c c e n s i o n e fi s s a d i q u e s t a s p i a e d e l l a
s p i a d e l t a s t o s e g n a l a n o i l v e r i fi c a r s i d i
un'anomalia nel sistema ESP/ASR o nel
dispositivo di aiuto alla partenza in salita.
Page 8 of 260
i
!
29

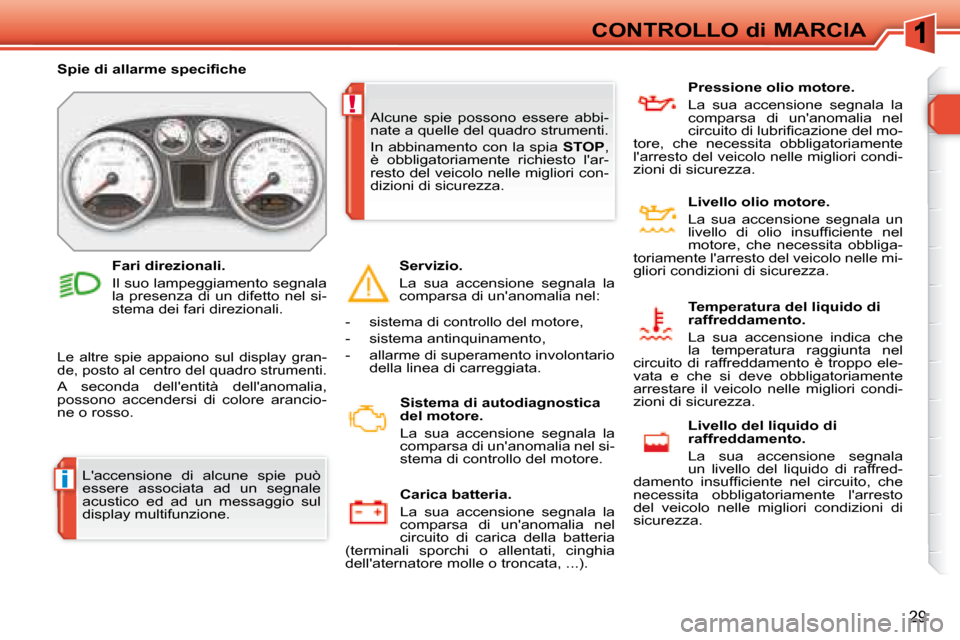

CONTROLLO di MARCIA
L'accensione di alcune spie può
essere associata ad un segnale
acustico ed ad un messaggio sul
display multifunzione.
S p i e d i a l l a r m e s p e c i fi c h e
Le altre spie appaiono sul display gran-
de, posto al centro del quadro strumenti.
A s e c o n d a d e l l ' e n t i t à d e l l ' a n o m a l i a ,
possono accendersi di colore arancio-
ne o rosso.
Alcune spie possono essere abbi-
nate a quelle del quadro strumenti.
In abbinamento con la spia
STOP ,
è obbligatoriamente richiesto l'ar-
resto del veicolo nelle migliori con-
dizioni di sicurezza.
Fari direzionali.
Il suo lampeggiamento segnala
la presenza di un difetto nel si-
stema dei fari direzionali. Pressione olio motore.
La sua accensione segnala la
comparsa di un'anomalia nel
c i r c u i t o d i l u b r i fi c a z i o n e d e l m o -
tore, che necessita obbligatoriamente
l'arresto del veicolo nelle migliori condi-
zioni di sicurezza.
Servizio.
La sua accensione segnala la
c o m p a r s a d i u n ' a n o m a l i a n e l :
Sistema di autodiagnostica
del motore.
La sua accensione segnala la
comparsa di un'anomalia nel si-
stema di controllo del motore. Livello olio motore.
La sua accensione segnala un
l i v e l l o d i o l i o i n s u f fi c i e n t e n e l
motore, che necessita obbliga-
toriamente l'arresto del veicolo nelle mi-
gliori condizioni di sicurezza.
Temperatura del liquido di
raffreddamento.
La sua accensione indica che
la temperatura raggiunta nel
circuito di raffreddamento è troppo ele-
vata e che si deve obbligatoriamente
arrestare il veicolo nelle migliori condi-
zioni di sicurezza.
Livello del liquido di
raffreddamento.
La sua accensione segnala
un livello del liquido di raffred-
d a m e n t o i n s u f fi c i e n t e n e l c i r c u i t o , c h e
necessita obbligatoriamente l'arresto
del veicolo nelle migliori condizioni di
sicurezza.
Carica batteria.
La sua accensione segnala la
comparsa di un'anomalia nel
circuito di carica della batteria
(terminali sporchi o allentati, cinghia
dell'aternatore molle o troncata, ...).
- sistema di controllo del motore,
- sistema antinquinamento,
- allarme di superamento involontario
della linea di carreggiata.
Page 11 of 260
32

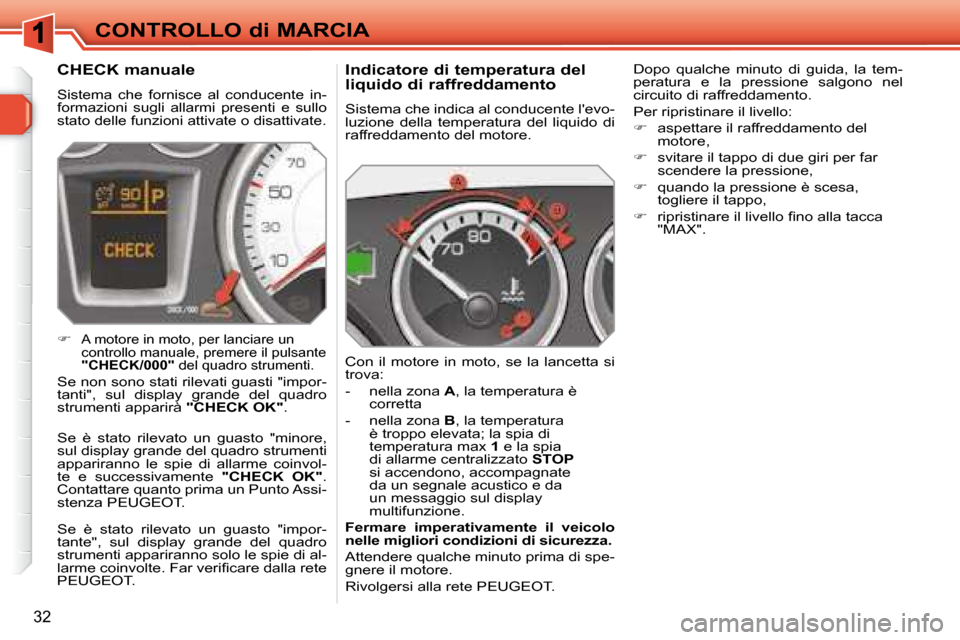

CONTROLLO di MARCIA
Indicatore di temperatura del
liquido di raffreddamento
Sistema che indica al conducente l'evo-
luzione della temperatura del liquido di
raffreddamento del motore.
Con il motore in moto, se la lancetta si
t r o v a :
- nella zona A , la temperatura è
corretta
- nella zona B , la temperatura
è troppo elevata; la spia di
t e m p e r a t u r a m a x 1 e la spia
di allarme centralizzato STOP
si accendono, accompagnate
da un segnale acustico e da
un messaggio sul display
multifunzione.
Fermare imperativamente il veicolo
nelle migliori condizioni di sicurezza.
Attendere qualche minuto prima di spe-
gnere il motore.
Rivolgersi alla rete PEUGEOT. Dopo qualche minuto di guida, la tem-
peratura e la pressione salgono nel
circuito di raffreddamento.
P e r r i p r i s t i n a r e i l l i v e l l o :
aspettare il raffreddamento del
motore,
svitare il tappo di due giri per far
scendere la pressione,
quando la pressione è scesa,
togliere il tappo,
r i p r i s t i n a r e i l l i v e l l o fi n o a l l a t a c c a
"MAX".
CHECK manuale
Sistema che fornisce al conducente in-
formazioni sugli allarmi presenti e sullo
stato delle funzioni attivate o disattivate.
A motore in moto, per lanciare un
controllo manuale, premere il pulsante
"CHECK/000" del quadro strumenti.
Se non sono stati rilevati guasti "impor-
tanti", sul display grande del quadro
s t r u m e n t i a p p a r i r à "CHECK OK" .
Se è stato rilevato un guasto "minore,
sul display grande del quadro strumenti
appariranno le spie di allarme coinvol-
te e successivamente "CHECK OK" .
Contattare quanto prima un Punto Assi-
stenza PEUGEOT.
Se è stato rilevato un guasto "impor-
tante", sul display grande del quadro
strumenti appariranno solo le spie di al-
l a r m e c o i n v o l t e . F a r v e r i fi c a r e d a l l a r e t e
PEUGEOT.
