2008 PEUGEOT 207 Manual del propietario (in Spanish)

126

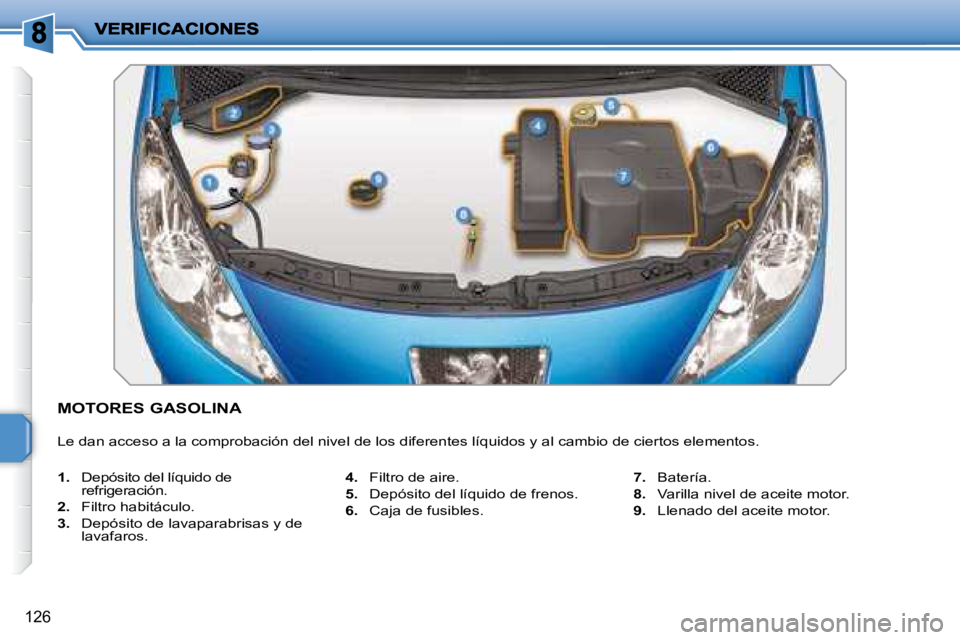

MOTORES GASOLINA
Le dan acceso a la comprobación del nivel de los diferentes líquidos y al cambio de ciertos elementos.

1. Depósito del líquido de
refrigeración.

2. Filtro habitáculo.

3. Depósito de lavaparabrisas y de
lavafaros.
4. Filtro de aire.

5. Depósito del líquido de frenos.

6. Caja de fusibles.
7. Batería.

8. Varilla nivel de aceite motor.

9. Llenado del aceite motor.

127

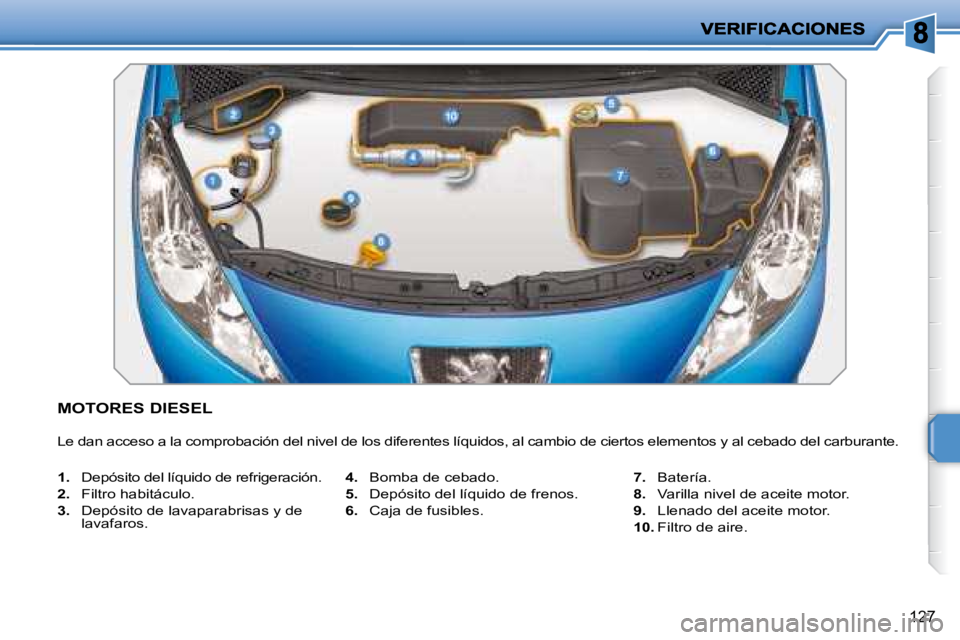

MOTORES DIESEL
Le dan acceso a la comprobación del nivel de los diferentes líquidos, al cambio de ciertos elementos y al cebado del carburante.

1. Depósito del líquido de refrigeración.

2. Filtro habitáculo.

3. Depósito de lavaparabrisas y de
lavafaros.
4. Bomba de cebado.

5. Depósito del líquido de frenos.

6. Caja de fusibles.
7. Batería.

8. Varilla nivel de aceite motor.

9. Llenado del aceite motor.
10. Filtro de aire.

128

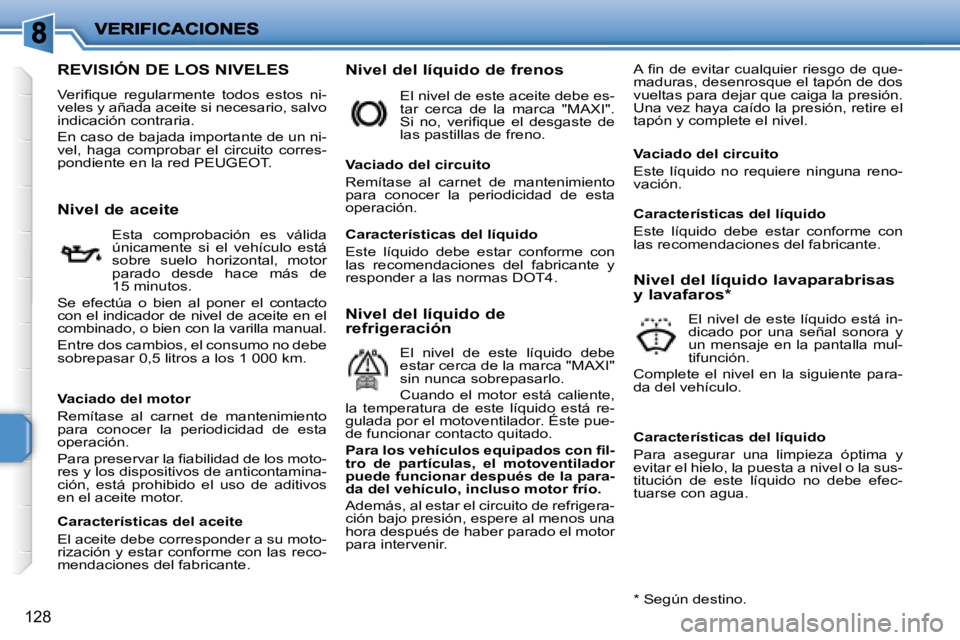

REVISIÓN DE LOS NIVELES
Verifi que regularmente todos estos ni-
veles y añada aceite si necesario, salvo
indicación contraria.
En caso de bajada importante de un ni-
vel, haga comprobar el circuito corres-
pondiente en la red PEUGEOT . Nivel del líquido de frenos
A fi n de evitar cualquier riesgo de que-
maduras, desenrosque el tapón de dos
vueltas para dejar que caiga la presión.
Una vez haya caído la presión, retire el
tapón y complete el nivel.
Nivel de aceite Esta comprobación es válida
únicamente si el vehículo está
sobre suelo horizontal, motor
parado desde hace más de
15 minutos.
Se efectúa o bien al poner el contacto
con el indicador de nivel de aceite en el
combinado, o bien con la varilla manual.
Entre dos cambios, el consumo no debe
sobrepasar 0,5 litros a los 1 000 km. El nivel de este aceite debe es-
tar cerca de la marca "MAXI".
Si no, verifi que el desgaste de
las pastillas de freno.
Vaciado del circuito
Remítase al carnet de mantenimiento
para conocer la periodicidad de esta
operación.
Nivel del líquido de
refrigeración El nivel de este líquido debe
estar cerca de la marca "MAXI"
sin nunca sobrepasarlo.
Cuando el motor está caliente,
la temperatura de este líquido está re-
gulada por el motoventilador. Éste pue-
de funcionar contacto quitado.

Para los vehículos equipados con fi l-
tro de partículas, el motoventilador
puede funcionar después de la para-
da del vehículo, incluso motor frío.
Además, al estar el circuito de refrigera-
ción bajo presión, espere al menos una
hora después de haber parado el motor
para intervenir. Nivel del líquido lavaparabrisas
y lavafaros *
El nivel de este líquido está in-
dicado por una señal sonora y
un mensaje en la pantalla mul-
tifunción.
Complete el nivel en la siguiente para-
da del vehículo.
* Según destino.
Vaciado del motor
Remítase al carnet de mantenimiento
para conocer la periodicidad de esta
operación.
Para preservar la fi abilidad de los moto-
res y los dispositivos de anticontamina-
ción, está prohibido el uso de aditivos
en el aceite motor.
Características del aceite
El aceite debe corresponder a su moto-
rización y estar conforme con las reco-
mendaciones del fabricante. Características del líquido
Este líquido debe estar conforme con
las recomendaciones del fabricante y
responder a las normas DOT4.
Vaciado del circuito
Este líquido no requiere ninguna reno-
vación.
Características del líquido
Este líquido debe estar conforme con
las recomendaciones del fabricante.
Características del líquido
Para asegurar una limpieza óptima y
evitar el hielo, la puesta a nivel o la sus-
titución de este líquido no debe efec-
tuarse con agua.

!
i
129

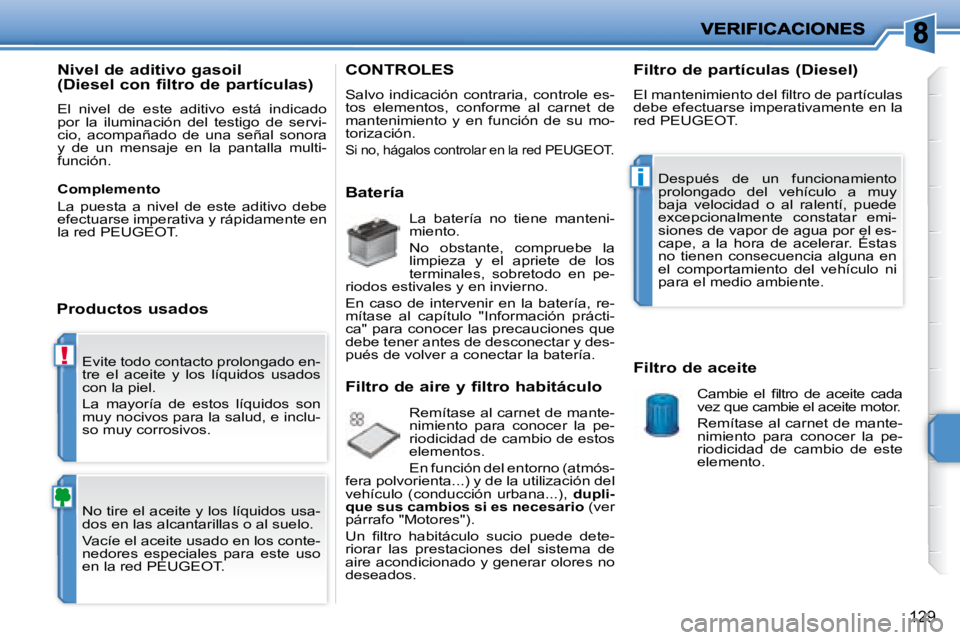

Evite todo contacto prolongado en-
tre el aceite y los líquidos usados
con la piel.
La mayoría de estos líquidos son
muy nocivos para la salud, e inclu-
so muy corrosivos.
No tire el aceite y los líquidos usa-
dos en las alcantarillas o al suelo.
Vacíe el aceite usado en los conte-
nedores especiales para este uso
en la red PEUGEOT .
Nivel de aditivo gasoil
(Diesel con filtro de partículas)
El nivel de este aditivo está indicado
por la iluminación del testigo de servi-
cio, acompañado de una señal sonora
y de un mensaje en la pantalla multi-
función.
Productos usados
CONTROLES
Salvo indicación contraria, controle es-
tos elementos, conforme al carnet de
mantenimiento y en función de su mo-
torización.
Si no, hágalos controlar en la red PEUGEOT .
Batería La batería no tiene manteni-
miento.
No obstante, compruebe la
limpieza y el apriete de los
terminales, sobretodo en pe-
riodos estivales y en invierno.
En caso de intervenir en la batería, re-
mítase al capítulo "Información prácti-
ca" para conocer las precauciones que
debe tener antes de desconectar y des-
pués de volver a conectar la batería.
Filtro de aire y filtro habitáculo
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de cambio de estos
elementos.
En función del entorno (atmós-
fera polvorienta...) y de la utilización del
vehículo (conducción urbana...), dupli-
que sus cambios si es necesario (ver
párrafo "Motores").
Un fi ltro habitáculo sucio puede dete-
riorar las prestaciones del sistema de
aire acondicionado y generar olores no
deseados. Filtro de partículas (Diesel)
El mantenimiento del fi ltro de partículas
debe efectuarse imperativamente en la
red PEUGEOT .
Filtro de aceite
Cambie el fi ltro de aceite cada
vez que cambie el aceite motor.
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de cambio de este
elemento.
Después de un funcionamiento
prolongado del vehículo a muy
baja velocidad o al ralentí, puede
excepcionalmente constatar emi-
siones de vapor de agua por el es-
cape, a la hora de acelerar. Éstas
no tienen consecuencia alguna en
el comportamiento del vehículo ni
para el medio ambiente.
Complemento
La puesta a nivel de este aditivo debe
efectuarse imperativa y rápidamente en
la red PEUGEOT .

!
i
129
Evite todo contacto prolongado en-
tre el aceite y los líquidos usados
con la piel.
La mayoría de estos líquidos son
muy nocivos para la salud, e inclu-
so muy corrosivos.
No tire el aceite y los líquidos usa-
dos en las alcantarillas o al suelo.
Vacíe el aceite usado en los conte-
nedores especiales para este uso
en la red PEUGEOT .
Nivel de aditivo gasoil
(Diesel con filtro de partículas)
El nivel de este aditivo está indicado
por la iluminación del testigo de servi-
cio, acompañado de una señal sonora
y de un mensaje en la pantalla multi-
función.
Productos usados
CONTROLES
Salvo indicación contraria, controle es-
tos elementos, conforme al carnet de
mantenimiento y en función de su mo-
torización.
Si no, hágalos controlar en la red PEUGEOT .
Batería La batería no tiene manteni-
miento.
No obstante, compruebe la
limpieza y el apriete de los
terminales, sobretodo en pe-
riodos estivales y en invierno.
En caso de intervenir en la batería, re-
mítase al capítulo "Información prácti-
ca" para conocer las precauciones que
debe tener antes de desconectar y des-
pués de volver a conectar la batería.
Filtro de aire y filtro habitáculo
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de cambio de estos
elementos.
En función del entorno (atmós-
fera polvorienta...) y de la utilización del
vehículo (conducción urbana...), dupli-
que sus cambios si es necesario (ver
párrafo "Motores").
Un fi ltro habitáculo sucio puede dete-
riorar las prestaciones del sistema de
aire acondicionado y generar olores no
deseados. Filtro de partículas (Diesel)
El mantenimiento del fi ltro de partículas
debe efectuarse imperativamente en la
red PEUGEOT .
Filtro de aceite
Cambie el fi ltro de aceite cada
vez que cambie el aceite motor.
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de cambio de este
elemento.
Después de un funcionamiento
prolongado del vehículo a muy
baja velocidad o al ralentí, puede
excepcionalmente constatar emi-
siones de vapor de agua por el es-
cape, a la hora de acelerar. Éstas
no tienen consecuencia alguna en
el comportamiento del vehículo ni
para el medio ambiente.
Complemento
La puesta a nivel de este aditivo debe
efectuarse imperativa y rápidamente en
la red PEUGEOT .

!
130

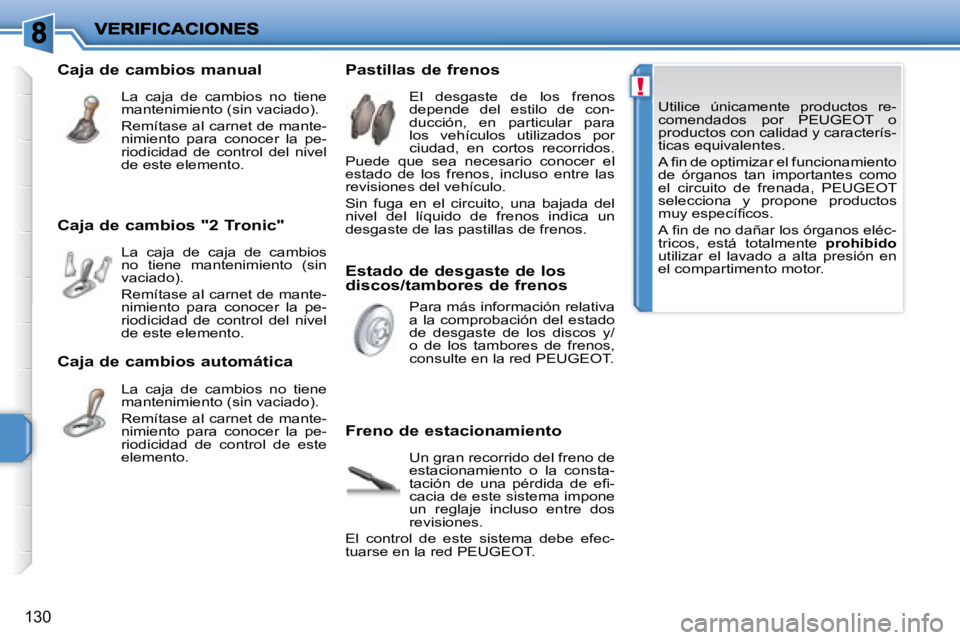

Utilice únicamente productos re-
comendados por PEUGEOT o
productos con calidad y caracterís-
ticas equivalentes.
A fi n de optimizar el funcionamiento
de órganos tan importantes como
el circuito de frenada, PEUGEOT
selecciona y propone productos
muy específi cos.
A fi n de no dañar los órganos eléc-
tricos, está totalmente prohibido
utilizar el lavado a alta presión en
el compartimento motor.
Caja de cambios "2 Tronic"
La caja de caja de cambios
no tiene mantenimiento (sin
vaciado).
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de control del nivel
de este elemento. Estado de desgaste de los
discos/tambores de frenos
Para más información relativa
a la comprobación del estado
de desgaste de los discos y/
o de los tambores de frenos,
consulte en la red PEUGEOT .
Caja de cambios manual
La caja de cambios no tiene
mantenimiento (sin vaciado).
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de control del nivel
de este elemento. Pastillas de frenos
El desgaste de los frenos
depende del estilo de con-
ducción, en particular para
los vehículos utilizados por
ciudad, en cortos recorridos.
Puede que sea necesario conocer el
estado de los frenos, incluso entre las
revisiones del vehículo.
Sin fuga en el circuito, una bajada del
nivel del líquido de frenos indica un
desgaste de las pastillas de frenos.
Freno de estacionamiento
Un gran recorrido del freno de
estacionamiento o la consta-
tación de una pérdida de efi -
cacia de este sistema impone
un reglaje incluso entre dos
revisiones.
El control de este sistema debe efec-
tuarse en la red PEUGEOT .
Caja de cambios automática
La caja de cambios no tiene
mantenimiento (sin vaciado).
Remítase al carnet de mante-
nimiento para conocer la pe-
riodicidad de control de este
elemento.

i
131

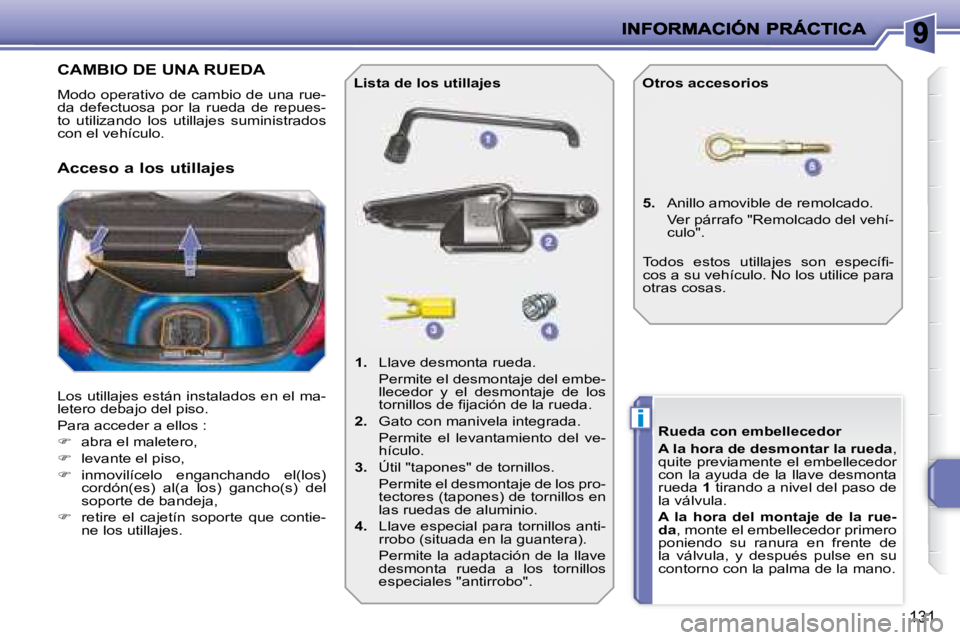

CAMBIO DE UNA RUEDA
Modo operativo de cambio de una rue-
da defectuosa por la rueda de repues-
to utilizando los utillajes suministrados
con el vehículo.
Los utillajes están instalados en el ma-
letero debajo del piso.
Para acceder a ellos :

 abra el maletero,

 levante el piso,

 inmovilícelo enganchando el(los)
cordón(es) al(a los) gancho(s) del
soporte de bandeja,

 retire el cajetín soporte que contie-
ne los utillajes.
1. Llave desmonta rueda.
Permite el desmontaje del embe- llecedor y el desmontaje de los
tornillos de fi jación de la rueda.

2. Gato con manivela integrada.
Permite el levantamiento del ve- hículo.

3. Útil "tapones" de tornillos.
Permite el desmontaje de los pro- tectores (tapones) de tornillos en
las ruedas de aluminio.

4. Llave especial para tornillos anti-
rrobo (situada en la guantera).
Permite la adaptación de la llave desmonta rueda a los tornillos
especiales "antirrobo".
Lista de los utillajes Otros accesorios

5. Anillo amovible de remolcado.
Ver párrafo "Remolcado del vehí- culo".
Acceso a los utillajes
Rueda con embellecedor

A la hora de desmontar la rueda ,
quite previamente el embellecedor
con la ayuda de la llave desmonta
rueda 1 tirando a nivel del paso de
la válvula.

A la hora del montaje de la rue-
da , monte el embellecedor primero
poniendo su ranura en frente de
la válvula, y después pulse en su
contorno con la palma de la mano.
Todos estos utillajes son específi -
cos a su vehículo. No los utilice para
otras cosas.

i
i
132
Fijación de la rueda de repuesto
de chapa o de tipo "galette"
Si su vehículo está equipado con
ruedas de aluminio, es normal
constatar, a la hora de un apriete
de los tornillos en el montaje, que
las arandelas no se ponen en con-
tacto con la rueda de repuesto de
chapa o de tipo "galette". La suje-
ción de la rueda se hace por impul-
so cónico de cada tornillo.

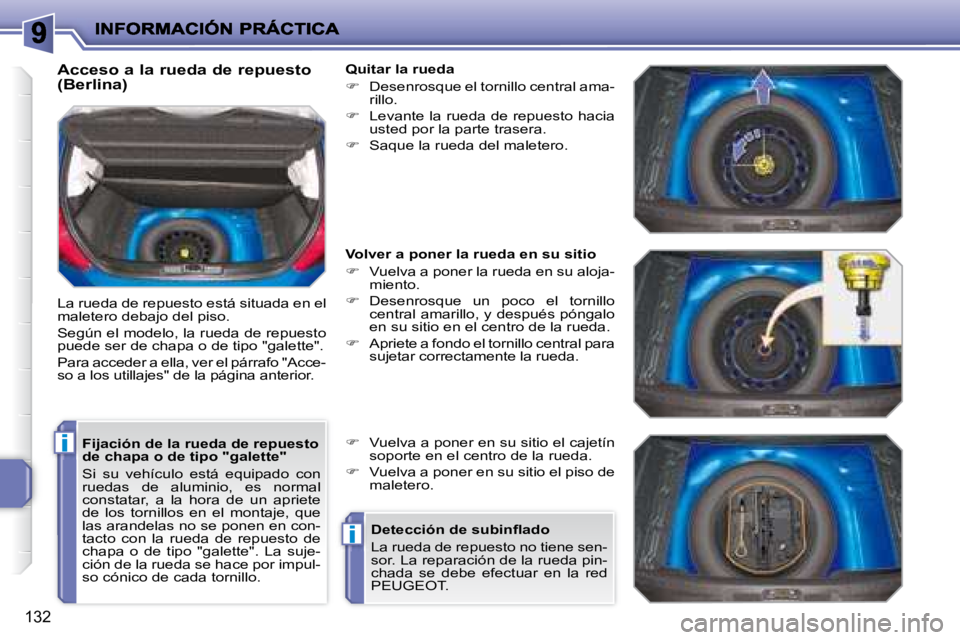

Acceso a la rueda de repuesto
(Berlina)
La rueda de repuesto está situada en el
maletero debajo del piso.
Según el modelo, la rueda de repuesto
puede ser de chapa o de tipo "galette".
Para acceder a ella, ver el párrafo "Acce-
so a los utillajes" de la página anterior.
Quitar la rueda

 Desenrosque el tornillo central ama-
rillo.

 Levante la rueda de repuesto hacia
usted por la parte trasera.

 Saque la rueda del maletero.
Volver a poner la rueda en su sitio

 Vuelva a poner la rueda en su aloja-
miento.

 Desenrosque un poco el tornillo
central amarillo, y después póngalo
en su sitio en el centro de la rueda.

 Apriete a fondo el tornillo central para
sujetar correctamente la rueda.

 Vuelva a poner en su sitio el cajetín
soporte en el centro de la rueda.

 Vuelva a poner en su sitio el piso de
maletero.
Detección de subinfl ado
La rueda de repuesto no tiene sen-
sor. La reparación de la rueda pin-
chada se debe efectuar en la red
PEUGEOT .
