2008 PEUGEOT 207 Manual del propietario (in Spanish)

i
i
133
Fijación de la rueda de repuesto
de chapa o de tipo "galette"
Si su vehículo está equipado con
ruedas de aluminio, es normal
constatar, a la hora de un apriete
de los tornillos en el montaje, que
las arandelas no se ponen en con-
tacto con la rueda de repuesto de
chapa o de tipo "galette". La suje-
ción de la rueda se hace por impul-
so cónico de cada tornillo.
Acceso a la rueda de repuesto
(SW)
La rueda de repuesto está situada en el
maletero debajo del piso.
Según el modelo, la rueda de repuesto
puede ser de chapa o de tipo "galette".
Para acceder a ella, ver el párrafo "Ac-
ceso a los utillajes".
Quitar la rueda

 Desenrosque el tornillo central ama-
rillo.

 Levante la rueda de repuesto hacia
usted por la parte trasera.

 Saque la rueda del maletero.
Volver a poner la rueda en su sitio

 Vuelva a poner la rueda en su aloja-
miento.

 Desenrosque un poco el tornillo
central amarillo, y después póngalo
en su sitio en el centro de la rueda.

 Apriete a fondo el tornillo central para
sujetar correctamente la rueda.

 Vuelva a poner en su sitio el cajetín
soporte en el centro de la rueda.

 Vuelva a poner en su sitio el piso de
maletero.
Detección de subinfl ado
La rueda de repuesto no tiene sen-
sor. La reparación de la rueda pin-
chada se debe efectuar en la red
PEUGEOT .

i
134
Estacionamiento del vehículo
Inmovilice el vehículo de manera
que no moleste a la circulación : el
suelo debe ser horizontal, estable
y no deslizante.
Eche el freno de estacionamiento,
quite el contacto y meta la primera
velocidad * de manera a bloquear
las ruedas.
Ponga una cala en caso necesario
debajo de la rueda diagonalmente
opuesta a la que va a cambiar.
Asegúrese imperativamente que los
ocupantes han salido del vehículo y
están en una zona lejos del vehícu-
lo que garantice su seguridad.
Nunca se meta debajo de un vehí-
culo levantado por un gato ; utilice
una borriqueta.

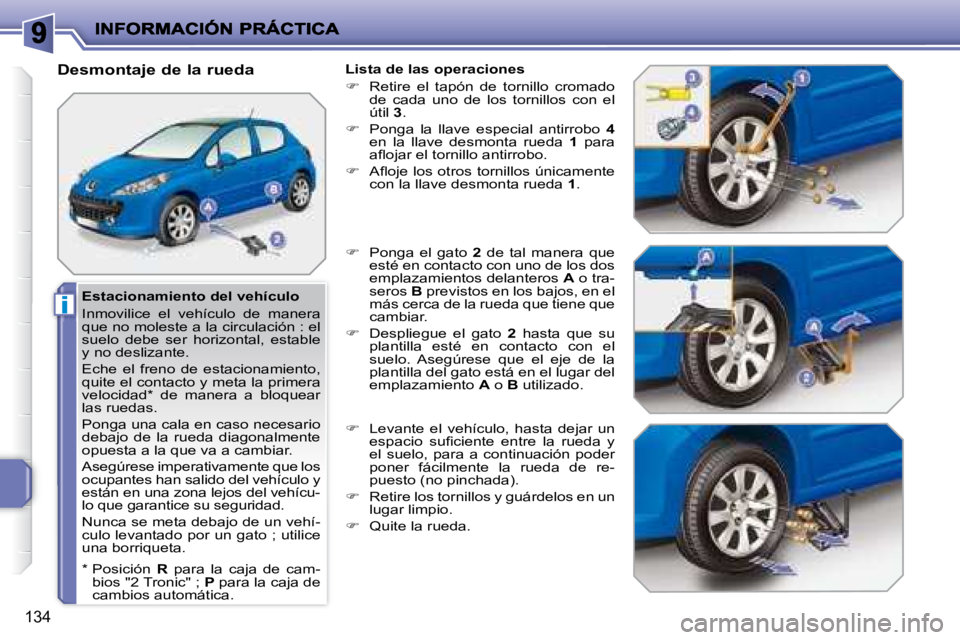

Desmontaje de la rueda
Lista de las operaciones

 Retire el tapón de tornillo cromado
de cada uno de los tornillos con el
útil 3 .

 Ponga la llave especial antirrobo 4
en la llave desmonta rueda 1 para
afl ojar el tornillo antirrobo.

 Afl oje los otros tornillos únicamente
con la llave desmonta rueda 1 .

 Ponga el gato 2 de tal manera que
esté en contacto con uno de los dos
emplazamientos delanteros A o tra-
seros B previstos en los bajos, en el
más cerca de la rueda que tiene que
cambiar.

 Despliegue el gato 2 hasta que su
plantilla esté en contacto con el
suelo. Asegúrese que el eje de la
plantilla del gato está en el lugar del
emplazamiento A o B utilizado.

 Levante el vehículo, hasta dejar un
espacio sufi ciente entre la rueda y
el suelo, para a continuación poder
poner fácilmente la rueda de re-
puesto (no pinchada).

 Retire los tornillos y guárdelos en un
lugar limpio.

 Quite la rueda.
* Posición R para la caja de cam-
bios "2 Tronic" ; P para la caja de
cambios automática.

i
135
Después de un cambio de rueda
Para guardar correctamente la rue-
da pinchada en el maletero, retire
previamente el cubre central.
Utilizando la rueda de repuesto de
tipo "galette", no sobrepase la ve-
locidad de 80 km/h.
Haga que le controlen rápidamente
el apriete de los tornillos y la pre-
sión de la rueda de repuesto en la
red PEUGEOT .
Repare la rueda pinchada y susti-
túyala inmediatamente en el vehí-
culo.

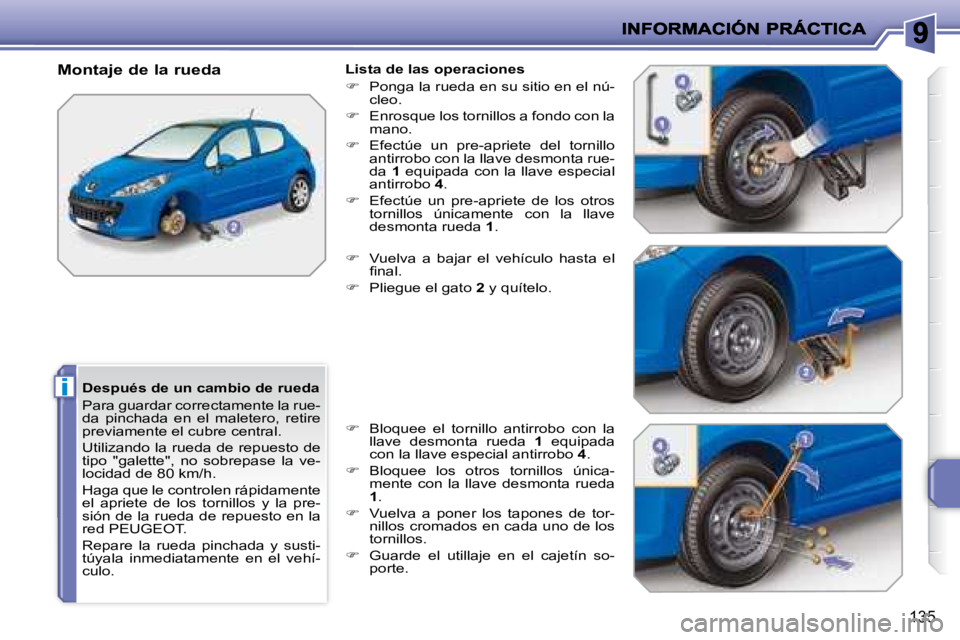

Montaje de la rueda
Lista de las operaciones

 Ponga la rueda en su sitio en el nú-
cleo.

 Enrosque los tornillos a fondo con la
mano.

 Efectúe un pre-apriete del tornillo
antirrobo con la llave desmonta rue-
da 1 equipada con la llave especial
antirrobo 4 .

 Efectúe un pre-apriete de los otros
tornillos únicamente con la llave
desmonta rueda 1 .

 Vuelva a bajar el vehículo hasta el
fi nal.

 Pliegue el gato 2 y quítelo.

 Bloquee el tornillo antirrobo con la
llave desmonta rueda 1 equipada
con la llave especial antirrobo 4 .

 Bloquee los otros tornillos única-
mente con la llave desmonta rueda

1 .

 Vuelva a poner los tapones de tor-
nillos cromados en cada uno de los
tornillos.

 Guarde el utillaje en el cajetín so-
porte.

!
i
i
136

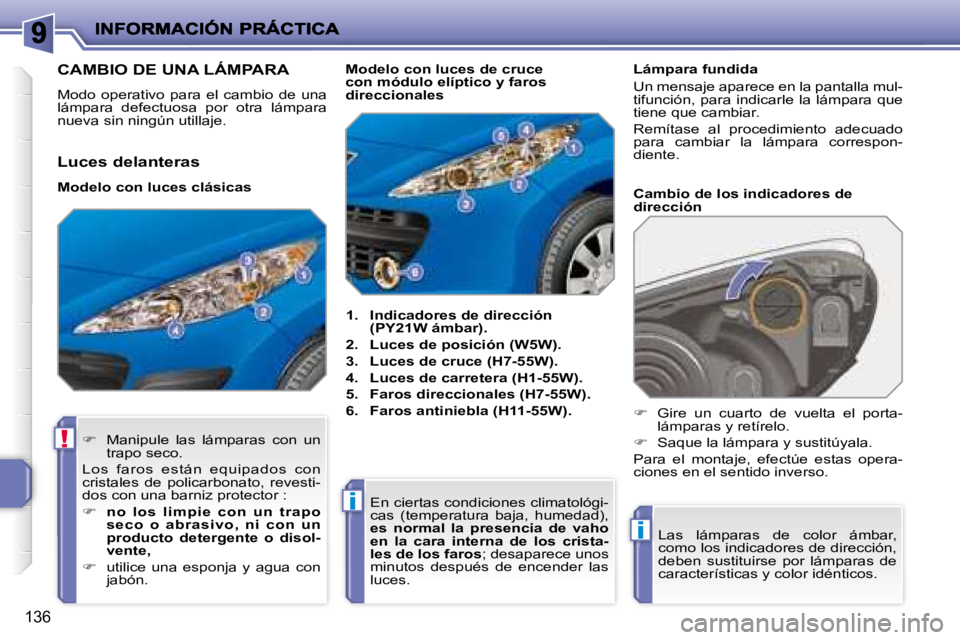

CAMBIO DE UNA LÁMPARA
Modo operativo para el cambio de una
lámpara defectuosa por otra lámpara
nueva sin ningún utillaje.
1. Indicadores de dirección
(PY21W ámbar).

2. Luces de posición (W5W).

3. Luces de cruce (H7-55W).

4. Luces de carretera (H1-55W).

5. Faros direccionales (H7-55W).

6. Faros antiniebla (H11-55W). Cambio de los indicadores de
dirección

 Manipule las lámparas con un
trapo seco.
Los faros están equipados con
cristales de policarbonato, revesti-
dos con una barniz protector :

 no los limpie con un trapo
seco o abrasivo, ni con un
producto detergente o disol-
vente,

 utilice una esponja y agua con
jabón. En ciertas condiciones climatológi-
cas (temperatura baja, humedad),

es normal la presencia de vaho
en la cara interna de los crista-
les de los faros ; desaparece unos
minutos después de encender las
luces .
Modelo con luces de cruce
con módulo elíptico y faros
direccionales
Las lámparas de color ámbar,
como los indicadores de dirección,
deben sustituirse por lámparas de
características y color idénticos.

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Luces delanteras
Lámpara fundida
Un mensaje aparece en la pantalla mul-
tifunción, para indicarle la lámpara que
tiene que cambiar.
Remítase al procedimiento adecuado
para cambiar la lámpara correspon-
diente.
Modelo con luces clásicas

137

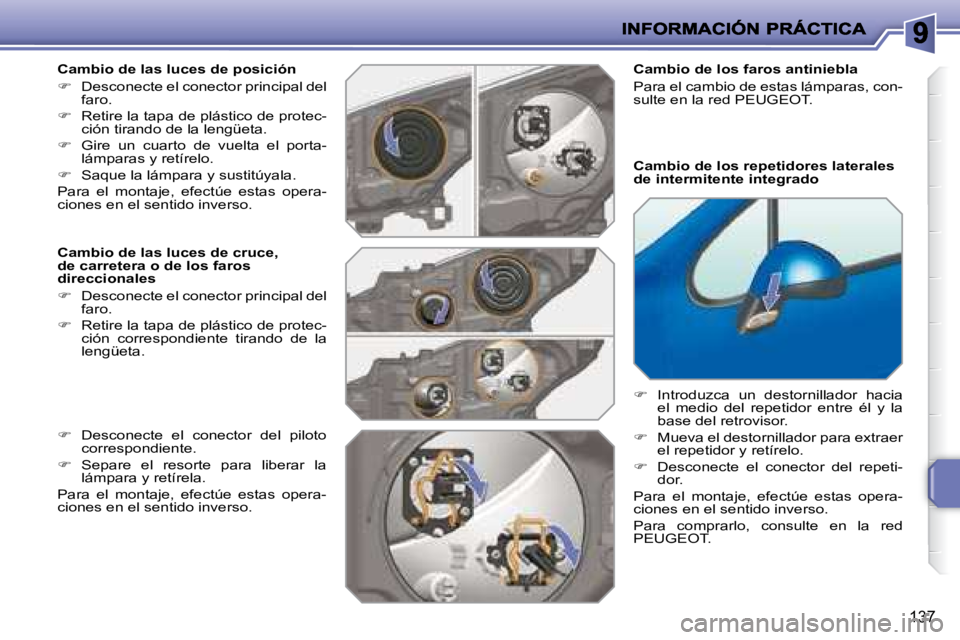

Cambio de las luces de posición

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción tirando de la lengüeta.

 Gire un cuarto de vuelta el porta-
lámparas y retírelo.

 Saque la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Cambio de las luces de cruce,
de carretera o de los faros
direccionales

 Desconecte el conector principal del
faro.

 Retire la tapa de plástico de protec-
ción correspondiente tirando de la
lengüeta. Cambio de los repetidores laterales
de intermitente integrado

 Introduzca un destornillador hacia
el medio del repetidor entre él y la
base del retrovisor.

 Mueva el destornillador para extraer
el repetidor y retírelo.

 Desconecte el conector del repeti-
dor.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso.
Para comprarlo, consulte en la red
PEUGEOT .

 Desconecte el conector del piloto
correspondiente.

 Separe el resorte para liberar la
lámpara y retírela.
Para el montaje, efectúe estas opera-
ciones en el sentido inverso. Cambio de los faros antiniebla
Para el cambio de estas lámparas, con-
sulte en la red PEUGEOT .

ii
138
Luces traseras (Berlina)
1. Luces de stop (P 21 W).
2. Luces de posición (R 5 W).
3. Luces antiniebla (P 21 W).
4. Indicadores de dirección (PY 21 W ámbar).
5. Luces de marcha atrás (P 21 W). Cambio de las luces
Estas cinco lámparas se cambian des-
de el exterior del maletero :

 retire el tornillo de fi jación del piloto,

 saque el piloto por el exterior,

 desconecte el conector del piloto,

 retire la junta de estanqueidad del
piloto,

 pulse en las cuatro lengüetas y reti-
re el porta lámparas,

 gire un cuarto de vuelta la lámpara y
sustitúyala.
Si el vehículo está equipado con el
sistema audio JBL, lado derecho,
abra previamente la tapa para ac-
ceder al tornillo de fi jación.
Las lámparas de color ámbar,
como los indicadores de dirección,
se deben sustituir por lámparas de
características y colores idénticos. Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.

!
139

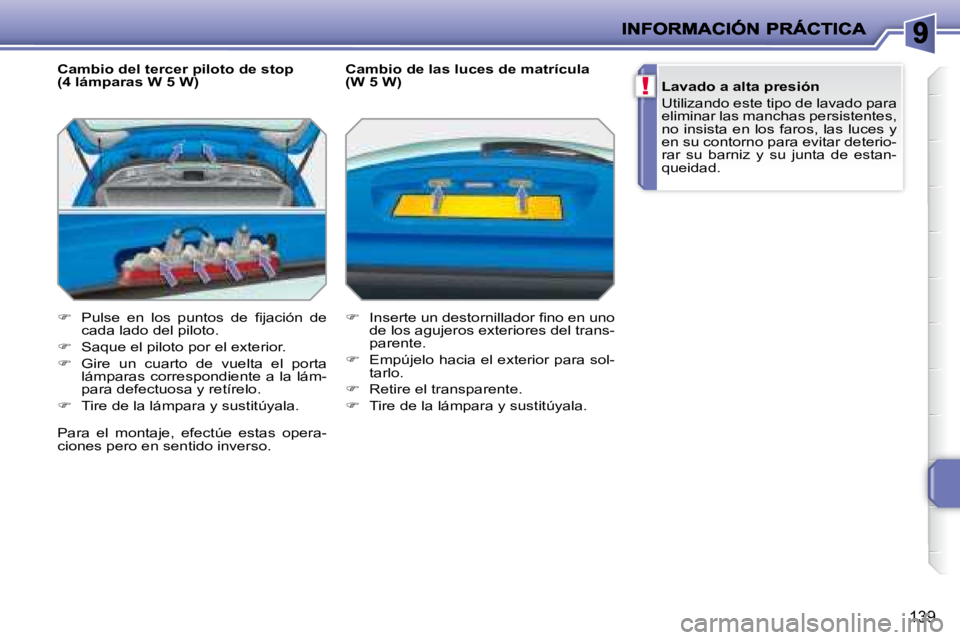

Cambio del tercer piloto de stop
(4 lámparas W 5 W)

 Pulse en los puntos de fi jación de
cada lado del piloto.

 Saque el piloto por el exterior.

 Gire un cuarto de vuelta el porta
lámparas correspondiente a la lám-
para defectuosa y retírelo.

 Tire de la lámpara y sustitúyala. Cambio de las luces de matrícula
(W 5 W)

 Inserte un destornillador fi no en uno
de los agujeros exteriores del trans-
parente.

 Empújelo hacia el exterior para sol-
tarlo.

 Retire el transparente.

 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Lavado a alta presión
Utilizando este tipo de lavado para
eliminar las manchas persistentes,
no insista en los faros, las luces y
en su contorno para evitar deterio-
rar su barniz y su junta de estan-
queidad.

i
140

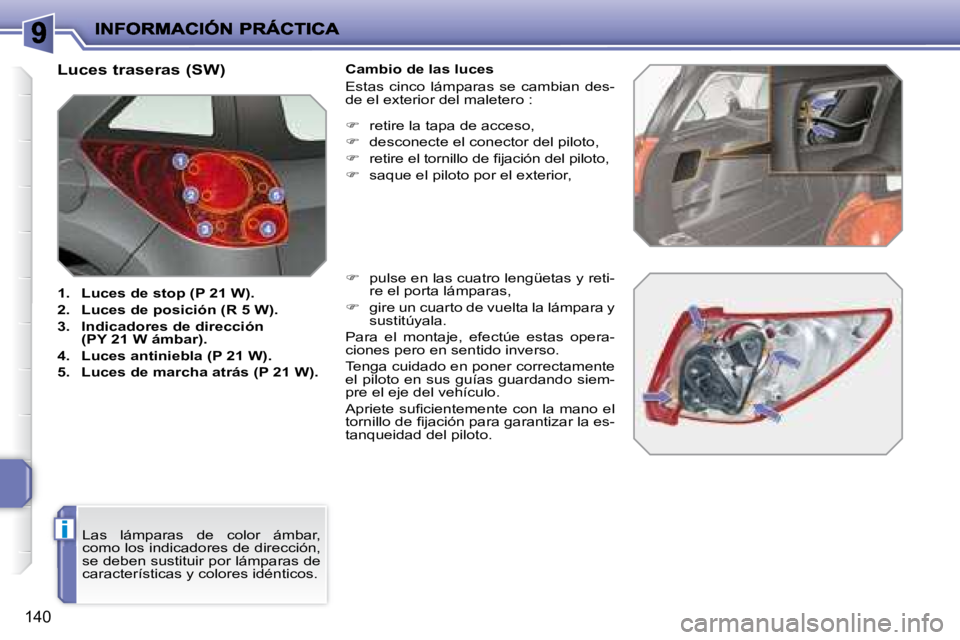

Luces traseras (SW)

1. Luces de stop (P 21 W).

2. Luces de posición (R 5 W).

3. Indicadores de dirección
(PY 21 W ámbar).

4. Luces antiniebla (P 21 W).

5. Luces de marcha atrás (P 21 W). Cambio de las luces
Estas cinco lámparas se cambian des-
de el exterior del maletero :

 retire la tapa de acceso,

 desconecte el conector del piloto,

 retire el tornillo de fi jación del piloto,

 saque el piloto por el exterior,

 pulse en las cuatro lengüetas y reti-
re el porta lámparas,

 gire un cuarto de vuelta la lámpara y
sustitúyala.
Para el montaje, efectúe estas opera-
ciones pero en sentido inverso.
Tenga cuidado en poner correctamente
el piloto en sus guías guardando siem-
pre el eje del vehículo.
Apriete sufi cientemente con la mano el
tornillo de fi jación para garantizar la es-
tanqueidad del piloto.
Las lámparas de color ámbar,
como los indicadores de dirección,
se deben sustituir por lámparas de
características y colores idénticos.
