Système de sécurité de votre véhicule
32
3
(Suite)

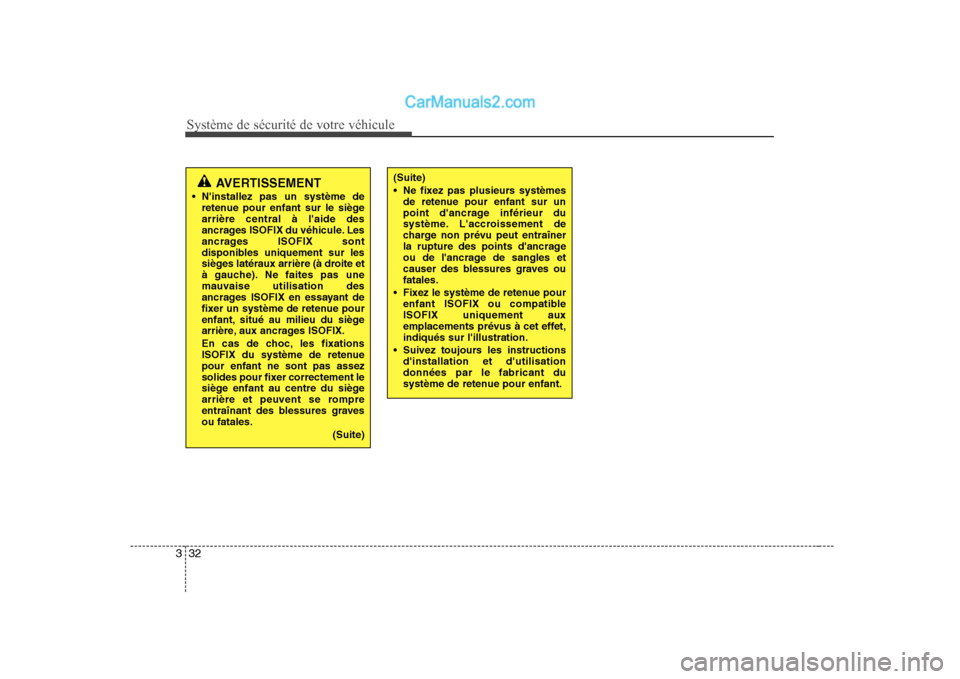

Ne fixez pas plusieurs systèmes
de retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves oufatales.
Fixez le système de retenue pour enfant ISOFIX ou compatibleISOFIX uniquement aux
emplacements prévus à cet effet,indiqués sur l'illustration.
Suivez toujours les instructions d'installation et d'utilisationdonnées par le fabricant du
système de retenue pour enfant.AVERTISSEMENT
N'installez pas un système de retenue pour enfant sur le siège arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenuepour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures gravesou fatales.
(Suite)

333
Système de sécurité de votre véhicule
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
Arrière côté extérieur (côté passager)
Arrière côté extérieur
(côté du conducteur)
Passager avant
Fixation
Catégorie de taille
Catégorie de poids
Carrycot
0 : Jusqu’à 10kg
0+ : Jusqu’à 13kg
I : 9 à 18kg Arrière central

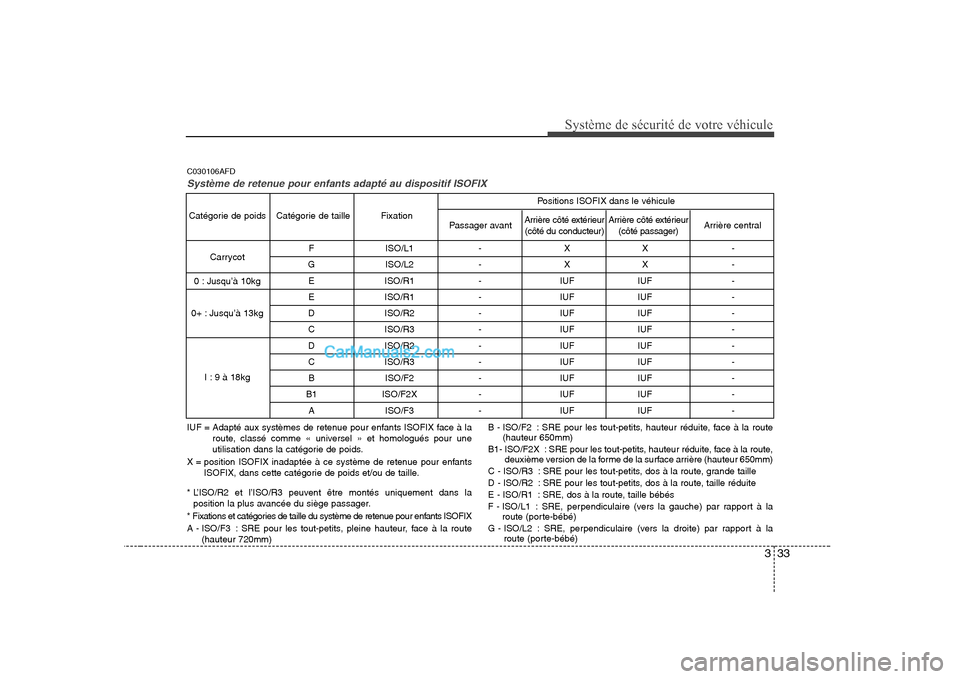

Positions ISOFIX dans le véhicule
IUF = Adapté aux systèmes de retenue pour enfants ISOFIX face à la
route, classé comme « universel » et homologués pour une
utilisation dans la catégorie de poids.
X = position ISOFIX inadaptée à ce système de retenue pour enfants ISOFIX, dans cette catégorie de poids et/ou de taille.
* L’ISO/R2 et l’ISO/R3 peuvent être montés uniquement dans la position la plus avancée du siège passager.
* Fixations et catégories de taille du système de retenue pour enfants ISOFIX
A - ISO/F3 : SRE pour les tout-petits, pleine hauteur, face à la route (hauteur 720mm) B - ISO/F2 : SRE pour les tout-petits, hauteur réduite, face à la route
(hauteur 650mm)
B1- ISO/F2X : SRE pour les tout-petits, hauteur réduite, face à la route, deuxième version de la forme de la surface arrière (hauteur 650mm)
C - ISO/R3 : SRE pour les tout-petits, dos à la route, grande taille
D - ISO/R2 : SRE pour les tout-petits, dos à la route, taille réduite
E - ISO/R1 : SRE, dos à la route, taille bébés
F - ISO/L1 : SRE, perpendiculaire (vers la gauche) par rapport à la route (porte-bébé)
G - ISO/L2 : SRE, perpendiculaire (vers la droite) par rapport à la route (porte-bébé)
C030106AFD
Système de retenue pour enfants adapté au dispositif ISOFIX

Système de sécurité de votre véhicule
34
3

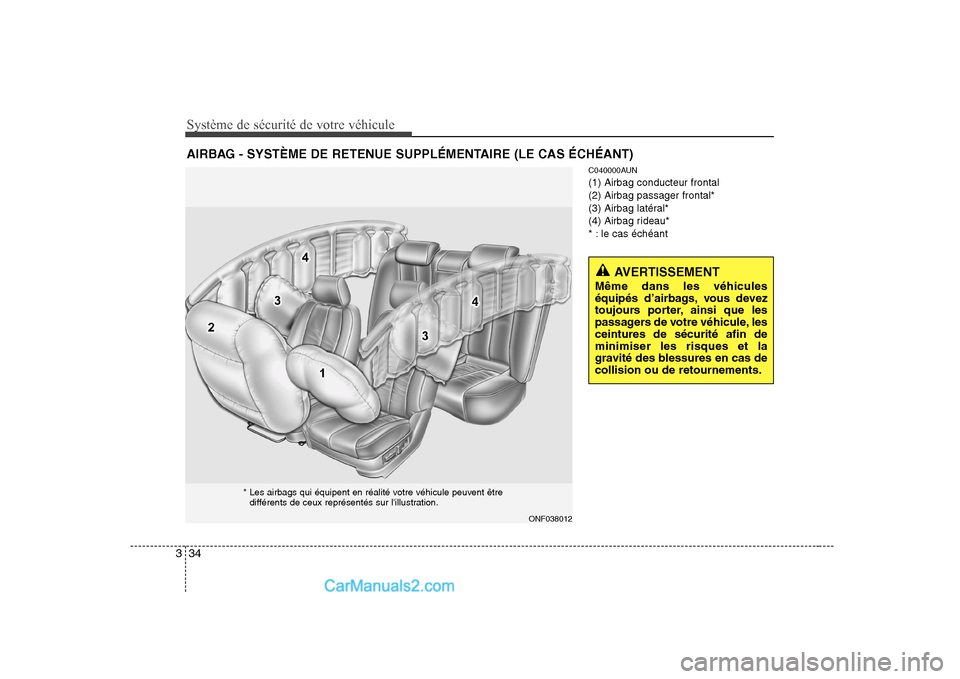

C040000AUN (1) Airbag conducteur frontal(2) Airbag passager frontal*
(3) Airbag latéral*
(4) Airbag rideau*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE (LE CAS ÉCHÉANT)
AVERTISSEMENT
Même dans les véhicules
équipés d’airbags, vous devez
toujours porter, ainsi que les
passagers de votre véhicule, lesceintures de sécurité afin deminimiser les risques et la
gravité des blessures en cas decollision ou de retournements.
ONF038012
* Les airbags qui équipent en réalité votre véhicule peuvent être
différents de ceux représentés sur l'illustration.

335
Système de sécurité de votre véhicule
C040100AFD
Composants et fonctions du SRS
(système de retenuesupplémentaire) Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal
2. Module d'airbag passager frontal*
3. Modules d'airbags latéraux*
4. Modules d'airbags rideau*
5. Dispositifs de prétension avecrétracteur*
6. Témoin d'airbag
7. Module de commande SRS (SRSCM)
8. Capteurs d'impact avant
9. Capteurs d'impact latéral*
10. Témoin d'airbag passager avant sur OFF (uniquement pour le siège
passager avant)*
11. Interrupteur ON/OFF d'airbag passager avant*
*: le cas échéant Dès que le contacteur d'allumage est surla position ON, le module SRSCM
surveille en permanence tous les
éléments afin de déterminer si un impact
heurtant l'avant du véhicule ou un point à
proximité nécessite le déploiement del'airbag ou le déclenchement des
ceintures de sécurité à prétension. Dès que le contacteur d’allumage est
placé sur la position ON, le témoin « AIR
BAG » du SRS du tableau de bord
s’allume pendant environ 6 secondes,puis s’éteint. Si l’une de ces situations se produit, c’est
qu’il y a une anomalie du SRS. Faites
examiner le système d’airbag par un
concessionnaire HYUNDAI agréé dès
que possible.

lorsque vous mettez le contacteur sur ON.
secondes.
est en mouvement. Les deux modules d’airbags sont situés
au milieu du volant et dans le panneau
faisant face au passager avant, au-
dessus de la boîte à gants. Lorsque lemodule SRSCM détecte un impact
important à l’avant du véhicule, il déploieautomatiquement les airbags frontaux.
B240B01L
Airbag conducteur frontal (1)

Système de sécurité de votre véhicule
36
3

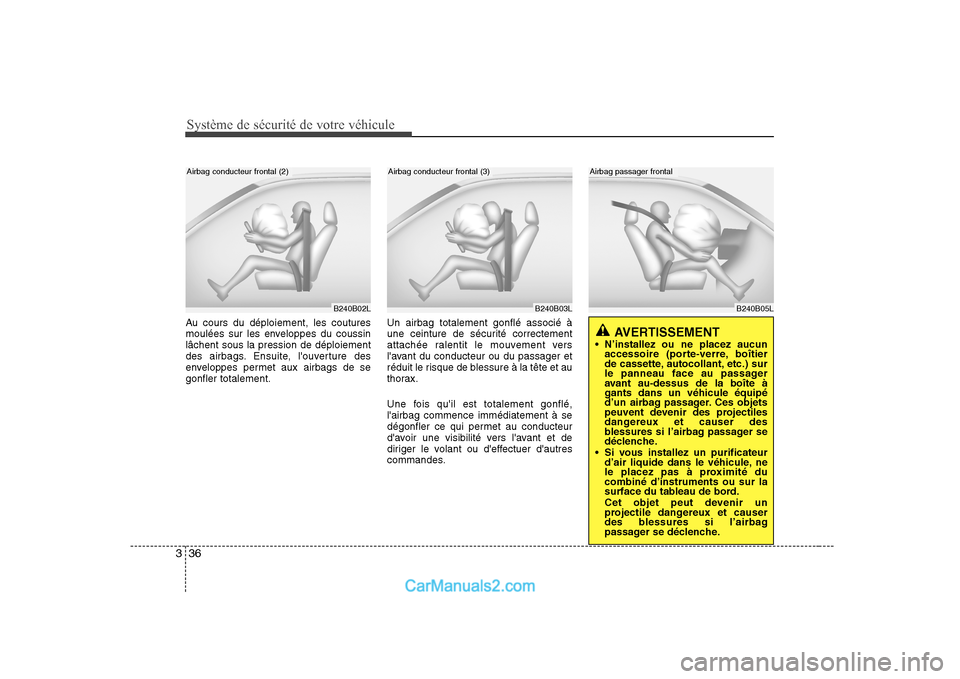

Au cours du déploiement, les coutures
moulées sur les enveloppes du coussinlâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de segonfler totalement. Un airbag totalement gonflé associé à
une ceinture de sécurité correctement
attachée ralentit le mouvement vers
l'avant du conducteur ou du passager et
réduit le risque de blessure à la tête et au
thorax.
Une fois qu'il est totalement gonflé, l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
B240B02LB240B03L
Airbag conducteur frontal (2)Airbag conducteur frontal (3)
AVERTISSEMENT
N’installez ou ne placez aucun accessoire (porte-verre, boîtier
de cassette, autocollant, etc.) sur
le panneau face au passager
avant au-dessus de la boîte àgants dans un véhicule équipé
d’un airbag passager. Ces objets
peuvent devenir des projectiles
dangereux et causer des
blessures si l’airbag passager se
déclenche.
Si vous installez un purificateur d’air liquide dans le véhicule, ne
le placez pas à proximité ducombiné d’instruments ou sur la
surface du tableau de bord.
Cet objet peut devenir un
projectile dangereux et causer
des blessures si l’airbag
passager se déclenche.
B240B05L
Airbag passager frontal

337
Système de sécurité de votre véhicule

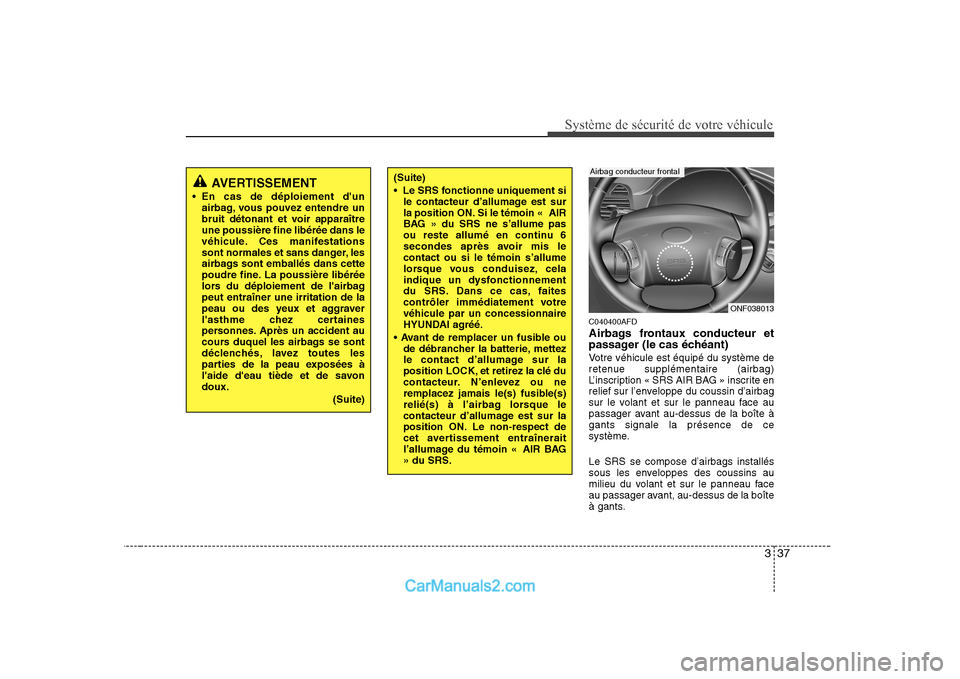

C040400AFD
Airbags frontaux conducteur et
passager (le cas échéant)
Votre véhicule est équipé du système de
retenue supplémentaire (airbag)
L’inscription « SRS AIR BAG » inscrite en
relief sur l’enveloppe du coussin d’airbag
sur le volant et sur le panneau face au
passager avant au-dessus de la boîte àgants signale la présence de ce
système. Le SRS se compose d’airbags installés
sous les enveloppes des coussins au
milieu du volant et sur le panneau face
au passager avant, au-dessus de la boîte
à gants.
AVERTISSEMENT
En cas de déploiement d'un airbag, vous pouvez entendre un
bruit détonant et voir apparaîtreune poussière fine libérée dans le
véhicule. Ces manifestations
sont normales et sans danger, les
airbags sont emballés dans cette
poudre fine. La poussière libérée
lors du déploiement de l'airbagpeut entraîner une irritation de la
peau ou des yeux et aggraver
l'asthme chez certaines
personnes. Après un accident au
cours duquel les airbags se sont
déclenchés, lavez toutes les
parties de la peau exposées à
l'aide d'eau tiède et de savondoux.
(Suite)(Suite)
le contacteur d’allumage est sur
la position ON. Si le témoin « AIR
BAG » du SRS ne s’allume pas
ou reste allumé en continu 6
secondes après avoir mis lecontact ou si le témoin s’allume
lorsque vous conduisez, cela
indique un dysfonctionnement
du SRS. Dans ce cas, faites
contrôler immédiatement votrevéhicule par un concessionnaire
HYUNDAI agréé.
de débrancher la batterie, mettez
le contact d’allumage sur la
position LOCK, et retirez la clé du
contacteur. N’enlevez ou ne
remplacez jamais le(s) fusible(s)
relié(s) à l’airbag lorsque le
contacteur d’allumage est sur la
position ON. Le non-respect de
cet avertissement entraînerait
l’allumage du témoin « AIR BAG» du SRS.
ONF038013
Airbag conducteur frontal

Système de sécurité de votre véhicule
38
3
Le rôle du SRS est d'assurer une protection supplémentaire au conducteur
du véhicule et/ou au passager avant. LeSRS vient en complément des ceintures
de sécurité en cas de choc frontalviolent.
(Suite)
Attachez toujours les enfants sur
le siège arrière. Le siège arrière est l'emplacement le plus sûrpour les enfants.
Les airbags frontaux et latéraux peuvent blesser les occupantsqui ne sont pas correctement
assis sur les sièges avant.
Reculez votre le siège le plus loin possible des airbags frontauxtout en accédant aisément aux
commandes du véhicule.
Vous et les passagers de votre véhicule ne doivent jamais
s'asseoir ou s'appuyer à
proximité des airbags. Le
conducteur et les passagers quin'ont pas une position correcte
peuvent être gravement blessés
par le déclenchement des
airbags.
Ne vous appuyez jamais contre la portière ou la console centrale,
tenez-vous droit sur votre siège.
(Suite)AVERTISSEMENT
Utilisez toujours les ceintures de
sécurité et les systèmes de retenue
pour enfant à chaque trajet, à
chaque fois et pour tous lesoccupants du véhicule ! Les
airbags se gonflent avec une force
considérable et en un clin d'œil.Les ceintures de sécurité aident àmaintenir les occupants dans uneposition correcte afin de tirer le
meilleur parti de l'airbag. Même
avec les airbags, les occupants non
attachés ou de manière incorrecte
peuvent être gravement blessés
lorsque l'airbag se gonfle.Respectez systématiquement lesprécautions données dans ce
manuel relatives aux ceintures de
sécurité, aux airbags et à lasécurité des occupants.
Pour réduire le risque de blessures
graves ou fatales et tirer le meilleur
parti de la sécurité offerte par votre
système de retenue :
N'installez jamais un enfant dans un siège enfant ou un rehausseur
sur le siège avant du véhicule.
(Suite)
ONF038014
Airbag passager frontal

339
Système de sécurité de votre véhicule

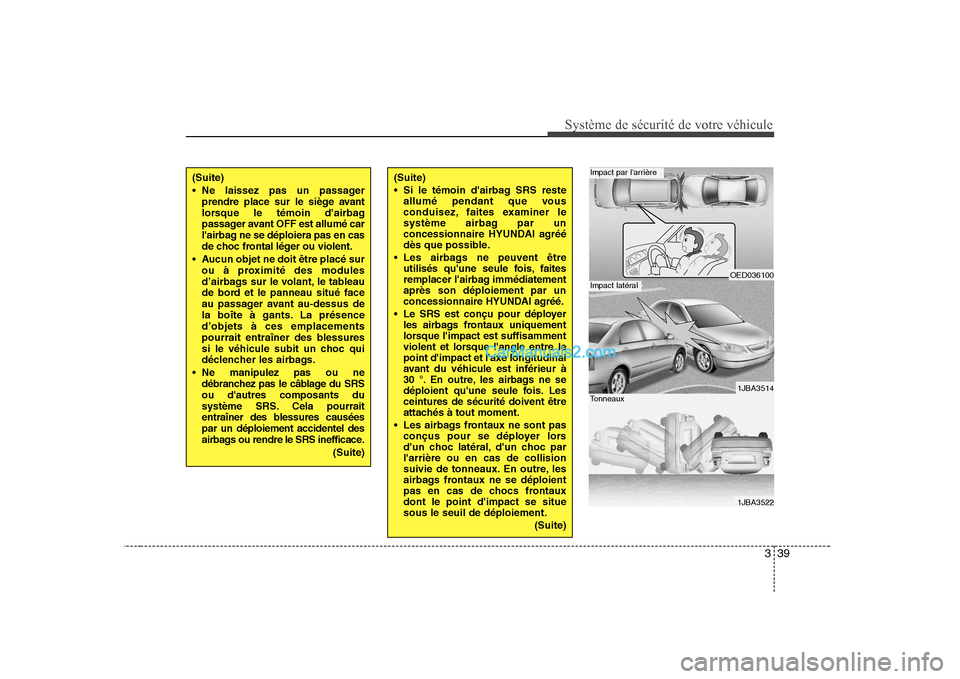

(Suite)
Ne laissez pas un passagerprendre place sur le siège avant
lorsque le témoin d'airbag
passager avant OFF est allumé car
l'airbag ne se déploiera pas en cas
de choc frontal léger ou violent.
Aucun objet ne doit être placé sur ou à proximité des modules
d’airbags sur le volant, le tableau
de bord et le panneau situé face
au passager avant au-dessus de
la boîte à gants. La présenced’objets à ces emplacements
pourrait entraîner des blessures
si le véhicule subit un choc qui
déclencher les airbags.
Ne manipulez pas ou ne débranchez pas le câblage du SRSou d'autres composants du
système SRS. Cela pourrait
entraîner des blessures causéespar un déploiement accidentel des
airbags ou rendre le SRS inefficace.
(Suite)(Suite)
Si le témoin d'airbag SRS resteallumé pendant que vous
conduisez, faites examiner le
système airbag par un
concessionnaire HYUNDAI agréé
dès que possible.
Les airbags ne peuvent être utilisés qu'une seule fois, faites
remplacer l'airbag immédiatementaprès son déploiement par un
concessionnaire HYUNDAI agréé.
Le SRS est conçu pour déployer les airbags frontaux uniquement
lorsque l'impact est suffisamment
violent et lorsque l'angle entre le
point d'impact et l'axe longitudinal
avant du véhicule est inférieur à
30 °. En outre, les airbags ne se
déploient qu'une seule fois. Lesceintures de sécurité doivent être
attachés à tout moment.
Les airbags frontaux ne sont pas conçus pour se déployer lors
d'un choc latéral, d'un choc parl'arrière ou en cas de collision
suivie de tonneaux. En outre, les
airbags frontaux ne se déploient
pas en cas de chocs frontauxdont le point d'impact se situesous le seuil de déploiement.
(Suite)
OED036100
1JBA3514
1JBA3522
Impact par l'arrière
Impact latéral
Tonneaux
