2008 Hyundai Sonata Manuel du propriétaire (in French)

Équipements de votre véhicule
72
4
D230100AUN
Chauffage et climatisation
1. Démarrez le moteur.
2. Réglez le mode sur la position
souhaitée.
3. Réglez la commande de la température sur la position souhaitée.
4. Réglez la commande d’admission d’air en position air extérieur (frais).
5. Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
6. Pour activer la climatisation (le cas échéant), il vous suffit de l’allumer.
ONF048075

473
Équipements de votre véhicule
D230101ANF

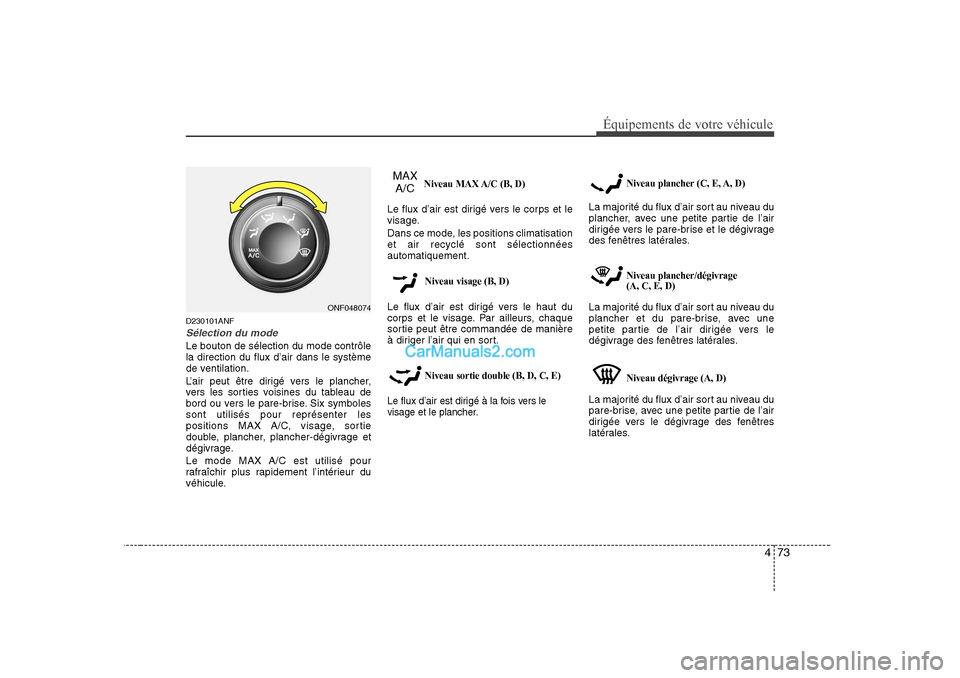

Sélection du mode
Le bouton de sélection du mode contrôle la direction du flux d’air dans le système
de ventilation.
L’air peut être dirigé vers le plancher,
vers les sorties voisines du tableau de
bord ou vers le pare-brise. Six symbolessont utilisés pour représenter les
positions MAX A/C, visage, sortie
double, plancher, plancher-dégivrage et
dégivrage. Le mode MAX A/C est utilisé pour
rafraîchir plus rapidement l’intérieur du
véhicule.
Niveau MAX A/C (B, D)
Le flux d’air est dirigé vers le corps et le
visage.
Dans ce mode, les positions climatisation et air recyclé sont sélectionnéesautomatiquement.
Niveau visage (B, D)
Le flux d’air est dirigé vers le haut du
corps et le visage. Par ailleurs, chaque
sortie peut être commandée de manière
à diriger l’air qui en sort.
Niveau sortie double (B, D, C, E)
Le flux d’air est dirigé à la fois vers le
visage et le plancher. Niveau plancher (C, E, A, D)
La majorité du flux d’air sort au niveau du
plancher, avec une petite partie de l’air
dirigée vers le pare-brise et le dégivrage
des fenêtres latérales.
Niveau plancher/dégivrage (A, C, E, D)
La majorité du flux d’air sort au niveau du
plancher et du pare-brise, avec une
petite partie de l’air dirigée vers le
dégivrage des fenêtres latérales.
Niveau dégivrage (A, D)
La majorité du flux d’air sort au niveau du
pare-brise, avec une petite partie de l’air
dirigée vers le dégivrage des fenêtres
latérales.
ONF048074
MAX
A/C

Équipements de votre véhicule
74
4

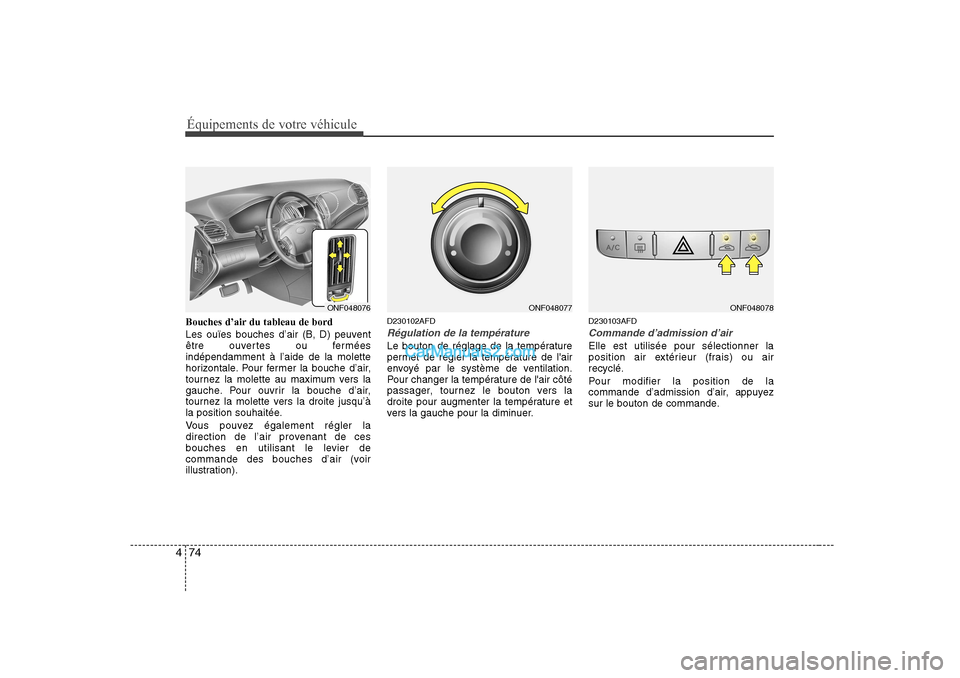

Bouches d’air du tableau de bord
Les ouïes bouches d’air (B, D) peuvent
être ouvertes ou ferméesindépendamment à l’aide de la molette
horizontale. Pour fermer la bouche d’air,
tournez la molette au maximum vers la
gauche. Pour ouvrir la bouche d’air,
tournez la molette vers la droite jusqu’à
la position souhaitée.
Vous pouvez également régler la
direction de l’air provenant de ces
bouches en utilisant le levier de
commande des bouches d’air (voir
illustration). D230102AFD
Régulation de la température
Le bouton de réglage de la température
permet de régler la température de l'air
envoyé par le système de ventilation.
Pour changer la température de l'air côté
passager, tournez le bouton vers la
droite pour augmenter la température et
vers la gauche pour la diminuer.
D230103AFD
Commande d’admission d’air
Elle est utilisée pour sélectionner la
position air extérieur (frais) ou airrecyclé.
Pour modifier la position de la
commande d’admission d’air, appuyez
sur le bouton de commande.
ONF048076ONF048078ONF048077

475
Équipements de votre véhicule

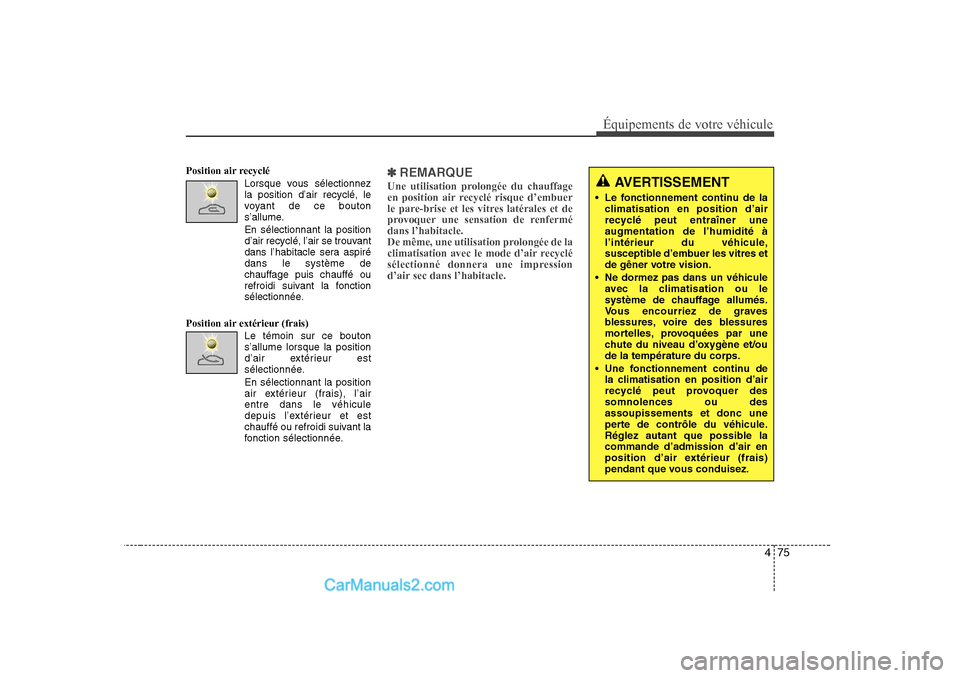

Position air recycléLorsque vous sélectionnezla position d’air recyclé, le
voyant de ce bouton
s’allume.
En sélectionnant la position d’air recyclé, l’air se trouvant
dans l’habitacle sera aspirédans le système de
chauffage puis chauffé ou
refroidi suivant la fonction
sélectionnée.
Position air extérieur (frais) Le témoin sur ce boutons’allume lorsque la position
d’air extérieur est
sélectionnée.
En sélectionnant la position air extérieur (frais), l’airentre dans le véhicule
depuis l’extérieur et est
chauffé ou refroidi suivant la
fonction sélectionnée.✽✽ REMARQUE
Une utilisation prolongée du chauffage
en position air recyclé risque d’embuer
le pare-brise et les vitres latérales et de
provoquer une sensation de renfermédans l’habitacle.
De même, une utilisation prolongée de la
climatisation avec le mode d’air recyclé
sélectionné donnera une impression
d’air sec dans l’habitacle.AVERTISSEMENT
 Le fonctionnement continu de la climatisation en position d’air
recyclé peut entraîner uneaugmentation de l’humidité à
l’intérieur du véhicule,
susceptible d’embuer les vitres et
de gêner votre vision.
 Ne dormez pas dans un véhicule avec la climatisation ou le
système de chauffage allumés.
Vous encourriez de graves
blessures, voire des blessures
mortelles, provoquées par une
chute du niveau d’oxygène et/oude la température du corps.
 Une fonctionnement continu de la climatisation en position d’air
recyclé peut provoquer dessomnolences ou desassoupissements et donc une
perte de contrôle du véhicule.
Réglez autant que possible lacommande d’admission d’air en
position d’air extérieur (frais)
pendant que vous conduisez.

Équipements de votre véhicule
76
4
D230104AUN

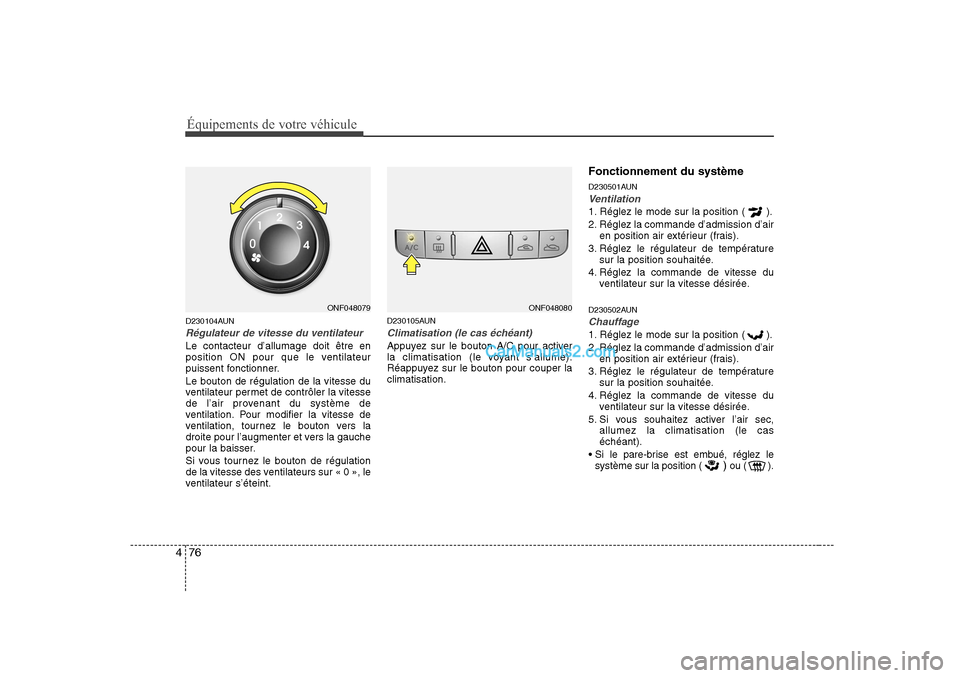

Régulateur de vitesse du ventilateur
Le contacteur d’allumage doit être en
position ON pour que le ventilateur
puissent fonctionner. Le bouton de régulation de la vitesse du
ventilateur permet de contrôler la vitesse
de l’air provenant du système de
ventilation. Pour modifier la vitesse de
ventilation, tournez le bouton vers la
droite pour l’augmenter et vers la gauche
pour la baisser.
Si vous tournez le bouton de régulation
de la vitesse des ventilateurs sur « 0 », le
ventilateur s’éteint. D230105AUN
Climatisation (le cas échéant)
Appuyez sur le bouton A/C pour activer
la climatisation (le voyant s’allume).
Réappuyez sur le bouton pour couper laclimatisation.Fonctionnement du système
D230501AUN
Ventilation
1. Réglez le mode sur la position ( ).
2. Réglez la commande d’admission d’air
en position air extérieur (frais).
3. Réglez le régulateur de température sur la position souhaitée.
4. Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
D230502AUN
Chauffage
1. Réglez le mode sur la position ( ).
2. Réglez la commande d’admission d’air en position air extérieur (frais).
3. Réglez le régulateur de température sur la position souhaitée.
4. Réglez la commande de vitesse du ventilateur sur la vitesse désirée.
5. Si vous souhaitez activer l’air sec, allumez la climatisation (le cas échéant).
 Si le pare-brise est embué, réglez le système sur la position ( )
ou ( ).
ONF048079ONF048080

477
Équipements de votre véhicule

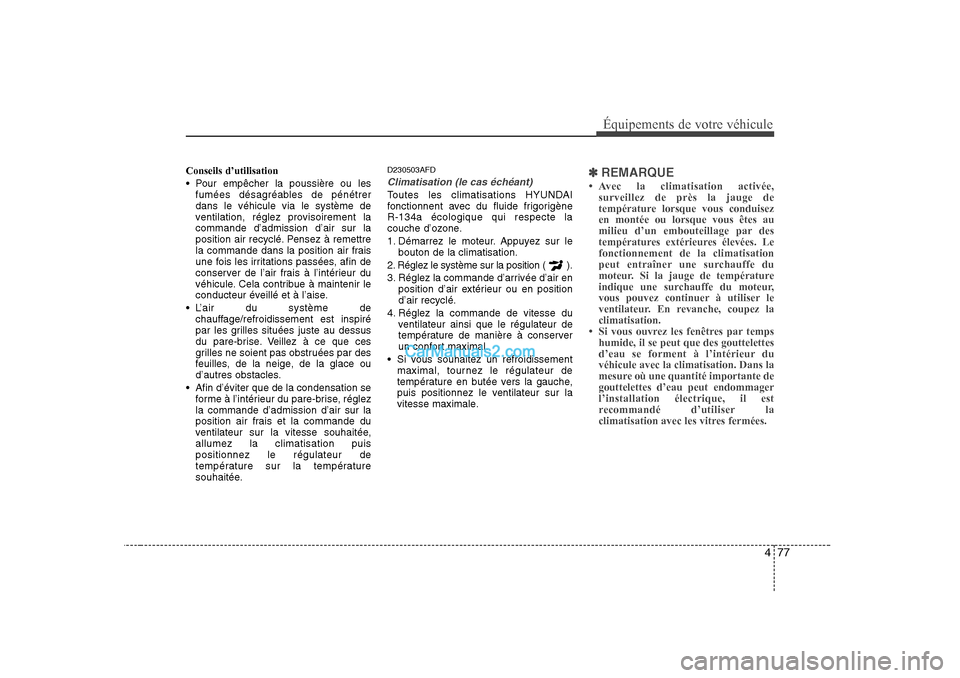

Conseils d’utilisation
 Pour empêcher la poussière ou lesfumées désagréables de pénétrer dans le véhicule via le système de
ventilation, réglez provisoirement lacommande d’admission d’air sur la
position air recyclé. Pensez à remettre
la commande dans la position air frais
une fois les irritations passées, afin de
conserver de l’air frais à l’intérieur du
véhicule. Cela contribue à maintenir le
conducteur éveillé et à l’aise.
 L’air du système de chauffage/refroidissement est inspiré
par les grilles situées juste au dessus
du pare-brise. Veillez à ce que ces
grilles ne soient pas obstruées par des
feuilles, de la neige, de la glace ou
d’autres obstacles.
 Afin d’éviter que de la condensation se forme à l’intérieur du pare-brise, réglezla commande d’admission d’air sur la
position air frais et la commande du
ventilateur sur la vitesse souhaitée,allumez la climatisation puispositionnez le régulateur de
température sur la température
souhaitée. D230503AFD
Climatisation (le cas échéant)
Toutes les climatisations HYUNDAI
fonctionnent avec du fluide frigorigène R-134a écologique qui respecte la
couche d’ozone.
1. Démarrez le moteur. Appuyez sur le
bouton de la climatisation.
2. Réglez le système sur la position ( ).
3. Réglez la commande d’arrivée d’air en position d’air extérieur ou en position d’air recyclé.
4. Réglez la commande de vitesse du ventilateur ainsi que le régulateur de
température de manière à conserver
un confort maximal.
 Si vous souhaitez un refroidissement maximal, tournez le régulateur de
température en butée vers la gauche,
puis positionnez le ventilateur sur la
vitesse maximale.
✽✽ REMARQUE

Équipements de votre véhicule
78
4

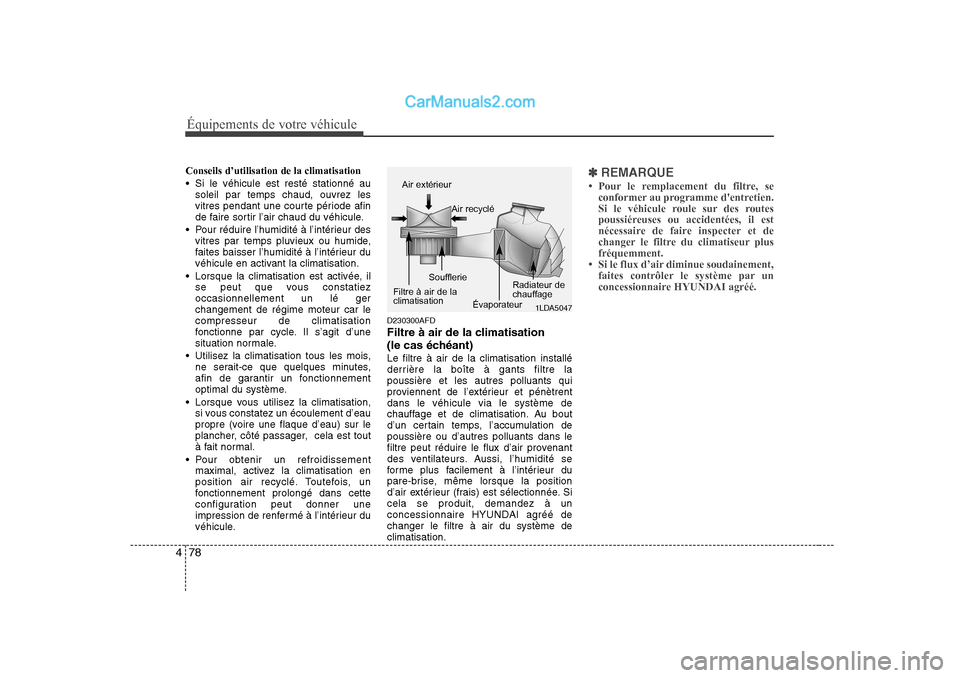

Conseils d’utilisation de la climatisation
 Si le véhicule est resté stationné au
soleil par temps chaud, ouvrez les
vitres pendant une courte période afin
de faire sortir l’air chaud du véhicule.
 Pour réduire l’humidité à l’intérieur des vitres par temps pluvieux ou humide,
faites baisser l’humidité à l’intérieur du
véhicule en activant la climatisation.
 Lorsque la climatisation est activée, il se peut que vous constatiezoccasionnellement un lé gerchangement de régime moteur car lecompresseur de climatisation
fonctionne par cycle. Il s’agit d’une
situation normale.
 Utilisez la climatisation tous les mois, ne serait-ce que quelques minutes,
afin de garantir un fonctionnement
optimal du système.
 Lorsque vous utilisez la climatisation, si vous constatez un écoulement d’eau
propre (voire une flaque d’eau) sur le
plancher, côté passager, cela est tout
à fait normal.
 Pour obtenir un refroidissement maximal, activez la climatisation en
position air recyclé. Toutefois, un
fonctionnement prolongé dans cette
configuration peut donner une
impression de renfermé à l’intérieur du
véhicule. D230300AFD
Filtre à air de la climatisation
(le cas échéant)Le filtre à air de la climatisation installé
derrière la boîte à gants filtre lapoussière et les autres polluants qui
proviennent de l’extérieur et pénètrentdans le véhicule via le système de
chauffage et de climatisation. Au bout
d’un certain temps, l’accumulation depoussière ou d’autres polluants dans le
filtre peut réduire le flux d’air provenant
des ventilateurs. Aussi, l’humidité se
forme plus facilement à l’intérieur du
pare-brise, même lorsque la position
d’air extérieur (frais) est sélectionnée. Sicela se produit, demandez à un
concessionnaire HYUNDAI agréé dechanger le filtre à air du système declimatisation.✽✽
REMARQUE

479
Équipements de votre véhicule

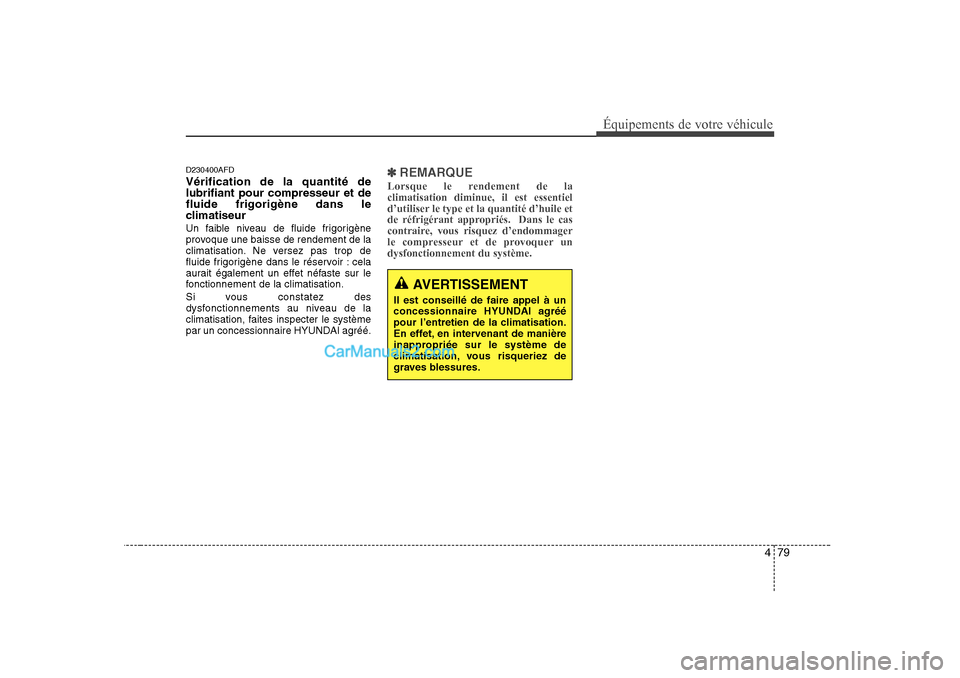

D230400AFD Vérification de la quantité de lubrifiant pour compresseur et defluide frigorigène dans le
climatiseur
Un faible niveau de fluide frigorigène
provoque une baisse de rendement de la
climatisation. Ne versez pas trop de
fluide frigorigène dans le réservoir : cela
aurait également un effet néfaste sur le
fonctionnement de la climatisation.
Si vous constatez des
dysfonctionnements au niveau de la
climatisation, faites inspecter le système
par un concessionnaire HYUNDAI agréé.✽✽REMARQUE
Lorsque le rendement de la climatisation diminue, il est essentiel
d’utiliser le type et la quantité d’huile et
de réfrigérant appropriés. Dans le cas
contraire, vous risquez d’endommager
le compresseur et de provoquer undysfonctionnement du système.
AVERTISSEMENT
Il est conseillé de faire appel à un
concessionnaire HYUNDAI agréé
pour l’entretien de la climatisation.
En effet, en intervenant de manière
inappropriée sur le système de
climatisation, vous risqueriez de
graves blessures.
