Mantenimiento

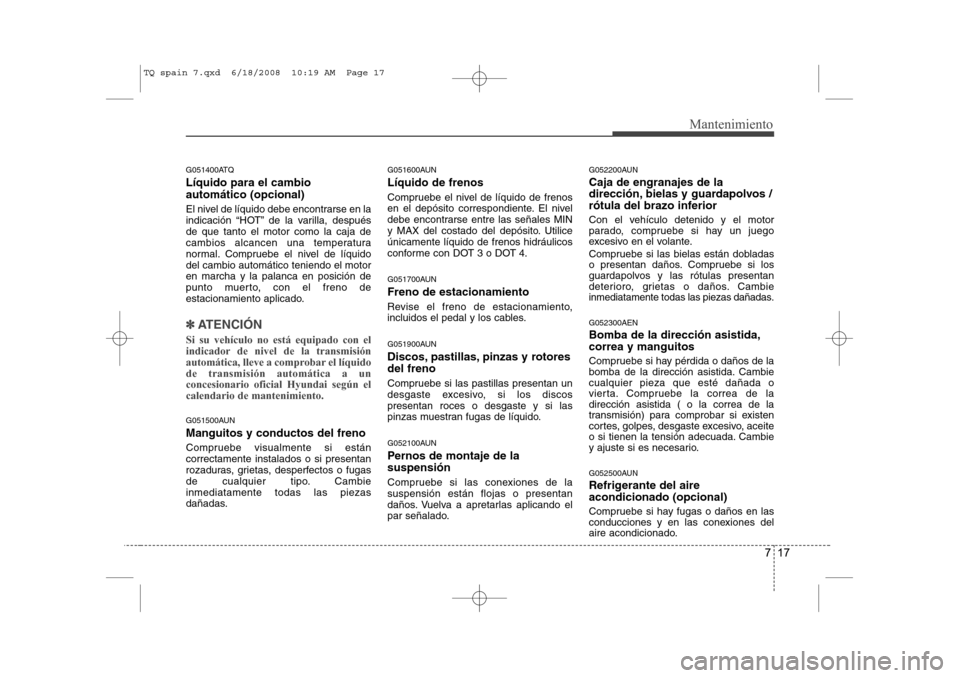

G051400ATQ Líquido para el cambio automático (opcional)
El nivel de líquido debe encontrarse en la
indicación “HOT” de la varilla, despuésde que tanto el motor como la caja de
cambios alcancen una temperatura
normal. Compruebe el nivel de líquidodel cambio automático teniendo el motoren marcha y la palanca en posición de
punto muerto, con el freno de
estacionamiento aplicado.
✽✽ATENCIÓN
Si su vehículo no está equipado con el
indicador de nivel de la transmisión
automática, lleve a comprobar el líquidode transmisión automática a unconcesionario oficial Hyundai según elcalendario de mantenimiento.
G051500AUN Manguitos y conductos del freno
Compruebe visualmente si están correctamente instalados o si presentan
rozaduras, grietas, desperfectos o fugas
de cualquier tipo. Cambieinmediatamente todas las piezas
dañadas. G051600AUN Líquido de frenos
Compruebe el nivel de líquido de frenos
en el depósito correspondiente. El nivel
debe encontrarse entre las señales MIN
y MAX del costado del depósito. Utiliceúnicamente líquido de frenos hidráulicos
conforme con DOT 3 o DOT 4.
G051700AUN Freno de estacionamiento
Revise el freno de estacionamiento,
incluidos el pedal y los cables.
G051900AUN
Discos, pastillas, pinzas y rotores del freno
Compruebe si las pastillas presentan un
desgaste excesivo, si los discospresentan roces o desgaste y si las
pinzas muestran fugas de líquido.
G052100AUN
Pernos de montaje de la suspensión
Compruebe si las conexiones de la suspensión están flojas o presentan
daños. Vuelva a apretarlas aplicando el
par señalado.G052200AUN Caja de engranajes de la
dirección, bielas y guardapolvos /
rótula del brazo inferior
Con el vehículo detenido y el motor
parado, compruebe si hay un juego
excesivo en el volante.
Compruebe si las bielas están dobladas
o presentan daños. Compruebe si los
guardapolvos y las rótulas presentan
deterioro, grietas o daños. Cambie
inmediatamente todas las piezas dañadas.
G052300AEN Bomba de la dirección asistida, correa y manguitos
Compruebe si hay pérdida o daños de la
bomba de la dirección asistida. Cambiecualquier pieza que esté dañada o
vierta. Compruebe la correa de ladirección asistida ( o la correa de la
transmisión) para comprobar si existen
cortes, golpes, desgaste excesivo, aceite
o si tienen la tensión adecuada. Cambie
y ajuste si es necesario.
G052500AUN
Refrigerante del aire acondicionado (opcional)
Compruebe si hay fugas o daños en las
conducciones y en las conexiones del
aire acondicionado.
TQ spain 7.qxd 6/18/2008 10:19 AM Page 17

Mantenimiento
18
7

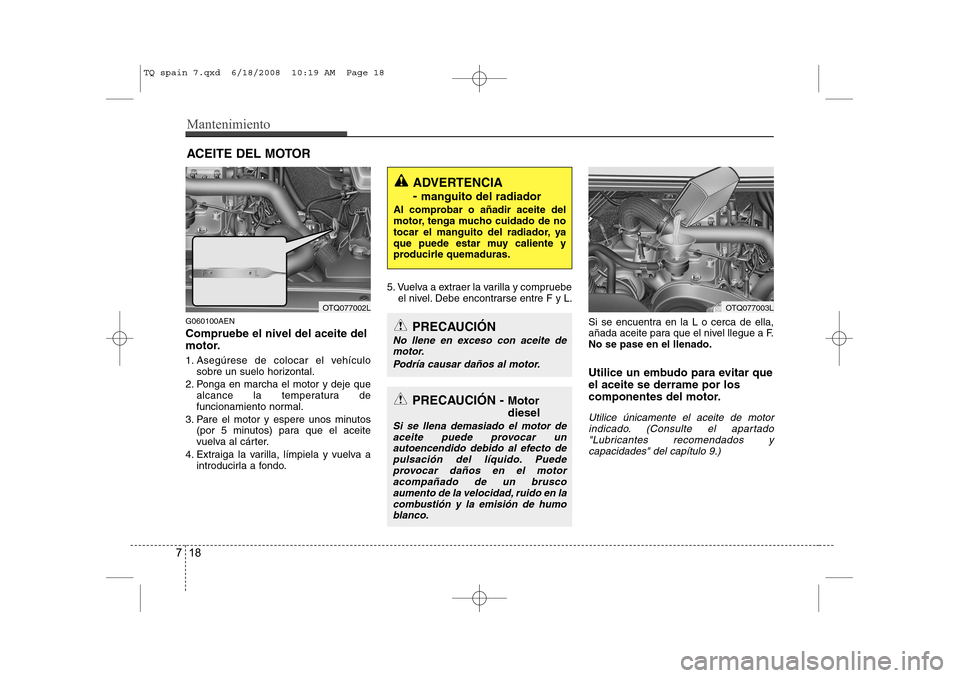

ACEITE DEL MOTOR
G060100AEN Compruebe el nivel del aceite del
motor.
1. Asegúrese de colocar el vehículo sobre un suelo horizontal.
2. Ponga en marcha el motor y deje que alcance la temperatura de
funcionamiento normal.
3. Pare el motor y espere unos minutos (por 5 minutos) para que el aceite
vuelva al cárter.
4. Extraiga la varilla, límpiela y vuelva a introducirla a fondo. 5. Vuelva a extraer la varilla y compruebe
el nivel. Debe encontrarse entre F y L.
Si se encuentra en la L o cerca de ella,
añada aceite para que el nivel llegue a F.No se pase en el llenado.
Utilice un embudo para evitar que el aceite se derrame por los
componentes del motor.
Utilice únicamente el aceite de motor indicado. (Consulte el apartado
"Lubricantes recomendados ycapacidades" del capítulo 9.)
ADVERTENCIA - manguito del radiador
Al comprobar o añadir aceite del
motor, tenga mucho cuidado de no
tocar el manguito del radiador, ya
que puede estar muy caliente y
producirle quemaduras.
PRECAUCIÓN - Motor diesel
Si se llena demasiado el motor de
aceite puede provocar unautoencendido debido al efecto de pulsación del líquido. Puede
provocar daños en el motoracompañado de un brusco aumento de la velocidad, ruido en lacombustión y la emisión de humo
blanco.
PRECAUCIÓN
No llene en exceso con aceite de motor.
Podría causar daños al motor.
OTQ077002LOTQ077003L
TQ spain 7.qxd 6/18/2008 10:19 AM Page 18

719
Mantenimiento

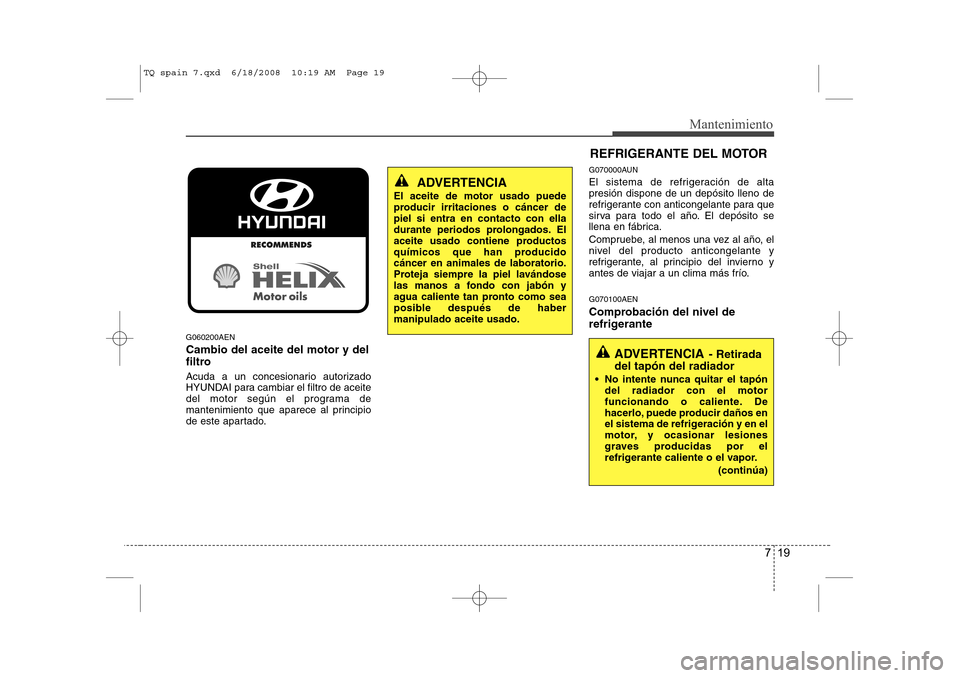

G060200AEN Cambio del aceite del motor y del
filtro
Acuda a un concesionario autorizado
HYUNDAI para cambiar el filtro de aceite
del motor según el programa de
mantenimiento que aparece al principio
de este apartado.G070000AUN
El sistema de refrigeración de alta presión dispone de un depósito lleno de
refrigerante con anticongelante para que
sirva para todo el año. El depósito se
llena en fábrica.
Compruebe, al menos una vez al año, el
nivel del producto anticongelante y
refrigerante, al principio del invierno y
antes de viajar a un clima más frío. G070100AEN
Comprobación del nivel de
refrigerante
ADVERTENCIA
- Retirada
del tapón del radiador
 No intente nunca quitar el tapón del radiador con el motor
funcionando o caliente. De
hacerlo, puede producir daños en
el sistema de refrigeración y en el
motor, y ocasionar lesiones
graves producidas por el
refrigerante caliente o el vapor.
(continúa)
ADVERTENCIA
El aceite de motor usado puede
producir irritaciones o cáncer depiel si entra en contacto con ella
durante periodos prolongados. El
aceite usado contiene productos
químicos que han producidocáncer en animales de laboratorio.
Proteja siempre la piel lavándose
las manos a fondo con jabón y
agua caliente tan pronto como sea
posible después de habermanipulado aceite usado.
REFRIGERANTE DEL MOTOR
TQ spain 7.qxd 6/18/2008 10:19 AM Page 19

Mantenimiento
20
7

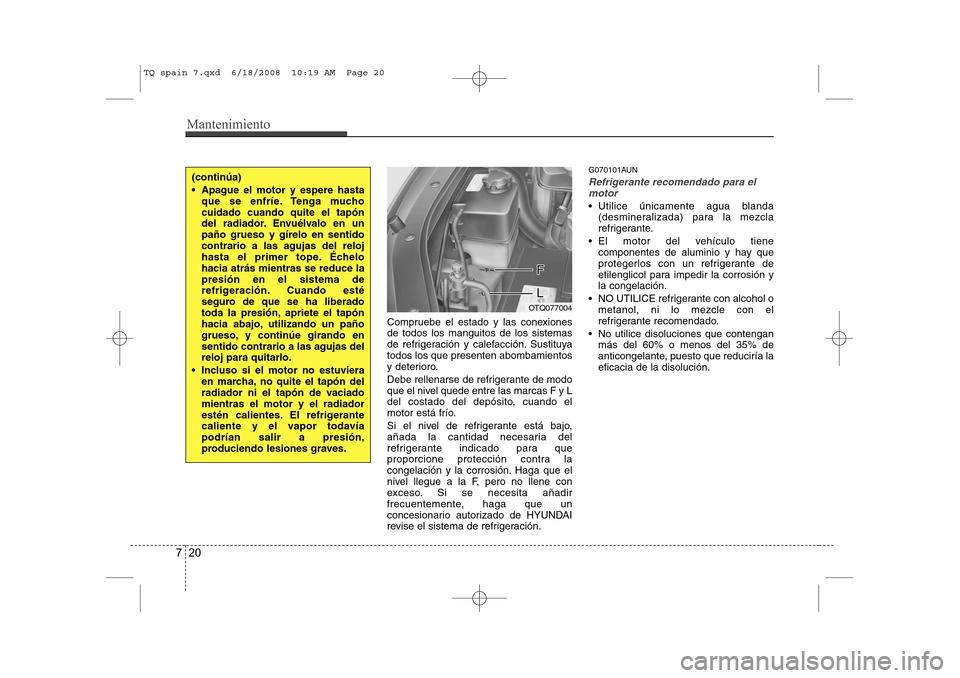

Compruebe el estado y las conexiones de todos los manguitos de los sistemas
de refrigeración y calefacción. Sustituyatodos los que presenten abombamientos
y deterioro.
Debe rellenarse de refrigerante de modo
que el nivel quede entre las marcas F y L
del costado del depósito, cuando el
motor está frío.
Si el nivel de refrigerante está bajo,
añada la cantidad necesaria del
refrigerante indicado para que
proporcione protección contra la
congelación y la corrosión. Haga que el
nivel llegue a la F, pero no llene con
exceso. Si se necesita añadir
frecuentemente, haga que un
concesionario autorizado de HYUNDAI
revise el sistema de refrigeración. G070101AUN
Refrigerante recomendado para el
motor
 Utilice únicamente agua blanda (desmineralizada) para la mezcla
refrigerante.
 El motor del vehículo tiene componentes de aluminio y hay que
protegerlos con un refrigerante de
etilenglicol para impedir la corrosión yla congelación.
 NO UTILICE refrigerante con alcohol o metanol, ni lo mezcle con el
refrigerante recomendado.
 No utilice disoluciones que contengan más del 60% o menos del 35% de
anticongelante, puesto que reduciría laeficacia de la disolución.
(continúa)
 Apague el motor y espere hastaque se enfríe. Tenga mucho cuidado cuando quite el tapón
del radiador. Envuélvalo en unpaño grueso y gírelo en sentido
contrario a las agujas del reloj
hasta el primer tope. Échelohacia atrás mientras se reduce lapresión en el sistema de
refrigeración. Cuando esté
seguro de que se ha liberado
toda la presión, apriete el tapón
hacia abajo, utilizando un paño
grueso, y continúe girando en
sentido contrario a las agujas delreloj para quitarlo.
 Incluso si el motor no estuviera en marcha, no quite el tapón del
radiador ni el tapón de vaciadomientras el motor y el radiador
estén calientes. El refrigerante
caliente y el vapor todavíapodrían salir a presión,
produciendo lesiones graves.
OTQ077004
TQ spain 7.qxd 6/18/2008 10:19 AM Page 20

721
Mantenimiento

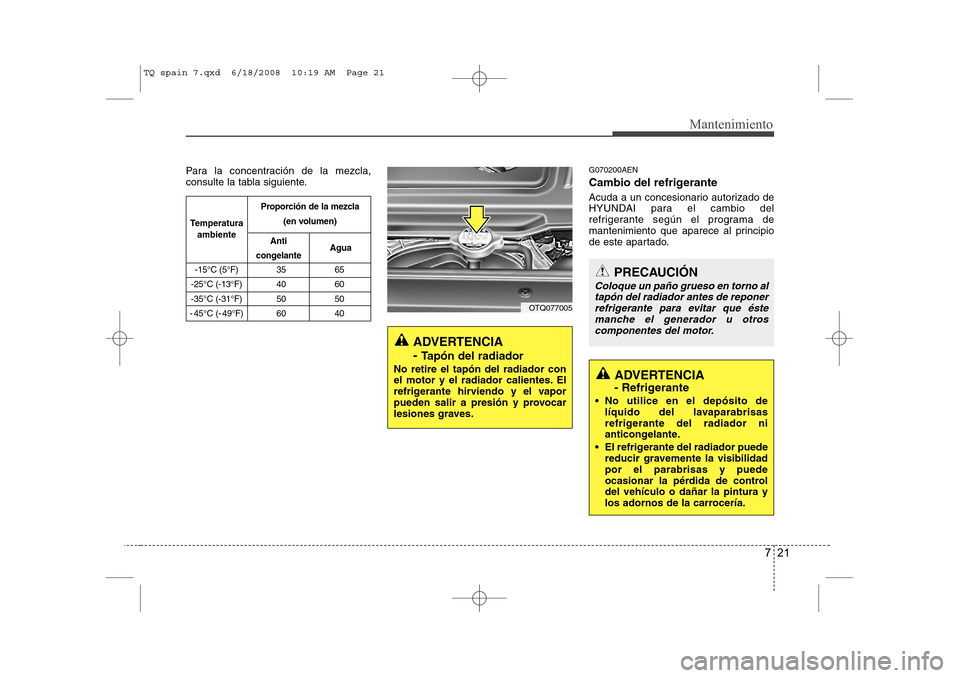

Para la concentración de la mezcla,
consulte la tabla siguiente.G070200AEN
Cambio del refrigerante
Acuda a un concesionario autorizado de
HYUNDAI para el cambio del
refrigerante según el programa de
mantenimiento que aparece al principio
de este apartado.
ADVERTENCIA -
Tapón del radiador
No retire el tapón del radiador con
el motor y el radiador calientes. El
refrigerante hirviendo y el vapor
pueden salir a presión y provocar
lesiones graves.
ADVERTENCIA
- Refrigerante
 No utilice en el depósito de líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
 El refrigerante del radiador puede reducir gravemente la visibilidadpor el parabrisas y puede
ocasionar la pérdida de controldel vehículo o dañar la pintura y
los adornos de la carrocería.
PRECAUCIÓN
Coloque un paño grueso en torno al
tapón del radiador antes de reponer
refrigerante para evitar que éstemanche el generador u otros componentes del motor.
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
- 45°C (- 49°F) 60 40
Temperatura ambiente Proporción de la mezcla
(en volumen)
Anti
congelante Agua
OTQ077005
TQ spain 7.qxd 6/18/2008 10:19 AM Page 21

Mantenimiento
22
7

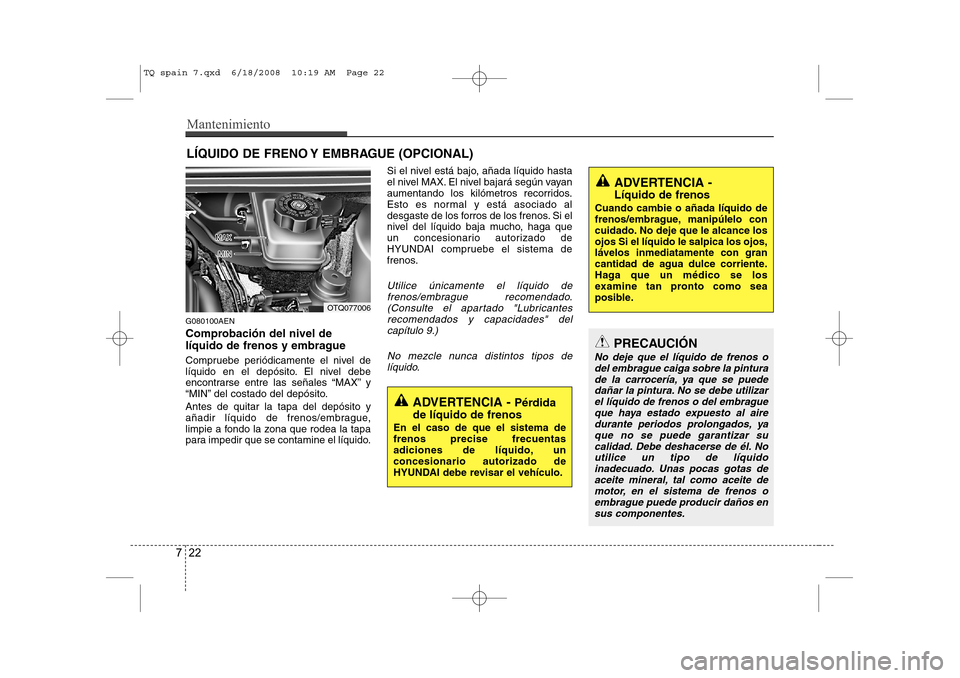

LÍQUIDO DE FRENO Y EMBRAGUE (OPCIONAL)
G080100AEN
Comprobación del nivel de
líquido de frenos y embrague
Compruebe periódicamente el nivel de
líquido en el depósito. El nivel debe
encontrarse entre las señales “MAX” y
“MIN” del costado del depósito. Antes de quitar la tapa del depósito y
añadir líquido de frenos/embrague,
limpie a fondo la zona que rodea la tapa
para impedir que se contamine el líquido. Si el nivel está bajo, añada líquido hasta
el nivel MAX. El nivel bajará según vayan
aumentando los kilómetros recorridos.
Esto es normal y está asociado al
desgaste de los forros de los frenos. Si el
nivel del líquido baja mucho, haga que
un concesionario autorizado de
HYUNDAI compruebe el sistema de
frenos.
Utilice únicamente el líquido de
frenos/embrague recomendado. (Consulte el apartado "Lubricantesrecomendados y capacidades" del capítulo 9.)
No mezcle nunca distintos tipos delíquido.
ADVERTENCIA - Líquido de frenos
Cuando cambie o añada líquido de
frenos/embrague, manipúlelo con
cuidado. No deje que le alcance losojos Si el líquido le salpica los ojos,lávelos inmediatamente con gran
cantidad de agua dulce corriente.
Haga que un médico se los
examine tan pronto como sea
posible.
ADVERTENCIA - Pérdida
de líquido de frenos
En el caso de que el sistema de frenos precise frecuentas
adiciones de líquido, unconcesionario autorizado de
HYUNDAI debe revisar el vehículo.
PRECAUCIÓN
No deje que el líquido de frenos o del embrague caiga sobre la pinturade la carrocería, ya que se puede dañar la pintura. No se debe utilizar
el líquido de frenos o del embragueque haya estado expuesto al aire durante periodos prolongados, yaque no se puede garantizar su
calidad. Debe deshacerse de él. No utilice un tipo de líquidoinadecuado. Unas pocas gotas de aceite mineral, tal como aceite de
motor, en el sistema de frenos o embrague puede producir daños ensus componentes.
OTQ077006
TQ spain 7.qxd 6/18/2008 10:19 AM Page 22

723
Mantenimiento

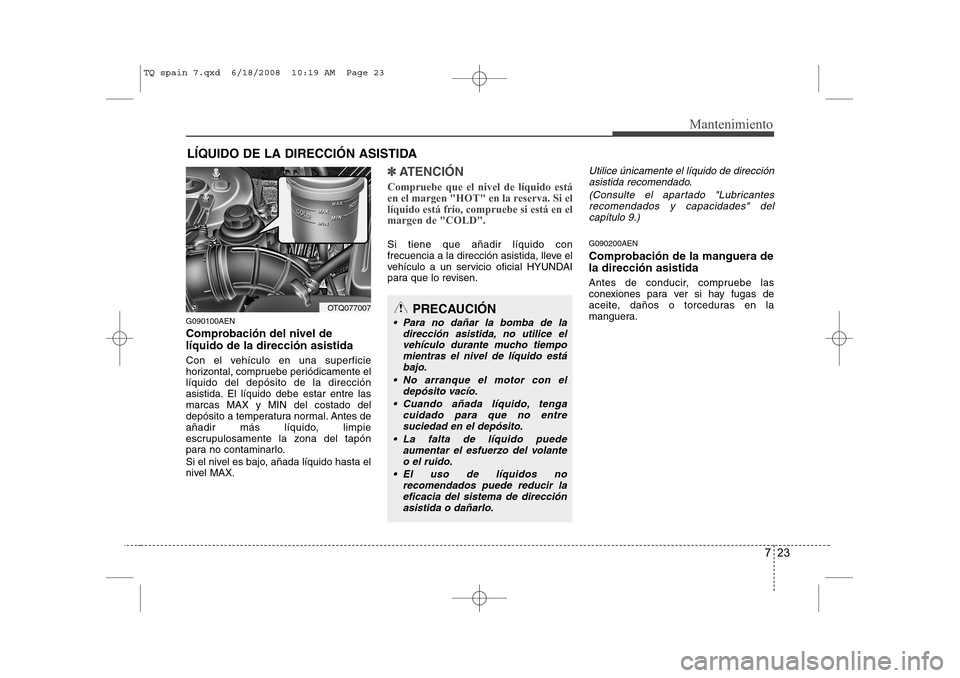

LÍQUIDO DE LA DIRECCIÓN ASISTIDA
G090100AEN
Comprobación del nivel de líquido de la dirección asistida
Con el vehículo en una superficie
horizontal, compruebe periódicamente ellíquido del depósito de la dirección
asistida. El líquido debe estar entre lasmarcas MAX y MIN del costado del
depósito a temperatura normal. Antes de
añadir más líquido, limpie
escrupulosamente la zona del tapón
para no contaminarlo.
Si el nivel es bajo, añada líquido hasta el
nivel MAX.
✽✽ ATENCIÓN
Compruebe que el nivel de líquido está
en el margen "HOT" en la reserva. Si ellíquido está frío, compruebe si está en elmargen de "COLD".
Si tiene que añadir líquido con
frecuencia a la dirección asistida, lleve el
vehículo a un servicio oficial HYUNDAI
para que lo revisen.
Utilice únicamente el líquido de dirección asistida recomendado.
(Consulte el apartado "Lubricantesrecomendados y capacidades" del
capítulo 9.)
G090200AEN
Comprobación de la manguera de la dirección asistida
Antes de conducir, compruebe las
conexiones para ver si hay fugas de
aceite, daños o torceduras en la
manguera.
PRECAUCIÓN
 Para no dañar la bomba de la dirección asistida, no utilice el
vehículo durante mucho tiempomientras el nivel de líquido estábajo.
 No arranque el motor con el depósito vacío.
 Cuando añada líquido, tenga cuidado para que no entresuciedad en el depósito.
 La falta de líquido puede aumentar el esfuerzo del volante
o el ruido.
 El uso de líquidos no recomendados puede reducir laeficacia del sistema de direcciónasistida o dañarlo.
OTQ077007
TQ spain 7.qxd 6/18/2008 10:19 AM Page 23

Mantenimiento
24
7

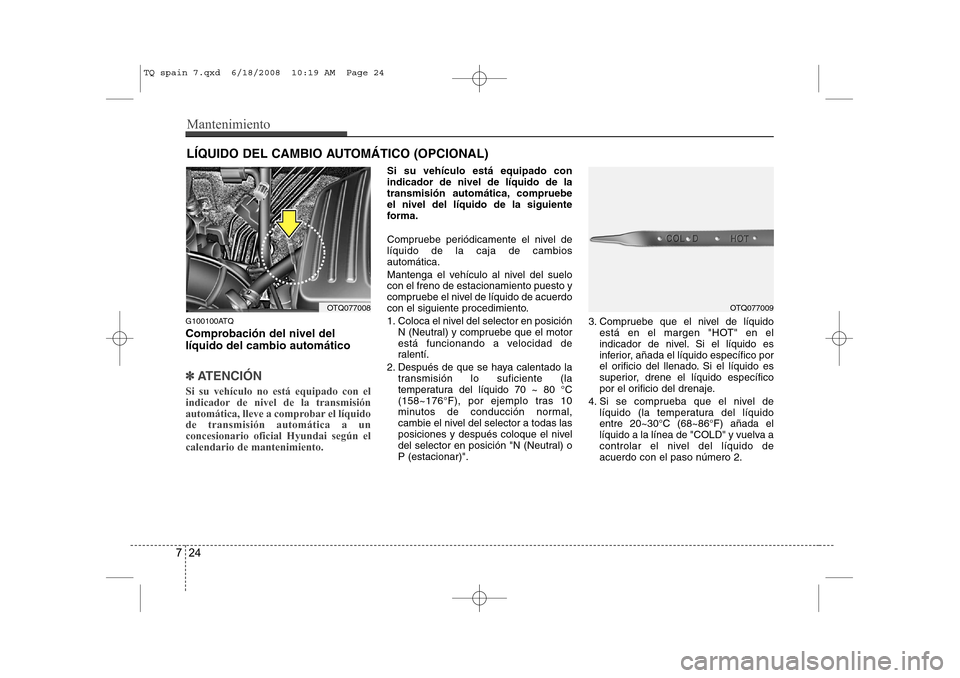

LÍQUIDO DEL CAMBIO AUTOMÁTICO (OPCIONAL)
G100100ATQ
Comprobación del nivel del líquido del cambio automático
✽✽ ATENCIÓN
Si su vehículo no está equipado con el
indicador de nivel de la transmisión
automática, lleve a comprobar el líquidode transmisión automática a unconcesionario oficial Hyundai según elcalendario de mantenimiento.
Si su vehículo está equipado con indicador de nivel de líquido de la
transmisión automática, compruebeel nivel del líquido de la siguiente
forma.
Compruebe periódicamente el nivel de líquido de la caja de cambiosautomática.
Mantenga el vehículo al nivel del suelo con el freno de estacionamiento puesto y
compruebe el nivel de líquido de acuerdo
con el siguiente procedimiento.
1. Coloca el nivel del selector en posición N (Neutral) y compruebe que el motor
está funcionando a velocidad de
ralentí.
2. Después de que se haya calentado la transmisión lo suficiente (la
temperatura del líquido 70 ~ 80 °C
(158~176°F), por ejemplo tras 10
minutos de conducción normal,
cambie el nivel del selector a todas las
posiciones y después coloque el nivel
del selector en posición "N (Neutral) oP (estacionar)". 3. Compruebe que el nivel de líquido
está en el margen "HOT" en el
indicador de nivel. Si el líquido es
inferior, añada el líquido específico por
el orificio del llenado. Si el líquido es
superior, drene el líquido específico
por el orificio del drenaje.
4. Si se comprueba que el nivel de líquido (la temperatura del líquidoentre 20~30°C (68~86°F) añada el
líquido a la línea de "COLD" y vuelva a
controlar el nivel del líquido deacuerdo con el paso número 2.
OTQ077008OTQ077009
TQ spain 7.qxd 6/18/2008 10:19 AM Page 24
