2008 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

Características del vehículo
56
4

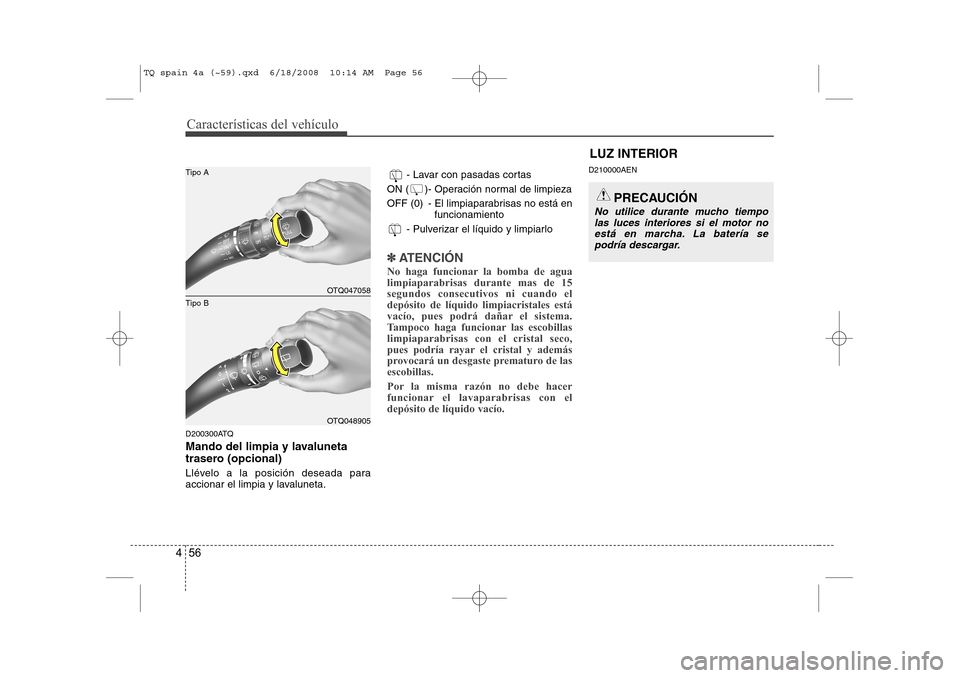

D200300ATQ
Mando del limpia y lavaluneta
trasero (opcional)
Llévelo a la posición deseada para
accionar el limpia y lavaluneta. - Lavar con pasadas cortas
ON ( )- Operación normal de limpieza
OFF (0) - El limpiaparabrisas no está en funcionamiento
- Pulverizar el líquido y limpiarlo
✽✽ ATENCIÓN
No haga funcionar la bomba de agua limpiaparabrisas durante mas de 15segundos consecutivos ni cuando eldepósito de líquido limpiacristales está
vacío, pues podrá dañar el sistema.
Tampoco haga funcionar las escobillaslimpiaparabrisas con el cristal seco,
pues podría rayar el cristal y además
provocará un desgaste prematuro de lasescobillas.
Por la misma razón no debe hacer
funcionar el lavaparabrisas con eldepósito de líquido vacío.
D210000AEN
LUZ INTERIOR
OTQ047058
OTQ048905
Tipo B
Tipo A
PRECAUCIÓN
No utilice durante mucho tiempo las luces interiores si el motor noestá en marcha. La batería se
podría descargar.
TQ spain 4a (~59).qxd 6/18/2008 10:14 AM Page 56

457
Características del vehículo
D210100ATQ
luz de lectura de mapas (opcional)
 : Pulse el botón para encendery apagar la luz. Esta luz emite un haz luminoso adecuado
para leer un mapa de noche, o
como luz personal para elconductor y el acompañante
delantera.  DOOR : En la posición "DOOR", la luz
se enciende al abrir cualquier
puerta, independientemente
de la posición del interruptor
de encendido. Cuando las
puertas se debloquean cin el
transmisor, la luz se enciende
duramte 30 mientras no se
abra alguna puerta. La luz se
apaga gradualmente
aproximadamente 30
segundos después de cerrar la
puerta. Sin embargo, si el
interruptor de encendido estáen posición ON o se han
bloqueado todas las puertas
con el transmisor, la luz se
apagará inmediatamente.
Si una puerta se abre con el
interruptor de encendido en
posición ACC o LOCK, la luz
permanecerá encendida
durante 20 segundos. Sin
embargo, si una puerta se
abre con el interruptor deencendido en posición ON, la
luz permanece continuamenteencendida.
 ROOM : En la posición ROOM la luz está siempre encendida. D210200ATQ
Illuminación general
(trasero, opcional)
 : Pulse el interruptor para
encender o apagar la luz
trasera del habitáculo.
OTQ047060
OTQ047060G
Tipo B
Tipo A
OTQ047061
TQ spain 4a (~59).qxd 6/18/2008 10:15 AM Page 57

Características del vehículo
58
4

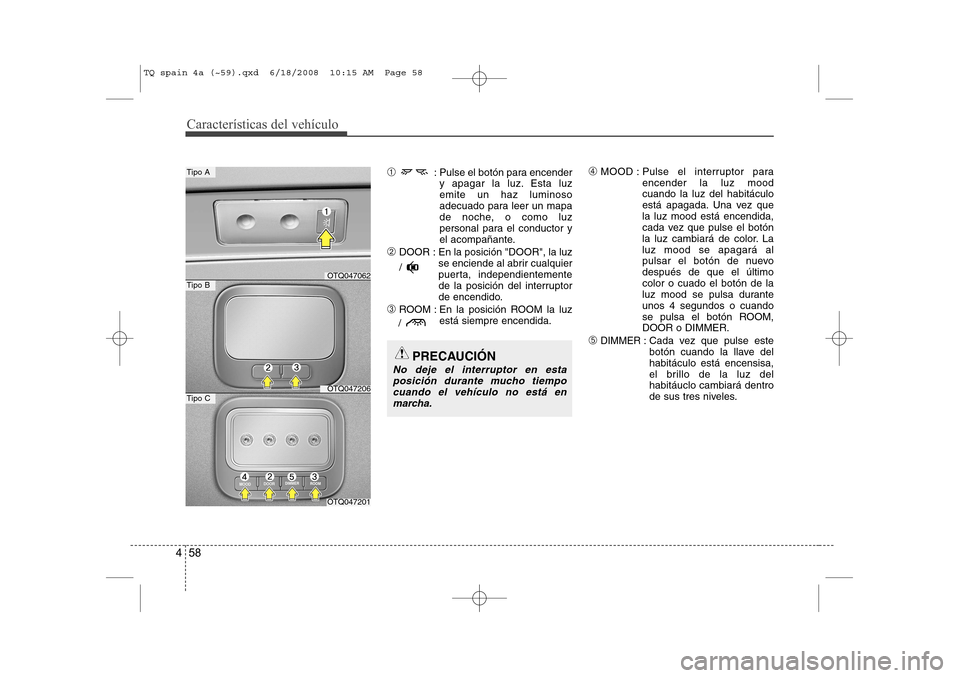

➀ : Pulse el botón para encender
y apagar la luz. Esta luz emite un haz luminoso
adecuado para leer un mapa
de noche, o como luz
personal para el conductor y
el acompañante.
➁ DOOR : En la posición "DOOR", la luz
se enciende al abrir cualquier
puerta, independientemente
de la posición del interruptor
de encendido.
➂ ROOM : En la posición ROOM la luz
está siempre encendida. ➃
MOOD : Pulse el interruptor para
encender la luz moodcuando la luz del habitáculo
está apagada. Una vez quela luz mood está encendida,
cada vez que pulse el botón
la luz cambiará de color. Laluz mood se apagará al
pulsar el botón de nuevodespués de que el últimocolor o cuado el botón de la
luz mood se pulsa duranteunos 4 segundos o cuando
se pulsa el botón ROOM,DOOR o DIMMER.
➄
DIMMER: Cada vez que pulse este botón cuando la llave delhabitáculo está encensisa,
el brillo de la luz delhabitáuclo cambiará dentro
de sus tres niveles.
Tipo C
OTQ047062
Tipo A
Tipo B
OTQ047206
PRECAUCIÓN
No deje el interruptor en esta
posición durante mucho tiempo
cuando el vehículo no está en marcha.
OTQ047201
/
/
TQ spain 4a (~59).qxd 6/18/2008 10:15 AM Page 58

459
Características del vehículo

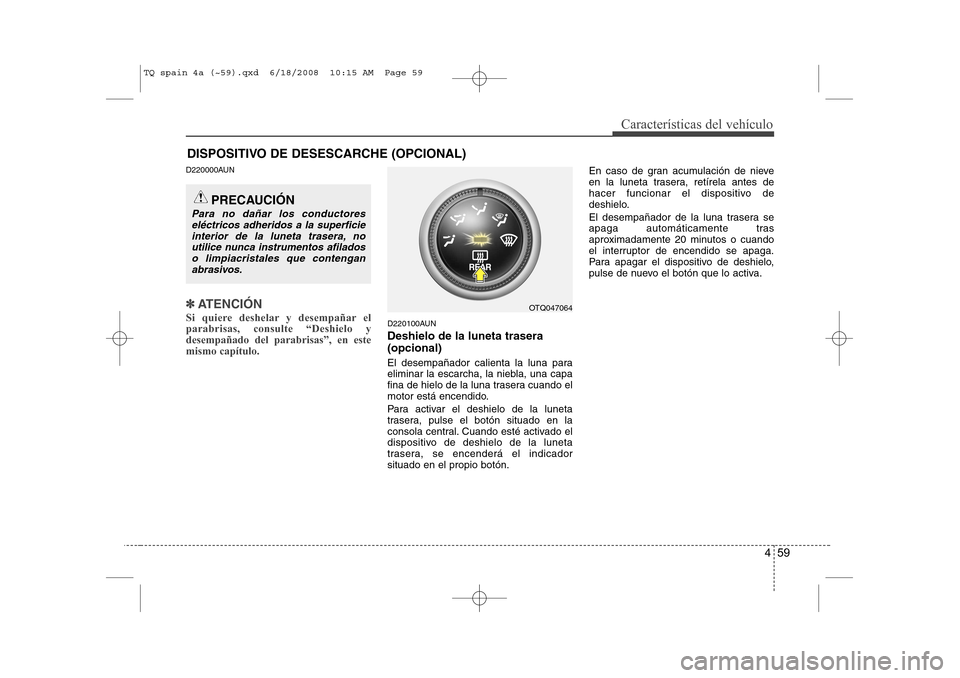

DISPOSITIVO DE DESESCARCHE (OPCIONAL)
D220000AUN
✽✽ATENCIÓN
Si quiere deshelar y desempañar el parabrisas, consulte “Deshielo ydesempañado del parabrisas”, en estemismo capítulo.
D220100AUN Deshielo de la luneta trasera (opcional)
El desempañador calienta la luna para
eliminar la escarcha, la niebla, una capa
fina de hielo de la luna trasera cuando el
motor está encendido.
Para activar el deshielo de la luneta
trasera, pulse el botón situado en la
consola central. Cuando esté activado el
dispositivo de deshielo de la luneta
trasera, se encenderá el indicadorsituado en el propio botón. En caso de gran acumulación de nieve
en la luneta trasera, retírela antes de
hacer funcionar el dispositivo de
deshielo.
El desempañador de la luna trasera se
apaga automáticamente tras
aproximadamente 20 minutos o cuando
el interruptor de encendido se apaga.
Para apagar el dispositivo de deshielo,
pulse de nuevo el botón que lo activa.
PRECAUCIÓN
Para no dañar los conductores
eléctricos adheridos a la superficie
interior de la luneta trasera, no utilice nunca instrumentos afiladoso limpiacristales que contengan
abrasivos.
OTQ047064
TQ spain 4a (~59).qxd 6/18/2008 10:15 AM Page 59

Características del vehículo
60
4

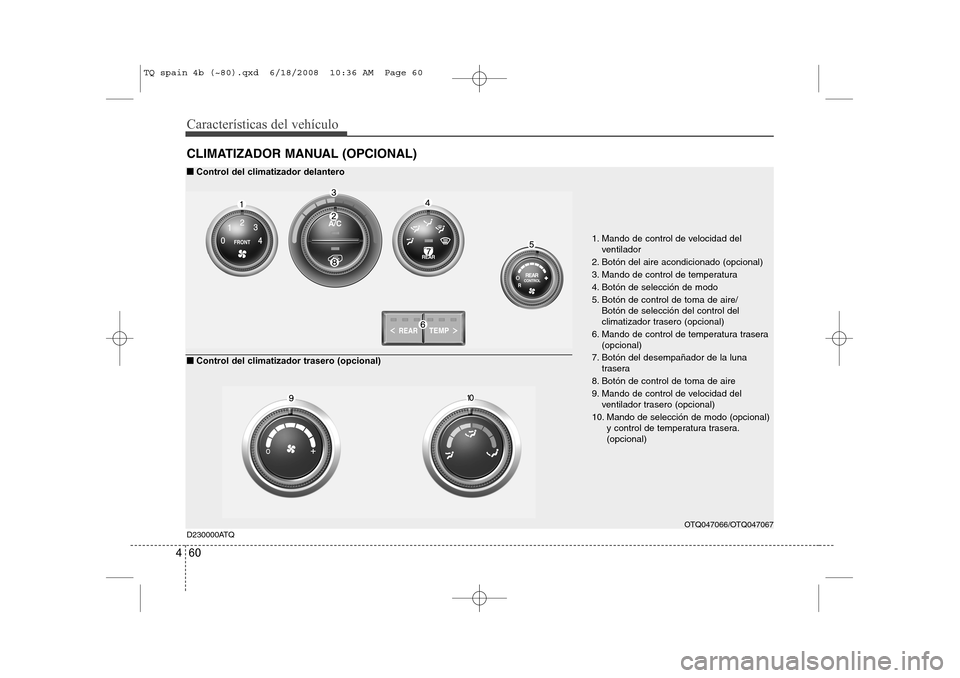

CLIMATIZADOR MANUAL (OPCIONAL)
1. Mando de control de velocidad del
ventilador
2. Botón del aire acondicionado (opcional)
3. Mando de control de temperatura
4. Botón de selección de modo
5. Botón de control de toma de aire/ Botón de selección del control del
climatizador trasero (opcional)
6. Mando de control de temperatura trasera (opcional)
7. Botón del desempañador de la luna trasera
8. Botón de control de toma de aire
9. Mando de control de velocidad del ventilador trasero (opcional)
10. Mando de selección de modo (opcional) y control de temperatura trasera. (opcional)
D230000ATQ ■
■
Control del climatizador delantero
■
■ Control del climatizador trasero (opcional)
OTQ047066/OTQ047067
TQ spain 4b (~80).qxd 6/18/2008 10:36 AM Page 60

461
Características del vehículo

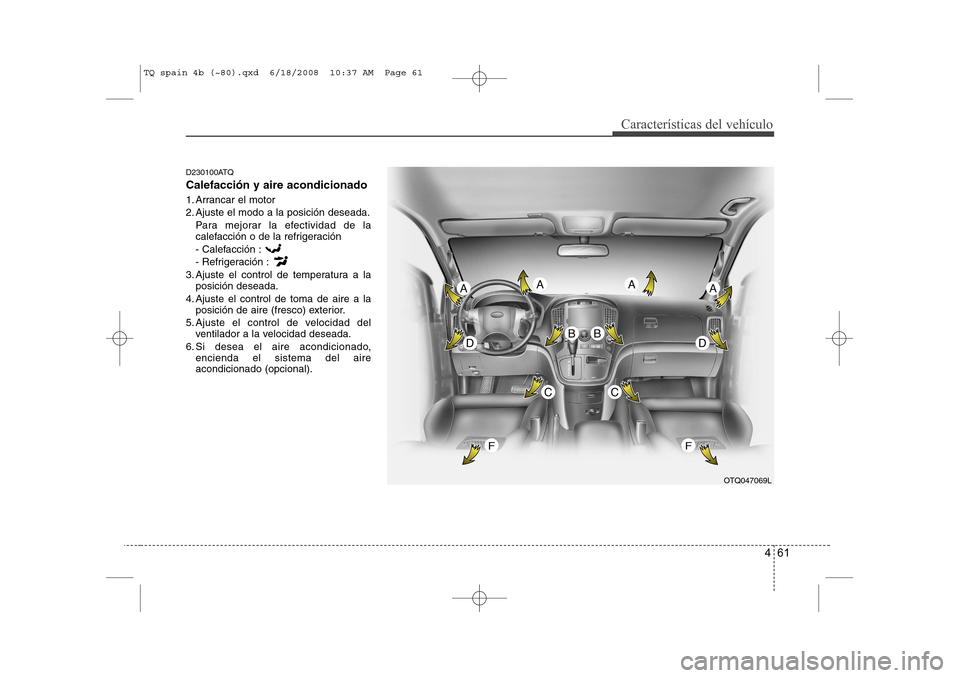

D230100ATQ Calefacción y aire acondicionado
1. Arrancar el motor
2. Ajuste el modo a la posición deseada.Para mejorar la efectividad de la
calefacción o de la refrigeración
- Calefacción :
- Refrigeración :
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de toma de aire a la posición de aire (fresco) exterior.
5. Ajuste el control de velocidad del ventilador a la velocidad deseada.
6. Si desea el aire acondicionado, encienda el sistema del aire acondicionado (opcional).
OTQ047069L
TQ spain 4b (~80).qxd 6/18/2008 10:37 AM Page 61

Características del vehículo
62
4

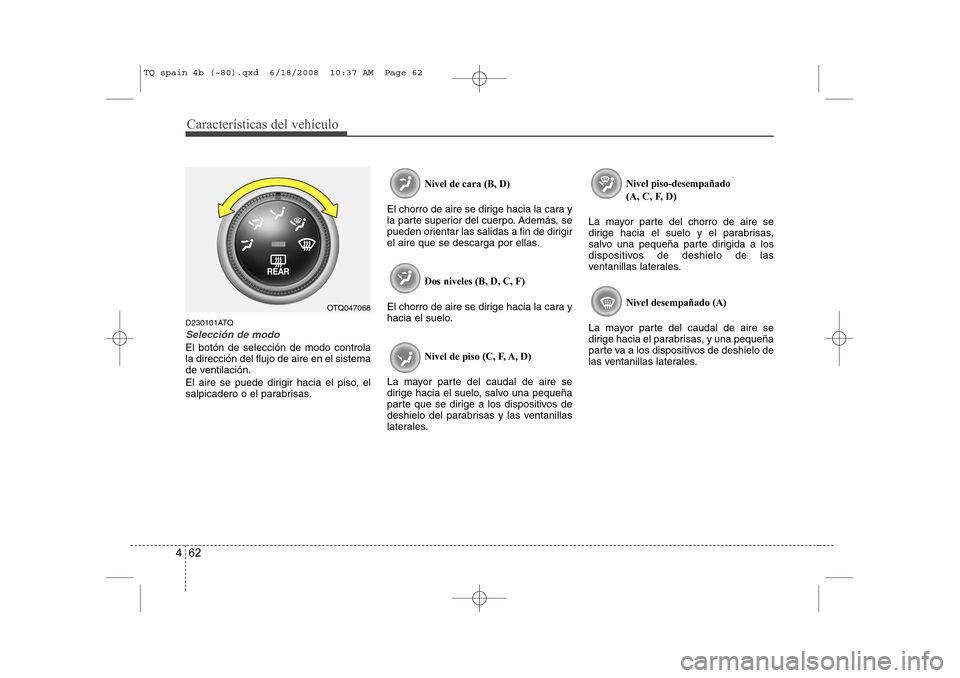

D230101ATQ
Selección de modo
El botón de selección de modo controla la dirección del flujo de aire en el sistema
de ventilación.
El aire se puede dirigir hacia el piso, el
salpicadero o el parabrisas. Nivel de cara (B, D)
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.
Dos niveles (B, D, C, F)
El chorro de aire se dirige hacia la cara y
hacia el suelo.
Nivel de piso (C, F, A, D)
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales. Nivel piso-desempañado
(A, C, F, D)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel desempañado (A)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.
OTQ047068
TQ spain 4b (~80).qxd 6/18/2008 10:37 AM Page 62

463
Características del vehículo

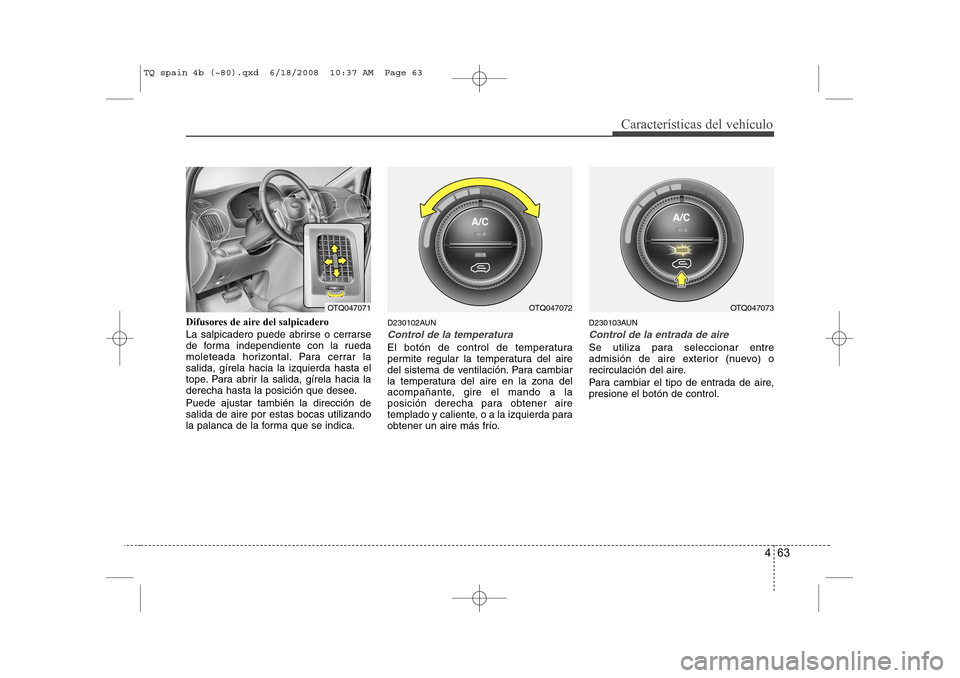

Difusores de aire del salpicadero
La salpicadero puede abrirse o cerrarse
de forma independiente con la rueda
moleteada horizontal. Para cerrar lasalida, gírela hacia la izquierda hasta el
tope. Para abrir la salida, gírela hacia la
derecha hasta la posición que desee. Puede ajustar también la dirección de salida de aire por estas bocas utilizando
la palanca de la forma que se indica.D230102AUN
Control de la temperatura
El botón de control de temperatura
permite regular la temperatura del aire
del sistema de ventilación. Para cambiar
la temperatura del aire en la zona del
acompañante, gire el mando a la
posición derecha para obtener aire
templado y caliente, o a la izquierda para
obtener un aire más frío.D230103AUN
Control de la entrada de aire
Se utiliza para seleccionar entre
admisión de aire exterior (nuevo) o
recirculación del aire.
Para cambiar el tipo de entrada de aire, presione el botón de control.
OTQ047072OTQ047071OTQ047073
TQ spain 4b (~80).qxd 6/18/2008 10:37 AM Page 63
