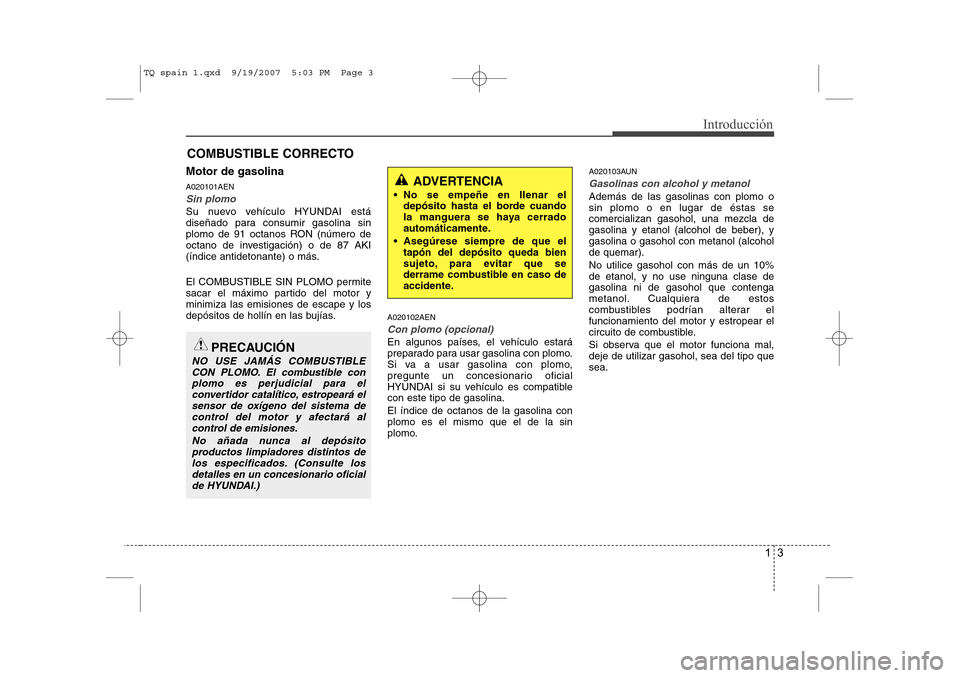

Introducción
Motor de gasolina A020101AEN
Sin plomo
Su nuevo vehículo HYUNDAI está
diseñado para consumir gasolina sin
plomo de 91 octanos RON (número de
octano de investigación) o de 87 AKI
(índice antidetonante) o más.
El COMBUSTIBLE SIN PLOMO permite
sacar el máximo partido del motor yminimiza las emisiones de escape y los
depósitos de hollín en las bujías.A020102AEN
Con plomo (opcional)
En algunos países, el vehículo estará
preparado para usar gasolina con plomo.
Si va a usar gasolina con plomo,
pregunte un concesionario oficial
HYUNDAI si su vehículo es compatiblecon este tipo de gasolina. El índice de octanos de la gasolina con plomo es el mismo que el de la sin
plomo.A020103AUN
Gasolinas con alcohol y metanol
Además de las gasolinas con plomo o sin plomo o en lugar de éstas secomercializan gasohol, una mezcla degasolina y etanol (alcohol de beber), ygasolina o gasohol con metanol (alcoholde quemar). No utilice gasohol con más de un 10% de etanol, y no use ninguna clase degasolina ni de gasohol que contenga
metanol. Cualquiera de estos
combustibles podrían alterar elfuncionamiento del motor y estropear el
circuito de combustible.
Si observa que el motor funciona mal, deje de utilizar gasohol, sea del tipo quesea.
COMBUSTIBLE CORRECTO
PRECAUCIÓN
NO USE JAMÁS COMBUSTIBLE
CON PLOMO. El combustible conplomo es perjudicial para el convertidor catalítico, estropeará el
sensor de oxígeno del sistema decontrol del motor y afectará alcontrol de emisiones.
No añada nunca al depósitoproductos limpiadores distintos de los especificados. (Consulte losdetalles en un concesionario oficial de HYUNDAI.)
ADVERTENCIA
 No se empeñe en llenar el depósito hasta el borde cuando
la manguera se haya cerrado
automáticamente.
 Asegúrese siempre de que el tapón del depósito queda bien
sujeto, para evitar que se
derrame combustible en caso de
accidente.
TQ spain 1.qxd 9/19/2007 5:03 PM Page 3

Sistema de seguridad del vehículo
38
3

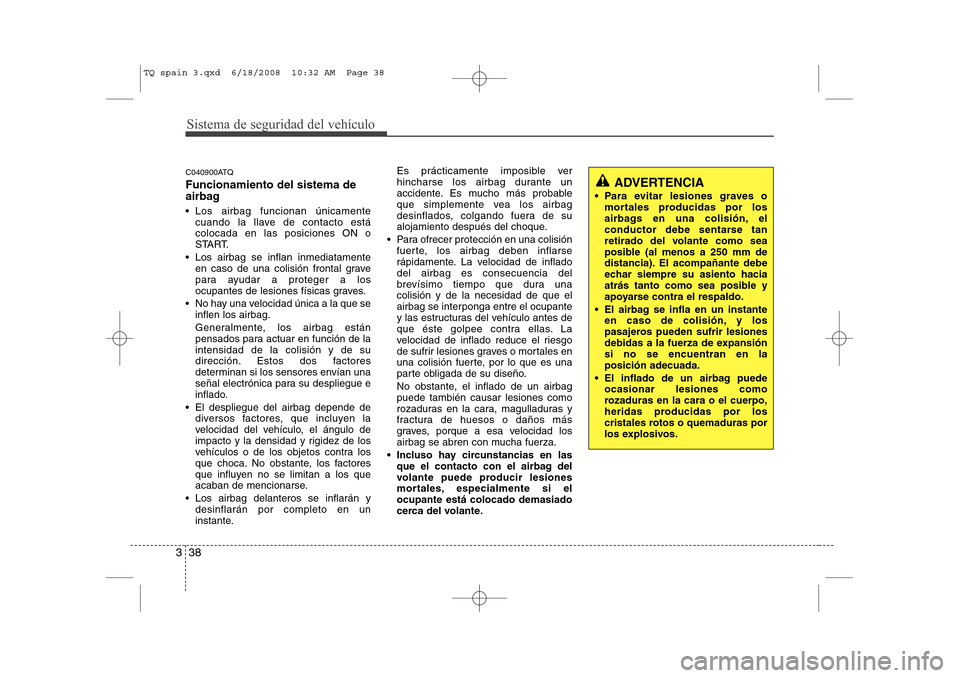

C040900ATQ Funcionamiento del sistema de
airbag
 Los airbag funcionan únicamente
cuando la llave de contacto está colocada en las posiciones ON o
START.
 Los airbag se inflan inmediatamente en caso de una colisión frontal grave
para ayudar a proteger a los
ocupantes de lesiones físicas graves.
 No hay una velocidad única a la que se inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de laintensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
 El despliegue del airbag depende de diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
 Los airbag delanteros se inflarán y desinflarán por completo en un
instante. Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
 Para ofrecer protección en una colisión fuerte, los airbag deben inflarse
rápidamente. La velocidad de infladodel airbag es consecuencia del
brevísimo tiempo que dura unacolisión y de la necesidad de que el
airbag se interponga entre el ocupante
y las estructuras del vehículo antes de
que éste golpee contra ellas. La
velocidad de inflado reduce el riesgo
de sufrir lesiones graves o mortales en
una colisión fuerte, por lo que es una
parte obligada de su diseño.
No obstante, el inflado de un airbag puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
 Incluso hay circunstancias en las que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si elocupante está colocado demasiado
cerca del volante.
ADVERTENCIA
 Para evitar lesiones graves o mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
 El airbag se infla en un instante en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansiónsi no se encuentran en laposición adecuada.
 El inflado de un airbag puede ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.
TQ spain 3.qxd 6/18/2008 10:32 AM Page 38

341
Sistema de seguridad del vehículo
C040100ATQ
Componentes y funciones del SRS
El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero delconductor
2. Módulo del airbag delantero del acompañante*
3. Conjuntos pretensores del retractor*
4. Piloto de control de airbag
5. Módulo de control del SRS (SRSCM)
6. Sensores de impacto frontal * : opcional El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad. El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación. Si alguna de la siguientes condiciones
ocurre, esto indica un mal
funcionamiento del SRS. Lleve a reviser
el sistema de airbag lo antes posible a un
distribuidor HYUNDAI autorizado.
 La luz no se enciende
momentáneamente al colocar el enecendido en ON.
 La luz permanece iluminada durante unos 6 segundos.
 La luz se enciende mientras el vehículo está en movimiento. Los módulos de airbag se encuentran en
el centro del volante y en el panel del
acompañante, por encima de la
guantera. Cuando el SRSCM detecta un
impacto frontal suficientemente fuerte,despliega automáticamente los airbags
delanteros.
B240B01L
Airbag delantero del conductor (1)
OTQ038160L
TQ spain 3.qxd 6/18/2008 10:32 AM Page 41

347
Sistema de seguridad del vehículo
C040800ATQ
¿Por qué no se desplegó el
airbag en una colisión?
(Condiciones en las que el airbag
se activa o no se activa)
Hay muchos tipos de accidentes en
los que no debe esperarse que el
airbag proporcione una protecciónañadida.
Pertenecen a este tipo los impactos
por detrás, las colisiones segunda o
tercera en accidentes múltiples y los
impactos a poca velocidad. En otras
palabras, no debe sorprenderle que,habiendo resultado dañado su
vehículo en un accidente, o incluso
completamente destrozado, el airbag
no se haya inflado.

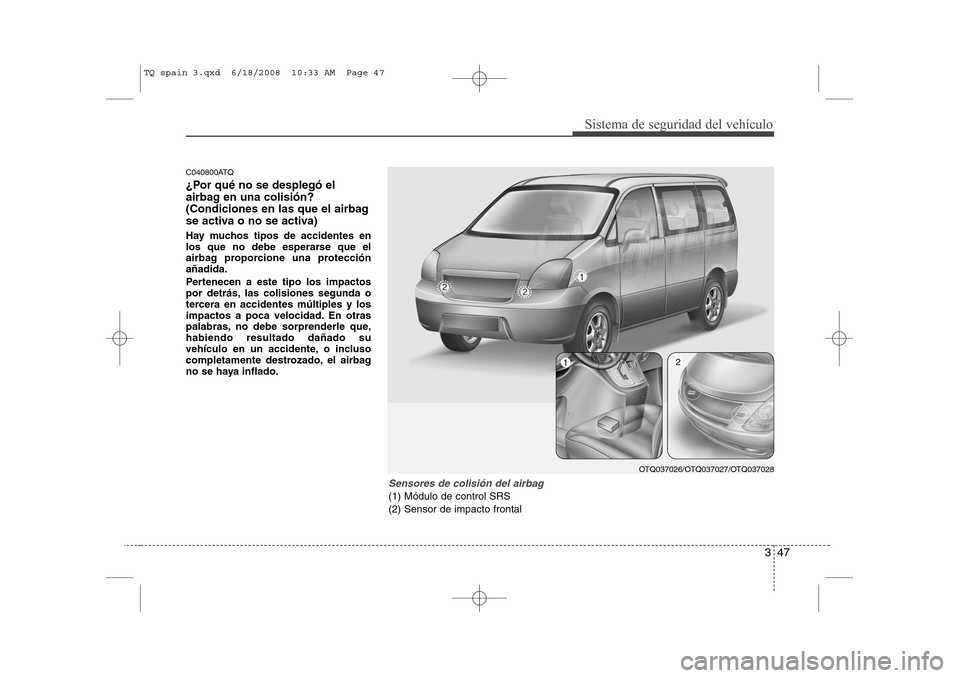

Sensores de colisión del airbag
(1) Módulo de control SRS
(2) Sensor de impacto frontal
OTQ037026/OTQ037027/OTQ037028
12
TQ spain 3.qxd 6/18/2008 10:33 AM Page 47

Sistema de seguridad del vehículo
48
3

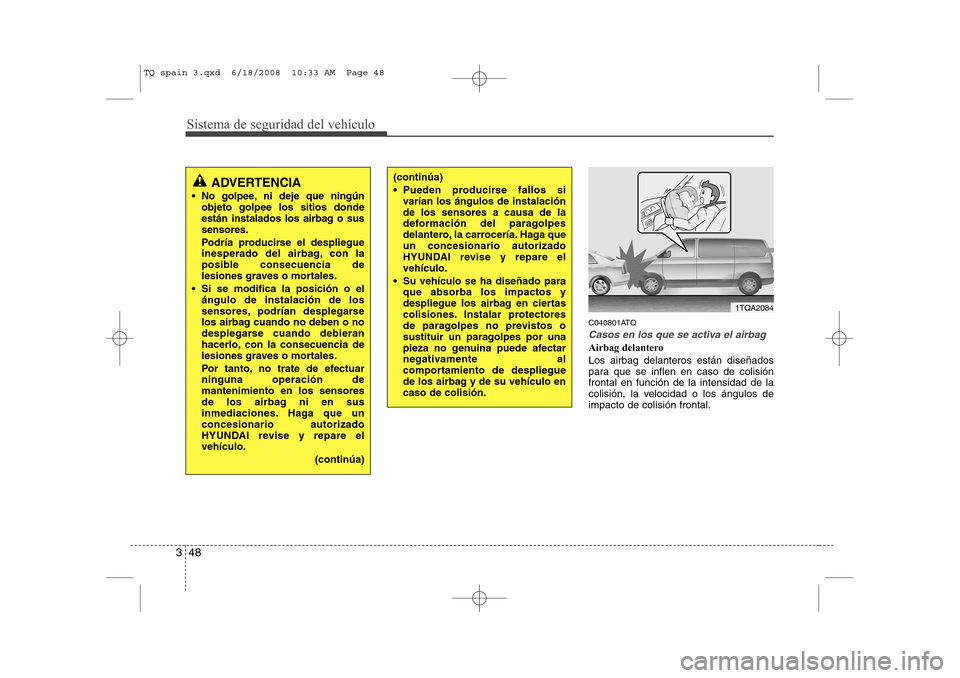

C040801ATQ
Casos en los que se activa el airbag
Airbag delantero Los airbag delanteros están diseñados
para que se inflen en caso de colisiónfrontal en función de la intensidad de la
colisión, la velocidad o los ángulos deimpacto de colisión frontal.
ADVERTENCIA
 No golpee, ni deje que ningún objeto golpee los sitios donde
están instalados los airbag o sussensores.
Podría producirse el despliegue
inesperado del airbag, con la
posible consecuencia de
lesiones graves o mortales.
 Si se modifica la posición o el ángulo de instalación de los
sensores, podrían desplegarse
los airbag cuando no deben o no
desplegarse cuando debieran
hacerlo, con la consecuencia de
lesiones graves o mortales.
Por tanto, no trate de efectuar ninguna operación demantenimiento en los sensores
de los airbag ni en sus
inmediaciones. Haga que unconcesionario autorizado
HYUNDAI revise y repare elvehículo.
(continúa)(continúa)
 Pueden producirse fallos sivarían los ángulos de instalación de los sensores a causa de la
deformación del paragolpes
delantero, la carrocería. Haga queun concesionario autorizado
HYUNDAI revise y repare elvehículo.
 Su vehículo se ha diseñado para que absorba los impactos y
despliegue los airbag en ciertas
colisiones. Instalar protectores
de paragolpes no previstos o
sustituir un paragolpes por una
pieza no genuina puede afectar
negativamente al
comportamiento de despliegue
de los airbag y de su vehículo encaso de colisión.
1TQA2084
TQ spain 3.qxd 6/18/2008 10:33 AM Page 48

349
Sistema de seguridad del vehículo

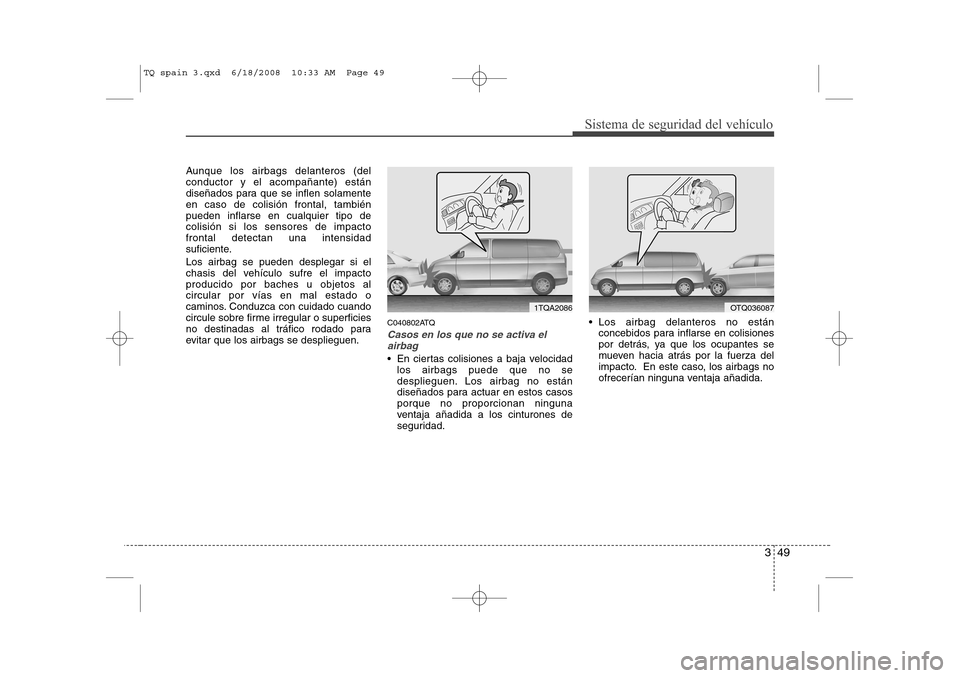

Aunque los airbags delanteros (del conductor y el acompañante) están
diseñados para que se inflen solamenteen caso de colisión frontal, tambiénpueden inflarse en cualquier tipo decolisión si los sensores de impactofrontal detectan una intensidad
suficiente. Los airbag se pueden desplegar si el
chasis del vehículo sufre el impactoproducido por baches u objetos alcircular por vías en mal estado o
caminos. Conduzca con cuidado cuando
circule sobre firme irregular o superficies
no destinadas al tráfico rodado para
evitar que los airbags se desplieguen.C040802ATQ
Casos en los que no se activa el
airbag
 En ciertas colisiones a baja velocidad los airbags puede que no se
desplieguen. Los airbag no están
diseñados para actuar en estos casosporque no proporcionan ninguna
ventaja añadida a los cinturones de
seguridad.  Los airbag delanteros no están
concebidos para inflarse en colisiones
por detrás, ya que los ocupantes se
mueven hacia atrás por la fuerza del
impacto. En este caso, los airbags no
ofrecerían ninguna ventaja añadida.
1TQA2086OTQ036087
TQ spain 3.qxd 6/18/2008 10:33 AM Page 49

Sistema de seguridad del vehículo
50
3
 Los airbag delanteros pueden no
inflarse en colisiones laterales, ya que
los ocupantes se mueven en la
dirección del impacto, por lo que enestas colisiones el despliegue delairbag frontal no ofrecería unaprotección añadida.  En un choque oblicuo, la fuerza del
impacto puede empujar a losocupantes en una dirección en la quelos airbags no podrían proporcionarninguna protección añadida, y por lotanto puede que los sensores nodesplieguen ningún airbag.  El conductor suele frenar bruscamente
justo antes del impacto. Estos
frenazos tan bruscos bajan la parte
delantera del vehículo que puede
empotrarse bajo otro vehículo más
alto. Los airbags pueden no inflarse en
esta situación, ya que dichascolisiones pueden reemplazar
considerablemente a las fuerzas de
deceleración que detectan los
sensores.
1TQA20891TQA2088OTQ052215
TQ spain 3.qxd 6/18/2008 10:33 AM Page 50

351
Sistema de seguridad del vehículo

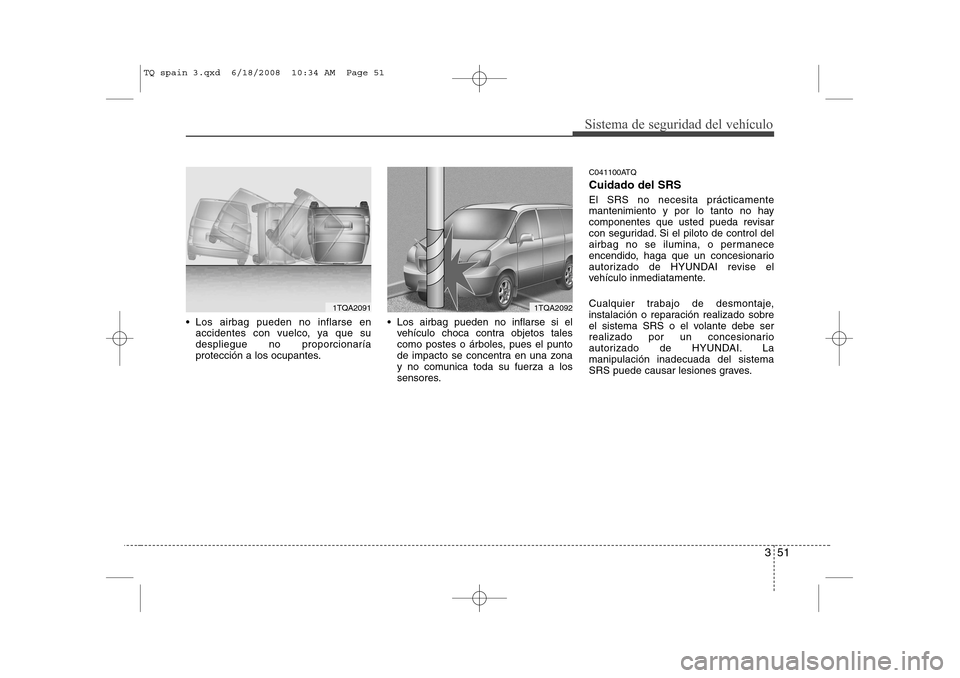

 Los airbag pueden no inflarse enaccidentes con vuelco, ya que su despliegue no proporcionaría
protección a los ocupantes.  Los airbag pueden no inflarse si el
vehículo choca contra objetos tales
como postes o árboles, pues el punto
de impacto se concentra en una zona
y no comunica toda su fuerza a los
sensores. C041100ATQ Cuidado del SRS El SRS no necesita prácticamente
mantenimiento y por lo tanto no hay
componentes que usted pueda revisar
con seguridad. Si el piloto de control del
airbag no se ilumina, o permanece
encendido, haga que un concesionario
autorizado de HYUNDAI revise el
vehículo inmediatamente.
Cualquier trabajo de desmontaje,
instalación o reparación realizado sobre
el sistema SRS o el volante debe ser
realizado por un concesionario
autorizado de HYUNDAI. Lamanipulación inadecuada del sistema
SRS puede causar lesiones graves.
1TQA20911TQA2092
