2008 Hyundai H-1 (Grand Starex) sensor

353

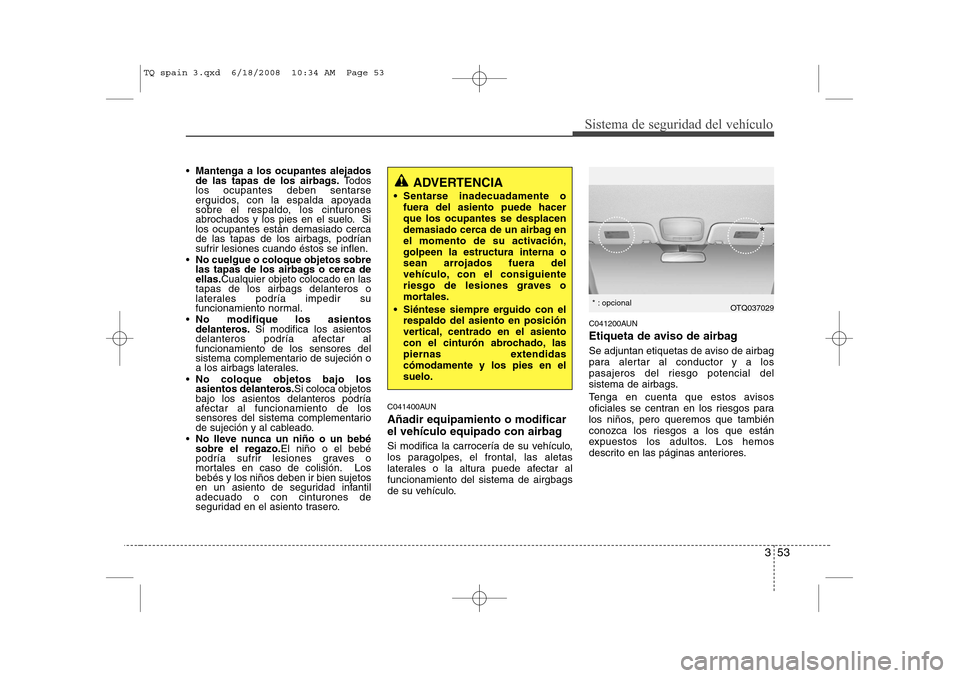

Sistema de seguridad del vehículo
Mantenga a los ocupantes alejados
de las tapas de los airbags. Todos
los ocupantes deben sentarse
erguidos, con la espalda apoyada
sobre el respaldo, los cinturones
abrochados y los pies en el suelo. Silos ocupantes están demasiado cerca
de las tapas de los airbags, podrían
sufrir lesiones cuando éstos se inflen.
 No cuelgue o coloque objetos sobre
las tapas de los airbags o cerca deellas. Cualquier objeto colocado en las
tapas de los airbags delanteros o
laterales podría impedir su
funcionamiento normal.
 No modifique los asientos
delanteros. Si modifica los asientos
delanteros podría afectar alfuncionamiento de los sensores del
sistema complementario de sujeción o
a los airbags laterales.
 No coloque objetos bajo los
asientos delanteros. Si coloca objetos
bajo los asientos delanteros podría
afectar al funcionamiento de los
sensores del sistema complementario
de sujeción y al cableado.
 No lleve nunca un niño o un bebésobre el regazo. El niño o el bebé
podría sufrir lesiones graves o
mortales en caso de colisión. Losbebés y los niños deben ir bien sujetos
en un asiento de seguridad infantiladecuado o con cinturones de
seguridad en el asiento trasero. C041400AUN Añadir equipamiento o modificar
el vehículo equipado con airbag
Si modifica la carrocería de su vehículo,
los paragolpes, el frontal, las aletas
laterales o la altura puede afectar alfuncionamiento del sistema de airgbags
de su vehículo. C041200AUN
Etiqueta de aviso de airbag
Se adjuntan etiquetas de aviso de airbag
para alertar al conductor y a los
pasajeros del riesgo potencial del
sistema de airbags.
Tenga en cuenta que estos avisos
oficiales se centran en los riesgos para
los niños, pero queremos que también
conozca los riesgos a los que están
expuestos los adultos. Los hemos
descrito en las páginas anteriores.
ADVERTENCIA
 Sentarse inadecuadamente o fuera del asiento puede hacer que los ocupantes se desplacen
demasiado cerca de un airbag en
el momento de su activación,golpeen la estructura interna o
sean arrojados fuera del
vehículo, con el consiguiente
riesgo de lesiones graves o
mortales.
 Siéntese siempre erguido con el respaldo del asiento en posición
vertical, centrado en el asiento
con el cinturón abrochado, las
piernas extendidascómodamente y los pies en elsuelo.
OTQ037029 *
* : opcional
TQ spain 3.qxd 6/18/2008 10:34 AM Page 53

429

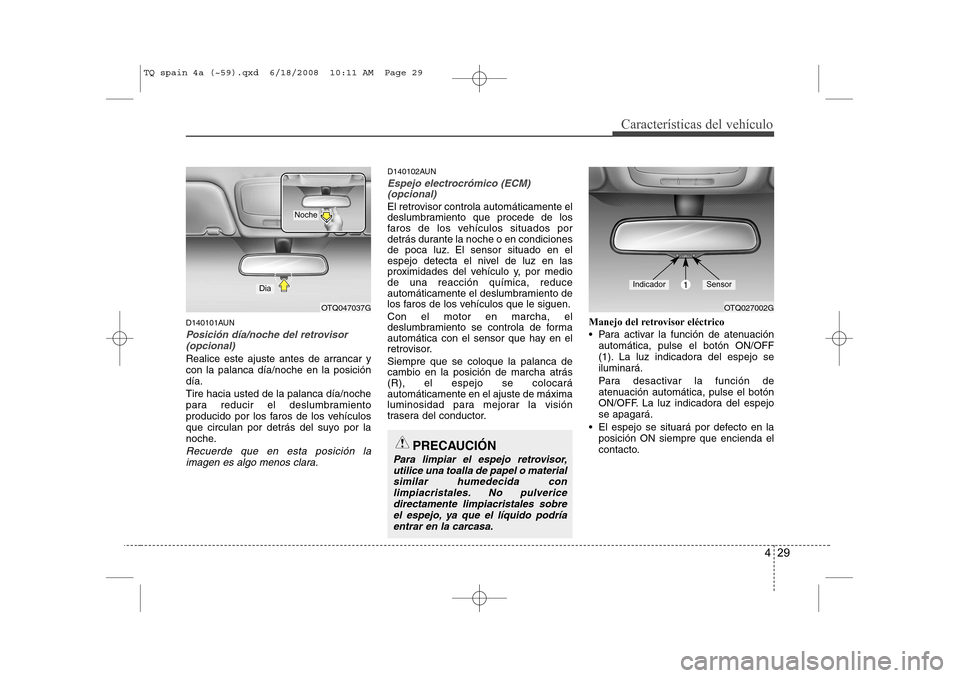

Características del vehículo
D140101AUN
Posición día/noche del retrovisor(opcional)
Realice este ajuste antes de arrancar y con la palanca día/noche en la posicióndía. Tire hacia usted de la palanca día/noche
para reducir el deslumbramiento
producido por los faros de los vehículos
que circulan por detrás del suyo por la
noche.
Recuerde que en esta posición laimagen es algo menos clara.
D140102AUN
Espejo electrocrómico (ECM)(opcional)
El retrovisor controla automáticamente el
deslumbramiento que procede de los
faros de los vehículos situados por
detrás durante la noche o en condiciones
de poca luz. El sensor situado en el
espejo detecta el nivel de luz en las
proximidades del vehículo y, por mediode una reacción química, reduce
automáticamente el deslumbramiento de
los faros de los vehículos que le siguen. Con el motor en marcha, el
deslumbramiento se controla de forma
automática con el sensor que hay en el
retrovisor. Siempre que se coloque la palanca de cambio en la posición de marcha atrás(R), el espejo se colocaráautomáticamente en el ajuste de máxima
luminosidad para mejorar la visión
trasera del conductor. Manejo del retrovisor eléctrico
 Para activar la función de atenuación
automática, pulse el botón ON/OFF
(1). La luz indicadora del espejo seiluminará.
Para desactivar la función de
atenuación automática, pulse el botón
ON/OFF. La luz indicadora del espejose apagará.
 El espejo se situará por defecto en la posición ON siempre que encienda el
contacto.
PRECAUCIÓN
Para limpiar el espejo retrovisor,
utilice una toalla de papel o materialsimilar humedecida con limpiacristales. No pulvericedirectamente limpiacristales sobre
el espejo, ya que el líquido podríaentrar en la carcasa.
OTQ047037G
Dia
Noche
OTQ027002G
1IndicadorSensor
TQ spain 4a (~59).qxd 6/18/2008 10:11 AM Page 29

445

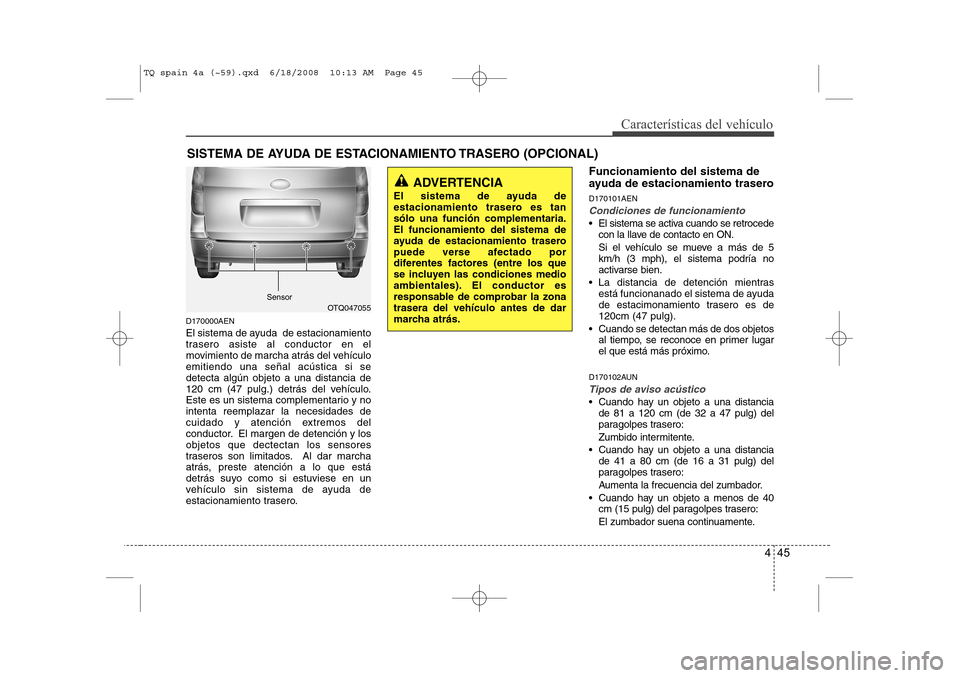

Características del vehículo
D170000AEN
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículoemitiendo una señal acústica si sedetecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y nointenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y losobjetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero.Funcionamiento del sistema de
ayuda de estacionamiento trasero D170101AEN
Condiciones de funcionamiento
El sistema se activa cuando se retrocede
con la llave de contacto en ON.
Si el vehículo se mueve a más de 5km/h (3 mph), el sistema podría no
activarse bien.
 La distancia de detención mientras está funcionanado el sistema de ayuda
de estacimonamiento trasero es de120cm (47 pulg).
 Cuando se detectan más de dos objetos al tiempo, se reconoce en primer lugar
el que está más próximo.
D170102AUN
Tipos de aviso acústico
 Cuando hay un objeto a una distancia de 81 a 120 cm (de 32 a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
 Cuando hay un objeto a una distancia de 41 a 80 cm (de 16 a 31 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
 Cuando hay un objeto a menos de 40 cm (15 pulg) del paragolpes trasero:
El zumbador suena continuamente.
SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tansólo una función complementaria.El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zonatrasera del vehículo antes de dar
marcha atrás.
OTQ047055
Sensor
TQ spain 4a (~59).qxd 6/18/2008 10:13 AM Page 45

Características del vehículo
46
4
D170200AEN Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sitema de ayuda del
estacionamiento trasero puede nofuncionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares (carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo, como las bocinas de otros vehículos,
motos ruidosas o los frenosneumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque. El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es extremadamente alta o baja.
Los siguientes objetos pueden no serdetectados por el sensor:
1. Objetos delgados o afilados, tales como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1 m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro. D170300AEN Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
 El sistema de ayuda de
estacionamiento trasero puede no sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
 El sistema de ayuda de estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
 El sensor puede no detectar objetos situados a menos de 40 cm o (15 pulg)estimar mal la distancia a la que se
encuentran. Sea prudente.
 Un sensor congelado o sucio de nieve o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
 No apriete, raye ni golpee el sensor. Podría estropearlo.
TQ spain 4a (~59).qxd 6/18/2008 10:13 AM Page 46

447
Características del vehículo

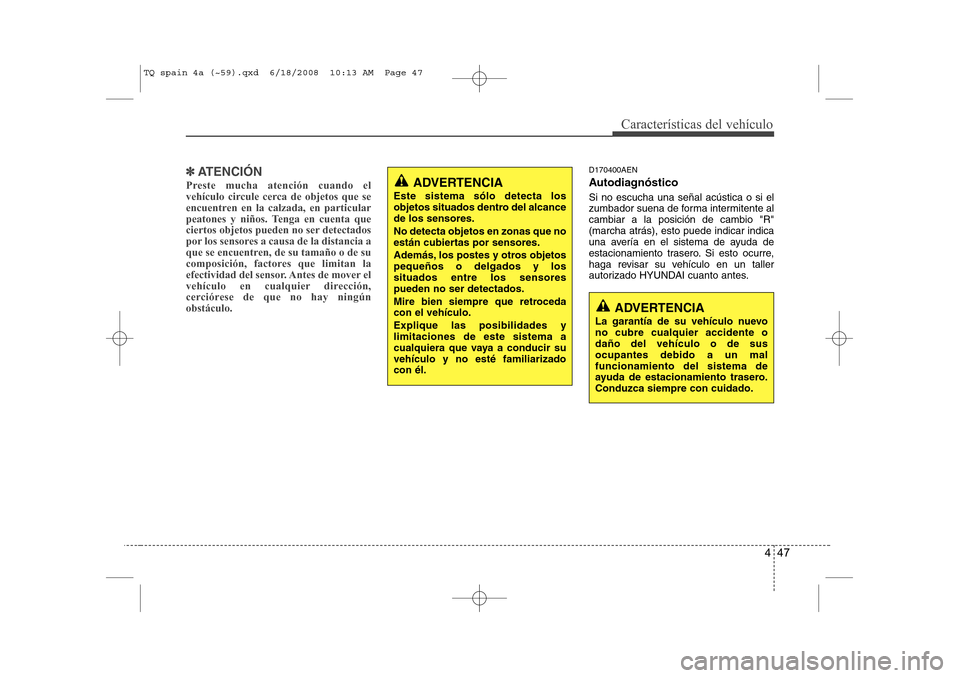

✽✽ATENCIÓN
Preste mucha atención cuando el
vehículo circule cerca de objetos que se
encuentren en la calzada, en particular
peatones y niños. Tenga en cuenta que
ciertos objetos pueden no ser detectados
por los sensores a causa de la distancia a
que se encuentren, de su tamaño o de su
composición, factores que limitan la
efectividad del sensor. Antes de mover el
vehículo en cualquier dirección,
cerciórese de que no hay ningúnobstáculo.D170400AEN
Autodiagnóstico Si no escucha una señal acústica o si el
zumbador suena de forma intermitente alcambiar a la posición de cambio "R"(marcha atrás), esto puede indicar indica
una avería en el sistema de ayuda de
estacionamiento trasero. Si esto ocurre,
haga revisar su vehículo en un taller
autorizado HYUNDAI cuanto antes.
ADVERTENCIA
Este sistema sólo detecta los
objetos situados dentro del alcancede los sensores. No detecta objetos en zonas que no
están cubiertas por sensores.
Además, los postes y otros objetos pequeños o delgados y lossituados entre los sensorespueden no ser detectados.
Mire bien siempre que retroceda con el vehículo. Explique las posibilidades y limitaciones de este sistema a
cualquiera que vaya a conducir suvehículo y no esté familiarizadocon él.
ADVERTENCIA
La garantía de su vehículo nuevo no cubre cualquier accidente odaño del vehículo o de susocupantes debido a un malfuncionamiento del sistema de
ayuda de estacionamiento trasero.Conduzca siempre con cuidado.
TQ spain 4a (~59).qxd 6/18/2008 10:13 AM Page 47

729
Mantenimiento

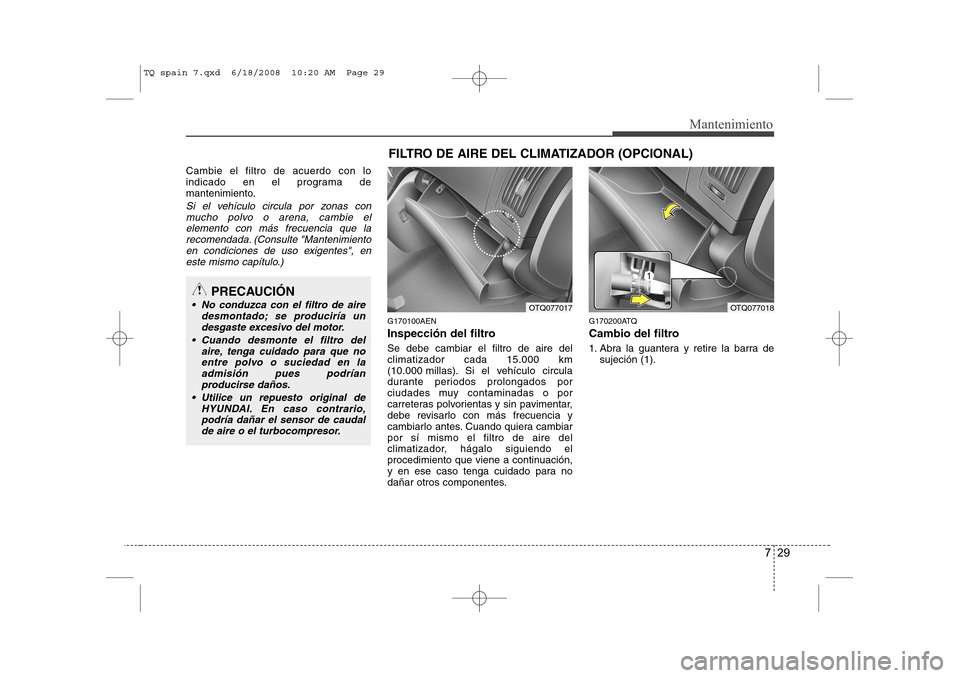

FILTRO DE AIRE DEL CLIMATIZADOR (OPCIONAL)
Cambie el filtro de acuerdo con lo
indicado en el programa de
mantenimiento.
Si el vehículo circula por zonas con mucho polvo o arena, cambie elelemento con más frecuencia que larecomendada. (Consulte "Mantenimientoen condiciones de uso exigentes", en
este mismo capítulo.)
G170100AEN
Inspección del filtro Se debe cambiar el filtro de aire del climatizador cada 15.000 km
(10.000 millas). Si el vehículo circula
durante periodos prolongados por
ciudades muy contaminadas o por
carreteras polvorientas y sin pavimentar,
debe revisarlo con más frecuencia y
cambiarlo antes. Cuando quiera cambiarpor sí mismo el filtro de aire del
climatizador, hágalo siguiendo el
procedimiento que viene a continuación,
y en ese caso tenga cuidado para no
dañar otros componentes. G170200ATQ
Cambio del filtro
1. Abra la guantera y retire la barra de
sujeción (1).
PRECAUCIÓN
 No conduzca con el filtro de aire
desmontado; se produciría undesgaste excesivo del motor.
 Cuando desmonte el filtro del aire, tenga cuidado para que noentre polvo o suciedad en la
admisión pues podríanproducirse daños.
 Utilice un repuesto original de HYUNDAI. En caso contrario,
podría dañar el sensor de caudalde aire o el turbocompresor.OTQ077017OTQ077018
TQ spain 7.qxd 6/18/2008 10:20 AM Page 29

753
Mantenimiento

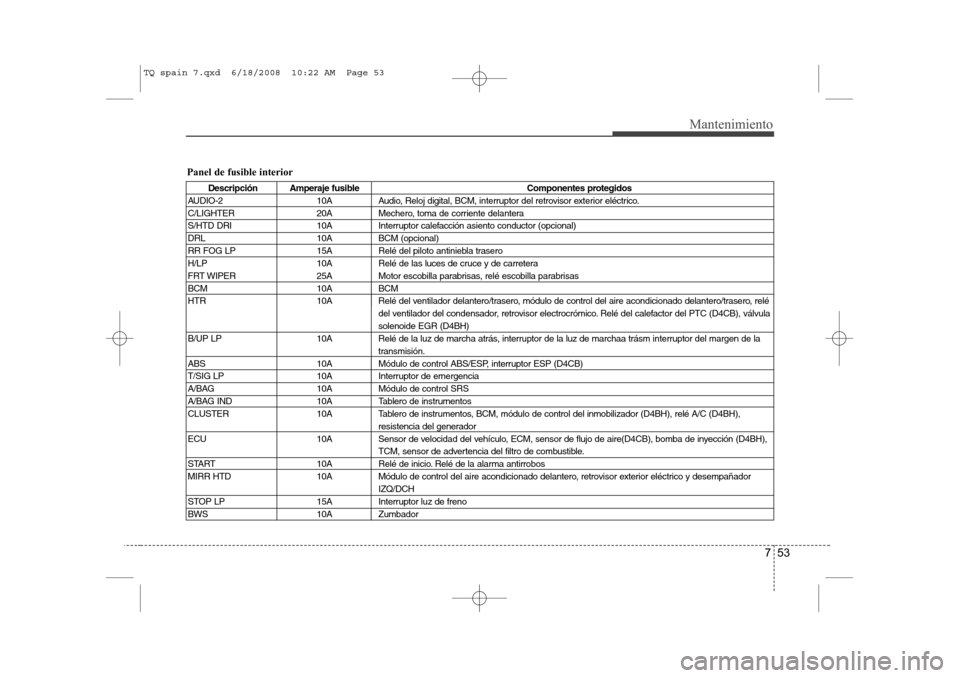

Panel de fusible interior
Descripción Amperaje fusibleComponentes protegidos
AUDIO-2 10A Audio, Reloj digital, BCM, interruptor del retrovisor exterior eléctrico.
C/LIGHTER 20A Mechero, toma de corriente delantera
S/HTD DRI 10A Interruptor calefacción asiento conductor (opcional)
DRL 10A BCM (opcional)
RR FOG LP 15A Relé del piloto antiniebla trasero
H/LP 10A Relé de las luces de cruce y de carretera
FRT WIPER 25A Motor escobilla parabrisas, relé escobilla parabrisas
BCM 10A BCM
HTR 10A Relé del ventilador delantero/trasero, módulo de control del aire acondicionado delantero/trasero, relé del ventilador del condensador, retrovisor electrocrómico. Relé del calefactor del PTC (D4CB), válvulasolenoide EGR (D4BH)
B/UP LP 10A Relé de la luz de marcha atrás, interruptor de la luz de marchaa trásm interruptor del margen de la transmisión.
ABS 10A Módulo de control ABS/ESP, interruptor ESP (D4CB)
T/SIG LP 10A Interruptor de emergencia
A/BAG 10A Módulo de control SRS
A/BAG IND 10A Tablero de instrumentos
CLUSTER 10A Tablero de instrumentos, BCM, módulo de control del inmobilizador (D4BH), relé A/C (D4BH), resistencia del generador
ECU 10A Sensor de velocidad del vehículo, ECM, sensor de flujo de aire(D4CB), bomba de inyección (D4BH), TCM, sensor de advertencia del filtro de combustible.
START 10A Relé de inicio. Relé de la alarma antirrobos
MIRR HTD 10A Módulo de control del aire acondicionado delantero, retrovisor exterior eléctrico y desempañador IZQ/DCH
STOP LP 15A Interruptor luz de freno
BWS 10A Zumbador
TQ spain 7.qxd 6/18/2008 10:22 AM Page 53

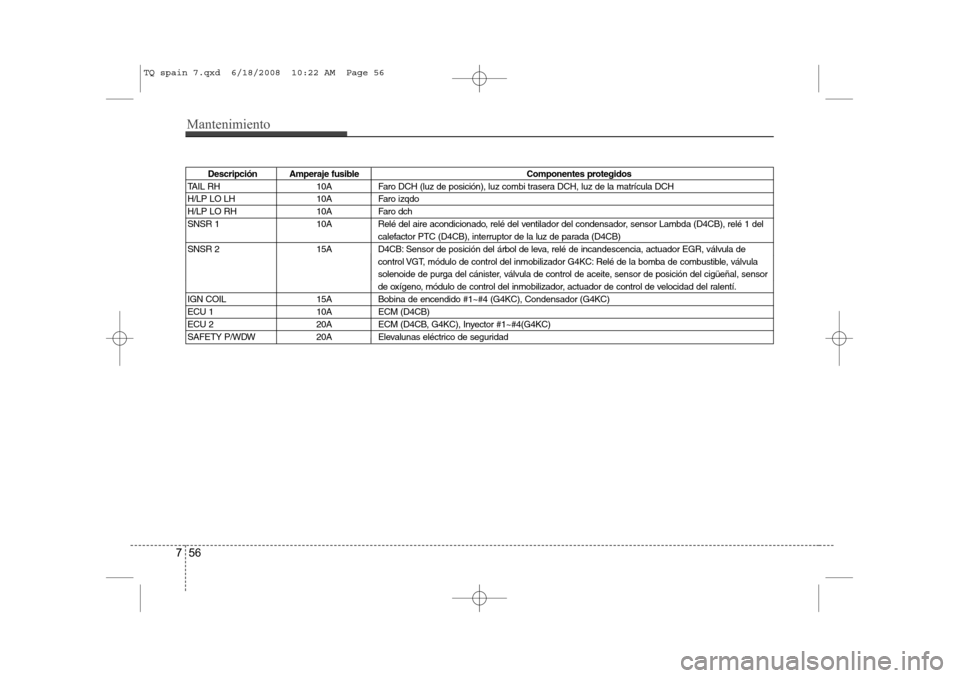

Mantenimiento
56
7
Descripción Amperaje fusible Componentes protegidos
TAIL RH 10A Faro DCH (luz de posición), luz combi trasera DCH, luz de la matrícula DCH
H/LP LO LH 10A Faro izqdo
H/LP LO RH 10A Faro dch
SNSR 1 10A Relé del aire acondicionado, relé del ventilador del condensador, sensor Lambda (D4CB), relé 1 del calefactor PTC (D4CB), interruptor de la luz de parada (D4CB)
SNSR 2 15A D4CB: Sensor de posición del árbol de leva, relé de incandescencia, actuador EGR, válvula de control VGT, módulo de control del inmobilizador G4KC: Relé de la bomba de combustible, válvula
solenoide de purga del cánister, válvula de control de aceite, sensor de posición del cigüeñal, sensor
de oxígeno, módulo de control del inmobilizador, actuador de control de velocidad del ralentí.
IGN COIL 15A Bobina de encendido #1~#4 (G4KC), Condensador (G4KC)
ECU 1 10A ECM (D4CB)
ECU 2 20A ECM (D4CB, G4KC), Inyector #1~#4(G4KC)
SAFETY P/WDW 20A Elevalunas eléctrico de seguridad
TQ spain 7.qxd 6/18/2008 10:22 AM Page 56
