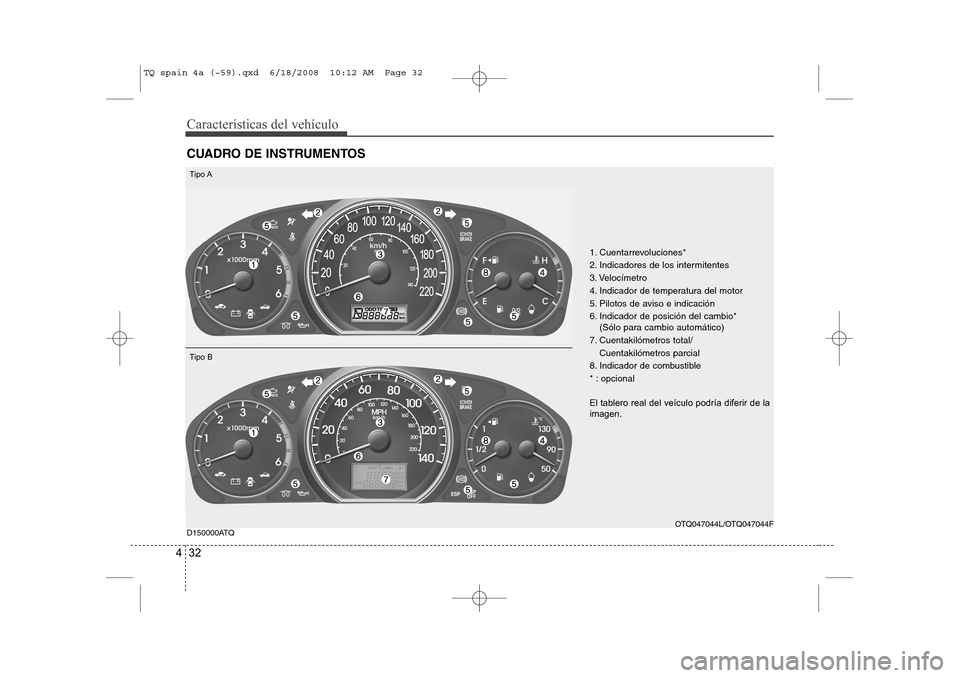

CUADRO DE INSTRUMENTOS
1. Cuentarrevoluciones*
2. Indicadores de los intermitentes
3. Velocímetro
4. Indicador de temperatura del motor
5. Pilotos de aviso e indicación
6. Indicador de posición del cambio*
(Sólo para cambio automático)
7. Cuentakilómetros total/ Cuentakilómetros parcial
8. Indicador de combustible
* : opcional
El tablero real del veículo podría diferir de la imagen.
OTQ047044L/OTQ047044F
D150000ATQ
Tipo A
Tipo B
TQ spain 4a (~59).qxd 6/18/2008 10:12 AM Page 32

433
Características del vehículo

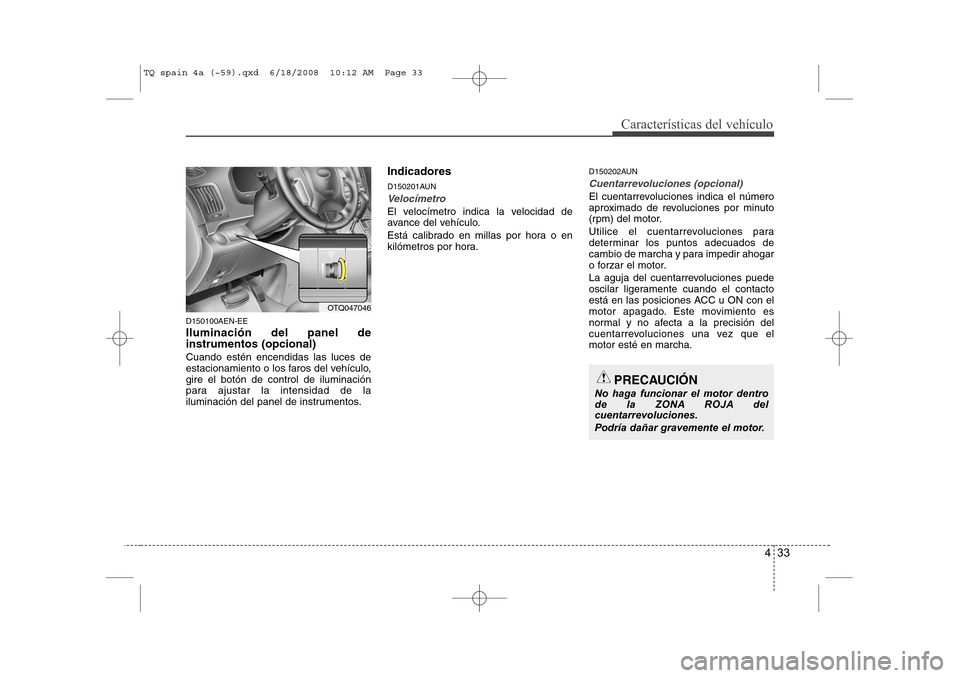

D150100AEN-EE Iluminación del panel de instrumentos (opcional) Cuando estén encendidas las luces de
estacionamiento o los faros del vehículo,gire el botón de control de iluminación
para ajustar la intensidad de la
iluminación del panel de instrumentos.Indicadores
D150201AUN
Velocímetro
El velocímetro indica la velocidad de
avance del vehículo.
Está calibrado en millas por hora o en
kilómetros por hora.
D150202AUN
Cuentarrevoluciones (opcional)
El cuentarrevoluciones indica el número
aproximado de revoluciones por minuto
(rpm) del motor.
Utilice el cuentarrevoluciones para
determinar los puntos adecuados de
cambio de marcha y para impedir ahogar
o forzar el motor.
La aguja del cuentarrevoluciones puede
oscilar ligeramente cuando el contacto
está en las posiciones ACC u ON con el
motor apagado. Este movimiento es
normal y no afecta a la precisión del
cuentarrevoluciones una vez que elmotor esté en marcha.
OTQ047046
PRECAUCIÓN
No haga funcionar el motor dentro
de la ZONA ROJA delcuentarrevoluciones.
Podría dañar gravemente el motor.
TQ spain 4a (~59).qxd 6/18/2008 10:12 AM Page 33

Características del vehículo
34
4
D150203AUN

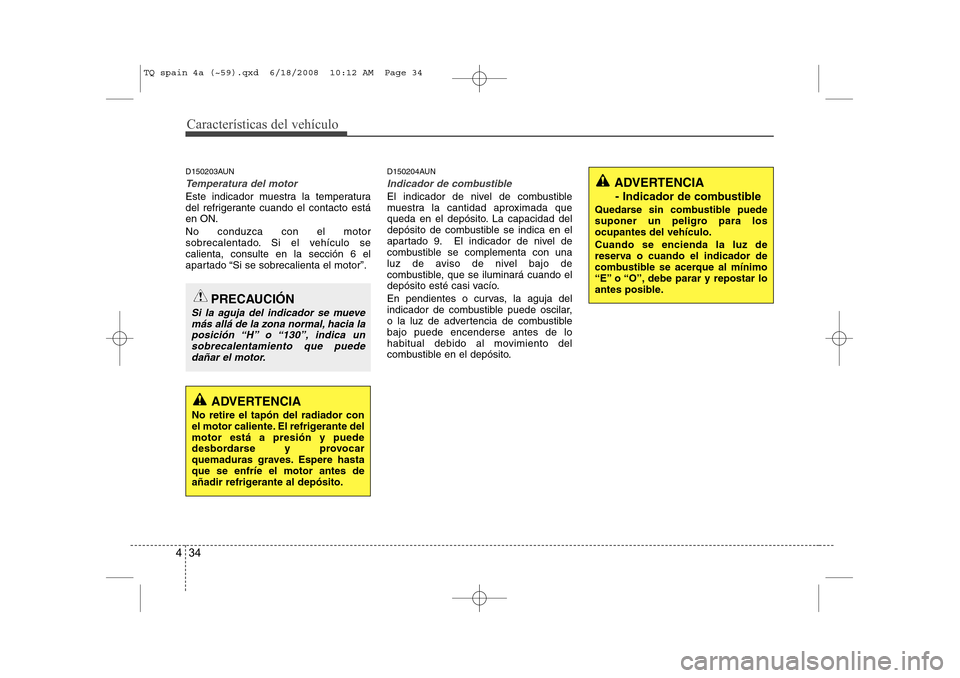

Temperatura del motor
Este indicador muestra la temperatura
del refrigerante cuando el contacto estáen ON. No conduzca con el motor
sobrecalentado. Si el vehículo secalienta, consulte en la sección 6 el
apartado “Si se sobrecalienta el motor”. D150204AUN
Indicador de combustible
El indicador de nivel de combustible
muestra la cantidad aproximada que
queda en el depósito. La capacidad del
depósito de combustible se indica en el
apartado 9. El indicador de nivel de
combustible se complementa con una
luz de aviso de nivel bajo de
combustible, que se iluminará cuando el
depósito esté casi vacío.
En pendientes o curvas, la aguja del
indicador de combustible puede oscilar,
o la luz de advertencia de combustiblebajo puede encenderse antes de lo
habitual debido al movimiento del
combustible en el depósito.
PRECAUCIÓN
Si la aguja del indicador se mueve
más allá de la zona normal, hacia la posición “H” o “130”, indica un
sobrecalentamiento que puede dañar el motor.
ADVERTENCIA
No retire el tapón del radiador con
el motor caliente. El refrigerante delmotor está a presión y puede
desbordarse y provocar
quemaduras graves. Espere hastaque se enfríe el motor antes de
añadir refrigerante al depósito.
ADVERTENCIA
- Indicador de combustible
Quedarse sin combustible puede
suponer un peligro para losocupantes del vehículo. Cuando se encienda la luz de
reserva o cuando el indicador de
combustible se acerque al mínimo
“E” o “O”, debe parar y repostar lo
antes posible.
TQ spain 4a (~59).qxd 6/18/2008 10:12 AM Page 34

435
Características del vehículo
D150205AUN

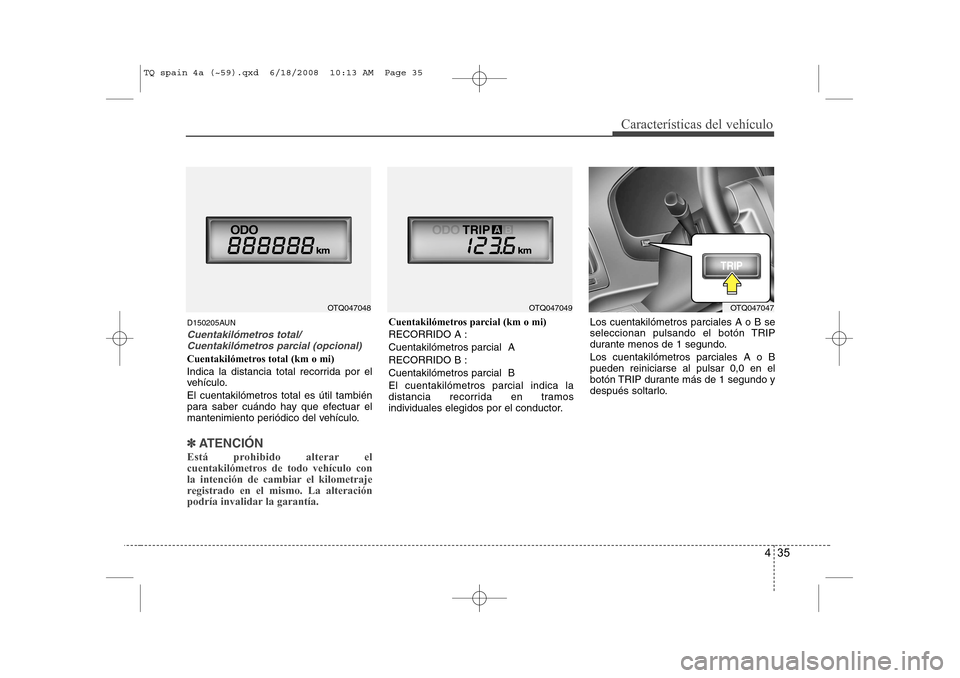

Cuentakilómetros total/Cuentakilómetros parcial (opcional)
Cuentakilómetros total (km o mi)
Indica la distancia total recorrida por el
vehículo. El cuentakilómetros total es útil también
para saber cuándo hay que efectuar el
mantenimiento periódico del vehículo.
✽✽ ATENCIÓN
Está prohibido alterar el
cuentakilómetros de todo vehículo con
la intención de cambiar el kilometraje
registrado en el mismo. La alteración
podría invalidar la garantía.
Cuentakilómetros parcial (km o mi) RECORRIDO A :Cuentakilómetros parcial ARECORRIDO B :Cuentakilómetros parcial BEl cuentakilómetros parcial indica la
distancia recorrida en tramos
individuales elegidos por el conductor. Los cuentakilómetros parciales A o B se
seleccionan pulsando el botón TRIP
durante menos de 1 segundo. Los cuentakilómetros parciales A o B pueden reiniciarse al pulsar 0,0 en el
botón TRIP durante más de 1 segundo y
después soltarlo.
OTQ047048OTQ047049OTQ047047
TQ spain 4a (~59).qxd 6/18/2008 10:13 AM Page 35

Características del vehículo
36
4
D150206ATQ

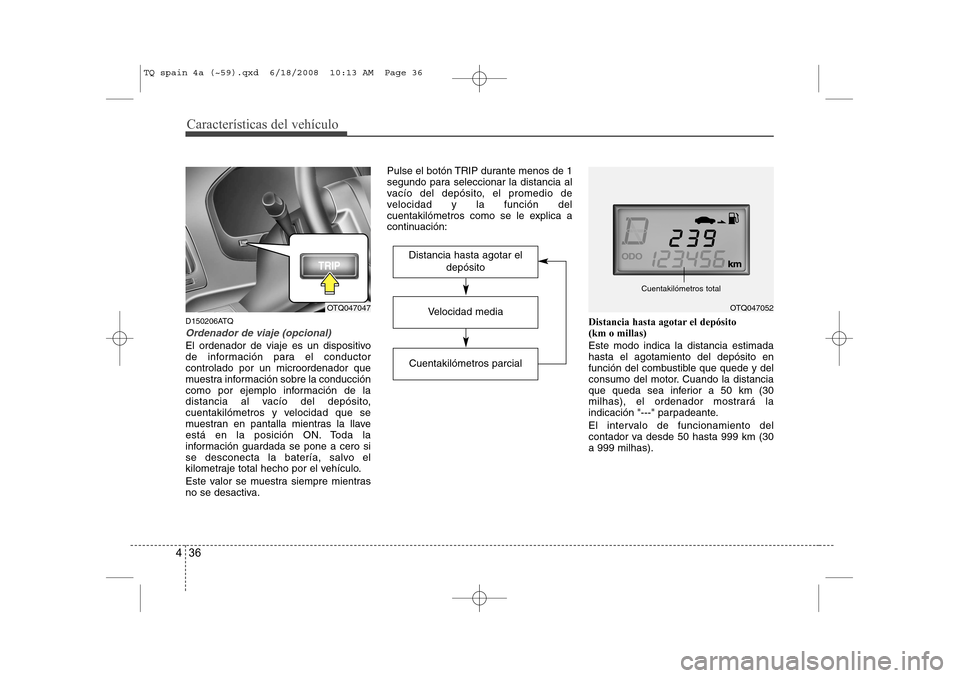

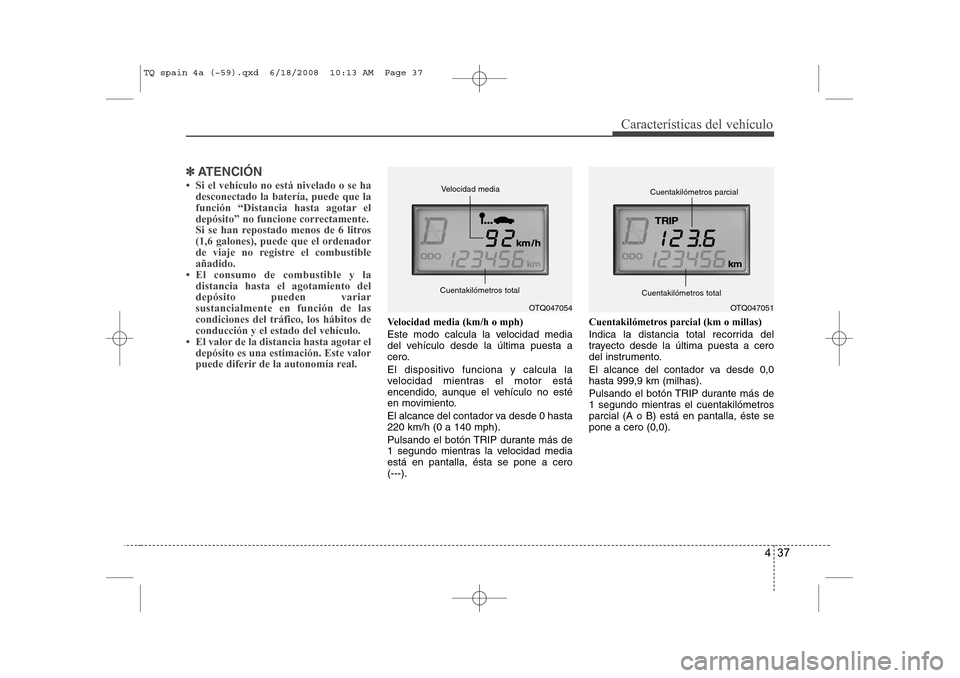

Ordenador de viaje (opcional)
El ordenador de viaje es un dispositivo
de información para el conductorcontrolado por un microordenador que
muestra información sobre la conducción
como por ejemplo información de la
distancia al vacío del depósito,
cuentakilómetros y velocidad que se
muestran en pantalla mientras la llave
está en la posición ON. Toda la
información guardada se pone a cero si
se desconecta la batería, salvo el
kilometraje total hecho por el vehículo.
Este valor se muestra siempre mientras
no se desactiva. Pulse el botón TRIP durante menos de 1
segundo para seleccionar la distancia al
vacío del depósito, el promedio de
velocidad y la función del
cuentakilómetros como se le explica a
continuación:
Distancia hasta agotar el depósito (km o millas) Este modo indica la distancia estimada hasta el agotamiento del depósito en
función del combustible que quede y del
consumo del motor. Cuando la distancia
que queda sea inferior a 50 km (30
milhas), el ordenador mostrará la
indicación "---" parpadeante.
El intervalo de funcionamiento del
contador va desde 50 hasta 999 km (30a 999 milhas).
OTQ047047Velocidad media
Cuentakilómetros parcial
Distancia hasta agotar el
depósito
OTQ047052
Cuentakilómetros total
TQ spain 4a (~59).qxd 6/18/2008 10:13 AM Page 36

437
Características del vehículo
✽✽ATENCIÓN

Características del vehículo
38
4
D150300AEN

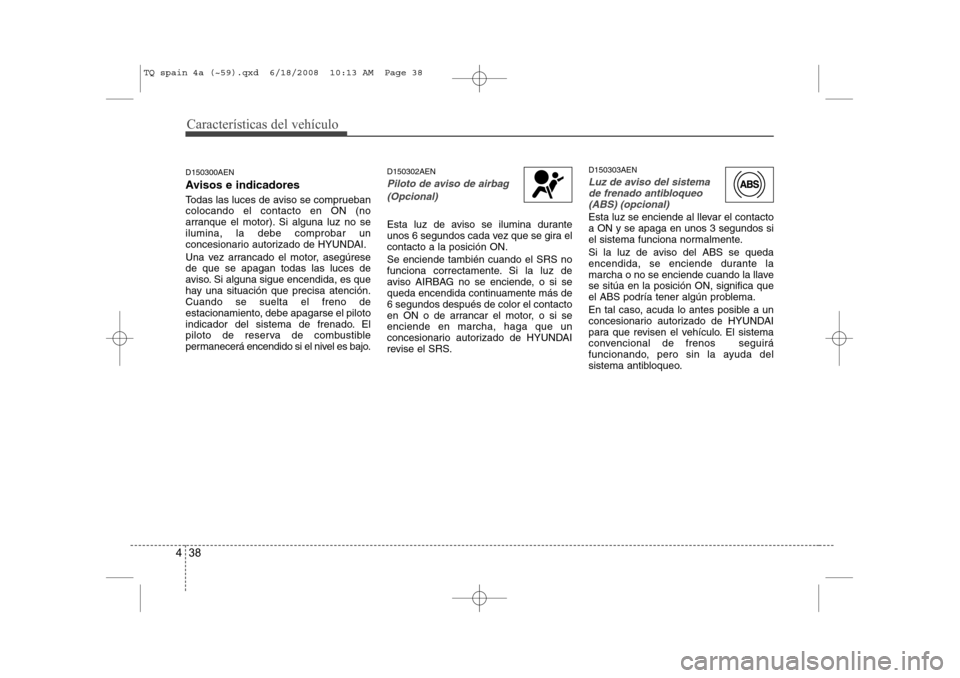

Avisos e indicadores
Todas las luces de aviso se comprueban colocando el contacto en ON (no
arranque el motor). Si alguna luz no seilumina, la debe comprobar un
concesionario autorizado de HYUNDAI.
Una vez arrancado el motor, asegúrese de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.Cuando se suelta el freno de
estacionamiento, debe apagarse el piloto
indicador del sistema de frenado. El
piloto de reserva de combustible
permanecerá encendido si el nivel es bajo. D150302AEN
Piloto de aviso de airbag
(Opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira elcontacto a la posición ON. Se enciende también cuando el SRS no
funciona correctamente. Si la luz de
aviso AIRBAG no se enciende, o si se
queda encendida continuamente más de6 segundos después de color el contacto
en ON o de arrancar el motor, o si seenciende en marcha, haga que un
concesionario autorizado de HYUNDAI
revise el SRS. D150303AEN
Luz de aviso del sistema
de frenado antibloqueo(ABS) (opcional)
Esta luz se enciende al llevar el contacto a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llavese sitúa en la posición ON, significa que
el ABS podría tener algún problema.
En tal caso, acuda lo antes posible a un
concesionario autorizado de HYUNDAI
para que revisen el vehículo. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.
TQ spain 4a (~59).qxd 6/18/2008 10:13 AM Page 38

439
Características del vehículo

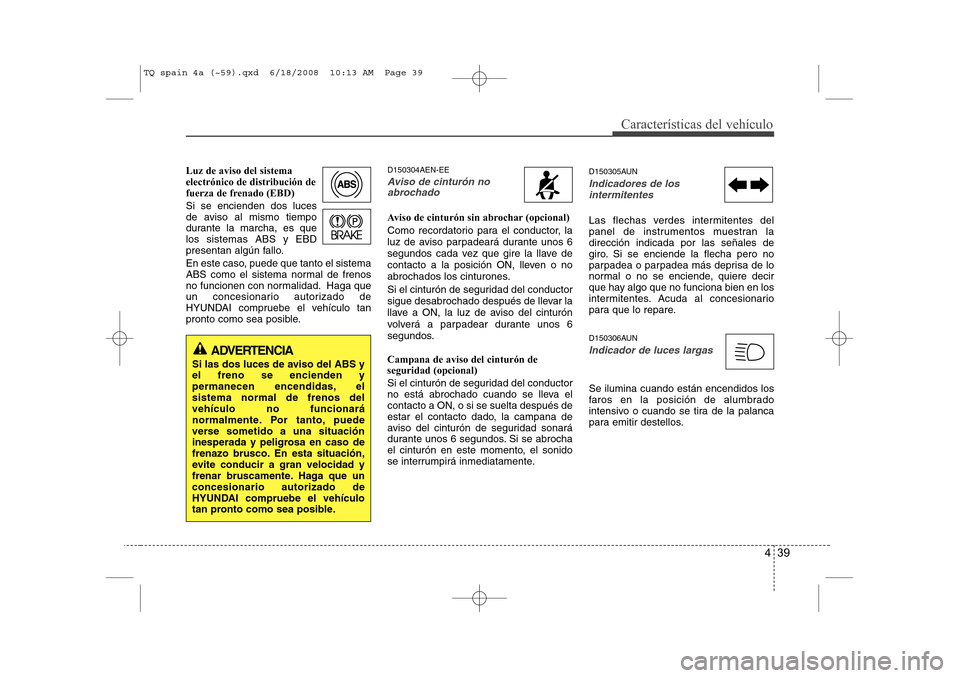

Luz de aviso del sistema electrónico de distribución de
fuerza de frenado (EBD) Si se encienden dos luces
de aviso al mismo tiempo
durante la marcha, es quelos sistemas ABS y EBD
presentan algún fallo.
En este caso, puede que tanto el sistema
ABS como el sistema normal de frenos
no funcionen con normalidad. Haga que
un concesionario autorizado de
HYUNDAI compruebe el vehículo tan
pronto como sea posible.D150304AEN-EEAviso de cinturón no
abrochado
Aviso de cinturón sin abrochar (opcional)
Como recordatorio para el conductor, la
luz de aviso parpadeará durante unos 6
segundos cada vez que gire la llave de
contacto a la posición ON, lleven o no
abrochados los cinturones.
Si el cinturón de seguridad del conductor
sigue desabrochado después de llevar la
llave a ON, la luz de aviso del cinturón
volverá a parpadear durante unos 6
segundos. Campana de aviso del cinturón de seguridad (opcional)
Si el cinturón de seguridad del conductor
no está abrochado cuando se lleva elcontacto a ON, o si se suelta después de
estar el contacto dado, la campana de
aviso del cinturón de seguridad sonará
durante unos 6 segundos. Si se abrocha
el cinturón en este momento, el sonido
se interrumpirá inmediatamente. D150305AUN
Indicadores de los
intermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran ladirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
D150306AUN
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos.
ADVERTENCIA
Si las dos luces de aviso del ABS y el freno se encienden y
permanecen encendidas, elsistema normal de frenos delvehículo no funcionará
normalmente. Por tanto, puede
verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente. Haga que unconcesionario autorizado de
HYUNDAI compruebe el vehículo
tan pronto como sea posible.
