Sistema de seguridad del vehículo

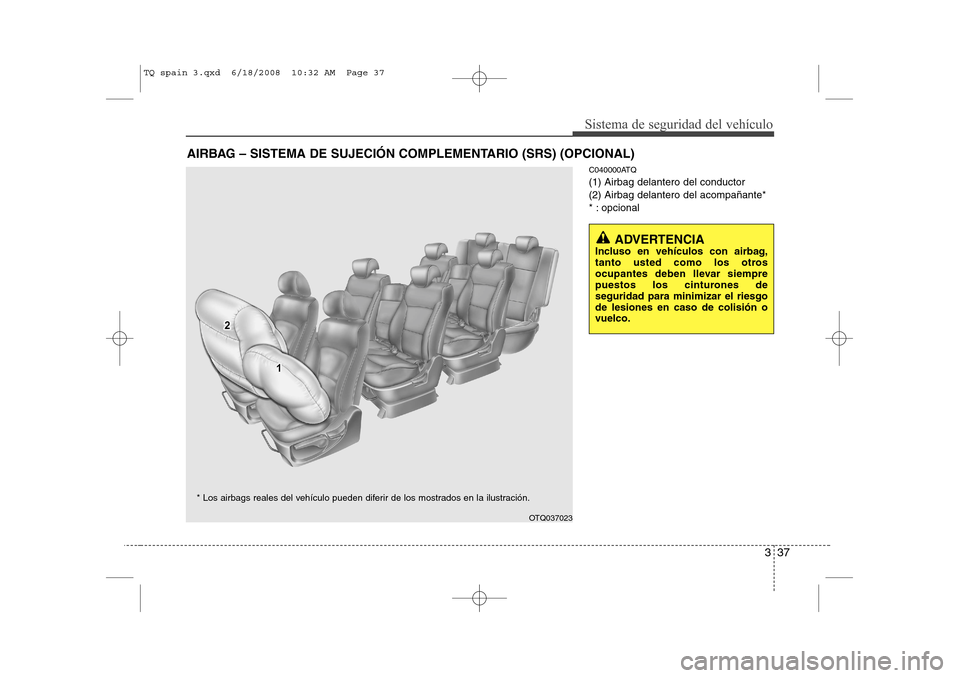

C040000ATQ (1) Airbag delantero del conductor(2) Airbag delantero del acompañante*
* : opcional
AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS) (OPCIONAL)
OTQ037023
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.
ADVERTENCIA
Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones deseguridad para minimizar el riesgode lesiones en caso de colisión ovuelco.
TQ spain 3.qxd 6/18/2008 10:32 AM Page 37

Sistema de seguridad del vehículo
38
3
C040900ATQ Funcionamiento del sistema de
airbag
 Los airbag funcionan únicamente
cuando la llave de contacto está colocada en las posiciones ON o
START.
 Los airbag se inflan inmediatamente en caso de una colisión frontal grave
para ayudar a proteger a los
ocupantes de lesiones físicas graves.
 No hay una velocidad única a la que se inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de laintensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
 El despliegue del airbag depende de diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
 Los airbag delanteros se inflarán y desinflarán por completo en un
instante. Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
 Para ofrecer protección en una colisión fuerte, los airbag deben inflarse
rápidamente. La velocidad de infladodel airbag es consecuencia del
brevísimo tiempo que dura unacolisión y de la necesidad de que el
airbag se interponga entre el ocupante
y las estructuras del vehículo antes de
que éste golpee contra ellas. La
velocidad de inflado reduce el riesgo
de sufrir lesiones graves o mortales en
una colisión fuerte, por lo que es una
parte obligada de su diseño.
No obstante, el inflado de un airbag puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
 Incluso hay circunstancias en las que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si elocupante está colocado demasiado
cerca del volante.
ADVERTENCIA
 Para evitar lesiones graves o mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
 El airbag se infla en un instante en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansiónsi no se encuentran en laposición adecuada.
 El inflado de un airbag puede ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.
TQ spain 3.qxd 6/18/2008 10:32 AM Page 38

339
Sistema de seguridad del vehículo

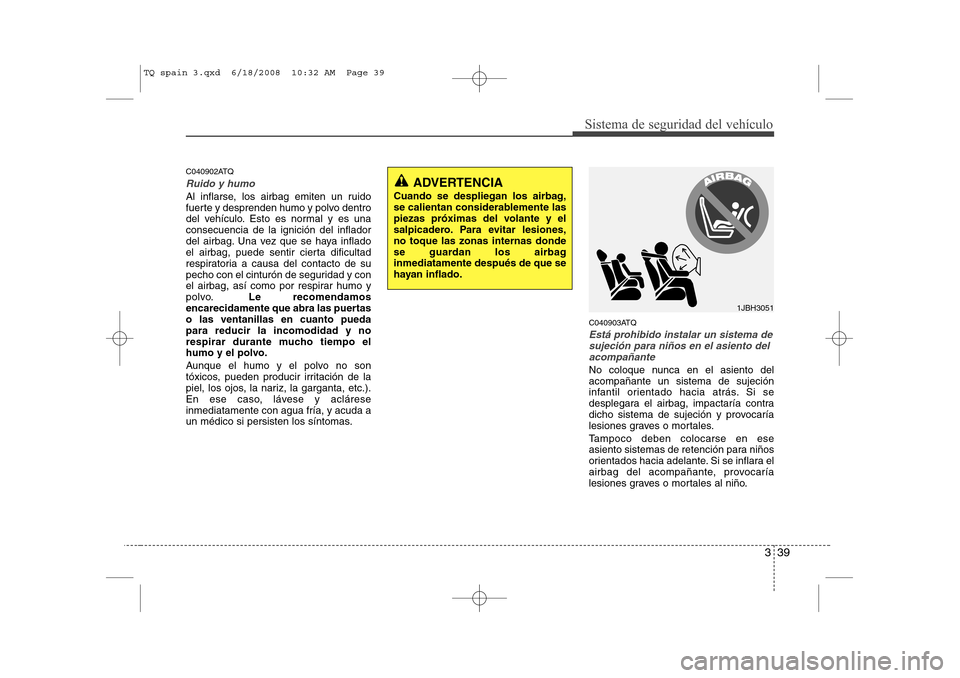

C040902ATQ
Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es unaconsecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo.Le recomendamos
encarecidamente que abra las puertaso las ventanillas en cuanto puedapara reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y acláreseinmediatamente con agua fría, y acuda a
un médico si persisten los síntomas. C040903ATQ
Está prohibido instalar un sistema de
sujeción para niños en el asiento delacompañante
No coloque nunca en el asiento del acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño.
ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero. Para evitar lesiones,no toque las zonas internas donde
se guardan los airbaginmediatamente después de que se
hayan inflado.
1JBH3051
TQ spain 3.qxd 6/18/2008 10:32 AM Page 39

Sistema de seguridad del vehículo
40
3
C041000AEN
Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción). Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina duranteunos 6 segundos y después se apaga.
Haga revisar el sistema si:
 El piloto no se enciende brevemente al
llevar el contacto a ON.
 La luz permanece encendida durante 6 segundos.
 La luz se enciende con el vehículo en marcha.
ADVERTENCIA
 ¡Peligro extremo! No monte un asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
 No coloque jamás un sistema de sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
W7-147
TQ spain 3.qxd 6/18/2008 10:32 AM Page 40

341
Sistema de seguridad del vehículo
C040100ATQ
Componentes y funciones del SRS
El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero delconductor
2. Módulo del airbag delantero del acompañante*
3. Conjuntos pretensores del retractor*
4. Piloto de control de airbag
5. Módulo de control del SRS (SRSCM)
6. Sensores de impacto frontal * : opcional El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad. El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación. Si alguna de la siguientes condiciones
ocurre, esto indica un mal
funcionamiento del SRS. Lleve a reviser
el sistema de airbag lo antes posible a un
distribuidor HYUNDAI autorizado.
 La luz no se enciende
momentáneamente al colocar el enecendido en ON.
 La luz permanece iluminada durante unos 6 segundos.
 La luz se enciende mientras el vehículo está en movimiento. Los módulos de airbag se encuentran en
el centro del volante y en el panel del
acompañante, por encima de la
guantera. Cuando el SRSCM detecta un
impacto frontal suficientemente fuerte,despliega automáticamente los airbags
delanteros.
B240B01L
Airbag delantero del conductor (1)
OTQ038160L
TQ spain 3.qxd 6/18/2008 10:32 AM Page 41

Sistema de seguridad del vehículo
42
3
B240B05L
Airbag delantero del acompañante
Al desplegarse, las líneas de rotura
formadas en el revestimiento se abrenbajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente. Un airbag inflado totalmente, encombinación con un cinturón ajustado
adecuadamente, ralentiza el movimientohacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en lacabeza. Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
B240B02LB240B03L
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
 En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
 No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
TQ spain 3.qxd 6/18/2008 10:32 AM Page 42

343
Sistema de seguridad del vehículo

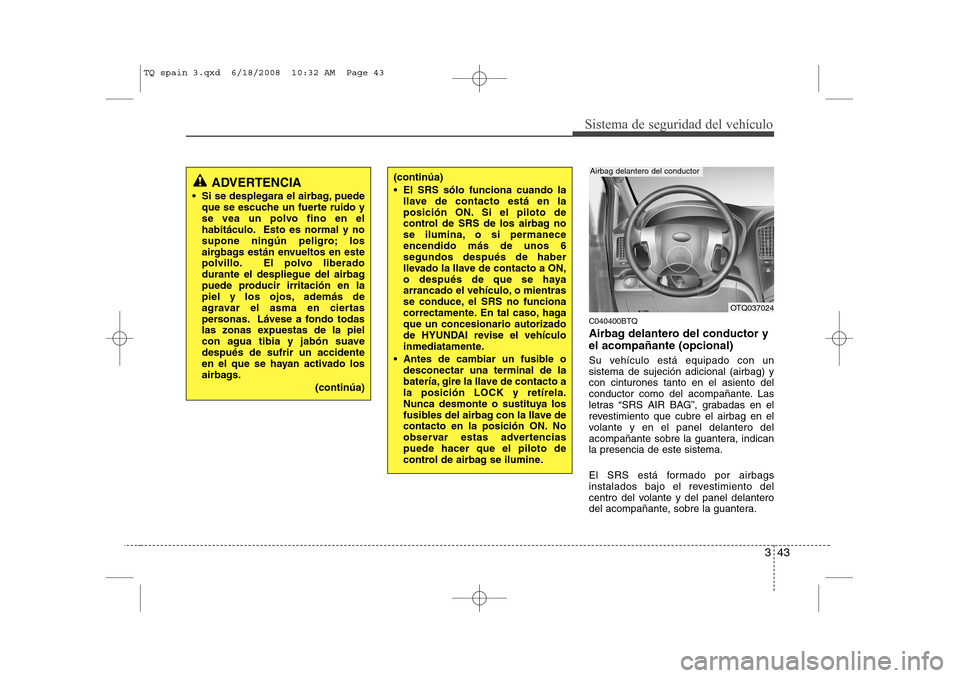

C040400BTQ
Airbag delantero del conductor y el acompañante (opcional)
Su vehículo está equipado con un sistema de sujeción adicional (airbag) ycon cinturones tanto en el asiento del
conductor como del acompañante. Las
letras “SRS AIR BAG”, grabadas en el
revestimiento que cubre el airbag en el
volante y en el panel delantero del
acompañante sobre la guantera, indicanla presencia de este sistema.
El SRS está formado por airbags
instalados bajo el revestimiento del
centro del volante y del panel delantero
del acompañante, sobre la guantera.
ADVERTENCIA
 Si se desplegara el airbag, puede que se escuche un fuerte ruido y
se vea un polvo fino en el
habitáculo. Esto es normal y no
supone ningún peligro; los
airgbags están envueltos en este
polvillo. El polvo liberado
durante el despliegue del airbag
puede producir irritación en la
piel y los ojos, además de
agravar el asma en ciertas
personas. Lávese a fondo todas
las zonas expuestas de la piel
con agua tibia y jabón suavedespués de sufrir un accidente
en el que se hayan activado los
airbags.
(continúa)(continúa)
 El SRS sólo funciona cuando lallave de contacto está en la
posición ON. Si el piloto de
control de SRS de los airbag no
se ilumina, o si permaneceencendido más de unos 6segundos después de haber
llevado la llave de contacto a ON,
o después de que se haya
arrancado el vehículo, o mientras
se conduce, el SRS no funciona
correctamente. En tal caso, hagaque un concesionario autorizado
de HYUNDAI revise el vehículo
inmediatamente.
 Antes de cambiar un fusible o desconectar una terminal de la
batería, gire la llave de contacto ala posición LOCK y retírela.
Nunca desmonte o sustituya los
fusibles del airbag con la llave de
contacto en la posición ON. No
observar estas advertenciaspuede hacer que el piloto de
control de airbag se ilumine.
OTQ037024
Airbag delantero del conductor
TQ spain 3.qxd 6/18/2008 10:32 AM Page 43

Sistema de seguridad del vehículo
44
3

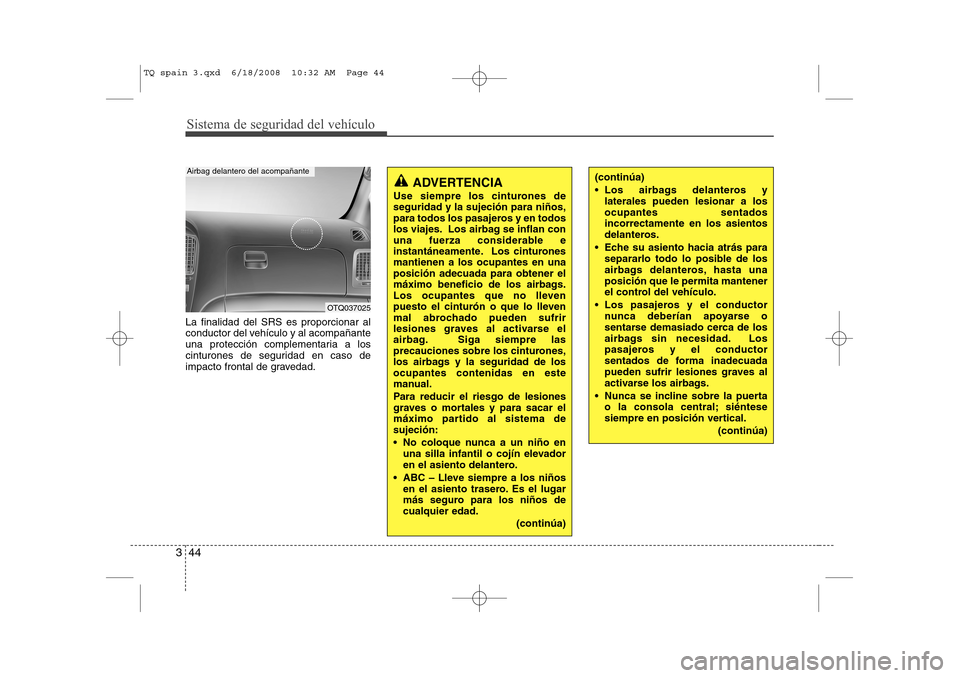

La finalidad del SRS es proporcionar al
conductor del vehículo y al acompañante
una protección complementaria a los
cinturones de seguridad en caso de
impacto frontal de gravedad.
(continúa)
 Los airbags delanteros y
laterales pueden lesionar a los ocupantes sentadosincorrectamente en los asientos
delanteros.
 Eche su asiento hacia atrás para separarlo todo lo posible de los
airbags delanteros, hasta unaposición que le permita mantener
el control del vehículo.
 Los pasajeros y el conductor nunca deberían apoyarse o
sentarse demasiado cerca de los
airbags sin necesidad. Los
pasajeros y el conductor
sentados de forma inadecuada
pueden sufrir lesiones graves al
activarse los airbags.
 Nunca se incline sobre la puerta o la consola central; siéntese
siempre en posición vertical.
(continúa)ADVERTENCIA
Use siempre los cinturones de seguridad y la sujeción para niños,
para todos los pasajeros y en todos
los viajes. Los airbag se inflan con
una fuerza considerable e
instantáneamente. Los cinturonesmantienen a los ocupantes en unaposición adecuada para obtener el
máximo beneficio de los airbags.
Los ocupantes que no lleven
puesto el cinturón o que lo lleven
mal abrochado pueden sufrir
lesiones graves al activarse el
airbag. Siga siempre las
precauciones sobre los cinturones,
los airbags y la seguridad de losocupantes contenidas en este
manual.
Para reducir el riesgo de lesiones
graves o mortales y para sacar el
máximo partido al sistema desujeción:
 No coloque nunca a un niño en una silla infantil o cojín elevador
en el asiento delantero.
 ABC – Lleve siempre a los niños en el asiento trasero. Es el lugar
más seguro para los niños decualquier edad.
(continúa)
OTQ037025
Airbag delantero del acompañante
TQ spain 3.qxd 6/18/2008 10:32 AM Page 44
