2008 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

Conducción
6
5

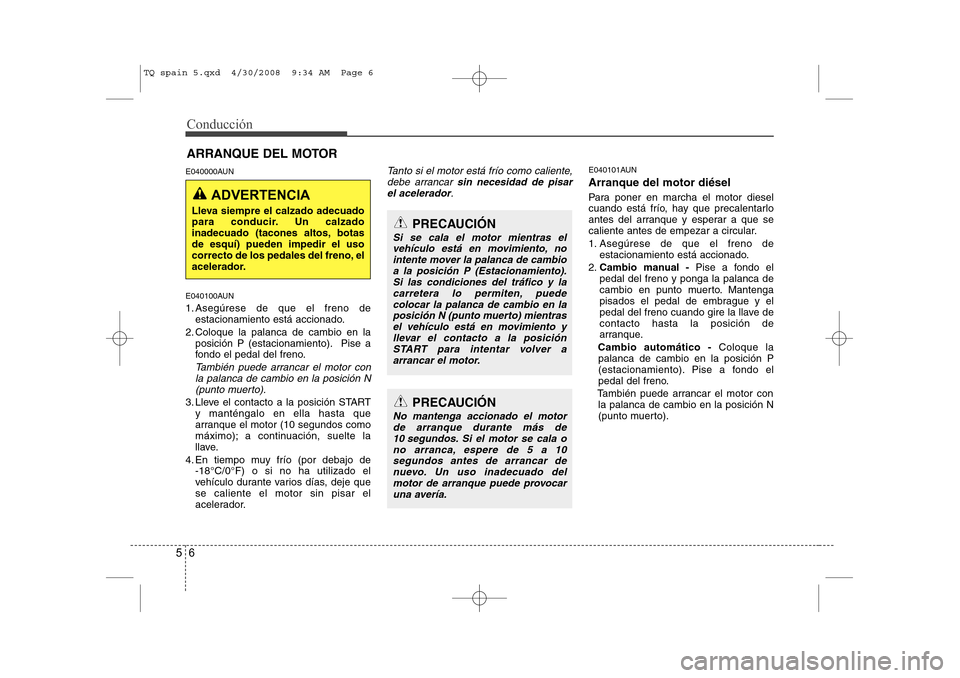

E040000AUN
E040100AUN
1. Asegúrese de que el freno de
estacionamiento está accionado.
2. Coloque la palanca de cambio en la posición P (estacionamiento). Pise a
fondo el pedal del freno.
También puede arrancar el motor con
la palanca de cambio en la posición N(punto muerto).
3. Lleve el contacto a la posición START y manténgalo en ella hasta que
arranque el motor (10 segundos como
máximo); a continuación, suelte la
llave.
4. En tiempo muy frío (por debajo de -18°C/0°F) o si no ha utilizado el
vehículo durante varios días, deje quese caliente el motor sin pisar el
acelerador.
Tanto si el motor está frío como caliente,
debe arrancar sin necesidad de pisar
el acelerador .E040101AUN Arranque del motor diésel
Para poner en marcha el motor diesel
cuando está frío, hay que precalentarlo
antes del arranque y esperar a que se
caliente antes de empezar a circular.
1. Asegúrese de que el freno de
estacionamiento está accionado.
2. Cambio manual - Pise a fondo el
pedal del freno y ponga la palanca de
cambio en punto muerto. Mantenga
pisados el pedal de embrague y el
pedal del freno cuando gire la llave decontacto hasta la posición de
arranque.
Cambio automático - Coloque la
palanca de cambio en la posición P
(estacionamiento). Pise a fondo el
pedal del freno.
También puede arrancar el motor con la palanca de cambio en la posición N
(punto muerto).
ARRANQUE DEL MOTOR
PRECAUCIÓN
No mantenga accionado el motor
de arranque durante más de
10 segundos. Si el motor se cala ono arranca, espere de 5 a 10segundos antes de arrancar de nuevo. Un uso inadecuado del
motor de arranque puede provocaruna avería.
ADVERTENCIA
Lleva siempre el calzado adecuado
para conducir. Un calzado
inadecuado (tacones altos, botasde esquí) pueden impedir el uso
correcto de los pedales del freno, el
acelerador.
PRECAUCIÓN
Si se cala el motor mientras el vehículo está en movimiento, nointente mover la palanca de cambio
a la posición P (Estacionamiento). Si las condiciones del tráfico y lacarretera lo permiten, puede colocar la palanca de cambio en la
posición N (punto muerto) mientrasel vehículo está en movimiento y llevar el contacto a la posición
START para intentar volver aarrancar el motor.
TQ spain 5.qxd 4/30/2008 9:34 AM Page 6

57
Conducción

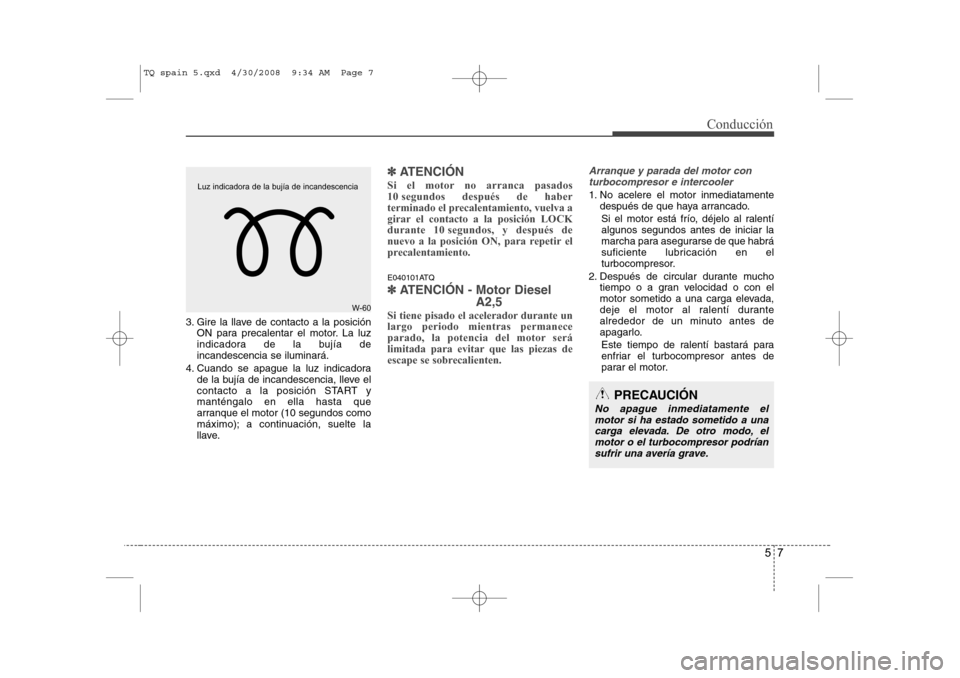

3. Gire la llave de contacto a la posiciónON para precalentar el motor. La luz
indicadora de la bujía deincandescencia se iluminará.
4. Cuando se apague la luz indicadora de la bujía de incandescencia, lleve el
contacto a la posición START ymanténgalo en ella hasta que
arranque el motor (10 segundos como
máximo); a continuación, suelte la
llave.
✽✽
ATENCIÓN
Si el motor no arranca pasados
10 segundos después de haber
terminado el precalentamiento, vuelva a
girar el contacto a la posición LOCK
durante 10 segundos, y después de
nuevo a la posición ON, para repetir el
precalentamiento.
E040101ATQ
✽✽
ATENCIÓN - Motor Diesel
A2,5
Si tiene pisado el acelerador durante un largo periodo mientras permanece
parado, la potencia del motor será
limitada para evitar que las piezas de
escape se sobrecalienten.
Arranque y parada del motor con turbocompresor e intercooler
1. No acelere el motor inmediatamente después de que haya arrancado.
Si el motor está frío, déjelo al ralentí algunos segundos antes de iniciar la
marcha para asegurarse de que habrá
suficiente lubricación en el
turbocompresor.
2. Después de circular durante mucho tiempo o a gran velocidad o con el
motor sometido a una carga elevada,
deje el motor al ralentí durante
alrededor de un minuto antes de
apagarlo.
Este tiempo de ralentí bastará para
enfriar el turbocompresor antes de
parar el motor.
PRECAUCIÓN
No apague inmediatamente el motor si ha estado sometido a una carga elevada. De otro modo, elmotor o el turbocompresor podrían sufrir una avería grave.
W-60
Luz indicadora de la bujía de incandescencia
TQ spain 5.qxd 4/30/2008 9:34 AM Page 7

Conducción
8
5
E050100ATQ

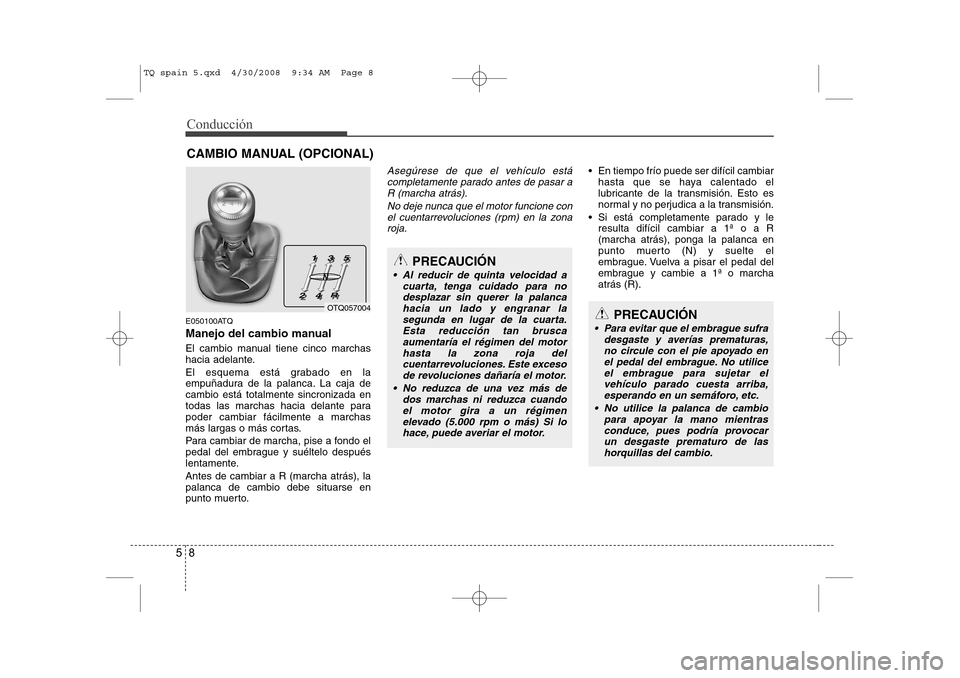

Manejo del cambio manual
El cambio manual tiene cinco marchas
hacia adelante.
El esquema está grabado en la
empuñadura de la palanca. La caja decambio está totalmente sincronizada en
todas las marchas hacia delante parapoder cambiar fácilmente a marchas
más largas o más cortas.
Para cambiar de marcha, pise a fondo el
pedal del embrague y suéltelo después
lentamente. Antes de cambiar a R (marcha atrás), la palanca de cambio debe situarse en
punto muerto.
Asegúrese de que el vehículo está
completamente parado antes de pasar a R (marcha atrás).
No deje nunca que el motor funcione conel cuentarrevoluciones (rpm) en la zonaroja. En tiempo frío puede ser difícil cambiar hasta que se haya calentado el
lubricante de la transmisión. Esto es
normal y no perjudica a la transmisión.
 Si está completamente parado y le resulta difícil cambiar a 1ª o a R(marcha atrás), ponga la palanca en
punto muerto (N) y suelte el
embrague. Vuelva a pisar el pedal del
embrague y cambie a 1ª o marchaatrás (R).
CAMBIO MANUAL (OPCIONAL)
PRECAUCIÓN
 Al reducir de quinta velocidad a
cuarta, tenga cuidado para nodesplazar sin querer la palanca hacia un lado y engranar la
segunda en lugar de la cuarta. Esta reducción tan bruscaaumentaría el régimen del motor
hasta la zona roja del cuentarrevoluciones. Este excesode revoluciones dañaría el motor.
 No reduzca de una vez más de dos marchas ni reduzca cuando
el motor gira a un régimenelevado (5.000 rpm o más) Si lohace, puede averiar el motor.
OTQ057004
N
PRECAUCIÓN
 Para evitar que el embrague sufra desgaste y averías prematuras,no circule con el pie apoyado en
el pedal del embrague. No utilice el embrague para sujetar elvehículo parado cuesta arriba,
esperando en un semáforo, etc.
 No utilice la palanca de cambio para apoyar la mano mientrasconduce, pues podría provocarun desgaste prematuro de las
horquillas del cambio.
TQ spain 5.qxd 4/30/2008 9:34 AM Page 8

59
Conducción

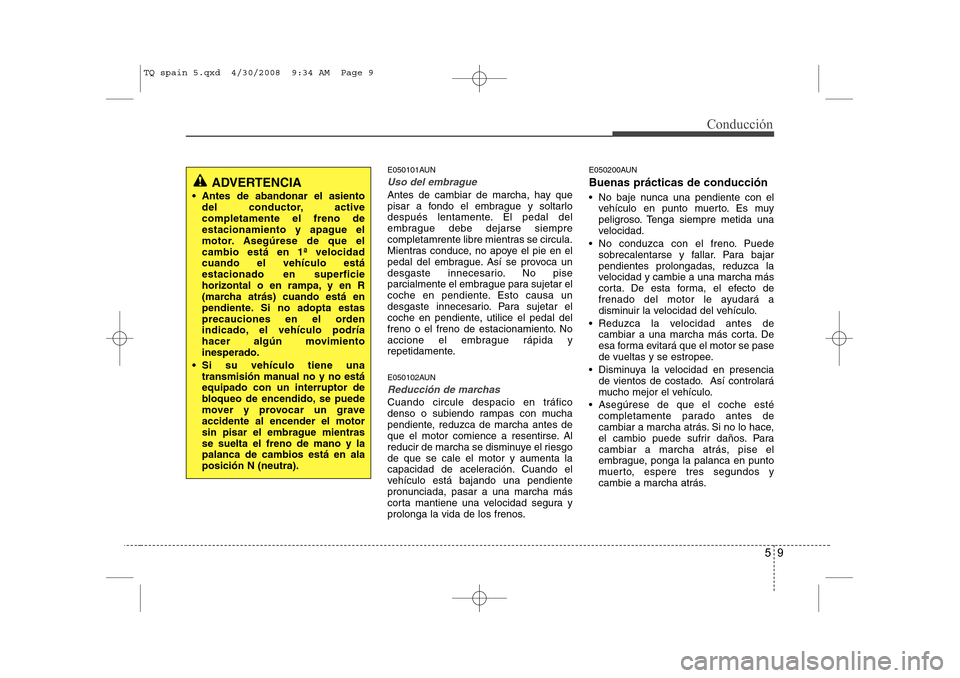

E050101AUN
Uso del embrague
Antes de cambiar de marcha, hay que
pisar a fondo el embrague y soltarlo
después lentamente. El pedal del
embrague debe dejarse siempre
completamrente libre mientras se circula.
Mientras conduce, no apoye el pie en el
pedal del embrague. Así se provoca un
desgaste innecesario. No pise
parcialmente el embrague para sujetar el
coche en pendiente. Esto causa un
desgaste innecesario. Para sujetar el
coche en pendiente, utilice el pedal del
freno o el freno de estacionamiento. No
accione el embrague rápida y
repetidamente.
E050102AUN
Reducción de marchas
Cuando circule despacio en tráfico
denso o subiendo rampas con mucha
pendiente, reduzca de marcha antes de
que el motor comience a resentirse. Al
reducir de marcha se disminuye el riesgode que se cale el motor y aumenta la
capacidad de aceleración. Cuando el
vehículo está bajando una pendiente
pronunciada, pasar a una marcha más
corta mantiene una velocidad segura y
prolonga la vida de los frenos.E050200AUN Buenas prácticas de conducción
 No baje nunca una pendiente con el
vehículo en punto muerto. Es muy
peligroso. Tenga siempre metida una
velocidad.
 No conduzca con el freno. Puede sobrecalentarse y fallar. Para bajar
pendientes prolongadas, reduzca la
velocidad y cambie a una marcha más
corta. De esta forma, el efecto de
frenado del motor le ayudará a
disminuir la velocidad del vehículo.
 Reduzca la velocidad antes de cambiar a una marcha más corta. De
esa forma evitará que el motor se pase
de vueltas y se estropee.
 Disminuya la velocidad en presencia de vientos de costado. Así controlará
mucho mejor el vehículo.
 Asegúrese de que el coche esté completamente parado antes de
cambiar a marcha atrás. Si no lo hace,
el cambio puede sufrir daños. Para
cambiar a marcha atrás, pise el
embrague, ponga la palanca en punto
muerto, espere tres segundos y
cambie a marcha atrás.
ADVERTENCIA
 Antes de abandonar el asiento del conductor, active completamente el freno de
estacionamiento y apague el
motor. Asegúrese de que elcambio está en 1ª velocidadcuando el vehículo estáestacionado en superficie
horizontal o en rampa, y en R
(marcha atrás) cuando está en
pendiente. Si no adopta estas
precauciones en el orden
indicado, el vehículo podría
hacer algún movimientoinesperado.
 Si su vehículo tiene una transmisión manual no y no estáequipado con un interruptor de
bloqueo de encendido, se puede
mover y provocar un graveaccidente al encender el motor
sin pisar el embrague mientrasse suelta el freno de mano y lapalanca de cambios está en alaposición N (neutra).
TQ spain 5.qxd 4/30/2008 9:34 AM Page 9

Conducción
10
5

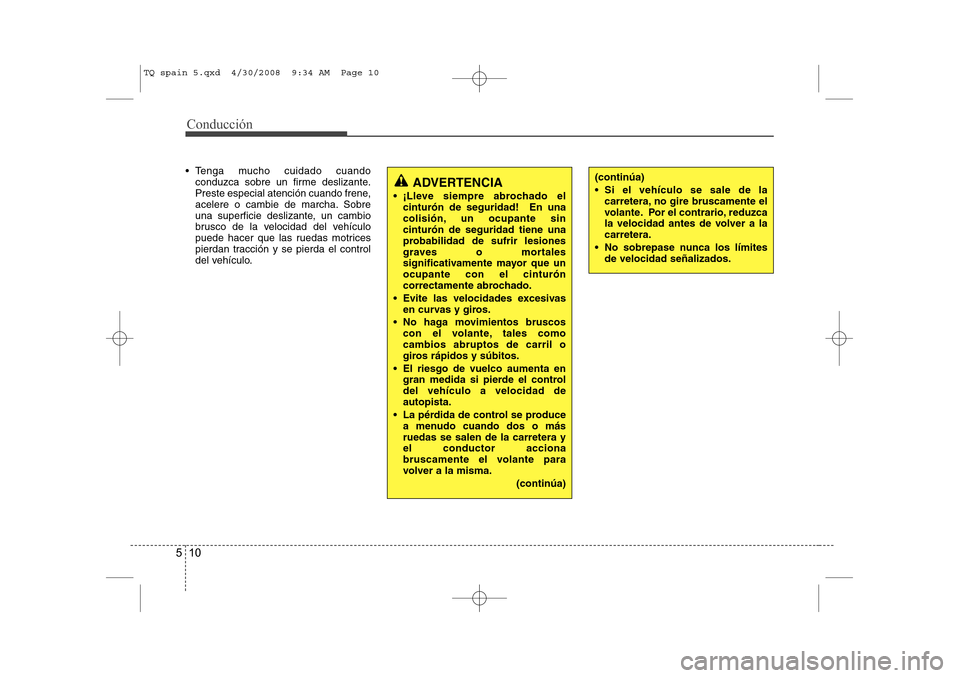

(continúa)
 Si el vehículo se sale de la
carretera, no gire bruscamente el
volante. Por el contrario, reduzca
la velocidad antes de volver a lacarretera.
 No sobrepase nunca los límites de velocidad señalizados. Tenga mucho cuidado cuandoconduzca sobre un firme deslizante.
Preste especial atención cuando frene,
acelere o cambie de marcha. Sobre
una superficie deslizante, un cambio
brusco de la velocidad del vehículo
puede hacer que las ruedas motrices
pierdan tracción y se pierda el control
del vehículo.
ADVERTENCIA
 ¡Lleve siempre abrochado el cinturón de seguridad! En una
colisión, un ocupante sincinturón de seguridad tiene una
probabilidad de sufrir lesiones
graves o mortales
significativamente mayor que unocupante con el cinturón
correctamente abrochado.
 Evite las velocidades excesivas en curvas y giros.
 No haga movimientos bruscos con el volante, tales comocambios abruptos de carril o
giros rápidos y súbitos.
 El riesgo de vuelco aumenta en gran medida si pierde el controldel vehículo a velocidad deautopista.
 La pérdida de control se produce a menudo cuando dos o másruedas se salen de la carretera yel conductor acciona
bruscamente el volante para
volver a la misma.
(continúa)
TQ spain 5.qxd 4/30/2008 9:34 AM Page 10

511
Conducción

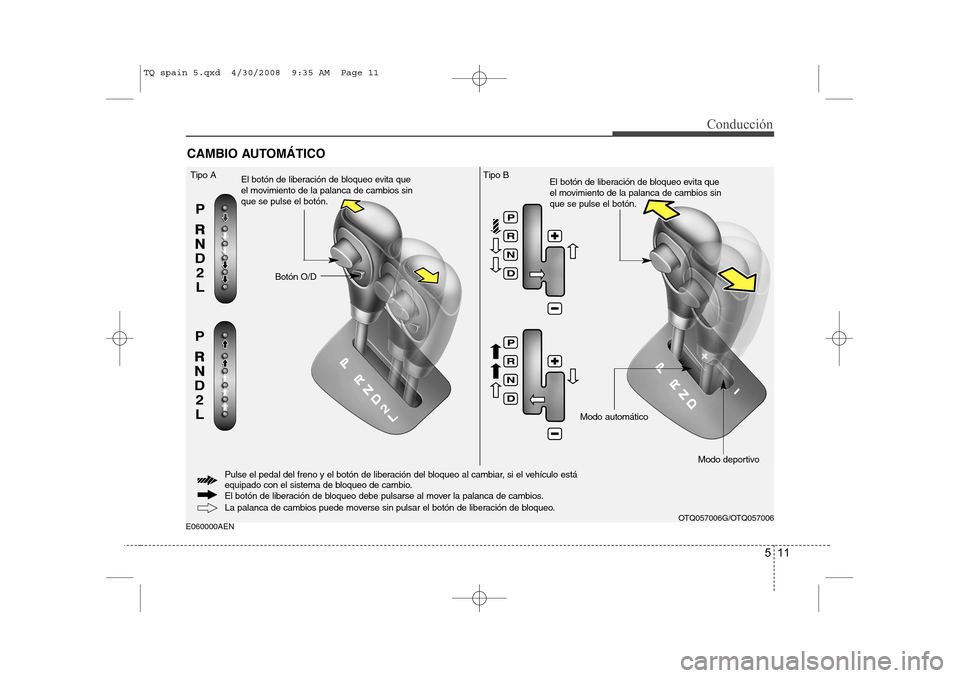

E060000AENCAMBIO AUTOMÁTICO
La palanca de cambios puede moverse sin pulsar el botón de liberación de bloqueo.
Botón O/D
Tipo A
El botón de liberación de bloqueo evita que
el movimiento de la palanca de cambios sinque se pulse el botón.El botón de liberación de bloqueo evita que
el movimiento de la palanca de cambios sinque se pulse el botón.
Modo automático Modo deportivo
Pulse el pedal del freno y el botón de liberación del bloqueo al cambiar, si el vehículo está
equipado con el sistema de bloqueo de cambio.
El botón de liberación de bloqueo debe pulsarse al mover la palanca de cambios.
OTQ057006G/OTQ057006
Tipo B
TQ spain 5.qxd 4/30/2008 9:35 AM Page 11

Conducción
12
5

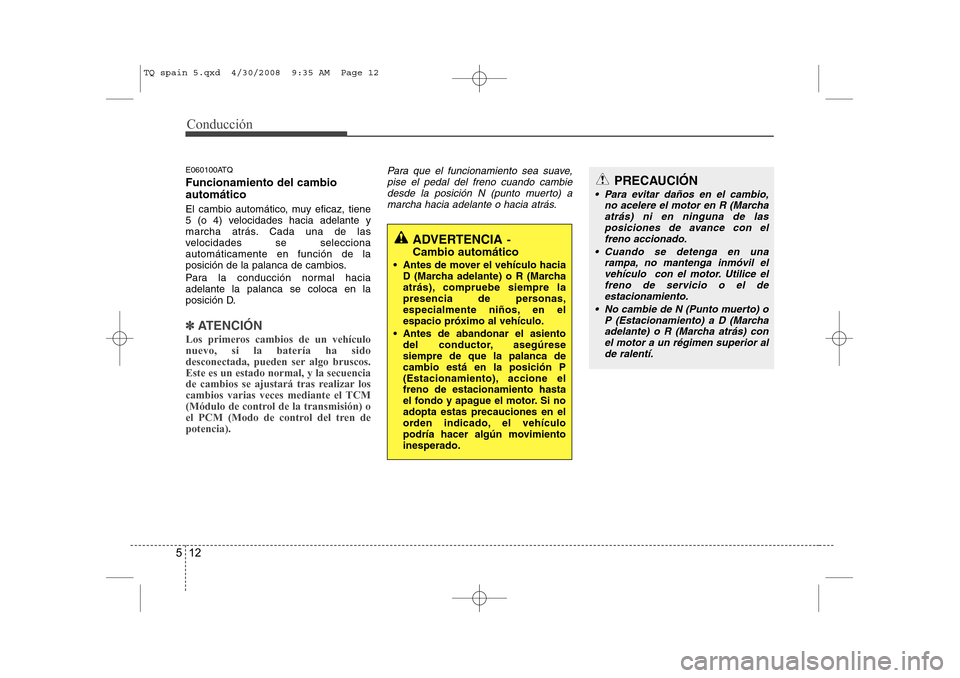

E060100ATQ Funcionamiento del cambio automático
El cambio automático, muy eficaz, tiene
5 (o 4) velocidades hacia adelante y
marcha atrás. Cada una de las
velocidades se seleccionaautomáticamente en función de la
posición de la palanca de cambios.
Para la conducción normal hacia adelante la palanca se coloca en la
posición D.
✽✽
ATENCIÓN
Los primeros cambios de un vehículo nuevo, si la batería ha sido
desconectada, pueden ser algo bruscos.Este es un estado normal, y la secuencia
de cambios se ajustará tras realizar los
cambios varias veces mediante el TCM
(Módulo de control de la transmisión) o
el PCM (Modo de control del tren depotencia).
Para que el funcionamiento sea suave, pise el pedal del freno cuando cambie desde la posición N (punto muerto) a
marcha hacia adelante o hacia atrás.PRECAUCIÓN
 Para evitar daños en el cambio, no acelere el motor en R (Marchaatrás) ni en ninguna de las posiciones de avance con el
freno accionado.
 Cuando se detenga en una rampa, no mantenga inmóvil elvehículo con el motor. Utilice elfreno de servicio o el de
estacionamiento.
 No cambie de N (Punto muerto) o P (Estacionamiento) a D (Marchaadelante) o R (Marcha atrás) con
el motor a un régimen superior al de ralentí.
ADVERTENCIA -
Cambio automático
 Antes de mover el vehículo hacia D (Marcha adelante) o R (Marcha
atrás), compruebe siempre la
presencia de personas,
especialmente niños, en elespacio próximo al vehículo.
 Antes de abandonar el asiento del conductor, asegúresesiempre de que la palanca decambio está en la posición P
(Estacionamiento), accione elfreno de estacionamiento hasta
el fondo y apague el motor. Si noadopta estas precauciones en el
orden indicado, el vehículo
podría hacer algún movimientoinesperado.
TQ spain 5.qxd 4/30/2008 9:35 AM Page 12

513
Conducción
E060101BTQ
Posiciones del cambio
Los pilotos indicadores del cuadro de
instrumentos indican la posición de la
palanca de cambio cuando la llave decontacto está en ON.
P (estacionamiento)
Detenga por completo el vehículo antes de cambiar a P (estacionamiento) Esta
posición bloquea la transmisión e impide
que giren las ruedas delanteras.R (marcha atrás)
Utilice esta posición para mover el
vehículo hacia atrás.N (punto muerto)
Las ruedas y la transmisión no están
bloqueadas. El vehículo rodarálibremente incluso con una inclinaciónmínima de la calzada, a menos que seaplique el freno de estacionamiento o de
servicio.
D (marcha adelante)
Es la posición normal de conducción. Las marchas cambian automáticamentea lo largo de una secuencia de 5 (o 4), de
modo que el consumo de combustible y
la potencia sean siempre óptimos.
Si desea más potencia para adelantar a
otro vehículo o subir una pendiente, pise
a fondo el acelerador: la caja de cambiosreducirá automáticamente a la marcha
inmediatamente inferior.
✽✽
ATENCIÓN
Pare el coche completamente antes de
cambiar a D (conducción).
PRECAUCIÓN
Si lleva la palanca a P (Estacionamiento) mientras se está moviendo el vehículo, podría dañarla caja de cambios.
PRECAUCIÓN
Detenga el vehículo por completoantes de llevar la palanca a la
posición R (Retroceso) o retirarlade ésta. De otro modo podría estropear la caja de cambios (conuna sola excepción, que se explica
en “Balanceo del vehículo”, en estemismo manual).ADVERTENCIA
 Si cambia a P (Estacionamiento) mientras el vehículo está
moviéndose, las ruedas motrices
se bloquearán y harán que pierda
el control.
 No utilice la posición P (Estacionamiento) en lugar delfreno de estacionamiento.Asegúrese siempre de que lapalanca de cambio está
bloqueada en la posición P(estacionamiento) y apliquecompletamente el freno deestacionamiento.
 No deje nunca niños sin vigilancia dentro del vehículo.
TQ spain 5.qxd 4/30/2008 9:35 AM Page 13
