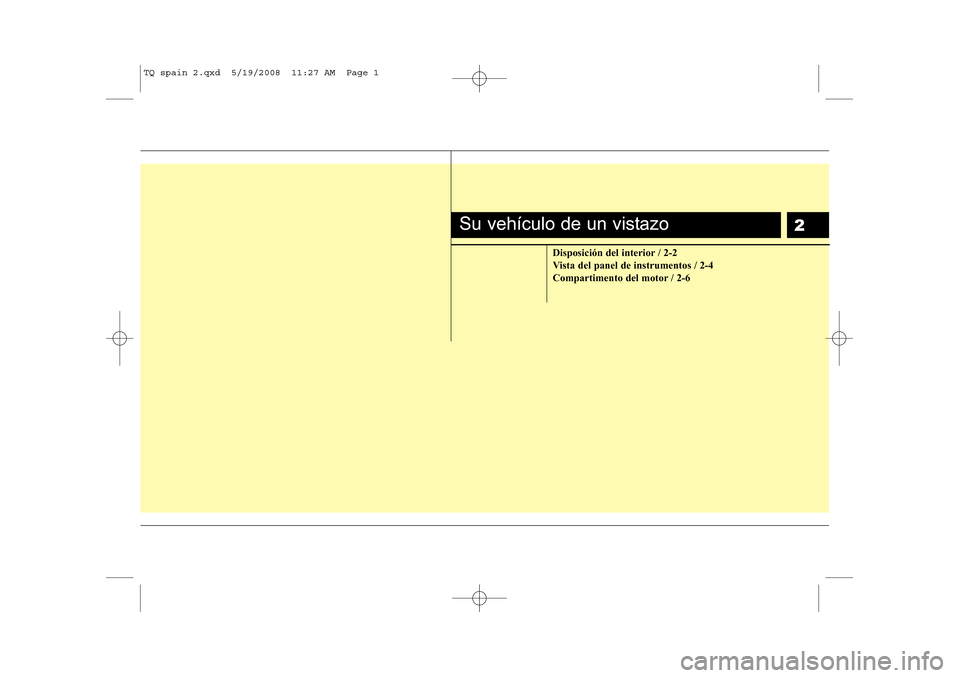

Disposición del interior / 2-2
Vista del panel de instrumentos / 2-4
Compartimento del motor / 2-6
Su vehículo de un vistazo
TQ spain 2.qxd 5/19/2008 11:27 AM Page 1

Su vehículo de un vistazo
2
2

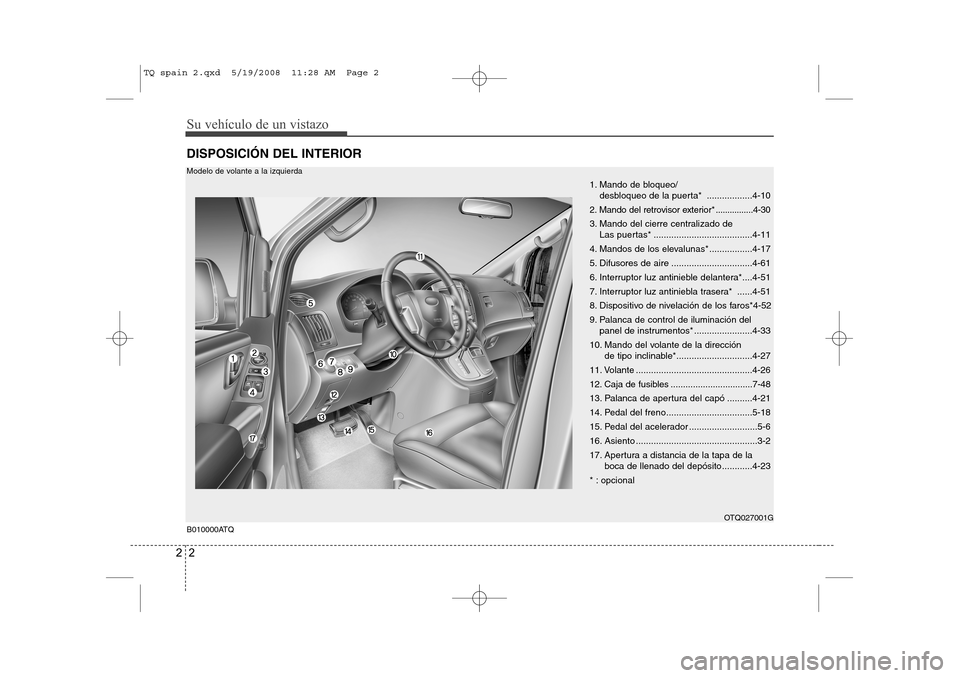

DISPOSICIÓN DEL INTERIOR
B010000ATQ OTQ027001G
1. Mando de bloqueo/
desbloqueo de la puerta* ..................4-10
2. Mando del retrovisor exterior*................4-30
3. Mando del cierre centralizado de Las puertas* .......................................4-11
4. Mandos de los elevalunas* .................4-17
5. Difusores de aire ................................4-61
6. Interruptor luz antinieble delantera*....4-51
7. Interruptor luz antiniebla trasera* ......4-51
8. Dispositivo de nivelación de los faros*4-52
9. Palanca de control de iluminación del panel de instrumentos* .......................4-33
10. Mando del volante de la dirección de tipo inclinable*..............................4-27
11. Volante ..............................................4-26
12. Caja de fusibles .................................7-48
13. Palanca de apertura del capó ..........4-21
14. Pedal del freno..................................5-18
15. Pedal del acelerador ...........................5-6
16. Asiento ................................................3-2
17. Apertura a distancia de la tapa de la boca de llenado del depósito............4-23
* : opcional
Modelo de volante a la izquierda
TQ spain 2.qxd 5/19/2008 11:28 AM Page 2

23
Su vehículo de un vistazo
OTQ027001R
Modelo de volante a la derecha

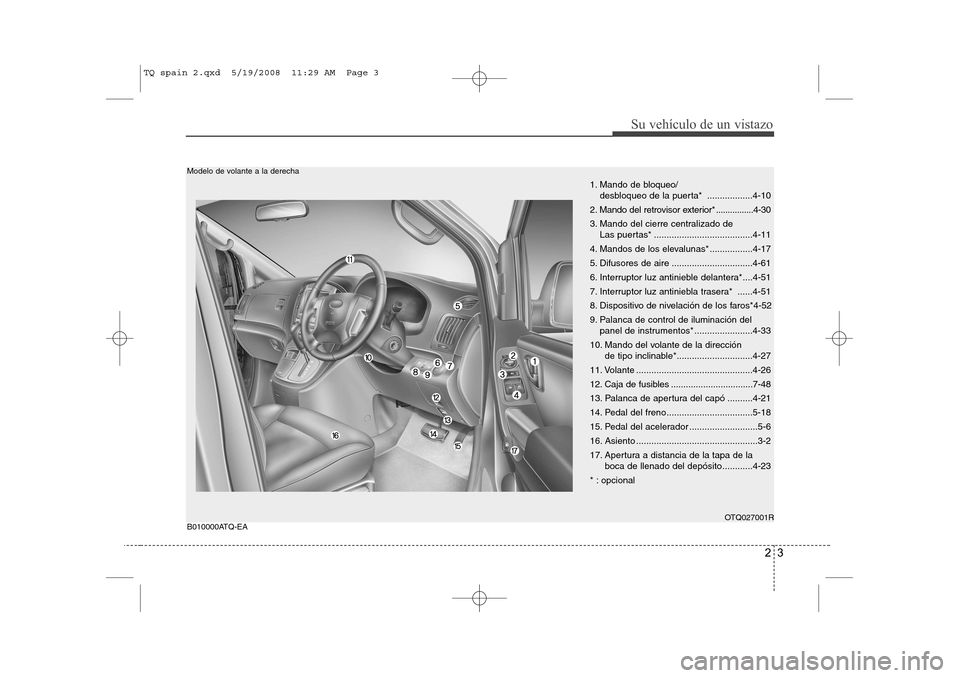

B010000ATQ-EA1. Mando de bloqueo/
desbloqueo de la puerta* ..................4-10
2. Mando del retrovisor exterior*................4-30
3. Mando del cierre centralizado de Las puertas* .......................................4-11
4. Mandos de los elevalunas* .................4-17
5. Difusores de aire ................................4-61
6. Interruptor luz antinieble delantera*....4-51
7. Interruptor luz antiniebla trasera* ......4-51
8. Dispositivo de nivelación de los faros*4-52
9. Palanca de control de iluminación del panel de instrumentos* .......................4-33
10. Mando del volante de la dirección de tipo inclinable*..............................4-27
11. Volante ..............................................4-26
12. Caja de fusibles .................................7-48
13. Palanca de apertura del capó ..........4-21
14. Pedal del freno..................................5-18
15. Pedal del acelerador ...........................5-6
16. Asiento ................................................3-2
17. Apertura a distancia de la tapa de la boca de llenado del depósito............4-23
* : opcional
TQ spain 2.qxd 5/19/2008 11:29 AM Page 3

Su vehículo de un vistazo
4
2

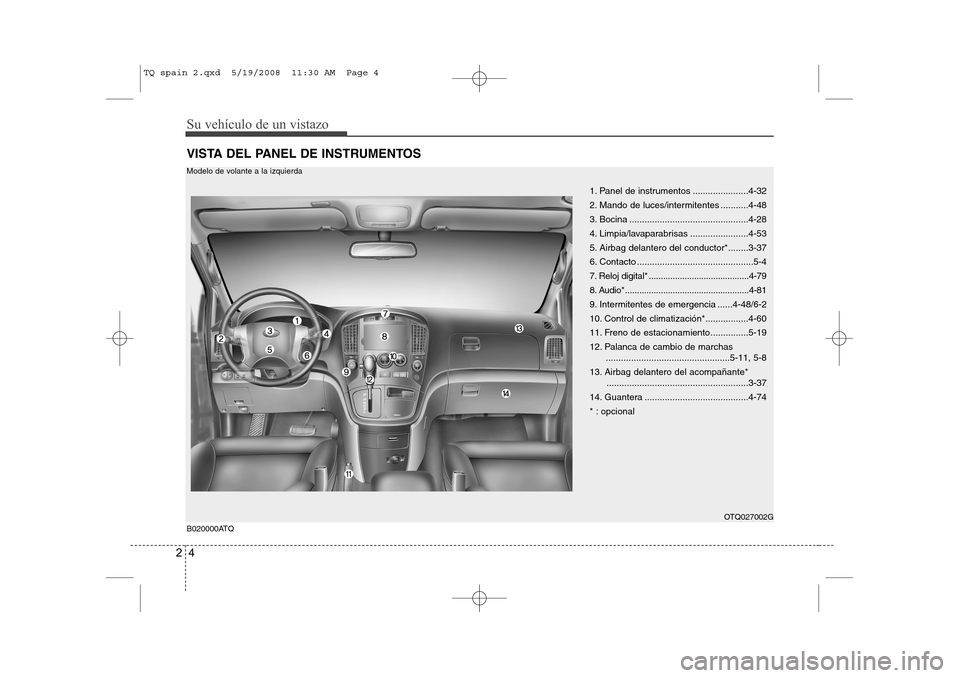

VISTA DEL PANEL DE INSTRUMENTOS
B020000ATQ 1. Panel de instrumentos ......................4-32
2. Mando de luces/intermitentes ...........4-48
3. Bocina ...............................................4-28
4. Limpia/lavaparabrisas .......................4-53
5. Airbag delantero del conductor*........3-37
6. Contacto ..............................................5-4
7. Reloj digital* ..........................................4-79
8. Audio*....................................................4-81
9. Intermitentes de emergencia ......4-48/6-2
10. Control de
climatización*.................4-60
11. Freno de estacionamiento...............5-19
12. Palanca de cambio de marchas .................................................5-11, 5-8
13. Airbag delantero del acompañante* ........................................................3-37
14. Guantera .........................................4-74
* : opcional
OTQ027002G
Modelo de volante a la izquierda
TQ spain 2.qxd 5/19/2008 11:30 AM Page 4

25
Su vehículo de un vistazo
OTQ027002RB020000ATQ
Modelo de volante a la derecha

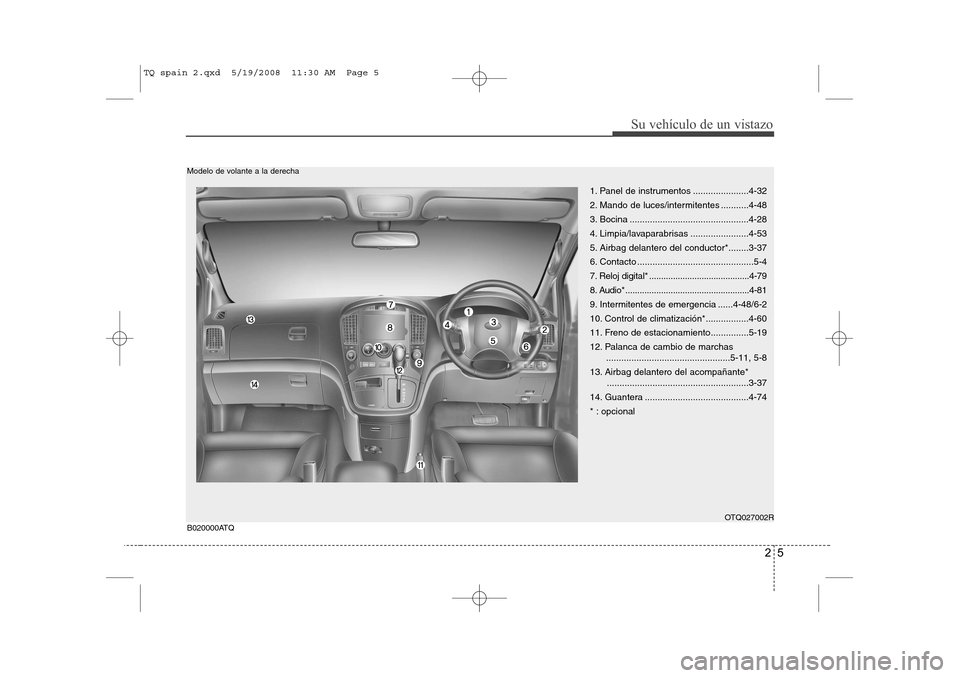

1. Panel de instrumentos ......................4-32
2. Mando de luces/intermitentes ...........4-48
3. Bocina ...............................................4-28
4. Limpia/lavaparabrisas .......................4-53
5. Airbag delantero del conductor*........3-37
6. Contacto ..............................................5-4
7. Reloj digital* ..........................................4-79
8. Audio*....................................................4-81
9. Intermitentes de emergencia ......4-48/6-2
10. Control de climatización*.................4-60
11. Freno de estacionamiento...............5-19
12. Palanca de cambio de marchas .................................................5-11, 5-8
13. Airbag delantero del acompañante* ........................................................3-37
14. Guantera .........................................4-74
* : opcional
TQ spain 2.qxd 5/19/2008 11:30 AM Page 5

Sistema de seguridad del vehículo
40
3
C041000AEN

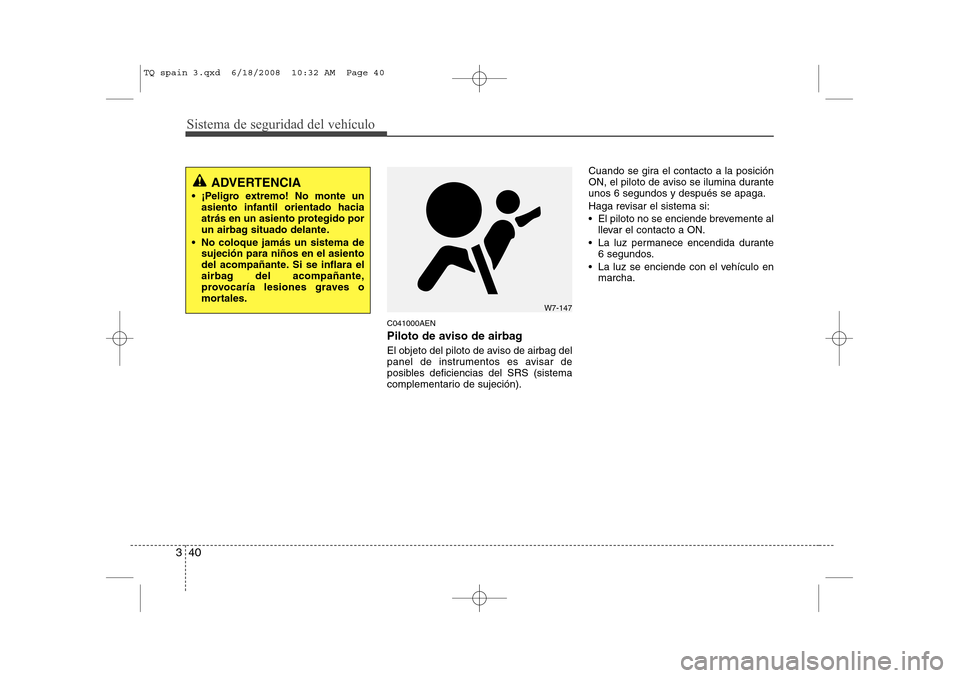

Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción). Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina duranteunos 6 segundos y después se apaga.
Haga revisar el sistema si:
 El piloto no se enciende brevemente al
llevar el contacto a ON.
 La luz permanece encendida durante 6 segundos.
 La luz se enciende con el vehículo en marcha.
ADVERTENCIA
 ¡Peligro extremo! No monte un asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
 No coloque jamás un sistema de sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
W7-147
TQ spain 3.qxd 6/18/2008 10:32 AM Page 40

341
Sistema de seguridad del vehículo
C040100ATQ

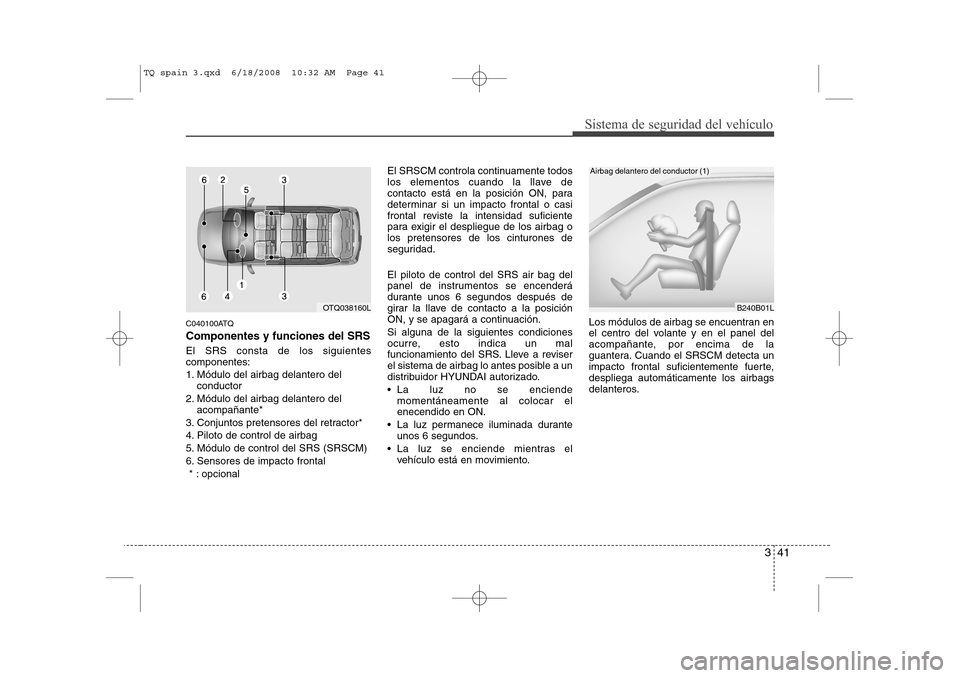

Componentes y funciones del SRS
El SRS consta de los siguientes componentes:
1. Módulo del airbag delantero delconductor
2. Módulo del airbag delantero del acompañante*
3. Conjuntos pretensores del retractor*
4. Piloto de control de airbag
5. Módulo de control del SRS (SRSCM)
6. Sensores de impacto frontal * : opcional El SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag olos pretensores de los cinturones de
seguridad. El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación. Si alguna de la siguientes condiciones
ocurre, esto indica un mal
funcionamiento del SRS. Lleve a reviser
el sistema de airbag lo antes posible a un
distribuidor HYUNDAI autorizado.
 La luz no se enciende
momentáneamente al colocar el enecendido en ON.
 La luz permanece iluminada durante unos 6 segundos.
 La luz se enciende mientras el vehículo está en movimiento. Los módulos de airbag se encuentran en
el centro del volante y en el panel del
acompañante, por encima de la
guantera. Cuando el SRSCM detecta un
impacto frontal suficientemente fuerte,despliega automáticamente los airbags
delanteros.
B240B01L
Airbag delantero del conductor (1)
OTQ038160L
TQ spain 3.qxd 6/18/2008 10:32 AM Page 41

Sistema de seguridad del vehículo
42
3
B240B05L
Airbag delantero del acompañante

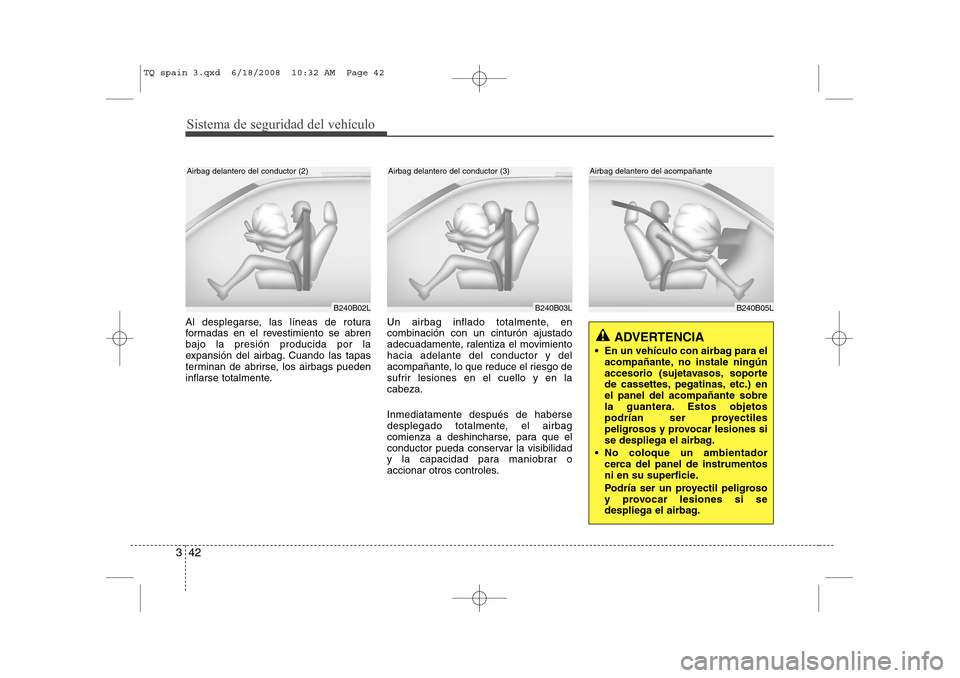

Al desplegarse, las líneas de rotura
formadas en el revestimiento se abrenbajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente. Un airbag inflado totalmente, encombinación con un cinturón ajustado
adecuadamente, ralentiza el movimientohacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en lacabeza. Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
B240B02LB240B03L
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
 En un vehículo con airbag para el acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) enel panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
 No coloque un ambientador cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
TQ spain 3.qxd 6/18/2008 10:32 AM Page 42
